单晶炉安全操作规范

单晶炉操作规范冷检1.⽬的为单晶⽣产作业提供指导，规范操作，保证产品质量。

2.范围本作业指导书适⽤于拉晶岗位。

3.安全要求3.1单晶车间的安全注意事项1.车间内的机器设备，⽆操作资格者勿动。

2.未装磁场的单晶炉，操作⼈员要注意防范掉进炉⼦旁边的缝隙⾥，对于已经装上磁场的，要注意不要带⼿机、磁卡（如银⾏卡⾝、份证）等靠近。

也不能拿铁器、钢器靠近磁场，否则会造成⼈⾝伤害和设备损坏。

3.严禁在车间内打闹，上班时要杜绝擅离职守、睡觉等。

4.在副室与喉⼝间、炉盖与主室之间，只要存在可能压砸的地⽅，任何⼈严禁将⾝体的任何部位置于两者的空隙之间。

5.拉晶中的炉台，严禁任何⼈踩踏单晶炉的底盘或将⾝体靠在单晶和电控柜上，以免造成炉⼦震动或碰到电器开关。

3.2进⼊泵房的安全注意事项1.确保泵房照明，如果照明灯损坏，要及时更换。

2.必须保持泵房地⾯⼲燥和清洁，定期清扫泵房，如将油到地⾯上时，要及时打扫⼲净。

3.机械泵⽪带必须安装防护罩。

4.清洁机械泵和换油时，必须在泵的电源开关上悬挂警⽰牌，⼯作完毕后取⾛警⽰牌。

5洗泵时严禁将杂物掉⼊机械泵腔内。

3.3拆装炉1.上班必须穿戴好劳保⽤品。

装炉时，还需戴⼝罩、⼿套等防护⽤品。

2.拆炉取晶时、注意不要被烫伤、划伤、碰伤。

3.晶体出炉后按指定地点摆放，并将晶体上多余的籽晶部份剪掉。

4.拆拿及安装⽯墨件时要戴上线⼿套。

3.4⼄醇、丙酮的使⽤1.⼯业⼄醇及有丙酮害、使⽤时，要注意防⽌其溅⼊眼内。

2.严禁⽤内酮擦拭密封圈！注意：⼄醇和丙酮都是易燃物，应安全使⽤和妥善保管。

4.⼯艺流程5.4.1⼯艺流程图4.2过程控制4.2.1.1取晶体1、停炉5⼩时后须先进⾏⼿动热检漏并记录，（真空度<15mTorr）泄漏率应<15mTorr(0.55Pa/5min)。

泄漏率超出范围应报修。

⼿动热检漏操作步骤：在触摸屏上将电控系统退到⼿动状态，关闭供⽓管道上的⼿动球阀，将三个电磁阀全部打开，然后抽空到极限真空。

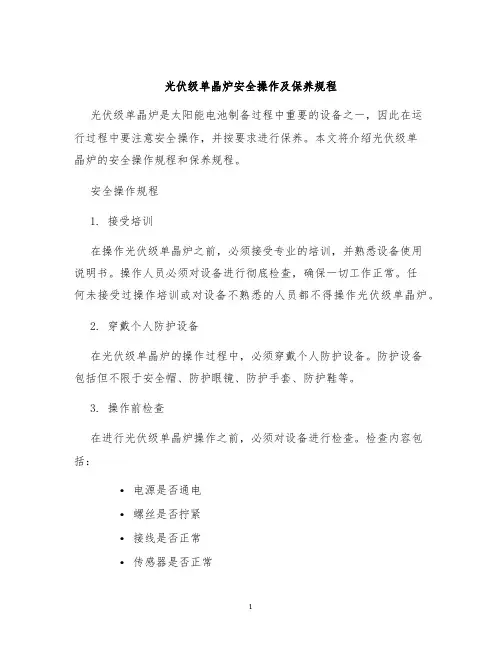

光伏级单晶炉安全操作及保养规程光伏级单晶炉是太阳能电池制备过程中重要的设备之一，因此在运行过程中要注意安全操作，并按要求进行保养。

本文将介绍光伏级单晶炉的安全操作规程和保养规程。

安全操作规程1. 接受培训在操作光伏级单晶炉之前，必须接受专业的培训，并熟悉设备使用说明书。

操作人员必须对设备进行彻底检查，确保一切工作正常。

任何未接受过操作培训或对设备不熟悉的人员都不得操作光伏级单晶炉。

2. 穿戴个人防护设备在光伏级单晶炉的操作过程中，必须穿戴个人防护设备。

防护设备包括但不限于安全帽、防护眼镜、防护手套、防护鞋等。

3. 操作前检查在进行光伏级单晶炉操作之前，必须对设备进行检查。

检查内容包括：•电源是否通电•螺丝是否拧紧•接线是否正常•传感器是否正常•炉子是否有温度如发现异常情况，应及时联系维修人员进行检修。

4. 操作注意事项在光伏级单晶炉操作过程中，需要注意以下事项：•操作人员必须随时观察设备运行情况，并对异常情况立即报告。

•禁止在设备周围堆放杂物，以防影响设备运行或发生安全事故。

•操作人员应保持警惕，禁止离开操作台站立或离开操作位置。

•操作人员应根据指示操作设备，严禁私自更改设备运行参数。

•禁止在设备运行中打电话或进行其他事项。

•禁止在设备运行中进行维修或拆卸操作。

如需维修或更换部件，必须停机。

5. 停止操作在操作光伏级单晶炉过程中，如发现异常情况，应立即停止设备，并进行故障排查。

同时应隔离故障设备，确保安全。

保养规程1. 设备清洁设备清洁是确保设备正常运行的重要保养工作。

设备清洁包括清洗设备内部和设备外壳。

对设备内部清洁时，应先将设备停机，断开电源，并等设备降温后再进行清洁。

2. 维护部件设备的零部件和附件是设备保持正常运行的关键元素。

设备维护包括清洗设备各个部分以及更换不正常的部件。

维护部件时需要操作人员具备相应的维修技能，以确保设备健康运行。

3. 定期检查定期检查是保持设备长期稳定运行的重要保养工作。

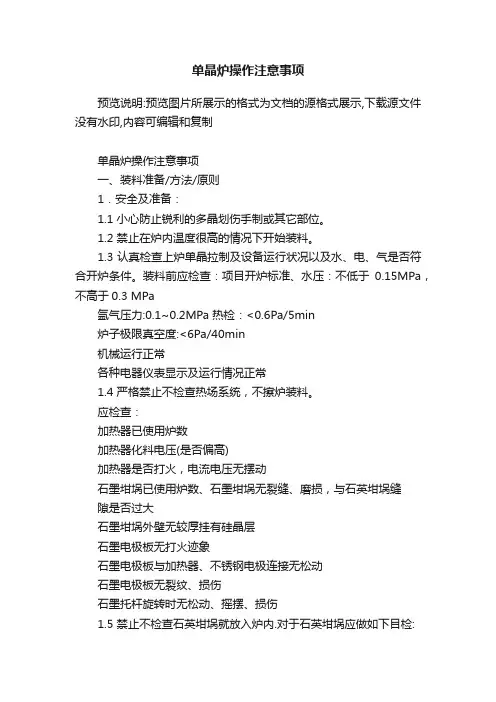

单晶炉操作注意事项预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制单晶炉操作注意事项一、装料准备/方法/原则1．安全及准备：1.1 小心防止锐利的多晶划伤手制或其它部位。

1.2 禁止在炉内温度很高的情况下开始装料。

1.3 认真检查上炉单晶拉制及设备运行状况以及水、电、气是否符合开炉条件。

装料前应检查：项目开炉标准、水压：不低于0.15MPa，不高于0.3 MPa氩气压力:0.1~0.2MPa 热检：<0.6Pa/5min炉子极限真空度:<6Pa/40min机械运行正常各种电器仪表显示及运行情况正常1.4 严格禁止不检查热场系统，不擦炉装料。

应检查：加热器已使用炉数加热器化料电压(是否偏高)加热器是否打火，电流电压无摆动石墨坩埚已使用炉数、石墨坩埚无裂缝、磨损，与石英坩埚缝隙是否过大石墨坩埚外壁无较厚挂有硅晶层石墨电极板无打火迹象石墨电极板与加热器、不锈钢电极连接无松动石墨电极板无裂纹、损伤石墨托杆旋转时无松动、摇摆、损伤1.5 禁止不检查石英坩埚就放入炉内.对于石英坩埚应做如下目检:石英坩埚无触痕(暗伤)/裂纹/划伤/变形/厚薄不均石英坩埚没有附着物/喷溅物/指纹/斑点石英坩埚内表面无粘污膜/变色石英坩埚内表面无失透点/大气泡>3mm/气泡群>3个/cm2石英坩埚上口是否无明显的切磨加工缺陷与指令单上的型号一致1.6核对运行号/目标电阻率/装料量/掺杂量等保持一致1.7 检查籽晶型号/完整性一致/完整2.操作人员装炉时，班长应在现场监督和指导。

并遵循一下三原则：2.1 装料时必须轻拿轻放，体现一个“轻”。

2.2 带上无尘手套后除拿料外不能接触其它物品,体现一个“洁”。

2.3 料放置要稳妥、均匀.禁止反复多次摆放，体现一个“稳”。

3.装料前.埚位应上升到较高的位置,3.1 禁止低埚位装料3.2 禁止旋转坩埚3.3 禁止不带口罩喧哗/触摸石英坩埚内壁3.4 禁止向石英坩埚内倾倒多晶硅/赤手抓取多晶4. 根据料块的形状和大小，可按一下原则放料：4.1装料前，把要装的料全部观察一遍，掏出大块料，若有回熔料，与回熔料放在一起进行破碎后方能装料。

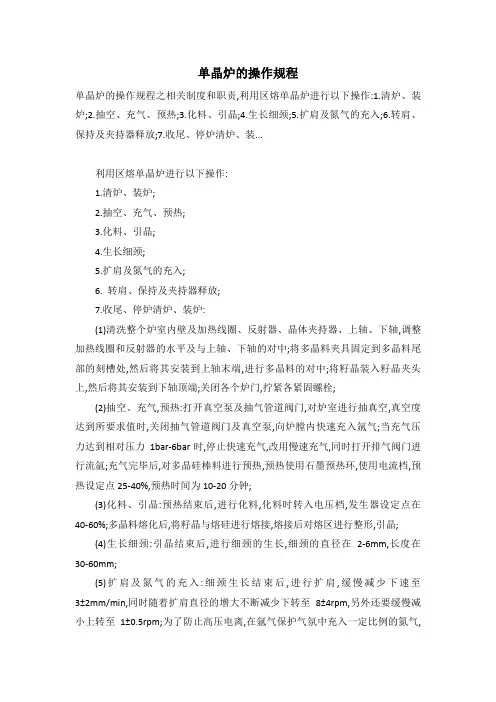

单晶炉的操作规程单晶炉的操作规程之相关制度和职责,利用区熔单晶炉进行以下操作:1.清炉、装炉;2.抽空、充气、预热;3.化料、引晶;4.生长细颈;5.扩肩及氮气的充入;6.转肩、保持及夹持器释放;7.收尾、停炉清炉、装...利用区熔单晶炉进行以下操作:1.清炉、装炉;2.抽空、充气、预热;3.化料、引晶;4.生长细颈;5.扩肩及氮气的充入;6. 转肩、保持及夹持器释放;7.收尾、停炉清炉、装炉:(1)清洗整个炉室内壁及加热线圈、反射器、晶体夹持器、上轴、下轴,调整加热线圈和反射器的水平及与上轴、下轴的对中;将多晶料夹具固定到多晶料尾部的刻槽处,然后将其安装到上轴末端,进行多晶料的对中;将籽晶装入籽晶夹头上,然后将其安装到下轴顶端;关闭各个炉门,拧紧各紧固螺栓;(2)抽空、充气,预热:打开真空泵及抽气管道阀门,对炉室进行抽真空,真空度达到所要求值时,关闭抽气管道阀门及真空泵,向炉膛内快速充入氩气;当充气压力达到相对压力1bar-6bar时,停止快速充气,改用慢速充气,同时打开排气阀门进行流氩;充气完毕后,对多晶硅棒料进行预热,预热使用石墨预热环,使用电流档,预热设定点25-40%,预热时间为10-20分钟;(3)化料、引晶:预热结束后,进行化料,化料时转入电压档,发生器设定点在40-60%;多晶料熔化后,将籽晶与熔硅进行熔接,熔接后对熔区进行整形,引晶;(4)生长细颈:引晶结束后,进行细颈的生长,细颈的直径在2-6mm,长度在30-60mm;(5)扩肩及氮气的充入:细颈生长结束后,进行扩肩,缓慢减少下速至3±2mm/min,同时随着扩肩直径的增大不断减少下转至8±4rpm,另外还要缓慢减小上转至1±0.5rpm;为了防止高压电离,在氩气保护气氛中充入一定比例的氮气,氮气的掺入比例相对于氩气的0.01%-5%;(6)转肩、保持及夹持器释放:在扩肩直径与单晶保持直径相差3-20mm时,扩肩的速度要放慢一些,进行转肩,直至达到所需直径,单晶保持,等径保持直径在75mm-220mm,单晶生长速度1mm/分-5mm/分,在扩肩过程中,当单晶的肩部单晶夹持器的销子的距离小于2mm时释放夹持器,将单晶夹住;(7)收尾、停炉:当单晶拉至尾部,开始进行收尾,收尾到单晶的直径达到Φ10-80mm,将熔区拉开,这时使下轴继续向下运动,上轴改向上运动,同时功率保持在40±10%,对晶体进行缓慢降温。

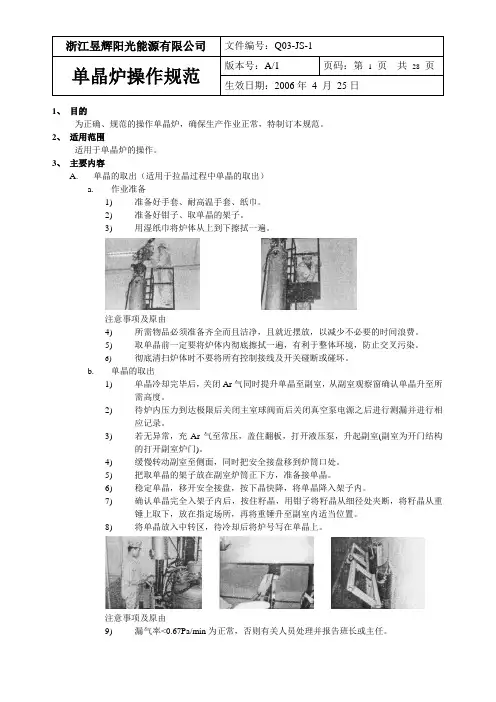

生效日期：2006年 4 月25日1、目的为正确、规范的操作单晶炉，确保生产作业正常，特制订本规范。

2、适用范围适用于单晶炉的操作。

3、主要内容A.单晶的取出（适用于拉晶过程中单晶的取出）a.作业准备1)准备好手套、耐高温手套、纸巾。

2)准备好钳子、取单晶的架子。

3)用湿纸巾将炉体从上到下擦拭一遍。

注意事项及原由4)所需物品必须准备齐全而且洁净，且就近摆放，以减少不必要的时间浪费。

5)取单晶前一定要将炉体内彻底擦拭一遍，有利于整体环境，防止交叉污染。

6)彻底清扫炉体时不要将所有控制接线及开关碰断或碰坏。

b.单晶的取出1)单晶冷却完毕后，关闭Ar气同时提升单晶至副室，从副室观察窗确认单晶升至所需高度。

2)待炉内压力到达极限后关闭主室球阀而后关闭真空泵电源之后进行测漏并进行相应记录。

3)若无异常，充Ar气至常压，盖住翻板，打开液压泵，升起副室(副室为开门结构的打开副室炉门)。

4)缓慢转动副室至侧面，同时把安全接盘移到炉筒口处。

5)把取单晶的架子放在副室炉筒正下方，准备接单晶。

6)稳定单晶，移开安全接盘，按下晶快降，将单晶降入架子内。

7)确认单晶完全入架子内后，按住籽晶，用钳子将籽晶从细径处夹断，将籽晶从重锤上取下，放在指定场所，再将重锤升至副室内适当位置。

8)将单晶放入中转区，待冷却后将炉号写在单晶上。

注意事项及原由9)漏气率<0.67Pa/min为正常，否则有关人员处理并报告班长或主任。

生效日期：2006年 4 月25日10)升副室前必须确认炉内压力正常，翻板必须盖住，防止单晶坠落，缓慢转动副室，防止单晶与副室内壁碰撞，必须安全接盘移至炉筒口处，防止单晶附落。

11)夹断籽晶后，应稳定重锤，防止重锤快速转动，损坏钢丝绳(重锤温度高，不可用手直接接触)。

12)取籽时应慎重作业，防止损坏籽晶。

13)单晶取出后，必须及时、准确的记录炉号。

B.石墨件的取出（适用于每炉石墨件及埚底料的取出及大清时整个热场的取出）a.取出导流筒及大盖1)准备好不锈钢小车。

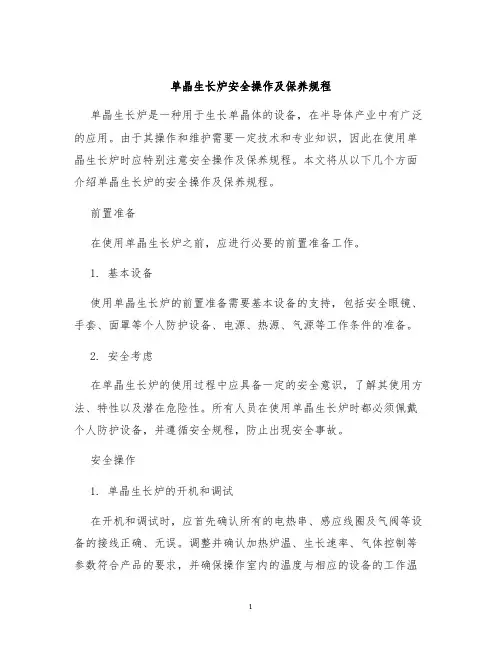

单晶生长炉安全操作及保养规程单晶生长炉是一种用于生长单晶体的设备，在半导体产业中有广泛的应用。

由于其操作和维护需要一定技术和专业知识，因此在使用单晶生长炉时应特别注意安全操作及保养规程。

本文将从以下几个方面介绍单晶生长炉的安全操作及保养规程。

前置准备在使用单晶生长炉之前，应进行必要的前置准备工作。

1. 基本设备使用单晶生长炉的前置准备需要基本设备的支持，包括安全眼镜、手套、面罩等个人防护设备、电源、热源、气源等工作条件的准备。

2. 安全考虑在单晶生长炉的使用过程中应具备一定的安全意识，了解其使用方法、特性以及潜在危险性。

所有人员在使用单晶生长炉时都必须佩戴个人防护设备，并遵循安全规程，防止出现安全事故。

安全操作1. 单晶生长炉的开机和调试在开机和调试时，应首先确认所有的电热串、感应线圈及气阀等设备的接线正确、无误。

调整并确认加热炉温、生长速率、气体控制等参数符合产品的要求，并确保操作室内的温度与相应的设备的工作温度相同步。

开机过程中需要进行仔细观察，如有冒烟、溶液冒泡等异常情况应立即停机调整，确定正常后才能继续操作。

2. 操作记录单晶生长炉使用过程中应逐步记录各种参数，包括温度、时间等，用于后续分析产品光性及生长过程。

将记录妥为保存，并建立明确的档案记录。

3. 操作规范在使用单晶生长炉的过程中应严格遵守各项操作规范。

需要注意以下几个方面：•对于新品种的生长，应增强监控，保证其安全性及准确性。

•在生长过程中应严格执行气体引出管、阀门开闭位置和电器设备的参数设定等要求。

对于每一个参数的变化需要及时记录到操作日志。

•在操作过程中应做好设备的质量控制和保养维护，仔细观察设备的各种运行情况，如一旦发现故障及时报修，要求机台设备的完好率达到最佳。

4. 警告和操作指引在操作过程中，务必要遵从警告和操作指引。

如果对操作设备、风险等存在不确定的情况应及时购买各种产品的技术介绍。

保养规程单晶生长炉的保养规程是保障设备可靠运行的重要前提。

单晶炉设备操作规章制度及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!单晶炉设备操作规章制度及流程如下：一、操作前的准备工作1. 操作人员应经过专业培训，熟悉单晶炉设备的结构、功能及操作方法。

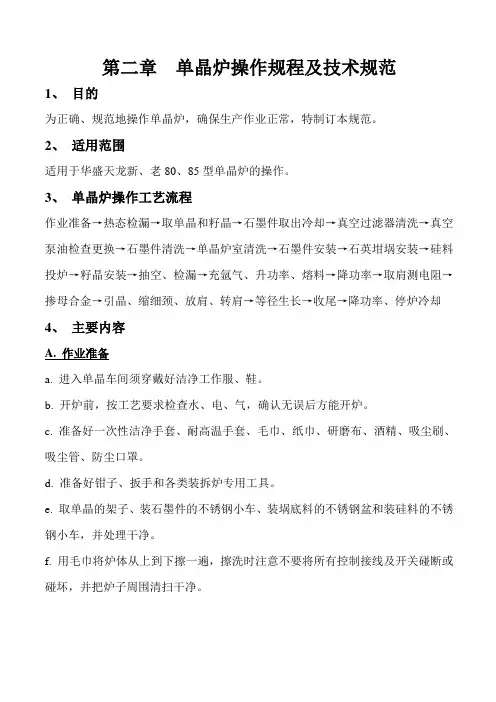

第二章单晶炉操作规程及技术规范1、目的为正确、规范地操作单晶炉，确保生产作业正常，特制订本规范。

2、适用范围适用于华盛天龙新、老80、85型单晶炉的操作。

3、单晶炉操作工艺流程作业准备→热态检漏→取单晶和籽晶→石墨件取出冷却→真空过滤器清洗→真空泵油检查更换→石墨件清洗→单晶炉室清洗→石墨件安装→石英坩埚安装→硅料投炉→籽晶安装→抽空、检漏→充氩气、升功率、熔料→降功率→取肩测电阻→掺母合金→引晶、缩细颈、放肩、转肩→等径生长→收尾→降功率、停炉冷却4、主要内容A. 作业准备a. 进入单晶车间须穿戴好洁净工作服、鞋。

b. 开炉前，按工艺要求检查水、电、气，确认无误后方能开炉。

c. 准备好一次性洁净手套、耐高温手套、毛巾、纸巾、研磨布、酒精、吸尘刷、吸尘管、防尘口罩。

d. 准备好钳子、扳手和各类装拆炉专用工具。

e. 取单晶的架子、装石墨件的不锈钢小车、装埚底料的不锈钢盆和装硅料的不锈钢小车，并处理干净。

f. 用毛巾将炉体从上到下擦一遍，擦洗时注意不要将所有控制接线及开关碰断或碰坏，并把炉子周围清扫干净。

B. 热态检漏a. 检查上一炉功率关闭时间，在单晶冷却3.5小时（80型单晶炉）、3.5小时（85型单晶炉）后，关闭氩气（只关闭氩气阀门.主、副室流量计调节阀打开并分别调节到30L/Min），开始抽高真空，并作时间记录。

4.5小时后取单晶棒。

b. 待炉内压力到达极限（要求达到3Pa以下）后，先关闭主室球阀而后关闭真空泵电源进行检漏，并作相应时间记录。

若0.5小时内抽不到3Pa以下时，交有关维修人员处理，在此期间须配合有关维修人员进行装拆炉，并作相关记录。

c. 检漏要求3分钟以上，漏气率<0.34Pa/min为正常，同时作好漏气率记录，若漏气率＞0.34Pa/min时，交有关维修人员处理，在此期间须配合有关维修人员进行装拆炉，并作相关记录。

C. 取单晶和籽晶a. 热态检漏后，旋松副室小门4个螺丝，打开氩气阀门充氩气至常压，关闭氩气，旋开副室小门4个螺丝，打开副室小门。

单晶炉合炉操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!单晶炉合炉操作是生产单晶材料的关键步骤之一，合炉操作的成功与否直接影响到单晶产品的质量和产量。

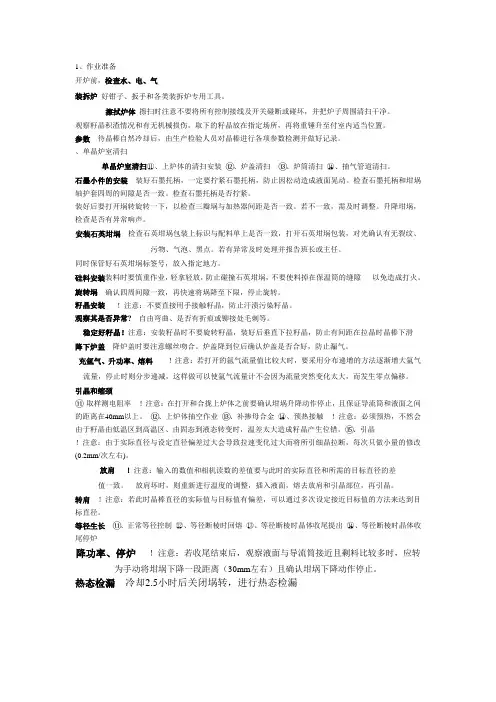

1、作业准备开炉前，检查水、电、气装拆炉好钳子、扳手和各类装拆炉专用工具。

擦拭炉体擦扫时注意不要将所有控制接线及开关碰断或碰坏，并把炉子周围清扫干净。

观察籽晶积渣情况和有无机械损伤，取下的籽晶放在指定场所，再将重锤升至付室内适当位置。

参数待晶棒自然冷却后，由生产检验人员对晶棒进行各项参数检测并做好记录。

、单晶炉室清扫单晶炉室清扫⑪、上炉体的清扫安装⑫、炉盖清扫⑬、炉筒清扫⑭、抽气管道清扫。

石墨小件的安装装好石墨托柄，一定要拧紧石墨托柄，防止因松动造成液面晃动。

检查石墨托柄和坩埚轴护套四周的间隙是否一致。

检查石墨托柄是否拧紧。

装好后要打开埚转旋转一下，以检查三瓣埚与加热器间距是否一致。

若不一致，需及时调整。

升降坩埚，检查是否有异常响声。

安装石英坩埚检查石英坩埚包装上标识与配料单上是否一致，打开石英坩埚包装，对光确认有无裂纹、污物、气泡、黑点。

若有异常及时处理并报告班长或主任。

同时保管好石英坩埚标签号，放入指定地方。

硅料安装装料时要慎重作业，轻拿轻放，防止碰撞石英坩埚，不要使料掉在保温筒的缝隙以免造成打火。

旋转埚确认四周间隙一致，再快速将埚降至下限，停止旋转。

籽晶安装！注意：不要直接用手接触籽晶，防止汗渍污染籽晶。

观察其是否异常? 自由弯曲、是否有折痕或铆接处毛刺等。

稳定好籽晶！注意：安装籽晶时不要旋转籽晶，装好后垂直下拉籽晶，防止有间距在拉晶时晶棒下滑降下炉盖降炉盖时要注意螺丝吻合。

炉盖降到位后确认炉盖是否合好，防止漏气。

充氩气、升功率、熔料！注意：若打开的氩气流量值比较大时，要采用分布递增的方法逐渐增大氩气流量，停止时则分步递减，这样做可以使氩气流量计不会因为流量突然变化太大，而发生零点偏移。

引晶和缩颈⑪取样测电阻率！注意：在打开和合拢上炉体之前要确认坩埚升降动作停止，且保证导流筒和液面之间的距离在40mm以上。

⑫、上炉体抽空作业⑬、补掺母合金⑭、预热接触！注意：必须预热，不然会由于籽晶由低温区到高温区、由固态到液态转变时，温差太大造成籽晶产生位错。

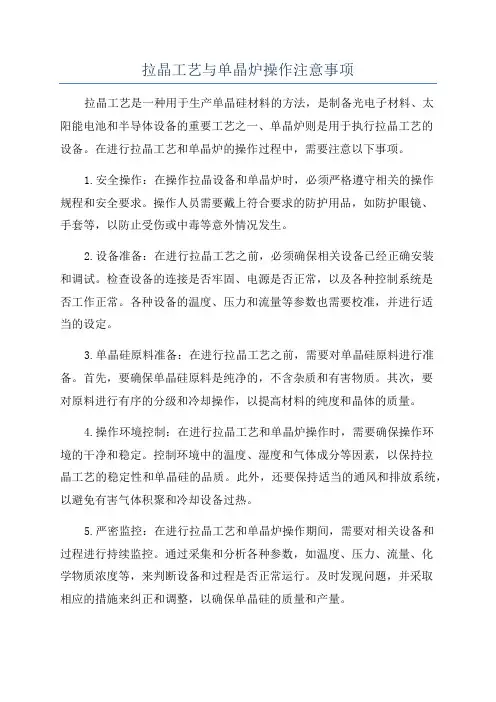

拉晶工艺与单晶炉操作注意事项拉晶工艺是一种用于生产单晶硅材料的方法，是制备光电子材料、太阳能电池和半导体设备的重要工艺之一、单晶炉则是用于执行拉晶工艺的设备。

在进行拉晶工艺和单晶炉的操作过程中，需要注意以下事项。

1.安全操作：在操作拉晶设备和单晶炉时，必须严格遵守相关的操作规程和安全要求。

操作人员需要戴上符合要求的防护用品，如防护眼镜、手套等，以防止受伤或中毒等意外情况发生。

2.设备准备：在进行拉晶工艺之前，必须确保相关设备已经正确安装和调试。

检查设备的连接是否牢固、电源是否正常，以及各种控制系统是否工作正常。

各种设备的温度、压力和流量等参数也需要校准，并进行适当的设定。

3.单晶硅原料准备：在进行拉晶工艺之前，需要对单晶硅原料进行准备。

首先，要确保单晶硅原料是纯净的，不含杂质和有害物质。

其次，要对原料进行有序的分级和冷却操作，以提高材料的纯度和晶体的质量。

4.操作环境控制：在进行拉晶工艺和单晶炉操作时，需要确保操作环境的干净和稳定。

控制环境中的温度、湿度和气体成分等因素，以保持拉晶工艺的稳定性和单晶硅的品质。

此外，还要保持适当的通风和排放系统，以避免有害气体积聚和冷却设备过热。

5.严密监控：在进行拉晶工艺和单晶炉操作期间，需要对相关设备和过程进行持续监控。

通过采集和分析各种参数，如温度、压力、流量、化学物质浓度等，来判断设备和过程是否正常运行。

及时发现问题，并采取相应的措施来纠正和调整，以确保单晶硅的质量和产量。

6.维护保养：定期对拉晶设备和单晶炉进行维护保养，以保持其正常的运行和寿命。

包括清洁设备、更换易损件、润滑设备、校准仪器等工作。

维护保养工作的落实，能够减少设备故障和停机时间，提高生产效率和产品质量。

7.废料处理：在拉晶工艺中会产生废料和废气，特别是有害气体。

对于这些废料和废气，需要进行合理的处理和排放。

确保废料的安全和环保处理，以减少对环境的污染和对人体健康的影响。

总之，拉晶工艺和单晶炉操作是一项复杂且技术要求较高的工作。

图1 FT-CZ2008型单晶炉图2 操作柜三、依据：依据为直拉法生长硅单晶的工艺和FT-CZ2008型单晶炉的性能。

准审核编制修改履历码内容状态备图3 【氩气】操作界面⑫、拧开上炉体螺母，将操作手柄上的【HOIST】旋钮打向UP位置点动上升炉筒至适当位置，将操作手柄上的【SEED】旋钮打向UP位置上升晶棒到翻板阀室以上，顺时针转动翻板阀手柄，关闭翻板阀。

图4 隔离阀手柄⑬、上升上炉体至上限位，上升晶体至上炉体内。

转动晶棒托架，通过【整晶棒的高度，使其与托架接触，但不承重。

图5 晶棒托架⑭、打开上炉体定位开关，转动上炉体到一侧，放下上炉体定位开关，便于取晶棒。

图6 定位开关SEED】按钮打向UP位置，上升晶棒，转动托架。

再将【下降晶体，用晶棒专用车承接晶棒，每进入一格，用锁扣锁住。

下降晶棒使其与晶棒车有充分接触，但不全部承重到晶棒车上。

操作者一手拿住籽晶一手用钳子将籽晶从细颈处钳断，籽晶后，应稳定重锤，防止重锤快速转动，损坏钢丝绳。

、将籽晶从重锤上取下，观察籽晶积渣情况和有无机械损伤，取下的籽晶放在指定场所，再将图7 晶棒中转专用车①、打开上炉体定位开关，旋转到炉盖上方，合上上炉体定位开关，将操作手柄上的【位置下降上炉体至炉盖，拧紧上炉体螺母，将【图8 埚底料筒与埚底料推车图9 主要石墨件、真空过滤器清扫⑪、准备好吸尘刷、吸尘管、酒精、纸巾、扳手，带好手套、防尘口罩。

⑫、打开波纹管和真空过滤器顶盖的连接法兰，拧开真空过滤器顶盖螺丝，取出过滤网。

图10 真空泵与真空泵房、真空泵油检查与更换⑪、确认关闭主泵手阀和真空泵，在放油单晶炉上挂检修牌，将废油桶置于真空泵放油口下方，打开上下腔放油开关，放完油后关闭上下腔放油阀，废油倒入指定油桶。

⑫、清扫真空泵（每3炉清扫一次），用扳手打开真空泵侧盖，置于适当位置，用毛巾彻底清理真空泵腔、侧盖和下腔滤油网的油污，清扫完毕后，安装好滤网，安装好侧盖。

图11 测温装置盘和加热器电极脚的距离是否对称，若距离不一致要调整间距。

单晶炉单晶生长炉零售安全操作及保养规程1. 引言单晶炉单晶生长炉是一种高温设备，用于单晶材料的生长过程。

为了确保操作人员和设备的安全，本文档将介绍单晶炉单晶生长炉的安全操作规程和保养要点。

2. 安全操作规程2.1 穿戴个人防护装备在操作单晶炉单晶生长炉之前，操作人员必须穿戴以下个人防护装备：•穿戴耐高温工作服和手套，防护服应采用耐高温材料制成，手套则应具备耐高温性能；•戴上护眼镜和防护面罩，以保护眼睛免受高温材料溅射的伤害；•戴上耳塞，以降低高温设备工作时产生的噪音对耳朵的伤害。

2.2 操作前的准备工作在操作单晶炉单晶生长炉之前，操作人员需要进行以下准备工作：•检查炉子及相关设备的电源和连接线路是否正常；•确保工作区域整洁，没有杂物和易燃物；•检查温度计、压力计等仪器的准确性。

2.3 操作过程中的安全措施在进行单晶炉单晶生长炉的操作过程中，操作人员需要注意以下安全措施：•遵循操作手册的步骤进行操作，不得随意调整参数；•避免炉子及相关设备的过载运行；•避免高温设备过热，必要时可以进行适当的降温处理；•注意观察温度、压力等各项指标的变化，一旦异常立即停止操作并汇报。

2.4 紧急情况处理在紧急情况下，如设备故障、火灾等，操作人员应迅速采取以下措施：•立即关闭设备的电源和气源；•使用灭火器等消防设备进行初次扑火，并尽快通知消防部门；•在紧急情况下，遵循紧急疏散原则，确保人员的安全。

3. 保养要点3.1 日常保养为了保持单晶炉单晶生长炉的正常运行，操作人员需要进行以下日常保养工作：•定期清洁炉子及相关设备的表面，确保无杂物和污垢积累；•定期检查电源和连接线路是否存在损坏和老化的情况，并及时修复或更换；•定期检查温度计、压力计等仪器的准确性，必要时进行校正。

3.2 定期维护除了日常保养工作外，单晶炉单晶生长炉还需要定期进行维护工作：•定期检查炉子内部的加热元件和传感器是否正常工作，必要时进行更换；•定期清理炉子内部的杂质和炉壁上的沉积物；•定期检查并更换炉子的密封件和隔热材料，以确保炉子的密封性和隔热性能。

单晶炉操作说明（二）引言概述：本文是关于单晶炉操作说明的第二部分，旨在更加详细地介绍单晶炉的操作方法和注意事项。

单晶炉是一种常用于材料科学研究和半导体制备的设备，正确的操作方法和注意事项对单晶生长的成功至关重要。

本文将从温度控制、气氛控制、单晶生长过程等方面进行阐述，以帮助操作人员更加熟练地操作单晶炉。

正文：一、温度控制1. 确保单晶炉的传感器和温度控制器正常工作，校准准确。

2. 在操作前，应将单晶炉预热至待定的温度，并保持一段时间，以确保温度的稳定性。

3. 设定单晶炉的温度范围和升温速率，根据实际需要调整。

4. 升温过程中，要时刻观察温度的变化并记录，避免温度超出设定范围。

5. 单晶生长完毕后，要缓慢降温，并注意避免温度快速改变引起的破裂等问题。

二、气氛控制1. 在单晶生长过程中，必须保持特定的气氛，一般通过气体流量控制进行调节。

2. 确保气源的纯度和稳定性，避免杂质对单晶生长的影响。

3. 设定气体流量和压力，根据单晶材料和实验要求进行调整。

4. 维持恒定的气氛流量，避免突然变化引起的温度波动。

5. 定期检查气体管道和阀门的密封情况，确保气氛控制的稳定性。

三、单晶生长过程1. 在放入单晶衬底前，要先清洁并处理好衬底表面，避免杂质对单晶生长的影响。

2. 控制好单晶衬底的位置和姿态，确保单晶生长的均匀性和完整性。

3. 合理选择单晶生长的时间和速度，根据实验要求进行调整。

4. 观察单晶生长的情况，及时调整温度和气氛控制参数，确保单晶质量的优良。

5. 单晶生长完毕后，要及时停止气氛流量和降温，避免产生不良的晶界和结构。

四、安全操作1. 操作人员必须熟悉单晶炉的使用方法和安全操作流程，并戴好相关的防护设备。

2. 在操作前要检查单晶炉的电气连接是否正常，避免发生电气问题导致的安全事故。

3. 在操作过程中要随时注意观察单晶炉的运行状态，如有异常及时报告并采取相应措施。

4. 操作人员在操作单晶炉时，要遵循相关的安全操作规程，严禁操作违规。

高压光学浮区法单晶炉安全操作及保养规程1. 引言高压光学浮区法单晶炉是在制备单晶材料过程中经常使用的设备。

为了保证操作人员和设备的安全性以及延长设备的使用寿命，制定并遵守一套严格的安全操作规程和保养规程是非常重要的。

本文将详细介绍高压光学浮区法单晶炉的安全操作注意事项和保养步骤。

2. 安全操作注意事项在进行高压光学浮区法单晶炉操作之前，操作人员应严格遵守以下注意事项：•穿戴个人防护装备：操作人员应穿戴适当的个人防护装备，包括耐高温手套、防护眼镜、防护服等，以防止因意外事故引起的人身伤害。

•熟悉操作手册：在操作单晶炉之前，应该详细阅读并熟悉设备的操作手册，确保了解设备的工作原理、操作流程和安全事项。

•操作前检查设备：在启动单晶炉之前，应对设备进行全面的检查，包括检查电源、水冷系统、气体供应系统等，确保设备无故障，并处于正常工作状态。

•遵守操作规程：严格按照操作手册中的操作步骤进行操作，不得擅自修改操作参数或跳过任何操作步骤，以免引起设备故障或人身伤害。

•避免过度操作：在操作单晶炉时，应避免过度操作，不得超过设备的额定工作条件和极限值，以免对设备造成损坏或危险。

3. 单晶炉操作流程高压光学浮区法单晶炉的操作流程如下：3.1 准备工作•检查设备的供电、冷却水、气体供应等系统是否正常运行。

•穿戴个人防护装备并确保其完好。

3.2 加热操作•启动电源系统并预热设备。

•设置合适的加热温度和时间。

•监控设备温度变化，确保加热过程的稳定性。

•在加热过程中，谨防温度过高引起的设备故障或热辐射对操作人员的伤害。

3.3 单晶生长•将原料放置在设备中心区域，控制加热电流和温度使其熔化。

•通过控制加热区域和气氛组分来控制单晶的生长速率和质量。

•监测和记录关键的生长参数，如温度、压力、生长速率等。

3.4 降温过程•在单晶生长完成后，逐渐降低加热功率和温度。

•缓慢降温，避免突然温差引起的单晶破裂。

3.5 取出单晶•关闭电源并等待设备冷却到安全温度。

单晶炉合炉操作流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!单晶炉合炉操作是单晶硅生产过程中的关键步骤之一，主要目的是将多根单晶硅棒合为一根，以提高生产效率和降低成本。

单晶炉球阀安全操作及保养规程单晶炉球阀是单晶工艺中必不可少的关键部件之一，其主要作用是控制工艺中流体的流量及压力，保证生产的稳定性和质量。

为了确保单晶炉球阀的正常工作和延长其寿命，必须遵守以下安全操作规程和保养规程。

安全操作规程1. 操作前的准备在操作之前，必须做好以下准备工作：•确认管道系统的压力和温度稳定，阀门安装位置正确且处于关闭状态；•确保阀门外壳清洁，无杂物和异物；•检查阀门的工作状态和安全装置是否有效；•要穿戴好安全防护设备，如头盔、安全鞋、手套等。

2. 操作时的安全措施操作单晶炉球阀时，必须注意以下安全措施：•操作人员必须熟悉操作规程和炉子安全要求；•操作人员必须居于操作位置附近，不允许远距离操控；•操作前请检查阀门手柄和操作机构是否处于正常工作状态，以免操作失误；•确认阀门工作位置是否正确，防止误操作造成意外事故；•操作人员应保持清醒，不得饮酒、吸烟、嚼食等，以免影响工作效率和安全性；•出现设备故障等情况时，应立即停止操作并根据故障类型及时进行维修；•操作完成后，要将阀门手柄复位并关闭手柄锁定装置；•离开工作区域前，应检查操作场地是否整洁、安全。

3. 预防事故的措施为了预防单晶炉球阀操作过程中出现的意外事故，应做好以下几点措施：•实施防火和爆炸措施，防止热液溅出引起燃爆等事故；•编制操作规程和应急预案，定期进行模拟演练；•进行现场安全检查，排查存在的安全隐患；•对操作人员进行安全培训，提高其应对突发情况的能力。

保养规程1. 日常保养单晶炉球阀的日常保养主要包括以下几点：•定期清洗阀门外壳和阀盖等零部件；•对阀门进行润滑和检查，保障其工作正常；•查看阀门执行机构、传动机构和附件的形态和工作调整；•定期测量阀门的密封性能，发现问题及时更换零件。

2. 维修保养若单晶炉球阀出现故障需要进行维修时，需要进行以下操作：•关闭流体源，排放介质内余压；•拆卸阀门，对阀门进行检修和更换零部件；•拆卸阀门后应及时清理内部污物和颗粒物，防止对流体造成二次污染；•安装阀门时，应确保阀门和管道配合平面的清洁、无损伤和相互贴合性良好，防止密封不严。
