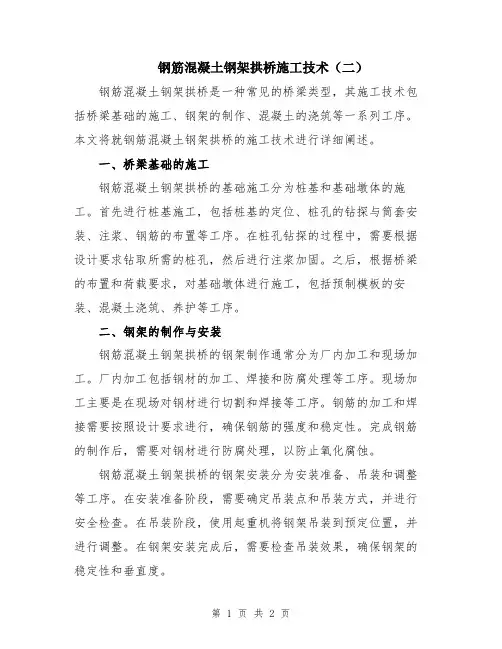

钢筋混凝土钢架拱桥施工技术（二）钢筋混凝土钢架拱桥是一种常见的桥梁类型，其施工技术包括桥梁基础的施工、钢架的制作、混凝土的浇筑等一系列工序。

本文将就钢筋混凝土钢架拱桥的施工技术进行详细阐述。

一、桥梁基础的施工钢筋混凝土钢架拱桥的基础施工分为桩基和基础墩体的施工。

首先进行桩基施工，包括桩基的定位、桩孔的钻探与筒套安装、注浆、钢筋的布置等工序。

在桩孔钻探的过程中，需要根据设计要求钻取所需的桩孔，然后进行注浆加固。

之后，根据桥梁的布置和荷载要求，对基础墩体进行施工，包括预制模板的安装、混凝土浇筑、养护等工序。

二、钢架的制作与安装钢筋混凝土钢架拱桥的钢架制作通常分为厂内加工和现场加工。

厂内加工包括钢材的加工、焊接和防腐处理等工序。

现场加工主要是在现场对钢材进行切割和焊接等工序。

钢筋的加工和焊接需要按照设计要求进行，确保钢筋的强度和稳定性。

完成钢筋的制作后，需要对钢材进行防腐处理，以防止氧化腐蚀。

钢筋混凝土钢架拱桥的钢架安装分为安装准备、吊装和调整等工序。

在安装准备阶段，需要确定吊装点和吊装方式，并进行安全检查。

在吊装阶段，使用起重机将钢架吊装到预定位置，并进行调整。

在钢架安装完成后，需要检查吊装效果，确保钢架的稳定性和垂直度。

三、混凝土的浇筑钢筋混凝土钢架拱桥的混凝土浇筑主要包括混凝土的配制、输送和浇筑等工序。

首先，根据设计要求和材料特性，进行混凝土配制，确保混凝土的质量和强度。

然后，使用搅拌车将混凝土输送到施工现场，并通过泵车或倒料斗等设备进行浇筑。

在浇筑过程中，需要控制浇筑速度和浇筑厚度，并对浇筑面进行养护。

四、施工质量控制钢筋混凝土钢架拱桥的施工质量控制需要严格按照设计要求和相关规范进行。

在施工过程中，需要进行工艺控制和质量检查。

工艺控制包括施工组织设计、工序控制和施工记录等工作，确保施工过程的顺利进行。

质量检查包括材料验收、试验检测和质量记录等工作，确保施工质量的合格。

在钢筋混凝土钢架拱桥施工过程中，还需要注意施工安全和环境保护。

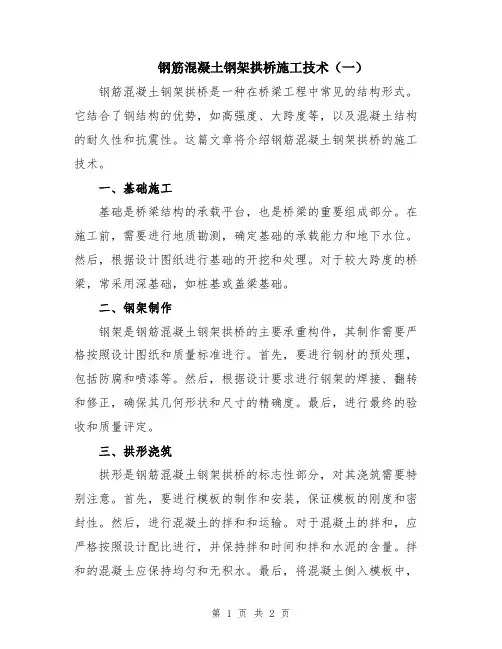

钢筋混凝土钢架拱桥施工技术（一）钢筋混凝土钢架拱桥是一种在桥梁工程中常见的结构形式。

它结合了钢结构的优势，如高强度、大跨度等，以及混凝土结构的耐久性和抗震性。

这篇文章将介绍钢筋混凝土钢架拱桥的施工技术。

一、基础施工基础是桥梁结构的承载平台，也是桥梁的重要组成部分。

在施工前，需要进行地质勘测，确定基础的承载能力和地下水位。

然后，根据设计图纸进行基础的开挖和处理。

对于较大跨度的桥梁，常采用深基础，如桩基或盖梁基础。

二、钢架制作钢架是钢筋混凝土钢架拱桥的主要承重构件，其制作需要严格按照设计图纸和质量标准进行。

首先，要进行钢材的预处理，包括防腐和喷漆等。

然后，根据设计要求进行钢架的焊接、翻转和修正，确保其几何形状和尺寸的精确度。

最后，进行最终的验收和质量评定。

三、拱形浇筑拱形是钢筋混凝土钢架拱桥的标志性部分，对其浇筑需要特别注意。

首先，要进行模板的制作和安装，保证模板的刚度和密封性。

然后，进行混凝土的拌和和运输。

对于混凝土的拌和，应严格按照设计配比进行，并保持拌和时间和拌和水泥的含量。

拌和的混凝土应保持均匀和无积水。

最后，将混凝土倒入模板中，注意施工节奏和均匀性。

在混凝土浇筑后，要进行养护，保持湿润状态和适宜的温度。

四、支座制作支座是桥梁结构的重要组成部分，主要用于传递荷载和保证桥梁的变形。

在施工前，要根据设计要求和支座类型进行支座的制作和安装。

常用的支座类型有固定支座、滑动支座和橡胶支座等。

在支座制作过程中，要注意支座的几何尺寸和材料的选择，以及支座的洁净度和密封性。

五、装配和拼装钢筋混凝土钢架拱桥的装配和拼装是整个施工过程的最后一步。

在装配和拼装过程中，要进行钢架的校准和对中，确保其线形的准确性和稳定性。

同时，要进行支座的调整和接触损坏的修复。

最后，进行桥面的铺装和连接，保证桥梁的完整性和安全性。

总结起来，钢筋混凝土钢架拱桥的施工技术涉及基础施工、钢架制作、拱形浇筑、支座制作、装配和拼装等多个方面。

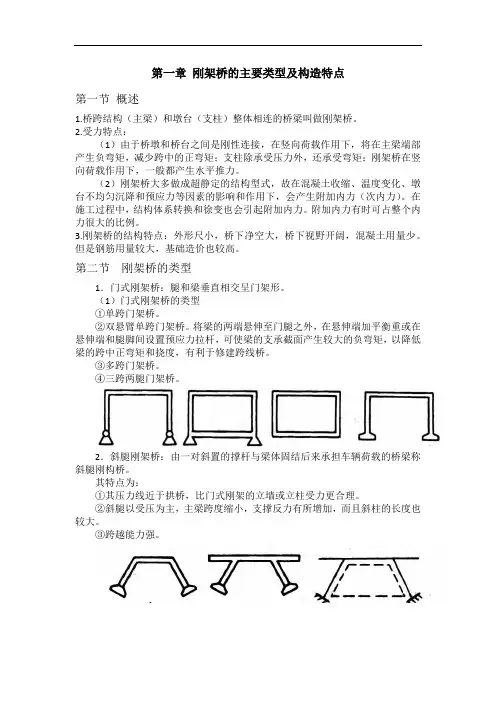

第一章刚架桥的主要类型及构造特点第一节概述1.桥跨结构（主梁）和墩台（支柱）整体相连的桥梁叫做刚架桥。

2.受力特点：（1）由于桥墩和桥台之间是刚性连接，在竖向荷载作用下，将在主梁端部产生负弯矩，减少跨中的正弯矩；支柱除承受压力外，还承受弯矩；刚架桥在竖向荷载作用下，一般都产生水平推力。

（2）刚架桥大多做成超静定的结构型式，故在混凝土收缩、温度变化、墩台不均匀沉降和预应力等因素的影响和作用下，会产生附加内力（次内力）。

在施工过程中，结构体系转换和徐变也会引起附加内力。

附加内力有时可占整个内力很大的比例。

3.刚架桥的结构特点：外形尺小，桥下净空大，桥下视野开阔，混凝土用量少。

但是钢筋用量较大，基础造价也较高。

第二节刚架桥的类型1．门式刚架桥：腿和梁垂直相交呈门架形。

（1）门式刚架桥的类型①单跨门架桥。

②双悬臂单跨门架桥。

将梁的两端悬伸至门腿之外，在悬伸端加平衡重或在悬伸端和腿脚间设置预应力拉杆，可使梁的支承截面产生较大的负弯矩，以降低梁的跨中正弯矩和挠度，有利于修建跨线桥。

③多跨门架桥。

④三跨两腿门架桥。

2．斜腿刚架桥：由一对斜置的撑杆与梁体固结后来承担车辆荷载的桥梁称斜腿刚构桥。

其特点为：①其压力线近于拱桥，比门式刚架的立墙或立柱受力更合理。

②斜腿以受压为主，主梁跨度缩小，支撑反力有所增加，而且斜柱的长度也较大。

③跨越能力强。

3．V形墩刚架桥:为减少支柱肩部的负弯矩峰值，将支柱做成V形墩形式。

内部高次超静定，外部接近连续梁。

4．带拉杆刚架桥：为方便采用悬臂施工，并且减少跨中正弯矩和挠度值，做成两端带拉杆的结构形式，施工时可在端部临时压重。

5．T形刚构：T形刚构桥是一种具有悬臂受力特点的梁式桥，最早采用钢筋混凝土结构。

由于钢筋混凝土梁式结构承受负弯矩，顶面裂缝不可避免，因此钢筋混凝土T形刚构不可能做成很大的跨径。

而预应力混凝土T形刚均可直接采用悬臂施工法，从20世纪50年代产生以来，预应力混凝土T形刚构得难了迅速发展。

钢筋混凝土钢架拱桥施工技术（二）钢筋混凝土钢架拱桥是一种常见的桥梁结构形式，具有结构稳定、承载能力大、耐久性好等优点，因此在桥梁工程中得到广泛应用。

本文将介绍钢筋混凝土钢架拱桥的施工技术，包括基础施工、桥墩施工、拱肋施工和桥面铺装等方面的内容。

一、基础施工1. 基坑开挖：按照设计要求开挖出桥墩的基础坑，确保底部平整、垂直且符合设计要求的尺寸。

2. 基坑处理：清理基坑内的杂物和水泥浆，保持基坑内部干燥。

3. 基础混凝土浇筑：在基坑底部浇筑一层底板，然后根据设计要求制作模板并安装在底板上，浇筑基础混凝土。

二、桥墩施工1. 桥墩模板安装：根据设计要求制作桥墩的模板，并安装在基础上。

2. 混凝土浇注：在桥墩模板内浇注混凝土，按照设计要求进行振捣和抹光。

3. 桥墩养护：混凝土凝固后，对桥墩进行养护，包括湿养和保温等措施。

三、拱肋施工1. 拱肋安装：根据设计要求制作拱肋，然后将拱肋吊装到桥墩上，并按照设计要求进行位置和角度调整。

2. 连接件安装：将拱肋与桥墩、桥面进行连接，确保连接牢固。

3. 拱肋加固：对拱肋进行加固，如使用附加钢筋进行加固，增加拱肋的承载能力。

四、桥面铺装1. 横梁制作：根据设计要求制作桥面横梁，然后进行安装和固定。

2. 桥面铺装：在桥面横梁上进行沥青混凝土或水泥砂浆的铺装，保证桥面的平整度和防水性能。

3. 桥面养护：对桥面进行养护，确保桥面的使用寿命和安全性能。

综上所述，钢筋混凝土钢架拱桥施工技术包括基础施工、桥墩施工、拱肋施工和桥面铺装等多个方面。

在施工过程中，需要严格按照设计要求进行施工，并进行养护措施，确保施工质量和桥梁的安全性能。

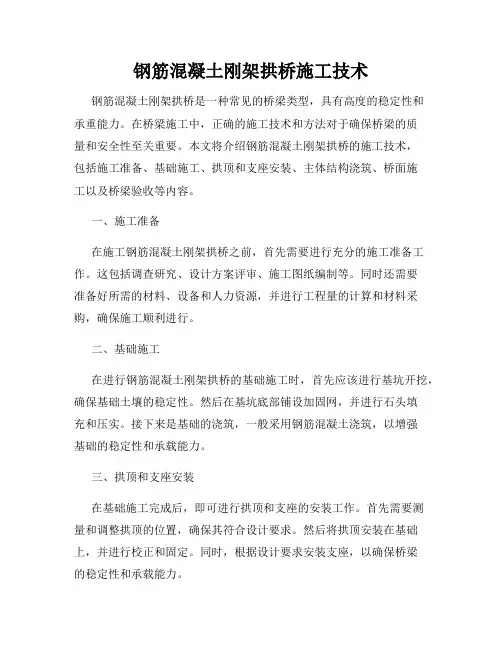

钢筋混凝土刚架拱桥施工技术钢筋混凝土刚架拱桥是一种常见的桥梁类型，具有高度的稳定性和承重能力。

在桥梁施工中，正确的施工技术和方法对于确保桥梁的质量和安全性至关重要。

本文将介绍钢筋混凝土刚架拱桥的施工技术，包括施工准备、基础施工、拱顶和支座安装、主体结构浇筑、桥面施工以及桥梁验收等内容。

一、施工准备在施工钢筋混凝土刚架拱桥之前，首先需要进行充分的施工准备工作。

这包括调查研究、设计方案评审、施工图纸编制等。

同时还需要准备好所需的材料、设备和人力资源，并进行工程量的计算和材料采购，确保施工顺利进行。

二、基础施工在进行钢筋混凝土刚架拱桥的基础施工时，首先应该进行基坑开挖，确保基础土壤的稳定性。

然后在基坑底部铺设加固网，并进行石头填充和压实。

接下来是基础的浇筑，一般采用钢筋混凝土浇筑，以增强基础的稳定性和承载能力。

三、拱顶和支座安装在基础施工完成后，即可进行拱顶和支座的安装工作。

首先需要测量和调整拱顶的位置，确保其符合设计要求。

然后将拱顶安装在基础上，并进行校正和固定。

同时，根据设计要求安装支座，以确保桥梁的稳定性和承载能力。

四、主体结构浇筑主体结构浇筑是钢筋混凝土刚架拱桥施工的关键步骤。

在浇筑过程中，需要对钢筋进行正确的布置和固定，保证混凝土的浇注质量。

同时还要注意混凝土浇注的均匀性和连续性，以避免出现结构缺陷和质量问题。

五、桥面施工在主体结构浇筑完成后，即可进行桥面的施工工作。

桥面一般采用沥青砼或水泥混凝土进行铺装，以满足桥面的正常使用需求。

在施工过程中，需要保持桥面的平整度和防滑性能，并对桥面进行养护，延长使用寿命。

六、桥梁验收桥梁施工完成后，需要进行桥梁的验收工作。

验收包括质量检测、结构安全性评估、荷载试验等，以确保桥梁的质量和使用安全。

同时还需要进行相关手续和文件的办理，以确保桥梁的合法性和规范性。

综上所述，钢筋混凝土刚架拱桥施工技术是保证桥梁质量和安全性的重要环节。

通过合理的施工准备、基础施工、拱顶和支座安装、主体结构浇筑、桥面施工以及桥梁验收等步骤，可以确保钢筋混凝土刚架拱桥的稳定性和使用寿命。

钢筋混凝土V形墩刚架桥微弯板桥面加固施工工法一、前言随着人们生活水平的不断提高以及城市化进程的加快，大型桥梁建设成为社会发展的重要标志。

然而，大型桥梁建设面临的挑战也越来越大，如何保证其在使用过程中具有足够的安全性、稳定性和耐久性，成为了人们关注的热点问题。

钢筋混凝土V形墩刚架桥微弯板桥面加固施工工法是一种有效的桥梁结构加固方案，能够提高桥梁结构的承载能力和耐久性，保障城市道路交通的安全和畅通。

二、工法特点钢筋混凝土V形墩刚架桥微弯板桥面加固施工工法具有以下几个特点：1.适用范围广，可以用于各种类型的桥梁结构加固；2.施工过程简单方便，施工周期短，可以有效保证工程的进度；3.强度高、刚度大、耐久性好，可以满足大型桥梁结构的使用要求；4.施工工法经济实用，对于预算有限的工程项目具有一定的优势；5.可靠性高，经过实践验证，该工法的加固效果稳定可靠。

三、适应范围钢筋混凝土V形墩刚架桥微弯板桥面加固施工工法适用于各种类型的桥梁结构加固，特别适用于一些老化、受损严重、承载能力下降的桥梁结构的加固。

具体而言，适应于缺乏纵向和横向连续性、满足承载力要求并且便于拆卸的桥梁结构，如混合式结构、单纯支座板式结构、连续梁结构、网架梁结构等。

四、工艺原理钢筋混凝土V形墩刚架桥微弯板桥面加固施工工法是一种基于钢筋混凝土材料的加固方案，在实际施工过程中，主要采取了以下技术措施。

1.加固层选择：根据现场实际情况，选择合适的加固层，提高桥梁的承载力和刚度。

2.微弯板隔墩加固：设有水平刚度和纵向刚度的微弯板隔墩，解决了原墩的开间短、段间距大等不利于纵向力传递的缺陷，增加了桥梁在纵向方向上的整体性。

3.刚架加固：采用刚性支承，加固刚架的两梁之间的剪力传递，将剪力具有五个自由度的刚架转化为具有三个自由度的框架，强化了桥梁结构的稳定性和刚度。

五、施工工艺（1）预处理：检查原桥梁结构的状态，制定加固方案、施工方案、备料、选定机具设备；（2）准备工作：搭建施工脚手架、保证施工现场安全；（3）标志与模板：根据设计要求，按照要求的位置设置标志，并安装支撑框架；（4）钢筋加工：实现钢筋的加工、弯制等预备工作；（5）砼浇筑：进行加固砼的浇筑工作；（6）浇筑混凝土：浇筑原桥梁结构表面加固砼，并且进行表面抹平；（7）抹平和养护：检测加固砼表面的平整度和养护的周期，确保加固效果。

钢筋混凝土V形墩刚架桥微弯板桥面加固施工工法一、前言钢筋混凝土V形墩刚架桥是一种常见的桥梁形式，其桥面常采用微弯板进行加固。

本文将详细介绍钢筋混凝土V形墩刚架桥微弯板桥面加固施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。

二、工法特点钢筋混凝土V形墩刚架桥微弯板桥面加固工法具有以下特点：1. 简便易行：施工过程相对简单，不需要进行大规模的拆除和重建。

2. 经济性：与全面更换桥面相比，成本较低。

3. 环保性：由于没有破坏性改造，减少了对环境的影响。

4. 耐久性：微弯板的加固能够提高桥面的承载能力和使用寿命。

5. 适应性：适用于各种类型的钢筋混凝土V形墩刚架桥。

三、适应范围钢筋混凝土V形墩刚架桥微弯板桥面加固适用于以下情况：1. 桥面老化、开裂或变形，但桥梁底部结构仍然承载能力良好的情况。

2. 桥梁车行面需要提供更好的防滑性能和减震能力的情况。

四、工艺原理钢筋混凝土V形墩刚架桥微弯板桥面加固工法的原理是通过在桥面板上铺设微弯钢板，利用微弯钢板的强度和弹性恢复能力，增加桥面的承载能力和耐久性。

施工工法与实际工程之间的联系：根据实际桥面的情况，确定微弯板的尺寸、布置和固定方式。

采取的技术措施：包括微弯板的制作、桥面表面的处理和预处理、微弯板的安装与固定等具体操作措施。

五、施工工艺 1. 桥面表面处理：清理桥面板表面的杂物，并修补和填补已有的裂缝和孔洞。

2. 微弯板制作：根据设计要求，加工制作符合要求的微弯板。

3. 微弯板安装：根据设计图纸确定微弯板的布置方式，并运用预埋孔或焊接等方法将微弯板固定在桥面上。

4. 微弯板固定：通过焊接、螺栓等方式，将微弯板与桥面板进行连接，确保微弯板的稳定性。

5.桥面防滑处理：对桥面进行防滑处理，以增加行车安全性。

六、劳动组织根据工程的规模和施工条件，组织合适的施工人员和管理人员，制定施工计划，确保施工进度和质量。

刚构桥现浇施工方案1. 引言刚构桥（或称悬索桥）是一种采用悬挂索将桥面与桥塔相连接的特殊桥梁结构。

其独特的结构形式和优秀的力学性能使其广泛应用于现代桥梁工程中。

本文将介绍刚构桥的现浇施工方案，旨在为相关从业人员提供参考。

2. 施工准备在开始施工之前，需要进行一些准备工作，包括但不限于以下几个方面：2.1 桥塔基础施工桥塔是刚构桥的重要承载结构，其基础施工至关重要。

在施工之前，需要进行土质勘测和地质勘察，确保基础的坚固和稳定。

根据勘测结果，选择合适的基础形式，如深基坑、钻孔桩等，并按照设计要求进行施工。

悬挂索是刚构桥的核心组成部分，其质量和安装方式直接影响到桥梁的安全性能。

在施工之前，需要制作好悬挂索，并进行检验和测试，确保其符合设计要求。

同时，需要准备好悬挂索的吊装设备和安装工具，以便后续的安装施工。

2.3 桥面浇筑准备刚构桥的桥面通常采用现浇混凝土，因此在施工之前需要准备好混凝土材料和浇筑设备。

同时，还需要进行模板搭设和钢筋预埋等工作，确保桥面浇筑的质量和工艺。

3. 施工步骤3.1 桥塔安装首先需要进行桥塔的安装工作。

根据设计图纸和施工方案，将桥塔分别安装在桥梁两端的基础上。

可以使用起重机械或其他吊装设备，将桥塔逐步吊装至预定位置，并进行固定。

在桥塔安装完成后，可以进行悬挂索的安装工作。

首先将一端的悬挂索拉过桥塔顶部，根据设计要求进行索段的划分，并逐段进行索段的安装。

在安装过程中，需要注意索段之间的张力平衡和索段与桥塔的固定。

3.3 桥面浇筑当悬挂索安装完成后，可以开始进行桥面的浇筑工作。

首先需要进行模板搭设和钢筋预埋工作，然后按照设计要求，将混凝土逐段浇筑至模板内。

在浇筑过程中，需要注意混凝土的均匀性和充实性，以及浇筑速度的控制，避免产生裂缝和空洞。

3.4 其他辅助工作在完成桥面浇筑之后，还需要进行一些其他辅助工作，如桥面的护栏安装、防水层施工、路面铺装等。

这些工作通常由专业承包商完成，根据具体情况进行安排。
