锅炉炉排及辅机安装调试工艺

锅炉炉排与辅机安装调试工艺1 燃烧设备的安装燃烧设备简介工业锅炉燃烧设备的种类、型式较多。

而一个完善的燃烧设备能够连续不断地供燃料，并能在燃烧过程中配合供应适量的空气保证燃料在燃烧室中有足够高的燃烧温度、足够长的时间和燃烧空间。

常见的燃烧设备有固定炉排、往复式炉排和链条炉排等。

固定式炉排的安装固定式炉排主要是由支持炉排横梁、铸铁炉条等主要部件组成。

往复炉排往复炉排由相间布置的活动炉排片和固定炉排片组成，活动炉排片的尾部卡在铸铁梁上，前部则搭在炉排上，各活动炉排的横梁连成一个框架，并支持在滚轮上，依靠电功机械或液压传动装置，通过拉杆而获得往复运动。

要求，对往复炉排的设备构件，进行数量清点及质量检查。

支架—固定炉排—活动炉排梁—连杆—炉排片—轴承座—变速机构—人字拉杆1)为保证安装好的往复炉排能正常运行，固定梁与活动梁之间的间隙要均匀。

)有缝炉排和无缝炉排的位置，安装时不能搞错。

炉排片之间的间2隙要均匀，要留有膨胀间隙。

预热区为1mm，主燃区为2~3mm。

3)人字拉杆和推拉轴中心要一致，推拉轴与蜗轮轴应垂直。

4)集箱下侧钢板与炉排的间隙，不大于5mm。

5)安装后检查风室的风口间距是否符合设计要求，偏差不应超过3mm；检查风门调风装置是否灵活。

风门与风管间隙不应超过1mm。

风室的安装要严密，连接处的法兰应垫好石棉绳或石棉垫。

链条炉排的安装链条炉排是目前工业锅炉应用较广的一种燃烧设备。

主要有链带式炉排、横梁式链条炉排、鳞片式等炉排安装采用技术资料(1) 总图及炉排部件图；(2) 链条炉排厂内技术条件；(3) 炉排安装说明书。

炉排组装程序:墙板――中间后前梁――煤斗侧墙板――放灰装置――后滑板――前梁轴承座――Z 型梁下导轨――上导轨――下部两侧上密封件――前轴装置――链条――驱动系统――链条调整――炉排片支撑架――炉排片――试车调整――加煤斗组装――再试车检查。

炉排钢架由型钢拼接而成，安装时先进行点焊，调整其表面水平度和纵横的中心线位置，再用地脚螺栓予以固定。

锅炉安装调试教程（收藏）一、引言锅炉作为工业生产和居民生活中不可或缺的设备，其安装和调试工作至关重要。

本教程旨在为锅炉安装调试人员提供详细、实用的操作指南，以确保锅炉安全、高效运行。

二、锅炉安装前的准备工作1.检查锅炉设备：在安装锅炉前，需对锅炉设备进行仔细检查，确保设备完好无损，零部件齐全。

2.技术资料准备：收集锅炉的设计文件、安装图纸、操作手册等相关技术资料，以便于安装调试过程中查阅。

3.人员培训：组织安装调试人员进行专业培训，掌握锅炉的基本原理、安装调试方法及安全操作规程。

4.工具和材料准备：根据锅炉安装调试的需要，准备相应的工具、仪器、仪表及辅助材料。

三、锅炉安装步骤1.基础验收：验收锅炉基础，确保基础质量符合要求，具备安装条件。

2.设备就位：按照安装图纸，将锅炉设备安全、平稳地安装在基础上。

3.管道连接：按照设计要求，连接锅炉进出口管道、阀门、仪表等，确保连接牢固、密封良好。

4.电气接线：按照电气接线图，连接锅炉的电源、控制系统及仪表等，确保接线正确、绝缘良好。

5.设备固定：采用膨胀螺栓、焊接等方法，将锅炉设备固定在基础上，防止运行过程中产生位移。

6.附件安装：安装锅炉附件，如燃烧器、鼓风机、引风机、除尘器等，确保附件安装正确、运行正常。

四、锅炉调试步骤1.冷态调试：在锅炉未点火的情况下，对锅炉的控制系统、安全保护装置、仪表等进行调试，确保各设备运行正常。

2.点火调试：进行锅炉点火，观察火焰颜色、形状等，调整燃烧器风门、油门等，使锅炉燃烧稳定。

3.热态调试：在锅炉正常运行后，对锅炉的热效率、烟气流速、温度等进行测试，调整锅炉运行参数，确保锅炉高效运行。

4.负荷调试：根据生产或生活需求，调整锅炉负荷，观察锅炉运行状况，确保锅炉在不同负荷下稳定运行。

5.安全保护装置调试：对锅炉的安全保护装置进行调试，确保在锅炉出现异常情况时，能够及时切断电源、燃料，保障人员和设备安全。

五、锅炉安装调试注意事项1.严格遵守安全操作规程，确保安装调试过程中人员和设备安全。

工业技术科技创新导报 Science and Technology Innovation Herald801 加强锅炉安装的监督锅炉安装质量的好坏会直接影响锅炉的运行效果。

安装过程中每个环节都有相应的监督检测，虽总的安装合格，但安装过程的细微差别对运行影响还会很大。

安装过程应加强下面环节的监督。

炉管的安装。

胀接炉管伸入锅筒的尺寸是否符合设计要求；焊接接头对接是否有细微的错位现象；炉管之间的间距是否严格执行设计标准，尤其是对流管束处管间距的尺寸要求。

它们安装质量的好坏或会对水力循环造成影响、或会对烟气流动造成影响，最终影响到锅炉正常运行。

炉墙的砌筑。

对于重型炉墙应严格按设计炉墙砌筑图尺寸进行，考虑炉墙热膨胀、砌筑材料的使用、墙砖的质量、保温材料的质量、墙砖与钢架接触部位保温材料的填充程度、内部炉墙间连接处的处理、耐火混凝土的浇注密实度，严格加强上述环节的监督。

炉墙砌筑的好坏会影响保温性能、过量空气系数、排烟温度，最终对锅炉运行造成影响。

炉排的安装。

燃煤化学能转化为介质热能最重要的环节之一是燃煤能否完全燃烧，炉排承担着这一重要任务。

炉排安装应注意以下环节：炉排侧密封是否严密、风室之间串风的可能性是否消除、前后大轴安装是否存在错位现象、横梁式炉排每排炉排片数量安装是否合适、分层煤斗选择是否合适、分层煤斗与锅炉连接处是否严密。

燃料在炉排能否完全燃烧以上几方面是硬件方面应注意的。

我单位的锅炉在使用过程中由于侧密封漏风严重，造成两侧燃烧工况不良和工作环境被污染,后经笔者对侧密封进行封堵改造，情况有所好转。

2 煤质要求链条炉排使用中对煤质的要求很严格，煤质好坏会影响到运行效果和原煤用量，所以选择设计要求煤种，保证燃料质量至关重要。

链条炉对煤质的要求应从以下几方面进行控制：燃煤颗粒度选择。

因为未经筛选的煤，颗粒度不一，易使煤层堆积过实，影响煤中水分蒸发和热量传递，使着火和整个燃烧过程推迟，密实的燃料层还增加了通风的阻力，使火床容易出现火口，破坏燃烧层的稳定。

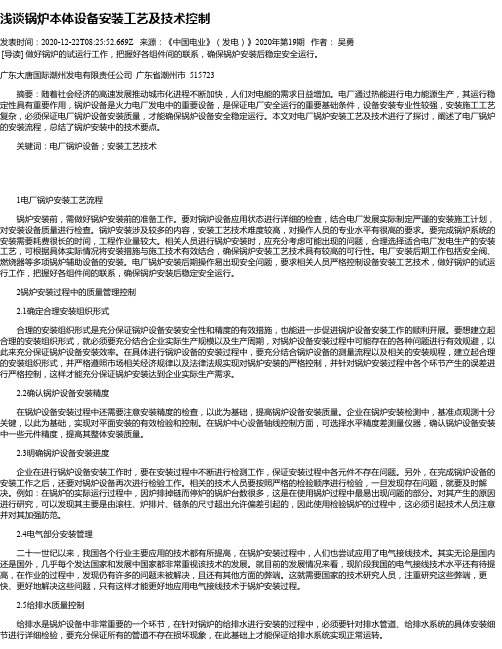

浅谈锅炉本体设备安装工艺及技术控制发表时间：2020-12-22T08:25:52.669Z 来源：《中国电业》（发电）》2020年第19期作者：吴勇[导读] 做好锅炉的试运行工作，把握好各组件间的联系，确保锅炉安装后稳定安全运行。
