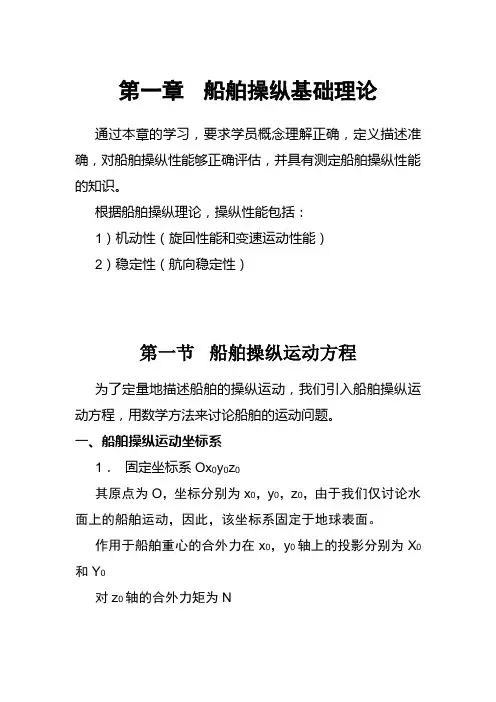

第一章船舶操纵基础理论通过本章的学习，要求学员概念理解正确，定义描述准确，对船舶操纵性能够正确评估，并具有测定船舶操纵性能的知识。
根据船舶操纵理论，操纵性能包括：1）机动性（旋回性能和变速运动性能）2）稳定性（航向稳定性）第一节船舶操纵运动方程为了定量地描述船舶的操纵运动，我们引入船舶操纵运动方程，用数学方法来讨论船舶的运动问题。
一、船舶操纵运动坐标系1．固定坐标系Ox0y0z0其原点为O，坐标分别为x0，y0，z0，由于我们仅讨论水面上的船舶运动，因此，该坐标系固定于地球表面。
作用于船舶重心的合外力在x0，y0轴上的投影分别为X0和Y0对z0轴的合外力矩为N2． 运动坐标系Gxyz其原点为点G （船舶重心），坐标分别为x ，y ，z ，该坐标系固定于船上。
这主要是为了研究船舶操纵性的方便而建立的坐标系。
x ，y ，两个坐标方向的运动速度分别为u 和v ，所受的外力分别为X 和Y ，对z 轴的转动角速度为r ，z 轴的外力矩为N 。
二、 运动方程的建立根据牛顿关于质心运动的动量定理和动量矩定理，船舶在水面的平面运动可由下列方程描述：y 0⎪⎩⎪⎨⎧===ϕZ og o og o I N y m Y x m X该式一般很难直接解出。
为了方便，将其转化为运动坐标系表示，这样可以使问题大为简化。
经过转换，得：⎪⎩⎪⎨⎧=+=-=r I N ur vm Y vr u m X Z )()( 该方程看似复杂，但各函数和变量都与固定坐标系没有关系，因此，可以使问题大为简化。
三、 水动力和水动力矩的求解对于上述方程中的水动力和水动力矩可表示为：⎪⎩⎪⎨⎧===),,,,,,(),,,,,,(),,,,,,(δδδr v u r v u f N r v ur v u f Y r v u r v u f X N Y X经过台劳级数展开，可得X ，Y ，N 对各自变量的偏导数，称为水动力导数和水动力矩导数，它们可以通过船模试验求得。
操纵性绪论操纵性定义：船舶按照驾驶者的意图保持或改变其运动状态的性能，即船舶能保持或改变航速、航向和位置的性能。
操纵性内容：1. 航向稳定性：表示船舶在水平面内的运动受扰动而偏离平衡状态，当扰动完全消除后能保持其原有平衡状态的性能。
2．回转性：表示船舶在一定舵角作用下作圆弧运动的性能。
3．转首性和跟从性：表示船舶应舵转首及迅速进入新的稳定运动状态的性能。
4. 停船性能：船舶对惯性停船和盗车停船的相应性能。
附加质量和附加惯性矩：作不定常运动（操纵和耐波运动）的船舶，除了船体本身受到愈加速度成比例的惯性力外，同时船体作用于周围的水，使之得到加速度。
根据作用力和反作用力，水对船体存在反作用力，这个反作用力称为附加惯性力。
附加惯性力是与船的加速度成比例的，其比例系数称为附加质量。
船舶操纵一、操纵运动方程1.1坐标系一、固定坐标系：固定坐标系是固结在地球表面，不随时间而变化的，如图所示。
首向角ψ：X 0与X 的夹角（由X 0转向X ，顺时针为正）。
二、运动坐标系：运动坐标系是固结在船体上的，随船一起运动的，如图所示。
重心坐标：X OG 、Y OG ； 船速：V 重心G 瞬时速度； 航速角ψ0：X0轴与船速V 夹角(顺时针为正)；漂角：β船速与X 轴夹角(顺时针为正)； 回转角速度：γ=dψdt；回转曲率：R 右舷为正； 舵角：δ左舷为正。
三、枢心：回转时漂角为零点、横向速度为零的点。
1.2线性运动方程一、坐标转换00cos sin sin cos ψψψψ=-=+G G x u v y u v二、简化方程当重心在原点处：X G =0 运动坐标系一般方程：三、对于给定船型、给定流体中的运动情况船型参数和流体特性为已知条件； 操纵运动为缓变过程，忽略高阶小量； 忽略推进器转速影响；操舵过程短暂，忽略转舵加速度。
则可将给定船型流体中受力情况表示如下：由泰勒展开式，用水动力导数表示如下：四、简化后的操纵运动线性方程式：2()()()ψψψψψψ=--=++=++G G Z G X m u v x Y m v u x N I mx vu 00cos sin ψψ=+G G X mx my 00cos sin ψψ=-G G Y mymx ()()ψψψ=-=+=z X m u v Y m v u NI (,,,,,,)(,,,,,,)(,,,,,,)X X u v r u v r Y Y u v r u v r N N u v r u v r δδδ===v r v r v r v r Y Y v Y r Y v Y r Y N N v N r N v N r N δδδδ=++++=++++111()()v ur v u u r r v u r+=++∆+∆=+1.3水动力导数一、定义：匀速直线运动时，只改变一个运动参数，其他不变引起的作用于船舶水动力对运动参数的变化率。
1、何谓航向稳定性？如何判别？答：船舶航行中受到风、浪、流等极小的外界干扰作用，使其偏离原来运动状态。
在外来干扰消失后，保持正舵的条件下，船舶能回到原来运动状态的能力。

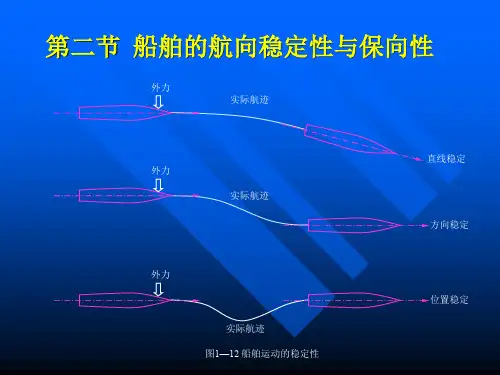

判别：1）外力干扰消失后，在正舵条件下，如船舶最终能以一个新航向作直线运动，称直线稳定性；2）外力消失后，在正舵条件下，如船舶最终能恢复到原航向上作直线运动，仅与原来运动轨迹存在一个偏量，称方向稳定性；3）外力干扰消失后，在正舵条件下，如船舶最终能自行恢复到原来航线上，航向与原航向相同，且运动轨迹无偏离，称具有位置稳定性；4）外力干扰消失后，最终进入一个回转运动，称该船不具备航向稳定性；2、何谓航向改变性？哪些因素影响航向改变性？答：表示船舶改向灵活的程度，通常由原航向改驶新航向时，到新航向的距离来表示船舶改向性的优劣。
航向改变性通常用初始回转性能和偏转抑制能力来衡量。
初始回转性能是指船舶对操舵改变航向的快速响应性能：由操舵后船舶航进一定距离上船首转过的角度大小来衡量；偏转抑制性能：指船舶偏转中操正舵、反向压舵，使船舶停止偏转保持直线航行的性能；影响航向改变性的因素：1)方型系数Cb大，旋回性好；2）舵角：大舵角，旋回性好；3）吃水与吃水差；4）横倾；5）浅水；6）其他因素：（如强风、强流等）3、掌握船舶变速性能（冲程、冲时）对船舶操纵有何意义？影响紧急停船距离（冲程）的因素有哪些？答：前进中的船舶完成变速过程中所前进的距离，称为冲程，所经历的时间，称为冲时。
当船舶进行启动、变速、停车、倒车时因惯性的存在，采取上述措施时，需经一段时间，航行一段距离，才能从一种定常运动状态改变到另一种运动状态。
意义：在实际操纵船舶时，应充分考虑到本船的冲程和冲时（即考虑一提前量）才能得心应手地及时将船停住或避让来往船舶或及时避开障碍物，才能采取一切有利于安全航行的措施，避免紧迫局面和事故的发生。
尤其要掌握倒车停船性能，当快速航进中，遇到紧急情况时，只有在充分了解本船的紧急停船距离，才能避免碰撞的发生。
1、船舶的航海性能包括哪些性能？各自的含义分别是什么？1、浮性：船舶装载一定的载荷，仍能浮于一定水面位置而不沉没的能力。
2、稳性：船舶受外力作用离开平衡位置发生倾斜而不致于倾覆，当外力消除后仍能回复到原来平衡位置的能力。
3、抗沉性：船舶遭受海损事故舱室破损进水，仍能保持一定的浮性和稳性而不致于沉没或倾覆的能力。
4、快速性（或称速航性）：船舶在其动力装置产生一定功率的情况下能达到规定航速的能力。
快速性包括两方面：1）船舶阻力：研究船舶航行时所遭受的阻力。
目的在于掌握阻力的变化规律，从而改善船型，降低阻力。
即阻力的成因、分类、计算、影响因素和降阻措施。
2）船舶推进：研究船舶推进器，推进器克服阻力发生推力。
目的在于设计出符合要求的高效推进器。
即推进器的水动力性能、设计高效推进器。
5、操纵性：船舶在航行是按照驾驶员的意图保持既定航向的能力或改变航行方向的能力。
包括：1）航向稳定性：保持原有航向的能力。
2）转首性：应舵转首的能力。
3）回转性：应舵作圆弧运动的能力。
6、耐波性（或称适航性）：船舶在风浪海况下航行时的运动性能，即船舶在风浪中遭外力干扰而产生各种摇摆运动，以及砰击、上浪、失速和飞车等时，仍能维持一定航速在水面上安全航行的能力。
主要研究内容为船舶摇摆。
目的在于：掌握船舶摇摆规律，采取措施以减缓船舶摇摆。
船舶摇摆的含义：1）船舶转动：横摇、纵摇和首摇―――摇；2）船舶直线运动：横荡、纵荡和垂荡―――摆。
2、船型系数有哪些？各自的含义是什么？会进行船体系数的相关计算。
1）水线面系数的大小表示水线面的肥瘦程度。
2）中横剖面系数的大小表示水线以下的中横剖面的肥瘦程度。
3）方形系数的大小表示船体水下体积的肥瘦程度。
4）棱形系数的大小表示船体水下排水体积沿船长方向的分布情况。
5）纵向棱形系数的大小表示船体水下排水体积沿吃水方向的分布情况。
3、了解梯形法的基本原理，掌握用梯形法列表进行船体计算的方法，掌握“成对和”和“自上而下和”的含义。
船舶操纵考点总结船舶操纵考点总结第一章船舶操纵性能1.船舶由静止状态进车，达到相应稳定航速的前进距离与船舶排水量成正比，与相应的稳定的船速的平方成正比，与螺旋桨推力成反比。
2.船舶由静止状态进车，达到相应稳定航速的时间与船舶排水量成正比，与相应的稳定的船速的成正比，与螺旋桨推力成反比。
3.船舶由静止状态启动主机，到达到常速，满载船的航进距离约为船长的20倍，轻载约为满载的1/2---2/3。
4.船停船距离（冲程）/冲时：船在前进中下令停止主机至船对水停住的滑行距离和时间。
5.实测停车距离（冲程）/冲时：船在前进中下令停止主机至船对水余速将至2节时或对水速度降低到保持舵效的最低速度的滑行距离和时间。
6.停车冲程与船速的平方成正比，与排水量成正比。
7.航行船舶停车后速度变化：呈非线性变化，开始时速度下降快，而后下降慢，至终为0 8.影响冲程大小的因素与：排水量、初速度、船舶阻力、污底和浅水有关。
9.减速常数是指船舶停车后船速每递减一半所需的时间，减速常数随排水量的不同而不同，一般万吨船约为4Min.10.倒车距离（冲程）/冲时：船在前进中下令倒车至船对水停住移动时的滑行距离和时间。
11.倒车停止性能：从发令开始至船对水停止移动的这段时间所前进的距离。
12.实测倒车距离（冲程）/冲时：船在前进中下令倒车至船对水停住时的滑行距离和时间。
13.倒车停船距离：万吨级6-8L,5万吨8-10L，10万吨10-13L，15-20万吨级13-16L14.航行中船舶下令倒车后，速度的变化是主机倒车转速达到最大时下降快。
15.船舶航行中进行倒车，通常在关闭油门后，等船速降至全速的60%-70%,转速降至额定转速的25%-35%，停止主机在进行倒车启动。
16.全速倒车后，右旋螺旋桨船，向右偏转，航向变化可能超过90度，压载状态较满载状态右偏量更大。
左满舵比右满舵旋回圈小。
17.主机换向所需时间：蒸汽机指示功率60-90s,内燃机制动功率90-120s，汽轮机轴功率120-180s。
操纵性绪论操纵性定义：船舶按照驾驶者的意图保持或改变其运动状态的性能，即船舶能保持或改变航速、航向和位置的性能。
操纵性内容：1. 航向稳定性：表示船舶在水平面内的运动受扰动而偏离平衡状态，当扰动完全消除后能保持其原有平衡状态的性能。
2．回转性：表示船舶在一定舵角作用下作圆弧运动的性能。
3．转首性和跟从性：表示船舶应舵转首及迅速进入新的稳定运动状态的性能。
4. 停船性能：船舶对惯性停船和盗车停船的相应性能。
附加质量和附加惯性矩：作不定常运动（操纵和耐波运动）的船舶，除了船体本身受到愈加速度成比例的惯性力外，同时船体作用于周围的水，使之得到加速度。
根据作用力和反作用力，水对船体存在反作用力，这个反作用力称为附加惯性力。
附加惯性力是与船的加速度成比例的，其比例系数称为附加质量。
船舶操纵一、操纵运动方程1.1坐标系一、固定坐标系：固定坐标系是固结在地球表面，不随时间而变化的，如图所示。
首向角ψ：X 0与X 的夹角（由X 0转向X ，顺时针为正）。
二、运动坐标系：运动坐标系是固结在船体上的，随船一起运动的，如图所示。
重心坐标：X OG 、Y OG ； 船速：V 重心G 瞬时速度； 航速角ψ0：X0轴与船速V 夹角(顺时针为正)；漂角：β船速与X 轴夹角(顺时针为正)； 回转角速度：γ=dψdt；回转曲率：R 右舷为正； 舵角：δ左舷为正。
三、枢心：回转时漂角为零点、横向速度为零的点。
1.2线性运动方程一、坐标转换00cos sin sin cos ψψψψ=-=+G G x u v y u v二、简化方程当重心在原点处：X G =0 运动坐标系一般方程：三、对于给定船型、给定流体中的运动情况船型参数和流体特性为已知条件； 操纵运动为缓变过程，忽略高阶小量； 忽略推进器转速影响；操舵过程短暂，忽略转舵加速度。
则可将给定船型流体中受力情况表示如下：由泰勒展开式，用水动力导数表示如下：四、简化后的操纵运动线性方程式：2()()()ψψψψψψ=--=++=++G G Z G X m u v x Y m v u x N I mx vu 00cos sin ψψ=+G G X mx my 00cos sin ψψ=-G G Y mymx ()()ψψψ=-=+=z X m u v Y m v u NI (,,,,,,)(,,,,,,)(,,,,,,)X X u v r u v r Y Y u v r u v r N N u v r u v r δδδ===v r v r v r v r Y Y v Y r Y v Y r Y N N v N r N v N r N δδδδ=++++=++++11111()()()()()()()()v v G r r G v v z r G r v ur v u u r r v u rm Y v Y v mx Y r mu Y r Y mx N v N v I N r mx u N r N δδδδ+=++∆+∆=+--+-+-=--+-+-=1.3水动力导数一、定义：匀速直线运动时，只改变一个运动参数，其他不变引起的作用于船舶水动力对运动参数的变化率。
{（1）定常旋回阶段第一章船舶操纵性基础1、定义：保向、改向、变速。
