家庭空气开关正确接线图

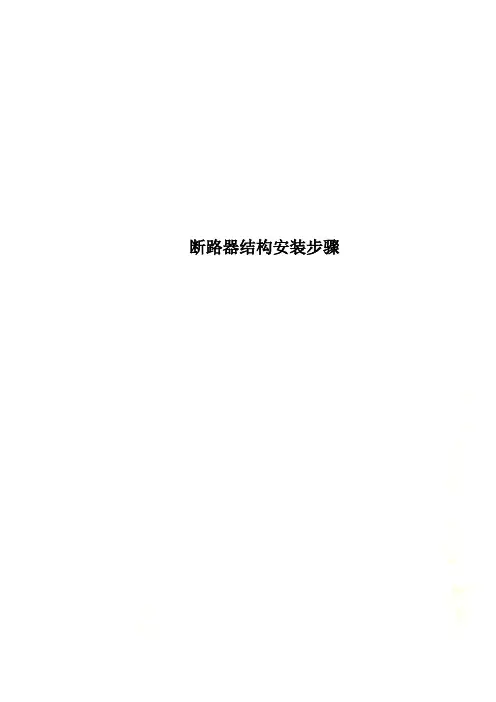

断路器结构安装步骤vb2-plus空气开关的安装方法图解常用的空气开关有1P、2P、3P、4P这四种，根据你的供电方式选择适用的就行。

1P就是你所说的单线，其实是指单相，只能保护一根火线，适用于照明或小功率的220V电器；2P用于一火一零的接线，一般用220V的电动机之类；3P用于三根火线的接线，也就是380V的接线，一般用于380V的电器；4P用于三火一零的接线，通常是用于带零线的380V 电器，当然也能做总开关；至于安装方法不一定用正规的配电箱，只要能把空气开关固定就行，卖空气开关的商店一般都有用于固定空气开关的卡槽出售，可以一起采购。

最简单的方法就是把卡槽固定在木板或墙壁上，再把空气开关安装在卡槽上即可。

每个家庭在用电时为保证安全必不可少一件电器，那就是空气开关。

当空气开关安装错误，或者购买的空气开关不适合你家中电压，又或者线路接错的话，都有可能导致线路短路而引起火灾等安全事故的发生。

所以，知道空气开关的工作原理，了解如何安装空气开关、怎样正确给空气开关接线，对于家庭用电安全来说非常重要的。

下面小编就为大家介绍下吧。

空气开关原理当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。

当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

空气开关型号1、DZ5系列塑料外壳式空气开关适用于交流50HZ、380V、额定电流自0.15A至50A的电路中。

2、DZ10系列塑壳空气开关适用于交流50HZ、380V或直流220V以及以下的配电线路中，用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作下不频繁分断和接通线路之用。

3、DZ12系列塑壳空气开关，体积小巧，结构新颖、性能优良可靠。

各内开关接线图各内开关接线图交流接触器两个控制按钮接线图电动机正反转控制接线图，而且是采用按钮加接触器辅助触电的双重互锁，带自保持的控制方式，控制回路电压为线电压。

从原理上看是没有问题的，能够实现基本功能。

但是我觉得热继电器的常闭接点一般都接在接触器线圈与电源“2”之间，这样做的目的是当热继电器动作以后其常闭接点断开，此时整个控制回路除了SB1的一端（“1”）以及热继电器常闭接点的一端（“2”）带电以外，其他元件都不带电，特别是接触器的线圈是不带电的，既有效的减少了人员因为检查动作原因而触电的危险又能使线圈彻底断电。

因为通常热继电器动作都是由于主回路电流长时间过大，使得继电器内双金属片温度达到动作值后保护动作而切断主回路，达到保护电动机以及接触器的目的。

那就在远方再设置一套用来控制正反转的启动按钮与图中对应的SB1 SB2并联，停止按钮和SB3串联就行了。

HY2-15倒顺开关接线图倒正开关接三相比较简单，一边三接点接三相电源，另一边接三相电机。

接单相的比较麻烦，如图，补充回答：接单相电机如图；图1图2是一般单相电机正反转盒内接线图，图1正转；黑U1与红V1 连接，绿Z2与黄U2连接，图2反转；黑U1与绿Z2连接，红V1与黄U2连接；单相电机正反转盒内接出4根线，黑U1 红V1 绿Z2 黄U2 进入倒顺开关，如上图；外接电源AB两根线接1 和 6，4和5用一段导线相连，其他2 3 5 6 接单相电机正反转盒内接出的4根线，黑U1 红V1 绿Z2 黄U2按图接好通电即可到顺使用了。

带接触器的自锁按钮接线图给排水泵控制箱接线图风机盘管温控器接线图电动机正、反向点对控制接线示意图点动控制电路是在需要设备动作时按下控制按钮SB，接触器KM线圈得电主触点闭合设备开始工作，松开按钮后接触器线圈断电，主触头断开设备停止。

此种控制方法多用于小型起吊设备的电动机控制。

电动机正、反向点动控制电路电气原理图三相异步电动机点动控制电路的检查和试点动控制电路是在需要设备动作时按下控制按钮SB，接触器KM线圈得电主触点闭合设备开始工作，松开按钮后接触器线圈断电，主触头断开设备停止。

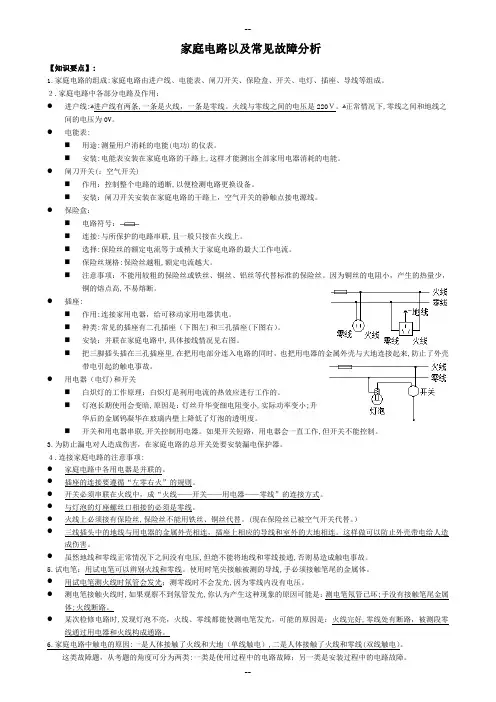

作图题7 家庭简单电路安装图作图一．真题精练1.（2020年西藏中考真题）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：【分析】家庭电路连接时，开关接在火线上，灯泡连接时火线接在灯泡顶端；三孔插座要左零右火上接地。

2.（2020年陕西中考真题）如图，将灯泡及开关正确连入家庭电路。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线，图形连接如下【分析】灯泡连接在家庭电路中，开关接在火线上。

3.（2020年广元中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。

4.（2020年苏州中考真题）如图，请把节能灯正确接人到家庭电路中。

【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：。

【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

5.（2020年甘肃中考真题）一间教室要安装2盏“220 V60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【答案】解:如图所示 :【考点】家庭电路的连接【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。

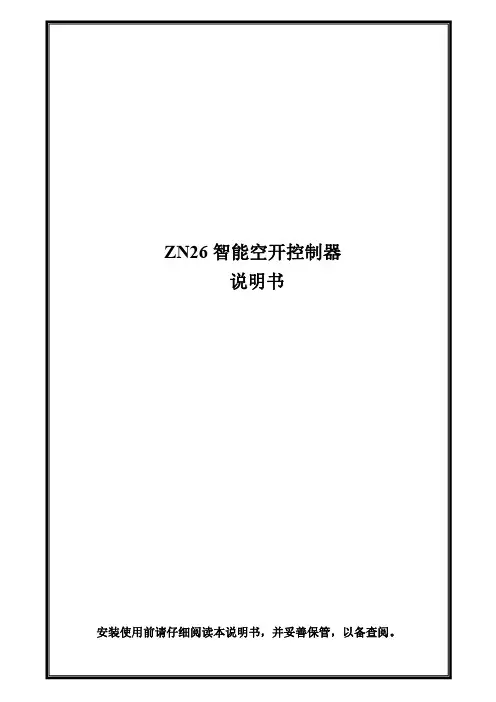

ZN26智能空开控制器说明书安装使用前请仔细阅读本说明书，并妥善保管，以备查阅。

1、设备说明智能空开控制器，是一个可以安全、方便的控制空气开关的智能设备；直接接入电源，可并联多个空气开关。

可分别通过手机APP，和主机控制空开；适用于办公，商业，家庭等各种场合。

控制器内置LORA通讯模块，同智能网关远距离通讯；一路485接口最多可并联12路空气开关，一台控制器有3个组，每组可单独控制4路空气开关，每组需分别与智能网关对码。

注：由于485协议兼容性，空气开关仅限指定品牌，且每个空气开关需设置485通讯地址。

每个空开设备为1路，即：1P空开为1路，4P空开也为1路。

空开宽度占位为N+1P，如2P需占3P大小的位置。

2、使用说明(1)接线示意图(2)配置说明（主机与APP配置选其一即可）对码方法一：智能网关对码1接入220V电源，指示灯同时闪烁1次。

2控制器从左往右扫描空开，接入空开的组，指示灯继续常亮，未接入空开指示灯灭。

3短按“设置键”切换组1、组2、组3，切换时，指示灯各闪烁1次4切换到要设置的组，长按“设置键”2秒以上，指示灯慢闪，进入对码状态（对码需在1分钟之内完成，否则退出，需重新对码）。

5打开主机，按【】进入主菜单界面，按（2,1）键，选择未学习，点击【】，点击【】，开始学习。

6对码成功，主机语音提示学习成功。

7对码失败，退出；主机提示学习失败，重新开始设置对码。

注：控制器3个指示灯常亮表示该组有接入空气开关，熄灭表示未接入。

每组支持4个空气开关，有用几组则需要对码几次。

对码方法二：时刻云APP对码图1图2图31登陆时刻云，在“智能网关”下点击“添加设备”选择“智能面板【4】”点击确认（如图1、2）。

2短按控制器“设置键”切换组1、组2、组3，切换时，指示灯各闪烁1次，切换到要对码的组，再长按“设置键”2秒以上，指示灯慢闪，进入对码状态。

3点击APP界面的“开始学习”按钮，进入对码界面，智能网关语音提示开始学习。

空气开关空气开关空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

定义空气开关是一种只要电路中电流过大就会自动断开的开关。

原理脱扣方式有热动、电磁和复式脱扣3种。

当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件空气开关产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。

当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

开关的脱扣机构是一套连杆装置。

当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。

如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。

按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

作用在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。

欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。

一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。

当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。

因为绝缘方式有很多，有油开关，真空开关和其它惰性气体（六氟化硫气体）的开关。

空气开关就是利用了空气来熄灭开关过程中产生的电弧。

所以叫空气开关。

内部附件辅助触头辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。

例如向信号灯、继电器等输出信号。

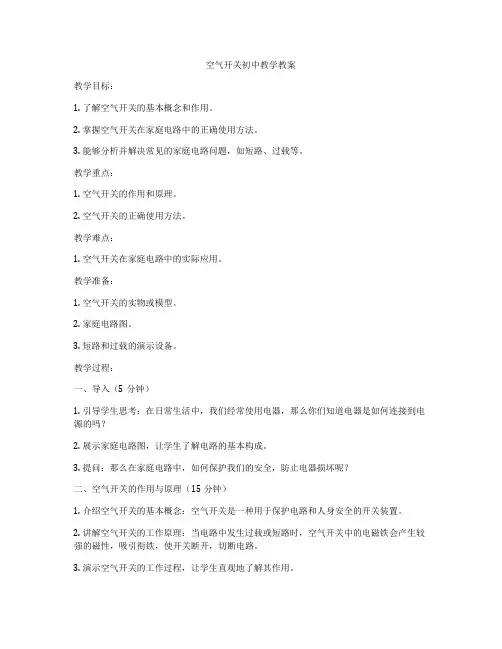

空气开关初中教学教案教学目标：1. 了解空气开关的基本概念和作用。

2. 掌握空气开关在家庭电路中的正确使用方法。

3. 能够分析并解决常见的家庭电路问题，如短路、过载等。

教学重点：1. 空气开关的作用和原理。

2. 空气开关的正确使用方法。

教学难点：1. 空气开关在家庭电路中的实际应用。

教学准备：1. 空气开关的实物或模型。

2. 家庭电路图。

3. 短路和过载的演示设备。

教学过程：一、导入（5分钟）1. 引导学生思考：在日常生活中，我们经常使用电器，那么你们知道电器是如何连接到电源的吗？2. 展示家庭电路图，让学生了解电路的基本构成。

3. 提问：那么在家庭电路中，如何保护我们的安全，防止电器损坏呢？二、空气开关的作用与原理（15分钟）1. 介绍空气开关的基本概念：空气开关是一种用于保护电路和人身安全的开关装置。

2. 讲解空气开关的工作原理：当电路中发生过载或短路时，空气开关中的电磁铁会产生较强的磁性，吸引衔铁，使开关断开，切断电路。

3. 演示空气开关的工作过程，让学生直观地了解其作用。

三、空气开关的正确使用方法（15分钟）1. 讲解空气开关的安装位置：空气开关应安装在电路的进线端，即电表后面。

2. 演示空气开关的接线方法：空气开关有三根线，分别接火线、零线和地线。

3. 强调在使用空气开关时的注意事项：（1）在安装空气开关时，要确保接线正确无误。

（2）在更换空气开关时，要断开电源，确保安全。

（3）定期检查空气开关的运行情况，如发现异常，要及时处理。

四、空气开关在家庭电路中的应用（15分钟）1. 分析家庭电路中可能出现的问题：短路、过载等。

2. 演示空气开关在解决家庭电路问题时的作用：当电路发生短路或过载时，空气开关会自动断开，切断电路，保护电路和人身安全。

3. 让学生思考：在日常生活中，如何正确使用空气开关，防止电路故障和触电事故的发生？五、课堂小结（5分钟）1. 回顾本节课所学内容，让学生掌握空气开关的作用、原理和正确使用方法。

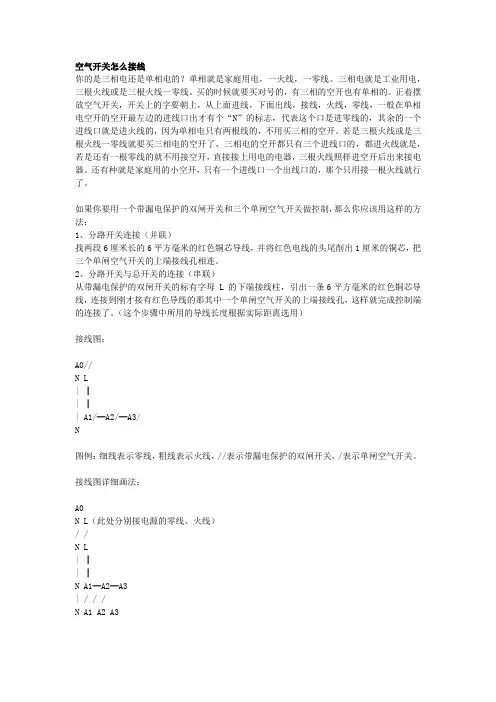

空气开关怎么接线你的是三相电还是单相电的？单相就是家庭用电，一火线，一零线。

三相电就是工业用电，三根火线或是三根火线一零线。

买的时候就要买对号的，有三相的空开也有单相的。

正着摆放空气开关，开关上的字要朝上，从上面进线，下面出线，接线，火线，零线，一般在单相电空开的空开最左边的进线口出才有个“N”的标志，代表这个口是进零线的，其余的一个进线口就是进火线的，因为单相电只有两根线的，不用买三相的空开。

若是三根火线或是三根火线一零线就要买三相电的空开了，三相电的空开都只有三个进线口的，都进火线就是，若是还有一根零线的就不用接空开，直接接上用电的电器，三根火线照样进空开后出来接电器。

还有种就是家庭用的小空开，只有一个进线口一个出线口的，那个只用接一根火线就行了。

如果你要用一个带漏电保护的双闸开关和三个单闸空气开关做控制，那么你应该用这样的方法：1、分路开关连接（并联）找两段6厘米长的6平方毫米的红色铜芯导线，并将红色电线的头尾削出1厘米的铜芯，把三个单闸空气开关的上端接线孔相连。

2、分路开关与总开关的连接（串联）从带漏电保护的双闸开关的标有字母 L 的下端接线柱，引出一条6平方毫米的红色铜芯导线，连接到刚才接有红色导线的那其中一个单闸空气开关的上端接线孔，这样就完成控制端的连接了。

（这个步骤中所用的导线长度根据实际距离选用）接线图：A0//N L| ┃| ┃| A1/━A2/━A3/N图例：细线表示零线，粗线表示火线，//表示带漏电保护的双闸开关，/表示单闸空气开关。

接线图详细画法：A0N L（此处分别接电源的零线、火线）/ /N L| ┃| ┃N A1━A2━A3| / / /N A1 A2 A3。

空气开关接线安全注意事项空气开关是一种常见的开关装置，它的主要作用是控制电路的开合。

与其他类型的开关不同，空气开关在进行电路切换时并不使用金属接触，而是利用空气击穿的原理进行通断，因此避免了金属匝热和电弧现象，在高电流电路的控制中得到广泛应用。

空气开关接线是空气开关的重要组成部分，正确的接线方法能够保证空气开关的稳定性和工作安全。

以下是关于空气开关接线安全注意事项的一些介绍：注意空气开关的工作电压和额定电流空气开关一般有两种工作电压，分别是低电压和高电压。

低电压一般是在1000伏以下，高电压则可以达到１０００伏以上，这就需要根据实际使用场合选择合适的电压等级进行使用。

同时，在选择电压的时候，也需要注意空气开关的额定电流，以免因为电流过大而烧坏空气开关或者造成人身安全问题。

接线前需要对开关进行检查在进行接线之前，需要先对空气开关进行检查。

检查包括检查是否存在外观损坏，检查开关内部是否存在金属过度老化等问题。

如果发现问题需要及时更换开关，以保障安全。

正确选择导线规格空气开关的导线规格一定要选对，所选用的导线规格不能小于原设计要求的导线截面面积，一旦出现选用规格过小或者太大的情况，就可能出现过热损坏或导致安全隐患等问题。

在选择导线时，应结合实际需要，合理设计电路，采用合适的导线规格，以保证电路的正常工作和安全性。

接线时注意色差搭配对于空气开关接线来说，颜色是非常重要的区分依据，每种电线的外皮都有不同的颜色，正负极也分别有不同的颜色。

在接线时，需注意色差的搭配，采用正确的接线方法，遵循电路图所示的接线方式，否则接错线，在开关工作中会出现不可预测的故障，甚至还会造成人员的安全事故。

接线前要切断电源，确保安全在进行空气开关接线的过程中，必须先切断电源，防止发生安全事故。

在安装或维修时，需要检查用电设施是否符合安全要求，并严格遵照电器安全标准进行操作。

在进行接线前，应将引线端固定好，锁紧设备端子，不得悬空，以免发生意外。

空气开关使用规范选型1、配电箱总开关一般可以选择双极32—63A小型空气开关或隔离开关；2、照明回路一般用10—16A小型空气开关；3、插座回路一般选择16—20A的空气开关；4、空调回路一般选择16—25A的空气开关；5、采用双极或1P+N（相线+中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线和中性线，确保人身安全及用电设备的安全。

以上空气开关的安装仅供参考，每户家庭的实际用电器功率不一样，具体要按电工设计为准。

配电箱内安装一、作业条件及现场准备工作1、箱体安装完毕。

2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求。

二、箱体内导轨安装导轨安装要水平，并与盖板空开操作孔相匹配三、箱体内空开安装1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。

其次开关安装时要从左向右排列，开关预留位应为一个整位。

2、预留位一般放在配电箱右侧。

第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。

四、空开零线配线1、零线颜色要采用蓝色。

2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。

4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

五、第一排空开配线1、A相线为黄、B相线为绿、C相线为红。

2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。
