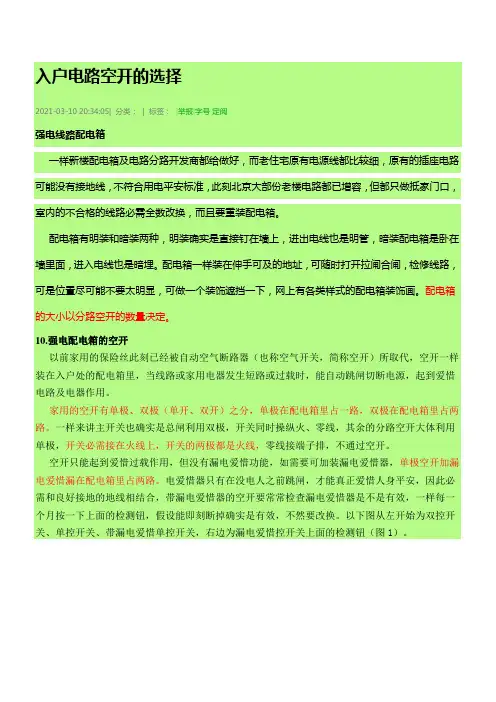

入户电路空开的选择2021-03-10 20:34:05| 分类： | 标签：|举报|字号定阅强电线路配电箱一样新楼配电箱及电路分路开发商都给做好，而老住宅原有电源线都比较细，原有的插座电路可能没有接地线，不符合用电平安标准，此刻北京大部份老楼电路都已增容，但都只做抵家门口，室内的不合格的线路必需全数改换，而且要重装配电箱。

配电箱有明装和暗装两种，明装确实是直接钉在墙上，进出电线也是明管，暗装配电箱是卧在墙里面，进入电线也是暗埋。

配电箱一样装在伸手可及的地址，可随时打开拉闸合闸，检修线路，可是位置尽可能不要太明显，可做一个装饰遮挡一下，网上有各类样式的配电箱装饰画。

配电箱的大小以分路空开的数量决定。

10.强电配电箱的空开以前家用的保险丝此刻已经被自动空气断路器（也称空气开关，简称空开）所取代，空开一样装在入户处的配电箱里，当线路或家用电器发生短路或过载时，能自动跳闸切断电源，起到爱惜电路及电器作用。

家用的空开有单极、双极（单开、双开）之分，单极在配电箱里占一路，双极在配电箱里占两路。

一样来讲主开关也确实是总闸利用双极，开关同时操纵火、零线，其余的分路空开大体利用单极，开关必需接在火线上，开关的两极都是火线，零线接端子排，不通过空开。

空开只能起到爱惜过载作用，但没有漏电爱惜功能，如需要可加装漏电爱惜器，单极空开加漏电爱惜漏在配电箱里占两路。

电爱惜器只有在没电人之前跳闸，才能真正爱惜人身平安，因此必需和良好接地的地线相结合，带漏电爱惜器的空开要常常检查漏电爱惜器是不是有效，一样每一个月按一下上面的检测钮，假设能即刻断掉确实是有效，不然要改换。

以下图从左开始为双控开关、单控开关、带漏电爱惜单控开关，右边为漏电爱惜控开关上面的检测钮（图1）。

正确选择额定容量电流大小很重要，要注意空开标称值取决于往后电器的利用量和电线的大小，既不能过大，也不能过小，空开的额定电流若是选择的偏小，那么易频繁跳闸，引发没必要要的停电，如选择过大那么达不到预期的爱惜成效。

空开的规格及用线标准-导线选择口诀空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

有很大一部分用户对选择多大线径电缆而茫然，如果选择大了，造成浪费，如果选择小了则存在安全隐患，以下是单相电用线的安全载流量标准，希望能给朋友做一些参考。

1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果截面积选大了，造成成本高，材料浪费。

现介绍导线选择口诀，供使用时参考。

三点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流"。

本口诀对各种绝缘载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。

"即：倍数随截面的增大而减小。

三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。

家庭电路识点一家庭电路的组成如下图所示家庭电路的基本组成依次是：①进户线②电能表③总开关④保险装置⑤插座⑥电灯⑦开关①低压进户线：给用户提供电压的线路，两条输电线，一条叫零线，另一条叫火线，火线和零线之间的电压为220V，零线与大地之间没有电压，大地与火线之间电压为220V②电能表：测量用户在一段时间内消耗电能的仪表通常装在户外干路上，在电能表的铭牌上标有额定电压值和允许通过的最大电流值，家庭电路中使用的电能表，额定电压为220V，允许通过的最大电流不得小于家庭用电时的最大电流。

③总开关：一般是闸刀开关，安在干路上，控制整个电路的通与断，以便检测电路更换设备。

④保险装置：常见的保险装置有老式的保险盒、自动空气开关和漏电保护器等。

保险盒内装有保险丝，保险丝由电阻较大，熔点较低的材料制成的，当电路中电流过大时，保险丝熔断，切断电路。

⑤插座：用来接可移动的用电器，应并联在电路中，插座可分为两孔插座和三孔插座。

在插座和插头上，用字母“V”表示零线，“L”表示火线、“E”表示地线。

接线方法：两孔插座接法为“左零右火”三孔插座为左零右火上地。

⑥用电器：电路中所接的用电器，需要独立工作，应该并联在电路中。

利用电能工作，将电能转化为其他形式能。

⑦开关：控制用电器通断，与用电器串联且串联在火线上，断火不断零。

知识点二零线与火线的识别1．方法：使用测电笔时，手应接触笔尾金属体，笔尖接触被测的导线，如果氖管发光，表示接触的是火线，若氖管不发光，表示接触的是零线。

试电笔的原理：火线与地之间有220V电压，正常使用试电笔时，若笔尖接触火线，则在试电笔和人体上有220V电压，所以有电流通过氖管和人体，使氖管发光。

由于试电笔中的电阻很大，上百万欧，所以电流很小，对人体没有伤害而零线与地之间没有电压，所以氖管不发光。

知识点三触电及漏电保护1．触电：触电是指一定强度的电流通过人体所引起的伤害事故。

2．触电原因：人体是电阻，电阻约为几千欧，当人体的不同部位分别接触到火线相连的带电体和与零线(或大地)接触就会有电流通过人体，当电流超过一定值就会对人身造成危害。

空开的规格及用线标准-导线选择口诀空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

有很大一部分用户对选择多大线径电缆而茫然，如果选择大了，造成浪费，如果选择小了则存在安全隐患，以下是单相电用线的安全载流量标准，希望能给朋友做一些参考。

1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果截面积选大了，造成成本高，材料浪费。

现介绍导线选择口诀，供使用时参考。

三点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流"。

本口诀对各种绝缘载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。

"即：倍数随截面的增大而减小。

三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。

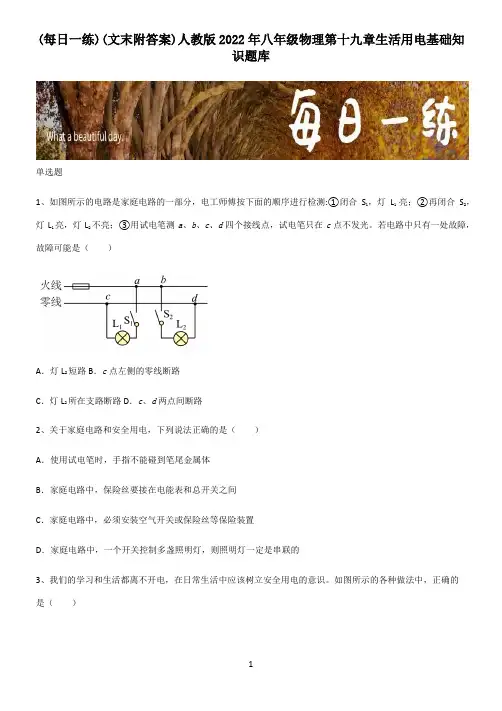

(每日一练)(文末附答案)人教版2022年八年级物理第十九章生活用电基础知识题库单选题1、如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路2、关于家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体B．家庭电路中，保险丝要接在电能表和总开关之间C．家庭电路中，必须安装空气开关或保险丝等保险装置D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的3、我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。

如图所示的各种做法中，正确的是（）A．用铜棒撬开通电的裸导线B．保持电器外壳良好的接地C．用测电笔辨别零线和火线D．在高压线附近钓鱼4、掌握安全用电常识，具有安全用电意识是我们必备的素质。

下列做法符合安全用电要求的是（）A．电器着火时不能用水灭火B．电线上晾衣物C．照明电路的安装方式D．大功率家用电器同时使用5、如图所示的家庭电路，连接方式正确的是A．B．C．D．6、关于短路及其危害，下列说法中不正确的是A．短路就是连接电路用的导线很短B．用电器短路时，该用电器不能继续工作C．家庭电路中，一个用电器短路时，其它用电器仍能工作D．电源短路时，电源会因发热而烧坏7、“注意安全，珍惜生命”是大家的共同心愿，如图中一些做法符合用电安全的是（）A．B．C．D．多选题8、下列选项中符合安全用电常识的是（）A．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用B．不要在手机充电过程中接打电话C．在更换台灯灯泡前应先切断电源D．当空气开关自动断开后，不做任何检查就立即闭合开关9、今天的生活处处需要用电，在用电过程中，我们可能会遇到以下4个选项描述的一些现象。

家庭电路的组成考点解析(一)、家庭电路：1、家庭电路的组成部分：低压供电线(火线零线)、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。

2、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。

3、家庭电路的各部分的作用：（1）、低压供电线：①给用户提供家庭电压的线路，分为火线和零线。

火线和零线之间有220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为 0V②测电笔：用途：用来辨别火线和零线种类：钢笔式，螺丝刀式。

使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。

（2）、闸刀（空气开关）：①作用：控制整个电路的通断，以便检测电路更换设备。

②安装：家庭电路的干路上，空气开关的静触点接电源线3、保险盒：材料：保险丝是由电阻率大、熔点较低的铅锑合金制成保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用③④连接：与所保护的电路串联，且一般只接在火线上⑤选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格：越粗额定电流越大。

注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替。

因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。

(二)、家庭电路电流过大的原因：1、原因：发生短路、用电器总功率过大。

2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝及时训练1．家庭电路中的各用电器都是联接人电路中的，而控制用电器的开关应与用电器联。

2．家庭电路的两根线分别为和，它们之间的电压是 V。

3．为了测量用户消耗了多少电能，要在家庭电路的干路上安装。

为了在电流增大到危险程度之前自动切断电路，要在电路中安装，并将它联在电路中。

4．家用保险丝是由电阻率、熔点的铅锑合金制成的。

5．三孔插座比两孔插座多的那个孔是跟相连的。

用电器的三脚插头插在三孔插座里，不仅把用电部分接入了电路，还把用电器的与连接起来。

生活用电1.顺序：进户线、电能表、总开关、保险装置、用电器。

2.保险丝（保险管、保险盒）采用电阻大熔点低的材料制成，保险丝熔断后不能用铁丝铜丝代替。

保险装置接在火线上。

3.保险丝熔断或空气开关掉闸后，不能立即更换保险丝或闭合空气开关，应检查电路无误后，再更换或闭合。

4.（1）开关应接在火线和用电器之间，为了更安全。

（单刀双掷走廊两头的开光控制同一盏灯）如图所示,是小华依据所学简单电路知识，设计的控制楼梯灯的三种方案电路。

从安全用电角度对方案进行评估，其中合理的是______ 。

理由是_______________。

（2）家庭电路各用电器之间是并联的；控制某用电器的开关和该用电器串联；小彩灯之间串联，但是每一个小彩灯并联一个电阻，某一个小彩灯灯丝断了，电流还可以通过电阻通过，其他的小彩灯照样发光。

（3）插座上有开关和指示灯，指示灯和插孔并联，开关在它们的干路上。

5.红线L线是火线又叫端线，蓝线N线是零线，花线E线叫地线，三孔插座左零右火上接地。

6．（1）试电笔使用时，手千万不能接触笔尖，但应该接触笔尾金属体。

（2）试电笔可以用来辨别零线火线，火线可以使小氖管发光，零线不可以；还可以用来检查电气设备的外壳是否带电。

（3）试电笔的电路中串联一个很大的电阻（约一百万欧姆）,这样使用试电笔使小氖管发光时，通过人体的电流很小，不会对人造成伤害。

7．（1）带金属外壳的大功率用电器必须配备三角插头，使用三孔插座。

（2）插头上标着E的导线连着用电器金属外壳，插座上相应的导线连着大地，当插头插入插座后，相当于将用电器的金属外壳接地。

（3）万一用电器的金属外壳和电源火线之间的绝缘损坏，使外壳带电，电流会流入大地，不会对人造成伤害，更安全。

（4）如果不使用三角插头有可能在漏电时（外壳与火线间的绝缘层损坏）使人触电。

（5）接外壳的“脚”做的长一些，保证接电时一定接地，更安全。

8. 漏电保护器可以监测地面上有无电流，当站在地上的人不小心接触了火线,电流经过人体流入大地，漏电保护器会迅速切断电流，保护人身安全。

照明电路的接线方法与故障及检修方法想要明白电路的接线方法，我们首先得明白照明回路的供电原理，然后我们才能清楚家装照明电路到底该如何接线。

首先给大家分析家装照明电路的供电原理：家装照明线路的电源引入点就是电表下口，然后接入空气开关的上口，再从空气开关下口引出照明回路的电源；每个照明回路主线都有一根火线和一根零线，从空气开关下口接触，零线直接接在灯上，火线要先进开关，然后再从开关引出一根火线，作为灯的控制线；所有灯的接线原理都是如此，单控、双控、多空无非就是增加了开关之间的控制线，主火线和零线都是从空开下口引出的那根火线和零线。

如何接线：以一个双控开关控制一盏灯为例，来介绍照明回路的灯和开关到底该如何接线；首先还是从空气开关引出一根火线和一根零线，零线很简单，直接进灯就可以了；火线要先到灯头处分线盒，从分线盒里并接出一根火线，然后这根火线再进入开关，接在火线进线L处；然后控制线从L1接出来，接至另一个双控开关的L1，控制线从L2接出来，接至另一个双控开关的L2；另一个双控开关的火线出现L再接至灯；这样接线就完成了；所以，灯的接线不可能像题主说的那样，先把所有开关并联起来，然后分别接各自控制的灯具，因为首先布管我们就没办法布置，其次好多控制线都无法连接；照明回路的布管和穿线都有着自己的规范要求，很多时候并不是我们想象的那么简单，建议还是找专业电工施工。

照明电路在使用时免不了会出故障而导致用户不能用电，这给生活带来许多不便。

所以，了解一些常见的电路故障以及学会一些必要的判断、检修方法是非常必要的。

这也可以培养我们运用所学知识解决实际问题的能力。

一、熟知的常见故障1.开路电灯不亮，用电器不工作，表明电路中出现开路。

开路时电路中无电流通过，该故障可用测电笔查出。

如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

2.短路就是指电流没有经过用电器而直接构成通路。

空气开关怎么接???新买了,2P40A作总开关无漏保1个, 2P 25A带漏保三个,空调一路,照明插座共一路,厨房卫生间共一路, 40A作进线总开关,请问从进线到总开关到另个三个怎么连接, 四个开关都有四个接口上下各两个接口,漏保开在漏保下面,请问怎么接,一定要正确的哦!!!!不知道你是否仅有一台1.5P挂机，如果不是这样，那40A的就小了，所有空开都是上面接火线的，所有漏保都是接地线的，按说你应该是把总进的火线接在40A上接口，从下口引出三条线接25A的上口，2 5A下口接照明和厨房，但25A能正常带你的空调很让人怀疑。

另外不用买2P的啊！接线盒里有一个零线排啊，零线是不用进开关的，直接接就行。

如果非要接上零线，那你按照火线的接法照的接就是了。

（就是上面的两个口一火一零）你最好能看看你的空调标牌，上面的电流是多少，就是A是多少，如果是25A你就不能用25A的，最少的用40A，总线最好选63A的。

以后就不会出现老掉闸的事了。

你选用的是单相双极开关。

进户线接2P40A的上端，从总开关（2P40A）下端出来就接到第一个RCD,然后一直用跳线连接到最后那个开关（也就是并联至第三个开关），这样就进线搞定了。

然后就把各分路电线分别对号入座就可以了（例如空调线路接一RCD、插座照明接一RCD、厨房浴室接一RCD），不过我看你的开关选择有点问题，应该是插座跟照明分开，也就是说，空调专线、插座专线接RCD，照明就用个双极开关就可以了！（10A）就差不多了，没必要用25A的RCD!希望你能理解我所说的！注；RCD：漏电保护（开关）器空气开关没法推上去家里空气开关的一个支路开关推不上去，该支路是负责空调的用电，跳闸时该支路上的空调没在使用，会是什么原因呢？故障的原因：一楼：1.空气开关已经损坏。

2.线路发生短路二楼：：看是否安装漏电保护器，如果安装的话再看漏电保护器的漏电保护按钮是否跳起，如果跳起按下去再试试。

上面这些都是推不上去的原因，还有一个可能是开关小，空调大，二者不匹配。

空开的规格及用线标准-导线选择口诀空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

有很大一部分用户对选择多大线径电缆而茫然，如果选择大了，造成浪费，如果选择小了则存在安全隐患，以下是单相电用线的安全载流量标准，希望能给朋友做一些参考。

1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A。

6平方毫米铜电源线的安全载流量－－48A。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果截面积选大了，造成成本高，材料浪费。

现介绍导线选择口诀，供使用时参考。

三点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流"。

本口诀对各种绝缘载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。

"即：倍数随截面的增大而减小。

三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。

1.家庭电路的组成以及各部分的作用和接法家庭电路的组成按由前到后的顺序主要有：进户线、电能表、总开关、保险装置、插座、用电器、导线等。

(1)电能表：①接法：装在干路上。

②作用：测量用户在一段时间内消耗的电能。

③铭牌：10(20) A 表示这个电能表的标定电流为 10_A，额定最大电流为 20_A。

3 000 r/(kW ·h) 表示接在这个电能表上的用电器，每消耗 1_kW ·h 的电能，电能表上的转盘转过 3_000 转。

(2)保险丝①作用：当电路中的电流过大时，自动熔断，切断电路，起保护作用。

②保险丝熔断的两大原因：电路发生短路；用电器的总功率过大。

③材料的要求：电阻较大、熔点较低的铅锑合金。

④注意事项：不允许用铁丝或铜丝来替代保险丝；不能将保险丝与闸刀开关的位置接反；更换保险丝后，首先应查清导致保险丝熔断的原因，排除故障后才能闭合总开关，恢复供电。

(3)插座①接法：并联在电路中；②三孔插座的接法：左零右火中接地。

(4)开关接法：与所控制的用电器串联；一般接在用电器和火线之间。

(5)灯螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。

2.试电笔的构造及使用(1)组成：从头到尾：笔尖金属体、绝缘外壳、高值电阻、氖管、弹簧、笔尾金属体。

(2)用法：用手接触笔尾金属体，笔尖接触电线，氖管发光表示接触的是火线，氖管不发光表示接触的是零线。

3.防止触电 (1)分类：单线触电、双线触电、高压电弧触电、跨步电压触电。

(2)对人体安全的电压：不高于 36_V。

(3)安全用电原则：不接触低压带电体、不靠近高压带电体。

考点 1 家庭电路的组成及连接【例 1】 (2016·青岛 )如图 16-1 所示家庭电路，吊灯和由开关 S 控制，墙上有一个固定插座。

请把电路连接完整。

图 16-1【解析】 (1)由于家庭电路中的各个用电器是并联连接，所以此电路中的两盏吊灯和并联，开关接在干路上同时控制两灯。

空开的规格及用线标准-导线选择口诀空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

有很大一部分用户对选择多大线径电缆而茫然，如果选择大了，造成浪费，如果选择小了则存在安全隐患，以下是单相电用线的安全载流量标准，希望能给朋友做一些参考。

1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果截面积选大了，造成成本高，材料浪费。

现介绍导线选择口诀，供使用时参考。

三点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流"。

本口诀对各种绝缘载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。

"即：倍数随截面的增大而减小。

三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。

空开的规格及用线标准-导线选择口诀空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

目前，家庭总开关常见的有闸刀开关配瓷插保险（已被淘汰）或空气开关（带漏电保护的小型断路器）。

目前家庭使用DZ系列的空气开关，常见的有以下型号/规格： C16、 C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

有很大一部分用户对选择多大线径电缆而茫然，如果选择大了，造成浪费，如果选择小了则存在安全隐患，以下是单相电用线的安全载流量标准，希望能给朋友做一些参考。

1平方毫米铜电源线的安全载流量－－17A。

1.5平方毫米铜电源线的安全载流量－－21A。

2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

在安装电器配电设备中，经常遇到导线的选择问题，正确选择导线是项十分重要的工作，如果导线的截面积选小了，电器负载大易造成电器火灾的后果；如果截面积选大了，造成成本高，材料浪费。

现介绍导线选择口诀，供使用时参考。

三点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温加折铜升级，穿管根数二三四，八、七、六折满载流"。

本口诀对各种绝缘载流量(安全电流)不是直接指出，而是"截面乘上一定的倍数来表示，通过运算而得。

"即：倍数随截面的增大而减小。

三点五下乘以九，往上减一顺号走"是说3.5mmz以下的各种截面积铝芯绝缘线，其载流量约为截面数的9倍。

(每日一练)(文末附答案)2022届八年级物理第十九章生活用电重点易错题单选题1、如图所示的家庭照明电路中某处存在故障。

电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0。

当只闭合开关S、S1时，灯泡L0正常发光，灯泡L1不发光；当只闭合开关S、S2时，L0和L2都呈暗红色（比正常发光状态暗得多）。

由此可以确定（）A．L1灯头接线处断路B．L1灯头接线处短路C．开关S1短路D．L2灯头接线处短路2、将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．3、输电线进户后，经过家庭电路元件再连接用电器，图中连接顺序正确的是（）A．B．C．D．4、下列关于安全用电常识说法错误的是（）A．三脚插头较长的那只脚无用B．保险装置、插座、家用电器达到使用寿命应及时更换C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关D．当家庭电路起火时，应先断开电路再灭火5、如图是武汉某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220V，频率是50HzB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光6、下列关于安全用电常识说法错误的是（）A．三脚插头较长的那只脚无用B．保险装置、插座、家用电器达到使用寿命应及时更换C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关D．当家庭电路起火时，应先断开电路再灭火7、图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（）A．电能表是测量电功率的仪器B．断路器应该安装在Q处而不是P处C．测电笔在插座接地孔检测时，氖管会发光D．使用测电笔时，图乙的方法错误而图丙的方法正确多选题8、如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时人体起到保护作用的是（）A．空气开关B．漏电保护器C．保险装置D．三孔插座9、下列关于生活用电的叙述说法正确的是（）A．控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线B．三孔插座的中间的孔是接火线的C．有金属外壳的用电器，金属外壳一定要接地线D．站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流10、“安全用电，珍爱生命”是同学们应有的意识，小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是（）A．在①位置安装空气开关B．在②位置安装空气开关C．在③位置安装漏电保护器D．在④位置安装漏电保护器综合题11、阅读短文，回答问题.漏电保护器根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器．其示意图如图甲所示，其内部结构相当于一个自动开关，正常情况下，住户家中没有电流流向地面，即图中I3为零，进户线中流入的电流I1和流出的电流I2相等，漏电保护器内部自动开关处于闭合状态．如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路后流向地面），即图中的I3不为零，就会造成I1和I2不相等，当I1和I2的差异达到一定值，保护器内部自动开关就会立即断开．排除漏电故障后，重新合闸即可恢复供电．为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换．（1）关于漏电保护器，下列说法正确的是______．A．当电路发生短路时，漏电保护器会自动切断电路B．人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路C．正常情况下家庭电路中火线中的电流大于零线中的电流D．漏电保护器跳闸后按下试验按钮即可恢复供电（2）如果发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为______．（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为2000Ω，人与地面、电线等的接触电阻为3500Ω，电路中安装了规格为如图丙所示的漏电保护器，该漏电保护器______（填“能”或“不能”）及时断开电路．（4）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反，此时如果将洗衣机的三脚插头插入该插座，漏电保护器______（填“会”或“不会”）断开，理由是______．（5）漏电保护器的试验电路，由一只试验开关S与电阻R组成，闭合试验开关S就能模拟漏电情形，试验电路的连接符合要求的是______．12、远距离传输远距离输电输电要用导线，如果导线很短，电阻很小可忽略，而远距离输电时，导线很长，电阻大不能忽略。

家庭强电箱中空开和保护设计规范设置要求篇一：如何正确配置家庭强电电源配电箱【如何正确配置家庭强电电源配电箱】对于新买房的住户来说，有很多人不知道该怎样配置自己家庭的配电箱。

也包括现在社会上有很多电工也不完全明白怎样配置配强电电源配电箱；很多住户新买来的房子都是房地产开发商已经安装好的电源配电箱，很多住户为了节约金钱忽视了安全，也将就使用开发商的原始设备使用，很多安全隐患就在这方面发生的。

下面我给大家说说怎样完整的配置家庭里面的强电电源配置,我们以正泰为例：总空开、插座、照明用什么类型的，这些配置都是有讲究的。

1、总空开：正泰（CHNT）空气开关+漏电断路器63A（家用一般40A足已，如果电器夏天开得很多可以改用63A，当然，也要根据自身房子空间决定）2、避雷器：正泰（CHNT）家用避雷器15KA-2P3、厨房照明：1P+N空气开关+漏电保护器 10A（家用一般以10A-25A就可以了，我们这里选用10A就可以了，厨房一般只有1-2盏吸顶灯10A足以应付。

）餐厅、客厅照明：1P+N空气开关+漏电保护器 20A（餐厅和客厅一般选用10A-20A，因为餐厅和客厅共用一个空开，客厅一般的灯类居多所以我们保守一点选用16A-20A。

根据自身房子空间决定）主卧、次卧照明：1P+N空气开关+漏电保护器 10A。

4、厨房插座：正泰（CHNT）小型断路器/家用空气开关NBE7LE-2P/32A。

餐厅、客厅插座：正泰（CHNT）小型断路器/家用空气开关NBE7LE-2P/40A。

（客厅有很多电器，比如：立柜空调、中央空调、移动式空调、饮水机、电视等。

根据自身房子空间决定）主卧、次卧插座：正泰（CHNT）小型断路器/家用空气开关NBE7-LE 2P/25A（主卧和次卧共用一个空开，考虑到夏天天气炎热，空调使用很频繁，所以我们选用25A-32A足已，因为现在很多卧室空间都不是很大，一般采用1.5P-2P的壁挂式直流变频空调。
