机械零件的强度计算

机械零件的强度引言机械零件是由材料制成的组成机械装置的部件。

为了保证机械装置的可靠性和安全性，机械零件的强度是一个非常重要的指标。

本文将介绍机械零件的强度及其相关知识。

机械零件的强度概述机械零件的强度是指零件能够承受的最大外力或最大应力。

在设计和制造机械零件时，需要考虑零件将承受的作用力和应力，以确保零件的强度能够满足设计要求。

强度与材料的关系机械零件的强度与所选用的材料有密切关系。

不同的材料具有不同的强度特性，如延性、硬度和可塑性等。

在选择材料时，需要考虑零件的工作环境、载荷和特殊要求，以确定适用的材料。

强度计算计算机械零件的强度是设计过程中的重要一环。

通常，强度计算可以采用材料的力学性质和几何尺寸进行分析。

以下是一些常用的强度计算方法：应力计算在机械零件的设计过程中，常常需要计算零件内的应力分布。

应力是作用在材料上的力与材料截面积的比值，可以用公式σ=F/A计算。

失效判据机械零件的强度设计还需要考虑零件的失效情况。

常见的失效模式有弯曲、疲劳和断裂等。

为了避免失效，需要采用适当的失效判据来进行强度设计。

安全系数在进行强度计算时，通常还应考虑安全系数。

安全系数是指实际工作载荷与零件所能承受的最大载荷的比值。

合理的安全系数能够确保零件在工作过程中不会超过其强度极限。

强度测试为了验证机械零件的强度设计是否合理，常常需要进行强度测试。

强度测试可以通过实验室测试、数值模拟和现场监测等方法进行。

测试结果可以用于评估零件的强度性能和寿命预测。

强度改进和优化在机械设计中，强度改进和优化是一个不断进行的过程。

通过不断改进材料的选择、结构设计和加工工艺等方面，可以提高机械零件的强度性能，延长零件的使用寿命。

结论机械零件的强度是确保机械装置可靠运行的关键因素之一。

了解机械零件的强度特性、强度计算、强度测试和强度改进等知识，对于机械设计工程师和制造工程师来说，都是非常重要的。

只有通过合理的强度设计和优化，才能保证机械零件在工作过程中不会出现失效和故障，从而保证机械装置的正常运行和使用寿命。

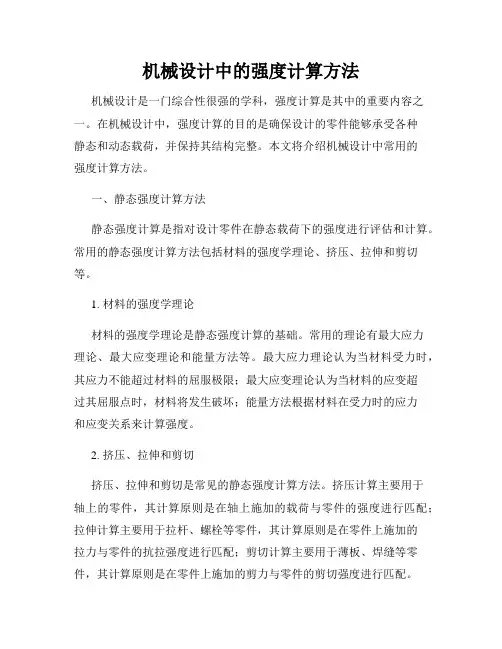

机械设计中的强度计算方法机械设计是一门综合性很强的学科，强度计算是其中的重要内容之一。

在机械设计中，强度计算的目的是确保设计的零件能够承受各种静态和动态载荷，并保持其结构完整。

本文将介绍机械设计中常用的强度计算方法。

一、静态强度计算方法静态强度计算是指对设计零件在静态载荷下的强度进行评估和计算。

常用的静态强度计算方法包括材料的强度学理论、挤压、拉伸和剪切等。

1. 材料的强度学理论材料的强度学理论是静态强度计算的基础。

常用的理论有最大应力理论、最大应变理论和能量方法等。

最大应力理论认为当材料受力时，其应力不能超过材料的屈服极限；最大应变理论认为当材料的应变超过其屈服点时，材料将发生破坏；能量方法根据材料在受力时的应力和应变关系来计算强度。

2. 挤压、拉伸和剪切挤压、拉伸和剪切是常见的静态强度计算方法。

挤压计算主要用于轴上的零件，其计算原则是在轴上施加的载荷与零件的强度进行匹配；拉伸计算主要用于拉杆、螺栓等零件，其计算原则是在零件上施加的拉力与零件的抗拉强度进行匹配；剪切计算主要用于薄板、焊缝等零件，其计算原则是在零件上施加的剪力与零件的剪切强度进行匹配。

动态强度计算是指对设计零件在动态载荷下的强度进行评估和计算。

常用的动态强度计算方法包括疲劳寿命计算、冲击载荷计算和振动计算等。

1. 疲劳寿命计算疲劳寿命计算用于评估设计零件在长期循环加载下的寿命。

常用的疲劳寿命计算方法有Wöhler曲线法和应力寿命法。

Wöhler曲线法建立了材料的应力与寿命关系曲线，通过对应力幅与平均应力的比值进行计算；应力寿命法通过疲劳试验获取材料的应力寿命曲线，并根据实际应力进行计算。

2. 冲击载荷计算冲击载荷计算用于评估设计零件在瞬态载荷下的强度。

常用的冲击载荷计算方法有冲击动力学分析法和能量法。

冲击动力学分析法通过分析冲击过程中的应力、应变和位移等参数，以及材料的冲击性能来计算强度；能量法基于能量守恒定律，将冲击能量与零件吸收能量进行比较。

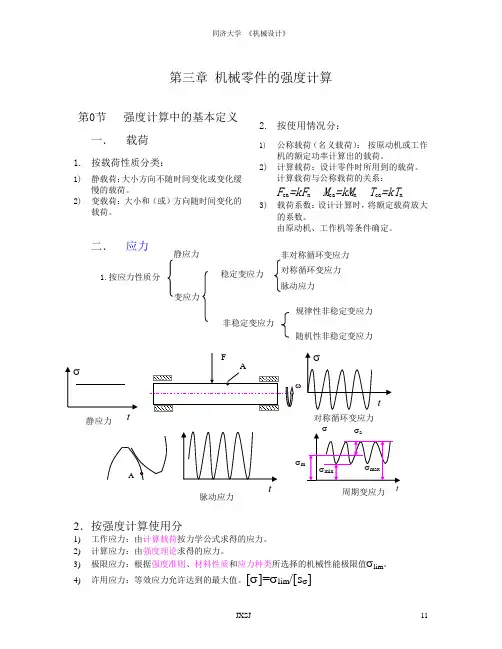

第三章 机械零件的强度计算第0节 强度计算中的基本定义 一． 载荷1. 按载荷性质分类：1) 静载荷：大小方向不随时间变化或变化缓慢的载荷。

2) 变载荷：大小和（或）方向随时间变化的载荷。

2. 按使用情况分：1)公称载荷（名义载荷）： 按原动机或工作机的额定功率计算出的载荷。

2) 计算载荷：设计零件时所用到的载荷。

计算载荷与公称载荷的关系：F ca =kF n M ca =kM n T ca =kT n3) 载荷系数：设计计算时，将额定载荷放大的系数。

由原动机、工作机等条件确定。

二． 应力2．按强度计算使用分1) 工作应力：由计算载荷按力学公式求得的应力。

2) 计算应力：由强度理论求得的应力。

3) 极限应力：根据强度准则、材料性质和应力种类所选择的机械性能极限值σlim 。

4) 许用应力：等效应力允许达到的最大值。

[σ]=σlim /[s σ]稳定变应力 非稳定变应力对称循环变应力脉动应力 规律性非稳定变应力随机性非稳定变应力 静应力 对称循环变应力 脉动应力σ周期变应力第1节 材料的疲劳特性一． 疲劳曲线 1． 疲劳曲线给定循环特征γ=σlim /σmax ，表示应力循 环次数N 与疲劳极限σγ的关系曲线称为疲 劳曲线（或σ-N ）。

2． 疲劳曲线方程1) 方程中参数说明a) 低硬度≤350HB ，N 0=107 高硬度>350HB ，N 0=25×107b) 指数m ：c) 不同γ，σ-N 不同；γ越大，σ也越大。

…二、 限应力线图1) 定义：同一材料，对于不同的循环特征进行试验，求得疲劳极限，并将其绘在σm -σa坐标系上，所得的曲线称为极限应力线图。

CN N m m N ==0γγσσr N N k mNN σσσγγ==0mNN k N 0=整理：即：其中：N 0--循环基数σγ--N 0时的疲劳极限k N --寿命系数用线性坐标表示的疲劳曲线ND2)简化曲线3)σ-N与σm-σa关系a) σ-N曲线：同一循环特征下、不同循环次数。

第三章 机械零件的强度计算第0节 强度计算中的基本定义 一． 载荷1. 按载荷性质分类：1) 静载荷：大小方向不随时间变化或变化缓慢的载荷。

2) 变载荷：大小和（或）方向随时间变化的载荷。

2. 按使用情况分：1)公称载荷（名义载荷）： 按原动机或工作机的额定功率计算出的载荷。

2) 计算载荷：设计零件时所用到的载荷。

计算载荷与公称载荷的关系：F ca =kF n M ca =kM n T ca =kT n3) 载荷系数：设计计算时，将额定载荷放大的系数。

由原动机、工作机等条件确定。

二． 应力2．按强度计算使用分1) 工作应力：由计算载荷按力学公式求得的应力。

2) 计算应力：由强度理论求得的应力。

3) 极限应力：根据强度准则、材料性质和应力种类所选择的机械性能极限值σlim 。

4) 许用应力：等效应力允许达到的最大值。

[σ]=σlim /[s σ]稳定变应力 非稳定变应力对称循环变应力脉动应力 规律性非稳定变应力随机性非稳定变应力 静应力 对称循环变应力 脉动应力σ周期变应力第1节 材料的疲劳特性一． 疲劳曲线 1． 疲劳曲线给定循环特征γ=σlim /σmax ，表示应力循 环次数N 与疲劳极限σγ的关系曲线称为疲 劳曲线（或σ-N ）。

2． 疲劳曲线方程1) 方程中参数说明a) 低硬度≤350HB ，N 0=107 高硬度>350HB ，N 0=25×107b) 指数m ：c) 不同γ，σ-N 不同；γ越大，σ也越大。

…二、 限应力线图1) 定义：同一材料，对于不同的循环特征进行试验，求得疲劳极限，并将其绘在σm -σa坐标系上，所得的曲线称为极限应力线图。

CN N m m N ==0γγσσr N N k mNN σσσγγ==0mNN k N 0=整理：即：其中：N 0--循环基数σγ--N 0时的疲劳极限k N --寿命系数用线性坐标表示的疲劳曲线ND2)简化曲线3)σ-N与σm-σa关系a) σ-N曲线：同一循环特征下、不同循环次数。

机械设计中的强度计算方法在机械设计中，强度计算是一个极其重要的环节。

无论是机械产品的设计还是机械结构的分析，都需要对其强度进行计算和验证。

因此，强度计算方法的正确性和准确性在机械工程中具有决定性的作用。

1. 强度计算的基本原理强度计算是机械设计的重要组成部分，目的是为了评估机械部件在使用过程中是否能够承受所受到的所有荷载，并且不会发生破坏。

其基本原理是根据机械零件的几何形状、材料性质、荷载特性以及破坏的准则来进行计算。

在强度计算中，最常用的计算方法是破坏理论和损伤理论。

破坏理论是指在机械零件在受到一定荷载作用后，破坏所能承受的最大值，其包括极限强度和疲劳极限强度两种计算方法。

而损伤理论则是在机械零件在受到很小荷载作用后，随着荷载的不断增大，机械零件逐渐损伤，最终发生破坏。

2. 强度计算的常用方法从强度计算的物理实质来看，其方法多种多样，常用的方法有破坏理论、有限元法和弹性力学法等。

破坏理论破坏理论是强度计算中最常用的方法之一，其基本假设是材料具有弹塑性的本质。

常用的破坏理论有极限强度理论、最大剪应力理论、最大正应力理论等。

其中，极限强度理论认为，材料在某一特定条件下能够承受的最大荷载与其材料的极限强度有关。

而其他破坏理论则更注重不同的应力状态下材料之间的差异，例如最大正应力理论认为，材料受力时发生破坏的条件是正应力达到其正应力极限时。

有限元法有限元法是综合应用物理力学、数学和计算机科学等学科的一种现代计算方法。

在机械工程领域中，有限元法主要用于机械零件的强度计算和疲劳寿命评估。

其步骤包括建立有限元模型、计算应力和应变、确定材料参数和荷载情况，最终得到机械部件的强度计算结果。

弹性力学法弹性力学法是对材料弹性和刚性的研究方法。

在机械工程中，其常用于解决静力学问题，如机械部件受荷时的应变和应力分布。

在弹性力学法中，常用的方法有弯曲理论、材料力学、接触力学和薄板理论等。

3. 常见的强度计算实例强度计算方法的应用范围非常广泛，涉及到各种类型的机械零件和结构。

机械零件的疲劳强度计算1.疲劳强度计算基础疲劳强度计算的基础是疲劳试验数据。

通过疲劳试验，可以得到不同应力水平下的应力与循环寿命的关系，即疲劳试验曲线。

然后通过统计方法，计算出零件在极限寿命设计条件下的疲劳强度。

2.标准疲劳曲线标准疲劳曲线是指确定零件疲劳强度的一种方法。

根据标准疲劳曲线，可以通过查表或计算，得到具体应力水平下的寿命和强度。

3.应力集中系数机械零件在实际工作中常常存在应力集中现象。

应力集中系数是考虑应力集中对零件疲劳强度影响的一个修正系数。

根据零件形状和载荷条件，可以确定相应的应力集中系数，从而修正零件的疲劳强度。

4.疲劳裕度系数疲劳裕度系数是指零件的实际应力与允许应力之比。

疲劳裕度系数是确定零件设计是否合理的一个重要参数。

如果疲劳裕度系数小于1，说明零件存在疲劳强度不足的风险；如果疲劳裕度系数大于1，说明零件在设计寿命内连续运行是安全的。

5.SN曲线法SN曲线法是一种常用的疲劳强度计算方法，通过试验或经验得到不同应力水平下的应力与寿命关系，即SN曲线。

通过与实际应力相比较，可以得到零件的寿命。

6.工程应力法工程应力法是一种简化的疲劳强度计算方法。

该方法根据零件在实际工况中的应力分布情况，选择合适的应力部位，计算得到平均应力，然后根据SN曲线法得到寿命。

7.有限元分析方法有限元分析方法是一种基于数值模拟的疲劳强度计算方法。

通过建立零件的有限元模型，并给定边界条件和载荷条件，可以计算出零件的应力分布情况。

然后通过与SN曲线法相结合，得到零件的疲劳寿命。

总之，机械零件的疲劳强度计算是一个复杂的工作，需要深入研究零件的应力分布、载荷条件、材料性能以及疲劳试验数据等方面，综合运用不同的计算方法和理论，以保证零件在实际工作条件下的安全性和可靠性。
