华中8型数控系统操作说明书（铣床）V2.4系列前言本说明书较全面地介绍了HNC-8型数控系统调试、编程或应用方法，是用户快速学习和使用本系统的基本说明书。
本说明书的更新和升级事宜，由武汉华中数控股份有限公司授权并组织实施。
未经本公司授权或书面许可，任何单位或个人无权对本说明书内容进行修改或更正，本公司概不负责由此而造成的客户损失。
HNC-8型系列数控系统说明书中，我们将尽力叙述各种与该系统应用相关的事件。
由于篇幅限制及产品开发定位等原因，不能也不可能对系统中所有不必做或不能做的事件进行详细的叙述。
因此，本说明书中没有特别描述的事件均可视为“不可能”或“不允许”的事件。
此说明书的版权归武汉华中数控股份有限公司，任何单位与个人进行出版或复印均属于非法行为，我公司将追究其法律责任。
限于编者水平，书中肯定有很多缺点和不妥之处，望广大用户不吝赐教。
注意关于“限制事项”及“可使用的功能”等的说明事项，机床制造商提供的说明书优先于本说明书。
请在进行实际加工前进行空运转，进行加工程序、刀具补偿量、工件偏置量等的确认。
本说明书未加说明的事情，请解释为“不可行”。
本说明书在编写时，假定所有选项功能均已配备。
使用时请通过机床制造商提供的规格书进行确认。
各机床的相关说明，请参考机床制造商提供的说明书。
可使用的画面及功能因各NC系统(或版本)而异。
使用前请务必确认规格。
目录目录 (i)前言 (vi)1概述 (7)1.1基本操作概要 (7)1.2基本功能概要 (8)1.3基本显示界面概要 (9)1.3.1加工显示界面 (9)1.3.2程序选择及编辑界面 (11)1.3.3加工设置界面 (12)2操作设备 (13)2.1系统主机面板（NC面板） (13)2.1.1系统主机面板区域划分 (13)2.1.2显示界面区域划分 (14)2.1.3主机面板按键定义 (15)2.1.4MDI键盘按键定义 (16)2.2机床操作面板（MCP面板） (18)2.2.1机床操作面板区域划分 (18)2.2.2机床操作面板按键定义 (19)2.3手持单元 (22)3显示界面 (23)3.1显示界面选择及菜单结构 (23)3.1.1界面及菜单选择的一般操作 (23)3.1.2功能菜单结构 (24)3.2“加工”功能集显示界面及基本操作 (34)3.2.1“加工”功能集界面及功能概要 (34)3.2.1.1加工集界面区域划分 (35)3.2.1.2图形及G代码区域显示切换 (36)3.2.1.3坐标图形显示区域“大字坐标”显示设置 (36)3.2.1.4坐标图形显示区域“联合坐标”显示设置 (36)3.2.1.5加工、调试信息区域显示切换 (36)3.2.1.6加工资讯区域显示切换 (37)3.2.2“选择程序”子界面 (37)3.2.2.1选择盘中程序加载为当前加工程序 (37)3.2.2.2选择目录中程序为当前加工程序 (38)3.2.2.3退出文件目录 (38)3.2.2.4后台编辑当前加工程序 (38)3.2.2.5后台编辑非当前加工程序 (39)3.2.2.6后台编辑创建新程序 (39)3.2.3“编辑程序”子界面 (40)3.2.3.2创建新程序 (41)3.2.3.3块操作 (41)3.2.4“校验”子界面 (42)3.2.4.1“校验”运行 (42)3.2.4.2“校验”退出 (42)3.2.5“轨迹设置”子界面 (43)3.3“设置”功能集界面及基本操作 (44)3.3.1“设置”功能集界面及功能概要 (44)3.3.2“刀补”子界面 (45)3.3.2.1刀长补直接输入方式 (46)3.3.2.2刀长补当前位置输入方式 (46)3.3.2.3刀长补增量输入方式 (47)3.3.2.4刀长补相对实际输入方式 (47)3.3.3“坐标系”子界面 (47)3.3.3.1坐标值直接输入方式 (48)3.3.3.2当前值输入方式 (49)3.3.3.3增量值输入方式 (49)3.3.4“刀具寿命”子界面 (50)3.3.4.1刀具寿命指标设置 (50)3.3.4.2刀具寿命报警策略设置 (51)3.3.5“工件测量”子界面 (51)3.3.6“自动对刀”子界面 (53)3.3.7“手动MS”子界面 (54)3.4“程序”功能集界面及基本操作 (55)3.4.1“程序”功能集界面及功能概要 (55)3.4.2系统盘、U盘、网盘文件管理 (56)3.4.2.1管理程序查找 (56)3.4.2.2程序复制、粘贴 (56)3.4.2.3程序删除 (57)3.4.3创建新程序 (57)3.4.4程序重命名 (57)3.4.5程序标记设置 (58)3.4.6程序按名称、时间排序 (58)3.4.7程序读写属性设置 (58)3.4.8新建目录 (58)3.5“诊断”功能集界面及基本操作 (59)3.5.1“诊断”功能集界面及功能概要 (59)3.5.2报警历史导出 (60)3.5.3状态记录导出 (60)3.5.4“梯形图”子界面 (61)3.5.4.1梯图监控 (61)3.5.4.2梯图编辑 (62)3.5.4.3梯图信息 (62)3.5.5寄存器状态、宏变量值显示 (66)3.6“维护”功能集界面及基本操作 (67)3.6.1“维护”功能集界面及功能概要 (67)3.6.2参数设置操作 (68)3.6.3参数生效形式及操作 (69)3.6.4“参数分类”子界面 (70)3.6.4.1参数分类值直接输入 (71)3.6.4.2螺距误差补偿值直接输入 (71)3.6.5管理权限分类及切换 (72)3.6.6系统升级操作 (74)3.6.7数据管理操作 (75)3.6.8用户设定操作 (77)3.6.8.1显示设定 (77)3.6.8.2设置“P参数” (78)3.6.8.3设置“M代码” (79)3.6.8.4设置“PLC开关” (81)3.6.8.5通讯设定 (82)3.6.8.6个性化设定 (89)3.6.9工艺包设定操作 (90)4上电、关机、安全保护、急停 (92)4.1上电 (92)4.2关机 (92)4.3超程保护及超程解除 (93)4.3.1超程保护 (93)4.3.2硬超程解除 (93)4.3.3软超程解除 (94)4.4急停 (94)4.4.1进给保持 (94)4.4.2复位 (94)4.4.3急停 (95)5手动操作及速度修调 (96)5.1手动返回参考点 (96)5.2手动工进移动坐标轴 (97)5.3手动快速移动坐标轴 (98)5.4手轮进给移动坐标轴 (99)5.5手动主轴控制 (100)5.6其他手动操作 (101)5.7速度修调 (102)5.7.1进给速度修调 (102)5.7.2快移速度修调 (102)6程序编辑及管理 (103)6.1程序查找 (103)6.1.1加工或编辑程序的查找 (103)6.1.1.2“查找”功能查找各盘下的程序 (104)6.1.1.3“查找”功能查找目录下的程序 (104)6.1.2管理程序（需传输及删除程序）的查找 (105)6.1.2.1直接查找 (105)6.1.2.2“查找”功能查找各盘下的程序 (106)6.1.2.3“查找”功能查找目录下的程序 (106)6.2程序编辑 (107)6.2.1创建新建程序 (107)6.2.1.1“加工”集下创建新建程序 (107)6.2.1.2“程序”集下创建新建程序 (108)6.2.2程序的修改编辑 (109)6.2.2.1当前加载程序的编辑修改 (109)6.2.2.2非加载程序的后台编辑修改 (109)6.2.3程序另存 (110)6.2.3.1“当前加载程序”的程序另存 (110)6.2.3.2“非加载程序”的程序另存 (111)6.2.4程序段的复制粘贴 (112)6.3程序管理 (113)6.3.1文件目录及程序重命名 (113)6.3.2文件目录及程序的复制粘贴 (113)6.3.3程序删除 (114)6.3.3.1“加工”集下的程序删除 (114)6.3.3.2“程序”集下的程序删除 (115)7自动操作 (116)7.1自动运行 (116)7.1.1加载加工程序 (116)7.1.1.1加载新程序为加工程序 (116)7.1.1.2加载已有程序为加工程序 (117)7.1.2程序运行 (117)7.1.3程序校验 (118)7.1.4程序图形仿真 (118)7.2自动运行控制 (119)7.2.1单段运行 (119)7.2.2跳段运行 (120)7.2.3从任意段运行 (120)7.2.4停止运行 (122)7.2.5选择停止运行 (122)7.2.6暂停运行 (123)7.2.7终止运行 (124)7.3MDI运行 (125)7.4手摇试切 (127)7.5加工信息查询 (128)8对刀及加工设置 (129)8.1手动对刀操作 (129)8.2工件测量 (132)8.2.1中心测量 (132)8.2.2平面测量 (134)8.2.3圆心测量 (135)8.3自动对刀 (136)8.3.1单刀单工件测量 (137)8.3.2单刀多工件测量 (139)8.3.3多刀多工件测量 (141)8.4F/S加工设置 (145)9机床调试 (146)9.1系统升级 (146)9.1.1系统升级操作 (146)9.1.2系统备份操作 (147)9.2批量调试 (148)9.2.1批量载入调试 (148)9.2.2批量备份调试 (149)9.3螺距误差补偿 (150)9.3.1螺距误差补偿数据文件的生成 (150)9.3.2螺补误差补偿子界面操作 (151)9.3.3螺距误差补偿数据文件导入 (152)10用户使用与维护信息 (154)10.1环境条件 (154)10.2接地 (154)10.3供电条件 (155)10.4风扇过滤网清尘 (155)10.5长时间闲置后使用 (155)前言尊敬的客户：对于您选用华中数控系统股份有限公司的产品，本公司深感荣幸，并诚挚的感谢！本说明书详细介绍了华中8型数控铣系统的界面、操作等事宜，但由于篇幅限制及产品开发定位等原因，该说明书不可能对系统中所有不必做或不能做的事件进行详细的叙述。
华中HNC-8/A/B/C系列全数字现场总线数控系统HNC-8系列数控系统是华中数控2010年通过自主创新, 研发的新一代基于多处理器的总线型高档数控系统。
系统充分发挥多处理器的优势, 在不同的处理器分别执行HMI、数控核心软件及PLC, 充分满足运动控制和高速PLC控制的强实时性要求, HMI操作安全、友好。
采用总线技术突破了传统伺服在高速高精时数据传输的瓶颈, 在极高精度和分辨率的情况下可获得更高的速度, 极大提高了系统的性能。
系统采用3D实体显示技术实时监控和显示加工过程, 直观地保证了机床的安全操作。
华中HNC-8系列全数字现场总线数控系统结构框图●主要配置特点:●开放式、全数字、总线式体系结构；●支持多种现场总线（NCUC.ETHERCAT等）；●最大支持8通道, 每通道最大8轴联动；●Windows、Linux软件平台；●插补周期可设置, 最小0.2ms；●可同时建立48个工件坐标系；●刀具管理功能1000以上；●基于机床动力学特性的三次样条插补。
根据机床动力学性能优化加工过程的速度、加速度以及捷度。
抑制机床振颤, 从而提供稳定、高精度的切削过程, 保证高的切削品质；●高效前瞻控制算法。
最大前瞻段数可达2000段, 特别适合模具的高效高精加工；●软件PLC, 梯形图编程；●区域保护功能。
提供2/3维区域保护, 在仿真或加工时, 如果刀具或工件进入保护区域, 可以按用户预先设定的动作进行提示、报警、进给保持、急停处理等；●加工仿真以及加工过程实体显示。
在加工程序仿真和加工过程中, 可实时以实体的方式动态显示材料去除过程；●空间误差及热变形误差补偿；●RTCP功能（五轴联动刀具中心点控制）。
华中系统数控铣床操作步骤操作步骤如下：1.准备工作a.检查数控铣床的机床本体和控制系统是否正常工作。
b.检查铣刀和刀柄是否安装好，并且与工件相匹配。
c.确保工件安全固定在工作台上，并且对应的夹持装置已经安装好。
2.打开数控铣床a.启动数控铣床的电源，确保机床正常通电。
b.打开控制系统，并登录到操作界面。
3.设置工件坐标系a.使用手动方式将铣刀移动到工件的初始位置。
b.进入坐标系设置界面，设置工件坐标系的原点和参考点。
c.使用数控铣床的手柄或者键盘精确设置工件的初始位置坐标。
4.设置切削参数a.进入切削参数设置界面，选择合适的切削速度、进给速度和刀具路径。
b.根据工件的材料和形状设计合理的切削参数。
c.输入切削参数到控制系统，确保切削过程的稳定和高效。
5.编程a.根据工件的设计图纸，使用编程软件编写数控程序。
b.程序中包括切削路径、坐标点、切削速度和进给速度等相关信息。
c.将编写的程序输入到数控铣床的控制系统中。
6.执行切削a.确认切削程序加载到数控铣床的控制系统中。
b.在控制系统中选择合适的切削模式，如自动模式或者单步模式。
c.启动切削过程，数控铣床将自动执行编写的切削程序。
7.监控切削过程a.在切削过程中，及时观察工件和切削状态。
b.当发现切削异常或者工件材料不符合预期时，及时停机检查并调整切削参数。
c.根据需要，调整切削速度、进给速度等切削参数，以达到更好的切削效果。
8.完成切削a.当切削程序执行完毕后，数控铣床将自动停止切削过程。
b.关闭数控铣床的电源，结束操作。
以上就是华中系统数控铣床的操作步骤。
在使用数控铣床时，需要熟悉掌握操作方法，并根据工件的要求进行合理的切削参数设置，以保证铣削的质量和效率。

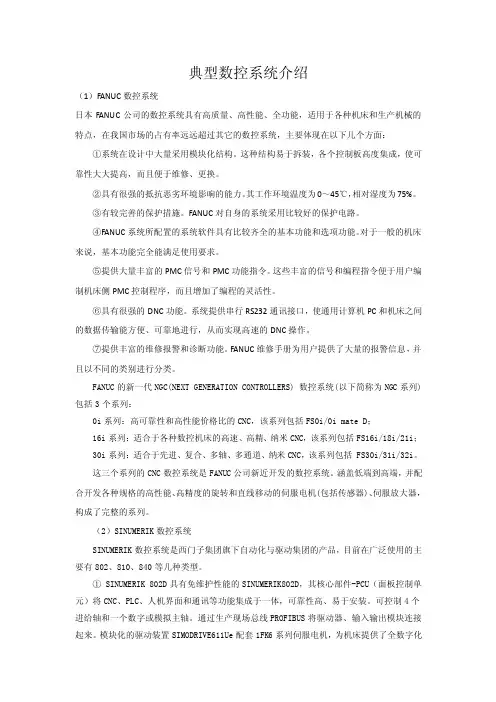

典型数控系统介绍（1）FANUC数控系统日本FANUC公司的数控系统具有高质量、高性能、全功能，适用于各种机床和生产机械的特点，在我国市场的占有率远远超过其它的数控系统，主要体现在以下几个方面：①系统在设计中大量采用模块化结构。
这种结构易于拆装，各个控制板高度集成，使可靠性大大提高，而且便于维修、更换。
②具有很强的抵抗恶劣环境影响的能力。
其工作环境温度为0～45℃，相对湿度为75%。
③有较完善的保护措施。
FANUC对自身的系统采用比较好的保护电路。
④FANUC系统所配置的系统软件具有比较齐全的基本功能和选项功能。
对于一般的机床来说，基本功能完全能满足使用要求。
⑤提供大量丰富的PMC信号和PMC功能指令。
这些丰富的信号和编程指令便于用户编制机床侧PMC控制程序，而且增加了编程的灵活性。
⑥具有很强的DNC功能。
系统提供串行RS232通讯接口，使通用计算机PC和机床之间的数据传输能方便、可靠地进行，从而实现高速的DNC操作。
⑦提供丰富的维修报警和诊断功能。
FANUC维修手册为用户提供了大量的报警信息，并且以不同的类别进行分类。
FANUC的新一代NGC(NEXT GENERATION CONTROLLERS) 数控系统(以下简称为NGC系列)包括3个系列：0i系列：高可靠性和高性能价格比的CNC，该系列包括FS0i/0i mate D；16i系列：适合于各种数控机床的高速、高精、纳米CNC，该系列包括FS16i/18i/21i；30i系列：适合于先进、复合、多轴、多通道、纳米CNC，该系列包括 FS30i/31i/32i。
这三个系列的CNC数控系统是FANUC公司新近开发的数控系统。
涵盖低端到高端，并配合开发各种规格的高性能、高精度的旋转和直线移动的伺服电机(包括传感器)、伺服放大器，构成了完整的系列。
（2）SINUMERIK数控系统SINUMERIK数控系统是西门子集团旗下自动化与驱动集团的产品，目前在广泛使用的主要有802、810、840等几种类型。

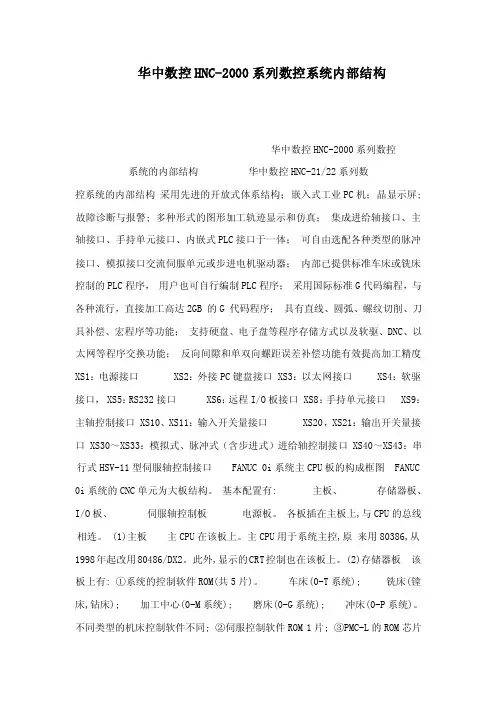

华中数控HNC-2000系列数控系统内部结构华中数控HNC-2000系列数控系统的内部结构华中数控HNC-21/22系列数控系统的内部结构采用先进的开放式体系结构；嵌入式工业PC机；晶显示屏; 故障诊断与报警; 多种形式的图形加工轨迹显示和仿真；集成进给轴接口、主轴接口、手持单元接口、内嵌式PLC接口于一体；可自由选配各种类型的脉冲接口、模拟接口交流伺服单元或步进电机驱动器；内部已提供标准车床或铣床控制的PLC程序，用户也可自行编制PLC程序；采用国际标准G代码编程，与各种流行，直接加工高达2GB 的G 代码程序；具有直线、圆弧、螺纹切削、刀具补偿、宏程序等功能；支持硬盘、电子盘等程序存储方式以及软驱、DNC、以太网等程序交换功能；反向间隙和单双向螺距误差补偿功能有效提高加工精度XS1：电源接口 XS2：外接PC键盘接口 XS3：以太网接口 XS4：软驱接口， XS5：RS232接口 XS6：远程I/O板接口 XS8：手持单元接口 XS9：主轴控制接口 XS10、XS11：输入开关量接口 XS20，XS21：输出开关量接口 XS30～XS33：模拟式、脉冲式（含步进式）进给轴控制接口 XS40～XS43：串行式HSV-11型伺服轴控制接口 FANUC 0i系统主CPU板的构成框图 FANUC 0i系统的CNC单元为大板结构。
基本配置有: 主板、存储器板、I/O板、伺服轴控制板电源板。
各板插在主板上,与CPU的总线相连。
(1)主板主CPU在该板上。
主CPU用于系统主控,原来用80386,从1998年起改用80486/DX2。
此外,显示的CRT控制也在该板上。
(2)存储器板该板上有: ①系统的控制软件ROM(共5片)。
车床(0-T系统); 铣床(镗床,钻床); 加工中心(0-M系统); 磨床(0-G系统); 冲床(0-P系统)。
不同类型的机床控制软件不同; ②伺服控制软件ROM 1片; ③PMC-L的ROM芯片2片; 用于存储机床的强电控制逻辑程序。
华中8型数控系统设备连接与参数配置一、华中8型数控系统设备连接1.电源连接：将设备的电源线插入交流电源插座，并确保电源电压符合设备要求。
2.控制器连接：将控制器的数据线插入主机上的相应接口，确保连接牢固。
3.执行器连接：执行器通常包括主轴电机、伺服电机、步进电机等，根据机床类型和具体需求，将执行器的电缆与控制器的电机接口相连。
4.IO连接：将机床上的各种感应器、开关等设备的信号线连接到控制器的IO接口上，以实现对机床状态的监控和控制。
5.通讯连接：如果需要与上位机进行通讯，可以通过以太网、RS232等接口将控制器和上位机连接起来。
二、华中8型数控系统参数配置1.通道设置：打开华中8型数控系统的配置界面，选择通道设置，配置通道的基本信息，包括通道号、通道类型、通道参数等。
2.机床坐标系设置：根据机床的结构和工作方式，设置机床坐标系，包括坐标系类型、坐标系原点、坐标轴方向等。
3.运动参数设置：设置机床的运动参数，包括加速度、减速度、最大速度等，以确保机床在工作过程中的精度和速度。
4.工具参数设置：根据具体加工需求，设置工具的参数，包括刀具半径补偿、初始刀具长度等。
5.加工参数设置：根据加工工艺要求，设置加工参数，包括进给速度、主轴转速、进给量等，以实现对加工过程的控制。
6.进给曲线设置：根据机床的动态特性，设置进给曲线的类型和参数，以调整机床在工作过程中的平滑性和精度。
7.程序输入设置：设置程序的输入方式，包括手动输入、外部输入、上位机输入等。
8.报警参数设置：设置报警参数，包括报警类型、报警级别、报警处理方式等，以确保系统在发生故障时及时发出警报并处理。
总结：华中8型数控系统设备连接与参数配置是使用该系统的关键步骤，正确连接设备并合理配置参数，可以确保设备的正常运行和工件的加工质量。
因此，操作人员需要熟悉系统的连接方式和参数设置方法，并根据具体的加工需求进行适当的调整和优化。
同时，及时更新系统的软件和固件，以保持设备的性能和功能处于最佳状态。
华中系统数控编程指令代码第一部分华中数控系统的G指令1．快速定位G00格式：G00 X（U）Z（W）说明：X.Z为绝对编程时，快速定位终点在工件坐标系中的坐标；U。
W为增量编程时，快速定位终点相对于起点的位移量；G00指令刀具相对于工件以各轴预先设定的速度，从当前的位置快速移动到程序段指令的定位目标点。
G00指令中的快速移动速度由机床参数“快移进给速度”对各轴分别设定，不能用F指定。
G00一般用于加工前快速定位或加工后快速退刀。
快移速度可由面板上的快速修调按钮修正。
G00为模态功能，可由G01，G02，G03或G32功能注销。
注意：在执行G00指令时，由于各轴以各自速度移动，不能保证各轴同时到达终点，因而联动直线轴的合成轨迹不一定是直线。
操作者必须格外小心，以免刀具与工件发生碰撞。
常见的做法是，将X轴移动到安全位置，在放心的执行G00指令。
2.线性进给G01格式：X（U）Z（W） F说明：X，Z为绝对编程是终点在工件坐标系中的坐标;U,W为增量编程时终点相对于起点的位移量；F:合成进给速度。
G01 指令刀具以联动的方式，按F规定的合成进给速度，从当前位置按线性路线（联动直线轴的合成轨迹为直线）移动到程序段指令的终点。
G01是模态代码，可由G00，G02，G03或G32功能注销★倒直角格式：G01X（U）Z（W） C说明：直线倒角G01，指令刀具从A点到B点，然后到C点X，Z；为绝对编程时，未倒角前两相邻轨迹程序段的交点G的坐标值；U，W：为增量编程时，G点相对于起始直线轨迹的始点A点的移动距离。
C：是相邻两直线的交点G，相对于倒角始点B的距离。
★倒圆角格式：G01X（U）Z（W）R说明：直线倒角G01，指令刀具从A点到B点，然后到C点。
X，Z；为绝对编程时，未倒角前两相邻轨迹程序段的交点G的坐标值；U，W；为增量编程时，G点相对于起始直线轨迹的始点A点的移动距离。
R：是倒角圆弧的半径值。
3.圆弧进给G02／G03格式：G02 X（U）Z（W）R（I，K） F说明：G02／G03指令刀具，按顺时针/逆时针进行圆弧加工。

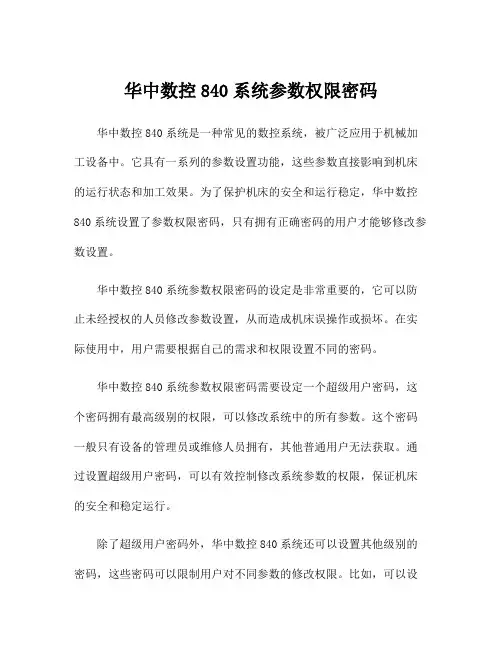

华中数控840系统参数权限密码华中数控840系统是一种常见的数控系统，被广泛应用于机械加工设备中。
它具有一系列的参数设置功能，这些参数直接影响到机床的运行状态和加工效果。
为了保护机床的安全和运行稳定，华中数控840系统设置了参数权限密码，只有拥有正确密码的用户才能够修改参数设置。
华中数控840系统参数权限密码的设定是非常重要的，它可以防止未经授权的人员修改参数设置，从而造成机床误操作或损坏。
在实际使用中，用户需要根据自己的需求和权限设置不同的密码。
华中数控840系统参数权限密码需要设定一个超级用户密码，这个密码拥有最高级别的权限，可以修改系统中的所有参数。
这个密码一般只有设备的管理员或维修人员拥有，其他普通用户无法获取。
通过设置超级用户密码，可以有效控制修改系统参数的权限，保证机床的安全和稳定运行。
除了超级用户密码外，华中数控840系统还可以设置其他级别的密码，这些密码可以限制用户对不同参数的修改权限。
比如，可以设置操作员密码，用于限定操作员对系统的参数进行修改，但不能修改关键参数，以避免误操作；也可以设置维修密码，用于限定维修人员对系统的参数进行修改，但不能修改超级用户设置的参数。
通过设置不同级别的密码，可以划分不同用户的权限，保护机床的安全。
华中数控840系统参数权限密码的设置是需要谨慎对待的。
首先，密码应该具有一定的复杂性和难度，避免被他人轻易破解。
其次，密码应定期更换，避免长期使用相同的密码，减小密码被他人破解的风险。
此外，密码应妥善保管，不要随意告知他人，避免密码泄露。
在日常使用华中数控840系统时，用户需要牢记密码，避免忘记或混淆密码。
如果确实忘记了密码，可以通过联系设备的管理员或供应商来获取密码重置或解锁的方法。
在密码重置或解锁后，用户应当立即修改密码，以保证密码的机密性。
总的来说，华中数控840系统参数权限密码的设置对于保护机床的安全和稳定运行非常重要。
正确设置密码，合理划分用户权限，定期更换密码，妥善保管密码，才能有效保护机床的安全。
华中数控最新8型系统操作说明一、系统概述华中数控最新8型系统是一款功能强大、操作简便的数控系统，适用于各种数控设备。
本文将详细介绍该系统的操作步骤，帮助用户快速上手和熟练使用。
二、系统启动与登录1. 打开数控设备的电源开关，等待系统自检完成。
2. 在系统启动画面上，点击“登录”按钮。
3. 输入用户名和密码，点击“确定”按钮进行登录。
三、系统界面1. 主界面布局华中数控最新8型系统的主界面由以下几部分组成：菜单栏、工具栏、图形显示窗口、信息提示栏等。
用户可以根据自己的需求，自定义界面布局。
2. 菜单栏菜单栏包含了系统的各项功能，用户可以通过点击菜单栏上的具体选项，进行相应的操作。
3. 工具栏工具栏提供了常用功能的快捷入口，用户可以通过在工具栏上点击相应的按钮，实现快速操作。
四、系统操作1. 文件管理1.1 新建文件在菜单栏中选择“文件”->“新建”，输入文件名和保存路径，点击“确定”按钮即可新建一个文件。
1.2 打开文件在菜单栏中选择“文件”->“打开”，选择要打开的文件，点击“确定”按钮即可打开文件。
1.3 保存文件在菜单栏中选择“文件”->“保存”，选择要保存的文件路径，点击“确定”按钮即可保存文件。
2. 编辑操作2.1 图形绘制在菜单栏中选择“编辑”->“图形绘制”，进入绘图界面，通过选择绘制工具和设定绘图参数，绘制出所需的图形。
2.2 修改图形在菜单栏中选择“编辑”->“修改图形”，选择要修改的图形，通过拖动、缩放等操作进行修改。
2.3 删除图形在菜单栏中选择“编辑”->“删除图形”，选择要删除的图形，点击“确定”按钮即可删除。
3. 加工参数设置3.1 进入加工参数设置界面在菜单栏中选择“设置”->“加工参数设置”，进入设置界面。
3.2 设置加工参数根据具体需求，设置切削速度、进给速度、刀具尺寸等加工参数。
4. 加工操作4.1 加工路径生成在菜单栏中选择“加工”->“加工路径生成”，系统将根据绘制的图形和设置的加工参数，生成加工路径。
华中数控系统概述1. 引言华中数控系统是一种用于控制机床运动的计算机化系统。
它可以实现对机床的自动化控制，提高加工效率和精度，减少操作人员的劳动强度。
本文将对华中数控系统的概念、原理、应用以及优势进行详细介绍。
2. 概念华中数控系统是指由数控硬件和数控软件组成的一种集教学、研究和生产于一体的系统。
它通过预先编写好的数控程序来控制机床进行加工操作，而不需要人工操作。
数控硬件包括数控主机、数控面板、伺服系统等，而数控软件则负责编写和管理数控程序。
3. 原理华中数控系统的原理可以简单地概括为以下几个步骤：3.1 数控编程数控编程是指将加工工艺和几何信息转化为数控程序的过程。
这个过程通常是由专门的数控编程软件完成的。
数控编程软件可以根据用户输入的加工工艺和几何信息生成相应的数控程序。
3.2 数控程序输入生成好的数控程序可以通过各种方式输入到数控系统中，例如使用U盘或通过网络传输。
一旦数控程序被输入到数控系统中，就可以进行下一步的操作。
3.3 运动控制数控系统根据数控程序中的指令，通过控制伺服系统来实现机床的运动控制。
伺服系统可以根据输入的指令来控制各个轴的运动速度和位置，使机床能够按照预先设定的路径进行加工。
3.4 加工过程监控在加工过程中，数控系统可以实时监控机床的状态，并根据需要进行调整。
例如，如果机床的运动速度偏差过大，数控系统可以通过调整伺服系统的控制指令来纠正运动速度。
3.5 加工结束一旦加工完成，数控系统会停止机床的运动，并提示操作人员进行下一步操作。
通常情况下，操作人员会查看加工结果并对其进行检查，以确保加工质量符合要求。
4. 应用华中数控系统在各个领域都有广泛的应用，包括航空航天、汽车制造、电子设备制造等。
它可以用于各种机床的控制，例如铣床、车床、钻床等。
华中数控系统的应用优势主要体现在以下几个方面：•提高加工效率：数控系统能够实现高速、高精度的加工，比传统的手动操作更加高效。
•提高加工精度：数控系统能够实现微米级别的加工精度，使产品质量得到保证。
华中HNC-8/A/B/C系列全数字现场总线数控系统HNC-8系列数控系统是华中数控2010年通过自主创新，研发的新一代基于多处理器的总线型高档数控系统。
系统充分发挥多处理器的优势，在不同的处理器分别执行HMI、数控核心软件及PLC，充分满足运动控制和高速PLC控制的强实时性要求，HMI操作安全、友好。
采用总线技术突破了传统伺服在高速高精时数据传输的瓶颈，在极高精度和分辨率的情况下可获得更高的速度，极大提高了系统的性能。
系统采用3D实体显示技术实时监控和显示加工过程，直观地保证了机床的安全操作。
华中HNC-8系列全数字现场总线数控系统结构框图主要配置特点：●开放式、全数字、总线式体系结构；●支持多种现场总线（NCUC、ETHERCAT等）；●最大支持8通道，每通道最大8轴联动；●Windows、Linux软件平台；●插补周期可设置，最小0.2ms；●可同时建立48个工件坐标系；●刀具管理功能1000以上；●基于机床动力学特性的三次样条插补。
根据机床动力学性能优化加工过程的速度、加速度以及捷度。
抑制机床振颤，从而提供稳定、高精度的切削过程，保证高的切削品质；●高效前瞻控制算法。
最大前瞻段数可达2000段，特别适合模具的高效高精加工；●软件PLC，梯形图编程；●区域保护功能。
提供2/3维区域保护，在仿真或加工时，如果刀具或工件进入保护区域，可以按用户预先设定的动作进行提示、报警、进给保持、急停处理等；●加工仿真以及加工过程实体显示。
在加工程序仿真和加工过程中，可实时以实体的方式动态显示材料去除过程；●空间误差及热变形误差补偿；●RTCP功能（五轴联动刀具中心点控制）。

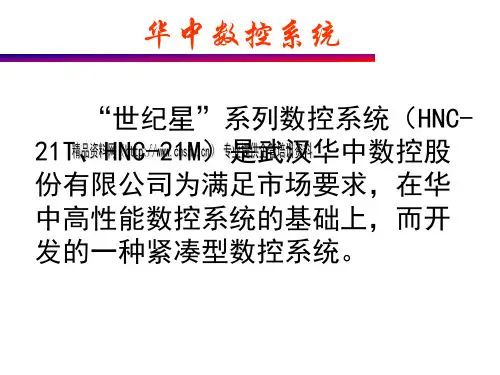

华中数控系统华中数控系统是一种基于计算机控制技术的数控系统，主要用于控制机床等自动化设备进行加工操作。
它采用数字信号来控制机床的运动，具有高精度、高效率、高稳定性等特点，广泛应用于机械制造、航空航天、汽车工业等领域。
华中数控系统具备较高的灵活性和自动化程度，可以实现多种复杂的加工操作。
在数控系统中，用户可以通过编程控制机床的运动轨迹、刀具的切入/退出速度、加工过程中的切削参数等，从而实现精确的加工操作。
与传统的手动操作相比，华中数控系统能够大大提高加工效率，并且减少了人为因素的影响，提高了产品的一致性和质量稳定性。
华中数控系统具有以下几个特点：1. 高度精确的控制能力：华中数控系统利用数字信号实现对机床运动的控制，能够实现微米级的精确控制。
它可以根据预先编程的轨迹，精确控制工具的移动和加工过程，从而实现高精度的加工操作。
2. 高效率的加工能力：华中数控系统能够根据预先编程的加工参数，自动调整工具的切削速度和进给速度，以达到最佳的加工效果。
它能够实现高速加工，大大提高了加工效率和生产能力。
3. 灵活的加工方式：华中数控系统可以根据用户的需求，实现不同的加工方式，如切削、钻孔、铣削、镗削等。
用户只需在编程过程中，设置不同的加工参数，即可实现不同的加工操作。
这种灵活性使得华中数控系统可以适应不同的加工需求和工件要求。
4. 可靠的系统稳定性：华中数控系统采用先进的控制算法和稳定的硬件平台，能够保证系统的稳定性和可靠性。
它可以在长时间运行中保持稳定的性能，不易受到外界干扰的影响。
华中数控系统的应用范围非常广泛。
在机械制造领域，它可以应用于各种机床的加工操作，如数控车床、数控铣床、数控磨床等。
在航空航天领域，它可以用于加工航空零部件、飞机发动机等。
在汽车工业领域，它可以用于加工发动机零部件、汽车车身等。
此外，它还可以应用于其他领域的加工操作，如电子元器件制造、医疗器械加工等。
总之，华中数控系统是一种先进的数控技术，具有高精度、高效率、高稳定性等特点。
