微波毫米波技术基本知识目录一、内容概要 (2)1. 微波毫米波技术的定义 (2)2. 微波毫米波技术的历史与发展 (3)二、微波毫米波的基本特性 (4)1. 微波毫米波的频率范围 (5)2. 微波毫米波的传播特性 (6)3. 微波毫米波的波形与调制方式 (7)三、微波毫米波的传输与辐射 (8)1. 微波毫米波的传输介质 (10)2. 微波毫米波的辐射方式 (10)3. 微波毫米波的天线与馈电系统 (11)四、微波毫米波的探测与测量 (12)1. 微波毫米波的探测原理 (13)2. 微波毫米波的测量方法 (14)3. 微波毫米波的检测器件 (15)五、微波毫米波的应用 (16)1. 通信领域 (18)2. 雷达与导航 (19)3. 医疗与生物技术 (20)4. 材料科学 (21)六、微波毫米波系统的设计 (22)1. 系统架构与设计原则 (24)2. 混频器与中继器 (25)3. 功率放大器与低噪声放大器 (26)4. 检测与控制电路 (27)七、微波毫米波技术的未来发展趋势 (29)1. 新材料与新结构的研究 (30)2. 高速与高集成度的发展 (31)3. 智能化与自动化的应用 (32)八、结论 (34)1. 微波毫米波技术的贡献与影响 (35)2. 对未来发展的展望 (36)一、内容概要本文档旨在介绍微波毫米波技术的基本知识,包括其定义、原理、应用领域以及发展趋势等方面。
微波毫米波技术是一种利用微波和毫米波进行通信、雷达、导航等系统的关键技术。
通过对这一技术的深入了解,可以帮助读者更好地掌握微波毫米波技术的相关知识,为在相关领域的研究和应用提供参考。
我们将对微波毫米波技术的概念、特点和发展历程进行简要介绍。
我们将详细阐述微波毫米波技术的工作原理,包括传输方式、调制解调技术等方面。
我们还将介绍微波毫米波技术在通信、雷达、导航等领域的应用,以及这些领域中的主要技术和设备。
在介绍完微波毫米波技术的基本概念和应用后,我们将对其发展趋势进行分析,包括技术创新、市场前景等方面。

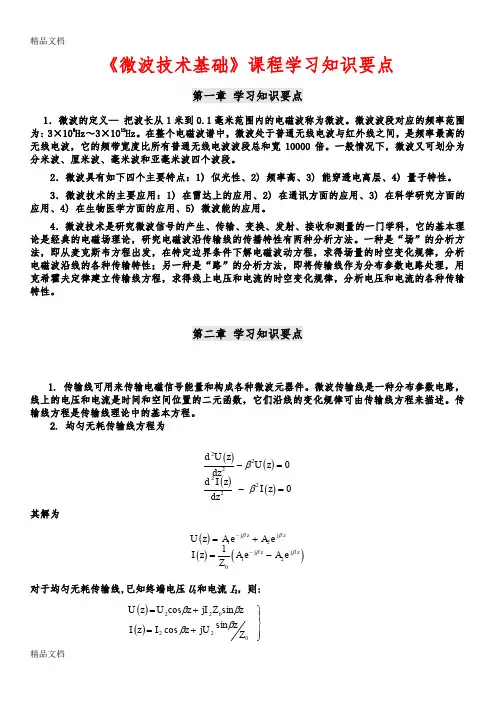

《微波技术基础》课程学习知识要点第一章 学习知识要点1.微波的定义— 把波长从1米到0.1毫米范围内的电磁波称为微波。
微波波段对应的频率范围为: 3×108Hz ~3×1012Hz 。
在整个电磁波谱中,微波处于普通无线电波与红外线之间,是频率最高的无线电波,它的频带宽度比所有普通无线电波波段总和宽10000倍。
一般情况下,微波又可划分为分米波、厘米波、毫米波和亚毫米波四个波段。
2.微波具有如下四个主要特点:1) 似光性、2) 频率高、3) 能穿透电离层、4) 量子特性。
3.微波技术的主要应用:1) 在雷达上的应用、2) 在通讯方面的应用、3) 在科学研究方面的应用、4) 在生物医学方面的应用、5) 微波能的应用。
4.微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科,它的基本理论是经典的电磁场理论,研究电磁波沿传输线的传播特性有两种分析方法。
一种是“场”的分析方法,即从麦克斯韦方程出发,在特定边界条件下解电磁波动方程,求得场量的时空变化规律,分析电磁波沿线的各种传输特性;另一种是“路”的分析方法,即将传输线作为分布参数电路处理,用克希霍夫定律建立传输线方程,求得线上电压和电流的时空变化规律,分析电压和电流的各种传输特性。
第二章 学习知识要点1. 传输线可用来传输电磁信号能量和构成各种微波元器件。
微波传输线是一种分布参数电路,线上的电压和电流是时间和空间位置的二元函数,它们沿线的变化规律可由传输线方程来描述。
传输线方程是传输线理论中的基本方程。
2. 均匀无耗传输线方程为()()()()d U z dz U z d I z dz I z 2222220-=-=ββ 其解为 ()()()U z A e A e I z Z A e A e j z j zj z j z=+=---120121ββββ 对于均匀无耗传输线,已知终端电压U 2和电流I 2,则:()()⎪⎭⎪⎬⎫+=+= sin cos sin cos 022022Z z jU z I z I z Z jI z U z U ββββ对于均匀无耗传输线,已知始端电压U 1和电流I 1,则:其参量为 Z L C 000=,βπλ=2p ,v v p r =0ε,λλεp r=03. 终端接的不同性质的负载,均匀无耗传输线有三种工作状态: (1) 当Z Z L =0时,传输线工作于行波状态。
微波与毫米波通信技术研究随着信息技术的不断发展,人们对无线通信的需求也越来越高。
微波和毫米波通信技术,是一种利用微波和毫米波频段进行通信的技术,具有信号传输速度快、信号传输质量高等优势。
本文将从微波和毫米波通信技术的基本概念、技术研究、应用现状等方面进行探讨。
一、微波和毫米波通信技术的基本概念微波和毫米波通信技术是一种无线通信技术,它利用微波和毫米波频段进行数据传输和通信。
微波和毫米波信号的波长很短,具有高频、高速、高能的特点,能够在空气中进行高速、高质量的数据传输。
一般来说,微波频段指的是1GHz~30GHz之间的频率,毫米波频段则是指30GHz~300GHz之间的频率。
二、微波和毫米波通信技术的技术研究1、微波和毫米波天线技术微波和毫米波通信技术的关键在于天线技术。
由于微波和毫米波信号频率高、波长短,因此天线的设计和制造比较困难。
传统的低频天线系统无法适应高频信号的传输要求,因此需要对微波和毫米波天线技术进行深入研究。
2、微波和毫米波传输技术微波和毫米波传输技术是指利用微波和毫米波频段进行数据传输的技术。
传统的无线电通信系统在高速数据传输时会出现信号衰减、多径干扰等问题,而微波和毫米波通信技术可以有效避免这些问题,提高数据传输的速度和质量。
3、微波和毫米波信号处理技术微波和毫米波信号处理技术是指对微波和毫米波信号进行处理和优化的技术。
由于微波和毫米波信号具有高频率、大带宽等特点,因此传统的信号处理技术无法适应这些要求。
需要开发新的算法和方法,对微波和毫米波信号进行处理和优化。
三、微波和毫米波通信技术的应用现状微波和毫米波通信技术在诸多领域均有广泛应用。
1、军事领域微波和毫米波通信技术在军事领域有着重要的应用。
在现代战争中,通信技术的快速传递和可靠性对于军队的侦察、通信、指挥等方面显得尤为重要。
军队各类指挥通信站、雷达、导航系统等,都需要依靠微波和毫米波通信技术进行通信和数据传输。
2、无线通信领域微波和毫米波通信技术在无线通信领域也有广泛的应用。
《微波技术基础》课程学习知识要点 第一章 学习知识要点1 •微波的定义一 把波长从1米到0.1毫米范围内的电磁波称为微波。
微波波段对应的频率范围 为:3X108H Z 〜3X 1012H Z 。
在整个电磁波谱中,微波处于普通无线电波与红外线之间,是频率最高的 无线电波,它的频带宽度比所有普通无线电波波段总和宽 10000倍。
一般情况下,微波又可划分为 分米波、厘米波、毫米波和亚毫米波四个波段。
2 •微波具有如下四个主要特点:1)似光性、2)频率高、3)能穿透电离层、4)量子特性。
3 •微波技术的主要应用:1)在雷达上的应用、2)在通讯方面的应用、3)在科学研究方面的 应用、4)在生物医学方面的应用、5)微波能的应用。
4•微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科,它的基本理 论是经典的电磁场理论,研究电磁波沿传输线的传播特性有两种分析方法。
一种是“场”的分析方 法,即从麦克斯韦方程出发,在特定边界条件下解电磁波动方程,求得场量的时空变化规律,分析 电磁波沿线的各种传输特性;另一种是“路”的分析方法,即将传输线作为分布参数电路处理,用 克希霍夫定律建立传输线方程,求得线上电压和电流的时空变化规律,分析电压和电流的各种传输 特性。
第二章学习知识要点1. 传输线可用来传输电磁信号能量和构成各种微波元器件。
微波传输线是一种分布参数电路, 线上的电压和电流是时间和空间位置的二元函数,它们沿线的变化规律可由传输线方程来描述。
传 输线方程是传输线理论中的基本方程。
2. 均匀无耗传输线方程为其解为U Z i= A “e 八 A 2e jZ I Z 丁 Z — A 2e j 'ZZ o 对于均匀无耗传输线,已知终端电压U 2和电流丨2,则:U Z =U 2COS :Z jl 2Z 0sin :zd 2U Z d平2Z dz 2 -:2U Z ]=0 -■21 Z = 0 I Z = l 2 COS :Z jU对于均匀无耗传输线,已知始端电压U 和电流丨1,则:3. 终端接的不同性质的负载,均匀无耗传输线有三种工作状态:(1) 当Z L 二Zo 时,传输线工作于行波状态。
《微波技术》课程教学大纲一、课程基本信息课程编号:08030010课程中文名称:微波技术课程英文名称:microwave technology课程性质:专业指定选修课考核方式:考查开课专业:电子信息工程、通信工程、信息对抗技术开课学期:5总学时:40+16总学分:3.5二、课程目的和任务《微波技术》是研究微波信号的产生、放大、传输、发射、接收和测量的学科。
通过讲述传输线理论、理想导波系统理论、微波网络理论,使学生掌握传输线的工作状态和特性参量、波导的场结构和传输特性,了解常用微波元件的基本结构和工作原理,具有解决微波传输基本问题的能力。
三、教学基本要求(含素质教育与创新能力培养的要求)1.掌握传输线的基本理论和工作状态,具有分析传输线特性参量的基本能力,掌握阻抗圆图和导纳圆图的基本构成和应用,了解阻抗匹配的基本方法和原理。
2.掌握矩形波导的一般理论与传输特性,掌握矩形波导主模的场分布与相应参数,了解圆波导、同轴线、带状线和微带线等传输线的工作原理、结构特点、传输特性和分析方法。
3.掌握微波网络的基本理论,重点包括微波网络参量的基本定义、基本电路单元的参量矩阵、微波网络组合的网络参量、微波网络的工作特性参量,了解二端口微波网络参量的基本性质,具有分析二端口微波网络工作特性参量的基本能力。
4.掌握阻抗变换器、定向耦合器、微带功分器、波导匹配双T的结构特点、工作原理、分析方法及其主要用途,了解电抗元件、连接元件、衰减器和移相器、微波滤波器和微波谐振器等微波元件的结构特点和工作原理。
四、教学内容与学时分配第一章绪论(2学时)微波的概念及其特点,微波技术的发展和应用,微波技术的研究方法和基本内容。
第二章传输线理论(13学时)1.传输线方程及其求解2.传输线的特性参量3.均匀无耗传输线工作状态分析4.阻抗圆图及其应用5.传输线的阻抗匹配第三章微波传输线(9学时)1.理想导波系统的一般理论2.导波系统的传输特性3.矩形波导4.带状线5.微带线第四章微波网络(9学时)1.波导等效为平行双线2.微波元件等效为微波网络3.二端口微波网络4.基本电路单元的参量矩阵5.二端口微波网络的组合及参考面移动的影响6.二端口微波网络的工作特性参量7. 多端口微波网络第五章常用微波元件(7学时)1.阻抗变换器2.定向耦合器3.波导匹配双T4.微波滤波器第六章实验教学(16)五、教学方法及手段(含现代化教学手段)以课堂讲授为主,适当配合课堂讨论,充分使用多媒体教学;以学生自学为辅,学生可以通过网络课堂和微波网站在线学习。
