微波传输知识简介

《微波技术与天线》复习知识要点绪论●微波的定义：微波是电磁波谱介于超短波与红外线之间的波段，它属于无线电波中波长最短的波段。

●微波的频率*围：300MHz~3000GHz ,其对应波长*围是1m~0.1mm●微波的特点（要结合实际应用）：似光性，频率高（频带宽），穿透性（卫星通信），量子特性（微波波谱的分析）第一章均匀传输线理论●均匀无耗传输线的输入阻抗（2个特性）定义：传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗注：均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗、工作频率有关。

两个特性：1、λ／2重复性：无耗传输线上任意相距λ／2处的阻抗相同Z in(z)=Z in(z+λ／2)2、λ／4变换性:Z in(z)-Z in(z+λ／4)=Z02证明题：(作业题)●均匀无耗传输线的三种传输状态（要会判断）1.行波状态：无反射的传输状态▪匹配负载：负载阻抗等于传输线的特性阻抗▪沿线电压和电流振幅不变▪电压和电流在任意点上同相2.纯驻波状态：全反射状态▪负载阻抗分为短路、开路、纯电抗状态3.行驻波状态：传输线上任意点输入阻抗为复数●传输线的三类匹配状态（知道概念）▪负载阻抗匹配：是负载阻抗等于传输线的特性阻抗的情形，此时只有从信源到负载的入射波，而无反射波。

▪源阻抗匹配：电源的内阻等于传输线的特性阻抗时，电源和传输线是匹配的，这种电源称之为匹配电源。

此时，信号源端无反射。

▪共轭阻抗匹配：对于不匹配电源，当负载阻抗折合到电源参考面上的输入阻抗为电源内阻抗的共轭值时，即当Z in=Z g﹡时，负载能得到最大功率值。

共轭匹配的目的就是使负载得到最大功率。

●传输线的阻抗匹配（λ／4阻抗变换）(P15和P17)●阻抗圆图的应用（*与实验结合）史密斯圆图是用来分析传输线匹配问题的有效方法。

1.反射系数圆图：Γ（z）=|Γ1|e j(Φ1-2βz)=|Γ1|e jΦΦ1为终端反射系数的幅度，Φ=Φ1-2βz是z处反射系数的幅角。

通信技术中的微波传输原理解析在通信技术领域中，微波传输是一种常见且重要的传输方式。

它在无线电通信、无线电广播、卫星通信等领域有着广泛的应用。

本文将从微波传输的原理、特点以及应用等方面进行解析。

微波传输是指利用微波频段进行数据传输的技术。

在通信中，微波波段通常指的是300MHz至300GHz之间的频率范围。

相比于低频信号，微波信号的频率更高，波长更短。

这使得微波信号具有传输速度快、穿透力强等特点。

微波传输的原理是基于电磁波的传输。

当电磁波经过传输介质时，会受到散射、反射、折射等影响。

微波传输利用微波信号在空间中的传播特性，通过天线发射和接收微波信号，实现信号的传输。

微波传输通常采用点对点的方式，通过微波接力站点之间的传输来完成长距离的通信。

微波传输具有许多优点。

微波信号的传输速度快，可以满足大容量、高速率的数据传输需求。

微波信号具有很好的穿透力，可以在山脉、森林等复杂地形环境中实现信号的传输。

微波传输还具有相对较低的延迟，适用于对实时性要求较高的应用场景。

微波传输设备体积小、构建简单，成本更低，便于部署和维护。

在实际应用中，微波传输被广泛应用于无线电通信、无线电广播和卫星通信等领域。

在无线电通信中，微波传输可以实现移动通信、固定通信等各类通信需求，为人们提供了手机、宽带等各类便利的通信服务。

在无线电广播中，微波传输可以实现广播节目的传播，为听众提供音乐、新闻等多样化的广播内容。

在卫星通信中，微波传输还可以实现地球站与卫星之间的通信，支持远程通信和卫星电视等服务。

尽管微波传输在通信技术中具有广泛的应用，但也存在一些限制和挑战。

微波信号的传输距离较短，通常在几十公里到几百公里之间。

微波信号容易受到大气、障碍物等因素的干扰，信号质量可能会下降。

微波传输还需要配置大量的传输设备和接力站点，成本较高。

因此，在一些需要覆盖广大区域或长距离传输的场景中，可能会采用其他更适合的通信技术。

综上所述，微波传输作为通信技术中的一种重要方式，具有快速、稳定和高容量的传输特性。

第一部分射频基本概念第一章常用概念一、特性阻抗特征阻抗是微波传输线的固有特性，它等于模式电压与模式电流之比。

对于TEM波传输线，特征阻抗又等于单位长度分布电抗与导纳之比。

无耗传输线的特征阻抗为实数，有耗传输线的特征阻抗为复数。

在做射频PCB板设计时，一定要考虑匹配问题，考虑信号线的特征阻抗是否等于所连接前后级部件的阻抗。

当不相等时则会产生反射，造成失真和功率损失。

反射系数(此处指电压反射系数)可以由下式计算得出：z1二、驻波系数驻波系数式衡量负载匹配程度的一个指标，它在数值上等于：由反射系数的定义我们知道，反射系数的取值范围是0~1，而驻波系数的取值范围是1~正无穷大。

射频很多接口的驻波系数指标规定小于1.5。

三、信号的峰值功率解释：很多信号从时域观测并不是恒定包络，而是如下面图形所示。

峰值功率即是指以某种概率出现的尖峰的瞬态功率。

通常概率取为0.1%。

四、功率的dB 表示射频信号的功率常用dBm 、dBW 表示，它与mW 、W 的换算关系如下：dBm=10logmWdBW=10logW例如信号功率为x W ，利用dBm 表示时其大小为五、噪声噪声是指在信号处理过程中遇到的无法确切预测的干扰信号（各类点频干扰不是算噪声）。

常见的噪声有来自外部的天电噪声，汽车的点火噪声，来自系统内部的热噪声，晶体管等在工作时产生的散粒噪声，信号与噪声的互调产物。

六、相位噪声相位噪声是用来衡量本振等单音信号频谱纯度的一个指标，在时域表现为信号过零点的抖动。

理想的单音信号，在频域应为一脉冲，而实际的单音总有一定的频谱宽度，如下页所示。

一般的本振信号可以认为是随机过程对单音调相的过程，因此信号所具有的边带信号被称为相位噪声。

相位噪声在频域的可以这样定量描述：偏离中心频率多少Hz处，单位带宽内的功率与总信号功率相比。

例如晶体的相位噪声可以这样描述：噪声系数是用来衡量射频部件对小信号的处理能力，通常这样定义：单元输入信噪比除输出信噪比，如下图：对于线性单元，不会产生信号与噪声的互调产物及信号的失真，这时噪声系数可以用下式表示：Pno 表示输出噪声功率，Pni 表示输入噪声功率，G 为单元增益。

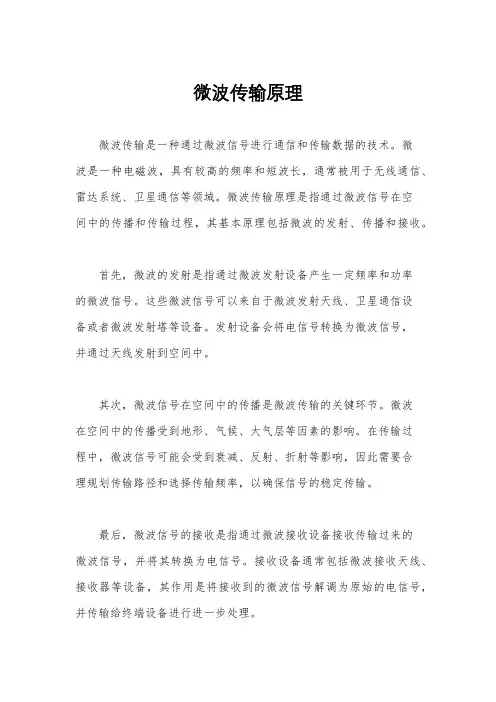

微波传输原理微波传输是一种通过微波信号进行通信和传输数据的技术。

微波是一种电磁波，具有较高的频率和短波长，通常被用于无线通信、雷达系统、卫星通信等领域。

微波传输原理是指通过微波信号在空间中的传播和传输过程，其基本原理包括微波的发射、传播和接收。

首先，微波的发射是指通过微波发射设备产生一定频率和功率的微波信号。

这些微波信号可以来自于微波发射天线、卫星通信设备或者微波发射塔等设备。

发射设备会将电信号转换为微波信号，并通过天线发射到空间中。

其次，微波信号在空间中的传播是微波传输的关键环节。

微波在空间中的传播受到地形、气候、大气层等因素的影响。

在传输过程中，微波信号可能会受到衰减、反射、折射等影响，因此需要合理规划传输路径和选择传输频率，以确保信号的稳定传输。

最后，微波信号的接收是指通过微波接收设备接收传输过来的微波信号，并将其转换为电信号。

接收设备通常包括微波接收天线、接收器等设备，其作用是将接收到的微波信号解调为原始的电信号，并传输给终端设备进行进一步处理。

微波传输原理的应用非常广泛，特别是在无线通信领域。

由于微波具有较高的频率和短波长，因此可以实现高速数据传输和大容量通信。

在移动通信、卫星通信、微波通信等领域，微波传输技术都发挥着重要作用。

除此之外，微波传输原理还被广泛应用于雷达系统、无线电视、微波炉等设备中。

雷达系统利用微波的特性来进行目标探测和跟踪，无线电视通过微波信号来传输电视信号，微波炉则利用微波的加热效应来加热食物。

总之，微波传输原理是一种重要的通信和传输技术，其应用涵盖了多个领域。

通过深入了解微波的发射、传播和接收原理，可以更好地理解微波传输技术的工作原理和应用场景，为相关领域的研究和应用提供理论基础和技术支持。

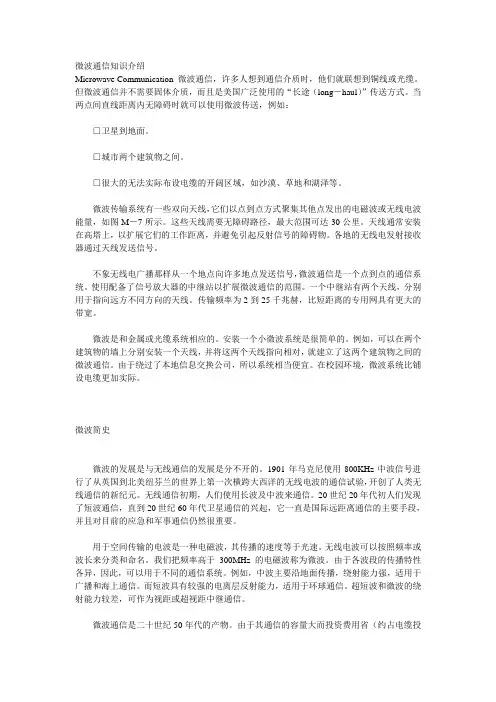

微波通信知识介绍Microwave Communication 微波通信，许多人想到通信介质时，他们就联想到铜线或光缆。

但微波通信并不需要固体介质，而且是美国广泛使用的“长途（long－haul）”传送方式。

当两点间直线距离内无障碍时就可以使用微波传送，例如：□卫星到地面。

□城市两个建筑物之间。

□很大的无法实际布设电缆的开阔区域，如沙漠、草地和湖泽等。

微波传输系统有一些双向天线，它们以点到点方式聚集其他点发出的电磁波或无线电波能量，如图M－7所示。

这些天线需要无障碍路径，最大范围可达30公里。

天线通常安装在高塔上，以扩展它们的工作距离，并避免引起反射信号的障碍物。

各地的无线电发射接收器通过天线发送信号。

不象无线电广播那样从一个地点向许多地点发送信号，微波通信是一个点到点的通信系统。

使用配备了信号放大器的中继站以扩展微波通信的范围。

一个中继站有两个天线，分别用于指向远方不同方向的天线。

传输频率为2到25千兆赫，比短距离的专用网具有更大的带宽。

微波是和金属或光缆系统相应的。

安装一个小微波系统是很简单的。

例如，可以在两个建筑物的墙上分别安装一个天线，并将这两个天线指向相对，就建立了这两个建筑物之间的微波通信。

由于绕过了本地信息交换公司，所以系统相当便宜。

在校园环境，微波系统比铺设电缆更加实际。

微波简史--------------------------------------------------------------------------------微波的发展是与无线通信的发展是分不开的。

1901年马克尼使用800KHz中波信号进行了从英国到北美纽芬兰的世界上第一次横跨大西洋的无线电波的通信试验，开创了人类无线通信的新纪元。

无线通信初期，人们使用长波及中波来通信。

20世纪20年代初人们发现了短波通信，直到20世纪60年代卫星通信的兴起，它一直是国际远距离通信的主要手段，并且对目前的应急和军事通信仍然很重要。

微波技术总结知识点微波技术的基本原理微波是电磁波的一种，波长短于毫米级的电磁波称为微波。

微波技术利用微波进行通信和处理信号，主要包括微波通信技术、微波信号处理技术以及微波器件技术。

微波通信技术是指利用微波进行通信的技术，通常采用微波天线和微波谐振器等设备来传送和接收信号。

微波通信技术在军事和民用领域都有着广泛的应用，可以实现远距离、高速率和大容量的数据传输。

微波信号处理技术是指利用微波对信号进行处理的技术，包括微波滤波器、微波放大器、微波混频器等器件。

这些器件可以对信号进行放大、滤波、混频等操作，以满足不同的通信需求。

微波器件技术是指用于处理微波信号的器件技术，主要包括微波天线、微波电路、微波集成电路等。

这些器件可以完成微波信号的发送、接收和处理，是微波技术的重要组成部分。

微波技术的应用领域微波技术已经广泛应用于通信、雷达、医疗、无线电视、卫星通信等领域，使得这些领域的设备更加高效、精密和方便。

下面将分别介绍微波技术在这些领域的应用。

在通信领域，微波技术主要应用于微波通信系统、微波网络和微波设备中。

微波通信系统利用微波进行信号传输，可以实现高速率和大容量的数据传输，适用于长距离通信。

微波网络是指采用微波进行连接的通信网络，可以覆盖大范围的区域，适用于城市和农村的通信需求。

微波设备包括微波发射器、微波接收器和微波天线等设备，可以实现对微波信号的发送、接收和处理。

在雷达领域，微波技术主要应用于雷达系统、雷达信号处理和雷达器件中。

雷达系统利用微波进行目标检测和跟踪，可以实现对目标的远程监测和控制。

雷达信号处理是指对雷达信号进行处理和分析，以获得目标的位置、速度等信息，是雷达系统中的重要环节。

雷达器件包括雷达天线、雷达电路和雷达传感器等器件，可以实现对雷达信号的发送、接收和处理。

在医疗领域，微波技术主要应用于医疗设备、医疗通信和医疗图像处理中。

医疗设备利用微波进行医疗诊断和治疗，可以实现对人体的无损检测和治疗。

微波传输原理微波传输是一种常见的无线通信方式，它利用微波作为载波来传输信息。

微波传输原理是指微波在传输过程中的基本特性和规律，包括微波的产生、调制、传输和接收等方面。

本文将对微波传输原理进行详细介绍，以帮助读者更好地理解和应用微波通信技术。

首先，微波的产生是微波传输的基础。

微波通常是通过微波发射器产生的，微波发射器可以将直流电能转换为微波能量，并将其发送出去。

微波发射器的工作原理是利用振荡电路产生高频振荡，然后将振荡信号转换为微波信号输出。

微波发射器的性能直接影响着微波传输的质量和稳定性。

其次，微波的调制是指在传输过程中对微波信号进行调制，以便携带各种信息。

常见的调制方式包括振幅调制、频率调制和相位调制等。

通过调制，可以使微波携带语音、数据、图像等多种信息，实现多媒体通信。

微波的传输是指微波信号在空间中传播的过程。

微波的传输距离一般较短，通常在几公里到几十公里之间。

微波传输的特点是传输速度快、带宽大、抗干扰能力强，因此在城市间、山区、海岛等地区的通信中得到广泛应用。

最后，微波的接收是指接收端对传输过来的微波信号进行解调和处理，以恢复原始信息。

微波接收器通常包括天线、接收机和解调器等部件，它们共同工作，将接收到的微波信号转换为可用的语音、数据或图像信号。

总的来说，微波传输原理是微波通信技术的核心内容，它涉及微波的产生、调制、传输和接收等方面。

通过对微波传输原理的深入了解，可以更好地设计和应用微波通信系统，提高通信质量和可靠性，满足人们日益增长的通信需求。

希望本文能对读者有所帮助，谢谢阅读！。

微波传输特性的基础知识“微波”通常是指波长在m 1—mm 1的电磁波，对应的频率范围为：MHz300—GHz 300，它介于无线电波和红外线之间，又可分为分米波、厘米波、毫米波、亚毫米波。

微波与低频电磁波一样，具有电磁波的一切特性，但由于微波的波长较短、频率高因此又具有许多独特的性质，主要表现在：1、 描述方法：由于电磁波的波长极短，与使用的元件和设备的尺寸可以相比拟，在低频段由于能量集中其传播性质用“路”的概念来描述，使用的元件称为集中参数元件（电阻、电容、电感等）；而微波的传播应利用“场”的概念来处理，使用的元件为分布参数元件（波导管、谐振腔等）。

因此低频电路的电流、电压、电阻等不再适用，而是采用等效方法处理；微波测量则以功率、波长、阻抗取代了电流、电压、电阻等。

2 、产生方法：微波的周期在910-—s 1210-与电子管内电子的渡越时间（约为s 910-）相近，因此微波的产生和放大不能再使用普通的电子器件，取而代之的是结构和原理完全不同的微电子元件——速调管、磁控管、行波管及微波固态器件。

3、 光似性：由于微波介于无线电波和红外线之间，因此不仅具有无线电波的性质同时具有光波的性质：以光速直线传播、反射、折射、干涉、衍射等。

4、 能量强：由于微波的频率高，故可用频带宽、信息容量大，且能穿透大气层因此可广泛用于卫星通讯、卫星广播电视、宇宙通讯和射天天文学的研究。

由于微波的这些特性，使微波在通信、雷达、导航、遥感、天文、气象、工业、农业、医疗、以及医学等方面得到广泛应用。

一、 微波元件简介1. 固态振荡器（固态信号源）微波振荡器（信号源）是产生微波信号的装置，常见的有磁控管振荡器、速调管振荡器和固态振荡器几种。

磁控管振荡器功率大体积大，常用来提供大功率信号；速调管振荡器结构简单、使用方便，但效率低一般只有0.5%—2.5%，输出功率小一般在，因此比较适合实验室使用。

固态振荡器则是一种较新型的信号源，可分为微波晶体管振荡器、体效应管振荡器、雪崩二极管振荡器等。
