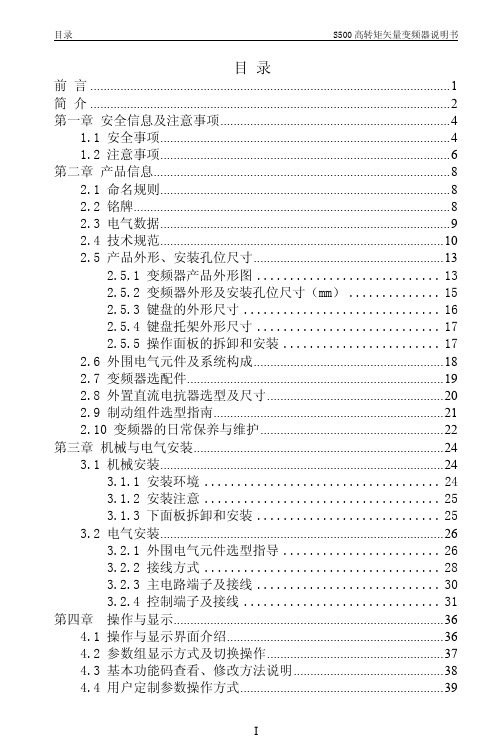

目录 S500高转矩矢量变频器说明书目 录前 言 (1)简 介 (2)第一章 安全信息及注意事项 (4)1.1 安全事项 (4)1.2 注意事项 (6)第二章 产品信息 (8)2.1 命名规则 (8)2.2 铭牌 (8)2.3 电气数据 (9)2.4 技术规范 (10)2.5 产品外形、安装孔位尺寸 (13)2.5.1 变频器产品外形图 (13)2.5.2 变频器外形及安装孔位尺寸（mm） (15)2.5.3 键盘的外形尺寸 (16)2.5.4 键盘托架外形尺寸 (17)2.5.5 操作面板的拆卸和安装 (17)2.6 外围电气元件及系统构成 (18)2.7 变频器选配件 (19)2.8 外置直流电抗器选型及尺寸 (20)2.9 制动组件选型指南 (21)2.10 变频器的日常保养与维护 (22)第三章 机械与电气安装 (24)3.1 机械安装 (24)3.1.1 安装环境 (24)3.1.2 安装注意 (25)3.1.3 下面板拆卸和安装 (25)3.2 电气安装 (26)3.2.1 外围电气元件选型指导 (26)3.2.2 接线方式 (28)3.2.3 主电路端子及接线 (30)3.2.4 控制端子及接线 (31)第四章 操作与显示 (36)4.1 操作与显示界面介绍 (36)4.2 参数组显示方式及切换操作 (37)4.3 基本功能码查看、修改方法说明 (38)4.4 用户定制参数操作方式 (39)IS500高转矩矢量变频器说明书 目录4.5 用户已更改功能码 (39)4.6 多功能按键的定义与操作 (39)4.7 状态参数的查看方法 (39)4.8 变频器的起停控制 (40)4.8.1 起停信号的来源选择 (40)4.8.2 起动模式 (41)4.8.3 停机模式 (43)4.8.4 定时停机功能 (43)4.8.5 点动运行 (43)4.9 变频器的运行频率控制 (45)4.9.1 主频率给定的来源选择 (45)4.9.2 带辅助频率给定的使用方法 (45)4.9.3 运行命令切换与频率给定的绑定 (47)4.9.4 频率源为V模拟量给定的使用 (47)4.9.5 频率源为脉冲给定的使用 (48)4.9.6 过程控制的频率闭环控制 (48)4.9.7 摆频工作模式的设置 (49)4.9.8 多段速模式的设置 (49)4.9.9 电机运转方向设置 (50)4.9.10 定长控制模式的设置 (50)4.9.11 变频器计数功能的使用方法 (52)4.10 电机特性参数设置与自动调谐 (52)4.10.1 需要设定的电机参数 (52)4.10.2 电机参数的自动调谐和辨识 (53)4.10.3 多组电机参数的设置和切换 (54)4.11 变频器S端口的使用方法 (54)4.12 变频器数字输出DO端口的使用方法 (55)4.13 V 输入信号特性及预处理 (55)4.14 变频器FM端口的使用方法 (56)4.15 变频器PG端口的使用方法 (57)4.16 变频器串行通讯的使用方法 (57)4.17 变频器多功能扩展接口的使用 (57)4.18 密码设置 (58)4.19 参数保存特性与厂家参数恢复 (58)第五章 功能参数表 (59)第六章 参数说明 (91)第七章 EMC（电磁兼容性） (179)7.1 定义 (179)II目录 S500高转矩矢量变频器说明书7.2 EMC标准介绍 (179)7.3 EMC指导 (179)7.3.1 谐波的影响 (179)7.3.2 电磁干扰及安装注意事项 (179)7.3.3 周边电磁设备对变频器产生干扰的处理方法 (179)7.3.4 变频器对周边设备产生干扰的处理办法 (180)7.3.5 漏电流及处理 (180)7.3.6 电源输入端加装EMC输入滤波器注意事项 (180)第八章 故障诊断及对策 (181)8.1 故障报警及对策 (181)8.2 常见故障及其处理方法 (188)附录A：多功能IO扩展卡1(JP-EXT1-IO) (190)附录B：多功能IO扩展卡2(JP-EXT2-IO) (193)附录C：差分输入PG卡1(JP-PG1-DIFF) (195)附录D：OC/推挽输入PG卡2(JP-PG2-OC) (197)附录E: S500 Modbus通讯协议 (199)附录F: 版本变更记录 (207)IIIS500高转矩矢量变频器说明书前言前 言首先感谢您购买深川·捷彼西S500系列变频器！深川·捷彼西S500系列变频器是一款高转矩矢量变频器，电机控制性能明显提高，并可实现异步电机和永磁同步机控制，支持多种 PG卡、IO卡（含CAN通信）等，功能更强大。

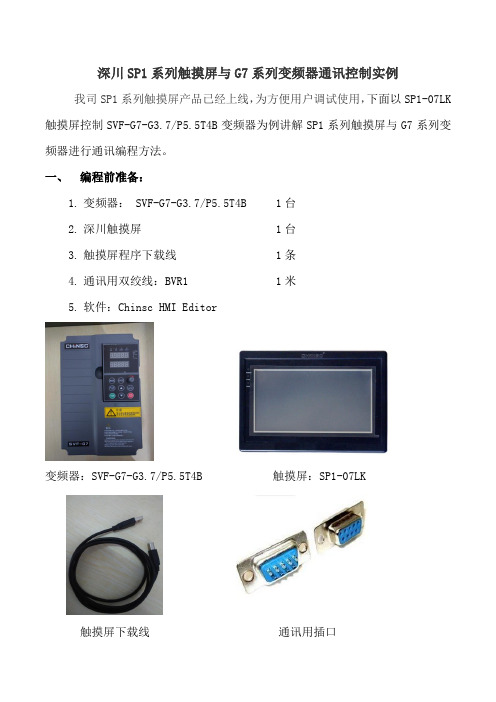

深川SP1系列触摸屏与G7系列变频器通讯控制实例我司SP1系列触摸屏产品已经上线，为方便用户调试使用，下面以SP1-07LK 触摸屏控制SVF-G7-G3.7/P5.5T4B 变频器为例讲解SP1系列触摸屏与G7系列变频器进行通讯编程方法。
一、 编程前准备：1. 变频器： SVF-G7-G3.7/P5.5T4B 1台2. 深川触摸屏 1台3. 触摸屏程序下载线 1条4. 通讯用双绞线：BVR1 1米5. 软件：Chinsc HMI Editor变频器：SVF-G7-G3.7/P5.5T4B 触摸屏：SP1-07LK触摸屏下载线 通讯用插口双绞线编程软件Chinsc HMI Editor二、硬件连接：通讯线连接：变频器上通讯接口485+、485-与触摸屏上com1接口1、6脚相连接。
（HMI485通讯线可自制 9针接口1脚为通讯线正极，6脚为通讯线负极）三、 触摸屏的通讯端口COM1接线方式：四、 变频器的通信参数设置：五、PLC 的编程方法及示例：打开深川PLC 软件Chinsc HMI Editor 。
新建工程 编辑工程名、保存路径HMI 系列选择：SP1-07LKPLC 型号选择：CHINSC 深川G7 Series 功能代码名称 出厂值 修改设定值F0.00主频率源选择 3（键盘电位器） 6（远程通讯设定）F0.12运行通道选择 0（键盘启停） 2（通信启停） F8.00 本地通讯地址 1 1 F8.01 通信配置 0003H(无校验9600BPS) 0003H如下图：示例1：用触摸屏编辑一个启动按钮从工程编辑画面右侧常用部件中选择“字”开关创建到主画面中设置字开关状态读取地址为44096（寄存器类型为4，寄存器地址为通讯控制命令地址1000H转换为十进制数4096，操作数为1正转运行）转换到文本栏在语言一中编辑文字“启动”编辑停止按钮如下图只是操作数改成5，语言一改为“停止”即可使用位图在字开关任务栏里选择图库从库中选择相应开关（也可以添加自己编辑的图形）如下图：示例2：编辑一个频率输入/显示状态栏。

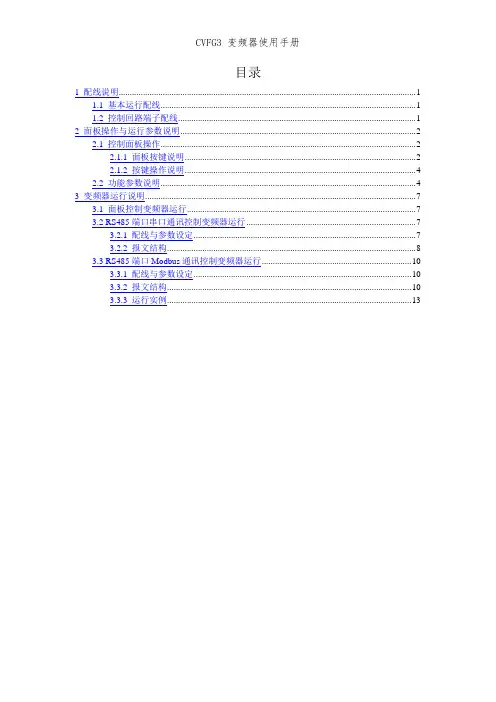

目录1 配线说明 (1)1.1 基本运行配线 (1)1.2 控制回路端子配线 (1)2 面板操作与运行参数说明 (2)2.1 控制面板操作 (2)2.1.1 面板按键说明 (2)2.1.2 按键操作说明 (4)2.2 功能参数说明 (4)3 变频器运行说明 (7)3.1 面板控制变频器运行 (7)3.2 RS485端口串口通讯控制变频器运行 (7)3.2.1 配线与参数设定 (7)3.2.2 报文结构 (8)3.3 RS485端口Modbus通讯控制变频器运行 (10)3.3.1 配线与参数设定 (10)3.3.2 报文结构 (10)3.3.3 运行实例 (13)1 配线说明1.1 基本运行配线变频器与三相异步电动机接线方式如图1-1所示(此配线图可作为变频器基本运行测试用)。
图1-1 主回路端子台配线图1.2 控制回路端子配线变频器RS485接口与上位机的连接如图1-2所示。
图1-2 变频器RS485接口与上位机通讯配线图2 面板操作与运行参数说明2.1 控制面板操作2.1.1 面板按键说明变频器的初始化设置是在面板上完成的，需要设定变频器的运行模式、频率输入通道选择以及运行命令输入通道等等参数。
图2-1-1 变频器操作面板变频器面板布局如图2-1-1所示。
操作面板可以对变频器进行运转、功能参数设定、状态监控等操作。
其中，LED数码显示当前功能参数状态，LCD液晶显示对该参数状态加以注释、说明。
控制面板指示灯、按钮名称及功能说明如图2-1-2所示（图片拍摄于变频器使用手册[纸质]第39页）。
图2-1-2 面板功能说明2.1.2 按键操作说明变频器线路配置正确后上电，此时变频器为状态监控模式。
按MODE键后进入监控参数查询模式（如显示d-0），此时可以通过按上下键选择监控参数，参数选择完毕后按MODE键进入基本运行参数设定界面（此时不要按ENTER键，因按ENTER键后返回状态监控界面）。
通过按上下键选择需要设置的基本运行参数，再按ENTER键进入参数修改界面，通过上下键设定参数值，若数值较大可以通过SHIFT键直接修改十位、百位或更高位的数值，参数修改完成后按ENTER键保存修改参数。
技术员应用调试实用手册目录第一章恒压供水（供气）篇 (2)1、恒压供水（供气）调试流程（以G7系列远传压力表调试为例）： (2)G7系列压力传感器调试接线图及参数 (5)MN系列远传压力表调试接线图及参数 (6)MN系列压力传感器调试接线图及参数 (7)S500系列远传压力表调试接线图及参数 (8)S500系列压力传感器调试接线图及参数 (9)2、恒压供水（供气）常见故障及解决方法（以G7系列为例） (9)第二章球磨专用型变频器篇 (11)1、接线图 (11)2、参数设置 (12)3、具体操作方法 (13)4、常见故障解答 (14)第三章常用案例篇 (15)第一节 G7系列变频器 (15)一、端子启停外部电位器调速 (15)二、端子三线制控制启停外接按钮调速 (16)第二节 S500系列变频器 (19)一、端子启停外部电位器调速 (19)二、端子三线制控制启停外接按钮调速 (20)第一章恒压供水（供气）篇恒压供水（供气）是变频器应用中最常见的一种，下面我们以G7系列变频器为例，讲解下用远传压力表的恒压供水的调试方法。
第一节恒压供水（供气）调试流程（以G7系列远传压力表调试为例）：第一步，检测变频器是否正常变频器上电，先不要接电机。
变频器显示正常，调整参数F0.27=1参数恢复出厂设置。
按起动（绿色RUN）键，变频器起动，调整键盘电位器将变频器频率调至50Hz，测量变频器输出电压，是否达到交流380V，如果正常则停止变频器。
接上电机线，起动变频器，查看电机正反转，频率运行到50Hz查看电机运行电流、电压，观察设备运行状态。
第二步，远传压力表接线打开压力表接线盖，数字万用表测量三条线电阻值，大多数表的阻值约为400Ω，390Ω，10Ω（注意：最大值减最小值约等于中间值）。
牢记三条线位置，最大值和最小值的公共线接变频器GND，最大值的另一端接变频器 10V，最小值的另一端接V1。
）根据经验绝大多数远传压力表，最下端是绕线可变电阻中间抽头（绿色线）最上端（红色线）和最下端子（黄色线）变频器端子GND接远传压力表最上端子（红色线），变频器端子V10接远传压力表中间端子（绿色线），变频器端子V1传压力表最下端子（黄色线），第三步，测试变频器与远传压力表接线首先给变频器上电，调整参数到FF.11组，用工具将远传压力表人为调动（将深川变频器包装中所带平口锣刀插入调压口中，上下拨动，压力表指针会变化），如果FF.11组示数随着人为调动的压力变化而变化（压力越大示数越大）说明远传压力表与变频器接线正确。
SVF2000通用变频器使用说明书资料版本 V1.0归档日期 2008-11-07CNS编码 200811001000企业标准 Q/SSC001-2008日本深川电气株式会社（亚洲）有限公司为客户提供全方位的技术支持,用户可与就近的日本深川电气株式会社（亚洲）有限公司中国办事处或客户服务中心联系,也可直接与制造厂联系。
总部：日本深川电气株式会社（亚洲）有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
分部：日本深川电气株式会社（亚洲）有限公司中国办事处客户服务热线：400-811-0179授权制造商:深川电气科技有限公司技术服务热线：400-811-6125网址： 邮箱：chinsc@前言感谢您选用深川电气科技有限公司的SVF2000系列变频器。
为用好本产品及确保使用者安全，在您使用之前，请详细阅读本使用说明书，阅读完后请妥善保管，以备后用。
SVF2000系列变频器是新一代SPWM变频器，低速额定转矩输出，超静音稳定运行，内置PID功能可以方便地实现PID闭环控制，先进的自动转矩补偿功能，控制方式多样，多达40种的完善保护及报警功能，多种参数在线监视及在线调整，内置RS-232通讯接口，RS-485接口板可选购，能最大限度的满足用户的多种需求。
节能运行可以最大限度地提高电机功率因数和电机效率。
当本产品需要工作于CE标准或其它类似标准所规定的运行条件下时，必须加装选件中的无线电噪声滤波器。
如在使用过程中还存在解决不了的困难，请联络本公司的各地经销商，或直接与本公司联系。
安全注意事项本产品的安全运行取决于正确地运输、安装、操作及保养维护，在进行这些工作之前，请务必注意有关安全方面的提示。
与安全有关的提示符号说明错误使用时，会引起危险发生，可能导致人身伤亡。
危险错误使用时，会引起危险发生，可能导致人身轻度或中度的伤害或设备损坏。
注意目录第1章购入检查 (5)1.1 检查项目 (5)1.2 铭牌数据 (5)1.3 部件说明 (6)第2章安装配线 (7)2.1 外型尺寸与安装尺寸 (7)2.2 安装场所要求和管理 (7)2.3 安装方向和空间 (8)2.4 配线 (8)2.5 标准接线图 (14)第3章操作运行 (16)3.1 键盘的功能与操作 (16)3.2 运行模式的选择 (18)3.3 试运行 (19)3.4 键盘的试运行 (19)3.5 外部端子信号的试运行 (22)第4章参数一览 (23)第5章功能详解 (36)5.1 参数群选择 (36)5.2 运转方式选择 (36)5.3 输入电压 (36)5.4 停止方式选择 (36)5.5 电机旋转方向选择 (39)5.6 键盘功能选择 (39)5.7 V/F曲线设定 (39)5.8 加减速时间设定 (43)5.9 S曲线的时间设定 (45)5.10 频率指令选择 (45)5.11 输出频率限制 (47)5.12 电机保护功能选择 (48)5.13 过热停止方法选择 (49)5.14外部端子控制多功能输入选择 (49)5.15多功能输出选择 (54)5.16模拟频率指令功能选择 (55)5.17 模拟量输出 (57)5.18 载波频率调整 (58)5.19瞬时停电处理及速度搜寻 (60)5.20 自动复位再起动 (61)5.21 跳变频率 (61)5.22 累计工作时间 (62)5.23 直流制动 (62)5.24 自动转矩补偿 (63)5.25失速防止 (64)5.26任意频率检测 (64)5.27过转矩检测 (65)5.28 计时功能 (67)5.29 制动电阻过热保护选择 (67)5.30 输入输出缺相检测 (67)5.31 PID控制 (67)5.32节能控制 (70)5.33 串行通讯控制 (71)第6章异常诊断 (73)6.1 键盘监视内容表示 (73)6.2 异常诊断和纠正措施 (74)6.3 报警显示和说明 (76)6.4 电机故障和纠正措施 (76)第7章外围设备 (78)7.1 外围设备和任选件连接图 (78)7.2 外围设备的功能说明 (78)7.3 应用范例 (81)第8章保养维护 (85)8.1 保养和维护 (85)8.2 储存与保管 (88)附加说明附录附录1外型尺寸与安装尺寸附录2标准规范与保修协议第1章购入检查本公司产品在出厂前虽已严格检查，但是由于运输或可能预想不到的情况发生，因此在产品购入后，请务必认真检查。
SVF2000通用变频器使用说明书资料版本 V1.0归档日期 2008-11-07CNS编码 200811001000企业标准 Q/SSC001-2008日本深川电气株式会社（亚洲）有限公司为客户提供全方位的技术支持,用户可与就近的日本深川电气株式会社（亚洲）有限公司中国办事处或客户服务中心联系,也可直接与制造厂联系。
总部：日本深川电气株式会社（亚洲）有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
分部：日本深川电气株式会社（亚洲）有限公司中国办事处客户服务热线：400-811-0179授权制造商:深川电气科技有限公司技术服务热线：400-811-6125网址： 邮箱：chinsc@前言感谢您选用深川电气科技有限公司的SVF2000系列变频器。
为用好本产品及确保使用者安全，在您使用之前，请详细阅读本使用说明书，阅读完后请妥善保管，以备后用。
SVF2000系列变频器是新一代SPWM变频器，低速额定转矩输出，超静音稳定运行，内置PID功能可以方便地实现PID闭环控制，先进的自动转矩补偿功能，控制方式多样，多达40种的完善保护及报警功能，多种参数在线监视及在线调整，内置RS-232通讯接口，RS-485接口板可选购，能最大限度的满足用户的多种需求。
节能运行可以最大限度地提高电机功率因数和电机效率。
当本产品需要工作于CE标准或其它类似标准所规定的运行条件下时，必须加装选件中的无线电噪声滤波器。
如在使用过程中还存在解决不了的困难，请联络本公司的各地经销商，或直接与本公司联系。
安全注意事项本产品的安全运行取决于正确地运输、安装、操作及保养维护，在进行这些工作之前，请务必注意有关安全方面的提示。
与安全有关的提示符号说明错误使用时，会引起危险发生，可能导致人身伤亡。
危险错误使用时，会引起危险发生，可能导致人身轻度或中度的伤害或设备损坏。
注意目录第1章购入检查 (5)1.1 检查项目 (5)1.2 铭牌数据 (5)1.3 部件说明 (6)第2章安装配线 (7)2.1 外型尺寸与安装尺寸 (7)2.2 安装场所要求和管理 (7)2.3 安装方向和空间 (8)2.4 配线 (8)2.5 标准接线图 (14)第3章操作运行 (16)3.1 键盘的功能与操作 (16)3.2 运行模式的选择 (18)3.3 试运行 (19)3.4 键盘的试运行 (19)3.5 外部端子信号的试运行 (22)第4章参数一览 (23)第5章功能详解 (36)5.1 参数群选择 (36)5.2 运转方式选择 (36)5.3 输入电压 (36)5.4 停止方式选择 (36)5.5 电机旋转方向选择 (39)5.6 键盘功能选择 (39)5.7 V/F曲线设定 (39)5.8 加减速时间设定 (43)5.9 S曲线的时间设定 (45)5.10 频率指令选择 (45)5.11 输出频率限制 (47)5.12 电机保护功能选择 (48)5.13 过热停止方法选择 (49)5.14外部端子控制多功能输入选择 (49)5.15多功能输出选择 (54)5.16模拟频率指令功能选择 (55)5.17 模拟量输出 (57)5.18 载波频率调整 (58)5.19瞬时停电处理及速度搜寻 (60)5.20 自动复位再起动 (61)5.21 跳变频率 (61)5.22 累计工作时间 (62)5.23 直流制动 (62)5.24 自动转矩补偿 (63)5.25失速防止 (64)5.26任意频率检测 (64)5.27过转矩检测 (65)5.28 计时功能 (67)5.29 制动电阻过热保护选择 (67)5.30 输入输出缺相检测 (67)5.31 PID控制 (67)5.32节能控制 (70)5.33 串行通讯控制 (71)第6章异常诊断 (73)6.1 键盘监视内容表示 (73)6.2 异常诊断和纠正措施 (74)6.3 报警显示和说明 (76)6.4 电机故障和纠正措施 (76)第7章外围设备 (78)7.1 外围设备和任选件连接图 (78)7.2 外围设备的功能说明 (78)7.3 应用范例 (81)第8章保养维护 (85)8.1 保养和维护 (85)8.2 储存与保管 (88)附加说明附录附录1外型尺寸与安装尺寸附录2标准规范与保修协议第1章购入检查本公司产品在出厂前虽已严格检查，但是由于运输或可能预想不到的情况发生，因此在产品购入后，请务必认真检查。
