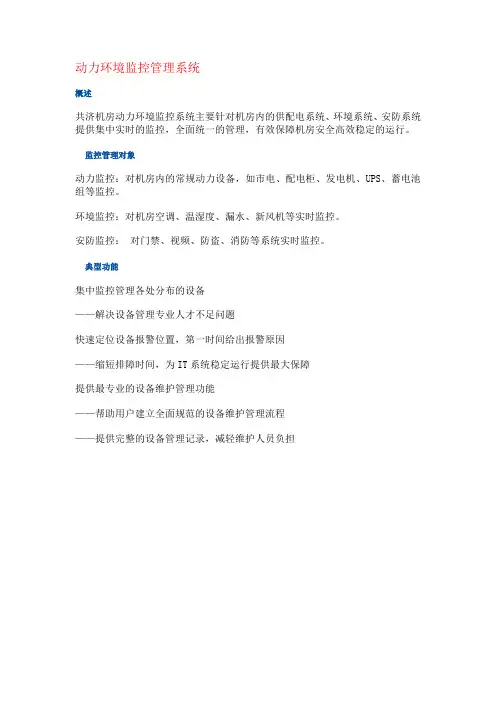

动力环境监控管理系统
概述
共济机房动力环境监控系统主要针对机房内的供配电系统、环境系统、安防系统提供集中实时的监控，全面统一的管理，有效保障机房安全高效稳定的运行。

监控管理对象
动力监控：对机房内的常规动力设备，如市电、配电柜、发电机、UPS、蓄电池组等监控。

环境监控：对机房空调、温湿度、漏水、新风机等实时监控。

安防监控：对门禁、视频、防盗、消防等系统实时监控。

典型功能
集中监控管理各处分布的设备
——解决设备管理专业人才不足问题
快速定位设备报警位置，第一时间给出报警原因
——缩短排障时间，为IT系统稳定运行提供最大保障
提供最专业的设备维护管理功能
——帮助用户建立全面规范的设备维护管理流程
——提供完整的设备管理记录，减轻维护人员负担
系统特点
系统安全稳定
支持近千种设备，超强兼容性监控管理一体化
可量身定制个性化功能。

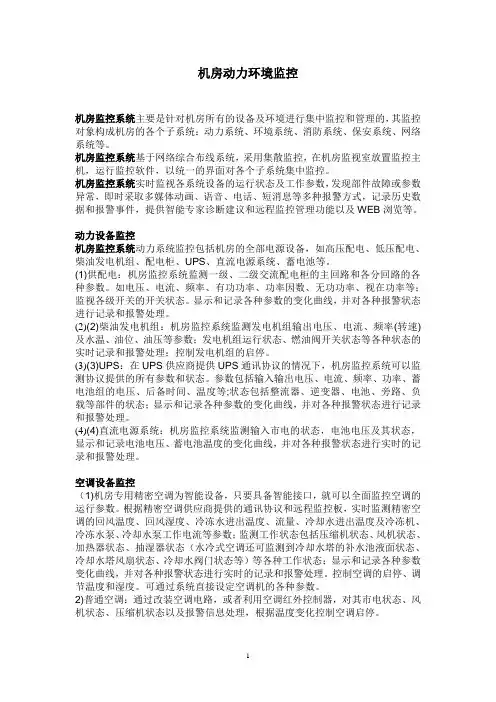

机房动力环境监控机房监控系统主要是针对机房所有的设备及环境进行集中监控和管理的，其监控对象构成机房的各个子系统：动力系统、环境系统、消防系统、保安系统、网络系统等。

机房监控系统基于网络综合布线系统，采用集散监控，在机房监视室放置监控主机，运行监控软件，以统一的界面对各个子系统集中监控。

机房监控系统实时监视各系统设备的运行状态及工作参数，发现部件故障或参数异常，即时采取多媒体动画、语音、电话、短消息等多种报警方式，记录历史数据和报警事件，提供智能专家诊断建议和远程监控管理功能以及WEB浏览等。

动力设备监控机房监控系统动力系统监控包括机房的全部电源设备，如高压配电、低压配电、柴油发电机组、配电柜、UPS、直流电源系统、蓄电池等。

(1)供配电：机房监控系统监测一级、二级交流配电柜的主回路和各分回路的各种参数。

如电压、电流、频率、有功功率、功率因数、无功功率、视在功率等；监视各级开关的开关状态。

显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。

(2)(2)柴油发电机组：机房监控系统监测发电机组输出电压、电流、频率(转速)及水温、油位、油压等参数；发电机组运行状态、燃油阀开关状态等各种状态的实时记录和报警处理；控制发电机组的启停。

(3)(3)UPS：在UPS供应商提供UPS通讯协议的情况下，机房监控系统可以监测协议提供的所有参数和状态。

参数包括输入输出电压、电流、频率、功率、蓄电池组的电压、后备时间、温度等;状态包括整流器、逆变器、电池、旁路、负载等部件的状态；显示和记录各种参数的变化曲线，并对各种报警状态进行记录和报警处理。

(4)(4)直流电源系统：机房监控系统监测输入市电的状态，电池电压及其状态，显示和记录电池电压、蓄电池温度的变化曲线，并对各种报警状态进行实时的记录和报警处理。

空调设备监控（1)机房专用精密空调为智能设备，只要具备智能接口，就可以全面监控空调的运行参数。

根据精密空调供应商提供的通讯协议和远程监控板，实时监测精密空调的回风温度、回风湿度、冷冻水进出温度、流量、冷却水进出温度及冷冻机、冷冻水泵、冷却水泵工作电流等参数；监测工作状态包括压缩机状态、风机状态、加热器状态、抽湿器状态（水冷式空调还可监测到冷却水塔的补水池液面状态、冷却水塔风扇状态、冷却水阀门状态等）等各种工作状态；显示和记录各种参数变化曲线，并对各种报警状态进行实时的记录和报警处理。

机房动力环境监控系统机房动力环境监控系统1：系统概述1.1 目的机房动力环境监控系统旨在监测和管理机房内的关键设备和环境参数，确保机房的安全性和可靠性，提供实时监控、预警和远程控制功能。

1.2 范围本系统包括但不限于以下功能：- 温湿度监测：监测机房内部温度和湿度，以确保设备正常工作条件。

- 电力监测：监测机房内的供电情况，包括电压、电流和功率，以确保供电的稳定性和可用性。

- 机房门禁控制：控制机房的进出口，确保机房的安全性。

- 空调控制：对机房内的空调进行控制和调节，以维持适宜的温度。

- 火灾报警监测：监测机房内的火灾情况，及时报警并采取相应措施。

2：系统架构2.1 硬件组成机房动力环境监控系统主要由以下硬件组成：- 温湿度传感器：用于监测机房内部的温度和湿度，传输数据给监控系统。

- 电力监测设备：用于监测机房内的电压、电流和功率，通过网络传输数据给监控系统。

- 门禁控制器：用于控制机房的进出口，通过网络传输数据给监控系统。

- 空调控制器：用于控制机房内的空调设备，通过网络传输数据给监控系统。

- 火灾报警系统：用于监测机房内的火灾情况，通过网络传输数据给监控系统。

2.2 软件组成机房动力环境监控系统主要由以下软件组成：- 数据采集与存储：负责接收和存储各个传感器的数据，同时提供数据的查询和分析功能。

- 报警与预警：监控系统可以设置各种报警规则，当监测到异常情况时，系统会及时发送报警信息，并采取相应的措施。

- 远程控制：用户可以通过系统进行远程控制，如控制空调的开关、调节温度等。

- 可视化界面：提供直观的界面展示机房的各个参数和设备状态，方便用户查看和管理。

3：功能细化3.1 温湿度监测温湿度监测功能主要包括以下内容：- 实时监测机房内的温度和湿度。

- 数据记录和存储，提供历史数据查询和分析功能。

- 温度和湿度的报警阈值设置，当超过设定值时触发报警。

3.2 电力监测电力监测功能主要包括以下内容：- 实时监测电压、电流和功率。

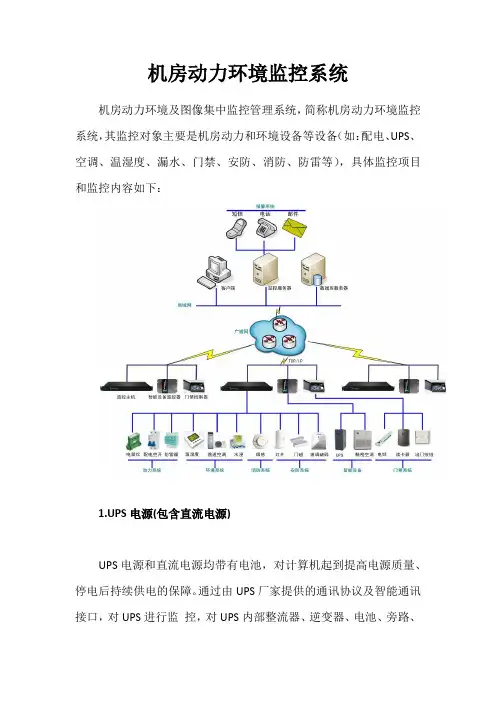

机房动力环境监控系统机房动力环境及图像集中监控管理系统，简称机房动力环境监控系统，其监控对象主要是机房动力和环境设备等设备（如：配电、UPS、空调、温湿度、漏水、门禁、安防、消防、防雷等），具体监控项目和监控内容如下：1.UPS电源(包含直流电源)UPS电源和直流电源均带有电池，对计算机起到提高电源质量、停电后持续供电的保障。

通过由UPS厂家提供的通讯协议及智能通讯接口，对UPS进行监控，对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，机房环境监控系统将自动报警。

机房环境监控系统中对于UPS的监控一律采用只监视，不控制的模式，避免由于机房环境监控系统的失误带来的断电风险。

2.蓄电池在一个UPS不间断电源系统中，可以说蓄电池是这个系统的支柱，及时可靠地对蓄电池组进行巡回检测，对于维护负载设备的正常运转具有十分重要的意义。

为此，需要通过在线式电池监测仪、直流电流传感器等设备对UPS蓄电池进行监控。

3.空调设备机房的特点之一就是设备密集，发热量大。

因此，空调对控制机房的温湿度起着决定性作用。

通过实时监控，能够全面诊断空调运行状况，监控空调各部件(如压缩机、风机、加热器、加湿器、去湿器、滤网等)的运行状态与参数，并能够通过机房环境监控系统管理功能远程修改空调设置参数(温度、湿度、温度上下限、湿度上下限等)，以及对精密空调的重启。

空调机组即便有微小的故障，也可以通过机房环境监控系统检测出来，及时采取措施防止空调机组进一步损坏。

4.漏水检测漏水检测系统分定位和不定位两种。

所谓定位式，就是指可以准确报告具体漏水地点的测漏系统。

不定位系统则相反，只能报告发现漏水，但不能指明位置。

系统由传感器和控制器组成。

控制器监视传感器的状态，发现水情立即将信息上传给监控PC。

测漏传感器有线检测和面检测两类，机房内主要采用线检测。

线检测使用测漏绳，将水患部位围绕起来，漏水发生后，水接触到检测线发出报警。
