1000MW超超临界机组受热面洁净化施工管理中国能源建设集团广东火电工程有限公司邮编号码:510735摘要:锅炉受热面洁净化施工作为基建期施工阶段对锅炉受热面管排内部清洁度的主要控制措施,直接影响到机组投运后的安全稳定运行。
因此基建期的受热面设备洁净化施工管理是保证锅炉本体安装质量中至关重要的一步。
关键词:洁净化防爆管受热面施工管理1、引言目前660WM和1000WM作为燃煤发电的主流机组结合国家“十一五”以来的节能减排政策,各锅炉厂对自家受热面设备的不断优化,锅炉受热面管排逐步的趋向于提高一次能源的热效利用率,使得受热面管道壁厚越来越薄,节流孔径越来越多,通流面积也随之越来越小。
锅炉受热面因内部异物造成的局部超温爆管比例也逐步增加。
因此加强基建期间的受热面设备的洁净化施工控制就显的格外重要,是保证机组长期稳定运行的重要阶段。
2、锅炉受热面洁净化施工管理措施2.1、施工环境准备受热面组合场及锅炉钢架施工平台是受热面施工作业的组要工作场所。
受热面组合场作为受热面管子施工作业的组要场所,整个受热面管排及联通管道清理及地面组合工作都集中在组合厂区域,因此组合厂区域的环境准备格外重要。
在施工环境前期准备过程中,需要对受热面场地进行合理规划,把区域整体划分为设备存放区域和设备清理组合区域,设备存放区域使用碎石进行地面铺设硬化,有效避免区域杂物污染设备本身,做到设备使用前的洁净化防护。
对设备清理组合区域划分为管排清理组合区和管道清理组合区,管排组合区域搭设组合架,管排摆放于组合架上后进行清理组合工作,可以有效避免小颗粒物进入管排。
对于管道组合区域,即受热面连通管道及锅炉四大管道的清理及组合工作区域,进行水泥砂浆硬化,可以有效避免大颗粒物进入管道。
2.2、施工设备机具准备施工前准备施工过程中需使用的设备及工器具,包括清理使用的大功率空压机、移动式大功率吸尘器、供内部检查使用的高清内窥镜、通球使用的钢球及木球、各类钢丝球及钢丝刷、面布及白布、强光手电等。
1000MW超超临界二次再热机组化学清洗的实践发表时间:2016-01-12T10:50:05.943Z 来源:《电力设备》2015年6期供稿作者:徐仕先刘红兴丁卫华[导读] 江苏方天电力技术有限公司总结了化学清洗可以进一步改进的方面,为同类型机组的化学清洗提供参考与借鉴。
(江苏方天电力技术有限公司南京 211102)摘要:本文主要介绍了二次再热机组的锅炉本体结构特点和化学清洗介质的选用,介绍机组化学的清洗范围、清洗流程、清洗工艺控制、清洗效果和清洗废液的处理途径,总结了化学清洗可以进一步改进的方面,为同类型机组的化学清洗提供参考与借鉴。
关键词:二次再热机组;化学清洗;工艺效果1.概述某厂超超临界压力二次再热直流锅炉为2710t/h 超超临界参数变压运行螺旋管圈直流炉,单炉膛塔式布置、四角切向燃烧、摆动喷嘴调温、平衡通风、全钢架悬吊结构、露天布置、采用机械刮板捞渣机固态排渣的锅炉。
炉前系统采用五低价四高加一除氧系统,为了提高给水温度,采用并列高加运行。
来自高压加热器的给水分左右两路进入省煤器进口集箱,经省煤器管组进入省煤器出口集箱,省煤器出口两侧管道在炉前汇合成一根下降管从上至下引入底部水冷壁进口集箱。
水冷壁采用螺旋管加垂直管布置。
从冷灰斗到标高70480mm处为螺旋管,上部为垂直管。
锅炉沿着烟气流动的方向依次布置低温过热器、高温再热器低温段、高温过热器、高温再热器高温段、低温再热器、省煤器,受热面全部水平布置。
锅炉各受热面的管束及水流量特性如下:2.清洗介质选用化学清洗包括碱洗和酸洗。
碱洗去除金属表面的油脂性憎水物,避免炉管内的油脂类物质影响酸洗及后续的钝化膜质量。
传统碱洗介质有碳酸钠、氢氧化钠、三聚磷酸钠、磷酸三钠、磷酸氢二钠或复合磷酸盐等,这些物质在碱洗后易于在系统中残留,从而在机组运行过程中在汽轮机通流部位产生聚积,这一点已在多台超临界及超超临界机组检修中得到印证。
因此本次碱洗抛弃传统的碱性清洗介质,利用双氧水的强氧化性进行除油碱洗,一方面减少清洗期间盐类物质的引入,同时双氧水在环境温度下也易于分解,便于处理,减少对环境的污染。
1000MW超超临界机组锅炉酸洗实例分析摘要:介绍了某台1000MW超超临界锅炉的特点及其构造、汽水系统结垢情况。
介绍了一起1000MW超超临界锅炉的化学清洗实例。
讨论了化学清洗的范围、清洗工艺和参数等。
对清洗效果进行总结。
关键词:化学清洗柠檬酸工艺引言锅炉运行过程中水冷壁沉积量高,将产生炉管传热不良和沉积物下腐蚀等问题,影响锅炉热效率,严重时引发锅炉爆管;水冷壁沉积量高还会增加水、汽流动阻力,锅炉运行压差升高,给水泵的动力消耗增加。
对锅炉进行化学清洗,清除锅炉受热面沉积物,保持受热面内表面清洁,改善锅炉运行状况,提高机组运行安全性和经济性。
1 机组概况某台机组为1000MW超超临界燃煤机组为变压运行直流锅炉,单炉膛、一次再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉。
过热器出口蒸汽温度605℃,压力26.15MPa,2010年转为加氨加氧的联合水处理方式。
该机组于2009年投入运行, 2012年大修,化学测量水冷壁向火侧结垢量最大为226.5g/m2,达到《火力发电厂锅炉化学清洗导则》(DL/T794-2012)规定的直流锅炉化学清洗沉积量200g/m2以上的条件。
为保证机组的安全、稳定、经济运行,在2016年机组A修期间,对锅炉进行化学清洗,清除锅炉受热面沉积物,改善锅炉运行状况,提高机组运行安全性和经济性。
2 酸洗方案本次化学清洗采用柠檬酸清洗、柠檬酸漂洗和双氧水钝化的清洗工艺。
清洗剂配制、往炉内上药与循环清洗以化学清洗泵作动力。
化学清洗范围包括省煤器、水冷壁、顶棚、后烟道包墙、汽水分离器、贮水箱等锅炉本体部分。
炉本体化学清洗回路为:清洗箱→清洗泵→临时管道→给水操作台旁路→省煤器→水冷壁→汽水分离器→贮水箱→临时管道→清洗箱。
表1化学清洗工艺参数柠檬酸酸洗60分钟进、出口30分钟 进、出口3 化学清洗过程3.1预冲洗及升温试验3.1.1水冲洗启动清洗泵,用除盐水对临时管道进行冲洗,采用开式循环冲洗至出口水质澄清、透明,无杂物。
超超临界锅炉(1000MW)安装技术交底超超临界锅炉(1000MW)特点:锅炉工程量大,安装工期长,作业面广,涉及工种多,交叉多而成为工程建设的主线,同时作为超超临界锅炉,新材料的焊接数量多,焊接工期长。
锅炉上下部水冷壁全部由垂直管膜式水冷壁构成,上下部水冷壁之间设有混合集箱。
炉膛上部布置屏式过热器,沿烟气流程方向分别设置二级过热器(大屏)和三级过热器(后屏),折焰角上方布置有四级过热器(末过)。
在水平烟道处布置了垂直二级再热器(高温再热器)。
尾部竖井由中隔墙分隔成前后两个烟道。
前部布置水平一级再热器(低温再热器)和省煤器。
后部布置水平一级过热器(低温过热器)和省煤器。
在后竖井烟道底部设置了烟气调节挡板装置。
烟气通过调节挡板后又汇集在一起经两个尾部烟道引入左右各一的回转式空气预热器。
锅炉启动系统为带再循环泵系统,二只立式内置式汽水分离器布置于锅炉的后部上方,由后竖井后包墙管上集箱引出的锅炉顶棚包墙系统的全部工质均通过4根连接管送入二只汽水分离器。
在启动阶段,分离出的水通过水连通管与一只立式分离器贮水箱相连,而分离出来的蒸汽则送往水平低温过热器的下集箱。
分离器贮水箱中的水经疏水管排入再循环泵的入口管道,作为再循环工质与给水混合后流经省煤器—水冷壁系统,进行工质回收。
除启动前的水冲洗阶段水质不合格时排往扩容器系统外,在锅炉启动期间的汽水膨胀阶段、在渡过汽水膨胀阶段的最低压力运行时期以及锅炉在最低直流负荷运行期间由贮水箱底部引出的疏水均通过三只贮水箱水位调节阀送入冷凝器回收或通过炉水循环泵送入给水管道进入水冷壁进行再循环。
借助于再循环泵和给水泵,在锅炉启动期间水冷壁系统内始终保持相当于锅炉最低直流负荷流量(25%BMCR),启动初期给水泵保持5%BMCR给水流量,随锅炉出力达到5%BMCR,三只贮水箱水位调节阀全部关闭,锅炉的蒸发量随着给水量的增加而增加,而通过循环泵的再循环流量则利用泵出口管道上的再循环调节阀逐步关小来调节,当锅炉达到最小直流负荷(25%BMCR),再循环调节阀全部关闭,此时,锅炉的给水量等于锅炉的蒸发量,启动系统解列,锅炉从二相介质的再循环模式运行(即湿态运行)转为单相介质的直流运行(即干态运行)。
1000MW机组二次再热超超临界塔式锅炉施工方案研究摘要:热控系统作为超超临界机组的重要组成部分,直接关系到整个机组的运行。
为了进一步提高热控制系统的稳定性和性能,需要从主机、辅机等三个部分进行改进和优化。
在我国经济高速增长的背景下,科学技术飞速发展,社会对火电厂超超临界机组提出了更高的要求。
在这种情况下,改进和优化计划往往会反映出一定的滞后,无法在实践中发挥最大的作用。
关键词:1000MW超超临界;二次再热机组;节能降耗1000MW超超临界二次再热机组是目前煤炭火电厂中的主力装备。
然而,由于能源资源的有限性和环境污染的问题,提高机组的热效率和经济性已成为当今火电厂面临的重要挑战。
因此,研究如何通过有效的节能降耗技术来提高1000MW超超临界二次再热机组的性能,具有重要的理论和实践意义。
1 1000MW超超临界二次再热机组节能降耗的重要性1.1高热效率节能降耗的核心目标之一是提高机组的热效率。
1000MW超超临界二次再热机组在超超临界工况下运行,通过二次再热技术能够实现更高的热效率。
提高热效率不仅可以降低煤炭消耗量,减少能源资源的浪费,还能降低排放物的排放量,对环境保护具有积极作用。
1.2降低能耗对于机组开展节能降耗,最重要的一个内容是为了降低能耗。
通过引入先进的燃烧技术、优化热力系统和改进循环水系统等措施,可以有效降低机组的能耗。
降低能耗不仅可以降低生产成本,提高经济性,还能减少对能源资源的需求,减轻能源供需压力。
1.3减少排放物1000MW超超临界二次再热机组在燃烧过程中会产生大量的排放物,如二氧化碳、氮氧化物和颗粒物等。
通过采用高效低排放燃烧技术和优化热力系统,可以有效减少这些排放物的排放量。
减少排放物不仅能够改善环境质量,减少空气污染,还能够减缓气候变化,为可持续发展作出贡献。
1.4推动可持续发展节能降耗不仅对火电厂的可持续发展至关重要,也对整个能源系统和社会经济的可持续发展具有重要意义。
锅炉清洗施工方案1. 引言锅炉是工业生产中常见的热能转换设备,长期运行后会积累大量的污染物,影响热能的传递效率和安全运行。
锅炉清洗是保证锅炉正常运行和延长其使用寿命的重要工作。
本文档将介绍一种锅炉清洗施工方案,详细描述清洗流程和操作步骤,以确保施工的有效性和安全性。
2. 准备工作在进行锅炉清洗之前,需要进行必要的准备工作,包括但不限于以下内容:•环境准备:确保清洗场地通风良好,无易燃易爆物品。
根据锅炉类型和规模,选择合适的清洗工具、设备和药剂等。
•人员准备:组织专业人员,包括锅炉操作人员、清洗工程师和配合作业人员等。
确保相关人员具备必要的技能和资质,了解安全操作规程。
•设备准备:检查清洗所需的设备和工具,包括高压水枪、水泵、清洗器具等。
确保设备正常运行,无损坏和泄漏。
•药剂准备:选择适用于锅炉清洗的化学药剂,根据锅炉污染物的种类和程度进行选择。
统一采购,确保质量可靠。
3. 清洗流程本节将介绍一套通用的锅炉清洗流程,具体操作顺序和步骤可根据实际情况进行调整。
3.1 施工准备•组织相关人员进行安全会议,明确工作目标和要求。
•布置施工现场,设置警示标志和安全防护措施。
•检查并准备清洗设备、工具和药剂。
•穿戴个人防护装备,包括防护服、手套、护目镜和防护面具等。
3.2 清洗排污系统•关闭锅炉供水和燃料进口阀门,切断电源。
•排空锅炉内的水和燃料,尽量减少排污对环境的影响。
•拆除锅炉上端的进水管道,连接好排污管道。
•打开锅炉下部的排污阀门,将锅炉的污水排放到指定地点。
3.3 清洗水侧系统•打开锅炉放水阀,排空水侧系统的水。
•拆除锅炉进出水管道,连接好清洗设备。
•准备清洗药剂,并按照药剂说明进行配比。
•将药剂溶液注入清洗设备中,启动清洗设备。
•通过高压水枪从系统的低点向上清洗,注意避免过高的清洗压力对锅炉和管道的损坏。
•清洗完毕后,关闭清洗设备,排空清洗液,并用清水进行冲洗。
3.4 清洗火侧系统•检查锅炉上的燃烧积灰,采取相应的措施进行清除,避免燃烧积灰对清洗火侧系统的影响。
1000 MW超超临界机火力发电机组化学清洗方案与实施成铭;赵承民
【期刊名称】《科技资讯》
【年(卷),期】2013(000)006
【摘要】本方案介绍了某大型火电厂工程(2×1000 MW超超临界机组)化学清洗工艺及实施过程,重点介绍了锅炉本体采用复合酸酸洗工艺、实施过程及酸洗效果.【总页数】1页(P136)
【作者】成铭;赵承民
【作者单位】中国能建安徽电建二公司安徽合肥 230031;中国能建安徽电建二公司安徽合肥 230031
【正文语种】中文
【中图分类】TM62
【相关文献】
1.1000MW超超临界火力发电机组降低NOx措施研究 [J], 张建华;李京;王松;;;
2.1000MW超超临界机组的化学清洗 [J], 曾伟康;钟选斌
3.1000MW超超临界火力发电机组燃煤热值变化对发电成本的影响 [J], 马晨辉;胡雪梅
4.1000MW超超临界直流炉的柠檬酸化学清洗 [J], 吕景瑞
5.1000 MW超超临界二次再热机组的化学清洗 [J], 张晓清;李廷堂;谢光;王远平因版权原因,仅展示原文概要,查看原文内容请购买。

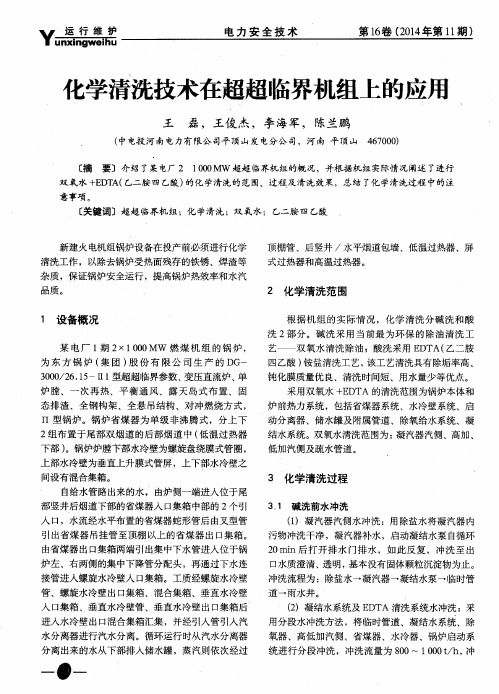

1000MW超超临界机组锅炉化学清洗施工技术方案简介汪道远[摘要]华能浙江玉环电厂新建工程4×1000MW燃煤发电机组,为国内首台百万超超临界机组建设工程,其中锅炉化学清洗涉及系统范围广,包括锅炉、汽机专业管道、设备等部件,其最终清洗效果的好坏直接关系到电厂系统运行,是电厂建设中重要的施工工序。
为了提高百万机组化学清洗工艺水平,加快施工进度,促进施工工序更加合理化,特对锅炉化学清洗过程进行简介。
[关键词] 清洗EDTA 锅炉1.引言随着我国经济水平的提高,对电力需求增多,国内火力发电机组建设日益增大,随之而来的是对工程建设的进度及质量要求越来越高,在电力建设中一项重要的工作是锅炉化学清洗,它的清洗效果直接影响到整个系统的启动与运行。
锅炉化学清洗,顾名思义,就是对锅炉及相关系统用化学药剂进行清洗。
它主要通过酸、碱等介质在系统内循环,把安装过程中残留的杂质清洗出去,以达到内部的清洁,同时在酸碱介质的作用下,系统内部钝化产生一层保护膜,防止运行过程中锅炉受热面腐蚀、结垢,以达到延长系统使用寿命的作用,除此之外化学清洗还对提高锅炉效率,改善锅炉蒸汽品质有很大关系,清洗水平的高低直接影响系统吹扫及运行的效果。
我公司承建的华能浙江玉环电厂4×1000MW 2号机组工程,锅炉由哈尔滨锅炉厂制造的超超临界变压运行直流锅炉。
采用П型布置,单炉膛、改进型低NOX PM主燃烧器和MACT型低NOx分级送风燃烧系统、反向双切园燃烧方式,炉膛采用内螺纹管垂直上升膜式水冷壁,循环泵启动系统,一次中间再热、调温方式除煤/水比外,还采用烟气分配挡板、燃烧器摆动、喷水等方式。
锅炉采用平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构,燃用煤为神府东胜、晋北煤、印尼煤。
其中锅炉化学清洗范围主要包括两部分,一部分为锅炉侧清洗,一部分为汽机侧清洗,为凝汽器汽侧,凝结水管道,除氧水箱、前置泵进口管道,高压给水管道系统,省煤器,水冷壁,顶棚管,后烟道包墙管,启动分离器,储水箱等部件。
专题1锅炉设计说明书一、概述本次为浙江国华宁海电厂二期2×1000MW扩建工程机组超超临界锅炉提出的方案是上海锅炉厂有限公司采用Alstom Power 公司Boiler GmbH(以下简称APBG公司)的技术,总体方案是在该公司为外高桥二期、三期设计的2×900MW 超临界和2×1000MW超超临界锅炉的基础上,根据本工程燃煤特性、蒸汽参数特点以及相关要求进行设计的。
锅炉的系统、性能设计由上海锅炉厂有限公司与技术支持方APBG公司联合进行,性能保证将由技术支持方APBG公司负责。
本方案提供1000MW等级螺旋管圈水冷壁方案。
对于本工程,卖方认为锅炉设计时主要考虑采用成熟先进的超临界锅炉技术,以确保机组的可用率和获得高的经济性;炉膛尺寸及燃烧设备的选用保证炉膛及炉膛出口处受热面不结渣、高的燃烧效率、低负荷稳燃、降低NOx排放、防止低温受热面飞灰沾污和磨损、防止炉内受热面的腐蚀和锅内高温蒸汽氧化等。
卖方有信心为浙江国华宁海电厂提供二台技术既成熟又可靠、性能优良、环保水平高、质量优等、交货及时、服务到位的1000MW超超临界锅炉,产品性能、质量符合国际一流火力发电厂的要求。
二、锅炉的主要技术规范本方案锅炉为1000MW等级超(超)临界参数变压运行螺旋管圈直流炉、一次再热、采用单炉膛单切圆燃烧方式、平衡通风、运转层以上露天布置、固态排渣、全钢构架、全悬吊结构塔式锅炉。
设计煤种/校核煤种为神华煤。
1、锅炉设计容量和参数蒸汽参数按与上海汽轮机有限公司提供的1000MW超超临界汽机热平衡参数相匹配,也可以同国内相同容量级汽机制造商的汽机相匹配。
投标文件以锅炉出口蒸汽参数27.56MPa(a)/605/603℃为准,除7、技术数据表外,其它文字部分均适合于蒸汽参数26.25MPa(a)/605/603℃方案。
对应于蒸汽参数26.25 MPa(a)/605/603℃方案的7、技术数据表单列于附件1方案二中。
1000MW超超临界机组锅炉化学清洗施工技术方案简介汪道远[摘要]华能浙江玉环电厂新建工程4×1000MW燃煤发电机组,为国内首台百万超超临界机组建设工程,其中锅炉化学清洗涉及系统范围广,包括锅炉、汽机专业管道、设备等部件,其最终清洗效果的好坏直接关系到电厂系统运行,是电厂建设中重要的施工工序。
为了提高百万机组化学清洗工艺水平,加快施工进度,促进施工工序更加合理化,特对锅炉化学清洗过程进行简介。
[关键词] 清洗EDTA 锅炉1.引言随着我国经济水平的提高,对电力需求增多,国内火力发电机组建设日益增大,随之而来的是对工程建设的进度及质量要求越来越高,在电力建设中一项重要的工作是锅炉化学清洗,它的清洗效果直接影响到整个系统的启动与运行。
锅炉化学清洗,顾名思义,就是对锅炉及相关系统用化学药剂进行清洗。
它主要通过酸、碱等介质在系统内循环,把安装过程中残留的杂质清洗出去,以达到内部的清洁,同时在酸碱介质的作用下,系统内部钝化产生一层保护膜,防止运行过程中锅炉受热面腐蚀、结垢,以达到延长系统使用寿命的作用,除此之外化学清洗还对提高锅炉效率,改善锅炉蒸汽品质有很大关系,清洗水平的高低直接影响系统吹扫及运行的效果。
我公司承建的华能浙江玉环电厂4×1000MW 2号机组工程,锅炉由哈尔滨锅炉厂制造的超超临界变压运行直流锅炉。
采用П型布置,单炉膛、改进型低NOX PM主燃烧器和MACT型低NOx分级送风燃烧系统、反向双切园燃烧方式,炉膛采用内螺纹管垂直上升膜式水冷壁,循环泵启动系统,一次中间再热、调温方式除煤/水比外,还采用烟气分配挡板、燃烧器摆动、喷水等方式。
锅炉采用平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构,燃用煤为神府东胜、晋北煤、印尼煤。
其中锅炉化学清洗范围主要包括两部分,一部分为锅炉侧清洗,一部分为汽机侧清洗,为凝汽器汽侧,凝结水管道,除氧水箱、前置泵进口管道,高压给水管道系统,省煤器,水冷壁,顶棚管,后烟道包墙管,启动分离器,储水箱等部件。
本文通过对国内首台百万机组化学清洗前期准备工作,施工过程及出现的问题,解决问题的方法等方面进行论述,总结一些经验,以为指导现场施工提供参考。
2.施工技术准备工作化学清洗前,各种准备工作做到位,清洗工作才能顺利进行。
具体需满足以下条件:2.1施工方案得到相关部门审批合格,2.2临时清洗管道安装完毕,涉及相关系统水压完成,凝汽器底部加固合格,同时对相关不参加清洗的设备系统进行隔离。
图1 清洗溶液储备2.3现场照明、消防、安全设施齐备,水源、电源、汽源满足供给要求,除盐水用量具体见表1。
表1 除盐水用量序号过程单位数量备注1 凝汽器、炉前低压系统水冲洗吨34002 凝汽器、炉前低压系统碱洗吨16003 凝汽器、炉前低压系统碱洗后水冲洗吨40004 炉前高压系统及炉本体水冲洗吨20005 炉前高压系统及炉本体碱洗吨6006 炉前高压系统及炉本体碱洗后水冲洗吨30007 EDTA清洗吨7008 保护液冲洗清洗系统吨30009 合计吨183002.4各种化验分析仪器及化学室投入使用,人员配备整齐,安全药品、清洗药品检查合格,数量充足,具体数量见表2。
表2 化学药品用量2.5同时涉及酸洗的热力设备、电动、气动阀门调试完毕,特别是提供动力的电动前置泵,凝结水泵等设备安装调试完毕,具备试运条件。
2.6锅炉具备点火条件,轻油系统调试完毕,空气动力场试验完毕,做好施工前所需的措施。
2.7废液处理场准备完毕,清洗出的废渣、废液、废气进行排放处理。
3.清洗工序及过程清洗工序包括两大部分,一部分为碱液清洗,另一部分为EDTA清洗。
碱液清洗分为碱洗前水冲洗,碱洗水压试验,保护液置换系统除盐水,碱洗系统加热,碱洗,碱洗后水冲洗,系统清理。
EDTA清洗包括升温试验,系统上药,EDTA清洗,退药,保护液清洗系统,废液处理。
以下为详细过程:(流程可参照附图1)3.1碱液清洗3.1.1碱洗前水冲洗启动凝结水输送泵,通过凝结水储水箱管道把除盐水打入凝汽器,按照以下流程进行水冲洗。
冲洗流程1:凝汽器→凝结水泵→汽封冷却器及旁路→凝结水管道→#8、#7、#6、#5号低加凝结水管道及旁路、除氧水箱→A、B汽动前置泵进口管道→临时阀门C2、C9、C11→排水槽。
冲洗至出口水质澄清无杂质。
冲洗流程2:凝汽器→凝结水泵→临时管→C8→高压加热器汽侧疏水管→除氧水箱→A、B汽动前置泵的进口管道→临时阀门C2、C9、C11→排水槽。
冲洗至出口水质澄清无杂质。
冲洗流程3:凝汽器→凝结水泵→汽封加热器旁路→#8、#7低加疏水管道及旁路→临时阀门C18、C6→#3、#2、#1高加疏水管道及旁路→临时阀门C14、C11→排水槽。
此回路冲洗过程中,先冲洗高加旁路管道至目测水质澄清后,再冲洗高加水侧管道至出口水质澄清无杂质。
冲洗流程4:凝汽器→凝结水泵→汽封加热器旁路→#8、#7低加→临时阀门C18、C6→#3、#2、#1高加→省煤器→水冷壁下联箱→临时阀门C15、C11→排水槽。
冲洗至出口水质澄清无杂质。
冲洗流程5:凝汽器→凝结水泵→汽封加热器旁路→#8、#7低加→临时阀门C18、C6→#3、#2、#1高加→省煤器→水冷壁下联箱→顶棚水冷壁→包墙水冷壁下联箱→临时阀门C16、C11→排水槽。
冲洗至出口水质澄清无杂质。
冲洗流程6:凝汽器→凝结水泵→汽封加热器旁路→#8、#7低加→临时阀门C18、C6→#3、#2、#1高加→省煤器→水冷壁→启动分离器→储水箱→临时阀门C17、C9、C11→排水槽。
冲洗至出口水质澄清无杂质。
冲洗流程7:凝汽器→凝结水泵→汽封加热器→疏水冷却器→#8、#7低加→临时阀门C18、C6→#3、#2、#1高加→省煤器→水冷壁→启动分离器→过热器→主汽管→临时阀门C1、C9、C11→排水槽。
冲洗至出口水质澄清无杂质。
以上流程完毕,最终系统内部水冲洗进出水浊度小于5mg/L。
3.1.2碱洗过程水压试验水冲洗结束后,系统充满除盐水,关闭临时阀门C9,由凝泵维持系统压力2.5MPa,检查清洗系统严密性。
3.1.3保护液置换系统除盐水启动凝泵,将配制好的含联氨200mg/L、pH值9.5~10的保护液,经临时阀门C18、C4进入主汽管、过热器、启动分离器、储水箱、临时阀门C17、C9、C11循环到排水槽,在排水口取样测试其pH值,当溶液pH值达到9.5时停凝泵。
3.1.4碱洗系统加热调整凝汽器汽侧水位到+150mm、除氧水箱水位到达总容积1/2、启动分离器水位到达总容积1/2,系统按碱洗回路循环,同时除氧水箱投入辅助蒸汽进行混合加热,循环加热到55℃时停止辅助蒸汽供应。
3.1.5碱洗过程启动上药泵,将除油剂和消泡剂经临时阀门C12、C10进入凝汽器,投入辅助蒸汽进行混合加热,维持清洗介质的温度55~60℃,循环清洗6小时。
清洗过程中,水位控制在凝汽器上层钛管100~150mm、除氧水箱水位总容积2/3、启动分离器水位总容积1/2,每小时取样检测pH值一次。
流程图见以下:上药流程:储药箱→上药泵→临时管→临时阀门C12、C10→凝汽器→凝泵再循环管→凝汽器A循环回路1:凝汽器→凝泵→汽封冷却器→#8、#7、#6、#5 B→临时管→ #1、 #2、 #3 高压加热器汽侧循环回路2:除氧水箱→前置泵→临时阀门C5、C6→#3、#2、#1高加水侧→省煤器→水冷壁→启动分离器→储水箱→临时阀门C17、C2→汽动前置泵进口管→除氧水箱过程参数见表3表3 碱洗过程参数说明:凝汽器汽侧加热碱洗温度60℃时对低压转子无影响,不必增加对低压转子的安全技术措施。
3.1.6碱洗后水冲洗碱洗结束后,停电动前置泵,关闭溢水管进入凝汽器的电动门,打开临时阀门C2、C9、C11,将碱洗液排放到排水槽,用排污泵输送到厂内污水处理系统。
当凝汽器水位降到凝泵运行最低下限时,关闭除氧水箱上水门,启动凝补水泵,补水到凝汽器上层钛管+200mm,打开除氧水箱上水门进行水冲洗,重复以上步骤,进行冲洗,测试pH≤8停止。
其它冲洗步骤按碱洗前1~6水冲洗流程进行。
3.1.7人工清理系统水冲洗结束后,排干除氧水箱及凝汽器内的积水,打开人孔门,工作人员进入凝汽器汽侧、热井及除氧水箱进行清理;把凝结水泵、电动前置泵滤网拆卸清理好后复原。
3.2 EDTA清洗3.2.1升温试验再次把系统内充入除盐水,启动电动前置泵,清洗系统按EDTA清洗回路循环,→凝泵再循环管→凝汽器A循环回路1:凝汽器→凝泵→汽封冷却器→#8、#7、#6、#5 B→临时管→ #1、 #2、 #3 高压加热器汽侧循环回路2:除氧水箱→前置泵→临时阀门C5、C6→#3、#2、#1高加水侧→省煤器→水冷壁→启动分离器→储水箱→临时阀门C17、C2→汽动前置泵进口管→除氧水箱调整启动分离器储水箱及除氧水箱水位,锅炉点火,加热至系统温度达到125~130℃,锅炉熄火。
在加热升温过程中,应严格监视储水箱水位变化,同时做好升温、水位上升等记录,检查临时系统管道及设备的热膨胀参数是否符合要求,组织操作人员对临时安装的所有阀门与法兰连接的螺栓重新紧固。
待系统温度降至95℃时,停前置泵,将除氧水箱的水排空。
3.2.2系统上药启动清洗泵,将配置好的EDTA溶液通过临时阀门C12、C9、C2,进入除氧水箱,EDTA溶液上完后,启动前置泵,系统按第一、二碱洗循环回路进行循环。
在循环过程中,监测水位变化,当液位低于除氧水箱中心线-200mm应及时补充药液,同时检测清洗液中EDTA浓度和pH值,确保循环均匀后,EDTA浓度不小于3.5%、pH值9.0±0.2。
3.2.3 EDTA清洗当启动分离器和除氧水箱液位、EDTA浓度、pH值达到正常值后(液位处于除氧水箱中心线-200mm,EDTA浓度不小于3.5%,pH值9.0±0.2),锅炉进行点火加热,当系统内EDTA清洗液温度升至130℃时,增减油枪投入数量,使系统温度维持在130~135℃,清洗过程中,应严格监控系统温度、启动分离器和除氧水箱液位的变化情况,巡查清洗系统是否正常,如有泄漏,应及时采取补救措施。
清洗期间,每二小时切换一次清洗循环回路,每小时检测一次清洗液中EDTA浓度、铁离子浓度、pH值。
当EDTA浓度和铁离子浓度稳定后,PH值应大于9.0,监视管内无残存余垢,系统再循环清洗2小时,结束清洗,时间大约需要8-12小时。
具体参数见表4。
表4 EDTA清洗过程参数3.2.4 退药清洗结束后,锅炉熄火,系统继续循环,打开送、引风机,通风降温,当系统温度至80℃时,停止前置泵运行,将清洗液排放到机组排水槽,用排污泵输送到污水处理系统。
3.2.5保护液清洗系统启动凝结水泵,将配制好的含联氨300mg/l、pH值9.5~10的保护液打入系统,冲洗凝结水管道、#8-5低加、旁路、除氧水箱、A、B前置泵进口管、除氧水箱溢流管、高压给水管道、#3-1高加、省煤器、水冷壁、启动分离器,冲洗到出口水质澄清、总铁离子浓度<100 mg/L,冲洗合格后,除氧水箱中投入辅助蒸汽,加热到系统温度为95℃时,系统按以下回路流程循环:冲洗流程1:凝汽器→凝结水泵→汽封冷却器→疏水冷却器→#8、#7、#6、#5低加→除氧水箱→A、B前置泵进口管→临时阀门C2、C9(C10)、C11→排水槽。
