概论储罐用以存放酸、醇、气体等提炼的化学物质。
其种类很多，大体上有：滚塑储罐，玻璃钢储罐，陶瓷储罐、橡胶储罐、焊接塑料储罐等。
就储罐的性价比来讲，现在以滚塑储罐最为优越，滚塑储罐又可以分钢衬塑储罐，全塑储罐两大系，分别包括立式，卧式，运输，搅拌等多个品种。
用于储存液体或气体的钢制密封容器即为钢制储罐，防腐储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施，我们的经济生活中总是离不开大大小小的钢制储罐，钢制储罐，防腐储罐在国民经济发展中所起的重要作用是无可替代的。
钢制储罐是储存各种液体（或气体）原料及成品的专用设备，对许多企业来讲没有储罐就无法正常生产，特别是国家战略物资储备均离不开各种容量和类型的防腐储罐等储罐。
我国的储油设施多以地上储罐为主，且以金属结构居多，故本次将着重介绍在我们原油岗位普遍使用的拱顶储罐、内浮顶储罐的一些基础知识。
第一章储罐基础知识一、储罐的结构目前我国使用范围最广泛、制作安装技术最成熟的是拱顶储罐、浮顶储罐和卧式储罐。

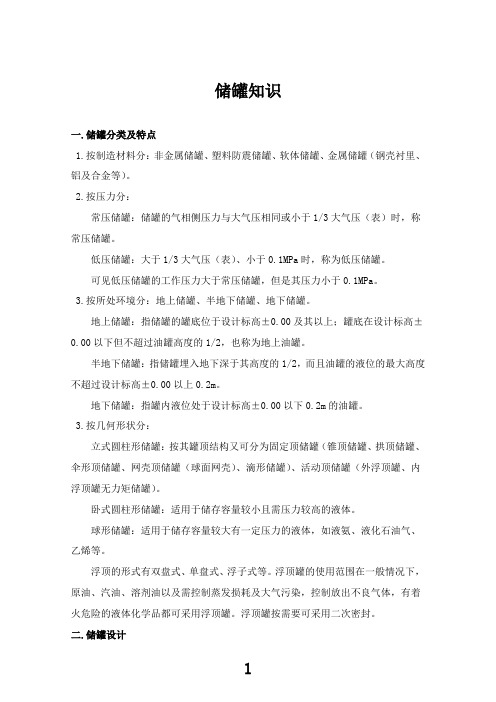

二、储罐的分类由于储存介质的不同，储罐的形式也是多种多样的。
按位置分类：可分为地上储罐、地下储罐、半地下储罐、海上储罐、海底储罐等。
按油品分类：可分为原油储罐、燃油储罐、润滑油罐、食用油罐、消防水罐等。
按用途分类：可分为生产油罐、存储油罐等。
按形式分类：可分为立式储罐、卧式储罐等。
按结构分类：可分为固定顶储罐、浮顶储罐、球形储罐等。
按大小分类： 100m3以上为大型储罐，多为立式储罐； 100m 3 以下的为小型储罐，多为卧式储罐。
三、储罐的材料储罐工程所需材料分为罐体材料和附属设施材料。
罐体材料可按抗拉屈服强度σs或抗拉标准强度σb分为低强钢和高强钢，高强钢多用于 5000m3以上储罐；附属设施（包括抗风圈梁、锁口、盘梯、护栏等）均采用强度较低的普通碳素结构钢，其余配件、附件则根据不同的用途采用其它材质。
制造罐体常用国产钢材有 20、20R、16Mn、16MnR 以及Q235 系列等。
拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。
拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为 1000 -10000m 3 ，目前，国内拱顶储罐的最大容积已经达到 30000m 3 。
罐底：罐底由钢板拼装而成，罐底中部的钢板为中幅板，周边的钢板为边缘板。
边缘板可采用条形板，也可采用弓形板。
一般情况下，储罐内径< 16.5m 时，宜采用条形边缘板，储罐内径≥ 16.5m 时，宜采用弓形边缘板。
罐壁：罐壁由多圈钢板组对焊接而成，分为套筒式和直线式。
套筒式罐壁板环向焊缝采用搭接，纵向焊缝为对接。
拱顶储罐多采用该形式，其优点是便于各圈壁板组对，采用倒装法施工比较安全。
直线式罐壁板环向焊缝为对接。
优点是罐壁整体自上而下直径相同，特别适用于内浮顶储罐，但组对安装要求较高、难度亦较大。
罐顶：罐顶有多块扇形板组对焊接而成球冠状，罐顶内侧采用扁钢制成加强筋，各个扇形板之间采用搭接焊缝，整个罐顶与罐壁板上部的角钢圈（或称锁口）焊接成一体。
第一节浮顶罐的构造浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。
浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。
罐底：浮顶罐的容积一般都比较大，其底板均采用弓形边缘板。
罐壁：采用直线式罐壁，对接焊缝宜打磨光滑，保证内表面平整。
浮顶储罐上部为敞口，为增加壁板刚度，应根据所在地区的风载大小，罐壁顶部需设置抗风圈梁和加强圈。
浮顶：浮顶分为单盘式浮顶、双盘式浮顶和浮子式浮顶等形式。
单盘式浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。
单盘顶板底部设有多道环形钢圈加固。
其优点是造价低、好维修。
双盘式浮顶：由上盘板、下盘板和船舱边缘板所组成，由径向隔板和环向隔板隔成若干独立的环形舱。
其优点是浮力大、排水效果好。
内浮顶储罐是在拱顶储罐内部增设浮顶而成，罐内增设浮顶可减少介质的挥发损耗，外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。
这种储罐主要用于储存轻质油，例如汽油、航空煤油等。
内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。
目前国内的内浮顶有两种结构：一种是与浮顶储罐相同的钢制浮顶；另一种是拼装成型的铝合金浮顶。
卧式储罐的容积一般都小于 100m3 ，通常用于生产环节或加油站。
卧式储罐环向焊缝采用搭接，纵向焊缝采用对接。
圈板交互排列，取单数，使端盖直径相同。
卧式储罐的端盖分为平端盖和碟形端盖，平端盖卧式储罐可承受 40kPa 内压，碟形端盖卧式储罐可承受0.2Mpa 内压。
地下卧式储罐必须设置加强环，加强还用角钢煨制而成。
第二节内浮顶罐的构造内浮顶储罐是在拱顶储罐内部增设浮顶而成，罐内增设浮顶可减少介质挥发损耗，外部拱顶又可防止雨水、积雪及灰尘等进入罐内，保证罐内介质清洁。
保这种储罐主要用于储存轻质油，如汽油、航空煤油等。
内浮顶储罐采用直线式罐壁，壁板对接焊制，拱顶按拱顶储罐的要求制作。
目前国内内浮顶有两种结构：1.与浮顶储罐相同的钢制浮顶；2.拼装成型的铝合金浮顶。
内顶浮油罐用于储存轻油(汽油酒精等)第四章储罐的主要附件油罐附件是油罐自身的重要组成部分。
它的设置按其作用可分成 4 种类型：1、保证完成油料收发、储存作业，便于生产、经营管理。
2、保证油罐使用安全，防止和消除各类油罐事故。
3、有利油罐清洗和维修。
4、能降低油品蒸发损耗。
油罐除一些通用附件外，盛装不同性质油品，用于不同结构类型的油罐，还应配置具有专门性能的附件，以满足安全与生产的特殊需要。
一、油罐一般附件在各种油罐上，通常都装有下列一般油罐附件。
1.扶梯和栏杆：扶梯是专供操作人员上罐检尺、测温、取样、巡检而设置的。
有直梯和旋梯两种。
一般来说，小型油罐用直梯，大型油罐用旋梯。
2.人孔：人孔是供清洗和维修油罐时，操作人员进出油罐而设置的。
一般立式油罐，人孔都装在罐壁最下层圈板上，且和罐顶上方采光孔相对。
人孔直径多为 600mm，孔中心距罐底为 750 mm。
通常3000m3以下油罐设人孔 1 个，3000～5000 m3设 1～2 个人孔，5000 m3以上油罐则必须设 2 个人孔。
3.透光孔：透光孔又称采光孔，是供油罐清洗或维修时采光和通风所设。
通常设置在进出油管上方的罐顶上，直径一般为 500mm，外缘距罐壁 800－1000mm，设置数量与人孔相同。
4.量油孔：量油孔是为检尺、测温、取样所设，安装在罐顶平台附近。
每个油罐只装一个量油孔，它的直径为 150mm，距罐壁距离多在 1m。
5.脱水管：脱水管亦称放水管，是专门为排除罐内水杂和清除罐底污油残渣而设的。
放水管在罐外一侧装有阀门，为防止脱水阀不严或损坏，通常安装两道阀门。
冬天还应做好脱水阀门的保温，以防冻凝或阀门冻裂。
6.消防泡沫室：消防泡沫室又称泡沫发生器，是固定于油罐上的灭火装置。
泡沫发生器一端和泡沫管线相连，一端带有法兰焊在罐壁最上一层圈板上。
灭火泡沫在流经消防泡沫室空气吸入口处，吸入大量空气形成泡沫，并冲破隔离玻璃进入罐内（玻璃厚度不大于 2mm），从而达到来火目的。
7.接地线：接地线是消除油罐静电的装置。
二、轻质油专用附件轻质油（包括汽油、煤油、柴油等）属粘度小、质量轻、易挥发的油品，盛装这类油品的油罐，都装有符合它们特性并满足生产和安全需要的各种油罐专用附件。
1.油罐呼吸阀：油罐呼吸阀是保证油罐安全使用，减少油品损耗的一种重要设备。
2.液压安全阀：液压安全阀是为提高油罐更大安全使用性能的又一重要设备，它的工作压力比机械呼阀要高出 5～10%。
正常情况下，它是不动的，当机械呼吸阀因阀盘锈蚀或卡住而发生故障或油罐收付作业异常而出现罐内超压或真空度过大时，它将起到油罐安全密封和防止油罐损坏作用。
3. 阻火器：阻火器又称油罐防火器，是油罐的防火安全设施，它装在机械呼吸阀或液压安全阀下面，内部装有许多铜、铝或其它高热容金属制成的丝网或皱纹板。
当外来火焰或火星万一通过呼吸阀进入防火器时，金属网或皱纹板能迅速吸收燃烧物质的热量，使火焰或火星熄灭，从而防止油罐着火。
4. 喷淋冷却装置：喷淋冷却装置是为降低罐内油温，减少油罐大小呼吸损失而安装的节能设施。
三、内浮顶油罐专用附件内浮顶油罐和一般拱顶油罐相比，因结构不同，并根据其使用性能要求，它装有独特的各种专用附件。
1. 通气孔内浮顶油罐因内浮盘盖住了油面，油气空间基本消除，故蒸发损耗很少，罐顶上不设机械呼吸阀和安全阀。
但在实用中，浮顶环形间隙或其它附件接合部位，仍难免有油气泄漏之处，为防止油气积聚达到危险程度，在油罐顶和罐壁上都开有通气孔。
2. 静电导出装置内浮顶油罐在进出油作业过程中，浮盘上积聚了大量静电荷，由于浮盘和罐壁间多用绝缘物作密封材料，所以浮盘上积聚的静电荷不可能通过罐壁导走。
为了导走这部分静电荷，在浮盘和罐顶之间安装了静电导出线。
一般为 2 根软铜裸绞线，上端和采光孔相连，下端压在浮盘的盖板压条上。
3.防转钢绳为防止油罐壁变形，浮盘转动影响平稳升降，在内浮顶罐的罐顶和罐底间垂直地张紧两条不锈钢缆绳，两根钢绳在浮顶直径两端对称布置。
浮顶在钢绳限制下，只能垂直升降，因而防止了浮盘转动。
4. 自动通气阀自动通气阀设在浮盘中部位置，它是为保护浮盘处于支撑位置时，油罐进出油料时能正常呼吸，防止浮盘以下部分出现抽空或憋压而设。
5.浮盘支柱内浮顶油罐使用一段时间后，浮顶需要检修，油罐需清洗，这时浮顶就需降到距罐底一定高度，由浮盘上若干支柱来支撑。
6. 扩散管扩散管在油罐内与进口管相接，管径为进口管的 2 倍，并在两侧均匀钻有众多直径 2mm 的小孔。
它起到油罐收油时降低流速，保护浮盘支柱的作用第五章储罐的维护与保养第一节储罐的基本操作一、储罐操作十条规定1.按时检尺，定点检查，认真记录。
2.油品脱水，不应离人，避免跑油。
3.油品收付，核定流程，防止冒串。
4.切换油罐，先开后关，防止憋压。
5.清罐以后，认真检查，才能投用。
6.现场交接，严格认真，避免差错。
7.呼吸阀门，定期检查，防止抽瘪。
8.重油加温，不应超标，防止突沸。
9.管线用完，及时处理，防止冻凝。
10.新罐投用，验收签证，方可进油（料）。
二、储罐操作注意事项储油罐和储罐区储油多，危险性大，容易发生火灾和爆炸事故，必须按照有关规定，建立防火、防爆制度，经常进行防火巡查，严格进行消防安全管理，确保消防安全。
（1）储油罐、储罐区防火防爆应按GB50183，GB50074规定。
低倍数空气泡沫灭火系统应按GB50151规定。
（2）储罐区应保持整洁，防火堤内应无干草，无油污，无可燃物。
（3）储罐区排水系统应设水封井；排水管在防火堤外应设置阀门；油罐放水时，应有专人监护，及时清除水封井内的残油。
