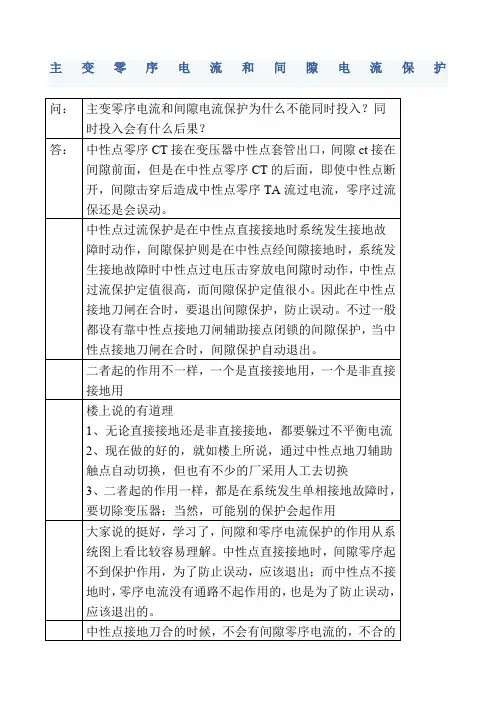

主变零序电流和间隙电流保护今天去武垣站干活，发现在220KV侧中性点保护间隙后面串有一个CT，以前220KV站里从没有见到过，问了几个人都不知道是干什么的，估计是零序电流保护。
回来上网上搜了搜，原来是间隙电流保护，下面说一下间隙电流保护和零序电流保护：??? 目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。
为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。
由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。
为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。
??? 中性点零序CT一般在变压器中性点套管内，而间隙CT一般在间隙后面。
当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。
??? 中性点直接接地时间隙保护起不到作用，为了防止误动应该退出；而中性点不接地时，零序电流没有通路，零序电流保护不起作用，为了防止误动，应该退出，间隙零序过压的问题请问为什么间隙零序过压的定值为什么要整定为180V？是为了躲过什么？间隙零序过压时间一般整定为0.5s，动作后跳各侧开关。
这么短的动作时间为什么是跳各侧开关而不是跳本侧开关？还有就是间隙零序过压和零序过压有何不同？为什么整定值会差那么远（例如在110kV系统中，零序过压可整定为15～30V）？??110kV系统的PT辅助绕组为什么是100V先请看系统运行中的过电压：电力系统的过电压一般可分为下面三类,暂时过电压(工频过电压、谐振过电压) ,操作过电压,雷电过电压。
主变零序保护的知识1 概述变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。
本文就变压器的零序电流保护的一些特点进行介绍。
2 零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。
下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。
如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。
如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。
我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。
3 变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。
可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。

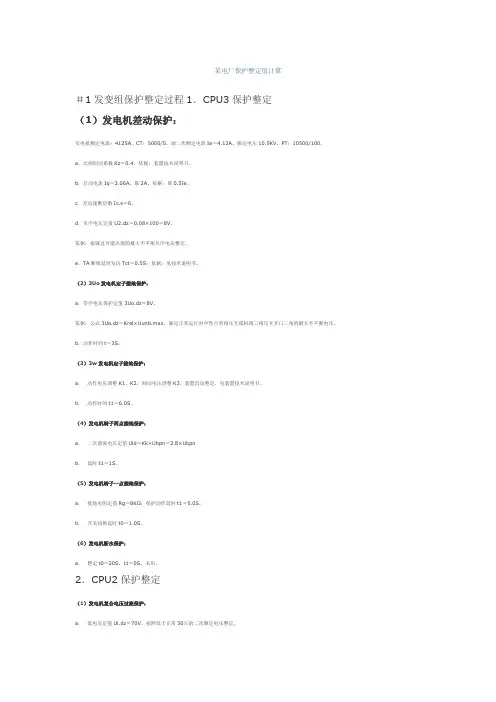

某电厂保护整定值计算＃1发变组保护整定过程1．CPU3保护整定（1）发电机差动保护：发电机额定电流：4125A，CT：5000/5，故二次额定电流Ie＝4.12A。
额定电压10.5KV，PT：10500/100。
a．比例制动系数Kz＝0.4，依据：装置技术说明书。
b．启动电流Iq＝2.06A，取2A。
依据：取0.5Ie。
c．差动速断倍数Ic.s＝6。
d．负序电压定值U2.dz＝0.08×100＝8V。
依据：按躲过可能出现的最大不平衡负序电压整定。
e．TA断线延时发信Tct＝0.5S；依据：见技术说明书。
（2）3Uo发电机定子接地保护：a．零序电压保护定值3Uo.dz＝8V。
依据：公式3Uo.dz＝Krel×Uunb.max，躲过正常运行时中性点单相压互或机端三相压互开口三角的最大不平衡电压。
b．动作时间t＝3S。
（3）3w发电机定子接地保护：a．动作电压调整K1、K2，制动电压调整K3，装置自动整定，见装置技术说明书。
b．动作时间t1＝6.0S。
（4）发电机转子两点接地保护：a．二次谐波电压定值Uld＝Kk×Ubpn＝2.8×Ubpnb．延时t1＝1S。
（5）发电机转子一点接地保护：a．接地电阻定值Rg＝8KΩ；保护动作延时t1＝5.0S。
b．开关切换延时t0＝1.0S。
（6）发电机断水保护：a．整定t0＝20S，t1＝0S，未用。
2．CPU2保护整定（1）发电机复合电压过流保护：a．低电压定值Ul.dz＝70V，按照低于正常30％的二次额定电压整定。
b．负序电压定值U2.dz＝10V，取10％的二次额定电压整定。
c．过电流定值Ig.dz＝KKIe/Kr＝5.95A，取6.0A。
按躲过额定负荷下可靠返回整定，Kk取1.3，Kf取0.9。
d．延时t1＝3.5S，母线解列，延时t2＝4.5S，出口跳闸。
依据：延时与变压器的相应保护延时的限额配合。
（2）发电机定时限负序过流保护：a．负序电流定值I2.dz＝1.03A，取1.1A；按发电机能承受的电流和躲过引起转子发热而致损伤的负序电流整定，公式为：I2.dz＝0.25Ie。

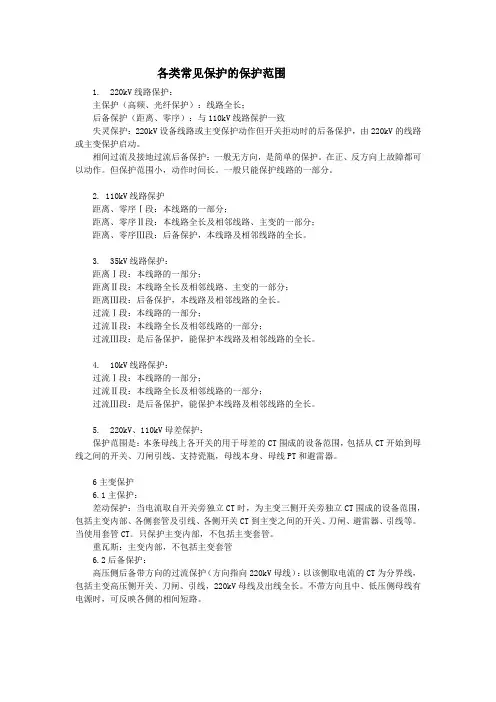

各类常见保护的保护范围1. 220kV线路保护：主保护（高频、光纤保护）：线路全长；后备保护（距离、零序）：与110kV线路保护一致失灵保护：220kV设备线路或主变保护动作但开关拒动时的后备保护，由220kV的线路或主变保护启动。
相间过流及接地过流后备保护：一般无方向，是简单的保护。
在正、反方向上故障都可以动作。
但保护范围小，动作时间长。
一般只能保护线路的一部分。
2. 110kV线路保护距离、零序Ⅰ段：本线路的一部分；距离、零序Ⅱ段：本线路全长及相邻线路、主变的一部分；距离、零序Ⅲ段：后备保护，本线路及相邻线路的全长。
3. 35kV线路保护：距离Ⅰ段：本线路的一部分；距离Ⅱ段：本线路全长及相邻线路、主变的一部分；距离Ⅲ段：后备保护，本线路及相邻线路的全长。
过流Ⅰ段：本线路的一部分；过流Ⅱ段：本线路全长及相邻线路的一部分；过流Ⅲ段：是后备保护，能保护本线路及相邻线路的全长。
4. 10kV线路保护：过流Ⅰ段：本线路的一部分；过流Ⅱ段：本线路全长及相邻线路的一部分；过流Ⅲ段：是后备保护，能保护本线路及相邻线路的全长。
5. 220kV、110kV母差保护：保护范围是：本条母线上各开关的用于母差的CT围成的设备范围，包括从CT开始到母线之间的开关、刀闸引线、支持瓷瓶，母线本身、母线PT和避雷器。
6主变保护6.1主保护：差动保护：当电流取自开关旁独立CT时，为主变三侧开关旁独立CT围成的设备范围，包括主变内部、各侧套管及引线、各侧开关CT到主变之间的开关、刀闸、避雷器、引线等。
当使用套管CT。
只保护主变内部，不包括主变套管。
重瓦斯：主变内部，不包括主变套管6.2后备保护：高压侧后备带方向的过流保护（方向指向220kV母线）：以该侧取电流的CT为分界线，包括主变高压侧开关、刀闸、引线，220kV母线及出线全长。
不带方向且中、低压侧母线有电源时，可反映各侧的相间短路。
中压侧带方向的后备过流保护（方向指向110kV母线）：以该侧取电流的CT为分界线，包括主变中压侧的开关、刀闸、引线、110kV母线及中压侧出线全长。
主变保护
本体保护：是一种非电量保护，包括本体轻、重瓦斯保护，有载调压轻、重瓦斯保护以及压力释放。
原理是变压器发生故障时，往往会对变压器的绝缘油造成影响，从而导致气体的产生，这时变压器的瓦斯继电器动作，本体保护就是根据不同瓦斯继电器的动作来跳闸或告警。
差动保护：反映变压器内部故障（包括三侧或两侧CT之间的电缆）。
以三圈变为例，采集变压器三侧的电流。
正常情况，根据KCL定理，流入变压器电流等于流出变压器电流，即差流为零；如果变压器内部故障，肯定有一侧的电流比较大，从而导致差流不为0，保护动作。
如果是外部故障，流入变压器电流仍然等于流出变压器电流，保护不会动作。
常见的差动有差流速断、比率差动等。
两圈变同理。
距离保护：目前用的非常少，但有用的。
简单的讲就是采集电压和电流，计算阻抗，再根据计算的阻抗来判断是否动作。
不建议采用。
过流保护：用于变压器后备保护。
反映的是变压器故障和母线故障、馈线故障。
一般不仅作为变压器后备，还可以作为母线后备、馈线保护后备等。
过流保护包括：相电流、负序、零序；还有定时限、反时限等。
间隙过流和间隙过压保护：采集变压器放电间隙的电量，对付接地故障
限制性接地保护：国外用的很多。
采用零序电流来判断，好像也有叫零序差动保护的。
过负荷：包括告警、启动风冷、闭锁有载调压等
热过负荷：根据变压器提供的热积累特性，根据负荷电流计算变压器的热积累
，分为告警和跳闸两个阶段。
好像电气化铁道上比较多。
主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。
根据实际经验一般取：Isd =（4～12）Inb/ni （1）式中 Isd －保护装置差动速断定值；Inb －变压器的额定电流（高压侧）；ni －电流互感器变化。
b ．差动保护（1）谐波制动化：根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%-20%时，三相差动保护均被闭锁。
（2）最小动作电流Icd应大于额定负载时的不平衡电流，即Icd =Kk （Ktxfwc+ΔU+Δfpn ）Inb/ni （2）式中 Inb 、ni 同（1）式；Kk —可靠系数，取（1.3～1.5）;ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围，ΔU=5%；Ktx —电流互感器同型系数：当各侧电流互感器型号相同时取Ktx=0.5，不同时 取Ktx=1；fwc —电流互感器的允许误差：取fwc=0.1；Δfpn —电流互感器的变化（包括保护装置）不平衡所产生的相对误差取0.1。
一般Icd=（0.2～0.6）Inb/ni （3）（3）制动特性拐点Isl = Inb ／ni （4）Is2 = (1～1.2)Inb ／ni （5）Isl 、Is2可整定为同一点。
（4）最大制动系数K1、K2K1、K2 = Kk （Δfpn+ΔU+0.1）式中符号同（2）式。
K1、K2可整定为相同值，也可整定为：K1 = 1.3（Δfpn+ΔU+0.1） （6）K2 = 1.5（Δfpn+ΔU+0.1） （7）（5）电流调整率的整定计算中压侧调整率= （8） 式中 Unm —中压侧额定电压；Unh —高压侧额定电压；nLHh —高压侧电流互感器变化；nLHm —中压侧电流互感器变化；低压侧整率= ×√3 （注：该调整率不应大于1.99） （9） 式中ULHh 同（8）式UnL —低压侧额定电压；nLHh 同（8）式；Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化；电流调整率一般不应大于2。
这个问题需分两种情况说明：
1、独立TA方式。
该方式为主变直接零序过流取自主变套管中性点TA，间隙零序过流取自与放电间隙相串联的TA。
该方式下两种保护TA相互独立，无论中性点接地与否，两种保护同时投入而不会出问题。
证明如下：设两TA变比相同，则通常直接零序过流定值与时限应大于间隙零序过流定值与时限。
（1）、如主变中性点经间隙接地时间隙击穿，此时两TA流过相同电流，由间隙零序过流保护正确动作跳闸，如间隙过流保护拒动则可由直接零序过流保护作为后备动作跳闸。
（2）、当主变中性点直接接地，如系统发生接地故障，直接零序过流保护中将流过零序电流，而由于中性点地刀合位将间隙TA旁路，故间隙过流保护中将无电流流过，最终直接零序过流保护正确动作跳闸，间隙过流保护不会误动。
2、复用TA方式。
该方式为主变中性点无间隙TA，故二次接线将主变套管中性点TA二次电流串联接入直接零序过流保护和间隙零序过流保护通道。
该方式下两种保护复用同一TA，如果保护同时投入将可能发生误动作。
证明如下：（1）、如果主变中性点经间隙接地时间隙击穿，此时两保护流过相同电流，由间隙零序过流保护正确动作跳闸。
（2）当主变中性点直接接地，如系统发生接地故障，直接零序过流和间隙零序保护中将流过相同的零序电流，如果该电流大于间隙零序过流定值而小于直接零序过流定值，间隙过流保护将误动；即使故障电流大于零序过流定值，间隙过流保护也将提前误动出口。
因此，应分清自己所辖变电站的一次TA安装情况究竟属于哪种情形，再结合二次回路进行思考。
1。
变压器零序保护和间隙保护的配合多台变压器并列运行时只允许一台变压器中性点直接接地。
当发生接地故障时，中性点直接接地的变压器零序电流保护首先动作，若故障仍未切除，再由零序过压保护进行切除。
故单从零序保护选择性判断保护选择性不高。
现结合我公司关于主变保护的整改计划，对多台变压器并列运行时发生接地故障时的动作逻辑进行叙述。
标签：选择性；列运行；零序保护；间隙保护2013年6月8日接到广州中调下发流溪河电厂涉网安全检查后整改计划，其中针对主变保护提出加装间隙CT以完善间隙零序过流回路，健全主变不接地保护。
现结合我厂两台主变并列运行的运行工况对并列运行变压器接地故障的正确切除进行分析。
1 保护原理当中性点直接接地系统中发生接地短路时，将出现很大的零序电流，利用零序电流来构成接地短路的保护，具有显著的优点，被广泛应用在110kV及以上电压等级的电网中。
而当中性点不直接接地时，若发生单相接地时，其他两相的对地电压要升高倍，对绝缘水平不高的设备构成安全威胁，因此为了防止故障进一步扩大造成两点或多点接地短路时，应由间隙保护及时反应。
2 我厂主变零序与间隙保护现状介绍流溪河发电公司升压站主接线为单母线运行，无母线联络开关（如图1所示）。
两台主变压器并列运行，正常运行工况下一台主变中性点直接接地，另外一台主变中性点不接地。
两台主变后备保护装置均配有接地保护（即零序过流保护）和不接地保护（即间隙保护），中性点接地的主变投入零序过流保护，中性点不接地主变投间隙保护。
当发生接地时由于电厂系统内存在一中性点接地，故零序过压不会突变过高而达到整定值，此时故障由中性点接地主变的零序过流保护功能跳开本侧开关。
若故障未被消除，此时运行中的变压器中性点不接地，而使非故障相相电压升至倍，主变绝缘将承受倍电压冲击考验。
而此时由于整个电厂运行小系统中无中性点接地，故由间隙保护进行保护，切除故障点。
现阶段主变保护装置存在以下三点弊端：两台主变保护装置在故障发生时零序过流保护无选择性，正确率为50%。

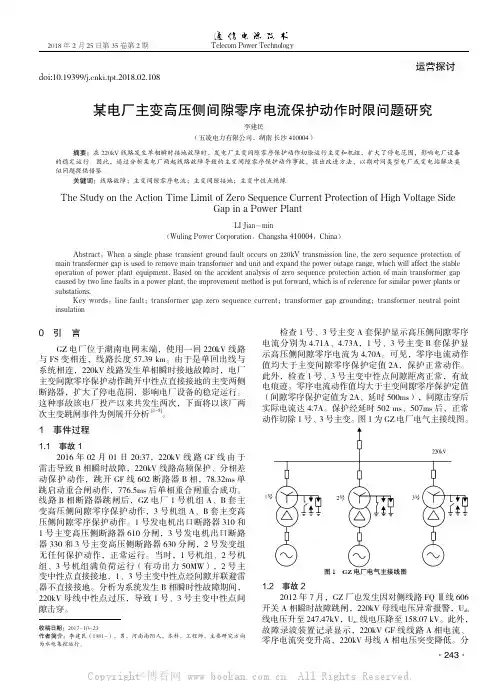

运营探讨
图1 GZ电厂电气主接线图
1.2 事故2
2012年7月，GZ厂也发生因对侧线路FQⅡ线606开关A相瞬时故障跳闸，220kV母线电压异常报警，U ab 线电压升至247.47kV，U ac线电压降至158.07 kV。
此外，故障录波装置记录显示，220kV GF线线路A相电流、零序电流突变升高，220kV母线A相电压突变降低。
分
·243·
图2 GZ电厂主变间隙保护逻辑改进图
4 结 论
综上所述，在遇到线路瞬时故障并重合成功时，GZ 电厂主变间隙保护不应动作，将导致主变停电，扩大停电范围。
通过将主变间隙零序电流的延时时间逻辑独立并增大延时时间，避开了重合闸周期整定时间，解决了间隙保护误动扩大停电范围的问题，为GZ电厂安全稳定运行提供保障。
可见，这种问题处理方法可对国内其220kV主变类似故障起到参考作用。
参考文献：。

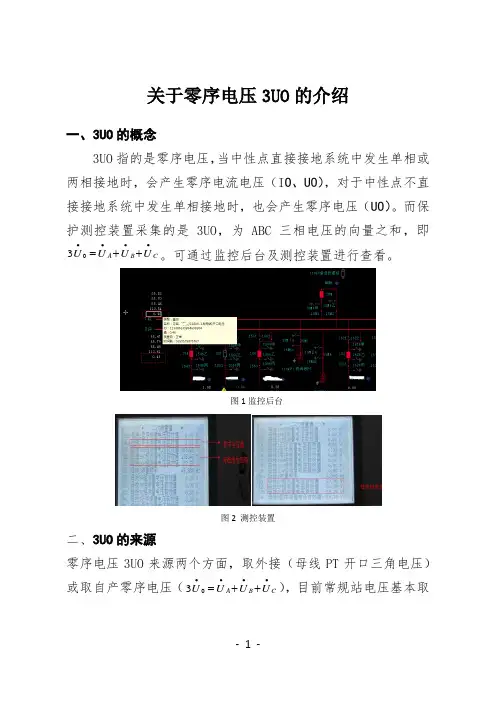

关于零序电压3UO 的介绍一、3UO 的概念3UO 指的是零序电压，当中性点直接接地系统中发生单相或两相接地时，会产生零序电流电压（I O 、UO ），对于中性点不直接接地系统中发生单相接地时，也会产生零序电压（UO ）。
而保护测控装置采集的是3UO ，为ABC 三相电压的向量之和，即C B A U U U U ••••++=03。
可通过监控后台及测控装置进行查看。
图1监控后台图2 测控装置二、3UO 的来源零序电压3UO 来源两个方面，取外接（母线PT 开口三角电压）或取自产零序电压（C B A U U U U ••••++=03），目前常规站电压基本取外接（母线PT 开口三角电压），智能站取自产零序电压（C B A U U U U ••••++=03）。
图3 3U0来源图 二、3UO 的用途1、用于保护跳闸：在中性点直接接地系统(110kV 及以上系统)中发生单相或两相接地故障时，当系统不接地运行时，主变3U0零序电压保护和间隙电流保护（两者构成主变间隙保护,间隙保护电流电压如图4所示,其中间隙电流取自中性点间隙专用CT,电压保护取外接（母线PT 开口三角电压）或取自产零序电压（C B A U U U U ••••++=03）)共同作为接地短路故障的后备保护，避免系统发生接地故障时，中性点电压升高造成主变中性点绝缘损坏。
图4 间隙保护电流电压获取源在110 kV 及以上系统中性点不接地运行时发生接地故障，当中性点间隙被击穿，经间隙的电流大于整定值时，保护延时跳闸；当间隙未被击穿而间隙零序电压大于整定值时（3U0外接的整定值为180V ，自产的整定值为120V)，保护延时跳闸。
具体动作原理如图5，当间隙零序电流电压大于整定值，且“后备保护启动”与“投入了间隙保护压板”两个条件同时满足的情况下，经延时T1时限保护动作跳本侧断路器；经延时T2时限保护动作跳各侧断路器（正常主变定值一般只整定T2时限，即间隙动作直接跳三侧）。
主变保护一、主变压器保护的配置1、主保护配置：（1）二次谐波制动和波形制动相配合的比率差动保护；（2）差流速断保护；2、后备保护配置：零序电流、零序过电压；3、非电量保护：主变重瓦斯、轻瓦斯；主变温度；机组负序电流、电压；失灵保护引入等。
二、主变压器保护的特点1、为了保护机组，必须实现主变高压侧开关全部三相跳闸后，立即联跳主变低压侧开关。
2、高压侧零序过流设两段时限，分别动作跳高压侧开关和低压侧开关。
但是两段时限必须整定为相同的时间定值：即t1=t23、间隙零序电流保护只设一段时限，短延时跳两侧开关：t=0.5s4、本装置不仅有启动失灵保护的回路，还具有失灵保护动作出口本保护装置的回路。
5、装置通过主变中性点地刀辅助接点信号，判断中性点直接接地零序保护和间隙接地保护。
三、保护动作条件及后果1、差动保护：反映主变内部相间短路，高压侧单相接地短路及主变匝间层间短路故障。
上述故障突变量电流分量大于或等于整定值保护瞬时动作出口，跳两侧开关。
2、差流速断保护：当任一相差动电流大于差动速断整定值时瞬时动作出口，跳两侧开关。
3、重瓦斯保护：反映主变器内部故障时，短路电流产生的电弧使变压器油和其他绝缘材料分解，而产生的大量可燃（称瓦斯气体）气体。
当变压器内部发生严重故障，瓦斯气体越多，流速越快。
瓦斯保护就是利用变压器油受到热分解所产生的热气流和热油流来动作保护，保护动作瞬时出口，跳两侧开关。
4、变压器油温过高保护：由于各种原因，如水冷式变压器冷却水中断、循环油泵电源中断、风冷式风机电源中断、负荷不平衡以及过负荷等致使变压器油温上升到整定值，并经一定延时（极限温度外）保护动作出口，跳两侧开关。
5、零序保护：作为变压器内部接地短路故障的近后备保护和外部接地短路时的远后备保护。
保护由两种方式构成：反映接地短路后出现的零序电流和反映接地短路后出现的零序过电压。
此保护是在主保护拒绝动作的情况下经过一定的延时动作出口，跳两侧开关。
各站（220kV）部分疑难压板释义一、主变保护1、高(中、低）压侧电压退出（少数情况下压板名为“高压侧电压投入”，则含义一致,仅投退状态相反）：该功能压板正常运行情况下应退出。
当其投入后即将主变对应侧后备保护（复闭过流)的高（中、低)压侧复合电压闭锁元件退出，部分保护类型还可以自动转为取低电压等级（如高压侧电压退出则高压侧后备保护自动转为取中、低压侧电压）的电压作为闭锁条件。
该压板在下列情况下应向值班调度员申请投入,恢复正常后退出：1）对应PT检修且二次电压无法实现并列时；2）对应侧电压回路断线无法处理时。
2、××保护装置置检修状态该功能压板正常运行情况下应退出。
当其投入后即屏蔽对应装置的各类信息上传（后台机或远动)，但此时该装置的保护功能仍能正常发挥作用，即装置动作后仍可正常出口跳合闸，只是各类信息仅在液晶显示屏上显示而不上传至后台机。
该压板仅在装置检修时应投入，防止保护校验时产生的大量启动、动作信息干扰运行人员的正常监盘，恢复正常后应退出。
3、投入中(低）压母线充电保护：该功能压板正常运行情况下应退出；仅在用主变对应侧开关对空载母线充电前投入，充电正常后立即退出.该压板实际为简单的短时限过流保护，当母线有故障时可迅速动作切除，防止对主变造成长时间冲击；但当正常运行时若仍投入则较易误动，因此应退出.4、解除母差失灵电压闭锁：该功能压板正常运行情况下应投入。
作用：主变保护动作后解除母差的失灵保护部分的电压闭锁条件。
二、母差保护1、Ⅰ（Ⅱ)段(母）电压动作：该压板正常运行情况下应投入。
该压板串联在出口回路中，在下列情况下应向值班调度员申请退出，恢复正常后投入:1）对应PT检修且二次电压无法实现并列时；2）对应段母线停电检修时；3）对应段母线电压回路断线无法处理时。
2、投单母（运行）:该压板正常运行方式下应退出（田岭变220kV母线为单母线,因此应投入）。
当其投入后母差保护失去选择性（闭锁小差,保留大差)，任何一段母线故障时均出口将两段母线上所有开关。
主变零序过流保护的作用1.引言1.1 概述主变零序过流保护是电力系统中重要的保护措施之一。
电力系统中的主变厂电压等级高，承担着电能的传输和配电任务，因此对主变进行保护显得尤为重要。
而零序过流保护则是针对主变中可能出现的零序故障所设计的一项保护手段。
在电力系统中，零序故障是指电流中存在非平衡的情况，即三相电流不相等。
主变零序过流保护主要是为了防止这种非平衡电流导致主变故障和设备损坏，进而保护系统的安全稳定运行。
主变零序过流保护的作用主要体现在以下几个方面。
首先，它能够及时地检测零序故障，并迅速切除故障分支，防止故障扩大和蔓延，从而避免了设备的损坏和系统的停电。
其次，主变零序过流保护还能够在故障发生时及时报警，提醒运维人员进行检修和排除故障，保证电力系统的安全运行。
此外，主变零序过流保护还能够提高电力系统的可靠性和稳定性，保障用户的用电需求得到满足。
综上所述，主变零序过流保护在电力系统中扮演着至关重要的角色。
它不仅可以保护主变及相关设备的安全运行，还能提高系统的可靠性和稳定性。
为了确保电力系统的正常运行，必须高度重视主变零序过流保护的作用，加强对其原理和操作方法的研究与应用。
只有这样，才能更好地保障电力系统的安全稳定运行，服务于社会经济的发展。
1.2文章结构1.2 文章结构本文将分为以下几个部分来探讨主变零序过流保护的作用：第一部分为引言，主要概述本文的主题和内容，并介绍主变零序过流保护的背景和重要性。
第二部分为正文，主要分为两个子部分来介绍主变零序过流保护的定义、原理和作用。
在2.1节中，将对主变零序过流保护的定义和原理进行详细解读，包括其基本概念、工作原理以及常见的保护方式。
在2.2节和2.3节中，将分别探讨主变零序过流保护的两个主要作用。
其中，2.2节将重点介绍主变零序过流保护在保护主变正常运行和延长设备寿命方面的作用，包括防止主变过载和短路故障的影响。
而2.3节将重点探讨主变零序过流保护在提高电网稳定性和保障供电可靠性方面的作用，包括对电网故障的快速检测和隔离，以及对系统负荷均衡的调节能力。
“变压器中性点零序过电流保护和间隙过电压保护能否同时投入？为什么？答:变压器中性点零序过电流保护和间隙过电压保护不能同时投入。
变压器中性点零序过流保护在中性点直接接地时方能投入,而间隙过压保护在变压器中性点经放电间隙接地时才能投入,如二者同时投入,将有可能造成上述保护的误动作。
”问题：这个答案对吗？二者同时投入为什么会造成保护的误动作？一个好问题！这是电力调度运行管理方面的一道题，也入选了很多单位的竞赛题库，很多书上都有，但内容都如lccz楼主所列陈述，没有详细的解释，至于是否会误动及原因说法不一，相信大家一起讨论会越来越清晰。
先给出一段背景知识：变压器零序保护变压器零序保护适用于110kV及以上电压等级的变压器。
主变压器零序保护由零序电流、零序电压、间隙零序电流元件构成。
根据变压器中性点接地方式的不同，设置不同的保护形式。
1．变压器中性点直接接地时的保护变电站单台或并列运行的变压器中性点接地运行时，其接地保护一般采用零序电流保护，可从变压器中性点处零序电流互感器上取得零序电流。
正常情况下，零序电流互感器中没有电流，当发生接地短路时，有零序电流通过，使零序保护动作。
一般零序电流保护方式由两段构成。
2．中性点可接地也可不接地运行的变压器零序保护为了限制短路电流并保证系统中零序电流的大小和分布不受系统运行方式变化的影响，变电站中通常只有部分变压器的中性点接地。
变压器中性点不接地的运行方式有时根据需要也可以切换为中性点接地运行方式。
(1)全绝缘变压器。
全绝缘变压器除了装设零序电流保护作为变压器中性点直接接地运行时的保护外，还应增设零序电压保护，作为变压器中性点不接地运行时的保护。
(2)中性点设有放电间隙的分级绝缘变压器。
中性点设有放电间隙的分级绝缘变压器，除了装设零序电流保护作为变压器中性点直接接地运行的保护外，还应增设零序电流电压保护，作为变压器中性点不接地运行时的保护。
变压器中性点接地运行时，零序电流保护投入；变压器中性点如不接地运行，当电网发生单相接地故障且失去中性点时，中性点不接地的变压器中性点将出现零序电压，放电间隙击穿，间隙零序电流启动，跳开变压器，将事故切除，避免间隙放电时间过长。
1、对于变压器而言，零序电流保护与间隙电流保护安装位置一样，都安装在主变的中性点，零序电流保护出口跳闸或发信（一般选择跳闸），间隙保护只是作用在间隙上的电压超过间隙击穿电压时才动作，将中性点直接接地，无法直接跳闸。
有时将两者合并使用：将零骗子CT安装在间隙接地线上。
2、变压器中性点零序过电流保护和间隙过电压保护不能同时投入。
变压器中性点零序过流保护在中性点直接接地时方能投入,而间隙过压保护在变压器中性点经放电间隙接地时才能投入,如二者同时投入,将有可能造成上述保护的误动作。
3、在中性点接地系统中发生接地时，零序电流通过变压器中性线形成回路，在中性线上装设电流互感器检测零序电流构成接地保护。
但是如果所有变压器中性点都接地，那么接地点的短路电流就分流到了许多台变压器上了，造成保护灵敏度降低。
为保证保护的灵敏度，就不能将所有变压器中性点接地。
而为了防止中性点不接地变压器中性点电压在故障时升高伤害变压器绝缘，所以不直接接地的变压器中性点采用间隙保护。
当中性点电压升高时，空气间隙被击穿引起电弧，将中性点接地。
当电压降低后，电弧熄灭，中性点又不接地了。
如果在这个间隙保护回路上加一个电流互感器，在保护动作时，电流流过发出信号，如果其他保护没有正确动作，电流一直持续，经过一定延时，也能动作跳开开关。
4、110KV以上系统中性点为什么有间隙保护？为了防止过电压！因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘再靠近中性点的地方绝缘等级比较低。
如果发生过电压的话会造成设备的损坏。
间隙零序保护可以起到作用。
但是又由于中性点接地点的选择问题一个系统不需要太多的中兴接地所以有的变压器的中性点接地刀闸没有合上。
在这时候如果由于变压器本身发生过电压的话就会由间隙保护实现对变压器的保护。
原理就是电压击穿。
在一定的电压下他的间隙就会击穿。
把电压引向大地。
