零序电流保护

变压器保护整定中的零序电流保护配置要点在变压器保护整定中，零序电流保护是一项关键的配置要点。

零序电流是指正、负序电流和零序电流的矢量和。

它的存在可能意味着线路中存在故障或其他问题，因此保护系统需要能够准确地检测和识别零序电流，并采取适当的措施来解决问题。

本文将介绍一些重要的变压器保护整定中的零序电流保护配置要点。

1. 零序电流保护原理变压器保护系统中的零序电流保护是通过使用差动保护装置来实现的。

差动保护装置监测变压器两侧电流的差异，当存在零序电流时，差异将超过设定的阈值，触发保护系统采取相应的动作。

因此，正确配置差动保护装置是实现零序电流保护的关键。

2. 零序电流保护配置要点在变压器保护整定中，配置零序电流保护时需要考虑以下要点：a. 阈值的选择零序电流保护的阈值应根据变压器的额定容量和特性进行选择。

通常情况下，阈值设置在变压器额定容量的1-2%之间。

但在实际应用中，也需要根据具体情况进行调整。

b. 动作延时设置为了避免误动作和滤除瞬态零序电流，保护系统应该设置适当的动作延时。

动作延时的设置应该根据变压器的特性和负载情况进行调整，以确保保护系统的准确性和可靠性。

c. 灵敏度设置正确设置零序电流保护的灵敏度对于及时检测故障和准确识别零序电流至关重要。

灵敏度设置应根据变压器的特性和所需保护水平进行调整，以确保保护系统的可靠性和灵活性。

3. 零序电流保护的其他考虑因素除了以上的配置要点外，还有一些其他考虑因素应该被纳入变压器保护整定中的零序电流保护：a. 双重地锁定零序电流保护应采用双重地锁定，以确保保护系统在地故障发生时能够正确地动作。

b. 高阻抗接地系统的特殊配置在一些特殊情况下，变压器的中性点可能采用高阻抗接地系统。

此时，对零序电流保护的配置要求更为复杂，需要根据实际情况进行详细分析和设计。

4. 零序电流保护的实施与测试零序电流保护的实施和测试是保证其有效性和可靠性的重要环节。

在实施过程中，应确保电流传感器的正确安装和连接，保护装置的正确配置和设定。

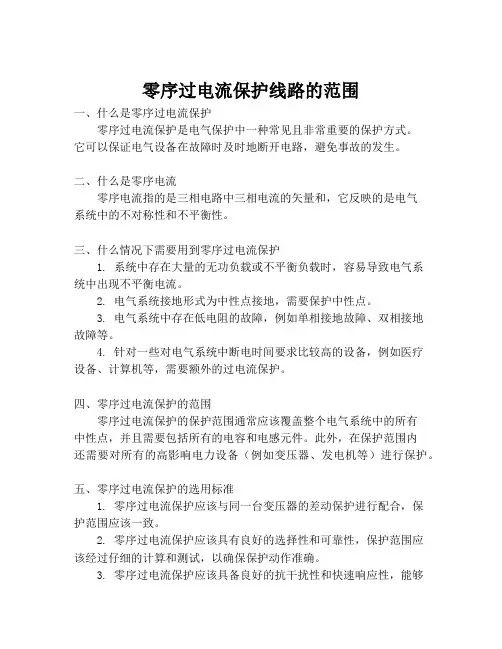

零序过电流保护线路的范围一、什么是零序过电流保护零序过电流保护是电气保护中一种常见且非常重要的保护方式。

它可以保证电气设备在故障时及时地断开电路，避免事故的发生。

二、什么是零序电流零序电流指的是三相电路中三相电流的矢量和，它反映的是电气系统中的不对称性和不平衡性。

三、什么情况下需要用到零序过电流保护1. 系统中存在大量的无功负载或不平衡负载时，容易导致电气系统中出现不平衡电流。

2. 电气系统接地形式为中性点接地，需要保护中性点。

3. 电气系统中存在低电阻的故障，例如单相接地故障、双相接地故障等。

4. 针对一些对电气系统中断电时间要求比较高的设备，例如医疗设备、计算机等，需要额外的过电流保护。

四、零序过电流保护的范围零序过电流保护的保护范围通常应该覆盖整个电气系统中的所有中性点，并且需要包括所有的电容和电感元件。

此外，在保护范围内还需要对所有的高影响电力设备（例如变压器、发电机等）进行保护。

五、零序过电流保护的选用标准1. 零序过电流保护应该与同一台变压器的差动保护进行配合，保护范围应该一致。

2. 零序过电流保护应该具有良好的选择性和可靠性，保护范围应该经过仔细的计算和测试，以确保保护动作准确。

3. 零序过电流保护应该具备良好的抗干扰性和快速响应性，能够在最短的时间内探测到故障并及时断电。

4. 零序过电流保护应该能够进行在线监测和故障诊断，确保保护系统长期稳定可靠。

六、总结零序过电流保护是电气保护中重要的一种保护方式，应用广泛。

在选用和使用时，需要统筹考虑整个电气系统的特点和需求，确保保护效果良好、可靠稳定。

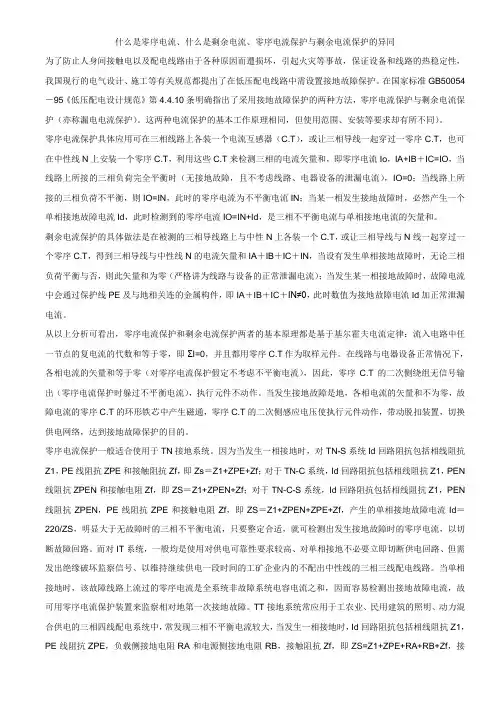

什么是零序电流、什么是剩余电流、零序电流保护与剩余电流保护的异同为了防止人身间接触电以及配电线路由于各种原因而遭损坏，引起火灾等事故，保证设备和线路的热稳定性，我国现行的电气设计、施工等有关规范都提出了在低压配电线路中需设置接地故障保护。

在国家标准GB50054－95《低压配电设计规范》第4.4.10条明确指出了采用接地故障保护的两种方法，零序电流保护与剩余电流保护（亦称漏电电流保护）。

这两种电流保护的基本工作原理相同，但使用范围、安装等要求却有所不同）。

零序电流保护具体应用可在三相线路上各装一个电流互感器（C.T），或让三相导线一起穿过一零序C.T，也可在中性线N上安装一个零序C.T，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB＋IC=IO，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），IO=0；当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

剩余电流保护的具体做法是在被测的三相导线路上与中性N上各装一个C.T，或让三相导线与N线一起穿过一个零序C.T，得到三相导线与中性线N的电流矢量和IA＋IB＋IC＋IN，当设有发生单相接地故障时，无论三相负荷平衡与否，则此矢量和为零（严格讲为线路与设备的正常泄漏电流）；当发生某一相接地故障时，故障电流中会通过保护线PE及与地相关连的金属构件，即IA＋IB＋IC＋IN≠0，此时数值为接地故障电流Id加正常泄漏电流。

从以上分析可看出，零序电流保护和剩余电流保护两者的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即ΣI=0，并且都用零序C.T作为取样元件。

在线路与电器设备正常情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序C.T的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。

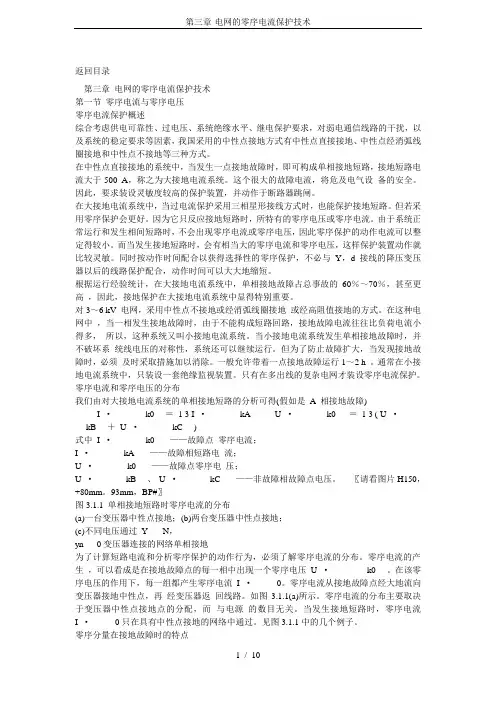

返回目录第三章电网的零序电流保护技术第一节零序电流与零序电压零序电流保护概述综合考虑供电可靠性、过电压、系统绝缘水平、继电保护要求，对弱电通信线路的干扰，以及系统的稳定要求等因素，我国采用的中性点接地方式有中性点直接接地、中性点经消弧线圈接地和中性点不接地等三种方式。

在中性点直接接地的系统中，当发生一点接地故障时，即可构成单相接地短路，接地短路电流大于500 A，称之为大接地电流系统。

这个很大的故障电流，将危及电气设备的安全。

因此，要求装设灵敏度较高的保护装置，并动作于断路器跳闸。

在大接地电流系统中，当过电流保护采用三相星形接线方式时，也能保护接地短路。

但若采用零序保护会更好。

因为它只反应接地短路时，所特有的零序电压或零序电流。

由于系统正常运行和发生相间短路时，不会出现零序电流或零序电压，因此零序保护的动作电流可以整定得较小。

而当发生接地短路时，会有相当大的零序电流和零序电压，这样保护装置动作就比较灵敏。

同时按动作时间配合以获得选择性的零序保护，不必与Y，d 接线的降压变压器以后的线路保护配合，动作时间可以大大地缩短。

根据运行经验统计，在大接地电流系统中，单相接地故障占总事故的60％～70％，甚至更高，因此，接地保护在大接地电流系统中显得特别重要。

对3～6 kV 电网，采用中性点不接地或经消弧线圈接地或经高阻值接地的方式。

在这种电网中，当一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，所以，这种系统又叫小接地电流系统。

当小接地电流系统发生单相接地故障时，并不破坏系统线电压的对称性，系统还可以继续运行。

但为了防止故障扩大，当发现接地故障时，必须及时采取措施加以消除。

一般允许带着一点接地故障运行1～2 h 。

通常在小接地电流系统中，只装设一套绝缘监视装置。

只有在多出线的复杂电网才装设零序电流保护。

零序电流和零序电压的分布我们由对大接地电流系统的单相接地短路的分析可得(假如是A 相接地故障)I ·k0 1 3 I ·kA U ·k0 1 3 ( U ·kB U ·kC)式中I ·k0——故障点零序电流；I ·kA——故障相短路电流；U ·k0——故障点零序电压；U ·kB U ·kC——非故障相故障点电压。

零序电流保护的原理
零序电流保护是一种用于保护电力系统中绕组发生接地故障时的一种保护装置，其原理如下：
1. 检测：零序电流保护通过电流互感器或电流传感器检测电力系统中的零序电流。

零序电流是指通过电力系统中所有相和中性点(或通过接地故障而引起的中性点电压)的总和。

2. 比较：零序电流保护将检测到的零序电流与设定的保护值进行比较。

3. 判断：如果检测到的零序电流超过设定的保护值，则判断为发生接地故障。

4. 响应：一旦判断为发生接地故障，零序电流保护将发出信号，触发相应的断路器或切断电源，以切断故障电路，并防止接地故障进一步扩大。

总的来说，零序电流保护通过检测、比较、判断和响应等步骤，实现对电力系统中接地故障的快速检测和切断故障电路的功能，从而保护电力系统的正常运行和设备的安全。

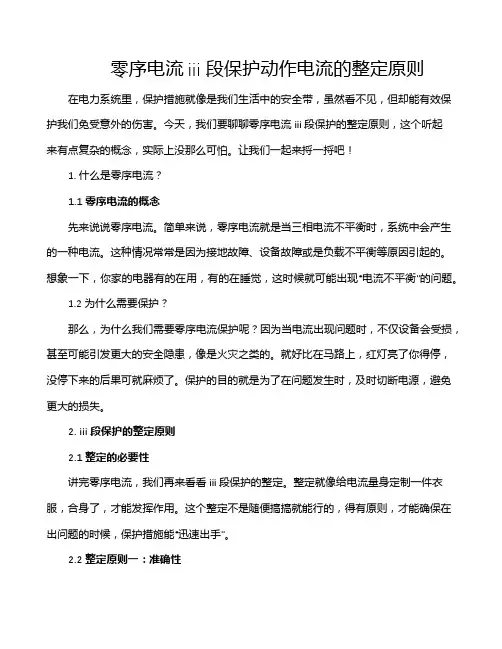

零序电流iii段保护动作电流的整定原则在电力系统里，保护措施就像是我们生活中的安全带，虽然看不见，但却能有效保护我们免受意外的伤害。

今天，我们要聊聊零序电流iii段保护的整定原则，这个听起来有点复杂的概念，实际上没那么可怕。

让我们一起来捋一捋吧！1. 什么是零序电流？1.1 零序电流的概念先来说说零序电流。

简单来说，零序电流就是当三相电流不平衡时，系统中会产生的一种电流。

这种情况常常是因为接地故障、设备故障或是负载不平衡等原因引起的。

想象一下，你家的电器有的在用，有的在睡觉，这时候就可能出现“电流不平衡”的问题。

1.2 为什么需要保护？那么，为什么我们需要零序电流保护呢？因为当电流出现问题时，不仅设备会受损，甚至可能引发更大的安全隐患，像是火灾之类的。

就好比在马路上，红灯亮了你得停，没停下来的后果可就麻烦了。

保护的目的就是为了在问题发生时，及时切断电源，避免更大的损失。

2. iii段保护的整定原则2.1 整定的必要性讲完零序电流，我们再来看看iii段保护的整定。

整定就像给电流量身定制一件衣服，合身了，才能发挥作用。

这个整定不是随便搞搞就能行的，得有原则，才能确保在出问题的时候，保护措施能“迅速出手”。

2.2 整定原则一：准确性首先，准确性是最重要的。

整定值要根据实际情况进行调整，不能盲目跟风。

就像选鞋子，得试试才知道合不合脚。

一般来说，零序电流的整定值要考虑到正常运行下的电流和故障情况下的电流，确保在出现故障时，能及时切断电源。

这里有个小窍门，整定值一般设定在故障电流的1.2到1.5倍之间，这样就能确保保护在真正需要的时候发挥作用。

3. 整定过程中的注意事项3.1 考虑环境因素接下来，整定的时候还得考虑环境因素。

比如温度、湿度、设备老化等等，这些都能影响电流的运行情况。

就像你的手机在高温下可能会发热，电器在恶劣环境下也会出现异常。

我们得根据这些因素来调整整定值，确保保护能够在各种环境下稳定运行。

零序电流保护
科技名词定义
中文名称：零序电流保护
英文名称：zero sequence current protection
定义：借助电力系统(或元件)发生接地故障时产生零序电流变化(故障电路的零序电流
比非故障电路的零序电流大)而做出相应动作的保护措施。

应用学科：电力（一级学科）；继电保护与自动化（二级学科）
以上内容由全国科学技术名词审定委员会审定公布
零序电流保护指利用接地时产生的零序电流使保护动作的装置，叫零序电流保护。

在电缆线路上都采用专门的零序电流互感器来实现接地保护。

简介
利用接地时产生的零序电流使保护动作的装置，叫零序电流保护。

在电缆线路上都采用专门的零序电流互感器来实现接地保护。

[1]
原理
零序电流保护：中性点直接接地系统发生接地短路，将产生很大的零序电流，利用零序电流分量构成保护，可以作为一种主要的接地短路保护。

零序过流保护不反应三相和两相短路，在正常运行和系统发生振荡时也没有零序分量产生，所以它有较好的灵敏度。

但零序过流保护受电力系统运行方式变换影响较大，灵敏度因此降低，特别是短距离线路上以及复杂的环网中，由于速动段的保护范围太小，甚至没有保护范围，致使零序电流保护各段的性能严重恶化，使保护动作时间很长，灵敏度很低。

电网的零序电流保护设计1. 介绍电网的零序电流保护的背景和意义电网是现代社会不可或缺的基础设施之一，它为人们提供了稳定可靠的电力供应。

然而，由于各种原因，如地线接地故障、设备绝缘损坏等，电网中可能会出现零序电流。

零序电流是指在三相不平衡或接地故障等情况下产生的不对称三相交流系统中的一种特殊类型的电流。

这种零序电流对于设备和系统来说是有害且可能危险的，因此需要进行保护设计。

2. 零序电流产生原因及特点2.1 零序电流产生原因在正常情况下，三相交流系统中各相之间是平衡分布负载和无故障情况下工作。

然而，在实际运行中，由于各种原因导致了不平衡负载和接地故障等问题。

这些问题会导致系统出现不对称性和非线性负载，从而产生了零序电流。

2.2 零序电流特点与正常工作状态下的三相交流系统相比，零序电流具有以下特点：（1）幅值较小：零序电流通常比正常工作状态下的电流幅值小很多，通常只占正常工作电流的几个百分比。

（2）频率较低：零序电流的频率通常是50Hz或60Hz，与正常工作状态下的系统频率相同。

（3）非对称性：零序电流在三相系统中是非对称分布的，即三相之间的幅值和相位存在差异。

3. 零序电流保护设计方法3.1 零序电流保护原理零序电流保护设计的目标是在出现故障时及时检测和隔离故障点，从而保护设备和系统不受损害。

一般情况下，零序电流保护设计采用了以下原理：（1）差动保护原理：通过比较输入端和输出端之间的差动信号来检测故障。

当输出端出现故障时，输入端和输出端之间会产生差动信号，从而触发保护装置。

（2）阻抗保护原理：通过测量输入端和输出端之间的阻抗来检测故障。

当输出端出现故障时，输入端和输出端之间会产生阻抗变化，从而触发保护装置。

3.2 零序电流保护装置为了实现零序电流保护设计，需要使用专门的零序电流保护装置。

这些装置通常包括以下组成部分：（1）零序电流检测器：用于检测系统中的零序电流，并将检测到的信号传递给保护装置。

（2）保护装置：根据接收到的信号，判断是否存在故障，并采取相应的措施，如切断故障点。

零序电流保护整定计算公式零序电流保护是电力系统中一种重要的保护方式，它对于保障电网的安全稳定运行起着至关重要的作用。

那咱们就来聊聊零序电流保护整定计算公式这个事儿。

先来说说零序电流保护的原理。

想象一下，在电力系统中，电流就像一群“小调皮”，正常情况下它们都规规矩矩地按照预定的路线跑。

但一旦出现故障，比如短路，就会有一些“不守规矩”的电流偷偷跑出来，形成零序电流。

而零序电流保护就是专门来“抓”这些不守规矩的电流的。

接下来讲讲零序电流保护整定计算公式。

这公式就像是一把尺子，用来衡量零序电流的大小是否超过了安全界限。

常见的零序电流保护整定计算公式有好几种。

比如说，对于零序一段保护，它的动作电流一般按照躲开下一条线路出口处单相或两相接地短路时可能出现的最大零序电流来整定。

简单点说，就是要保证在相邻线路出问题的时候，咱们这边的保护不会误动作。

还有零序二段保护，它的动作电流要与下一段线路的零序一段保护相配合，同时还要考虑分支系数。

这就有点像接力赛，每一段保护都要接好棒，不能掉链子。

给大家分享一个我在实际工作中的经历。

有一次，我们接到一个电力系统故障的报告，初步判断是零序电流保护出现了问题。

我们赶到现场，开始紧张地排查。

通过对各种数据的分析和计算，发现是整定计算出现了偏差。

原来是在计算过程中，没有充分考虑到线路的实际参数变化，导致保护动作不准确。

经过一番努力，重新按照正确的公式进行整定计算，最终解决了问题，让电力系统恢复了正常运行。

再来说说零序三段保护，它主要是作为后备保护，动作电流按照躲开最大不平衡电流来整定。

在实际应用中，使用这些计算公式可不是一件简单的事儿。

要对电力系统的结构、参数有非常清楚的了解，还要考虑各种复杂的运行情况。

比如说，不同季节的负荷变化、线路的老化程度等等，都会影响到计算结果的准确性。

总之，零序电流保护整定计算公式虽然看起来有点复杂，但只要我们认真学习、掌握其中的规律，结合实际情况进行准确的计算和整定，就能让电力系统更加安全可靠地运行。

零序电流保护的特点及CT接线方式
零序电流保护的特点
①零序电流保护只用三相供电系统，单相回路不能使用；零序电流保护可用于任何接地制式的三相供电系统。

②PE线或PEN线都可以穿越零序电流互感器；但零序电流互感器只用于N线过电流保护时，PE线就不要穿越零序电流互感器；如下图所示，
③检测电流的数量级别一般多为数百至千安级别。

④三相负载严重不平衡时，与零序电流互感器相连的断路器才动作。

零序电流保护需设置跳闸电流，一旦三相不平衡电流超过设定值，零序电流动作断路器就跳闸；为了防止单相用电时发生跳闸，设定值可大于单相负载电流。

CT接线方式有三种：
(a) 三根相线一起穿过CT；
(b) 三根相线各穿过一个CT；
(c) 零线上装一个CT；如下图所示。
