零序电流保护
科技名词定义
中文名称：零序电流保护
英文名称：zero sequence current protection
定义：借助电力系统(或元件)发生接地故障时产生零序电流变化(故障电路的零序电流
比非故障电路的零序电流大)而做出相应动作的保护措施。
应用学科：电力（一级学科）；继电保护与自动化（二级学科）
以上内容由全国科学技术名词审定委员会审定公布
零序电流保护指利用接地时产生的零序电流使保护动作的装置，叫零序电流保护。
在电缆线路上都采用专门的零序电流互感器来实现接地保护。
简介
利用接地时产生的零序电流使保护动作的装置，叫零序电流保护。
在电缆线路上都采用专门的零序电流互感器来实现接地保护。
[1]
原理

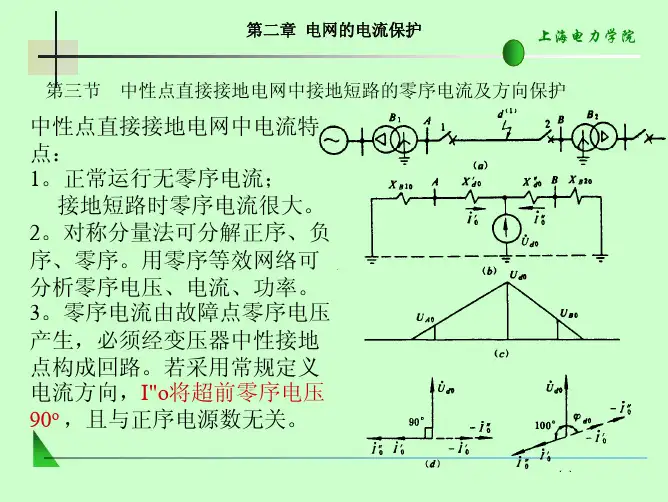

零序电流保护：中性点直接接地系统发生接地短路，将产生很大的零序电流，利用零序电流分量构成保护，可以作为一种主要的接地短路保护。
零序过流保护不反应三相和两相短路，在正常运行和系统发生振荡时也没有零序分量产生，所以它有较好的灵敏度。
但零序过流保护受电力系统运行方式变换影响较大，灵敏度因此降低，特别是短距离线路上以及复杂的环网中，由于速动段的保护范围太小，甚至没有保护范围，致使零序电流保护各段的性能严重恶化，使保护动作时间很长，灵敏度很低。

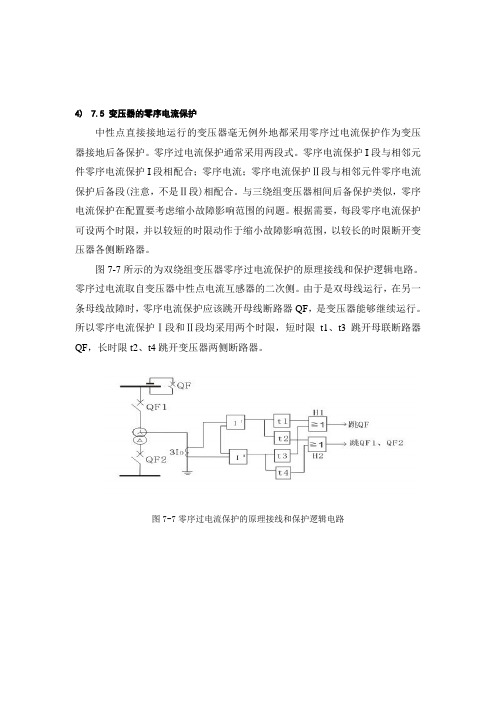

4)7.5 变压器的零序电流保护中性点直接接地运行的变压器毫无例外地都采用零序过电流保护作为变压器接地后备保护。
零序过电流保护通常采用两段式。
零序电流保护Ι段与相邻元件零序电流保护Ι段相配合；零序电流；零序电流保护Ⅱ段与相邻元件零序电流保护后备段(注意，不是Ⅱ段)相配合。
与三绕组变压器相间后备保护类似，零序电流保护在配置要考虑缩小故障影响范围的问题。
根据需要，每段零序电流保护可设两个时限，并以较短的时限动作于缩小故障影响范围，以较长的时限断开变压器各侧断路器。
图7-7所示的为双绕组变压器零序过电流保护的原理接线和保护逻辑电路。
零序过电流取自变压器中性点电流互感器的二次侧。
由于是双母线运行，在另一条母线故障时，零序电流保护应该跳开母线断路器QF，是变压器能够继续运行。
所以零序电流保护Ⅰ段和Ⅱ段均采用两个时限，短时限t1、t3跳开母联断路器QF，长时限t2、t4跳开变压器两侧断路器。
图7-7零序过电流保护的原理接线和保护逻辑电路8.3 变压器一次侧零序过电流保护的整定计算8.3.1 DS-26E 型时间继电器DS-20系列时间继电器作为辅助元件用于各种保护盒和动控制线路中，使被控制元件的动作可得到调节的延时。
（1）时间整定范围1.2-5s ，额定电压220V 。
（2）触点形式一副瞬时转换触点、一副滑动动合触点和一副终止动合主触点。
（3）动作值和返回值在基准条件下，继电器的可靠动作电压，对于DS-26E 不大于85%额定电压。
继电器的可靠返回电压不小于5%额定电压。
（4）整定误差在基准条件下，继电器延时主触点整定误差±1.05。
（5）延时一致性在基准条件下，继电器延时主触点延时一致性见下表。
表4-3 时间继电器延时整定时间/s延时一致性/s 1.551020 0.07 0.16 0.26 0.58.3.2 零序电流的整定计算（1）零序电流保护的一次动作电流的整定计算A U S I I N NN OP 0.315220*3120*311max ..0==== (8-24)240512000==TA n (8-25) A n I K K I TA op bra rel set 575.12400.315*1*2.1**0max..0max ..0=== (8-26) 其中： I 0.OP —主变压器零序过电流保护动作电流I 0.op.max —零序过电流保护相关段最大一次动作电流（一般为额定电流） K rel —可靠系数，一般取1.15-1.2 K 0.bra.max —系统最小运行方式时主变压器零序电流的最大分支系数 n TAO —主变压器零序电流互感器TA0的变比，其值为240（2）零序过电流保护灵敏系数校验()57.618240*575.11000*866.0*270*0.010.0===TA op k senn I I K (8-27) 其中：)1(0k I —线路出口单相接地时保护安装处零序电流最小值（A ） K 0.sen —其值应大于等于2（3）动作时间的整定值:S t t t op op 9.04.05.0max ..0.0=+=∆+= (8-28)其中：t 0.op.max —出线配合相关段零序过电流保护最长动作时间0.5S t ∆—动作时间级差，微机保护取0.3-0.4s 故保护装置满足整定要求。

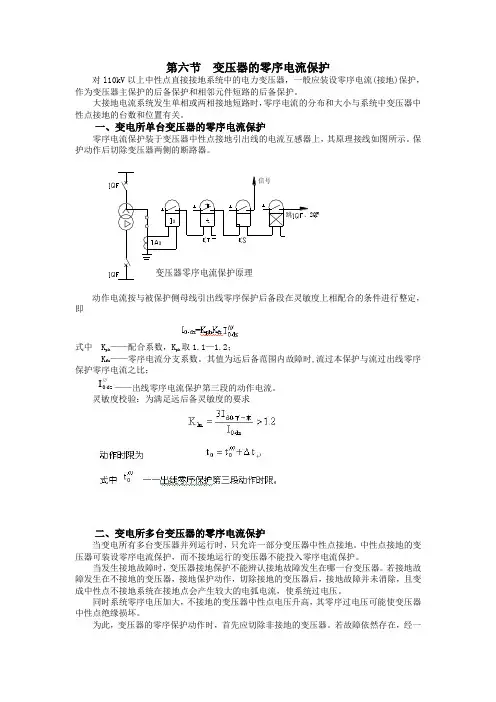

二、变电所多台变压器的零序电流保护
当变电所有多台变压器并列运行时，只允许一部分变压器中性点接地。
中性点接地的变压器可装设零序电流保护，而不接地运行的变压器不能投入零序电流保护。
当发生接地故障时，变压器接地保护不能辨认接地故障发生在哪一台变压器。
若接地故障发生在不接地的变压器，接地保护动作，切除接地的变压器后，接地故障并未消除，且变成中性点不接地系统在接地点会产生较大的电弧电流，使系统过电压。
同时系统零序电压加大，不接地的变压器中性点电压升高，其零序过电压可能使变压器中性点绝缘损坏。
为此，变压器的零序保护动作时，首先应切除非接地的变压器。
若故障依然存在，经一
零序电流保护的整定计算：
动作电流：
(1)与被保护侧母线引出线零序电流第三段保护在灵敏度上相配合，所以
(2)与中性点不接地变压器零序电压元件在灵敏度上相配合，以保证零序电压元件的灵敏度高于零序电流元件的灵敏度。
设零序电压元件的动作电压为U dz.0，则
U dz.0=3I0X0.T
零序电流元件的动作电流为
动作电压整定：按躲开正常运行时的最大不平衡零序电压进行整定。
根据经验，零序电压继电器的动作电压一般为5V。
当电压互感器的变比为nTV时，电压继电器的一次动作电压为
U dz.0=5n TV
变压器零序电流保护作为后备保护，其动作时限应比线路零序电流保护第三段动作时限长一个时限阶段。
即
灵敏度校验：按保证远后备灵敏度满足要求进行校验。
