三段式零序电流保护(精)

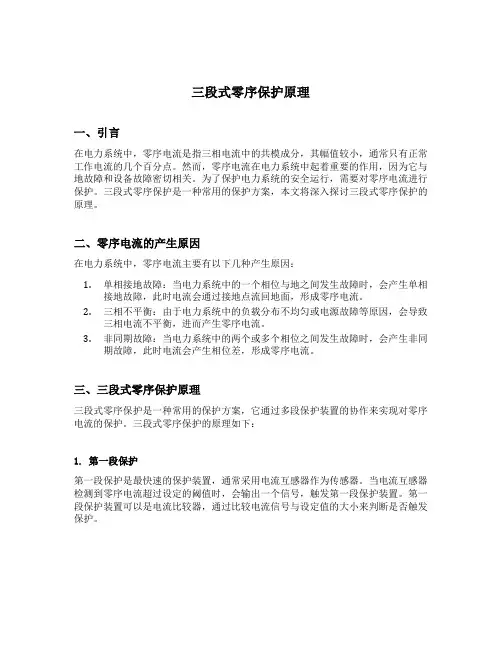

三段式零序保护原理一、引言在电力系统中，零序电流是指三相电流中的共模成分，其幅值较小，通常只有正常工作电流的几个百分点。

然而，零序电流在电力系统中起着重要的作用，因为它与地故障和设备故障密切相关。

为了保护电力系统的安全运行，需要对零序电流进行保护。

三段式零序保护是一种常用的保护方案，本文将深入探讨三段式零序保护的原理。

二、零序电流的产生原因在电力系统中，零序电流主要有以下几种产生原因：1.单相接地故障：当电力系统中的一个相位与地之间发生故障时，会产生单相接地故障，此时电流会通过接地点流回地面，形成零序电流。

2.三相不平衡：由于电力系统中的负载分布不均匀或电源故障等原因，会导致三相电流不平衡，进而产生零序电流。

3.非同期故障：当电力系统中的两个或多个相位之间发生故障时，会产生非同期故障，此时电流会产生相位差，形成零序电流。

三、三段式零序保护原理三段式零序保护是一种常用的保护方案，它通过多段保护装置的协作来实现对零序电流的保护。

三段式零序保护的原理如下：1. 第一段保护第一段保护是最快速的保护装置，通常采用电流互感器作为传感器。

当电流互感器检测到零序电流超过设定的阈值时，会输出一个信号，触发第一段保护装置。

第一段保护装置可以是电流比较器，通过比较电流信号与设定值的大小来判断是否触发保护。

2. 第二段保护第二段保护是中速保护装置，主要用于对第一段保护的确认。

第二段保护通常采用了时间延迟装置，当第一段保护装置触发后，第二段保护装置会在一定的时间延迟后才触发。

这是因为零序电流可能会有瞬时的变化，第二段保护装置的作用是确认零序电流是否持续存在。

3. 第三段保护第三段保护是最慢的保护装置，主要用于对第二段保护的确认。

第三段保护通常采用了更长的时间延迟装置，当第二段保护装置触发后，第三段保护装置会在更长的时间延迟后才触发。

第三段保护的作用是确认零序电流是否持续存在，并进一步判断故障类型。

四、三段式零序保护的优势三段式零序保护具有以下几个优势：1.灵敏度高：通过多段保护装置的协作，可以提高对零序电流的检测和保护的灵敏度，减少误动作的可能性。

2三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。

K1rel——可靠系数，一般取1.2～1.3。

I1op1——保护动作电流的一次侧数值。

nTA——保护安装处电流互感器的变比。

灵敏系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗。

要求最小保护范围不得低于15%～20%线路全长，才允许使用。

2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。

所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。

故：式中：KⅡrel——限时速断保护可靠系数，一般取1.1～1.2；△t——时限级差，一般取0.5S；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。

要求作为本线路主保护的后备以及相邻线路或元件的远后备。

动作电流按躲过最大负荷电流整定。

式中：KⅢrel——可靠系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推。

灵敏度分别按近后备和远后备进行计算。

式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。

即：最小运行方式下，两相相间短路电流。

要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。

已知：1）线路AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2)变电所B、C中变压器连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧。

学号 2010《电力系统继电保护》课程设计（2010届本科）题目：三段式电流保护课程设计学院：物理与机电工程学院专业：电气程及其自动化作者姓名：指导教师：职称：教授完成日期：年12 月26 日目录1 设计原始资料........................................................................................................................................ - 3 -1.1 具体题目..................................................................................................................................... - 3 -1.2 要完成的内容............................................................................................................................. - 3 -2 设计要考虑的问题................................................................................................................................ -3 -2.1 设计规程..................................................................................................................................... - 3 -2.1.1 短路电流计算规程.......................................................................................................... - 3 -2.1.2 保护方式的选取及整定计算 .......................................................................................... - 4 -2.2 本设计的保护配置..................................................................................................................... - 5 -2.2.1 主保护配置...................................................................................................................... - 5 -2.2.2 后备保护配置.................................................................................................................. - 5 -3 短路电流计算........................................................................................................................................ - 5 -3.1 等效电路的建立......................................................................................................................... - 5 -3.2 保护短路点及短路点的选取..................................................................................................... - 6 -3.3 短路电流的计算......................................................................................................................... - 6 -3.3.1 最大方式短路电流计算 .................................................................................................. - 6 -3.3.2 最小方式短路电流计算 .................................................................................................. - 7 -4 保护的配合及整定计算........................................................................................................................ - 8 -4.1 主保护的整定计算..................................................................................................................... - 8 -4.1.1 动作电流的计算............................................................................................................ - 8 -4.1.2 灵敏度校验...................................................................................................................... - 9 -4.2 后备保护的整定计算................................................................................................................. - 9 -4.2.1 动作电流的计算.............................................................................................................. - 9 -4.2.2 动作时间的计算............................................................................................................ - 10 -4.2.3 灵敏度校验.................................................................................................................... - 10 -5 原理图及展开图的的绘制.................................................................................................................. - 10 -5.1 原理接线图............................................................................................................................... - 10 -5.2 交流回路展开图........................................................................................................................- 11 -5.3 直流回路展开图....................................................................................................................... - 12 -6 继电保护设备的选择.......................................................................................................................... - 12 -6.1 电流互感器的选择................................................................................................................... - 12 -6.2 继电器的选择........................................................................................................................... - 13 -7 保护的评价.......................................................................................................................................... - 14 -摘要电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。

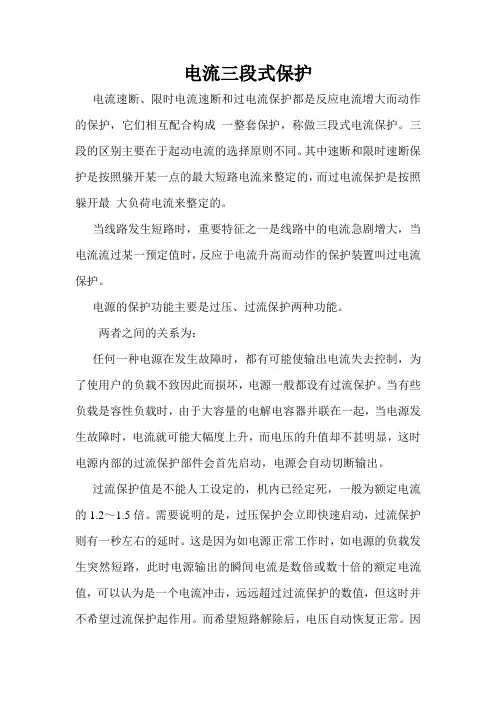

电流三段式保护电流速断、限时电流速断和过电流保护都是反应电流增大而动作的保护，它们相互配合构成一整套保护，称做三段式电流保护。

三段的区别主要在于起动电流的选择原则不同。

其中速断和限时速断保护是按照躲开某一点的最大短路电流来整定的，而过电流保护是按照躲开最大负荷电流来整定的。

当线路发生短路时，重要特征之一是线路中的电流急剧增大，当电流流过某一预定值时，反应于电流升高而动作的保护装置叫过电流保护。

电源的保护功能主要是过压、过流保护两种功能。

两者之间的关系为：任何一种电源在发生故障时，都有可能使输出电流失去控制，为了使用户的负载不致因此而损坏，电源一般都设有过流保护。

当有些负载是容性负载时，由于大容量的电解电容器并联在一起，当电源发生故障时，电流就可能大幅度上升，而电压的升值却不甚明显，这时电源内部的过流保护部件会首先启动，电源会自动切断输出。

过流保护值是不能人工设定的，机内已经定死，一般为额定电流的1.2～1.5倍。

需要说明的是，过压保护会立即快速启动，过流保护则有一秒左右的延时。

这是因为如电源正常工作时，如电源的负载发生突然短路，此时电源输出的瞬间电流是数倍或数十倍的额定电流值，可以认为是一个电流冲击，远远超过过流保护的数值，但这时并不希望过流保护起作用。

而希望短路解除后，电压自动恢复正常。

因此在设计过流保护时，要避开突发短路时的电流冲击，而仅考虑使输出过电流的时长达到一定的值才启动过流保护。

过流保护是针对机内故障的，因此既然发生，电源就不应自动恢复。

如果一定要再现，必须关机后重新开机。

而短路保护、电流报警、短路报警功能是面对用户的，如果电流已经下降，短路已经排除，相对的报警声就会自动解除，电压就会自动恢复正常。

电力系统中线路的电流保护以三段式电流保护为出发点，进而衍生出电压闭锁式（启动式）、功率方向式电流保护，而且像阻抗保护等其他需要有选择性的保护也借鉴了这种三段式（多段式）的保护方式1. I段，无时限电流速断保护保护范围：本段线路（一般线路全长的80~85％，最少线路全长的15%）。

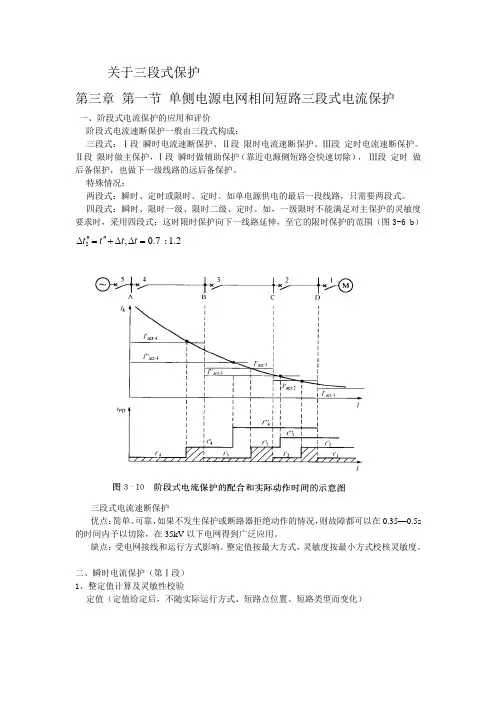

关于三段式保护第三章 第一节 单侧电源电网相间短路三段式电流保护一、阶段式电流保护的应用和评价阶段式电流速断保护一般由三段式构成：三段式：Ⅰ段 瞬时电流速断保护、Ⅱ段 限时电流速断保护、Ⅲ段 定时电流速断保护。

Ⅱ段 限时做主保护，Ⅰ段 瞬时做辅助保护（靠近电源侧短路会快速切除）， Ⅲ段 定时 做后备保护，也做下一级线路的远后备保护。

特殊情况：两段式：瞬时、定时或限时、定时。

如单电源供电的最后一段线路，只需要两段式。

四段式：瞬时、限时一级、限时二级、定时。

如，一级限时不能满足对主保护的灵敏度要求时，采用四段式；这时限时保护向下一线路延伸，至它的限时保护的范围（图3-6 b ）2,0.7 1.2t t t t ''''∆=+∆∆=:三段式电流速断保护 优点：简单、可靠，如果不发生保护或断路器拒绝动作的情况，则故障都可以在0.35—0.5s 的时间内予以切除，在35kV 以下电网得到广泛应用。

缺点：受电网接线和运行方式影响。

整定值按最大方式，灵敏度按最小方式校核灵敏度。

二、瞬时电流保护（第Ⅰ段） 1、整定值计算及灵敏性校验定值（定值给定后，不随实际运行方式、短路点位置、短路类型而变化）.2..max =actk B I K I 'rel .1..max =actrel k C I K I ' 可靠性系数： 1.2 1.3rel K =:注意贺书第四版的短路电流（幅值）的记号：..max k B I 最大运行方式，线路AB 末端B 三相短路的最大短路电流（max 既是短路电流最大值，也指最大运行方式），类似地，..max k C I 。

..min k B I 最小运行方式，线路AB 末端B 两相短路的短路电流（min 既是短路电流最小值，也指最小运行方式）类似地，..min k C I 。

实际运行方式下，B 点相间短路的短路电流总是介于 ..min k B I 和..max k B I 之间。

输电线路相间短路的三段式电流保护第⼀章输电线路相间短路的三段式电流保护第⼀节瞬时电流速断保护⼀、短路电流的分析计算瞬时电流速断保护（⼜称第I 段电流保护）它是反映电流升⾼，不带时限动作的⼀种电流保护。

1．短路电流计算在单侧电源辐射形电⽹各线路的始端装设有瞬时电流速断保护。

当系统电源电势⼀定，线路上任⼀点发⽣短路故障时，短路电流的⼤⼩与短路点⾄电源之间的电抗忽略电阻）及短路类型有关，三相短路和两相短路时，流过保护安装地点的短路电流为：lX X E I S S k 1)3(+= lX X E I S S k 1)2(23+= 2、运⾏⽅式与短路电流的关系当系统运⾏⽅式改变或故障类型变化时，即使是同⼀点短路，短路电流的⼤⼩也会发⽣变化。

在继电保护装置的整定计算中，⼀般考虑两种极端的运⾏⽅式，即最⼤运⾏⽅式和最⼩运⾏⽅式。

（1）最⼤运⾏⽅式——流过保护安装处的短路电流最⼤时的运⾏⽅式称为最⼤运⾏⽅式，此时系统的阻抗Xs 为最⼩；（2）最⼩运⾏⽅式——当流过保护安装处的短路电流最⼩的运⾏⽅式称为系统最⼩运⾏⽅式，此时系统阻抗Xs 最⼤。

图3－ 1中曲线1表⽰最⼤运⾏⽅式下三相短路电流随J 的变化曲线。

曲线2表⽰最⼩运⾏⽅式下两相短路电流随J 的变化曲线。

⼆、动作电流的整定计算1、动作电流假定在线路L1和线路L2上分别装设瞬时电流速断保护。

根据选择性的要求，瞬时电流速断保护的动作范围不能超出被保护线路，故保护1瞬时电流速断保护的动作电流可按⼤于本线路末端短路时流过保护安装处的最⼤短路电流来整定，即max .1kB rel I op I I K I =1op I I ——保护装置1瞬时电流速断保护的动作电流，⼜称⼀次动作电流rel I K ——可靠系数，考虑到继电器的整定误差、短路电流计算误差和⾮周期分量的影响等⽽引⼈的⼤于1的系数，⼀般取1．2～1．3；I k1.max ——被保护线路末端B 母线上三相短路时流过保护安装处的最⼤短路电流，⼀般取次暂态短路电流周期分量的有效值.2、保护范围分析在图1中，以动作电流画⼀平⾏于横坐标的直线3，其与曲线1和曲线2分别相交于M 和N 两点，在交点到保护安装处的⼀段线路上发⽣短路故障时，I k >I I op1保护1会动作。

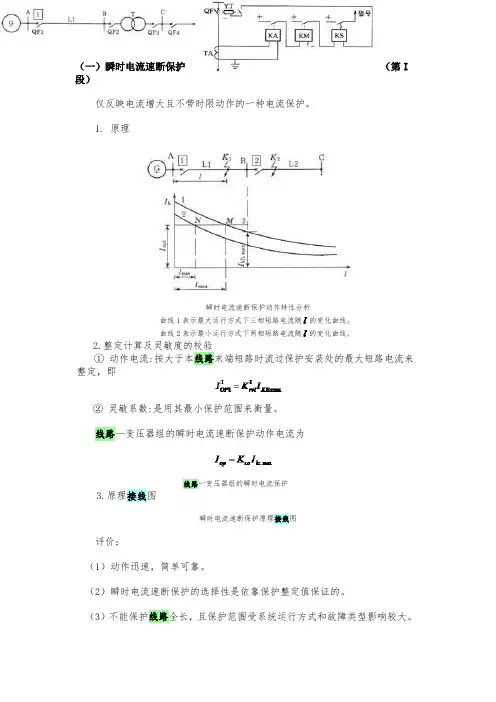

（一）瞬时电流速断保护（第I 段）仅反映电流增大且不带时限动作的一种电流保护。

1. 原理瞬时电流速断保护动作特性分析曲线1表示最大运行方式下三相短路电流随的变化曲线。

曲线2表示最小运行方式下两相短路电流随的变化曲线。

2.整定计算及灵敏度的校验①动作电流:按大于本线路末端短路时流过保护安装处的最大短路电流来整定，即②灵敏系数:是用其最小保护范围来衡量。

线路—变压器组的瞬时电流速断保护动作电流为线路一变压器组的瞬时电流保护3.原理接线图瞬时电流速断保护原理接线图评价：（1）动作迅速，简单可靠。

（2）瞬时电流速断保护的选择性是依靠保护整定值保证的。

（3）不能保护线路全长，且保护范围受系统运行方式和故障类型影响较大。

（二）限时电流速断保护（第Ⅱ段）1.原理：与相邻一段配合。

动作电流: =动作时限: △t灵敏系数：若灵敏系数不能满足要求，可与相邻二段配合。

2.评价：①限时电流速断保护的保护范围大于本线路全长；②依靠动作电流值和动作时间共同保证其选择性；③与第Ⅰ段共同构成被保护线路的主保护，兼作第Ⅰ段的近后备保护。

（三）定时限过电流保护（第Ⅲ段）过电流保护起动电流按躲最大负荷电流来整定，起后备保护的作用。

1.动作时限：按阶梯原则整定。

2.动作电流：3. 灵敏系数4. 评价：比第Ⅰ、Ⅱ段小得多，其灵敏度比第Ⅰ、Ⅱ段更高；①第Ⅲ段的IOP②在后备保护之间，只有灵敏系数和动作时限都互相配合时，才能保证选择性；③保护范围是本线路和相邻下一线路全长。

（四）电流保护的接线方式1.三相三继电器完全星形接线接线系数：指流入电流继电器的电流与电流互感器二次侧电流的比值，用表示。

三相完全星形接线能反应各种相间短路和各种单相接地短路；适用：大接地电流系统；发电机、变压器等；2. 两相两继电器不完全星形接线两相两继电器接线图能反映各种相间短路及B相除外的单相接地故障。

适用：小接地电流系统——作为相间短路保护。

3.两相三继电器不完全星形接线两相三继电器式接线适用：小接地电流系统——作为相间短路保护（五）线路相间短路的三段式电流保护装置电流Ⅰ段、Ⅱ段为线路的主保护，电流Ⅲ段为后备保护，为本线路提供近后备，同时也为相邻线路提供远后备作用。

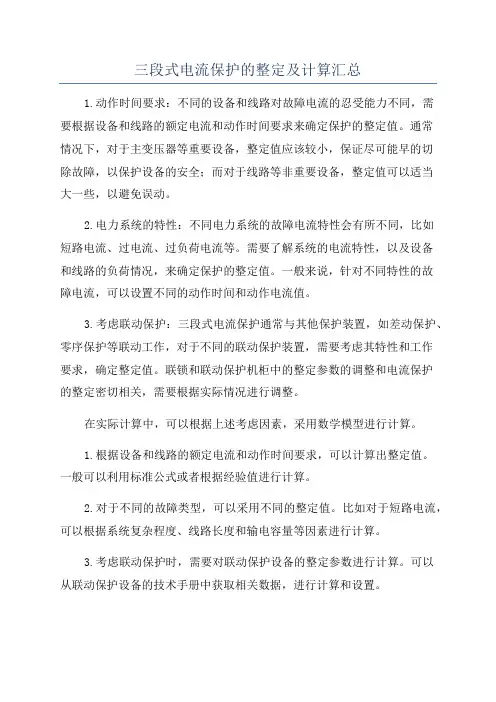

三段式电流保护的整定及计算汇总1.动作时间要求：不同的设备和线路对故障电流的忍受能力不同，需要根据设备和线路的额定电流和动作时间要求来确定保护的整定值。

通常情况下，对于主变压器等重要设备，整定值应该较小，保证尽可能早的切除故障，以保护设备的安全；而对于线路等非重要设备，整定值可以适当大一些，以避免误动。

2.电力系统的特性：不同电力系统的故障电流特性会有所不同，比如短路电流、过电流、过负荷电流等。

需要了解系统的电流特性，以及设备和线路的负荷情况，来确定保护的整定值。

一般来说，针对不同特性的故障电流，可以设置不同的动作时间和动作电流值。

3.考虑联动保护：三段式电流保护通常与其他保护装置，如差动保护、零序保护等联动工作，对于不同的联动保护装置，需要考虑其特性和工作要求，确定整定值。

联锁和联动保护机柜中的整定参数的调整和电流保护的整定密切相关，需要根据实际情况进行调整。

在实际计算中，可以根据上述考虑因素，采用数学模型进行计算。

1.根据设备和线路的额定电流和动作时间要求，可以计算出整定值。

一般可以利用标准公式或者根据经验值进行计算。

2.对于不同的故障类型，可以采用不同的整定值。

比如对于短路电流，可以根据系统复杂程度、线路长度和输电容量等因素进行计算。

3.考虑联动保护时，需要对联动保护设备的整定参数进行计算。

可以从联动保护设备的技术手册中获取相关数据，进行计算和设置。

综上所述，三段式电流保护的整定需要综合考虑设备和线路的特性、动作时间要求、电力系统的特性以及与其他保护装置的联动等因素。

通过合理的整定，可以提高电力系统的稳定性和可靠性，保证设备和线路的安全运行。

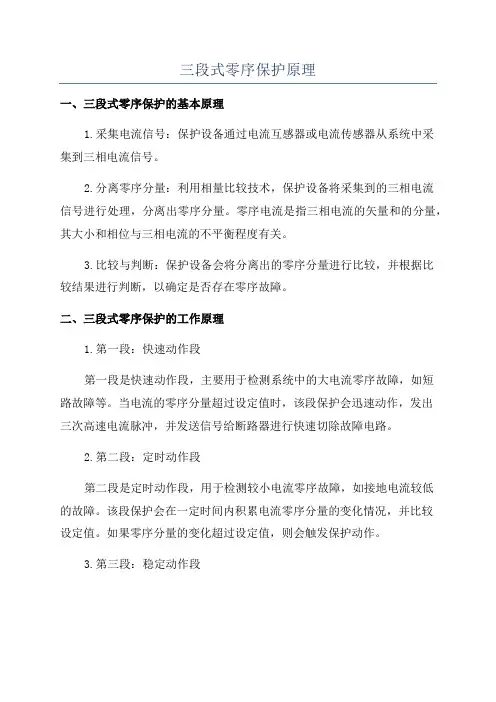

三段式零序保护原理一、三段式零序保护的基本原理1.采集电流信号：保护设备通过电流互感器或电流传感器从系统中采集到三相电流信号。

2.分离零序分量：利用相量比较技术，保护设备将采集到的三相电流信号进行处理，分离出零序分量。

零序电流是指三相电流的矢量和的分量，其大小和相位与三相电流的不平衡程度有关。

3.比较与判断：保护设备会将分离出的零序分量进行比较，并根据比较结果进行判断，以确定是否存在零序故障。

二、三段式零序保护的工作原理1.第一段：快速动作段第一段是快速动作段，主要用于检测系统中的大电流零序故障，如短路故障等。

当电流的零序分量超过设定值时，该段保护会迅速动作，发出三次高速电流脉冲，并发送信号给断路器进行快速切除故障电路。

2.第二段：定时动作段第二段是定时动作段，用于检测较小电流零序故障，如接地电流较低的故障。

该段保护会在一定时间内积累电流零序分量的变化情况，并比较设定值。

如果零序分量的变化超过设定值，则会触发保护动作。

3.第三段：稳定动作段第三段是稳定动作段，用于检测较小且变化缓慢的电流零序故障，如积极零序电流故障等。

该段保护会在设定的时间范围内对电流零序分量的变化进行积分，当积分值超过设定值时，会触发保护动作。

三、三段式零序保护的应用场景1.线路与设备的零序故障：如短路故障、接地电流故障等。

2.变压器的零序故障：如励磁线圈短路、绝缘损坏等。

3.发电机与发电机变压器的零序故障：如励磁故障、绝缘损坏等。

4.电缆故障：如电缆接头故障、绝缘损坏等。

总之，三段式零序保护以其可靠性和灵活性被广泛应用于电力系统中的对零序故障的检测和保护中，对于提高电力系统的运行稳定性和安全性具有重要作用。

三段式零序保护原理三段式零序保护是变电站保护系统中的重要部分，主要用于保护三相电网中的设备不受零序故障的影响。

该保护方案将零序电流的保护分为三段进行，以提高零序保护的可靠性和精度。

本文将对三段式零序保护的原理、应用和特点进行详细介绍。

一、三段式零序保护的原理。

1.第一段：基础保护。

第一段即是基础保护，主要是通过对变电站和配电系统中的接地电阻进行监测，当检测到电阻值超过设定值时，则说明电网中存在零序故障，此时保护系统会发出报警信号或进行自动断电，以避免设备损坏和人员伤亡。

2.第二段：可靠保护。

第二段即是可靠保护，主要是通过对三相电流和零序电流进行比较，确定零序电流是否超过设定值，以判断电网中是否存在零序故障。

当零序电流超过设定阈值时，保护系统会自动进行断电或发出报警信号，以确保设备的安全运行。

3.第三段：灵敏保护。

第三段即是灵敏保护，主要是针对在前两段监测无法检测到的小电流故障，对电网的零序电流进行高精度的测量和分析，以检测出较小的零序故障，可以有效地提高保护系统的精度和可靠性。

二、三段式零序保护的应用。

三段式零序保护主要应用于变电站和配电系统中，可以保护电力系统中的各种设备，如变压器、电容器、电机等，以提高电力系统的稳定性和可靠性。

同时，该保护方案还可以避免人员伤亡和设备损坏，对电网的安全运行具有重大的意义。

三、三段式零序保护的特点。

1.可靠性高。

2.灵活性强。

3.技术含量高。

总之，三段式零序保护是现代电力系统中的重要组成部分，通过对电网的零序电流进行监测和分析，可以有效地避免各种故障发生，保护电网设备的安全稳定运行，有着重要的实用意义。

相间保护的三段式保护：利用短路故障时电流显著增大的故障特征形成判据构成保护。

其中速断保护按照躲开本线路末端最大短路电流整定，保护本线路的部分；限时速度按保护按躲开下级速度按保护末端短路整定，保护本线路全长；速断和限时速断的联合工作，保护本线路短路被快速、灵敏切除。

过电流保护躲开最大负荷电流作为本线路和相邻线路短路时的后备保护。

主要优点是简单可靠，并且在一般情况下也能满足快速切出故障的要求，因此在电网中特别是在35KV及以下电压等级的网络中获得了广泛的应用。

缺点是它的灵敏度受电网的接线以及电力系统的运行方式变化的影响。

灵敏系数和保护范围往往不能满足要求，难以应用于更高等级的复杂网路。

方向性电流保护：及利用故障是电流复制变大的特征，有利用电流与电压间相角的特征，在短路故障的流动方向正是保护应该动作的方向，并且流动幅值大于整定幅值时，保护动作跳闸。

适用于多断电源网络。

优点：多数情况下保证了保护动作的选择性、灵敏性和速动性要求。

缺点：应用方向元件是接线复杂、投资增加，同时保护安装地点附近正方向发生是你想短路时，由于母线电压降低至零，方向元件失去判断的依据，保护装置据动，出现电压死区。

零序电流保护：正常运行的三相对称，没有零序电流，在中性点直接接地电网中，发生接地故障时，会有很大的零序电流。

故障特征明显，利用这一特征可以构成零序电流保护。

适用网络与110KV及以上电压等级的网络。

优点：保护简单，经济，可靠；整定值一般较低，灵敏度较高；受系统运行方式变化的影响较小；系统发生震荡、短时过负荷是不受影响；没有电压死区。

缺点：对于短路线路或运行方式变化较大的情况，保护往往不能满足系统运行方式变化的要求。

随着相重合闸的广泛应用，在单项跳开期间系统中可能有较大的零序电流，保护会受较大影响。

自耦变压器的使用使保护整定配合复杂化。

方向性零序电流保护：在双侧或单侧的电源的网络中，电源处变压器的中性点一般至少有一台要接地，由于零序电流的实际流向是由故障点流向各个中性点接地的变压器，因此在变压器接地数目比较多的复杂网络中，就需要考虑零序电流保护动作的方向性问题。

三段式电流保护的整定及计算Prepared on 21 November 20212三段式电流保护的整定计算1、瞬时电流速断保护整定计算原则：躲开本条线路末端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。

K1rel——可靠系数，一般取～。

I1op1——保护动作电流的一次侧数值。

nTA——保护安装处电流互感器的变比。

灵敏系数校验：式中：X1——线路的单位阻抗，一般Ω/KM；Xsmax——系统最大短路阻抗。

要求最小保护范围不得低于15%～20%线路全长，才允许使用。

2、限时电流速断保护整定计算原则：不超出相邻下一元件的瞬时速断保护范围。

所以保护1的限时电流速断保护的动作电流大于保护2的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应该比保护2大。

故：式中：KⅡrel——限时速断保护可靠系数，一般取～；△t——时限级差，一般取；灵敏度校验：规程要求：3、定时限过电流保护定时限过电流保护一般是作为后备保护使用。

要求作为本线路主保护的后备以及相邻线路或元件的远后备。

动作电流按躲过最大负荷电流整定。

式中：KⅢrel——可靠系数，一般取～；Krel——电流继电器返回系数，一般取～；Kss——电动机自起动系数，一般取～；动作时间按阶梯原则递推。

灵敏度分别按近后备和远后备进行计算。

式中：Ikmin——保护区末端短路时，流经保护的最小短路电流。

即：最小运行方式下，两相相间短路电流。

要求：作近后备使用时，Ksen≥～作远后备使用时，Ksen≥注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端；4、三段式电流保护整定计算实例如图所示单侧电源放射状网络，AB和BC均设有三段式电流保护。

已知：1）线路AB长20km，线路BC长30km，线路电抗每公里欧姆；2)变电所B、C中变压器连接组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为，功率因数，自起动系数取；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗欧，系统最小电抗欧。

许继wxh-820第31页8定值整定说明10．1三段电流电压方向保护由于电流电压方向保护针对不同系统有不同的整定规则，此处不一一详述。

以下内容是以一线路保护整定为实例进行说明,以做为用户定值整定已知条件：最大运行方式下，降压变电所母线三相短路电流I)3(maX.dl为5500A，配电所母线三相短路电流I)3(maXd为5130A，配电变压器低压.2侧三相短路时流过高压侧的电流I)3(maX.3d为820A。

最小运行方式下，降压变电所母线两相短路电流I)2(maX.1d为3966A，配电所母线两相短路电流I)2(maXd为3741A，配电变压器低压侧两相短路.2时流过高压侧的电流I)2(maX.3d为689A。

电动机起动时的线路过负荷电流Igh为350A，10kV电网单相接地时取小电容电流IC为15A，10kV电缆线路最大非故障接地时线路的电容电流Icx为1.4A。

系统中性点不接地。

相电流互感器变比为300/5，零序电流互感器变比为50/5。

整定计算（计算断路器DL1的保护定值）电压元件作为闭锁元件，电流元件作为测量元件。

电压定值按保持测量元件范围末端有足够的灵敏系数整定。

10.1.1电流电压方向保护一段(瞬时电流电压速断保护)瞬时电流速断保护按躲过线路末端短路时的最大三相短路电流整定，保护装置的动作电流 A n I K K I l d jx k dz 11160513013.1)3(max .2j=⨯⨯==，取110A保护装置一次动作电流A 6600160110K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：2601.066003966I I K dz)2(min,dl lm <===由此可见瞬时电流速断保护不能满足灵敏系数要求，故装设限时电流速断保护。

10.1.2电流电压方向保护二段(限时电流电压速断保护)限时电流速断保护按躲过相邻元件末端短路时的最大三相短路时的电流整定，则保护装置动作电流A A n I K K I l d jx k jdz 20,8.176082013.1)3(max .3.取=⨯⨯==保护装置一次动作电流A 120016020K n I I jx l j.dz dz =⨯== 灵敏系数按最小运行方式下线路始端两相短路电流来校验：23.312003966I I K dz )2(min .dl lm>=== 限时电流速断保护动作时间T 取0.5秒。
