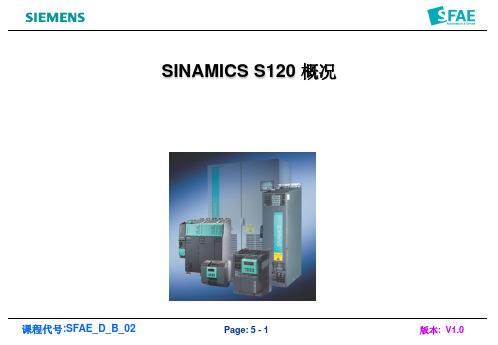

SINAMICSS120基本介绍详细介绍：SINAMICS驱动系统之一的SINAMICS S120具有模块化设计，可以提供高性能的单轴和双轴驱动，具有广泛的工业应用价值。
由于其具有很高的灵活性能，SINAMICS S120可以完美的满足应用中日益增长的对驱动系统轴数量和性能的要求。
SINAMICS S120支持“弹性”设备概念，可以灵活而快速的满足用户的特殊需求。
模块和扩充选件—适合各种应用的通用组件控制单元(CU)执行工艺功能运算并控制驱动器运行，而且提供连接到上位控制器的接口。
电机模块是一个逆变器，为电机提供运行电源；电源模块向直流母线提供电源，并可将直流母线上的再生能量回馈给电网；交流驱动器功率模块内置了电源模块，所以功率模块可以单独使用；电子选件板可以扩展系统功能，包括不同的编码器接口和过程信号连接；直流母线为其他模块提供稳定的直流电源；网侧功率元件—例如熔断器，接触器，电抗器，滤波器—组合成为完美的系统；电源模块电源模块就是我们常说的整流或整流/回馈单元，它是将三相交流电整流成直流电，供给各电机模块(又常称逆变器)，有回馈功能的模块还能够将直流电回馈给电网。
根据是否有回馈功能及回馈的方式，将电源模块分成下列三种：基本型电源模块(BLM: Basic Line Modules)：整流单元，但无回馈功能。
靠接制动单元和制动电阻才能实现快速制动。
BLM 是将三相交流电整流成直流电，只能靠接制动单元和制动电阻来实现制动。
BLM 分为书本型(20kW、40kW、100Kw)和装机装柜型(200kW、250Kw)，机柜型请查阅其它的相关资料。
对于书本型的BLM 有内部风冷和冷板两种类型，对于装机装柜型BLM 有两种供电电压: 380-480VAC 和660－690VAC。
实际应用中，在电网和BLM 之间必须安装与其功率相对应的电抗器。
智能型电源模块(SLM: Smart Line Modules，又称非调节型电源模块)：整流/回馈单元，但直流母线电压不可调。
01S120是一款高性能变频器，主要用于控制和调节三相交流异步电机的速度和转矩。
02S120具有多种控制模式，包括速度控制、转矩控制、位置控制等，可满足不同应用场景的需求。
03S120还具备丰富的保护功能，如过流、过压、欠压、过热等，确保电机及变频器本身的安全运行。
S120定义及功能高性能S120采用先进的矢量控制技术，实现高精度、高动态响应的速度和转矩控制。
易用性S120提供简洁直观的操作界面和丰富的调试工具，方便用户进行参数设置和故障诊断。
可靠性S120采用高品质元器件和严格的生产工艺，确保产品的高可靠性和长寿命。
灵活性S120支持多种通讯协议和扩展模块，可与其他自动化设备实现无缝集成。
产品特点及优势01适用范围02应用场景S120适用于各种需要三相交流异步电机驱动的应用场合，如机床、风机、泵、压缩机、传送带等。
S120可广泛应用于工业自动化、能源、交通、建筑等领域，如自动化生产线、风力发电、电动汽车、电梯等。
适用范围和应用场景电机控制模块对电机进行精确控制，实现电机的启动、停止、调速等功能。
模块负责接收和发送数字量或模拟量信号，实现与外部设备的交互。
通信模块实现S120与其他设备或系统之间的数据传输和通信。
CPU 模块负责控制逻辑运算、数据处理等功能，是S120的核心部件。
电源模块为S120提供稳定可靠的电源，保证系统正常运行。
主要硬件部件介绍01连接方法通过电缆将各硬件部件连接起来，形成完整的S120系统。
02配置步骤首先进行系统初始化设置，然后根据实际需求配置各硬件部件的参数和功能。
03注意事项在连接和配置过程中，需确保电源稳定、接线正确、参数设置合理等，以避免出现故障或损坏设备。
硬件连接与配置方法03S120可能出现的故障包括电源故障、通信故障、I/O 故障等，其原因可能是硬件损坏、接线错误、参数设置不当等。
故障现象与原因针对不同类型的故障，可采用观察指示灯、检查接线、查看故障代码等方法进行排查。
