挂篮预压作业指导书

1、编制目的 (2)2、适用范围 (2)3、职责 (2)4、技术和质量标准 (2)5、资源配置 (2)5.1、机械设备 (2)5.2、人员配置 (3)6、施工控制 (3)6.1、挂篮设计 (3)6.2、挂篮拼装 (4)6.3、挂篮预压 (5)6. 4、挂篮走行 (5)6. 5、挂篮拆除 (6)6.6、悬臂浇筑工艺 (6)6. 7、施工控制重点 (7)7、安全措施 (7)挂篮施工作业指导书1、编制目的为了规范挂篮施工工序，严格控制施工过程，确保挂篮施工安全可靠，特制订挂篮施工作业指导书。

2、适用范围适用xx大桥挂篮工程施工工序的控制。

3、职责(1)经理部工程部根据工程特点，编制作业指导书，明确工艺流程和控制要素，经总工批准，主管技术员负责现场交底并检查落实。

(2)项目部根据本工序要求，对有关人员进行业务培训。

(3)现场施工负责人对本工序作业中人员、设备配置以及过程控制负责。

(4)质检和试验部门根据规范规定及工艺细则执行工序检验和试验。

(5)物机部对使用的机电设备负责，确保机电设备正常运转。

4、技术和质量标准(1)《公路桥涵施工技术规范》(JTG F50-2011)(2)《公路工程质量检验评定标准》(JTG F80/1-2004)(3)《公路工程施工安全技术规程》(4)《公路桥涵设计通用规范》(JTG D60-2004)；(5)《桥梁悬臂施工与设计》，雷俊卿主编，北京：人民交通出版社，2000 年5月第1版。

(6)招标文件中的技术规范及其他相关技术规程5、资源配置5.1、机械设备作业班组应配备以下的机械设备。

5. 2＞人员配置挂篮施工作业人员必须经过培训、考试合格、工作熟练，并且具有较强的责任心和质量意识。

6、施工控制6.1、挂篮设计连续梁悬浇段采用菱形挂篮，挂篮模板主要由主桁系统、走行锚固系统、导向系统、底篮系统、平台防护系统、前上横梁、辅助部件、吊挂系统等组成如图 1、图2所示。

图1挂篮纵断面图图2挂篮横断面图挂篮自重与最大挂篮总重约100t,本挂篮适用于浇筑最大梁段4m,最大梁段重量360to结块比值约为0.33： 1,浇筑混凝土及挂篮行走时抗倾覆系数大于 2,挂蓝总变形约18mm,满足规范要求。

3.5.7挂篮静载试验预压3.5.7.1预压概述1）预压目的预压目的：为确保挂篮悬浇施工安全，需对挂篮进行预压试验以检验挂篮的承载能力和挠度值，测定其弹性变形与荷载的关系，检验挂篮主桁承重系统的强度和稳定性，通过挂篮在连续刚构箱梁施工时的加载过程来分析、验证挂篮弹性变形和各部分结构安全性，消除其非弹性变形，为以后各梁段施工立模标高提供参数和依据。

由挂篮受力分析可知施工2号块时，主桁架受力最大，所以确定以2号块重量为基本加载荷载。

2）预压前的检查①检查挂篮各构件联接是否紧固，机构装配是否准确，金属结构有无变形，各焊缝检测是否满足设计规范的要求。

②检查挂篮的立柱、前后横梁及拉杆间的锚固是否牢固。

③检查挂篮在主墩0、1号块上的锚固是否牢固，锚固用的精轧螺纹钢是否完好。

3）预压方法挂篮在主墩0、1号块顶部拼装完成并锚固牢固后，利用0、1号块托架预压时在承台上预埋的4个预压点共8根40b工字钢，在底板前端前下横梁腹板位置处通过千斤顶张拉预应力钢绞线的方式进行预压。

详见附表4-6《护国河特大桥挂篮预压示意图》3.5.7.2荷载计算根据设计图纸，2号块混凝土方量为76.05m3，重量为1977.3KN。

图4-9 挂篮预压荷载计算示意图针对挂篮在梁体现浇施工过程中的受力情况分析，在预压过程中，把预压点设置在底板前端前下横梁腹板位置处，每侧利用2个预压点对挂篮进行预压，每个预压点为5根φs15.2钢绞线，为保证挂篮的安全，在预压时按照1.2倍2号块的荷载加载，则2个吊点8根钢绞线的张拉吨位为：根据弯矩平衡公式5.5×F2=(0.5+1.5) ×1.2×F1→F2=(0.5+1.5) ×1.2×F1/5.5→F2=863KN则有挂篮底板前端前下横梁腹板位置处的8根钢绞线每根张拉力为f= 863/8=107.9KN。

在1号块两侧的挂篮采用同步对称加载方法加载。

其中钢绞线验算：本试验采用φs15.2高强低松弛钢绞线，单根钢绞线直径15.2mm，钢绞线面积A y=140mm2，标准抗压强度fpk=1860MPa，弹性模量Ep=195000Mpa。

挂蓝及模板作业指导书
1、挂篮安装：拼装步骤如下：在0#段上铺滑道、滑块。

安装后上横梁、三角结合梁（包括∶主梁、立柱、斜拉带及三角架平联和斜拉上横梁平联），锚固后锚系统。

2、挂篮试压：加载材料使用砂袋，试压的最大加载为设计荷载的1.05－1.2倍。

加载时按设计要求分级进行，每级持荷时间不少于10min。

满载后持荷时间不小于24h，分别量测各级荷载下挂篮的变形值。

然后再逐级卸载，并测量变形。

加载顺序：底板——腹板——顶板——翼缘板。

变形测量：基准标高设在墩顶梁段。

分别在底板、翼缘板上布设测点。

三角挂篮每根竖杆上设变形计测其伸长量。

3、试验结果：检测完成后，经线性回归分析得出加载、变形之间的关系。

由此可推出挂篮载各个块段的竖向位移，为施工控制提供可靠依据。

4、0#块外侧模板，部分可采用挂篮外模，另一部分按增加制作考虑。

均采用厂制定型整体钢模板，底模采用大块钢模。

内模倒角采用特制异型角模，其余为组合钢模板。

5、模板调整采用千斤顶和薄钢板配合进行，模板调整到位后，采用薄钢板垫实固定。

外模调整到设计标高后设置对拉杆和临时拉撑固定。

挂篮作业指导书为确保挂篮在整个作业过程中的安全、稳定，特针对各施工工序制定本作业指导书，在施工中严格执行。

一、挂篮安装作业条件1、必须向所有参加挂篮安装作业人员进行技术交底、安全交底，使全体作业人员熟悉挂篮操作性能、操作规程及安装程序，严格执行施工工艺要求和技术要求。

2、凡参加挂篮作业的人员必须身体健康，有恐高症、心脏病和酒后人员不得参加作业；严禁疲劳作业。

3、应保证施工环境整洁，各种材料堆放要整齐，地面、箱梁顶面不应有油渍。

4、挂篮施工属于在大型钢结构件上作业，施工用电要严格要求、不得乱接乱拉（要求专业电工操作），严防发生触电事故。

5、在雷雨天气、风力大于六级时，不得进行挂篮施工作业，确保人身安全。

6、高处作业与地面联系，配有通讯设备，应有专人负责。

7、运送物件的吊篮，应有可靠的安全装置，严禁人员乘坐运送物件的吊篮。

8、起重作业可参照《起重机械起重安全作业规程》和《设备起重吊装工程便携手册》。

施工中使用的机械设备，应随时检查、维修保养，特别是起重设备均应有足够的安全系数，如有不符合规定的应立即予以更换。

所有动力、照明电路必须按照规定铺设，定时检查，确保安全。

9、制定和落实项目安全生产管理制度，制定专项工程安全措施：①场地布置及现场安全管理；②施工机械安全施工管理；③高空作业安全管理；④塔吊施工安全管理；⑤预应力束张拉安全管理；⑥防火安全管理；⑦用电安全管理。

⑧人员安全保障：配备劳动保护用品、三级安全教育和培训、特种作业培训和持证上岗、配备安全员等10、挂篮安装施工时地面范围应设警戒区，防止坠物伤人。

11、高空作业时，作业人员系好安全带。

禁穿拖鞋、高跟鞋、带钉易滑硬底皮鞋作业。

二、挂篮安装（一）、挂篮安装步骤1、轨道安装在箱梁0#梁段上放出挂篮行走轨道轴线，安装行走轨道，操平垫实（轨道下用砂浆或钢板垫平）。

严格控制轨道间的中心距与图纸一致，确保主纵梁的间距。

轨道安装要顺直，且同一断面同一组轨道顶面高差不大于5mm，同一断面两组轨道间顶面高差为12.6cm。

挂篮预压作业指导书1 目的为规范预应力混凝土悬臂浇筑连续梁挂篮预压施工作业，有效控制和消除挂篮预压施工作业中的危险源、危害因素，防止事故发生，确保施工生产安全，制定本作业标准。

2 范围适用于集团公司各项目连续梁施工中的挂篮预压作业。

3 术语定义挂篮预压：利用沙袋、水箱后砼试压块等材料对挂篮进行等效预压来取得挂篮的弹性变形与荷载的线性关系，消除挂篮的非弹性变形，为各梁段施工调整值的确定提供依据，确保合拢精度，同时检验挂篮的质量是否满足设计要求，对挂篮的整体安全性能做出检测评定。

4 职责4.1项目经理负责挂篮预压总体协调和管理监督工作。

4.2项目总工负责组织编制挂篮预压方案并进行交底, 解决和处理施工中各种技术难题。

4.3项目部安全总监负责挂篮预压作业安全施工方案并进行交底，监督和处理施工中各种安全隐患。

4.3项目部安质部负责挂篮预压作业的安全监督管理。

4.4项目部工程部负责挂篮预压作业的技术指导和管理。

4.5项目部现场安全员负责挂篮预压作业现场安全监督管理。

4.6项目部现场技术员负责挂篮预压作业现场技术指导和管理。

4.7测量工负责挂篮预压作业的测量、测量数据记录及测量数据的处理工作。

4.8装吊工负责挂篮预压作业预压材料的装吊及摆放工作。

4.9专职信号员负责挂篮预压作业装吊过程中的信号作业。

4.10起重司机负责起重机挂篮预压作业的吊装工作。

5 作业流程图6 作业标准挂篮预压的主要目的是取得挂篮的弹性变形与荷载的线性关系，消除挂篮的非弹性变形，为各梁段施工调整值的确定提供依据，确保合拢精度，同时检验挂篮的质量是否满足设计要求，对挂篮的整体安全性能做出检测评定。

6.1 准备工作 6.1.1班前交底会：6.1.1.1技术交底，项目部技术部门根据设计图纸、设计交底等编制符合现场实际情况的施工方案及技术交底。

对现场每一位施工人员都进行交底教育考核。

班前安全讲话，强调安全注意事项。

6.1.1.2项目部与施工队伍做好作业人员安排，确保每一位作业人员全部参加班前交底。

××铁路×标段桥涵工程编号：桥（2016）-05 挂篮施工作业指导书单位:编制：审核:批准：年月日发布年月日实施挂篮施工作业指导书1、适用范围适用与节段长度最大为4.0，节段重量不大于150t 的连续梁悬臂浇筑挂篮施工。

2、作业准备2.1、内业技术准备梁体施工前组织技术人员认真学习施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

对施工人员进行技术交底，对参加施工的各类人员进行上岗前技术培训，使其了解和掌握挂篮结构特点、施工方法及程序、质量标准及操作要求、高处作业特点及安全注意事项等内容，考核合格后方可上岗。

2.2、外业技术准备收集所涉及的各种外部技术数据，做好高程控制网和平面坐标控制网的复核测量，调查既有构筑物与新建桥梁相对位置关系，绘制相对位置关系图。

3、技术要求3.1 挂篮由具有相应资质的厂家设计制造，并提供相应的检算资料。

3.2 挂篮各部件全部在厂家集中加工，主要构件须提供探伤合格报告，并在厂家试拼合格后运至现场拼装。

3.3 挂篮组拼后进行走行性能试验，确保挂篮的性能满足要求。

3.4 对挂篮进行静载试验，消除挂篮的非弹性变形并测量挂篮的弹性变形值，以便合理设置立模高程。

3.5 挂篮调整完毕后，全面检查挂篮安装质量和复核中线、高程，并在四周设置围栏及操作平台。

4、施工程序及工艺流程4.1 施工程序挂篮施工程序为：0#段施工完毕→挂篮拼装→挂篮预压→标准节段施工→挂篮前移→下一标准节段施工（边跨节段施工）→合拢段施工→体系转换→挂篮拆除。

4.2 工艺流程挂篮施工工艺流程见图4.2 挂篮施工流程图。

图4.2 挂篮施工流程图5、主要施工要求及方法5.1挂篮结构挂篮主要由主桁架、行走及锚固系统、吊带系统、底平台系统、模板系统五大部分组成。

挂篮结构图详见图 5.1-1，图 5.1-2。

图5.1-1 挂篮结构剖面图图5.1-2 挂篮横截面图5.1.3 底模平台和悬挂调整系统底模长度考虑梁段砼浇筑与已浇筑梁段搭接和预施应力的操作需要，底模纵梁长 5.326m,由 I40a 边纵梁和 I32a 中纵梁组成。

龙溪港大桥挂篮预压方案龙溪港大桥主桥共有31#、32#两个主墩，上部结构为空心箱梁，采用菱形挂篮进行悬浇施工。

根据工期要求，2个主墩投入4套共8个挂篮安排施工。

上部结构箱梁有0#—15#块共16个块体，其中0#块搭设落地支架进行现浇，15#块为合拢段，1#—14#块为悬浇段，15个悬浇段中，1#块块体重量最大，为85.01m3,计1.2X85.01X2.65=270.3吨，挂篮预压荷载仿真模拟1#块重量进行。

一、预压试验前准备工作(1)挂蓝所有零部件及模板安装齐全，底栏后横梁和底模牢固的锁定在0 号块的底板上，锁定的吊杆均采用①32精轧螺纹钢，上下均采用螺栓予以固定，通过锁定一方面真实的模拟了后续的混凝土施工的工况保证了力量传递的准确性，另一方面消除了其它外来荷载对预压过程的影响。

(2)挂蓝后锚同样采用①32精轧螺纹钢，上下均采用2颗螺栓予以固定，螺纹钢、钢垫板以及扁担梁不能有任何缺陷和破损，扁担梁吊点位置处使用劲板予以加强或补强。

(3)对所有连接部位进行常规检查，对受力较大的部位(参照挂蓝检算书的内容，主要有支腿、轨道、轨枕、后锚体系、吊带、主桁架、上前横梁等) 进行详细的检查，特别是底栏部位容易忽视的位置。

对检查出来的薄弱环节、焊缝不符合要求等问题及时整改和加强后方能预压，严禁预压或施工过程中进行焊接补强。

后锚精轧螺纹钢连接器处的拧丝长度，均采用油漆做了标志，确保进丝长度一致。

(4)在挂篮各构件的锚点、支点、吊点位置，均安装了劲板，增强了型钢的抗剪和抗扭性能。

（6）预压加载前应对施工人员进行了交底。

（7）装运设备、提升的进场和调试。

二、挂蓝预压的机构挂篮预压试验成立专门组织机构，由项目总工负责该试验的技术方案制定及组织对试验结果的评估，项目部副经理负责现场组织协调方面的工作，工程部具体实施，安全部负责整个过程的安全监控，测量组负责实验结果的数据收集工作。

三、预压方案1、挂篮结构示意图2、荷载分析1）自重荷载1#块节段长度3.5米，重量225.25吨，加载系数取1.2，共计荷载270.3吨。

连续梁挂篮预压施工作业指导书单位：编制：审核：批准：连续梁挂篮预压施工作业指导书1.适用范围本指导书适用于连续梁三角挂篮的预压施工。

2.作业准备2.1内业资料准备在开工前组织技术人员认识审核连续梁施工图纸，并组织开展技术培训，澄清有关连续梁挂篮预压的技术问题，依据相关规范及技术标准编制连续梁挂篮预压施工技术交底书，制定挂篮预压施工相关操作安全交底及措施，对操作人员进行交底，培训。

2.2外业技术准备完成预压沙袋的称量工作，核算不同级预压沙袋数量。

3.技术要求3.1挂篮预压施工前，完成对支架搭设的验收，对挂篮整体情况及与0#块的连接情况进行盘查。

4.施工程序工艺流程4.1施工程序支架预压的施工程序为：施工准备→沙袋分级加载→挂篮分级变形测量→完成预压→分析预压数据→判定预压结果。

4.2施工工艺流程支架预压施工工艺流程为：施工准备→砂袋质量检查→分级加载预压→各级变形测量→预压完成→分析预压数据→判定预压结果。

5.施工要求5.1施工准备挂篮施工前应对预压的整个过程及各级预压砂袋的数量由工程部主管工程师对预压班组进行交底。

5.2施工工艺5.2.1 砂袋分级加载根据连续梁最重号段4#块的整体重量1.2倍控制，分50%、80%、100%、120%四级加载，荷载计算以最大节块重4#、4`#号块为例，挂蓝预压荷载按梁体自重＋施工荷载＋模板重量的1.2倍计算，4#、4`#块梁体自重为159.625吨, 施工荷载按每平米0.25吨，共计12吨，内模模板重量按8吨计，总计（159.625＋12+8）=179.625吨×1.2=215.55吨。

分级加载重量为89.81t、143.70t、179.62t、215.55t.5.2.2变形监测变形观测点的布臵如下图所示，观测点采用红色油漆进行标记，并进行编号。

0#块预压埋设点位布置图施载时先进行初始观测，然后预压同步分阶段进行，为确保预压安全，加载分四级，一级为50%荷载,墩两侧荷载均为89.81t ，第二次观测，测沉降量；二级为80%荷载为143.07t ，第三次观测，测沉降量；三级为100%荷载分别为179.62t ，第四次观测，测沉降量；四级为120%荷载分别为215.55t ，第四次观测，测沉降量；沉降稳定后，分4次减载，分别为50%、80%、100%、120%，减载时间间隔1小时，直至卸载完毕，测沉降量，最终形成堆载预压报告，提交监理工程师。

挂篮预压方案挂篮悬浇段施工前，为了检验挂篮的实际承载力和安全可靠性，获得弹性和非弹性变形参数，为箱梁施工控制提供数据，同时为了检验挂篮加工质量，经监理工程师验收合格后，再进行托架预压工序。

一、主桁架预压荷载及加载方式1、荷载：根据悬出段的长度和梁高及截面形势对荷载进行计算，考虑梁段、模板自重及各类施工荷载，预压荷载采用袋装砂按梁重的1.2倍的系数进行超载预压，砂的密度一般为1600kg/m3。

压载高度详见预压土袋布置图。

2、加载方式：采用塔吊起吊到施工顶面，每次吊装1袋，平均每次1.5T，堆码顺序于混凝土浇筑顺序相同（人工配合），从1#块两侧同时对称加载。

最后以堆码高度和总重量控制。

二、预压观测1、观测点的布置在1#快底板端部设3个变形观测点，一边设3点，两边共6点。

具体布置详见托架观测点布置图。

根据计算，最大悬浇箱梁节段重量为873KN,主桁架前端节点受力最大，实3次加载。

根据挂篮的设计特点及使用要求，预压试验仅对主桁架进行，获取主桁的弹性变形数据，消除主桁的非弹性变形。

预压观测分7阶段进行：加载顺序为0 → 50% → 100% → 120%的荷载重量。

预压前——压至436.5KN（1小时）——压至873KN（1小时）——压至1047.6KN——静载24小时——卸至873KN（1小时）——卸至436.5KN（1小时）——完全卸载。

观测菱形桁架变形量，每加减一级荷载测量一次主桁架前端两个节点间的距离。

测量过程中司镜和司尺交换进行以避免读数误差。

测量时预压停止作业。

预压荷载加到873KN后,派专人检查主桁架变形情况，如有异常情况，立即汇报并停止加载。

通过全过程测量得出的数据整理出主桁架的弹性和非弹性变形值，并以此调整立模标高。

预压施工属特殊作业，要加强责任心，确保预压顺利完成。

详见观测点布置图。

2、预压施工工序A、观测点布置完毕，进行观测各点的高程，经监理工程师检查验收后，进行加载预压。

预压采用砂袋，其重量为悬出梁段重的1.2倍。

挂篮预压施工方案一、工程简介箱梁悬臂浇注采用菱形挂篮进行施工。

二.施工方法、工艺流程1挂篮预压目的：(1)通过预压的手段检验挂篮的整体稳定性和检测挂篮自身的弹性变形和非弹性变形、整个系统在各种工况下的结构受力以及机具设备的运行情况，确保系统在施工过程中的安全和正常运行。

(2)通过预压掌握挂篮的弹性变形和非弹性变形的程度和大小，更加准确地掌握挂篮的刚度等力学性能指标，借以指导挂篮的立模标高，为施工监控提供可靠的参照数据，确保主梁的施工线型、标高满足设计和规范要求。

2、预压控制梁段的确定挂篮全部构件安装完毕，底板底模、腹板侧模、翼缘板底模安装完毕后进行挂篮预压工作(不装内模)。

3、测点布置及加载方法(1)预压方法：①预压超载系数取12,最重梁段总计压重为81.1*1.2=97.3t o②底板需要压重29.4t,采用砂袋预压。

③腹板共需要施重51.9t,每侧施重25.95t,采用砂袋预压。

④翼板需要压重16.0t,每侧施重8.0t,采用砂袋预压。

(2)测点布设：沉降观测在挂篮后锚、底模上分别布置沉降观测点，共计6个点。

按照分级加载和卸载测得挂篮主桁架及模板的弹性和非弹性变形。

沉降观测点布置图见下图。

图示小里程侧沉降点，大里程侧沉降点布置方法与小里程侧相同。

4、加载步骤预压顺序按照混凝土的浇筑顺序进行，预压的顺序应为：底板一腹板一顶板T 翼缘板。

(1)对观测点进行初始观测，然后开始预压。

(2)预压按照0%-60%-IOo%-120%分等级预压。

每级持荷60minβ全部重量达到每级预压荷载时对观测点进行标高和平面位置坐标测量，并详细作好记录，通过多次测量待支架稳定后进行下一级加载。

0-60%—48.7t一力口32袋砂袋(持荷60min)60%T1oO%T8：11t一力口22袋砂袋(持荷60min)IOo%τ120%―97.3t一力口11个砂袋(持荷直至沉降两次差值小于Imm,且不小于24h时方可卸载)。

卸载时由此反推即可。

挂篮的预压拼装完毕后，对挂篮进行预压，充分消除挂篮非弹性变形，对挂篮的强度、刚度和稳定性进行评价，验证挂篮的安全性，并获取挂篮在荷载作用下的变形数据和规律，以便准确设置预抛高量，保证梁体线形。

挂篮预压试验在挂篮安装调试完毕，1#块施工之前进行。

1、预压荷载预压重量最大梁重1#块的重量进行模拟加载，荷载的分部形式尽量与实际荷载分部吻合，以保证试验的可靠性和准确性。

预压加载力计算：1）混凝土自重：砼80.7m3,重2100kN。

2）施工荷载：按1.5kN/m2计算，69.75KN。

以上合计2170KN，支架加载采用110%加载，加载力为2387kN。

2、预压方法采用液压千斤顶在箱梁底板范围内对挂篮进行预压加载。

即在0#块腹板端面设置反力架，通过千斤顶向反力架施压，利用其反作用力向挂篮施加所需的预压荷载。

为防止反力架预埋件处混凝土在加载试验过程中开裂，在腹板预埋件埋设范围内设置防裂钢筋网片（三层Φ16@10×10cm），详见附图。

根据预压重量及分部情况，设置4个预压点，预压点的分布参照挂篮底板受力分部情况布置，具体位置见附图。

1#、4#预压点加载主要模拟腹板及翼缘板混凝土的荷载，预压力分别为：758kN、748kN；2#、3#预压点加载主要模拟底、顶板混凝土的荷载，预压力分别为441kN、440kN。

3、测点布置A、挠度测点布置：预压试验过程中主要观测前后下横梁、挂篮主桁架悬臂端的挠度和后锚点位移。

挠度测点布置在前上横梁及下横梁处，具体布置见附图。

并在的0%、50%、80%、100%、110%五个阶段进行观测。

加载完成后，待支架变形稳定且不小于24小时进行观测。

卸载时按照100%、80%、50%、0%进行。

B、外观检查测点：在加载过程中对挂篮受力关键部位进行观测检查。

主要观察挂篮受力杆件有无刚度不够产生变形、焊缝有无脱焊、连接销有无松动等异常情况发生。

4、观测内容采用精密水准仪或全站仪进行观测。

挂篮施工作业指导书一、挂蓝安装挂篮由主构架、底模架、前上横梁、内外模板、行走及锚固系统等组成主构架:主构架是挂篮的主要承重部分,由两片三角形桁架及联结系和门架组成。

桁架的构件均用2 [30b组焊而成,为便于安装和运输,节点处均采用栓接。

底模架及底模板:1、底模架底模架的纵梁是用[14b和[10组焊而成的桁架式结构,桁高1.2m,桁架长6.94m,每套挂篮共有5片底模架,两端支承在前、后横梁上；底模架与横梁间通过螺栓连接。

底模架的前后横梁由2[40b组焊而成,挂篮的前后吊点均设在前后横梁上,前横梁设2个吊点,后横梁设2个吊点。

2、底模底模可用墩身大块钢模和新做的小块钢模板拼装而成,下垫180×160×6500mm 的方木,底模板和方木用铁丝固定在纵梁上,以便脱模和固定。

底模安装到位后,整体面板焊接固定。

为使箱梁端部张拉、立模时操作方便,底模架前端设置平台,周围用栏杆保护,栏杆高1m,采用∠50×50×5焊接在底模前横梁上,设两道φ16钢筋水平杆。

腹板纵向预应力束张拉时,可用一手扳葫芦利用挂篮主桁架悬挂吊篮进行作业。

底模架后横梁上悬挂3个吊篮,以便进行底板混凝土表面的整修,人员上下通过在外侧模顶端焊接爬梯上下。

前上横梁:前上横梁由2I45b和钢板组成的桁架组成,联结于主构架前端的节点处,将两片桁架连成整体,上布8个吊点,其中2个吊点通过吊带吊底模架,4个吊点吊外侧模,2个吊点吊内模。

前上横梁上应加设栏杆,栏杆结构同底模前横梁,以便调整吊带时防护。

钢吊带:1、前吊带前吊带2根,由150×36mm和150×2021一块及两块16Mn钢板用销子联结而成,调节孔间距为100mm,可满足1#梁段至10#梁段梁高变化的需要。

前吊带下端与底模架前横梁连接(销接),上端支承在主构架前上横梁上,每根吊带用两个LQ32手动千斤顶及扁担梁悬吊。

2、后吊带后吊带亦采用150×36mm的16Mn钢板制成, 亦设置间距为100mm的调节孔,用两个LQ32千斤顶及扁担和垫梁支承在已浇注好梁段底板上。

挂篮预压
（1）挂篮拼装完成后，在使用前均采用 1.2倍的结构自重预压。

以消除挂篮的非弹性变形，并测量出其弹性变形值，确定模板的预抬值及便于对箱梁施工时的标高控制。

（2）拟利用砂袋进行预压，在地面装好砂袋，然后使用吊车吊至挂篮底模板上，加载过程分以下六个阶段，具体步骤如下：
①预压前，根据压重图设置变形观测点，作好标识，进行初始数据的测量与记录。

②压重0.8倍结构物自重，进行第2次观测。

③压重增至1.0倍结构物自重，进行第3次观测。

④压重增至1.2倍结构物自重，进行第4次观测。

⑤压重1.2倍压重静压24h，进行第5次观测，若4、5两次的变形≤2mm即可卸载，否则应继续进行观测。

⑥以24h为一观测周期，卸载后进行第6次观测，并对各次测量数据进行分析整理，得出挂篮的非弹性变形值及弹性变形值。

为后续施工提供技术参数。

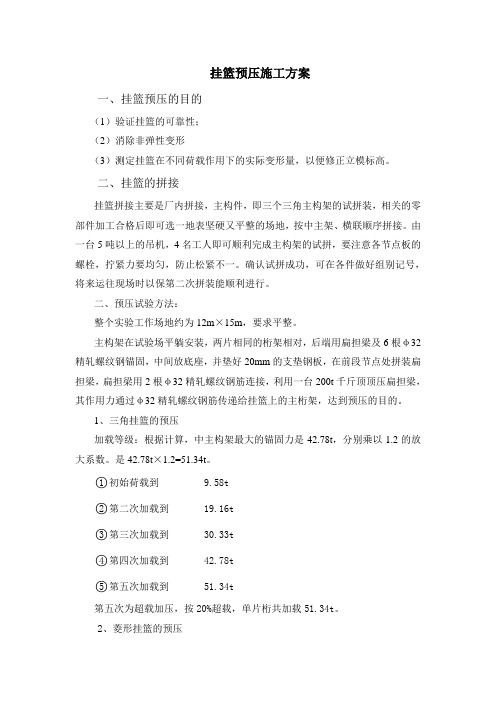

挂篮预压施工方案一、挂篮预压的目的（1）验证挂篮的可靠性；（2）消除非弹性变形（3）测定挂篮在不同荷载作用下的实际变形量，以便修正立模标高。

二、挂篮的拼接挂篮拼接主要是厂内拼接，主构件，即三个三角主构架的试拼装，相关的零部件加工合格后即可选一地表坚硬又平整的场地，按中主架、横联顺序拼接。

由一台5吨以上的吊机，4名工人即可顺利完成主构架的试拼，要注意各节点板的螺栓，拧紧力要均匀，防止松紧不一。

确认试拼成功，可在各件做好组别记号，将来运往现场时以保第二次拼装能顺利进行。

二、预压试验方法：整个实验工作场地约为12m×15m，要求平整。

主构架在试验场平躺安装，两片相同的桁架相对，后端用扁担梁及6根φ32精轧螺纹钢锚固，中间放底座，并垫好20mm的支垫钢板，在前段节点处拼装扁担梁，扁担梁用2根φ32精轧螺纹钢筋连接，利用一台200t千斤顶顶压扁担梁，其作用力通过φ32精轧螺纹钢筋传递给挂篮上的主桁架，达到预压的目的。

1、三角挂篮的预压加载等级：根据计算，中主构架最大的锚固力是42.78t，分别乘以1.2的放大系数。

是42.78t×1.2=51.34t。

○1初始荷载到 9.58t○2第二次加载到 19.16t○3第三次加载到 30.33t○4第四次加载到 42.78t○5第五次加载到 51.34t第五次为超载加压，按20%超载，单片桁共加载51.34t。

2、菱形挂篮的预压加载等级：根据计算，中主构架最大锚固力是42.25t，都分别乘以1.2的放大系数。

是42.25t×1.2=50.7t。

○1初始荷载到 9.46t○2第二次加载到 18.92t○3第三次加载到 29.95t○4第四次加载到 42.25t○5第五次加载到 50.7t第五次为超载加压，按20%超载，单片桁共加载50.7t。

三、挂篮预压的安全注意事项1、重教育。

在挂篮预压前，狠抓了全体施工人员的技术交底和安全交底。

安全管理人人重视。

潘郎特大桥连续梁挂篮预压方案一、预压目的挂篮是悬臂浇筑的主要设备，是一个沿着轨道行走的活动支架，挂篮悬挂在已经张拉锚固的箱梁梁段上，悬臂浇筑时箱梁段的模板安装、钢筋绑扎、管道安装、混凝土浇筑、预应力张拉、压浆等工作均在挂篮上进行，当一个梁段施工程序完成后，挂篮解除后锚，依靠反挂轮暂锚于轨道上，与内外模整体移向下一个挂篮施工。

为确保挂篮施工安全，需对挂篮进行重载试验以检验挂篮的承载能力和挠度值，从而有效进行线型控制。

通过模拟挂篮在每段施工时的加载过程来分析、验证挂篮的弹性变形，消除其非弹性变形，通过其规律来指导挂篮在施工中设置模板的预拱度值及混凝土分层浇注的顺序。

二、方法概述0#，1＃块达到设计强度后，张拉所有预应力筋，将0#，1＃块与墩身临时固结，拆除0#，1＃块施工托架；在施工完的0#，1＃块上拼装挂篮（包括安装主梁及连接系、后锚固系统、中横梁、前上横梁、吊挂系统、底模平台以及走行轨道和垫枕，内模及支架暂不安装）；做好后锚点的锚固。

荷载试验在第一套挂篮试拼完成后进行。

预压方法就是模拟该段砼梁的现浇过程，进行实际加载，以验证并得出其承载能力。

荷载按顺序逐渐增加，进行连续观测，当完成预定荷载加载后，4小时观测一次，12小时观测一次，24小时再观测一次。

1、关于荷载：A2、B2梁长3米，以后采用挂蓝施工的每段长3.5米,中跨合拢段长2米,以最大重量A3、B3段计算荷载为118吨,模板重量3吨，荷载共计121吨，取1.05倍的系数，故现场应模拟施加总荷载约为128吨。

2、关于基准点的设置：模拟实际空模床的准确位置，并以此姿态作为挠度、位移和应力应变测量的初始态。

观测点布置见图4。

三、预压前的检查1、检查挂篮各构件联接是否紧固，各杆件有无变形。

2、检查锚固点之间连接是否密实。

3、照明充足，警示明确。

4、完全模拟浇注状态进行全面检查，只有全面检查合格后方能进行试验工作。

预压观测点布置平面示意图预压观测点横断面示意图底模观测点观测点底模腹模翼模预压观测点布置平面示意图预压观测点横断面示意图底模观测点观测点底模腹模翼模四、荷载准备 关于荷载：根据前述现场应模拟施加的总荷载约为128吨。
