附表29 :技术交底书(1311)4. 施工程序与工艺流程全断面法施工工艺流程详见图4.2.1-1图4.2-1全断面法施工工艺流程图422施工示意图全断面法施工步骤详见表4.2.2-1表422全断面法施工步骤示意筑；V-拱墙二次衬砌。
4.2.3工序时间控制以单线隧道U级围岩全断面法为例每循环作业时间如下：表423 U级围岩全断面法掘进循环时间表（1）石质隧道的爆破作业，应采用光面爆破或预裂爆破。

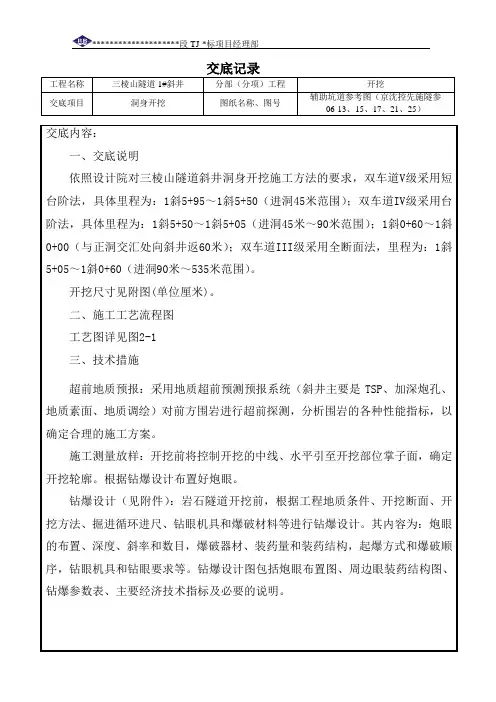

爆破作业应根据工程地质条件、开挖断面、开挖方法、循环进尺和爆炸材料进行钻爆设计。
钻爆设计应根据爆破效果不断优化爆破参数。
(2) 钻爆设计的内容包括炮眼(掏槽眼、辅助眼、周边眼、底板眼)的布置、深度、斜率和数目，爆破器材、装药量和装药结构，起爆方法和爆破顺序，钻眼机具和钻眼要求等。
钻爆设计图应包括炮眼布置图、周边眼装药结构图、钻爆参数表、主要经济指标和必要的说明。
(3) 掏槽炮眼可采用直眼掏槽或斜眼掏槽。
凿孔应根据工程规模、工期和施工质量要求选用凿岩设备，有条件时优先采用凿岩台车，以提高凿孔精度(包括炮眼的开孔位置、角度、深度)。
(4) 爆破参数应通过试验确定。
当无试验条件时，可参照表 4.3-1、表4.3-2选用。
表4.3-1光面爆破参数35mmb. 当断面较小或围岩软弱、破碎或对曲线、折线开挖成形要求较高时，周边眼间距E应取较小值。
c. 周边眼抵抗线W值在一般情况下均应大于周边眼间距E值。
软岩在取较小E值时，W 值应适当增大。
d. E/W :软岩取小值，硬岩及断面小时取大值。
e. 表列装药集中度q为2号岩石硝铵炸药，选用其它类型炸药时，应修正。
(5) 周边眼应沿隧道开挖轮廓线布置，保证开挖断面符合设计要求，硬岩开眼位置在轮廓线上，软岩可向内偏5〜10cm底板和仰拱底面采用预留光爆层爆破，U级围岩段的中心水沟应与隧底光爆层同时爆破成形。
辅助眼交错均匀布置在周边眼和掏槽眼之间，力求爆破出的石度适合装碴需要。
周边炮眼与辅助炮眼的眼底应在同一垂直面上，掏槽炮眼加深10〜20cm当开挖面凹凸较大时，应按实际情况调整炮眼深度，使周边眼和辅助眼眼底在同一垂直面上。
(6) 炸药可选用岩石硝铵炸药和乳化炸药。
常用的周边眼装药结构有小直径连续装药、间隔装药、导爆索装药和空气柱状装药。
一般情况下宜选用小直径连续装药或间隔装药结构；当岩石很软时，可采用导爆索装药结构；当眼深不大于2m时，可采用空气柱状装药结构。
爆破装药方式详见图4.3-1所示。
导爆管炮泥雷管—小直径药卷间隔装药X. /炮泥药卷雷管掘进眼图4.3-1爆破装药示意图4.4初期支护施工II级围岩隧道初期支护一般由钢筋网、C25贲射混凝土、© 22砂浆锚杆组成。
初期441砂浆锚杆施工每循环开挖完后及时按设计进行初期支护施工，包括全长粘结砂浆锚杆。
先进行孔位测量放样，孔位测量做到位置准确，采用锚杆台车和人工手持风枪按放样进行钻孔，标志杆做控制钻孔方位，使孔位角度符合设计要求，钻孔完毕打入锚杆后，随即在钻杆尾部安设垫板，上紧螺帽，然后连接注浆管，再用高压注浆设备注浆，注浆顺序自两侧起拱线向拱顶逐根进行。
砂浆锚杆孔采用倒退式注浆，人工打入锚杆。
砂浆锚杆施工工艺见下图。
施工工艺方法：钻孔：根据受喷面情况及设计要求布置孔位，并作标记。
施工时采用锚杆台车或风枪钻孔，孔深偏差大于锚杆长10cm锚杆孔距偏差为土15cm，采用“先灌注砂浆, 后安装锚杆”的程序施工，钻头直径大于锚杆直径16mm系统锚杆在围岩开挖和初喷混凝土后打设，钻孔时确保孔口岩面整平，使岩面与钻孔方向垂直。
锚杆锚固：锚杆埋设前，对锚孔进行检查，孔位、孔深、孔径、方向等必须合格。
同时用高压风、水清孔，使孔干净无积水残碴。
锚杆加工前检查锚杆钢材、直径等符合要求，锚杆端头加工螺纹长度不小短于10cm锚杆埋设采取先灌注砂浆后插杆施工，砂浆强度及配比由设计和试验选定，注浆时注浆管插至距孔底50〜100mm随砂浆的注入缓慢拔出，并插入锚杆，然后用半干硬砂浆封实孔口，用楔子固定锚杆，并安设垫板，上好螺帽。
锚杆埋设后24h以内不许碰撞，不许悬挂重物，锚杆砂浆参膨胀及早强剂，以提高其早期强度，砂浆强度达到10MPat，拧紧螺母，使垫板紧贴初喷砼面。
442钢筋网施工钢筋网加工：钢筋网按照设计要求加工成方格网片，纵横钢筋相交处可点焊成块。
工艺流程：钢筋网一般在初喷砼、锚杆完工之后安设，施工时运至工作面进行敷设，网片要紧贴初喷面，砼保护层厚度必须满足设计要求。
网片与网片间、网片与锚杆间要焊接牢固。
技术要点：钢筋必须经试验检测性能合格；使用前要作钢筋除锈和去污处理；钢筋网节点与锚杆间采用电焊焊接牢固，网片间用铁丝扎紧或焊接，在喷射作业时不得移动；钢筋网搭接长度不小于一个网格；钢筋网铺设随砼初喷面起伏，并与壁面接触密实；复喷砼后，将钢筋网完全覆盖，钢筋网不得外露，而且要有3〜5cm厚保护层复喷后喷砼面应平整。
4.4.3喷射混凝土施工喷射砼施工采用湿喷砼工艺，详见图。
在作业时，砼由砼拌合站拌好，通过砼输送车向洞内送料，空压机供风，采用湿喷机喷射。
施工工艺：砼喷射机安装调试好后，在料斗上安装振动筛（筛孔16mm,以避免超粒径骨料进入喷射机；用高压水冲洗干净受喷围岩面，而后即可开始喷射砼。
图5-18喷射砼施工工艺流程图送风之前先打开计量泵（此时喷嘴朝下，以免速凝剂流入输送管内），以免高压砼拌合物堵塞速凝剂喷射孔；送风后调整风压，使之控制在0.45〜0.7MPa之间，若风压过小，粗骨料则冲不进砂浆层而脱落，风压过大将导致回弹量增大。
因此，按砼回弹量大小，表面湿润易粘着力度来掌握。
喷射压力与喷射机机械手调配适当，根据喷射仪表反馈的信息及时调整风压和计量泵，控制好速凝剂掺量。
喷嘴与岩面的距离按规范执行，喷射方向尽量与受喷面垂直，拱部尽可能以直径方向喷射。
一次喷射厚度不宜超过10cm采用凿孔法检查厚度。
若需喷第二层，两层喷射的时间间隔为15〜20mi n。
(9) 严格按照设计文件规定的开挖方法进行施工，如需改变开挖方法应按照变更程序申请改变施工方案。
⑵当采用凿岩机钻眼时，掏槽眼眼口间距误差和眼底间距误差不得大于5cm辅助眼眼口排距、行距误差均不得大于10cm周边眼眼口位置误差不得大于5cm眼底不得超出开挖断面轮廓线15cm⑷钻眼完毕，按炮眼布置图进行检查并做好记录，对不符合要求的炮眼应重钻，经检查合格后方可装药。
(5)当采用凿岩机钻孔，当凿孔高度超过2.0m，都应配备与开挖断面相适应的作业台架进行凿孔，钻孔作业应定人定岗，尤其是左右侧周边眼司钻不宜变动。
6.5所有装药的炮眼应采用炮泥堵塞，炮泥宜采用炮泥机制作的粘土炮泥，堵塞前应事先将炮泥制成比炮孔直径稍小一点的炮泥条备用，堵塞长度应通过计算确定；浅孔应将余孔全部堵塞。
不得采用炸药的包装材料等代替炮泥堵塞。
6.6爆破作业时，所有人员应撤至不受有害气体、振动及飞石伤害的安全地点。
安全地点至爆破工作面的距离，在独头坑道内不应小于200m当采用全断面开挖时，应根据爆破方法与装药量计算确定安全距离。
6.7提高光面爆破效果，除注意地质条件的影响外，应在爆破设计、钻爆作业等方面采取以下技术措施：6.7.1周边眼间距与抵抗线的相对距离要合理，通常减小周边眼间距和抵抗线，爆破后轮廓成形好。
6.7.2周边眼装药集中度太大易造成超挖，而太小易造成欠挖。
装药结构应均匀分布，眼底可相对加强一些。
软岩周边眼装药宜采用导爆索或导爆索束。
6.7.3周边轮廓线和炮眼的放样宜采用隧道激光断面仪、全站仪或其他类似的仪器，尽量减少人工操作。
周边轮廓线的放样误差应不大于土2cm6.7.4减少周边眼开眼误差，硬岩开眼位置在轮廓线上，软岩可向内偏5〜10cm6.7.5应减小外插角的误差，一般小于3m时外插角的斜率宜为0.05，大于3m时外插角的斜率宜为0.05〜0.03 ;外插角的方向应与该点轮廓线的法线方向一致。
6.7.6爆破后应检查爆破效果，并符合下列要求：(1) 爆破后围岩的稳定情况应符合：硬岩无剥落；中硬岩基本无剥落；软弱围岩无大的剥落或坍塌。
(2) 检查并记录超欠挖情况，并应符合要求。
(3) 开挖轮廓圆顺，开挖面平整。
(4) 爆破进尺达到设计要求，爆出的石块度满足装碴要求。
(5) 炮眼痕迹保存率应符合规定并在开挖轮廓面上均匀分布。
对地质条件好的隧道，光面爆破炮眼残留率要求硬岩达到80%以上、中硬岩达到60%以上。
(6) 两次爆破的衔接台阶尺寸应符合规定。
(7) 当在浅埋、软岩、邻近有建筑物等特殊情况地段爆破时，应采用仪器检测围岩爆破扰动范围和垂直振速，并采取措施控制爆破对围岩的扰动程度。
(8) 爆破作业实施前应进行爆破震动监测、噪声监测、空气污染和粉尘监测。
爆破振动监测的对象有：a对洞口附近的建筑物和构筑物的振动。
b对浅埋隧道地表的建筑物和构筑物的振动。
c对相邻隧道或地下构筑物的振动。
d每一新的爆破设计实施时对新喷混凝土、刚脱模的二次衬砌混凝土的振动等。
(9) 测得的质点振动速度应符合《爆破安全规程》(GB6722的规定，若振速超过规定时应调整爆破设计参数。
7. 安全及环保要求7.1从事爆破、电力、高处作业及起重作业等特殊作业人员，各种机械的操作人员及机动车辆驾驶人员，必须经过劳动安全管理部门专业培训并考试取得《安全操作合格证》后，方准持证独立操作。
7.2爆破作业时，所有人员应撤离至不受有害气体、振动及飞石伤害的安全地点。
安全地点至爆破工作面的距离，在独头坑道内不应小于200m当采用全断面开挖时，应根据爆破方法与装药量计算确定安全距离。
照公安部的统一标准及时报送所在地县级人民政府公安机关备案。
(4)爆破工要持证上岗，装药过程中不能抽烟，放炮前要对炮眼连线进行逐孔检查, 点炮前要由专职安全员检查其他人员及所有机械设备是否撤至安全地带。
对哑炮要严格按《爆破作业规程》进行处理。
附件及附图：1、U级围岩U a型复合式衬砌断面图2、U级围岩U b型复合式衬砌断面图交底: 复核: 接收: 日期:。
