培训资料
一.柔性板:
1.柔性电路板介绍:
柔性电路板是以聚酰亚胺()或聚酯薄膜()为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板。简称软板或,具有配线密度高、重量轻、厚度薄的特点;
2.柔性电路板的材料:
绝缘基材:聚酰亚胺(,商品名)薄膜、聚酯(:,商品名)薄膜和聚四氟乙烯(:)薄膜。一般薄膜厚度选择在~(.~)范围内。
黏结片:黏结片的作用是黏合薄膜与铜箔,或黏结薄膜与薄膜(覆盖膜)。针对不同薄膜基材可采用不同类型的黏结片,如聚酯用黏结片与聚酰亚胺用黏结片就不一样,聚酰亚胺基材的黏结片有环氧类和丙烯酸类之分。选择黏结片则主要考察材料的流动性及其热膨胀系数。也有无黏结片的聚酰亚胺覆铜箔板,耐化学药品性和电气性能等更佳。
覆盖膜:是覆盖在柔性印制电路板表面的绝缘保护层,起到保护表面导线和增加基板强度的作用。外层图形的保护材料。
第一类是干膜型(覆盖膜):选用聚酰亚胺材料,无需胶黏剂直接与蚀刻后需保护的线路板以层压方式压合。这种覆盖膜要求在压制前预成型,露出需焊接部分,故而不能满足较细密的组装要求。
第二类是感光显影型:感光显影型的第一种是在覆盖干膜采用贴膜机贴压后,通过感光显影方式露出焊接部分,解决了高密度组装的问题;第二种是液态丝网印刷型覆盖材料,常用的有热固型聚酰亚胺材料,以及感光显影型柔性电路板专用阻焊油墨等。这类材料能较好地满足细间距、高密度装配的挠性板的要求。
补强板:黏合在挠性板的局部位置板材,对柔性薄膜基板超支撑加强作用,便于印制板的连接、固定或其他功能。增强板材料根据用途的不同而选样,常用聚酯、聚酰亚胺薄片、环氧玻纤布板、酚醛纸质板或钢板、铝板等。
3.柔性板加工流程:
双面板流程:
开料→ 钻孔→ → 电镀→ 前处理→ 贴干膜→ 对位→曝光→ 显影→ 图形电
镀→ 脱膜→ 前处理→ 贴干膜→对位曝光→ 显影→蚀刻→ 脱膜→ 表面处
理→ 贴覆盖膜→ 压制→ 固化→ 沉镍金→ 印字符→ 剪切→ 电测→ 冲切→ 终检→包装→ 出货
单面板制程:
开料→ 钻孔→贴干膜→ 对位→曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测→ 冲切→ 终检→包装→ 出货
4.柔性电路板()的特性:短小轻薄
短:组装工时短
所有线路都配置完成.省去多余排线的连接工作
小:体积比小
可以有效降低产品体积.增加携带上的便利性
轻:重量比 (硬板)轻
可以减少最终产品的重量
薄:厚度比薄
可以提高柔软度.加强再有限空间内作三度空间的组装
5.柔性电路板的基本结构:

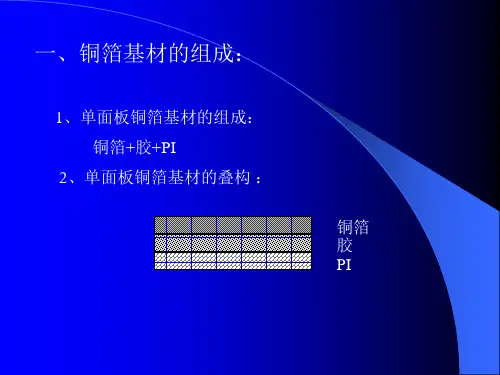

铜箔基板( )
铜箔:基本分成电解铜与压延铜两种. 厚度上常见的为和
基板胶片:常见的厚度有与两种.
胶(接着剂):厚度依客户要求而决定.
覆盖膜保护胶片( )
覆盖膜保护胶片:表面绝缘用. 常见的厚度有与.
胶(接着剂):厚度依客户要求而决定.
离形纸:避免接着剂在压着前沾附异物;便于作业.
补强板 : 补强的机械强度, 方便表面实装作业.常见的厚度有到.
胶(接着剂):厚度依客户要求而决定。
二.盲埋孔板:
.盲埋孔板介绍():
是英文的简称,中文意思是高密度互连,一般为非机械钻孔(激光钻孔),微盲孔孔径在以下,内外层层间布线在以下,焊盘直径≤φ及球垫跨距在以下之增层法多层板制作方式,称之为板。正确称呼应是板.
我们公司目前能生产的盲孔板孔径(含)以上,线宽线距在以上,采用机械钻孔。
.盲埋孔板的定义:
一阶板定义

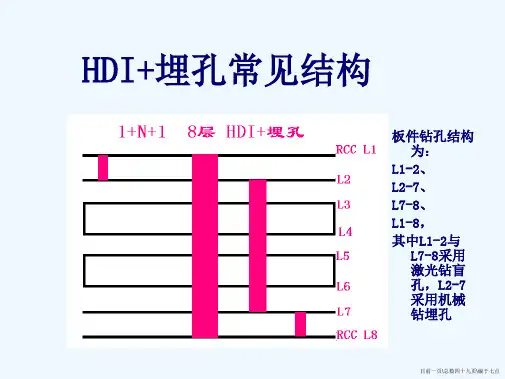

以普通的多层板为芯板,在单面或双面上积上一层板称为一阶板,它包含三种类型。一是无埋孔的多层板上积上一层板(如图),称为类一阶板;二是在普通的多层板上(有埋孔)积上一层板(如图),称为类一阶板;另一种是在盲埋孔板上积上一层板,称为类一阶板(如图)。
图类一阶板图示图类一阶板图示图类一阶板图示
二阶板定义
以常规多层板为芯板,在单面或双面上积上两层板称为二阶板,它包含两种类型,一是简单的一阶板的叠加(如图),称为类二阶板,另一种是在第一次积层的盲孔上叠加盲孔(如图),称为类二阶板。
图类二阶板图示图类二阶板图示
三阶板定义
以常规多层板为芯板,在单面或双面上积上三层板,称为三阶板(见下图)。
图三阶板图示
.盲埋孔板生产流程:
一阶板常规()流程
开料→内层图形→内层检查→内层黑化→压合成层板→烤板→打靶→成型→蚀薄铜→机械钻通孔→埋孔沉铜→埋孔镀铜→外层干膜→图形电镀→去膜、蚀刻、退锡→检查→塞埋孔→磨板除胶→黑化→压合→打靶→成型→蚀薄铜→机械钻通孔→开窗→钻孔(激光钻)→除胶渣→水平黑影→埋孔镀铜→外层干膜→图形电镀→去膜、蚀刻、退锡→检查→阻焊→表面处理→成型→测试→→入库→包装出货.
二阶板常规()流程
开料→内层图形→内层检查→内层黑化→压合成层板→烤板→打靶→成型→蚀薄铜→机械钻通孔→除胶渣→埋孔沉铜→埋孔镀铜→外层干膜→图形电镀→去膜、蚀刻、退锡→检查→塞埋孔→磨板除胶→黑化→压合→打靶→成型→蚀薄铜→机械钻通孔→开窗→钻孔(激光钻)→除胶渣→水平黑影→盲孔镀铜→外层干膜→图形电镀→去膜、蚀刻、退锡→检查→塞埋孔→磨板除胶→黑化→压合→打靶→成型→蚀薄铜→机械钻孔→开窗→钻孔(激光钻)→除胶渣→水平黑影→盲孔镀铜→外层干膜→图形电镀→去膜、蚀刻、退锡→检查→阻焊→表面处理→成型→测试→→入库→包装出货
三阶板常规()流程
开料→内层图形→内层检查→内层黑化→压合成层板→烤板→打靶→成型→蚀薄铜→机械钻孔→除胶渣→沉铜→埋孔镀铜→外层干膜→图形电镀→去膜、蚀刻、退锡→检查→塞埋孔→磨板除胶→黑化→压合→打靶→成型→蚀薄铜→机械
