多层PCB生产工艺流程

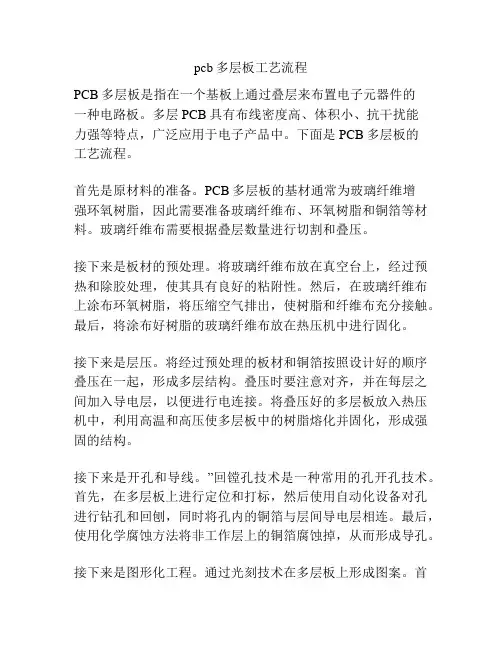

pcb多层板工艺流程PCB多层板是指在一个基板上通过叠层来布置电子元器件的一种电路板。

多层PCB具有布线密度高、体积小、抗干扰能力强等特点，广泛应用于电子产品中。

下面是PCB多层板的工艺流程。

首先是原材料的准备。

PCB多层板的基材通常为玻璃纤维增强环氧树脂，因此需要准备玻璃纤维布、环氧树脂和铜箔等材料。

玻璃纤维布需要根据叠层数量进行切割和叠压。

接下来是板材的预处理。

将玻璃纤维布放在真空台上，经过预热和除胶处理，使其具有良好的粘附性。

然后，在玻璃纤维布上涂布环氧树脂，将压缩空气排出，使树脂和纤维布充分接触。

最后，将涂布好树脂的玻璃纤维布放在热压机中进行固化。

接下来是层压。

将经过预处理的板材和铜箔按照设计好的顺序叠压在一起，形成多层结构。

叠压时要注意对齐，并在每层之间加入导电层，以便进行电连接。

将叠压好的多层板放入热压机中，利用高温和高压使多层板中的树脂熔化并固化，形成强固的结构。

接下来是开孔和导线。

”回镗孔技术是一种常用的孔开孔技术。

首先，在多层板上进行定位和打标，然后使用自动化设备对孔进行钻孔和回刨，同时将孔内的铜箔与层间导电层相连。

最后，使用化学腐蚀方法将非工作层上的铜箔腐蚀掉，从而形成导孔。

接下来是图形化工程。

通过光刻技术在多层板上形成图案。

首先，在多层板上涂覆光刻胶，然后将胶膜上的图案通过曝光、显影、酸洗等步骤进行图形化。

最后是表面处理。

在多层板的表面涂覆保护层，以保护电路。

常用的表面处理方法有喷锡、浸金和喷镀锡等。

这些处理方法不仅可以提高电路的导电性能，还可以提高电路板的耐腐蚀性和可靠性。

以上是PCB多层板的工艺流程。

PCB多层板的制作需要经过材料准备、预处理、层压、开孔和导线、图形化工程以及表面处理等多个步骤。

每个步骤都需要严格控制，才能保证多层板的质量和可靠性。

随着科技的发展，PCB多层板工艺也在不断改进，以适应更高要求的电子产品。

精心整理PCB 板制造工艺流程PCB 板的分类1、 按层数分：①单面板②双面板③多层板2、 按镀层工艺分：①热风整平板②化学沉金板③全板镀金板④热风整平+金手指3、 ⑤化学沉金+金手指4、 ⑥全板镀金+金手指5、 ⑦沉锡⑧沉银⑨OSP 板各种工艺多层板流程㈠热风整平多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI ——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨————丝印阻——（外————（外墨——（W ——曝光、显影、蚀刻、褪膜）——AOI ——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——化学沉金——丝印字符——外光成像②（交货面积＞1平方米）/贴蓝胶带（交货面积≤1平方米）——镀金手指——铣外形——金手指倒角——电测——终检——真空包装㈦单面板流程（热风整平为例）：开料——钻孔——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——AOI ——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装（注：①因没有金属化孔，所以没有电测与沉铜板镀②外层线路菲林除全板镀金板用正片菲林外，其它都用负片）㈧双面板流程（热风整平为例）：开料——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装（注：因一共两层，所以用电测代替了AOI）㈨OSP多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——（二钻）——铣外形——OSP——终检——真空包装多层板流程的步骤、意义、作用、及注意事项，现以热风整平板+金手指为例。

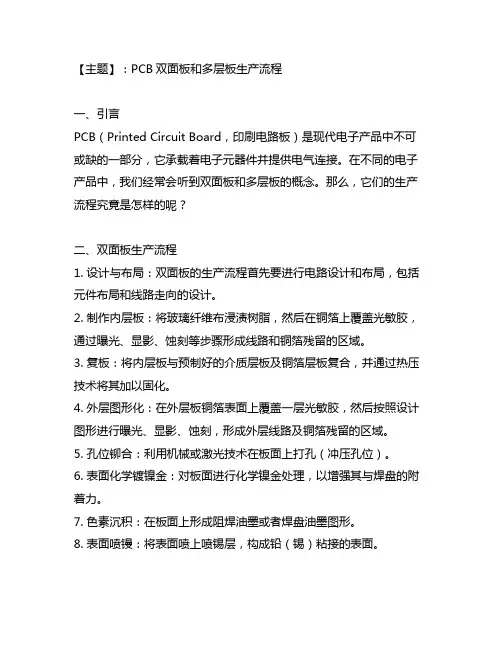

【主题】：PCB双面板和多层板生产流程一、引言PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的一部分，它承载着电子元器件并提供电气连接。

在不同的电子产品中，我们经常会听到双面板和多层板的概念。

那么，它们的生产流程究竟是怎样的呢？二、双面板生产流程1. 设计与布局：双面板的生产流程首先要进行电路设计和布局，包括元件布局和线路走向的设计。

2. 制作内层板：将玻璃纤维布浸渍树脂，然后在铜箔上覆盖光敏胶，通过曝光、显影、蚀刻等步骤形成线路和铜箔残留的区域。

3. 复板：将内层板与预制好的介质层板及铜箔层板复合，并通过热压技术将其加以固化。

4. 外层图形化：在外层板铜箔表面上覆盖一层光敏胶，然后按照设计图形进行曝光、显影、蚀刻，形成外层线路及铜箔残留的区域。

5. 孔位铆合：利用机械或激光技术在板面上打孔（冲压孔位）。

6. 表面化学镀镍金：对板面进行化学镍金处理，以增强其与焊盘的附着力。

7. 色素沉积：在板面上形成阻焊油墨或者焊盘油墨图形。

8. 表面喷镘：将表面喷上喷锡层，构成铅（锡）粘接的表面。

三、多层板生产流程1. 设计与布局：多层板的设计和布局要比双面板更为复杂，需要考虑多层板间的互连关系和信号传输。

2. 制作内层板：多层板同样需要制作内层板，但在此之前需要将设计好的电路图分层布局，并使用铜箔、介质等材料进行层压。

3. 复合与预压：通过预压机将内层板与预制好的介质层板及铜箔层板复合，并进行热压处理。

4. 钻孔：利用高精度数控钻孔机对多层板进行钻孔处理，确保孔位的精确性。

5. 表面处理：在板面进行化学镀铜处理，以增强其导电性。

6. 外层图形化：进行外层线路的图形化处理，包括曝光、显影、蚀刻等步骤。

7. 色素沉积：形成阻焊油墨或者焊盘油墨图形。

8. 表面处理：喷镘或者喷锡等表面处理工艺，以增强焊盘的焊接性能。

四、总结从以上的生产流程可以看出，双面板和多层板的生产流程都是需要经过多道工艺步骤的复杂过程。

多层板工艺流程及注意事项详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、多层板概述多层板，又称为多层印刷电路板（MLB），是由多个单层印刷电路板（Single-sided PCB）或双层印刷电路板（Double-sided PCB）通过化学或物理方法叠加层压而成的一种复合型印刷电路板。

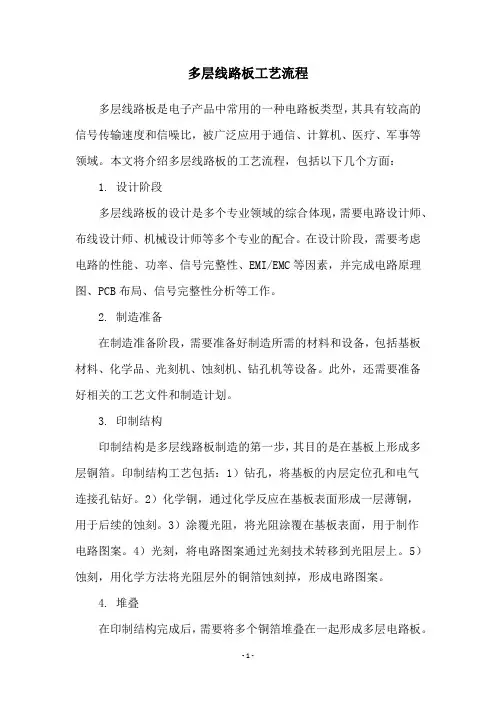

多层线路板工艺流程多层线路板是电子产品中常用的一种电路板类型，其具有较高的信号传输速度和信噪比，被广泛应用于通信、计算机、医疗、军事等领域。

本文将介绍多层线路板的工艺流程，包括以下几个方面：1. 设计阶段多层线路板的设计是多个专业领域的综合体现，需要电路设计师、布线设计师、机械设计师等多个专业的配合。

在设计阶段，需要考虑电路的性能、功率、信号完整性、EMI/EMC等因素，并完成电路原理图、PCB布局、信号完整性分析等工作。

2. 制造准备在制造准备阶段，需要准备好制造所需的材料和设备，包括基板材料、化学品、光刻机、蚀刻机、钻孔机等设备。

此外，还需要准备好相关的工艺文件和制造计划。

3. 印制结构印制结构是多层线路板制造的第一步，其目的是在基板上形成多层铜箔。

印制结构工艺包括：1）钻孔，将基板的内层定位孔和电气连接孔钻好。

2）化学铜，通过化学反应在基板表面形成一层薄铜，用于后续的蚀刻。

3）涂覆光阻，将光阻涂覆在基板表面，用于制作电路图案。

4）光刻，将电路图案通过光刻技术转移到光阻层上。

5）蚀刻，用化学方法将光阻层外的铜箔蚀刻掉，形成电路图案。

4. 堆叠在印制结构完成后，需要将多个铜箔堆叠在一起形成多层电路板。

堆叠工艺包括：1）对齐，将各层铜箔对齐并压合在一起。

2）预压，通过预压工艺将铜箔压缩在一起。

3）压合，通过高温高压的方式将铜箔完全压合在一起。

5. 成型在完成堆叠后，需要通过成型工艺将多层电路板切割成所需的形状和尺寸。

成型工艺包括：1）钻孔，将整块电路板钻出所需的孔洞。

2）铣边，将电路板边缘修整成所需的形状。

3）分板，将整块电路板分成若干个单独的电路板。

6. 表面处理为了保护多层线路板的表面，延长其使用寿命，需要进行表面处理。

表面处理工艺包括：1）化学镀金，镀上一层金属，提高其耐腐蚀性。

2）喷涂掩膜，喷涂一层保护层，防止电路板表面被损坏。

7. 最终检验在制造完成后，需要进行最终检验，保证多层线路板的质量符合要求。

2023-11-08•pcb制作概述•pcb设计•pcb制作的前期准备•pcb制作过程•pcb制作完成后的处理目•pcb制作中的注意事项及常见问题•pcb制作的发展趋势及未来展望录01 pcb制作概述pcb基本概念Printed Circuit BoardPCB是印刷电路板，是一种用于将电子器件连接在一起的基板，通常由绝缘材料制成。

电路板组成PCB通常由导电层、绝缘层和支撑层组成，其中导电层用于传输电信号，绝缘层用于隔离导电层，支撑层则用于支撑整个电路板。

设计电路图制作裸板光绘与刻板将铜箔粘贴在绝缘材料上，形成导电层。

使用光绘机将电路图绘制在铜箔上，形成电路图形。

03pcb制作流程简介02 01根据产品需求，使用EDA设计软件绘制电路图。

通过蚀刻工艺将不需要的铜箔去除，形成所需的电路图形。

蚀刻与去膜在电路导线上沉积一层锡/金，以提高导电性能和耐腐蚀性。

沉锡/金在电路板上涂抹阻焊剂，以防止焊接时短路。

印阻焊剂对电路板进行成型和钻孔加工，以满足实际应用需求。

成型与钻孔pcb制作流程简介实现电子设备的小型化和高效化PCB是实现电子设备内部器件连接的关键部件，其制作质量直接影响到电子设备的性能和可靠性。

pcb制作的重要性保障电子设备的稳定性和安全性PCB的制作质量直接关系到电子设备的稳定性和安全性，因为一旦出现短路或信号干扰等问题，就可能导致设备故障或损坏。

提升电子设备的品质和降低成本优秀的PCB制作工艺可以提高电子设备的品质和性能，同时降低制作成本和时间成本，提高市场竞争力。

02 pcb设计03优化板型结构PCB设计应优化板型结构，提高电路板的机械强度、电气性能和散热性能。

pcb设计基本原则01确保电路功能正常PCB设计应确保电路的功能正常，满足原始电路设计的要求。

02减少信号干扰为了减少信号干扰，PCB设计应尽量选择低噪声的器件，同时避免器件之间的相互干扰。

pcb设计流程PCB检查与优化对设计好的PCB进行检查，确保没有错误和不合理的地方，并进行优化改进。

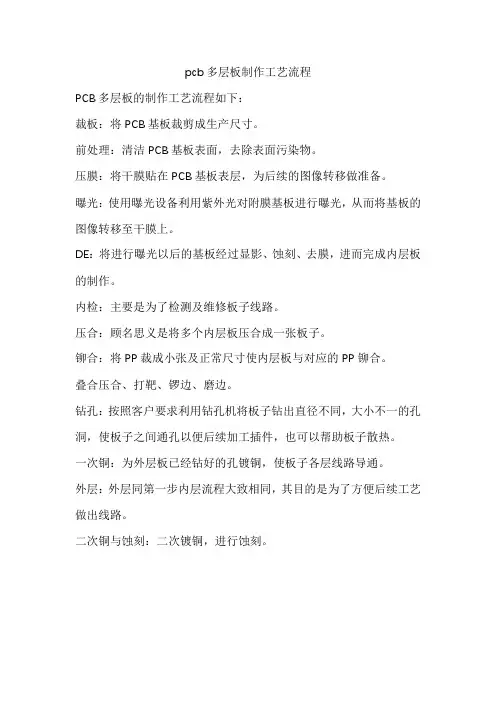

pcb多层板制作工艺流程
PCB多层板的制作工艺流程如下：
裁板：将PCB基板裁剪成生产尺寸。

前处理：清洁PCB基板表面，去除表面污染物。

压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。

曝光：使用曝光设备利用紫外光对附膜基板进行曝光，从而将基板的图像转移至干膜上。

DE：将进行曝光以后的基板经过显影、蚀刻、去膜，进而完成内层板的制作。

内检：主要是为了检测及维修板子线路。

压合：顾名思义是将多个内层板压合成一张板子。

铆合：将PP裁成小张及正常尺寸使内层板与对应的PP铆合。

叠合压合、打靶、锣边、磨边。

钻孔：按照客户要求利用钻孔机将板子钻出直径不同，大小不一的孔洞，使板子之间通孔以便后续加工插件，也可以帮助板子散热。

一次铜：为外层板已经钻好的孔镀铜，使板子各层线路导通。

外层：外层同第一步内层流程大致相同，其目的是为了方便后续工艺做出线路。

二次铜与蚀刻：二次镀铜，进行蚀刻。

pcb的生产工艺流程PCB（Printed Circuit Board，印刷电路板）的生产工艺流程通常包括以下步骤：1.设计： PCB的制作始于电路板设计。

工程师使用专用的PCB设计软件创建电路布局，包括元件的布局和互连线路。

设计完成后，生成电路板的Gerber文件。

2.材料准备：根据设计要求，选择合适的基板材料，通常是玻璃纤维增强的环氧树脂。

还需要准备铜箔，用于制作电路路径。

3.光刻：将Gerber文件加载到光刻机中，然后通过光刻过程将设计的电路图案转移到光刻膜上。

这些膜被用于将图案转移到铜箔上。

4.腐蚀：使用化学腐蚀剂去除未被光刻覆盖的铜箔，从而形成电路路径。

腐蚀后，剩余的光刻膜会被去除。

5.多层板堆叠：如果需要制作多层PCB，将多个单层PCB堆叠在一起，然后通过热压将它们粘合在一起。

每个层次都包含电路路径。

6.钻孔：使用数控钻床钻孔，以便插入元件和建立互连。

钻孔位置是根据设计要求准确控制的。

7.电镀：将整个电路板暴露在电镀槽中，通过电镀的过程，在铜箔表面形成均匀的金属层，以增加电路路径的导电性。

8.图案化：使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中，以去除多余的金属。

这个步骤定义了最终的电路路径。

9.喷墨打印或丝网印刷：为了标记元件安装位置和标志，通常在电路板上进行喷墨打印或丝网印刷。

10.元件安装：使用自动或半自动的贴装机器将电子元件焊接到电路板上，这些元件包括电阻、电容、集成电路等。

11.回流焊接：将电路板传送到回流炉中，以在高温下焊接元件到电路板上，使它们牢固地固定在位。

12.测试和质量控制：对制成的电路板进行功能测试和外观检查，以确保没有短路或故障。

不合格的电路板将被修复或丢弃。

13.涂层保护：根据需要，在电路板上涂覆保护性的防腐层，以增加电路板的耐用性。

14.切割和打孔：使用数控机床将电路板切割成所需的大小，并在边缘打孔以便固定。

15.最终检验：进行最终的功能测试和检查，确保电路板符合规格和质量要求。

多层板pcb制作工艺流程多层板PCB（Printed Circuit Board）是一种高密度的电子线路板，它由多层薄板材料和通过起电连接的电子元器件组成。

与单层和双层PCB相比，多层板PCB具有更高的组件密度和更好的电信号传输性能。

在本文中，我们将介绍多层板PCB的制作工艺流程。

一、设计和原理图制作多层板PCB的第一步是进行电路设计和原理图的绘制。

设计人员使用EDA（Electronic Design Automation）软件来绘制电路图，并进行电路布局和布线。

在这一阶段，设计人员需要考虑电路的功能要求、尺寸约束、信号完整性和EMC（Electromagnetic Compatibility）等方面的问题。

二、层叠结构设计在多层板PCB制作中，层叠结构设计是至关重要的。

设计人员需要确定板材的厚度、层间距、层内引线和地平面等参数。

同时，还需要考虑电源和地平面的分布、信号层的划分以及信号与地面的分离等问题。

合理的层叠结构设计可以提高多层板PCB的性能和可靠性。

三、布局和布线布局和布线是多层板PCB制作的核心环节。

设计人员根据电路设计和原理图，将元器件放置在PCB板上，并进行连线。

在布局过程中，需要考虑元器件的尺寸、位置和布线的长度等因素，以确保电路的性能和可靠性。

在布线过程中，需要注意信号的传输路径、阻抗匹配和信号完整性等问题。

四、内层图形制作内层图形制作是制作多层板PCB的关键步骤之一。

设计人员使用CAM（Computer-Aided Manufacturing）软件将布局和布线的信息转化为内层图形。

内层图形包括铜层、介质层和铜箔层等。

在内层图形制作过程中，需要注意图形的精度和准确性，以确保电路的性能和可靠性。

五、层压和孔加工层压是将内层图形进行层叠的过程。

在层压过程中，需要将内层图形与外层图形进行粘合，并加压固化。

层压后，还需要进行孔加工。

孔加工是将孔钻入多层板PCB，以便进行连线和连接。

孔加工的质量和准确性对于电路的性能和可靠性至关重要。
