烟风道技术交底

一、交底目的为确保施工过程中排烟管道排风系统的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底内容1. 工程概况- 工程名称：[项目名称]- 工程地点：[项目地点]- 施工单位：[施工单位名称]- 施工负责人：[施工负责人姓名]- 施工班组：[施工班组名称]2. 排烟管道排风系统设计要求- 排烟管道材质：应选用不燃、耐高温、耐腐蚀的金属材料，如不锈钢、铝合金等。

- 排烟管道直径：根据排烟量、风速要求及现场实际情况确定。

- 排烟管道坡度：一般为3%-5%，便于烟气排出。

- 排烟管道连接：采用法兰连接或焊接连接，确保连接牢固、密封。

3. 施工安全注意事项- 施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套等。

- 施工现场应设置安全警示标志，防止非施工人员进入。

- 施工过程中，严禁吸烟、使用明火。

- 高处作业时，必须使用安全带，并确保安全带正确使用。

- 施工现场应保持通风良好，确保施工人员呼吸新鲜空气。

- 施工过程中，如发现异常情况，应立即停止作业，并向现场负责人报告。

4. 施工操作要点- 施工前，应对施工人员进行技术交底，确保其了解施工要求和安全注意事项。

- 施工过程中，应严格按照设计图纸和施工规范进行操作。

- 管道安装前，应对管道进行检验，确保管道质量合格。

- 管道安装过程中，应确保管道连接牢固、密封，防止烟气泄漏。

- 管道安装完成后，应进行试压检测，确保管道系统无泄漏。

5. 应急处理措施- 如发生火灾，应立即启动消防设施，切断电源，并迅速撤离现场。

- 如发生管道泄漏，应立即关闭阀门，防止烟气扩散，并采取措施进行修复。

- 如发生人员伤亡，应立即拨打急救电话，并采取急救措施。

三、交底时间[交底时间]四、交底人[交底人姓名]五、接受交底人[接受交底人姓名]六、备注1. 本安全技术交底内容为施工过程中的基本要求，具体施工要求可根据实际情况进行调整。

2. 施工过程中，如遇特殊情况，应立即向现场负责人报告，并采取相应措施。

一、交底目的为确保锅炉烟风道安装、维修及使用过程中的安全，预防事故发生，特制定本安全技术交底。

二、交底内容1. 烟风道系统概况（1）锅炉烟风道系统包括烟道、风道、烟囱等部分，其主要功能是输送烟气、空气和燃烧产物。

（2）烟风道系统设计应满足锅炉运行要求，确保烟气排放达标。

2. 安全注意事项（1）施工人员必须具备锅炉烟风道安装、维修及使用的基本技能和安全生产知识。

（2）施工前，应对现场进行全面检查，确保安全措施到位。

（3）施工过程中，严格遵守操作规程，严禁违章作业。

3. 施工安全措施（1）施工人员应佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。

（2）高空作业时，必须使用安全带，并确保安全带系挂正确。

（3）施工场所应保持通风良好，确保施工环境安全。

（4）施工工具应定期检查，确保其性能良好。

4. 电气安全（1）电气设备应定期检查，确保绝缘良好。

（2）电气设备操作人员必须具备相应的电气操作技能和安全生产知识。

（3）严禁非电气操作人员操作电气设备。

5. 烟风道安装与维修（1）安装前，应对烟风道系统进行全面检查，确保无损坏、漏气等现象。

（2）安装过程中，严格按照设计图纸和规范要求进行施工。

（3）烟风道安装完成后，应进行气密性试验，确保系统无泄漏。

（4）维修过程中，应切断电源和气源，防止意外事故发生。

6. 烟风道运行管理（1）运行人员应熟悉锅炉烟风道系统的工作原理和操作规程。

（2）运行过程中，密切观察烟风道系统运行状况，发现异常情况及时处理。

（3）定期对烟风道系统进行检查、维护，确保系统正常运行。

三、交底要求1. 施工单位应将本安全技术交底作为施工过程中的重要依据，认真执行。

2. 施工人员应认真阅读安全技术交底，掌握安全操作技能。

3. 施工单位应定期对施工人员进行安全技术培训，提高安全生产意识。

4. 施工单位应建立健全安全生产责任制，确保安全生产。

四、交底时间本安全技术交底自即日起实施，有效期为一年。

五、附件1. 锅炉烟风道系统安装、维修及使用操作规程2. 锅炉烟风道系统安全检查表3. 锅炉烟风道系统事故应急预案注：本模板仅供参考，具体内容应根据实际情况进行调整。

一、工程概况1. 工程名称：______项目______栋楼烟风道安装工程2. 施工单位：______公司3. 施工地点：______项目现场4. 施工期限：______年______月______日至______年______月______日二、施工人员须知1. 所有参与烟风道施工的人员必须经过专业培训，并取得相关操作资格。

2. 施工前应仔细阅读施工图纸，了解烟风道的布局、尺寸、材质及安装要求。

3. 施工过程中应严格遵守安全生产操作规程，确保施工安全。

三、安全技术措施1. 施工前准备- 检查施工工具、设备是否完好，特别是垂直度测量工具。

- 确认施工现场的通风良好，避免因通风不良导致的烟雾、有害气体积聚。

2. 施工过程中- 人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 上下立体交叉作业时，下方人员应设置安全隔离措施。

- 施工现场应设置明显的警示标志，提醒过往人员注意安全。

- 材料安全- 所有材料应按照要求堆放，不得随意堆放影响通行。

- 施工过程中，对易燃、易爆材料应采取隔离措施，防止火灾事故。

- 施工操作- 烟风道安装前，应对管道进行清洁，确保无污物、杂物。

- 安装过程中，随时对安装的烟风道进行检查校正，确保垂直度符合要求。

- 接缝灌浆前，必须对该烟风道的安装垂直度进行复查，若有偏差，及时处理。

- 确保焊缝质量，防止因焊接不当导致管道变形或损坏。

3. 施工后- 施工完成后，对烟风道进行试压检查，确保无泄漏。

- 对施工现场进行清理，清除施工过程中产生的废料、垃圾。

四、应急处理1. 如遇火灾、触电等紧急情况，立即切断电源，并迅速撤离现场，同时拨打紧急电话报警。

2. 如有人员受伤，立即进行现场急救，并迅速拨打急救电话。

五、注意事项1. 施工过程中，如遇天气恶劣（如大风、大雨等），应立即停止施工，确保人员安全。

2. 施工过程中，如发现异常情况，应立即停止施工，查找原因，并采取措施解决。

3. 施工过程中，应加强与其他工种的协调配合，确保施工顺利进行。

烟道安装施工技术交底一、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护1、烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。

烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm，壁厚≤±2mm，侧向弯曲≤4mm，长度误差≤4mm，并不得有扭曲现象。

烟气道安装应在工程管道安装完毕之后楼地面、墙面、平顶粉刷施工前进行。

出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

2、首层安装时，先用1：2 的水泥浆找平地面。

3、安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm 处各放一根Φ10 钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。

施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。

4、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。

烟气道离墙面距离不大于 2 厘米。

5、排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20 细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm 的防水反口。

同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5 水泥砂浆6、安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。

7、安装时，每层搁置钢筋必须设置到位，严禁遗漏。

8、安装收工时必须将最上端烟道口覆盖，防止落入杂物。

二、成品保护措施1、严禁吊装时撞击烟道且挂网时锤击烟道。

2、安装好后立即做好保护措施，防止烟道被损坏。

一、交底对象全体参与烟风道制作施工的施工人员、技术人员及管理人员。

二、交底目的为确保烟风道制作过程中的安全，提高施工质量，预防事故发生，特进行安全技术交底。

三、交底内容1. 施工前的准备工作（1）认真阅读施工图纸，了解烟风道的位置、尺寸、材料及施工要求。

（2）对施工现场进行安全检查，确保场地平整、通风良好，排除安全隐患。

（3）施工前对施工人员进行安全教育和培训，提高安全意识。

2. 施工过程中的安全注意事项（1）烟风道材料及构件的搬运、安装过程中，应轻拿轻放，避免碰撞、摔落。

（2）高空作业时，必须系好安全带，确保安全。

严禁酒后作业。

（3）烟风道安装过程中，如需使用脚手架，应确保脚手架稳固可靠，作业人员应遵守脚手架使用规定。

（4）施工过程中，如需使用电动工具，应确保电动工具绝缘良好，操作人员应穿戴绝缘手套、绝缘鞋等防护用品。

（5）施工过程中，如需进行焊接作业，应确保焊接区域通风良好，避免一氧化碳中毒。

3. 施工过程中的质量控制（1）烟风道材料应符合设计要求，质量合格。

（2）烟风道安装应严格按照设计图纸进行，确保尺寸准确、位置正确。

（3）烟风道接口处应密封严密，防止漏烟、漏气。

（4）烟风道安装完成后，应对其进行检验，确保符合设计要求。

4. 施工过程中的应急处理（1）发生火灾时，立即切断电源，使用灭火器进行灭火。

（2）发生触电事故时，立即切断电源，进行急救。

（3）发生高空坠落事故时，立即进行现场救援，同时上报相关部门。

四、交底要求1. 施工人员必须认真听取安全技术交底，了解施工过程中的安全注意事项。

2. 施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。

4. 施工完成后，应对施工过程进行总结，分析经验教训，不断提高施工安全水平。

五、附则1. 本安全技术交底自发布之日起实施。

2. 施工过程中如有未尽事宜，可根据实际情况进行补充和修改。

3. 本安全技术交底由项目安全负责人负责解释。

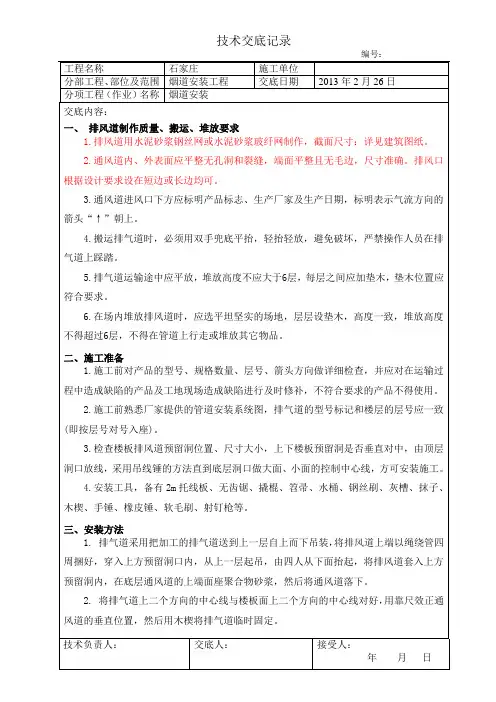

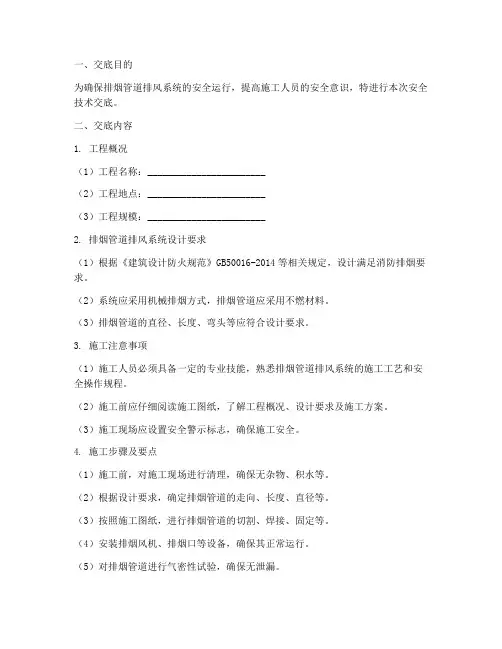

一、交底目的为确保排烟管道排风系统的安全运行，提高施工人员的安全意识，特进行本次安全技术交底。

二、交底内容1. 工程概况（1）工程名称：________________________（2）工程地点：________________________（3）工程规模：________________________2. 排烟管道排风系统设计要求（1）根据《建筑设计防火规范》GB50016-2014等相关规定，设计满足消防排烟要求。

（2）系统应采用机械排烟方式，排烟管道应采用不燃材料。

（3）排烟管道的直径、长度、弯头等应符合设计要求。

3. 施工注意事项（1）施工人员必须具备一定的专业技能，熟悉排烟管道排风系统的施工工艺和安全操作规程。

（2）施工前应仔细阅读施工图纸，了解工程概况、设计要求及施工方案。

（3）施工现场应设置安全警示标志，确保施工安全。

4. 施工步骤及要点（1）施工前，对施工现场进行清理，确保无杂物、积水等。

（2）根据设计要求，确定排烟管道的走向、长度、直径等。

（3）按照施工图纸，进行排烟管道的切割、焊接、固定等。

（4）安装排烟风机、排烟口等设备，确保其正常运行。

（5）对排烟管道进行气密性试验，确保无泄漏。

5. 安全措施（1）施工人员必须佩戴安全帽、手套、眼镜等防护用品。

（2）施工过程中，注意高处作业，防止坠落。

（3）施工区域应设置警戒线，禁止无关人员进入。

（4）施工结束后，对施工现场进行清理，确保无安全隐患。

三、交底人（签名）：________________________（职务）：________________________四、接收人（签名）：________________________（职务）：________________________五、交底时间（年月日）：________________________六、备注1. 本交底内容为施工过程中必须遵守的安全技术要求，施工人员应认真学习并严格执行。

工程名称交底部位烟风道安装工程编号日期2019.10.15交底内容：一、工程概况施工一标段包括10栋住宅楼1#、2#、3#、4#、5#、6#、7#、9#、10#、11#楼（主楼为地下2层、地上18层、标准层层高为2.9米），S1#至S4#商业，地下车库。

住宅为剪力墙结构筏板基础，S1#至S4#商业为框架结构（从车库生根），车库为框架结构独立基础，建筑面积164278.24平米。

二、施工准备（1）技术准备参与施工的技术管理人员及施工班组工人熟悉图纸，图纸会审、变更、技术质量交底内容，熟悉进度计划安排，机具材料计划编制及进出等各项工作。

技术人员和管理人员组织有关施工人员在每道工序作业前，认真学习国家施工及验收规范和质量标准，熟悉图纸工序内容，做好施工前技术交底要求，使每个人在施工过程中做到质量第一，安全第一。

在施工中所需设工具、材料及早提出计划，做好准备并运送到场。

以确保按甲方合同工期按时完成任务。

（2）材料准备厨房及卫生间必须采用具备防火、防串烟和防倒灌等功能排气系统（即止逆阀、排风道、风帽等组成的排气系统），系统产品必须取得相关的质量评定证书。

住宅工程中选用的厨房、卫生间排气系统必须符合设计文件要求。

产品进入施工现场，建设、监理和施工单位质检人员必须对排气系统的通风系统性能测试报告、排气道及止逆阀的耐火极限性能检验报告、垂直承载力及抗柔性冲击性能检测报告的原价进行严格审查。

进入施工现场的排气道均应在进风口下部标明生产厂家、制品标记、生产日期以及气流方向，并加盖“合格”印章，同时提供出厂合格证。

根据图纸设计要求，厨房排烟道成品尺寸为400*300mm，卫生间排烟道成品尺寸为250*250mm。

排气道加工高度要求同层高尺寸，所有排排气道接口中心距顶板下皮170mm （结构面起）。

卫生间留洞尺寸为Ф120mm，厨房烟道留洞尺寸为Ф170mm。

（3）检验批划分产品进入施工现场后，必须对排气道壁厚、外观质量及尺寸与形位允许偏差进行见证取样复检。

施工单位北京朝林建设集团有限公司唐山分公司 分项工程名称 排风工程 交底提要厨卫间烟风道安装安全技术交底技术负责人 交底人 接受交底人1、本表由施工单位填写，交底单位与被交底交底单位各存一份。

一、施工准备：安装烟风道用水泥砂浆在现场搅拌站搅拌，水源从就近的临时水源接取，电源从就近的临时电箱接取；材料准备：通风道、425#水泥、砂子、小石子、绳子、线坠。

二、安装工艺：1、每层楼的墙上已经放出建筑1000mm 线。

2、根据附近的轴线，把烟风道的垂直控制线返到墙面上，根据控制线，检查楼板预留洞尺寸及位置是否满足设计要求，否则根据设计图纸对现场结构预留洞位置进行修整。

3、首层安装时在通风道位置先用1：2水泥砂浆对楼板进行找平，然后安装风道，保证其位置及垂直度满足设计要求；4、核对通风道的型号及楼层号，不得混用，“↑”朝上安装，不得颠倒；注意导流式止回排气阀的朝向是否与图纸一致。

4、上层通风道安装时先将上层通风道下口座浆（约1cm ）于下层通风道隔板上，再将通风道安装就位，对其垂直度校正后，风道上方用木楔暂时卡固于楼板上；5、再次检查风道的位置及上下垂直度，撤出木楔，封堵楼板洞口。

6、每层卸载。

即在上层风道底部洞口靠墙处打孔植入14钢筋或角钢。

将以便分层卸力；具体如下图：7、通风道安装完毕后，对结构楼板洞口进行封堵，先对洞口的混凝土结构边进行剔凿并清理干净，然后洞口进行吊模，随后用C20的细石混凝土灌注板洞，同楼板施工一样要洒水养护。

施工单位北京朝林建设集团有限公司唐山分公司 分项工程名称 排风工程 交底提要厨卫间烟风道安装安全技术交底技术负责人 交底人 接受交底人1、本表由施工单位填写，交底单位与被交底交底单位各存一份。

三、质量标准1、进场的水泥、砂必须符合《硅酸盐水泥、普通硅酸盐水泥》、《建筑用砂》的规定，烟风管道必须有当年出厂检测报告及合格质量证明、使用说明书等资料， 要设专门人员将不同编号的烟风管道运到相应的安装位置，防止施工现场混乱、挪用、错用。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、分项工程名称：烟风道安装施工四、施工部位：[填写具体施工部位]五、交底内容：一、安全教育培训1. 施工人员进入施工现场前，必须参加公司组织的安全教育培训，了解烟风道施工过程中的安全风险和注意事项。

2. 安全教育培训内容应包括但不限于：施工现场安全规则、个人防护用品的使用、紧急情况下的逃生和自救等。

3. 经培训考核合格后，方可上岗施工。

二、施工前的安全检查1. 施工前，应全面检查施工现场，确保施工环境安全，无安全隐患。

2. 检查内容包括：施工现场的用电安全、施工通道的畅通、施工材料的堆放是否规范等。

3. 发现安全隐患，应立即整改，确保施工安全。

三、施工过程中的安全操作1. 施工人员必须按照施工图纸和规范要求进行操作，不得擅自更改施工工艺。

2. 施工过程中，应保持施工现场的整洁，避免杂物堆积。

3. 严禁在施工过程中吸烟、使用明火，防止火灾事故的发生。

4. 严格遵循操作规程，确保烟风道安装的垂直度、水平度符合设计要求。

四、个人防护用品的使用1. 施工人员必须正确佩戴安全帽、安全带、防护眼镜等个人防护用品。

2. 在高空作业时，必须使用安全绳，确保施工人员的人身安全。

3. 作业过程中，应时刻注意个人安全，避免发生高处坠落、物体打击等事故。

五、施工机械和工具的安全使用1. 严格按照机械和工具的使用说明书进行操作，不得擅自更改操作规程。

2. 定期检查施工机械和工具的完好性，确保其安全可靠。

3. 发现机械和工具故障，应立即停机检查，排除故障后方可继续使用。

六、施工过程中的环境监测1. 定期对施工现场进行环境监测，确保施工过程中的空气质量、噪音等符合国家标准。

2. 施工过程中产生的废弃物应按规定进行处理，不得随意堆放或丢弃。

七、紧急情况下的应对措施1. 施工现场应配备必要的应急救援设施，如急救箱、消防器材等。

2. 施工人员应熟悉应急救援流程，一旦发生紧急情况，能够迅速采取有效措施。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：向必须按照平面布置图朝向进行安装。

4、排气道安装需要每层卸载，单面靠墙、双面靠墙排气道均在根部植2根ф12钢筋，钢筋设置在排气道两侧侧壁正下方。

钢筋刷防锈漆做防锈处理。

双面靠墙排气道单面靠墙排气道审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：排气道安装泡面图2、吊装找准洞口位置、在首层通风道位置处坠浆、通风道就位、接第二节通风道、依次安装标准层通风道。

两烟风道之间吊模分2次浇筑C20细石混凝土。

吊模支设禁止使用铁丝吊模，采用如下图支设方式。

风道吊模支撑体系4、根据12J15-1/2中要求排气道每根长为（2800-20）mm，考虑到墙体砌筑后排气道长为2780mm，无法正常运送至预留洞位置，要求朗瑞公司在砌筑大面积展开前将排气道安装完毕。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：5、待每层安装完毕后，将两风道之间缝隙采用防水油膏满涂，之后将风道与楼面之间的缝隙用C20细石混凝土分2次灌实。

6、排气道与屋面交接处采用建筑密封膏堵严。

7、进气口位置、尺寸见下图。

五、质量要求：1、所有接缝连接处必须用胶灰连接，水泥胶灰应涂抹均匀，饱满，以防漏气。

烟风道安装施工技术交底一、材料要求1.通风道:使用水泥砂浆材质的通风道，卫生间通风道的型号为:XX*XXmm,厨房通风道的型号为xx*xxmm o2、固定材质:膨胀螺丝(Φ10),L30*30*3mm角钢。

3、水泥砂浆，配比见图纸说明。

二、主要机具卷尺，激光水平仪，锤子，冲击钻，墨斗，线坠等。

三、作业条件1.排风道分类挂牌存放，存放场地的表面平整并采取排水措施，防止积水对排风道造成损害。

同时，存放时需将排风道水平分层堆放，并限制堆放高度不超过L5米，以方便存取和搬运。

底层及层与层之间使用垫木进行分隔，垫木位置应位于同一条垂直线上，垫木距离排风道端部20-30厘米。

此外，为了确保排风道不受损坏，存放时还需注意以下几点：存放时应避免阳光直射，以防止紫外线对排风道造成损害；存放时应避免与腐蚀性物质接触，以防止腐蚀性物质对排风道造成损害；存放时应避免受到剧烈震动或撞击，以防止损坏排风道内部结构。

2、施工前详细检查产品型号、规格、数量，按图纸搬运到位。

3、根据排风道留洞的位置的正反和朝向，使用墨斗弹出中心线。

4、施工前使用吊坠检查整楼上下的预留洞是否垂直居中，发现有偏差的情况，及时进行剔凿清理，清理完成后在周边洞口弹出20控制线。

5、使用施工电梯运送烟风道至楼层中，从顶层吊线至一层保证线垂直畅通，然后从一层开始从下往上安装烟风道。

6、排风道安装之前，检查厨卫间的管道等构件是否安装完成。

7、在楼板位置弹出将要安装排风道的中心线，安装的时候以中心线为基准，以保证排风道的位置与垂直度。

四、操作工艺1、排风道搬运过程中，使用双手平抬，保证兜底，操作过程中轻拿轻放，避免碰撞和破坏成品，严禁人员踩踏。

2、工艺流程3、安装排风道之前，每层的预留洞口需要放线定位，并且使用C20混凝土或者MlO水泥砂浆抹灰找平，当结构强度达到一半后，可以进行下一层的排风道安装。

4、一层施工完成后，二层及以上的楼层需要使用L30X30X3的角钢内角对排风道进行承托处理，在楼板上放置固定结束后，使用细石混凝土抹八字角。
