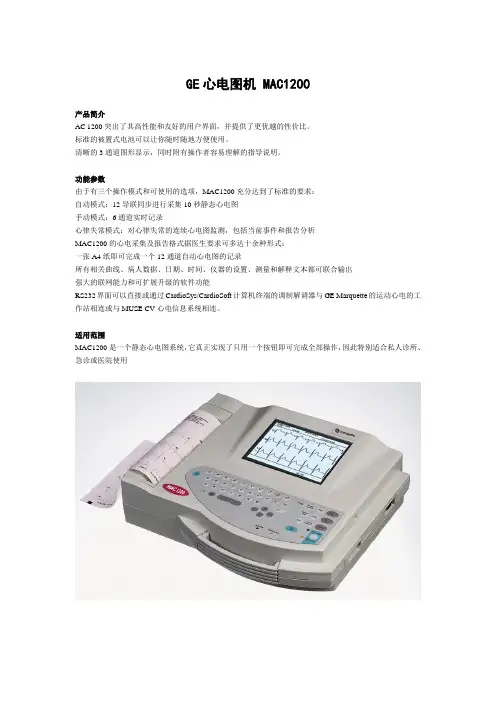

GE心电图机 MAC1200
产品简介
AC 1200突出了其高性能和友好的用户界面，并提供了更优越的性价比。
标准的被置式电池可以让你随时随地方便使用。
清晰的3通道图形显示，同时附有操作者容易理解的指导说明。
功能参数
由于有三个操作模式和可使用的选项，MAC1200充分达到了标准的要求：
自动模式：12导联同步进行采集10秒静态心电图
手动模式：6通道实时记录
心律失常模式：对心律失常的连续心电图监测，包括当前事件和报告分析
MAC1200的心电采集及报告格式据医生要求可多达十余种形式：
一张A4纸即可完成一个12通道自动心电图的记录
所有相关曲线、病人数据、日期、时间、仪器的设置、测量和解释文本都可联合输出
强大的联网能力和可扩展升级的软件功能
RS232界面可以直接或通过CardioSys/CardioSoft计算机终端的调制解调器与GE Marquette的运动心电的工作站相连或与MUSE CV心电信息系统相连。
适用范围
MAC1200是一个静态心电图系统，它真正实现了只用一个按钮即可完成全部操作，因此特别适合私人诊所、急诊或医院使用。

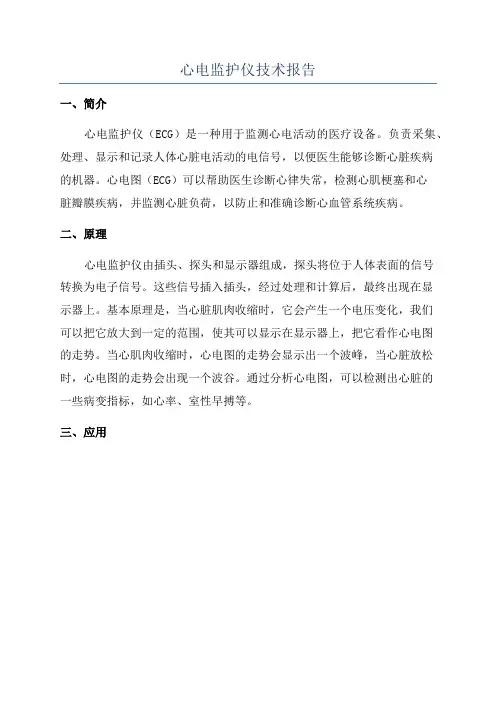

心电监护仪技术报告
一、简介
心电监护仪（ECG）是一种用于监测心电活动的医疗设备。
负责采集、处理、显示和记录人体心脏电活动的电信号，以便医生能够诊断心脏疾病
的机器。
心电图（ECG）可以帮助医生诊断心律失常，检测心肌梗塞和心
脏瓣膜疾病，并监测心脏负荷，以防止和准确诊断心血管系统疾病。
二、原理
心电监护仪由插头、探头和显示器组成，探头将位于人体表面的信号
转换为电子信号。
这些信号插入插头，经过处理和计算后，最终出现在显
示器上。
基本原理是，当心脏肌肉收缩时，它会产生一个电压变化，我们
可以把它放大到一定的范围，使其可以显示在显示器上，把它看作心电图
的走势。
当心肌肉收缩时，心电图的走势会显示出一个波峰，当心脏放松时，心电图的走势会出现一个波谷。
通过分析心电图，可以检测出心脏的
一些病变指标，如心率、室性早搏等。
三、应用。

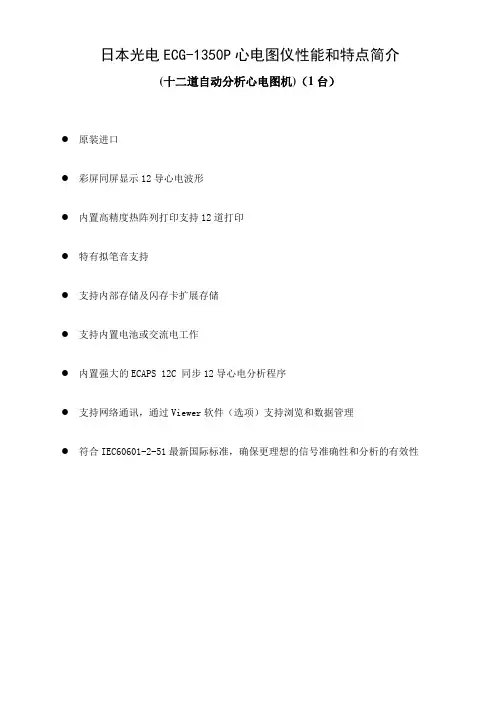

日本光电ECG-1350P心电图仪性能和特点简介(十二道自动分析心电图机)（1台）●原装进口●彩屏同屏显示12导心电波形●内置高精度热阵列打印支持12道打印●特有拟笔音支持●支持内部存储及闪存卡扩展存储●支持内置电池或交流电工作●内置强大的ECAPS 12C 同步12导心电分析程序●支持网络通讯，通过Viewer软件（选项）支持浏览和数据管理●符合IEC60601-2-51最新国际标准，确保更理想的信号准确性和分析的有效性日本光电ECG-1350P心电图仪配置（十二道自动分析心电图机）心电图机主机1台长效热敏纸1本热印头清洁笔1支输入检查用导电橡皮1块电源线1根导联线1付吸咐电极4只电极夹6套充电电池1块技术、使用说明书1套ECG-1350P心电图仪技术参数(十二道自动分析心电图机)产品名：心电图仪（十二道自动分析心电图机）型号：ECG-1350P输入电路心电输入：12导联同步采集，10电极导联选择：自动或手动输入方式：浮地输入输入保护：标配导联线内附除颤保护电路采样率：8000 Hz/8Ch模数转换精度≤2.5 μV输入阻抗：≥20MΩ耐极化电压：≥±500mV共模抑制比：≥100dB频率响应：0.05Hz-150Hz（+0.4/-3 dB）标准灵敏度：10mm/mV, 误差≤±2%时间常数：≥3.2秒滤波器：低通滤波、肌电滤波、交流滤波、基线抑制滤波低通滤波75Hz, 100Hz, 150Hz 三档肌电滤波25Hz/35Hz 二档交流滤波50Hz或60Hz基线抑制强/弱二档增益/灵敏度选择： 1.25, 2.5, 5，10，20mm/mV，手动或自动不正常状态检测：电极脱落报警，高频噪声过高报警电极脱落：液晶显示器显示脱落部位显示和记录显示方式：≥5.6"液晶显示显示分辨率：320x240显示导联数：同屏12导联，≥2.8s显示内容：系统菜单、心电波形、心率、导联名称、走纸速度、增益、滤波器、日期、患者信息、测量信息、工作模式、标记等，中英文可选。
心电图机原理
心电图机是一种用于测量和记录心脏电活动的仪器。
它的原理基于心脏在收缩和舒张过程中产生的电信号。
心电图机会将电极贴在身体的不同部位上，例如胸部和四肢。
这些电极通过导线与仪器连接，形成一个封闭的电路。
当心脏收缩时，电信号通过导电组织在身体中传导，从而导致电极上产生电势差。
心电图机会将这些电势差转化为图形信号，以便医生可以进行进一步的分析。
它使用一个放大器来放大电信号，然后将其传送到一个记录器上。
记录器可以通过一个细小的针将电激活转化为运动，或者通过数字技术将信号转化为数字数据。
心电图的图形结果是一个连续的波形，通常用一系列的波峰和波谷表示。
这些波形代表了心脏的不同部分在不同时间点的电激活。
医生可以根据这些波形的形状、大小和间距来判断心脏是否出现异常。
心电图机的原理是基于心脏的电活动产生电信号这一现象。
通过记录这些电信号，医生可以了解患者的心脏功能和健康状态，从而进行进一步的诊断和治疗。
医学试验检测仪器设备简介本文档旨在介绍医学试验中常用的检测仪器设备。
这些设备在医学试验中起着至关重要的作用，可以帮助医生和研究人员收集和分析数据，以评估药物、器械或治疗方法的有效性和安全性。
常见的医学试验检测仪器设备血液分析仪血液分析仪是医学试验中常见的必备设备之一。
它可以用于检测和分析血液中的各种生化指标，如血红蛋白水平、白细胞计数、血小板计数等。
这些指标对于评估患者的健康状况以及药物或治疗方法的影响至关重要。
心电图机心电图机用于记录和分析患者的心电图。
通过观察心电图的形态和节律，医生可以评估患者的心脏功能和可能存在的异常情况。
在医学试验中，心电图机可以用来监测患者在接受特定药物或治疗方法后心电图的变化。
X射线设备X射线设备用于产生和捕捉患者体内的X射线图像。
这些图像可以帮助医生诊断和评估患者的骨骼、器官或组织的状况。
在医学试验中，X射线设备可以用来检测药物或治疗方法对患者身体结构的影响。
光谱仪光谱仪可以用来分析和测量物质的光谱特性。
在医学试验中，光谱仪可以用来检测和量化药物或化合物在患者体内的浓度变化。
这对于评估药物的代谢和清除速率，以及其在体内的分布情况非常重要。
生物传感器生物传感器可以检测和测量患者体内的生物分子或生物过程。
在医学试验中，生物传感器可以用来监测特定指标的变化，如血糖水平、血压、脑电活动等。
这些数据可以帮助医生评估患者的疾病状态和治疗效果。
结论医学试验中的检测仪器设备对于收集和分析数据至关重要。
血液分析仪、心电图机、X射线设备、光谱仪和生物传感器是常见的医学试验仪器。
通过使用这些设备，医生和研究人员可以评估药物、器械或治疗方法的有效性和安全性，为患者提供更好的医疗服务。
心电图机是如何工作的
心电图机的工作原理主要是通过将心脏活动时产生的微弱电信号自动记录下来，以帮助临床诊断和科研。
这些微弱的电信号通过适当的导电膏或生理盐水湿润的电极被准确地捕捉，然后通过导线传输到心电图机的记录器中。
心电图机内部通常包含放大电路和模数转换模块，可以将微弱的电信号放大并转换为数字信号。
这些数字信号再经过处理、显示、存储和打印等单元的处理，最终以心电图的形式展示出来。
心电图机的工作流程大致如下：
预备工作：患者取平卧位，暴露四肢和胸部，确保身体放松且舒适。
连接电极：使用适当的导电膏或生理盐水湿润电极连接部位，以确保良好的导电性。
然后，根据标准的心电图电极放置位置，将电极正确地连接到患者的皮肤上。
开机：打开心电图机的电源，让其预热并自检。
观察心电图波形：一旦心电图机开始工作，屏幕上会显示心电图波形。
此时，操作者应观察波形，以确保电极连接正确，并检查是否存在任何干扰。
心电图机
心电图机是指用来记录心脏活动时所产生的生理电信号的仪器。
由于心电图机诊断技术成熟、可靠，操作简便，价格价格适中，对病人无损伤等优点，已成为各级医院中最普及的医用电子仪器之一。
基本简介
心电图机采用10.4英寸大型液晶显示屏，可以清晰地显示心电图波形。
通过屏幕上的触摸键可以很容易的进行被检者信息输入、滤波器切换等操作各种以25mm/s记录速度采集的信息，能以50mm/s的记录速度快速打印输出（实时波形记录除外）。
基本特性
心电图机特别适合集体检查等需要快速进行操作的情况可任意选择3导联，记录长达3分钟的心率不齐分析检查。
极大的提高了以一般记录时间难以捕捉到的心率不齐的能力可任意指定一个导联检测心电图波形的R-R间期变动（最长10分钟），通过定量分析，提高对自律神经紊乱判断的有效依据以经过经验总结的分析方法为基础的新十二导联分析程序提供更加完善的分析程序，提供了基于自动分析分类基准与分析结果的注释说明，该功能可以使自动分析的客观诊断结果与医生的主观诊断形成互补。
基本分类
按机器功能分类
心电图机按照机器的功能可分为图形描记普通式心电图机（模拟式心电图机）和图形描记与分析诊断功能心电图机（数字式智能化心电图机）。
按记录器的分类
1、动圈式记录器：动圈式记录器的结构原理是由磁钢组成的固定磁路和可转动的线圈。
心
电图机功率放大器的输出信号加到记录器的线圈上，线圈上固定有记录笔。
在有心电信号输出时，功率放大器向线圈输出电流，线圈转动。
当线圈的偏转角度与盘状弹簧的回零力矩相
同时，停上偏转。
这样，线圈带动的记录笔便在记录纸上描记出心电图波形。
心电图机
2、位置反馈记录器：位置反馈记录器是一种不用机械回零弹簧的记录器，特殊的电子电路
可起到回零弹簧的作用。
机器断电时，位置反馈记录器的记录笔可任意拨动。
3、点阵热敏式记录器：热敏式记录器是利用加热烧结在陶瓷基片上的半导体加热点，在遇
热显色的热敏纸上烫出图形及字符的。
按供电方式分类
按供电方式来分，可分为直流式、交流式和交、直两用式心电图机。
其中，交、直两用式居多。
直流供电式多使用充电电池进行供电。
交流供电式是采用交流-直流转换电路，先将交流变为直流，再经高稳定的稳压电路稳定后，供给心电图机工作。
信号导数来分类
按一次可记录的信号导数来分，心电图分为单导及多导式（如三导、六导、十二导）。
单导心电图机的心电信号放大通道只有一路，各导联的心电波形要逐个描记。
即它不能反映同一时刻各导心电的变化。
多导心电图机的放大通道有多路，如六导心电图机就有六路放大器，可反映某一时刻六个导联的心电信号同时变化情况。
重要参数
输入电阻
即前级放大器的输入电阻。
输入电阻越大，因电极接触电阻不同而引起的波形失真越小，共模抑制比越高。
一般要求大于2MΩ，国际上大于50MΩ。
共模抑制
心电图机一般采用差动式放大电路，这种电路对于同相（又称共模信号，例如周围的电磁场所产生的干扰信号）有抑制作用，对异相信号（又称差模信号，需采集的心电信号就是差模信号）有放大作用。
共模抑制比(CMRR)，指心电图机的差模信号（心电信号）放大倍数Ad与共模信号(干扰和噪声)放大倍数Ac之比，表示抗干扰能力的大小。
要求大于80dB，国际上大于100dB。
极化电压
皮肤和表面电极之间会因极化而产生极化电压。
这主要是由于心动电流流过后形成的电压滞留现象，极化电压对心电图测量的影响很大，会产生基线漂移等现象。
极化电压最高时时可达数十毫伏乃至上百毫伏。
处理不好极化电压，产生的干扰将是很严重的。
尽管心电图机使用的电极已经采用了特殊材料，但是由于温度的变化以及电场和磁场的影响，电极仍产生极化电压，一般为200～300mV，这样就要求心电图机要有一个耐极化电压的放大器和记录装置。
要求大于300mV，国际上大于500mV。
灵敏度
是指输入1mV标准电压时，记录波形的幅度。
通常用mm/mV表示，它反映了整机放大器放大倍数的大小。
心电图机标准灵敏度为10mm/mV。
规定标准灵敏度的目的是为了便于对各种心电图进行比较。
内部噪声
是指心电图机内部元器件工作时，由于电子热运动产生的噪声，而不是因使用不当外来干扰形成的噪声，这种噪声使心电图机没有输入信号时仍有微小的杂乱波输出，这种噪声如果过大，不但影响图形美观，而且还影响心电波的正常性，因此要求噪声越小越好，在描记曲线中应看不到噪声波形。
噪声大小可以用折合到输入端的作用大小来计算，一般要求低于输入端加入几微伏至几十微伏以下信号作用。
国际上规定10≤μV。
时间常数
在直流输入时，心电图机描记出的信号幅度将随时间的增加而逐渐减小，输出幅度自100%下降至37%左右所需的时间。
一般要求大于3.2s，若过小，幅值下降的过快，甚至会使输
人体心电波形并不是单一频率的，而是可以分解成不同频率、不同比例的正弦波成分，也就是说心电信号含有丰富的高次谐波。
若心电图机对不同频率的信号有相同的增益，则描记出来的波形就不会失真。
但是放大器对不同频率的信号的放大能力并不一定完全一样的。
心电图机输入相同幅值、不同频率的信号时，其输出信号幅度随频率变化的关系称为频率响应特性。
心电图机的频率响应特性主要取决于放大器和记录器的频率响应特性。
频率响应越宽越好，一般心电图机的放大器比较容易满足要求，而记录器是决定频率响应的主要因素。
一般要求在0.05~150Hz(-3dB)。
绝缘性
为了保证医务人员和患者的安全，心电图机应具有良好的绝缘性。
绝缘性常用电源对机壳的电阻来表示，有时也用机壳的漏电流表示。
一般要求电源对机壳的绝缘电阻不小于20MΩ，或漏电流应小于100μA。
为此，心电图机通常采用“浮地技术”。
心电图机是与人体直接连接的电子设备,必须十分注意其对人体的安全性。
从安全方面考虑,心电图机可分属三型:B型、BF型和CF型(详见中华人民共和国国家标准GB10793-89心电图机和使用安全要求)。
根据国际电工技术委员会(IEC)通则中规定: 医用电器设备与患者直接连接部分叫"应用部分"。
为了进一步保证患者安全,医用电器设备的应用部分往往也加有隔离措施、光电偶合、电磁波偶合等。
根据应用部分的隔离程度,医用电器设备的应用部分往往也加有隔离措施、光电偶合、电磁波偶合等。
心电电极片黏贴位置
Chad /更新于2012-07-30 点击量：1778
虽然心电电极片采集的就是所贴部位的心电信号，但是并没有非常严格的规定一定要放在哪些部位上。
就如做心电图机时，我们可以夹在四肢，做心电监护时，我们贴在上半身，甚至你把电极片按在手指上也能出波形和心率的。
一般来说，监护病人没有必要贴在非常严格位置，主要是看波形的大致形态和心率检测，如果病人身体有烧伤什么的，还可以适当的上下左右移动，本身比较灵活。
胸导联因为主要判断心脏疾病问题所必需，所贴部位就比较明确：LR：左锁骨下，也有贴手臂的，容易受病人运动影响；
RR：右锁骨下；
LL：左腹部下；
RL：右腹部下；
V1：胸骨右缘第四肋间；
V2：胸骨左缘第四肋间；
V3：在V2和V4连线的中点；
V4：左侧第五肋间锁骨中线处；
V5：左侧腋前线，与V4同一水平面；
V6：左侧腋中线，与V4、V5同一水平面。
