• 1波形的包络分别反映了左、右声道信号L、R的变化规律，分别称之为L包络和 R包络（见图3-13(f)）。
• 2包络之间是38 kHz副载波。在L、R包络交点处，副载波相位突变180°。 • 3副载波的正峰点始终对准L包络，负峰点始终对准R包络。
返回本章
第35页/共261页
第29页/共261页
返回本章
பைடு நூலகம்
图 3-12 LA1260应用电路
第30页/共261页
• 3.2.3 立体声解码器
• 1．导频制立体声复合信号
• 我国调频立体声广播制式与世界上大多数国家 一样，采用导频制。它在传输左右声道信号的 同时，插入一个导频信号，组成导频制立体声 复合信号。
• （1）表示式
• 导频制立体声复合信号可用下式表示：
负载电阻R上产生一个交流输出电压，使声能转 返回本章
换成电能，达到声—电转换的目的。 第9页/共261页
返回本章
图3-3 电容式传声器原理图
第10页/共261页
• （2）幻象供电
• 幻象供电是利用传声器输出电缆内的信号芯线和屏蔽线作为直流供电的通路来传 输电源的一种供电方法，把传声器的信号线作为传输信号和施加极化电压的复用 通路，电容式传声器就可由原来的使用多芯电缆变为使用普通的二芯屏包缆，利 用调音台上提供的幻象电源（Phantom Power）向电容传声器供电，这样可 省去电容话筒的供电电源，大大方便了实际使用。
返回本章
图3-9 电子调谐器原理电路
第24页/共261页
返回本章
第25页/共261页
• （2）电调谐调频头
• 调频高频电路工作在甚高频段的88～108 MHz，为防止外界干扰和本振辐射， 通 常做成一个组件并加以屏蔽，称为调频头。

精品课件-数字视听技术-第2章

精品课件-数字视听技术-第2章

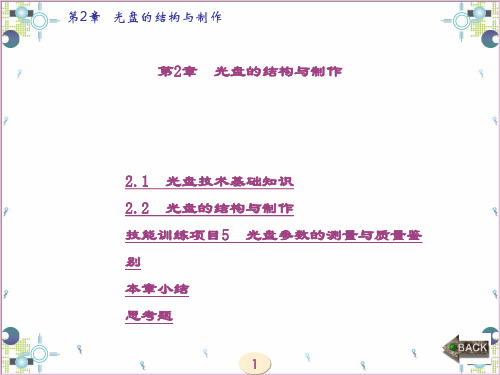

第2章 光盘的结构与制作
第2章 光盘的结构与制作
2.1 光盘技术基础知识 2.2 光盘的结构与制作 技能训练项目5 光盘参数的测量与质量鉴 别 本章小结 思考题
1
第2章 光盘的结构与制作
2.1 光盘技术基础知识
2.1.1 光盘技术的发展 1960年，世界上诞生了红宝石激光器，从而为激光视盘的实
用化创造了条件。美国RCA公司与荷兰飞利浦公司于1972年联合 开发并发表了激光视盘LD(Laser Disc)系统，从此开创了以激光 和高密度记录为前提的光盘时代。20世纪70年代初期，随着计算 机技术与LSI工业的发展，早在1937年由法国人发明的PCM(脉冲 编码调制)技术具备了实用化的条件，1977年产生了PCM录音机， 1982年推出了CD(Compact Disc)唱机。
8
第2章 光盘的结构与制作
5) CD-R(Compact Disc-Recordable) CD-R称为可记录光盘，它可将音频、数据、文字等媒体信息 一次写入到空白盘中，并可在激光唱机中多次播放，广泛应用于 计算机及多媒体领域。
9
第2章 光盘的结构与制作
3．VCD光盘 VCD光盘是主要用于记录数字音频、视频信息的一种光盘， 其直径为120 mm，轨道间距为1.6 μm，每张盘的存储容量为650 MB。在VCD技术中，对数字图像与数字音频数据的压缩普遍采用 MPEG-1标准。 VCD技术是在CD技术基础上发展起来的，其标准于1993年由 Sony、Phillips、Panasonic和JVC联合制定，并在发展过程中出 现了多种版本，不同版本间的性能规格也有一定的差距。
7
第2章 光盘的结构与制作
3) CD-ROM(Compact Disc-Read Only Memory) CD-ROM称为只读存储光盘，容量为650 MB，主要用于存储音、 视频信息及计算机数据。盘中信息由生产厂商刻录，用户只能读 取，不可更改，也不能抹去。 4) CD-G(Compact Disc-Graphics) CD-G称为激光图示唱片，或卡拉OK光盘。每张光盘中可存储 1500～2000幅文字或静止图像，记录或重放60 min的节目，如音 乐、文字、图形、符号、静止画面和歌词字幕等多种信息。

电子整机-数字视听设备 课件 第五章

电子整机-数字视听设备 课件 第五章

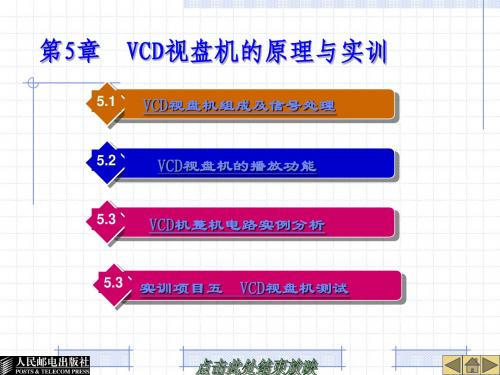

第5章
5.1
VCD视盘机的原理与实训
VCD视盘机组成及信号处理
5.2
VCD视盘机的播放功能
5.3
VCD机整机电路实例分析
5.3
实训项目五
VCD视盘机测试
5.1 VCD视盘机组成及信号处理
VCD机电路是在CD的基础上加上解码部分构 成的，就是CD唱机外加一块MPEG—1解码板 构成。目前，2.0版本的VCD视盘机，才真 正把音频和视频部分的控制作为一个完整 的系统来进行设计，从而通过多层菜单选 择实现PBC(播放控制功能)和静像功能。
另一路音频信号送至消声电路KIC01(BA3837)的6 脚，在活动图像微处理器的控制下对音频信号进 行处理，处理后从KIC01的3脚输出，该声音信号 又被送至变调处理电路KIC03(M65840SP)，变调 电路的任务受到活动图像微处理器的44脚、45脚、 46脚控制，这些控制信号的不同，对声音信号的 变调等级也是不同的，在芯片内部根据所接收的 控制指令，产生不同频率的谐波频率，芯片所产 生的不同频率的谐波信号再与基波信号相混合， 从而实现对音频信号的变调处理。
音视频解压缩电路是CL480(VICl00)、4MbitDR是 KM416C256(VIC 108) 、 64kbitEPROM 是 27C256(VIC 1) 、 附 加 DRAM 是 KM44C256C(VIC 106)、视频DAC是KDA0408(VIC 101)、视频编码 电路是MCl3077(MICl)、视频输出及字符产生电路 是 KS5514(VIC 2) 、 原 声 替 换 及 消 除 电 路 是 BA3837(KIC O))、变调处理电路是M65840SP(KIC 03)、音频DAC是PCMl710(VICl05)等。
2．VCD视盘机的解码电路信号流程 VCD的数字信号处理后的信号不是直接进 行D/A转换，而是先送到音频视频解压缩 电路。在DSP过程中，RF信号经数据切块 后形成的EFM信号，利用数字锁相环电路 恢复产生位时钟信号和左右声道分离时钟 信号；并根据所设置的窗口电路将各帧的 同步信号分离出来，将检测到的帧同步信 号送入比较电路，

数字电视及互动电视维护(ppt 92页)

数字电视及互动电视维护(ppt 92页)
• 数字信号的反射波和入射 波一起到达机顶盒会导致 数字信号在时域上出现码 间串扰，误码率增加，最 终无法解调信号。
数字信号的悬崖效应
• 当有干扰信号时，模拟电 视信号是逐渐恶化的，有 一个渐变的过程。
• 数字电视信号本身有一定 的抗干扰性，再加上FEC 纠错编码，所以在干扰达 到信号门限之前，图像质 量不会发生变化，当干扰 超能力过，门图限像，质超量出迅信速号下纠降错。模拟和数的字损电伤视的信响号应对增加
分析与检修：确认多套节目属1套模拟频道传输， 测得平均功率、MER、BER正常。星座图正常，频 谱图发现8MHz带内有大幅凸凹，属不正常曲线。 经查放大器入端信号过高造成放大器部分频点失 调，降低入端信号后故障消除。
点评：POWER、MER、BER均正常而故障存 在，需测配合星座图、频谱图查找原因。 一般为QAM故障、放大器失调或浸入干扰。
星座图
• 数字信号‘二维眼图’阵列，符号具有合理 的限制或判决边界。
• 分析和确定系统或信道的许多缺陷和畸变， 帮助查找原因。
• 幅度噪声改变距离，相位噪声改变旋转方向； 其它类型噪声和干扰将影响各个方向的符号。
• 噪声干扰、连续波干扰、增益压缩 调制器输出误差、相位噪声/误差
CI:连续波干扰
楼内/室内网络
用户端
2、故障分类
• 分类原则： 便于事后对网络状况精确评估，指
导资源配置方向。 故障穷举 量化分类统计
1）、DTV网络系统故障 2）、用户端故障 3）、其它原因故障
1） DTV网络系统故障
（1）前端或分前端故障 （2）光传输网故障 （3）电缆接入网故障
电缆干线网络故障 楼内 /室内网络故障
第二部分 维护故障分类
第三部分 案例分析

讲电视维修技术PPT课件

讲电视维修技术PPT课件
7.遥控发射器和面板按键均失灵 若遥控发射器和本机面板上的按键均失灵，则故障不 在发射器和接收器，而在中央微处理器。由于中央微处 理器工作在低电压、小电流状态，不易损坏，因此应着 重检查中央微处理器的基本工作条件是否满足，即检查 5V供电、接地、时钟震荡电路、有无复位信号。
.
12
电视技术
8．遥控主电源不能启动 遥控主电源不能启动的故障部位可能在：中央微处理 器主电源控制接口电路，提供中央微处理器正常工作基本 条件的电路，也可能在开关电源。
15.显象管是高真空器件，在更换安装时，双手应抓住 屏幕边缘两侧，切不可只抓管颈搬运显象管，以免造成 人为损坏。
16.遇到保险丝烧断或其它保护电路发生动作的情况下， 不要轻易地恢复供电。要对有关的电路进行认真的检查， 更不允许换用大容量的保险丝或用导线代替保险丝。以 免扩大故障，损坏其它元件。
.
5
电视技术
3.使用1：1隔离变压器。 4.维修场所应确保安全、整洁、通风。地面和工作 台面要铺上绝缘的橡皮垫，以保证人身的安全，防止 对电视机外壳的磨损和产生划痕。 5.电视机的第二阳极高压，一般都有25KV左右，这 么高的电压极易产生放电和电击事故。
.
2
电视技术
6.拆下元器件时，原来的安装位置和引出线要有明显 标志，可采取挂牌、画图、文字标记等方法。拆开的线 头要采取安全措施，防止浮动线头和元件相碰，造成短 路或通地故障。
17.对于一些不太了解或不能随便调整的元件，例如 中频变压器、高频调谐线圈等，在没有仪器配合调整的 情况下，不要随便调动，否则一旦调乱，没有仪器很难 恢复。
18.在检修经过长时期使用的电视机或机内积满灰尘 的电视机时，要先除去灰尘并将所有接插件和可调元器 件清洗一下。

数字视听技术基础

数字视听技术基础

数字视听技术的发展历程
起步阶段
20世纪50年代，数字视听技术的雏形开始出现，如数字音频和数 字图像处理技术。
发展阶段
20世纪80年代以后，随着计算机技术的快速发展，数字视听技术 逐渐成熟，广泛应用于广播电视、电影、游戏等领域。
融合阶段
随着移动互联网和云计算技术的普及，数字视听技术与新媒体、社 交等领域深度融合，形成更加丰富多样的应用场景。
数码摄像机
使用光电传感器和数字技 术记录动态影像。
视频分辨率
描述视频画面的清晰度， 常见的分辨率包括1080p、 4K和8K。
视频压缩技术
如H.264、H.265等，用 于减小视频文件大小并提 高传输效率。
视频帧率
描述视频画面更新的速度， 常见的帧率包括24fps、 30fps和60fps。
04
数字视听技术应用案例
。
数字图像处理原理
数字图像处理
采样
将模拟图像转换为数字图像的过程，包括 采样、量化和编码三个步骤。
将连续亮度值转换为离散亮度值的过程， 采样点数决定了图像的精度和失真度。
量化
编码
将连续色度值转换为离散色度值的过程， 量化等级决定了图像的颜色范围和精度。
将二进制数转换为可传输和存储的格式， 常见的编码方式有JPEG、PNG、BMP等。
03
数字视听设备与技术
数字音频设备与技术
数字音频工作站（DAW）
用于录制、编辑、混音和母带处理的计算机软件。
数字音频接口
用于连接录音设备和计算机的硬件设备，实现音频信号的传输。
数字音频采样率
描述音频信号的频率范围，常见的采样率包括44.1kHz、48kHz和96kHz。
数字音频压缩格式

《数字视听技术》课件第3章

4
第3章 CD机的组成与工作原理
图3-1 CD机电路基本组成方框图
5
Байду номын сангаас
第3章 CD机的组成与工作原理
信号处理系统包括RF信号处理器、数字信号处理器、数 字滤波器与音频数/模变换器以及低通滤波器等。其主要任务 是RF信号放大、EFM解调、纠错、去交织、分离子码数据等 处理，输出音频数据，其中数字信号处理(DSP)电路是信号处 理系统的核心部分，一般使用超大规模集成电路。
单束激光经过衍射光栅分裂为三束激光，中间的主光束用 于从光盘上拾取数据信息，主光束两边的副光束用于产生循迹 信息。
16
第3章 CD机的组成与工作原理
三束激光穿过偏振棱镜、准直透镜形成平行光束，当继续 通过由异方向结晶石英制成的1/4波长板时，光束偏振方向将 逆时针旋转45º，由直线偏振光变成圆形偏振光，借助物镜将 激光束聚焦后，投射到CD光盘的信号面上。
CD机中含有4种独立的伺服系统，其中，聚焦伺服系统使 物镜做上、下移动，以使激光束正确聚焦在光盘的信号面上； 循迹伺服系统使物镜做径向移动，以使激光束始终对准信号轨 迹中心，正确地进行扫描；进给(滑动)伺服系统可使整个激光 拾音器沿径向做大范围移动，以实现快速选曲和特殊播放；主 轴伺服系统用恒线速(CLV)方式控制光盘旋转。
23
第3章 CD机的组成与工作原理
图3-4 聚焦误差信号的产生原理
24
第3章 CD机的组成与工作原理
聚焦误差放大器首先对A、B、C、D四只二极管的两组输 出信号分别进行放大，然后再由一个差分放大器对这两组信号 进行比较放大，形成聚焦误差信号。聚焦正确时，光斑为一个 圆，四个光电二极管接收的光量相等，则(B + D)-(A+C)=0，聚 焦误差信号FE为零；聚集不良时，不论是光盘接近还是远离物 镜，像散图像均为一椭圆(两种椭圆图像的长轴方向不同)，接 收的光量(B+D)-(A+C)≠0，分别产生+、-聚焦误差信号，该信 号经相位补偿和驱动放大后，送至套在物镜上的聚焦线圈，使 物镜做垂直移动，从而实现良好的聚焦。

电子整机原理与维修实训——数字视听设备项目3 机芯部分的原理和检修

如图3-10所示，很多影碟机都采用了单 碟机机芯结构。
图3-10 单碟机芯
单碟机芯主要由托盘进出机构、夹持机 构、进给机构、光盘旋转机构和激光头组成。 该机芯的托盘进出机构的组成如图3-11 所示。
图3-11 托盘进出机构
托盘进出控制电路如图3-12所示。
图3-12 托盘进出控制电路
二、三碟选放式机芯的工作原理
二、激光头进给机构的代换
如图3-24所示，将影碟机机芯卸下，并将 光盘托盘拉出。
（ a）
（b）
图3-24 拉出机芯托盘
光盘托盘上有1个防滑脱的卡扣，使用一 字螺丝刀将卡扣撬开后即可将光盘托盘拉出， 如图3-25所示。
图3-25 取出光盘托盘
取下光盘托盘之后即可将主轴电机、激 光头及其进给机构的支架从机芯中取出，如 图3-26所示。
光盘托盘是由装卸光盘的驱动电机来驱动 的，如图3-16所示。
图3-16 皮带传送齿轮
图3-17所示为机芯位置检测开关。
图3-17 机芯位置检测开关
图3-18所示为机芯的内部结构 。
图3-18 机芯的内部结构
3.3 实训演练
3.3.1 3.3.2 3.3.3 代换 3.3.4 3.3.5
光盘装卸机构的检修 光盘旋转驱动机构的检修 激光头进给机构的检修与 激光头组件的检修 机芯部分的检查
图3-21所示为典型影碟机的驱动集成电 路（BA6196FP）功能框图。 该驱动集成电路有四路驱动放大器。
图3-21 集成电路BA6196FP
3.3.2 光盘旋转驱动机构的检修
将光盘放入托盘中，关闭盘仓，发现光 盘不旋转，此时应该对光盘旋转驱动机构进 行检查。 如图3-22所示，使用万用表检测主轴电 机绕组的阻值。

电子整机原理与维修实训——数字视听设备教学课件配套课件韩雪涛吴瑛韩广..


五、开机/待机控制电路
开关稳压电源电路中主要的集成电路IC1 （UC3842）的内部结构如图6-4所示。
图6-4 IC1（UC3842）的内部结构
6.3 实训演练
图6-5所示为典型影碟机的开关稳压电源 电路板。
图6-5 典型影碟机的开关稳压电源电路板
Hale Waihona Puke 在开关稳压电源的插口电路上可以看到 每个引脚输出信号的标识，如图6-6所示。
图6-6 插口电路信号输出标识
开机后，可在桥式整流二极管处检测到由 220V交流电压经整流、滤波后输出的约300V 直流电压，如图6-7所示。
图6-7 整流电压的检测
开关变压器的二次侧有多个绕组，每个 绕组的输出端都接有整流滤波电路，分别输 出相应电压，其检测方法如图6-8～图6-11所 示。
图6-8 检测整流二极管的+5V电压
图6-9 检测整流二极管的+12V电压
图6-10 检测保险电阻的+12V电压
图6-11 检测保险电阻的−12V电压
误差信号、可在误差放大器的基极上测 得，在正常工作状态下为2.8V，如图6-12所 示。
图6-12 误差信号的检测
放大后的误差信号可在误差放大器的集 电极上测得，在正常工作状态下为3.8V，如 图6-13所示。
图6-15 检测光耦的供电电压
当输出电压变化时，光耦中发光二极管 的发光强度也会变化，这样会使光耦中光敏 晶体管集电极和发射极之间的阻抗随之变化。
可以在光耦的光敏晶体管处分别检测到 集电极与发射极之间的电压值，如图6-16所 示。
图6-16 检测光耦中光敏晶体管的集电极
如图6-17所示，检测光敏晶体管的发射极。
图6-17 检测光耦中光敏晶体管的发射极

数字视听设备维修基础知识和技能(ppt 73页)


3.4.2 激光头的更换方法
要根据部件结合的原则，一环一环进行 拆卸，拆卸时一定要“顺”。
3.5 激光头故障检修实例
根据故障现象分析维修思路，掌握维修 的基本方法和一些维修技巧。
本章小结
激光头是光盘机的重要部件，出现的故 障亦较高。VCD机常用的激光头有索尼 KSS-213激光头和飞利浦的全息复合式激 光头。激光头的故障大致可分为激光二 极管故障、光路故障、光敏接收器故障 和机械故障。激光二极管故障主要是老 化或烧坏。
4.4伺服系统故障检修实例
根据故障现象分析维修思路，掌握维修 的基本方法和一些维修技巧。
本章小结
本章主要讲述VCD机伺服电路部分出现 故障时，其故障现象、原因和检修方法， 并给出了部分实例。列出了各部分主要 故障的检修流程。并通过检修实例来加 强读者对故障的分折能力。在学习本章 时，要注意如何把故障现象和故障原因 结合起来，从而培养出较强的分折故障 的能力，提高维修水平。
反向电阻为无穷大，且各二极管数值应一致。 4. 聚焦、循迹线圈的检查 (1)断线、短路 正常情况下，聚焦和循迹线圈的电阻值在8～20Ω之间 (2)烧毁 激光头最常见的故障一是脏污、二是激光管老化，对于前者清洗
后即可排除故障，对于后者，虽然可以通过更换后修复，但需要 对其位置进行精确的调整和校对（微米级精度），在目前激光头 价格已较便宜的情况下，一般是采取整体更换的方法。
2．4 光盘机的调整
光盘机调整的目的的使光盘机工作在最佳工作 状态,调整包括机械调整与电气调整两个部分。
机械调整包括:（1）转盘高度调整（激光头和 光盘间的位置关系） , （2）激光头倾角的调 整
电路调整包括:①聚焦补偿；②循迹补偿；③E ／F平衡（循迹误差平衡）；④RF电平AGC功能 （HF电平恒定）；⑤循迹增益的RF电平自动循 迹装置;6.最佳眼图;7．PLL调整 ;8.APC
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(4)RF信号测量法在1～1.5Vp-p之间 (5)激光二极管驱动电流测量法
驱动电流大于100mA，表明激光二极管已老化 严重 (可通过测量限流电阻来进行测量,限流电 阻阻值通常为10Ω )
2.光学元件的检查
激光二极管光学元件的故障有以下三个方面： (1)受灰尘、油烟的污染 (2)光学元件划伤 3.光敏接收器的检查 光敏接收器正常情况下各光电二极管正向电阻应在5～10kΩ之间
第3章 激光头故障的检修
3．1 激光头的结构和基本工作原理 3．2 激光头损坏引起的故障现象及原因 3．3 激光头的检修方法 3．4 激光头更换 3．5激光头故障检修实例
3.1 激光头的结构和基本工作原理
3.1.1 基 本 组 成
3.1.2 索尼KSS-213型激光头
3.1.3 飞利浦全息照相复合激光头
3．4激光头的更换
3．4.1激光头代换的原则 1.激光电流相同的原则 由于不同的激光头APC电位器阻值差值大,所以
，而APC阻值小会导致电流太大,烧毁激光二极 管，所以，更换要小心。 2.伺服电流相当的原则 3．代换激光头后，可能引起各种参数的变化 ，维修者应对循迹平衡、循迹增益、聚焦偏置 等重新调试一次。
第1章 数字视听设备维修 的基础知识与技能
1．1 数字视听设备使用常识 1．2 常用维修工具和仪器设备的用途及
使用方法 1．3 检修前的准备及注意事项 1．4 光盘机各部分电路的信号特点 1．5 光盘机一般检修方法
1.1 数字视听设备使用常识
掌握常用数字视听设备的连接方法。 正确使用数字视听设备。
1.4 光盘机各部分电路的信号特点
1. 数字信号特点
可分为时钟信号，数据信号，控制信号，状态信号等 。
只有信号为固定电平时可用万用表直流档准确测试 ，其它仅能大概判别信号的有无。所以最好用示波器.
2. 光盘机中的信号特点 (1) 光盘机从光头读取到EFM放大器，只能用示波器
测量。 以测量“眼图”配合荧光指示板的显示来判断其 工作正常与否。
1.2 常用维修工具和仪器设备的 用途及使用方法
(1)万用表： (2)示波器： (3)频率计数 器： (4)信号发生器： (5)电感电容表 ：
1.3 检修前的准备及注意事项 1. 注意清洁。
2. 防激光影响人体。 3. 拆卸安装必须按序拆卸,逆序安装。 4. 防静电。 5. 调节器件调整一定要小心。 6.更换器件也要防静电。 7.维修注意先易后难。
2．4 光盘机的调整
光盘机调整的目的的使光盘机工作在最佳工作 状态,调整包括机械调整与电气调整两个部分 。
机械调整包括:（1）转盘高度调整（激光头和 光盘间的位置关系） , （2）激光头倾角的调 整
电路调整包括:①聚焦补偿；②循迹补偿；③E ／F平衡（循迹误差平衡）；④RF电平AGC功能 （HF电平恒定）；⑤循迹增益的RF电平自动循 迹装置;6.最佳眼图;7．PLL调整 ;8.APC
2．3 光盘机的故障范围判断
1． CD 部 分 的 检 修 流 程
2．解处理及其后部分的检修
（1）当出现声图全无时，应检修MPEG解码器 。
（2）当声音和图像只出一种，则根据解码互 锁的原则，问题不在解码电路，而在解码输出 以后，包括解码至DAC电路的引线，DAC本身 和辅助工作条件（时钟、同步信号参考电压等 ），DAC以后的视频编码和编码工作条件（复 合同步信号、彩色副载波振荡、电源等），输 出放大电路等。
，反向电阻为无穷大，且各二极管数值应一致。 4. 聚焦、循迹线圈的检查 (1)断线、短路 正常情况下，聚焦和循迹线圈的电阻值在8～20Ω之间 (2)烧毁 激光头最常见的故障一是脏污、二是激光管老化，对于前者清洗
后即可排除故障，对于后者，虽然可以通过更换后修复，但需要 对其位置进行精确的调整和校对（微米级精度），在目前激光头 价格已较便宜的情况下，一般是采取整体更换的方法。
第2章 光盘机故障检修基础
2．1 光盘机的工作流程 2．2 光盘机的故障检修步骤 2．3 光盘机的故障范围判断 2．4 VCD视盘机的调整
2．1 光 盘 机 的 工 作 流 程
2．2 光盘机的故障检修步骤
1． 询问用户 2．根据检修程序和经验确定故障范围 3．测试找出故障元件 4．测试调整试机
(2) 从DSP输出到D/A转换器之前的数字码信号，可 观看万用表指示或示波器显示的变化来判断线路上信 号的存在与否。
(3) 自音频和视频D/A转换器之后用万用表和示波器 。
(4) 电路中的状态信号)，可用万用表测量其是否正常
1．5 光盘机一般检修方法
1．直观检查法 2．万用表测量法 3．波 形测试法 4．替换法 5．分割法 6．调整 法
本章小结
在维修VCD播放机和CD唱机以前，一定要前 掌握有关的理论知识，能够分析相应的电路， 进行相应的检查。
在进行故障维修前，要先了解VCD播放机的工 作流程，结合方框图结构，能够根据故障判断 可能的故障部位。
VCD播放机的故障可分为CD部分故障和解压 处理及其后部分故障。在维修时，如果播放盘 片时显示屏显示计时正常，光盘旋转正常，则 是解压处理及其后部分故障，否则是CD、 VCD公用部分故障。同时，利用VCD有声图共 锁的特点，还可以判断VCD解码器是否损坏。
3.2 激光头损坏引起的故障现象 及原因
光盘不转 2．读不出目录（TOC） 3．挑盘 4．读曲目很慢或选曲不准确 5.正向或反向飞转 6.跳槽或不过槽
3.3
激光头的检修方法
1.激光二极管的检测
(1)直观检查法
(2)激光功率测量法读数应为0.13～0.3mW
(3)阻值测量法正常情况下，激光二极管的正向 电阻约为12～36kΩ，反向电阻为无穷大
本章小结
1. 在进行光盘机故障维修前，要先了解光盘播 放机的工作流程，结合方框图结构，能够根据 故障判断可能的故障部位，做到有的放矢；拆 卸元器件要切断电源；要先易后难；要注意防 静电；防灰尘；防激光伤害眼睛；忌乱调整。
2. 光盘机是以数字信号处理为主要工作方式， 光盘机中的数字化音频信号、视频信号和控制 信号的判别，一般要通过示波器测试。万用表 直流档仅能测试高低电平，或大体判别数字信 号的有无。
