1.有线数字电视基础知识
21
实践证明只要有线电视网络符合系统指标,不管 是哪一类网络的拓朴结构,单向还是双向网,都 能传输DVB—C数字有线电视信号,它们的区别 只不过是哪一种拓补结构的可靠性,性能指标和 拓展性更好,这当然是分布式HFC网络.因为分 布式HFC网络有完整的冗余保护体系,所以它有 较高的可靠性和良好的网络性能指标,更重要的 是它有良好的拓展性,其总前端和分布式的各个 分前端,可以分布式安装交互式数字电视的视频 服务器,它能有效地克服因交互式数字电视所产 生的视频服务器和网络的瓶颈,为开展交互式数 字电视提供了良好的网络平台.
7
DVB-C(ETS 300 429)数字有线广播电视 系统标准以有线电视网作为传输介质,应 用范围广.它具有16,32,64,256QAM 等多种方式.采用64QAM正交调幅调制时, 一个PAL通道的传送码率为/s,还 可供多套节目复用.系统前端可从卫星和 地面发射获得信号,在终端需要电缆机顶 盒.
16
(3)信号输出部分 信号输出部分得到已经处理的信息后,把 它变成传输网络所需的信号格式,典型的 64QAM调制器用于有线电视网.在调制器 的使用中,对输出电平和频率的设置调试 非常重要.
17
在整个有线电视前端系统的信号输出部分,模拟 信号和数字信号是混合输出的.数字有线电视的 64QAM调制,具有类似双边带的特征,它们的峰 值功率和平均功率是不同的,根据计算和实践的 经验,通常数字调制器的输出电平比模拟调制器 的输出电平低10dB.另外,前端模拟与模拟相邻 频道,数字与数字相邻频道之间电平差不要超过 土0.5dBV. 由于模拟信号和数字信号的调制方式不同,因此 它们的输出频率的设置也有所不同.模拟电视调 制器的频率是按图像载波频率设置的,而数字电 视调制器的频率要按照该频道的中心频率来设置.

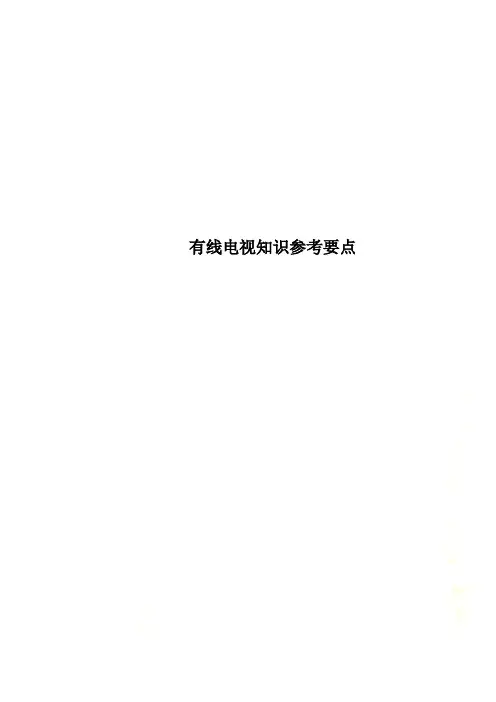

有线电视知识参考要点
有线电视知识参考要点有线电视知识参考要点1．英文缩写(仅供参考）CNR CTB CSO BRAS BOSS IPCC EPG NGB SDH OTN ATM STB CATV OTDR GPON EPON DCAS ODN OLT OTT EMM ECM HDTV BC IC VOD NVOD TSSNR MER BER EVM SI PSI TSoC PDK CW SK PPV IPPV SDV FTTX EDFA PDFA MSTP QoS DWDM MPLS P2P TDM MAC DBA LLC MPCP LLID TDMA CM CLT CNU MIMO OFDM SNMP BAT EIT NIT CAS DCAS DFB SPTS MPTS2．“三网融合”的实质是业务融合？网络融合？3．《“宽带中国”发展战略》主要内容和颁布时间4．中国广播电视网络有限公司挂牌成立时间5．广播电视网的传输信道通6．有线电视系统干线传输方式7．有线电视系统基本组成8．视频业务从单业务到全业务形式的主要类型9．下一代广播电视网（NGB）“云”平台组成？“管”有哪些？“端”有哪些？10．NGB有线广播电视网络组成11．数字电视频道和模拟电视频道的频率标注方式的主要区别在哪里？12．增补频道的概念13．我国的有线电视系--统基础热噪声的电平14．载噪比的计算。
例2-1 p3115．什么是ASK、PSK、FSK、QAM，识图16．64QAM的符号率在8MHz，滚降系数为0.18，那么最高数据传输速率为其中有RS(188，204)编码，有效传输数据速率？17．有线电视系统1310nm波长的光发射机单程传输距离18．根据星座图判别对应故障19．根据电视图像推测指标问题20．数字电视信号在调制之前要进行随机化处理的原因21．卫星接收天线，正馈（前馈、后馈）、偏馈，馈源，高频头22．有线数字电视前端主要作用23．调制输出相邻频道的电平差的要求24．数字电视前端主要设备25．复用器进行节目复用需要考虑余量的问题26．视频会议系统图27．同密是指通过同一种加扰算法和控制字使多个条件接收系统一同工作一种加扰方式。
数字电视基础知识
数字电视基础知识数字电视，也称作数字化电视，是一种利用数字技术传输并接收图像及声音信号的电视系统。
它通过将图像和声音信号转换为数字信号，然后使用数字信号传输的方式，实现高清晰度、高音质和更多功能的电视观看体验。
数字电视的基础知识包括以下几个方面：1. 数字电视信号传输方式：数字电视信号主要通过有线电视、卫星电视和数字地面电视等方式进行传输。
有线电视通过有线传输网络将数字电视信号传送到用户家庭电视机；卫星电视通过卫星上行和下行方式实现信号传输；数字地面电视通过地面传输网络将数字信号传送到用户电视机。
2. 数字电视信号编码：数字电视信号主要通过压缩技术进行编码。
常见的数字电视信号编码标准有MPEG-2、H.264（MPEG-4 AVC）和H.265（HEVC）等。
这些编码方式可以将原始的图像和声音信号进行压缩，减小信号数据的大小，提高传输效率。
3. 数字电视信号解码：数字电视信号在接收端需进行解码才能还原为图像和声音信号。
接收端的电视机或机顶盒等设备负责解码信号，并通过电视屏幕和音频设备播放解码后的信号。
解码后的信号质量决定了观看体验的清晰度和音质。
4. 数字电视的高清晰度和多媒体功能：与传统模拟电视相比，数字电视拥有更高的画质和音质。
高清晰度（HD）电视能够提供更细腻、清晰的图像细节，使观众能够享受到更真实的观看体验。
此外，数字电视还具有多媒体功能，例如可进行电子节目指南、录制和回放节目、网络连接等。
5. 数字电视的互动功能：数字电视通过网络和交互设备，使用户能够与电视节目进行互动。
例如，用户可以通过遥控器或语音指令进行点播、上网、游戏、购物等操作。
数字电视的互动功能丰富了观众的电视观看体验，增加了其参与度。
总的来说，数字电视基础知识涉及数字信号传输、编解码方式、高清晰度和多媒体功能、互动功能等方面。
数字电视的发展不仅为观众提供更高质量的电视观看体验，还为广电产业和相关技术领域提供了新的商机和发展空间。
数字电视基础知识
信道资源利用率大大提高 提供其他增值业务：数据广播，视频点播，电子商务，软件下载，电 视购物，…… 为“三网融合”提供了技术上的可能性。
3. 数字电视分类
HDTV：图像分辨率1920×1080（16：9） SDTV：图像分辨率720×576（PAL） 720×480（NTSC） LDTV：VCD级图像分辨率
分量编码取样频率
亮度信号取样频率：足够小的混叠噪声fs=（2.2～2.7）fm fm =5.8-6 MHz fs≥12.76～13.2 MHz 满足行锁相采样 fs=mfH, m为整数 使525/652行兼容（525行/60场 625行/50场） 要采用同一取样频率 在13.2MHz附近，只有 13.5MHz=15625Hz×864 (625/50) =15734.264 Hz×858 (525/60) 亮度信号取样频率取样13.5MHz
四.有线数字电视技术基础
1.有线数字电视信号传输等级及传输系统模式
1）传输等级 LDTV，SDTV，HDTV 2)传输系统模式 电缆传输——PCM方式 光纤传输——SDH方式 光纤 — 同轴混合传输——HFC数字调制方式
2．有线数字电视的主流标准与方式
1) 标准：DVB-C
ATSC-16VSB，ATSC-64QAM
GB/T17975.1-2000 信息技术 运动图像及其伴音信号的通用编码 第1部分系统 GB/T17975.2-2000 信息技术 运动图像及其伴音信号的通用编码 第2部分视频 GB/T17975.3-2000 信息技术 运动图像及其伴音信号的通用编码 第3部分音频 GB/T17881-1999 广播电视光缆干线同步数字体系(SDH)传输 接口技术规范 GB/T17953-2000 4：2：2数字分量图像信号接口 ISO7816 智能卡接口规范
数字电视基本知识
数字电视基本知识------------------------------------------------------------------------------------（一）数字电视基础业务1、什么是数字电视？数字电视就是指从演播室的节目采编制作到发射、传输、接收的所有环节都是使用数字电视信号或对该系统所有的信号传播都是通过由0、1数字串所构成的数字流来传播的电视类型。
其信号损失小，接收效果好。
与模拟电视相比，数字电视具有图像质量高、节目容量大(是模拟电视传输通道节目容量的10倍以上)和伴音效果好的特点。
它是一个以音视频为主，同时可以承载综合业务的数字平台。
其具体传输过程是：由电视台送出的图像及声音信号，经数字压缩和数字调制后，形成数字电视信号，经过卫星、地面无线广播或有线电缆等方式传送，由数字电视接收后，通过数字解调和数字视音频解码处理还原出原来的图像及伴音。
因为全过程均采用数字技术处理，因此，信号损失小，接收效果好。
观众家中音画质量与播出机房一致，原汁原味无损传输。
通过数字电视的综合业务平台，可以获得更丰富精彩的娱乐和资讯及各类便民业务拓展。
2、有线数字电视与模拟电视相比有哪些优势？有线数字电视的优势在于：（1）清晰度高、音频效果好。
电视图像及收听到的声音质量非常接近演播室水平。
（2）强大的抗干扰能力：不易受外界干扰，避免了串台、串音、噪声等影响。
（3）频道数量成倍增加。
传播一个模拟电视频道的带宽，可传输4-8套质量较高的数字电视节目，频道数量最多可高达四五百个，针对每一位用户喜好的专业频道越来越多，可选度也就越高。
（4）服务领域极大拓宽。
数字电视不仅可以提供节目、公共服务，还可以提供电子节目指南、天气、交通、股票等多种信息。
电视、互联网、语音等多种资讯服务融合也将陆续实现，用户可以在电视上随心所欲点播电影、电视剧、专栏、热门音乐、精彩赛事等各类节目。
3、什么是数字电视机顶盒？数字电视机顶盒是数字电视的基础设施之一，是接收数字电视信号的基本设备，它对经过数字化压缩的图像和声音信号进行解码还原，通过电视显示器和音响设备给用户提供高质量的电视节目。
有线电视概况
噪声、信噪比及噪声系数
噪声是一切干扰和破坏有用信号的无用信号的 泛指。在有线电视系统中,它不仅会影响图像的清晰 度,在屏幕上出现“雪花”或杂乱的干扰条纹,严重时 甚至会淹没信号。因此对于整个系统来说,噪声是一 个重要的指标
噪声产生的来源有系统内部的,也有系统外部的。 系统内部噪声主要是由于各种元器件导电特性而产 生的随机噪声,包括电阻的热噪声、晶体管的散弹噪 声以及低频噪声等。外部的噪声也称为干扰,主要有: 天电干扰、其它电台发射的电磁波、工业干扰以及 天线热噪声等。天电干扰是指由于大气层内各种自 然现象(例如雷雨放电)引起的干扰;工业干扰是指由 于各种电气设备产生的电火花而引起的干扰;天线热 噪声是由于天线周围介质的热运动产生的电磁波辐 射,由天线接收进来而形成的噪声,在具有接收天线的 系统中,它是一项主要的噪声源,通常无论有线电视系 统性能的好坏,在接收天线输出端至少要有2.4dBμV 大小的噪声,从而限制了信号的最低接收电平。
式中 Gp ——相对功率电平; Gu ——相对电压电平; P ——测量点的功率; P0 ——进行比较的基准功率; U ——测量点的电压; U0 ——进行比较的基准电压。
相对电平用来表示两个同类物理量的比值。注 意,这里只是表示一个比值,而不表示一个有确定数 值的物理量。由上述定义可以得出:
(1)当P>P0,则Gp>0,记为+dB,表示测量值大于基准值。 (2)当P<P0,则Gp<0,记为-dB,表示测量值小于基准值,不能误解 为测量值为负。 (3) 当P=P0,则Gp=0,记为0dB,表示测量值等于基准值,不能误 解为测量值也为零。
2 载噪比
在有线电视系统中,大部分传输信号都是高频载波信 号(射频信号),因此常使用载噪比这一概念,其定义为 信号载波功率和噪声功率之比,也用分贝表示,其公式 为: 载噪比=10lg(C/N) dB (1-7) 式中 C——信号载波功率; N——噪声功率。 载噪比与信噪比的关系为: C/N(dB)=S/N(dB)+6.4(dB) (1-8) 即载噪比电平比信噪比电平高6.4dB。在接收机中, 检波级以前用载噪比表示,检波级以后可用信噪比表 示。
有有线电视系统基础知识
有线电视系统基础知识有线电视是用高频电缆、光缆、多路微波或其组合来传输，并在一定的用户中分配和交换声音、图像、数据及其它信号的综合信息系统。
基本提纲一、概述二、有线电视网络的组成三、相关基础知识一有线电视网络的概况1、有线电视网络的发展历程◆公共天线系统（Master Aerial Television, 简称MATV）这一期间技术的发展相应的也就集中在信息处理技术（如何使多个频道相混合时相互之间的影响减小）和较远距离传输技术（如何提高放大器性能，增加放大器的串接级数）等方面。
◆有线电视系统（Cable Television,简称CATV ）在这一发展阶段，CATV的信号传输方式经历了从全频道传输方式到隔频道传输方式到邻频道传输方式的历史性变迁，传输手段也在发生着变化。
从过去纯粹地使用同轴电缆，发展到开始使用光纤。
◆现代双向交互系统有线电视系统具有双向传输能力和交互功能成为了技术发展的主要方向有线电视发展到今天，无论是其系统组成、技术手段，还是其系统规模、服务功能，各方面都发生了翻天覆地的变化。
综合信息服务功能的信息网络体系。
2、有线电视网络的特点有线电视网络的优势主要体现在以下几个方面：◆实现广播电视的有效覆盖◆图像质量好，抗干扰能力强◆频道资源丰富，传送的节目多◆宽带入户，便于综合利用◆能够实现有偿服务3、有线电视网络的发展趋势未来的有线电视网络应该是一个所谓的全方位服务网。
它必须完美地将现有的通信、电视和计算机网络融合在一起，在一个统一的平台上承载着包括数据、话音、图像、各种增值服务、个性化服务在内的多媒体综合业务，并智能化地实现各种业务的无缝连接。
从技术上讲，有线电视网络发展趋势可以概括为：◆数字化：数字化处理、传输、存储和记录◆综合化：数据、语音、视频于一体的宽带综合业务平台。
◆网络化：形成统一有线电视网络体系；与其他网络互通互联◆智能化二有线电视系统的基本组成1、有线电视系统物理模型◆有线电视系统是一个复杂的完整体系，它由许多各种各样的具体设备和部件按照一定的方式组合而成。
数字电视基础知识
MPEG-2 视频：352X240到1920X1080（四级五配置11种模式） 音频：支持5.1声道和7.1声道等多种模式 速率：从4Mbps~80Mbps 应用领域：数字电视、HDTV、DVD
MPEG-4 专门针对多媒体应用的图像编码标准 MPEG-7 基于内容表示的标准，应用于多媒体信息的搜索、过滤、组织 和处理 （还未完成）
图：码流中数据包的传送 …… 视频包 音频包 空包 SI包 视频包 空包 SI包 ……
VOD（视频点播）；
见下页的解释
NVOD（准视频点播）；
数据广播（浏览局方限定的一些网页）；
等等……
VOD业务和NVOD业务
VOD（Vedio On Demand）业务 : VOD就是实时视频点播业务，当用户想观看某个节目时，通过回传网络订购 该节目，电视台立刻为此用户专门开设一个传输通道，于是用户可以马上收 看该节目，网络上的流媒体电影就可以看作为视频点播的一种。
– 针对错误少的环境，例如交互式多媒体
– 分组长度可变一般比较长
比如存在硬盘上
• TS (Transport Stream) 传输流
的媒体文件 \DVD光盘等
– 针对易发生错误的环境将多个独立时间基点的
多道节目合成单独的数据流，属于同一套节目
的各个PES分组具有相同的时间基点,长度188个
字节。
为什么与分组（包）长度有关呢？
缩略语
下面这些常用的缩略语在后面会经常出现，
您可以先浏览一遍，后面具体碰到了再回来查阅。
• 缩略语：
– TS
传输流 Transport Stream
– PCR
节目参考时钟 Program Refrence Clock
– PSI
MPEG-4 专门针对多媒体应用的图像编码标准 MPEG-7 基于内容表示的标准，应用于多媒体信息的搜索、过滤、组织 和处理 （还未完成）
图：码流中数据包的传送 …… 视频包 音频包 空包 SI包 视频包 空包 SI包 ……
VOD（视频点播）；
见下页的解释
NVOD（准视频点播）；
数据广播（浏览局方限定的一些网页）；
等等……
VOD业务和NVOD业务
VOD（Vedio On Demand）业务 : VOD就是实时视频点播业务，当用户想观看某个节目时，通过回传网络订购 该节目，电视台立刻为此用户专门开设一个传输通道，于是用户可以马上收 看该节目，网络上的流媒体电影就可以看作为视频点播的一种。
– 针对错误少的环境，例如交互式多媒体
– 分组长度可变一般比较长
比如存在硬盘上
• TS (Transport Stream) 传输流
的媒体文件 \DVD光盘等
– 针对易发生错误的环境将多个独立时间基点的
多道节目合成单独的数据流，属于同一套节目
的各个PES分组具有相同的时间基点,长度188个
字节。
为什么与分组（包）长度有关呢？
缩略语
下面这些常用的缩略语在后面会经常出现，
您可以先浏览一遍，后面具体碰到了再回来查阅。
• 缩略语：
– TS
传输流 Transport Stream
– PCR
节目参考时钟 Program Refrence Clock
– PSI
有线电视基础知识
有线数字电视基础知识一、有线电视概述1、电视信号的传输形式就电视技术的原理而言，传送活动景像的电视系统，通常由摄像、信号处理、传输、显像等部分组成。
图像信息的顺序传送原理，是电视信号产生的基础。
其基本方法是将要传送的图像分解为许多像素，将各像素的特征，如亮度和颜色按一定的顺序和方法转变为电信号的幅度和时间序列，依次传送和处理，并附加表示各像素相对位置的特征信号——同步信号，以便于在接收端电—光信息还原时像素的再现定位，这就是电视技术中电视信号的产生原理。
对于这种包含全部图像信息的全电视信号，其传输的基本形式可分为以下三种方式。
（1）基带传输是通过传输线或其它媒介直接传输基带信号。
一般应用在视频设备比较集中的地方。
（2）无线电视传输即将基带电视信号和伴音信号通过幅度调制的信号变换处理方法，调制在射频载波上，以便由后者通过适当的天线以高频电磁波形式幅射出去。
对于无线传输方式的接收端来说，要通过各种形式和规模的接收天线设施来提高接收信号的强度和质量，信号还原的水平因人因地而异，不能做到一致的效果和普遍的稳定。
（3）有线电视传输将一定幅度的全电视信号经射频调制处理后，把具备全部声像信息特征的射频载波信号，通过有形的传输媒介，如同轴电缆、光纤等介质构成的线路网络形式来进行传输处理的方式。
由于无线广播电视因其固有的开路发射特点而带来的种种弊端，如节目源增加要扩展频道的数量，其结果又受到频率分配的限制。
而有线电视可以在前端演播室利用录像机等设备的视频节目，以及卫星电视信号、微波中继信号等各类基带视听信息加以选择、处理、解调、调制等，再经电缆分配系统传送给闭路系统网络内所覆盖的广大用户。
这种不受频率使用法规的局限、不受自然环境干扰的电视信号传输形式，得到了迅速的发展，支持其设施发展的基础产业也逐渐形成，推动了用同轴电缆作为传输线路媒体并具有处理多路多功信号特点的电缆电视系统。
随着光纤设备的技术运用，网络的覆盖途径和范围更加扩大，系统的功能和网络管理又列入了自动调节控制技术，智能型计算机技术和各种辅助工程技术，在有线电视系统信息来源的新技术运用方面发展也很快。
有线电视基础知识大全
有线电视基础知识第一部分：有线电视部分一、有线电视系统由哪几部分组成？有线电视的组成: 信号源、前端、干线传输系统、用户分配系统1、信号源：是有线电视的信号的源头。
我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目）2、前端：也就是有线电视的总机房。
前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。
分前端主要由光接收机、光发射机、光分路器等设备组成。
3、干线传输系统：作用是利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。
干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。
4、用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。
用户分配网络结构有树枝型、星型、混合型三种结构。
光接收机：作用是将干线系统传输的光信号转变成电信号。
放大器：作用是将电缆的衰减进行放大补偿。
放大器一般分为高电平放大器、中电平放大器、低电平放大器。
高电平放大器用于天线放大器，用户放大器，增益大在40dB 以上，信噪比较差，输入低60dB 。
特点：低输入，高输出中电平放大器用在支干线上，增益在25-30dB ，信噪比较好。
低电平放大器用在前端或主干线上，增益在18-25dB ，信噪比最好放大器供电分为60伏内供电和220伏市电两种。
我们网络现用的以60伏内供电为主。
放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。
入户电平值应在65--80db,我们现在对于施工队的要求是70db正负3db .电缆：我们系统现在所用的电缆有-9、-7、-5三种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• DVB标准的核心是：系统采用MPEG压缩的音频、 视频及数据格式作为数据源；系统采用公共 M共P的E用G—于2描传述输广流播（节T目S）的复系用统方业式务；信系息统用采（用SI公）； 系统的第一级信道编码采用 R-S前向纠错编码保 护；调制与其它附属的信道编码方式，由不同的 传输媒介来确定；使用通用的加扰方式以及有条 件接收界面。
25
四、有线数字电视的优点
• （1）图像传输质量较高，距离远。模拟电视图像 信号在传输过程中，要受到传输信道特性（幅频 特性、微分增益、微分相位特性）和噪声干扰等 的影响，质量不高，而且经过多次转换传输，通 道特性和噪声干扰等影响积累，导致图像质量的 进一步下降，而这些影响对于数字电视信号来说， 有些是不存在的。数字电视信号在传输过程中， 多次中继（或复制）后不会发生干扰和噪声的积 累，同时可采用纠错编码技术，收端图像质量较 好，基本保持与发端一致，且传输距离不受限制。
11
• 数字卫星接收应选用带ASI标准基带数字信号传输 接口的综合IRD（符合MPEG-2／DVB标准）数字 卫星接收机。这就保证了与各种设备之间，以及 与其它公司的设备之间的相互连接性。
• 视频服务器主要有存储系统和建立在这之上的各 种控制器管理系统组成，其目的是实现压缩媒体 数据的存储以及按请求进行媒体信息的检索和传 输。视频服务器与传统的数据服务器在很多方面 有显著不同，需要解决许多问题，来支持各种功 能的实现。
8
三、有线数字电视系统平台的结构
• DVB—C（Digital Video Broadcast—Cable） 即有线数字视频广播，它是由前端系统、 网络系统、用户终端三大部分组成，其中， 前端系统是整个有线数字电视系统的核心， 网络是系统的基础平台，用户终端是实现 最终的结果。
9
1．前端系统
• 前端系统是有线电视网络的信息源、交换中心， 其地位和作用是不言而喻的，而今天的数字电视 前端包含的内容却更加广泛。数字电视的前端系 统一般由数字卫星接收机、视频服务器、编解码 器、复用器、QAM调制器、各种管理服务器以及 控制网络部分等设备组成。数字电视前端系统一 般可分为四个主要部分，即信号输入部分、信号 处理部分、信号输出部分和系统管理部分，每一 个部分都有其特定的功能，最终组成完整的数字 电视前端。
3
• 我国数字电视产业发展采取何种模式，将 对产业化进程和市场启动产生重要影响， 大多数认为：我国的数字电视市场启动应 “以有线为主要传输手段，通过高清带动 产业发展，以卫星解决边远覆盖”。
4
一、有线电视系统的组成
• （1）信号源和机房设备。 • （2）前端设备。 • （3）传输网络。 • （4）分配网络。 • （5）用户终端。
24
• （4）因特网接入和电子邮件：数字机顶盒 可通过内置的电缆调制解调器方便地实现 因特网接入功能。用户可以通过机顶盒内 置的浏览器上网，发送电子邮件。同时机 顶盒也可以提供各种接口与PC相连,使用 PC接入因特网。（5）有条件接收：有条件 接收的核心是加扰和加密，数字机顶盒应 具有解扰和解密功能。
有线数字电视基础知识
金塔电视台有线电视中心 2006.11.20
1
• 伴随着电视广播的全面数字化，传统的电 视媒体将在技术、功能上逐步与信息、通 信领域的其它手段相互融合，从而形成全 新的、庞大的数字电视产业。这一新兴产 业已经引起广泛的关注，各发达国家根据 自己的国情，已分别制定出由模拟电视向 数字电视过渡的方案和产业目标。数字电 视被各国视为新世纪的战略技术。数字电 视成了继电信引爆IT之后的又一大“热点”。
12
• （2）信号处理部分 • 信号处理部分包括：解扰、复用、SI处理等，它
是数字前端的核心。在这部分主要完成的是对所 有节目进行解扰、截取、复用等处理。服务信息 随时更新，以保证正确地引导机顶盒的正常工作， 并且所有的应用数据均能正确地插入。在模拟前 端中，若要增加一套节目上，只需简单地将一台 接收机与一个调制器相连接就可以了；在数字前 端中，增加一套节目是以虚拟方式进行的，该节 目是被加到某个复用器中，至于在整个通路中的 什么地方加入的并不重要，机顶盒会自动地用每 个传输流的SI服务信息找到它。另外，信号处理 部分的管理，必须采用集成的管理系统，在所有 的前端处理部分，均以ASI作为标准接口，这样以 后就能容易地增加任何厂商所提供的设备，具有 良好的兼容性。
21
• 实践证明只要有线电视网络符合系统指标，不管 是哪一类网络的拓朴结构、单向还是双向网，都 能传输DVB—C数字有线电视信号，它们的区别 只不过是哪一种拓补结构的可靠性、性能指标和 拓展性更好，这当然是分布式HFC网络。因为分 布式HFC网络有完整的冗余保护体系，所以它有 较高的可靠性和良好的网络性能指标，更重要的 是它有良好的拓展性，其总前端和分布式的各个 分前端，可以分布式安装交互式数字电视的视频 服务器，它能有效地克服因交互式数字电视所产 生的视频服务器和网络的瓶颈，为开展交互式数 字电视提供了良好的网络平台。
13
• 传输流解扰器可以是基于嵌入的内置解扰，也可 以是开放标准的，象DVB的公共界面（CI）或美 国的Open Cable标准。在这两种标准中，那些与 某种CA系统有关的特定因素都与机顶盒的合用部 分无关，而是放在可插／取的PCMPIA卡上。这 种TS解扰技术的最大优点是，能很容易改变CA 系统，并无须变换完全的解扰设备。
15
• 服务信息SI表与节目特定信息PSI表对机顶盒正常 工作是很关键的，那些仅与它们所在的传输流有 关的表称为“现行表”，复用器重建传输流时对 “现行表”进行实时处理，而那些在同一网络中 有关其它传输流信息的表，则必须由其它设备处 理，同时这些设备应能与系统中所有的复用器进 行通信。只有这样，所有的表才能在所有的传输 流中保持一致。另外，EPG发生器也很重要、用 该发生器可以建立与排序那些EPG（电子节目表） 所需数据的表。它对机顶盒的使用是必不可少的。
• 在数字前端，备份是必要的。一般在数字电视系 统中的备份可按所接收节目的重要性来考虑。重 要的部份可以采用1：1自动切换的热备份。其它 部位可用n：1自动切换备份满足系统的可靠性。 这样既满足了系统备份的要求，又节约系统的投 资成本。
14
• 复用是数字前端中的一个重要组成部分。它将所 有接收到的信号以多个ASI传输流的方式加到复用 器的输入，再将所需要的节目从传输流中提取， 然后再将提取的所有节目建立一个新的TS传输流， 再加上附加信息以便引导机顶盒的正常接收和解 码。复用处理可以重新组织与更新他所取得节目 的服务信息（SI）。复用的另一重要特点是，能 让输出传输流自动跟随输入信号的诸多变化，及 时地将这些变化反映到输出的传输流中去。
• 系统管理必须能实时地了解前端输入和输出的工 作状态．能够监视输入信号和输出信号及所需节 目的有无和质量。所有的设备之间都是用DVB— ASI作为基带数字信号传输的连接，并可使用任何 基于SNMP的管理系统。对于CA有关的功能，应 采用公共界面和DVB同密标准。
19
2．网络部分
• 有线电视HFC(光纤同轴电缆混合网)网络的 拓朴结构一般有星型结构、树型结构和星 树型混合结构、以及两级光链路级联的双 星型结构。
7
• DVB-C（ETS 300 429）数字有线广播电视 系统标准以有线电视网作为传输介质，应 用范围广。它具有16、32、64、256QAM 等多种方式。采用64QAM正交调幅调制时， 一个PAL通道的传送码率为41.34Mb/s，还 可供多套节目复用。系统前端可从卫星和 地面发射获得信号，在终端需要电缆机顶 盒。
16
• （3）信号输出部分 • 信号输出部分得到已经处理的信息后，把
它变成传输网络所需的信号格式，典型的 64QAM调制器用于有线电视网。在调制器 的使用中，对输出电平和频率的设置调试 非常重要。
17
• 在整个有线电视前端系统的信号输出部分，模拟 信号和数字信号是混合输出的。数字有线电视的 64QAM调制，具有类似双边带的特征，它们的峰 值功率和平均功率是不同的，根据计算和实践的 经验，通常数字调制器的输出电平比模拟调制器 的输出电平低10dB。另外，前端模拟与模拟相邻 频道、数字与数字相邻频道之间电平差不要超过 土0.5dBμV。
• 早期的HFC网一般均采用星型、树型结构 或星树型混合结构。它只有一个前端，把 所有信号都由前端通过光纤和同轴电缆向 下辐射，即集中式HFC网络。
20
• 目前，国际、国内普遍采用的是两级光链 路级联的双星型结构。它是由总前端和分 前端通过一级光链路采用1550nm光发射机 以双星型光纤结构环型路由的方式组成的 物理环型自愈网，二级光链路利用1310nm 光发射机以星型光纤结构，将信号送到各 光节点，然后进入电缆分配系统，形成完 整的HFC网络。即分布式HFC网络。
5
二、有线数字电视的标准
• 目前，美国、欧洲和日本各自形成三种不同的数 字电视标准。美国的标准是ATSC（先进电视制 式委员会）；欧洲的标准是DVB（数字视频广 播）；日本的标准是ISDB（综合业务数字广播）。 DVB 数字广播传输系统利用了包括卫星、有线、 地面等所有通用电视广播传输媒体。它们分别对 应的DVB标准为DVB-S、DVB-C、DVB-T等 。 2001年国家广电总局已颁布行业标准：《有线数 字电视广播信道编码和调制规范》，该标准等同 于DVB-C标准。行标的制订有利于我国有线数字 电视的推进。
2
• 目前美、欧、日的数字电视产业已经启动， 其模式各不相同。美国数字电视产业模式 的主要特征是：大力推广数字高清晰度电 视业务，以强制措施主推地面广播，卫星、 有线传输同步跟进。英国模式的主要特点 是：只推标清电视业务，同时采用卫星、 地面、有线传输手段全方位覆盖，但对地 面广播似有重点倾斜。日本模式的特点是： 通过卫星覆盖推广高清电视业务，地面广 播进度较慢。
6
• DVB标准提供了一套完整的、适用于不同媒介的 数字电视广播系统规范。DVB选定ISO／IEC MPEG—2标准作为音频及视频的编码压缩方式， 对信源编码进行了统一，随后对MPEG—2码流进 行打包形成传输流（TS），进行多个传输流复用， 最后通过卫星、有线电视及开路电视等不同媒介 传输方式进行传输。
25
四、有线数字电视的优点
• （1）图像传输质量较高，距离远。模拟电视图像 信号在传输过程中，要受到传输信道特性（幅频 特性、微分增益、微分相位特性）和噪声干扰等 的影响，质量不高，而且经过多次转换传输，通 道特性和噪声干扰等影响积累，导致图像质量的 进一步下降，而这些影响对于数字电视信号来说， 有些是不存在的。数字电视信号在传输过程中， 多次中继（或复制）后不会发生干扰和噪声的积 累，同时可采用纠错编码技术，收端图像质量较 好，基本保持与发端一致，且传输距离不受限制。
11
• 数字卫星接收应选用带ASI标准基带数字信号传输 接口的综合IRD（符合MPEG-2／DVB标准）数字 卫星接收机。这就保证了与各种设备之间，以及 与其它公司的设备之间的相互连接性。
• 视频服务器主要有存储系统和建立在这之上的各 种控制器管理系统组成，其目的是实现压缩媒体 数据的存储以及按请求进行媒体信息的检索和传 输。视频服务器与传统的数据服务器在很多方面 有显著不同，需要解决许多问题，来支持各种功 能的实现。
8
三、有线数字电视系统平台的结构
• DVB—C（Digital Video Broadcast—Cable） 即有线数字视频广播，它是由前端系统、 网络系统、用户终端三大部分组成，其中， 前端系统是整个有线数字电视系统的核心， 网络是系统的基础平台，用户终端是实现 最终的结果。
9
1．前端系统
• 前端系统是有线电视网络的信息源、交换中心， 其地位和作用是不言而喻的，而今天的数字电视 前端包含的内容却更加广泛。数字电视的前端系 统一般由数字卫星接收机、视频服务器、编解码 器、复用器、QAM调制器、各种管理服务器以及 控制网络部分等设备组成。数字电视前端系统一 般可分为四个主要部分，即信号输入部分、信号 处理部分、信号输出部分和系统管理部分，每一 个部分都有其特定的功能，最终组成完整的数字 电视前端。
3
• 我国数字电视产业发展采取何种模式，将 对产业化进程和市场启动产生重要影响， 大多数认为：我国的数字电视市场启动应 “以有线为主要传输手段，通过高清带动 产业发展，以卫星解决边远覆盖”。
4
一、有线电视系统的组成
• （1）信号源和机房设备。 • （2）前端设备。 • （3）传输网络。 • （4）分配网络。 • （5）用户终端。
24
• （4）因特网接入和电子邮件：数字机顶盒 可通过内置的电缆调制解调器方便地实现 因特网接入功能。用户可以通过机顶盒内 置的浏览器上网，发送电子邮件。同时机 顶盒也可以提供各种接口与PC相连,使用 PC接入因特网。（5）有条件接收：有条件 接收的核心是加扰和加密，数字机顶盒应 具有解扰和解密功能。
有线数字电视基础知识
金塔电视台有线电视中心 2006.11.20
1
• 伴随着电视广播的全面数字化，传统的电 视媒体将在技术、功能上逐步与信息、通 信领域的其它手段相互融合，从而形成全 新的、庞大的数字电视产业。这一新兴产 业已经引起广泛的关注，各发达国家根据 自己的国情，已分别制定出由模拟电视向 数字电视过渡的方案和产业目标。数字电 视被各国视为新世纪的战略技术。数字电 视成了继电信引爆IT之后的又一大“热点”。
12
• （2）信号处理部分 • 信号处理部分包括：解扰、复用、SI处理等，它
是数字前端的核心。在这部分主要完成的是对所 有节目进行解扰、截取、复用等处理。服务信息 随时更新，以保证正确地引导机顶盒的正常工作， 并且所有的应用数据均能正确地插入。在模拟前 端中，若要增加一套节目上，只需简单地将一台 接收机与一个调制器相连接就可以了；在数字前 端中，增加一套节目是以虚拟方式进行的，该节 目是被加到某个复用器中，至于在整个通路中的 什么地方加入的并不重要，机顶盒会自动地用每 个传输流的SI服务信息找到它。另外，信号处理 部分的管理，必须采用集成的管理系统，在所有 的前端处理部分，均以ASI作为标准接口，这样以 后就能容易地增加任何厂商所提供的设备，具有 良好的兼容性。
21
• 实践证明只要有线电视网络符合系统指标，不管 是哪一类网络的拓朴结构、单向还是双向网，都 能传输DVB—C数字有线电视信号，它们的区别 只不过是哪一种拓补结构的可靠性、性能指标和 拓展性更好，这当然是分布式HFC网络。因为分 布式HFC网络有完整的冗余保护体系，所以它有 较高的可靠性和良好的网络性能指标，更重要的 是它有良好的拓展性，其总前端和分布式的各个 分前端，可以分布式安装交互式数字电视的视频 服务器，它能有效地克服因交互式数字电视所产 生的视频服务器和网络的瓶颈，为开展交互式数 字电视提供了良好的网络平台。
13
• 传输流解扰器可以是基于嵌入的内置解扰，也可 以是开放标准的，象DVB的公共界面（CI）或美 国的Open Cable标准。在这两种标准中，那些与 某种CA系统有关的特定因素都与机顶盒的合用部 分无关，而是放在可插／取的PCMPIA卡上。这 种TS解扰技术的最大优点是，能很容易改变CA 系统，并无须变换完全的解扰设备。
15
• 服务信息SI表与节目特定信息PSI表对机顶盒正常 工作是很关键的，那些仅与它们所在的传输流有 关的表称为“现行表”，复用器重建传输流时对 “现行表”进行实时处理，而那些在同一网络中 有关其它传输流信息的表，则必须由其它设备处 理，同时这些设备应能与系统中所有的复用器进 行通信。只有这样，所有的表才能在所有的传输 流中保持一致。另外，EPG发生器也很重要、用 该发生器可以建立与排序那些EPG（电子节目表） 所需数据的表。它对机顶盒的使用是必不可少的。
• 在数字前端，备份是必要的。一般在数字电视系 统中的备份可按所接收节目的重要性来考虑。重 要的部份可以采用1：1自动切换的热备份。其它 部位可用n：1自动切换备份满足系统的可靠性。 这样既满足了系统备份的要求，又节约系统的投 资成本。
14
• 复用是数字前端中的一个重要组成部分。它将所 有接收到的信号以多个ASI传输流的方式加到复用 器的输入，再将所需要的节目从传输流中提取， 然后再将提取的所有节目建立一个新的TS传输流， 再加上附加信息以便引导机顶盒的正常接收和解 码。复用处理可以重新组织与更新他所取得节目 的服务信息（SI）。复用的另一重要特点是，能 让输出传输流自动跟随输入信号的诸多变化，及 时地将这些变化反映到输出的传输流中去。
• 系统管理必须能实时地了解前端输入和输出的工 作状态．能够监视输入信号和输出信号及所需节 目的有无和质量。所有的设备之间都是用DVB— ASI作为基带数字信号传输的连接，并可使用任何 基于SNMP的管理系统。对于CA有关的功能，应 采用公共界面和DVB同密标准。
19
2．网络部分
• 有线电视HFC(光纤同轴电缆混合网)网络的 拓朴结构一般有星型结构、树型结构和星 树型混合结构、以及两级光链路级联的双 星型结构。
7
• DVB-C（ETS 300 429）数字有线广播电视 系统标准以有线电视网作为传输介质，应 用范围广。它具有16、32、64、256QAM 等多种方式。采用64QAM正交调幅调制时， 一个PAL通道的传送码率为41.34Mb/s，还 可供多套节目复用。系统前端可从卫星和 地面发射获得信号，在终端需要电缆机顶 盒。
16
• （3）信号输出部分 • 信号输出部分得到已经处理的信息后，把
它变成传输网络所需的信号格式，典型的 64QAM调制器用于有线电视网。在调制器 的使用中，对输出电平和频率的设置调试 非常重要。
17
• 在整个有线电视前端系统的信号输出部分，模拟 信号和数字信号是混合输出的。数字有线电视的 64QAM调制，具有类似双边带的特征，它们的峰 值功率和平均功率是不同的，根据计算和实践的 经验，通常数字调制器的输出电平比模拟调制器 的输出电平低10dB。另外，前端模拟与模拟相邻 频道、数字与数字相邻频道之间电平差不要超过 土0.5dBμV。
• 早期的HFC网一般均采用星型、树型结构 或星树型混合结构。它只有一个前端，把 所有信号都由前端通过光纤和同轴电缆向 下辐射，即集中式HFC网络。
20
• 目前，国际、国内普遍采用的是两级光链 路级联的双星型结构。它是由总前端和分 前端通过一级光链路采用1550nm光发射机 以双星型光纤结构环型路由的方式组成的 物理环型自愈网，二级光链路利用1310nm 光发射机以星型光纤结构，将信号送到各 光节点，然后进入电缆分配系统，形成完 整的HFC网络。即分布式HFC网络。
5
二、有线数字电视的标准
• 目前，美国、欧洲和日本各自形成三种不同的数 字电视标准。美国的标准是ATSC（先进电视制 式委员会）；欧洲的标准是DVB（数字视频广 播）；日本的标准是ISDB（综合业务数字广播）。 DVB 数字广播传输系统利用了包括卫星、有线、 地面等所有通用电视广播传输媒体。它们分别对 应的DVB标准为DVB-S、DVB-C、DVB-T等 。 2001年国家广电总局已颁布行业标准：《有线数 字电视广播信道编码和调制规范》，该标准等同 于DVB-C标准。行标的制订有利于我国有线数字 电视的推进。
2
• 目前美、欧、日的数字电视产业已经启动， 其模式各不相同。美国数字电视产业模式 的主要特征是：大力推广数字高清晰度电 视业务，以强制措施主推地面广播，卫星、 有线传输同步跟进。英国模式的主要特点 是：只推标清电视业务，同时采用卫星、 地面、有线传输手段全方位覆盖，但对地 面广播似有重点倾斜。日本模式的特点是： 通过卫星覆盖推广高清电视业务，地面广 播进度较慢。
6
• DVB标准提供了一套完整的、适用于不同媒介的 数字电视广播系统规范。DVB选定ISO／IEC MPEG—2标准作为音频及视频的编码压缩方式， 对信源编码进行了统一，随后对MPEG—2码流进 行打包形成传输流（TS），进行多个传输流复用， 最后通过卫星、有线电视及开路电视等不同媒介 传输方式进行传输。
