PhotoShop+SketchUp制作做彩色平面图详细教程

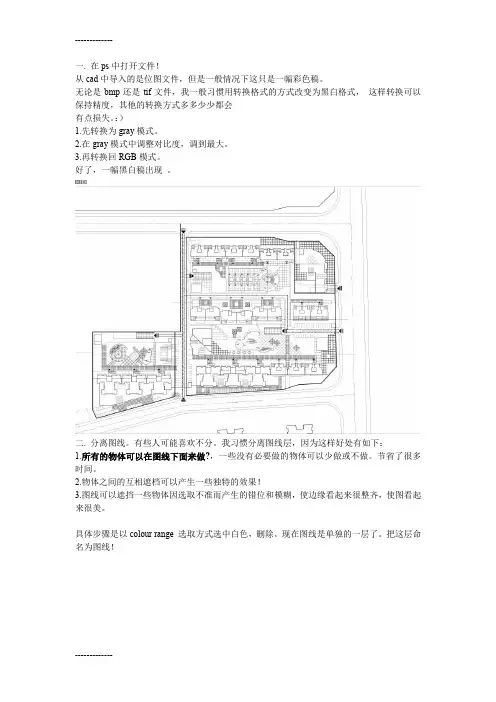

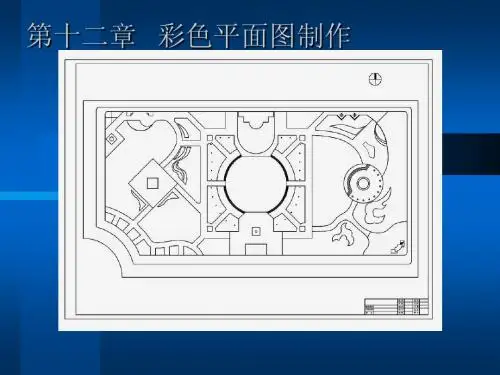

一. 在ps中打开文件！从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。

：）1.先转换为gray模式。

2.在gray模式中调整对比度，调到最大。

3.再转换回RGB模式。

好了，一幅黑白稿出现。

二. 分离图线。

有些人可能喜欢不分。

我习惯分离图线层，因为这样好处有如下：1.所有的物体可以在图线下面来做?，一些没有必要做的物体可以少做或不做。

节省了很多时间。

2.物体之间的互相遮档可以产生一些独特的效果！3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。

具体步骤是以colour range 选取方式选中白色，删除。

现在图线是单独的一层了。

把这层命名为图线！三. 分离成功。

为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。

原因：1.个人习惯。

2. 可以有效防止产生大量无用的废层和无物体层（即空层）。

3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。

四. 种树。

现在开始栽树。

需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。

这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向，基调。

先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。

这张图定的基调是偏黄绿色调的暖灰。

五. 接着做道路和铺装。

选取区域的时候可以用各种选择工具，不要拘泥于一种工具。

填色后调颜色，要和树木色彩协调。

注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调要协调七. 做主体建筑和山包。

建筑：主体建筑的色彩一很重要，调的时候一定要谨慎，不要和主体色彩有强烈的对比。

Ps快速制作景观彩色平面图教程2016-2-20 20:05|发布者: LYG|查看: 499|评论: 0 |来自: zoscape简介：Site Plan Rendering in Photoshop/ Ps快速制作景观彩色平面图教程1 前言我花了不少时间在游客中心设计的作品集制作上，景观建筑彩色平面图是本作品集的第一个页面，主要表达概念设计介绍。

因为建筑与景观的关系是设 ...Site Plan Rendering in Photoshop/ Ps快速制作景观彩色平面图教程1 前言我花了不少时间在游客中心设计的作品集制作上，景观建筑彩色平面图是本作品集的第一个页面，主要表达概念设计介绍。

因为建筑与景观的关系是设计的一个重要部分，我想把这部分在一开始的页面就着重表达，这意味着需要用基地纹理与颜色去撑起整个图面。

2 手绘线稿首先，我把手绘总平面图放入CAD中，缩放到合适比例，然后将等高线描一遍输出为PDF。

这样就可以把一个有比例的线稿图底导入PS中。

我需要一些纹理和树木，最简单的方法是直接在卫星地图上屏幕截图。

在短短的几分钟内，就可以收集很多树木与纹理，如图。

3 PS后期处理我首先将CAD导出的PDF线稿与游客中心屋顶平面的渲染图叠加在一起。

然后再叠加上场地的纹理。

卫星图像上有很多棕色和红色的岩石纹理，我通过调整色调和“着色”来把它们变绿。

然后把CAD线稿反向变为白色，与纹理底图形成强烈对比。

PS接下来处理道路。

然后是树，实际上我只花了很少时间把它们抠出来。

由于它们通常比地面深，把图层混合模式设置为“变暗”。

最后，我做了一些颜色校正和添加阴影渲染地形.这是最终的彩色平面图本文转载至zoscape，由FM设计整理发布，版权归原作者所有，如有异议请联系管理员。

PS结合CAD做彩色平面图室内篇做好PS彩色平面图的第一步，是养成良好的CAD图的做图习惯。

至于做图规范，这里就不多说了，我说的习惯，就是在CAD图做图过程中，要善于分好图层，不同性质的物体最好归好图层，这样CAD图就不会凌乱，也减少文件大小（接下来会看到图层归类后是如何方便了），同时尽可能将CAD的图面整理好，线和线的交接要闭合，不出现空隙，这样会影响你填充的面域。

请大家留意我的CAD图层设置与分布这个是图层的分布，CAD图做到分层合理，就方便以后的操作我们以一个会所的平面图为例子眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用标注的东西把其他图层都给关了，这样，一个平面的轮廓就出来了设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中，我们要输出的内容如下：1）墙体以及剪力墙、柱子、门窗2）家具和洁具3）地面铺装4）室内绿化层以及其他5）文字标注层切记，要在同一大小的窗口标记下虚拟打印输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。

利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。

在这里向大家介绍一个比较快捷的图象批处理方法。

打开了PS后，按ALT+F9 调出“动作”面板，以一张JPG的彩色线框图为例子，在动作面板里然后可以录制你的每一步操作。

对于彩色平面图来说，我们处理由CAD输出的图纸的流程比较简单，1）假如图象是TIFF索引颜色模式的图象，就在图象菜单里将图象模式转换成RGB颜色模式，2）去色处理3）自动对比度4）菜单——选择——颜色范围——点选白色部分删除5）保存图象为PSD格式文件然后按兰色方块，结束录制。

接下来就可以对CAD虚拟打印的图纸进行批量的重复处理，这样会大大节省我们重复操作的时间1）菜单——文件——自动——批处理选取你的已经转换的CAD图纸文件夹，然后下一步……之后的操作很简单，自己会摸索的了请大家留意我的彩色平面图的图层结构没有家具的图有家具的图具体上色步骤：先上铺装的颜色，选择要表现的区域进行填充。

PhotoShop+SketchUp制作做彩⾊平⾯图详细教程本章节节选⾄《Photoshop彩平⾯制作之道》，SketchUpBBS出品，转载请注明出处。

本作品作者：xfhorse第6章建筑彩⾊总平⾯图制作本章重点：掌握参照SU导⼊PS前的设置⼯作掌握使⽤在PS软件中如何处理SU的图像⽂件掌握使⽤Photoshop添加环境配景的⽅法掌握使⽤如何让彩⾊平⾯图的重点突出案例流程概述：⾸先利⽤SU创建场景模型，然后对SU模型进⾏导出PS前的相关设置，接着导⼊到PS中，完成图⽚的前期处理，最后⽤Photoshop进⾏图像素材添加以及后期处理。

6.1运⽤SketchUp与PS制作建筑彩⾊平⾯图的流程熟悉SketchUp软件的⽤户往往喜欢⽤SketchUp软件创建的模型来制作彩⾊平⾯图，这样不仅⼤⼤的节省了⽤CAD多次导图的⿇烦，⽽且⽤SketchUp制作的彩⾊平⾯图往往建筑物的材质以及体块关系更加的真实。

本作品作者：xfhorse在Photoshop中对平⾯图进⾏着⾊时，应掌握⼀定的前后次序关系，以最⼤程度地提⾼⼯作效率，并⽤添加诸如植物，道路名称等标注信息。

1. SketchUp输出平⾯图SketchUp输出平⾯图是整个总平⾯图制作的基础，在导图之前往往需要许多特定的设置，本章将在下⾯内容详细讲解。

有关SketchUp的使⽤⽅法，本书不作介绍，读者可参考相关的SketchUp书籍。

2. 各种模块的制作在SketchUp制作总平⾯图的常见元素包括：草地、树⽊、灌⽊、⽔⾯、花坛等，掌握了这些元素的制作⽅法。

这个过程往往需要结合Photoshop 软件来⼀起完成，使⽤的⼯具包括：选择、填充、渐变、图案填充等，在制作⽔⾯、草地、路⾯时也会使⽤到⼀些图像素材，如草地纹理、地砖纹理、⽔⾯图像等。

3. 后期合成处理在完成各种素材模块的制作以后，彩⾊平⾯图的⼤部分⼯作也就基本结束了，最后便是对这些素材模块进⾏复制，添加阴影等操作。

[设计心得]彩色总平面制作扫盲总平填色（一）——制作概述总平填色的制作需要使用的软件主要是AutoCAD和PhotoShop这两个软件。

AutoCAD主要的作用是：前期对图纸整理并通过虚拟打印来打印输出TIFF格式文件，后期整个制作流程中对图纸的观察。

PhotoShop 主要的作用是：对AutoCAD输出的TIFF格式文件进行色彩的填充、材质的赋予、光影的分布、环境的美化等一系列的操作。

其中图01是AutoCAD格式的规划图，图02是经过PhotoShop处理后的总平填色图。

总平填色的制作流程：一、图纸的整理。

通常图纸的整理是将图纸整理分为整体框架层和文字说明层两层，遇到较为复杂的图纸我们可以根据需要把图层划分的更加细致，如建筑层、停车位层、铺装层、水系层等。

（使用软件：AutoCAD）二、图纸的打印与输出。

我们常用的输出格式是TIFF不压缩格式，但AutoCAD中默认的打印输出设置中没有TIFF不压缩格式，需要我们另行添加。

（使用软件：AutoCAD）三、整体大环境的处理。

在这个环节中我们主要是将AutoCAD输出的整体框架层和文字说明层合并到一个画布里，要把规划内部和外部的绿地划分开，主干道和小区内部道路划分开，以及对水系的基本色彩填充。

（使用软件：PhotoShop）四、建筑的处理。

在这个环节中我们要将建筑的部分制作出来，包括主体建筑部分的制作、女儿墙的制作、光影关系的处理、坡屋顶的处理、玻璃顶的处理等。

在有的规划中需要对已有建筑和拟建进行区分，对住宅和公建、商业进行区分。

（使用软件：PhotoShop）五、水系的处理。

在这个环节中我们要将水系的光感、色感、质感处理到位，有些规划中小区中央景观组团中还有喷泉和瀑布的制作。

（使用软件：PhotoShop）六、铺装的添加。

在这个环节中我们要将规划中的硬质铺装根据AutoCAD中规划的变化来分别添加。

（使用软件：PhotoShop）七、绿化的处理。

ps做cad平面彩图教程随着科技的发展和CAD技术的不断成熟，现在越来越多的人开始使用CAD软件进行平面彩图的设计。

然而对于初学者来说，CAD平面彩图的绘制可能会比较困难。

因此，本文将为大家提供一个简单的CAD平面彩图教程，希望对大家有所帮助。

首先，在绘制CAD平面彩图之前，我们需要明确绘图的目的和要求。

然后，选择合适的CAD软件进行操作。

市面上有很多种CAD软件可供选择，比如AutoCAD、SketchUp等。

根据自己的实际需求和操作习惯，选择一个合适的软件进行学习和使用。

其次，开始绘制CAD平面彩图前，需要先进行一些基本设置。

比如选择绘图的单位和比例，设置图层，确定绘图的范围等。

这些设置可以根据实际情况进行调整。

接下来，我们可以开始进行CAD平面彩图的绘制了。

首先，我们可以先绘制主要的线条和轮廓，这些线条可以用来表示建筑物、家具等物体的位置和形状。

可以使用直线工具、曲线工具等来完成这些绘制工作。

然后，我们可以进行颜色和材质的添加。

在CAD软件中，可以通过给线条和面片添加颜色和材质来模拟真实的效果。

比如，我们可以给墙壁上色，给地面添加地板的纹理等。

这些操作可以使得平面彩图更加真实和立体。

最后，我们需要进行一些详细的修饰和调整。

比如，对于房间内的家具和装饰品，可以选择合适的模型并进行调整和摆放。

同时，还可以对光线的方向、强度进行调整，使得平面彩图更加真实和细致。

绘制CAD平面彩图需要一定的技巧和经验，需要多加练习和实践才能掌握。

同时，也可以参考一些相关的教程和示范视频，以及向有经验的人请教和交流。

通过不断学习和实践，相信大家都能够掌握CAD平面彩图的绘制技巧，创作出令人满意的作品。

综上所述，本文简单介绍了CAD平面彩图的绘制过程和注意事项。

希望这个教程对大家有所启发和帮助，能够引导大家更好地运用CAD软件进行平面彩图的设计。

让我们一起努力，提升自己的绘图技能，创造出更美丽和精彩的作品！。

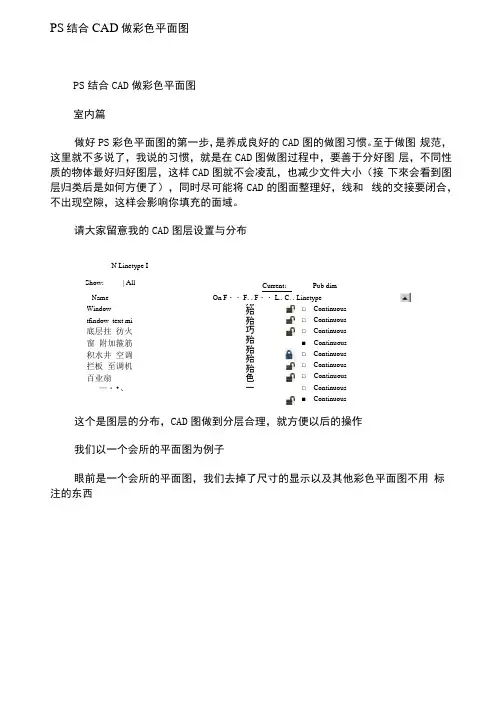

PS 结合CAD 做彩色平面图PS 结合CAD 做彩色平面图室内篇做好PS 彩色平面图的第一步，是养成良好的CAD 图的做图习惯。

至于做图 规范，这里就不多说了，我说的习惯，就是在CAD 图做图过程中，要善于分好图 层，不同性质的物体最好归好图层，这样CAD 图就不会凌乱，也减少文件大小（接 下來会看到图层归类后是如何方便了），同时尽可能将CAD 的图面整理好，线和 线的交接要闭合，不出现空隙，这样会影响你填充的面域。

请大家留意我的CAD 图层设置与分布N Linetype IShow: | All这个是图层的分布，CAD 图做到分层合理，就方便以后的操作 我们以一个会所的平面图为例子眼前是一个会所的平面图，我们去掉了尺寸的显示以及其他彩色平面图不用 标注的东西Current ：Pub dim Name On F ・・ F. . F ・・ L.. C. . LinetypeWindow tfindow_text mi底层拄 彷火窗 附加箍筋 积水井 空调拦板 至调机百业扇 —・•、殆殆殆巧殆殆殆殆色一□ Continuous □ Continuous □ Continuous ■ Continuous □ Continuous □ Continuous □ Continuous □ Continuous ■ Continuous把其他图层都给关了，这样，一个平面的轮廓就出來了设定打印窗口的标记（如下图，红色虚线框是到时框选窗口的大小），利用图层开关功能将需要的分开几层进行虚拟打印，输出图象到PS中进行编辑。

具体的打印项目由实际情况决定。

在这个例子中，我们要输出的内容如下：1）墙体以及剪力墙、柱子、门窗2）家具和洁具3）地面铺装4）室内绿化层以及其他5）文字标注层切记，要在同一大小的窗口标记下虚拟打印输出一张家具的CAD图和一张没有家具的CAD图，在PS中打开。

利用拖拽功能将几个图层重叠在一个图里，产生了若干个图层，并将图层进行命名，方便以后的编辑。

su+ps秒出高大上彩色总平一张高大上的总平面图总会给设计带来意想不到的结果，我们何不花点时间来学习一下呢？With this tutorial, I wanted to show the workflow that I use to develop a clean looking architectural site plan. This tutorial, like many of my tutorials, doesn’t use a rendering engine, only Sketchup image exports and Photoshop. Although I don’t use a rendering engine, a rendered roof plan of a building could easily replace the Sketchup images used in this explanation.今天我们来制作一张清晰的建筑场地图。

在这个教程里，我没有使用任何渲染软件，只有sketchup模型的导出图和ps。

不过屋顶平面也可以直接用渲染导出的。

1) Start with an aerial image of the site at as high of a resolution as you can get it. I prefer to use aerial satellite images for site plans because it adds detail and texture that is hard to get with a 3d model.首先，用一张尽可能高分辨率的鸟瞰场地图。

我偏爱卫星航拍的场地图因为相较于三维模型，卫星图能提供更多细节和材质。

2) Once the site plan is opened in Photoshop, go to “Image>Adjustments>Desaturate”.用ps打开这张场地图，选择图像里的调整，去色选项3) I have topography line work but I want to remove the white background and I also want the line work to be white, not black. To do this, first invert the topography image. Go to “Image>Adjustments>Invert”.此时需要擦出已有等高线图片的白色底，同时等高线也需要由黑线调成白线。
