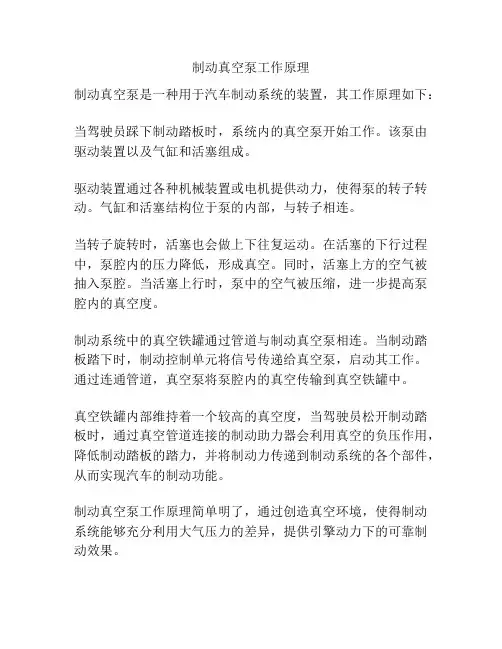

制动真空泵工作原理
制动真空泵是一种用于汽车制动系统的装置，其工作原理如下：
当驾驶员踩下制动踏板时，系统内的真空泵开始工作。
该泵由驱动装置以及气缸和活塞组成。
驱动装置通过各种机械装置或电机提供动力，使得泵的转子转动。
气缸和活塞结构位于泵的内部，与转子相连。
当转子旋转时，活塞也会做上下往复运动。
在活塞的下行过程中，泵腔内的压力降低，形成真空。
同时，活塞上方的空气被抽入泵腔。
当活塞上行时，泵中的空气被压缩，进一步提高泵腔内的真空度。
制动系统中的真空铁罐通过管道与制动真空泵相连。
当制动踏板踏下时，制动控制单元将信号传递给真空泵，启动其工作。
通过连通管道，真空泵将泵腔内的真空传输到真空铁罐中。
真空铁罐内部维持着一个较高的真空度，当驾驶员松开制动踏板时，通过真空管道连接的制动助力器会利用真空的负压作用，降低制动踏板的踏力，并将制动力传递到制动系统的各个部件，从而实现汽车的制动功能。
制动真空泵工作原理简单明了，通过创造真空环境，使得制动系统能够充分利用大气压力的差异，提供引擎动力下的可靠制动效果。

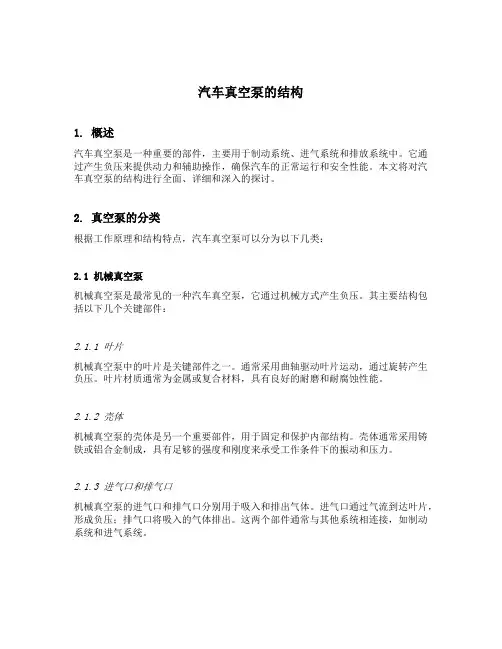

汽车真空泵的结构1. 概述汽车真空泵是一种重要的部件，主要用于制动系统、进气系统和排放系统中。
它通过产生负压来提供动力和辅助操作，确保汽车的正常运行和安全性能。
本文将对汽车真空泵的结构进行全面、详细和深入的探讨。
2. 真空泵的分类根据工作原理和结构特点，汽车真空泵可以分为以下几类：2.1 机械真空泵机械真空泵是最常见的一种汽车真空泵，它通过机械方式产生负压。
其主要结构包括以下几个关键部件：2.1.1 叶片机械真空泵中的叶片是关键部件之一。
通常采用曲轴驱动叶片运动，通过旋转产生负压。
叶片材质通常为金属或复合材料，具有良好的耐磨和耐腐蚀性能。
2.1.2 壳体机械真空泵的壳体是另一个重要部件，用于固定和保护内部结构。
壳体通常采用铸铁或铝合金制成，具有足够的强度和刚度来承受工作条件下的振动和压力。
2.1.3 进气口和排气口机械真空泵的进气口和排气口分别用于吸入和排出气体。
进气口通过气流到达叶片，形成负压；排气口将吸入的气体排出。
这两个部件通常与其他系统相连接，如制动系统和进气系统。
2.2 液体环真空泵液体环真空泵是另一种常见的汽车真空泵，其特点是利用液体的回流和迅速旋转形成真空。
其主要结构包括以下几个关键部件：2.2.1 液体环液体环是液体环真空泵的核心部件，由液体充满。
它通过旋转产生离心力，将气体抽出，并形成真空。
液体环通常由耐腐蚀材料制成，如不锈钢或特殊合金。
2.2.2 涡轮涡轮是液体环真空泵的另一个关键部件，通过叶片的旋转运动产生负压。
叶片材质通常为金属或复合材料，具有良好的耐磨和耐腐蚀性能。
2.2.3 液力传动器液力传动器用于传输旋转动力，使涡轮和液体环保持同步旋转。
它通常由特殊的液体填充，具有良好的润滑和传动效果。
3. 真空泵的工作原理汽车真空泵的工作原理归纳起来就是通过一定的方式产生负压，实现抽气和真空作用。
不同类型的真空泵有不同的工作原理和机构。
1.机械真空泵的工作原理：1.叶片在旋转中将气体抽入泵内，形成负压。
汽车真空助力制动原理和真空泵真空助力制动原理可以简单概括为以下几个步骤：1.踩踏制动踏板：当司机踩下制动踏板时，制动液会从主汽缸中流出，进入制动系统。
2.真空助力器感应：制动踏板上的活塞会与真空助力器相连，使真空助力器内的两侧压力相等。
而当司机踩下制动踏板时，活塞会移动，改变真空助力器两侧压力的平衡。
3.真空泵工作：当活塞移动，真空助力器一侧的压力变低，真空泵开始工作。
真空泵会通过带有活塞的装置，产生负压，吸入空气，从而形成真空。
这个过程需要燃烧引擎和引擎盖下的配备真空泵的随动部件（如凸轮，偏心轮或曲轴等）共同完成。
真空是由活塞在气缸内产生的部分气体排出，所以为了保持恒压，气缸内也充满了空气。
4.真空助力器工作：真空泵产生的负压会使真空助力器内部的隔膜移动，与供应制动踏板的活塞相连。
这样，当司机施加脚力时，由于隔膜的移动，导致真空助力器内压力的改变。
5.制动力增大：真空助力器内部压力的改变传给液压助力转叉，使助力转叉在助力转叉后控制制动液的进出和制动力的调节。
同时，通过真空管路将变化的压力传递到主汽缸，增加其内部的压力。
这样，踩踏制动踏板时，由于真空助力器的辅助作用，制动液的压力增大，从而增加了制动力矩。
总结起来，汽车真空助力制动的工作原理主要是通过真空泵产生负压，使真空助力器工作，并通过助力转叉将隔膜移动的压力传递给主汽缸，从而增加制动力矩。
真空泵是实现汽车真空助力制动的关键部件。
一般情况下，真空泵被安装在发动机上，它是通过发动机的动力来工作的。
真空泵的工作原理主要是通过曲轴带动泵的活塞运动，实现吸入和排出气体的过程。
当活塞向下运动时，气缸内形成低压区域，吸入空气并将其排出。
当活塞向上运动时，气缸内产生高压气体，将其排出。
这样循环进行，就会产生稳定的真空压力。
随着汽车科技的发展，一些现代汽车的真空助力制动系统也在逐渐演变和改进。
例如，一些先进的电动助力转向系统已经逐渐替代了传统的真空泵助力器。
汽车真空泵分类与用途在汽车系统中，真空泵扮演着非常重要的角色。
本文将详细介绍汽车真空泵的分类和用途，主要包括旋片式真空泵、活塞式真空泵和膜片式真空泵。
一、旋片式真空泵旋片式真空泵是一种利用偏心轮和泵体壁面构成的密封间隙，在泵体旋转过程中实现气体吸入与排出的泵。
其特点是结构简单、紧凑，使用方便，适用于较高真空度的场合。
然而，旋片式真空泵的转速较高，容易发热，因此需要良好的润滑和冷却系统。
应用场景：旋片式真空泵在汽车刹车系统中广泛应用，用于抽取刹车系统中的空气，确保刹车系统的正常运行。
二、活塞式真空泵活塞式真空泵是利用活塞在气缸内往复运动来增加和减少气体的体积，从而实现气体的吸入和排出。
活塞式真空泵具有较高的抽气速率和较大的抽气量，适用于较大规模的气体输送。
但是，活塞式真空泵的结构较为复杂，需要定期维护和检修。
应用场景：活塞式真空泵在汽车悬挂系统中应用较为广泛，用于抽取悬挂系统中的空气，保证悬挂系统的正常运行。
三、膜片式真空泵膜片式真空泵是利用膜片在泵体上的往复运动，使泵体内的气体体积发生变化而实现气体吸入与排出的。
膜片式真空泵具有体积小、重量轻、维护方便等特点，因此在现代汽车中得到了广泛应用。
应用场景：膜片式真空泵在汽车空调系统中占据重要地位，它不仅用于抽取空调系统中的空气，还为空调系统的正常运行提供必要的真空度。
此外，膜片式真空泵在汽车刹车系统和悬挂系统中也有广泛应用。
四、维护与保养为了确保汽车真空泵的正常运行和使用寿命，车主们需要注意以下维护和保养事项：1.定期检查真空泵的润滑和冷却系统，确保良好的运行状态。
2.定期清理真空泵的吸入口和过滤器，防止杂物堵塞影响性能。
3.检查真空泵的密封件是否完好，如有磨损及时更换。
4.定期更换真空泵的润滑油，保持润滑状态。
5.在日常使用中，注意观察真空泵的运行状态，如有异常声音或振动应及时检修。
五、结论汽车真空泵作为汽车的重要组成部分，对于保证汽车的正常运行和安全性具有重要意义。
汽车真空助力泵工作原理1. 什么是真空助力泵说到汽车，大家可能第一时间想到的是发动机、轮胎，或者车载音乐。
但其实，真空助力泵这个小玩意儿也是车子里不可或缺的“幕后英雄”。
简单来说，真空助力泵的工作就是为了给制动系统提供额外的“力气”，让我们在刹车的时候更轻松。
要是没有它，咱们刹车就得像摔跤一样，费劲得很。
2. 真空助力泵的工作原理2.1 吸气与压缩那真空助力泵是怎么工作的呢？让我们来聊聊它的内部构造。
想象一下，一个小小的泵，里面有一个活塞，活塞就像小朋友玩弹簧玩具一样，来回运动。
它的工作原理其实就是通过吸气和压缩。
首先，泵里的活塞向下运动时，就会把空气吸进来，形成低压区。
这时候，外面的空气就像饿狼扑食，纷纷涌进来。
接着，活塞再往上推，把这些空气压缩到一个封闭的空间里，形成了一个真空。
2.2 产生助力有了真空，接下来就是大显身手的时刻了。
当你踩下刹车踏板，真空助力泵就会把这个低压区域的力量传递到制动系统里。
简单来说，就是它给刹车加了个“助攻”，让我们只需轻轻一踩，就能刹得住车。
就像在打篮球时，有个队友帮你挡住对方，轻松进球。
真空助力泵就是我们的“挡拆高手”，让制动变得轻松自在。
3. 真空助力泵的优势3.1 省力与安全真空助力泵的存在，让我们的驾车体验大大提升。
大家都知道，刹车可不是闹着玩的，尤其是在高速行驶时，稍微不小心就可能发生危险。
有了这个小泵，刹车的力度和反应速度都提升了，真是省力又安全。
你想想，如果没有它，咱们每天都得像举重一样用力踩刹车，谁受得了啊？这就像是吃饭时，有人帮你夹菜，那种轻松惬意可不是一般人能体会到的。
3.2 适应性强不仅如此，真空助力泵在不同车型上也能发挥出色的表现。
无论是小轿车、SUV，还是大家常见的面包车，它都能轻松应对。
就像一位百变的演员，能够适应各种角色。
即使在高海拔地区，空气稀薄，真空助力泵依然能保持良好的工作状态，让你在极端环境下依然可以安心驾驶。
这简直就是驾驶界的“全能选手”，让我们无论走到哪里都能如鱼得水。
汽车真空助力制动原理和真空泵汽车真空助力制动系统由真空助力器、制动主缸和制动踏板组成。
当驾驶员踩下制动踏板时，驱动杆传送制动力到制动主缸，从而使制动油施加在制动器上产生制动力。
在传统的非助力制动系统中，驾驶员需要通过自身力量直接施加足够大的力来使制动器工作。
而在汽车真空助力制动系统中，较大的制动力是通过真空助力器提供的真空引力来实现的。
真空助力器安装在制动主缸和制动踏板之间，它通过驾驶员施加的小力来控制主缸产生足够大的制动力。
当驾驶员踩下制动踏板时，制动踏板的运动将活塞和活塞杆推动到一定位置。
此时，真空助力器内部的活塞也会受到一定的压力，使活塞与真空泵连通。
由于真空助力器的作用，真空泵将通过吸气管道吸取外界空气，形成真空状态。
真空泵产生的真空将施加到真空助力器的活塞上，从而提供足够大的制动力。
真空泵的工作原理：真空泵是一种通过机械或电动方式产生负压的装置。
汽车上常用的真空泵一般为机械式真空泵。
机械式真空泵通过驱动装置（如发动机）驱动，其工作原理主要包括进气、压缩、排气三个过程。
首先，当发动机运转时，通过曲轴的驱动，驱动轴在曲轴上做圆周运动，同时套在驱动轴上的凸轮也随之旋转。
凸轮上凸起的部分会与泵腔中的活塞接触，使活塞向下压，从而清空泵腔，创建一定的空气容积。
其次，当活塞开始上升时，泵腔内的压力开始上升，此时出现的负压将通过进气阀引起气体的流动，从而使凸轮与活塞一同上升，泵腔再次开始充气。
最后，当凸轮与活塞再次接触时，泵腔中的气体被压缩，此时气体的压力达到一定值，进气阀关闭，进一步的活塞上升将气体排出泵腔，形成真空状态。
需要注意的是，真空泵的工作原理和具体结构可能会因不同的汽车制造商而有所不同。
不过，总的来说，真空泵都是通过机械装置产生真空状态的。
在汽车真空助力制动系统中，真空泵的作用在于产生足够的真空引力，帮助驾驶员施加制动力。
通过运动系统的驱动，真空泵将外界空气抽入泵腔并压缩，从而形成真空，为真空助力器提供足够的制动力。
汽车上真空泵的作用和用途汽车上的真空泵是一个重要的组成部分，它主要用于产生真空，并提供必要的真空力量来驱动多个系统和设备。
它在汽车的正常运行和性能方面起着至关重要的作用。
首先，真空泵在汽车引擎的工作中扮演着重要的角色。
汽车引擎是通过内燃机原理来产生动力的，而真空泵则负责为引擎提供所需的气流。
当引擎工作时，它通过活塞的上下运动产生负压，真空泵则通过吸入外部空气来填补空气缺口，并将其压缩送入引擎。
这种压缩空气可以帮助引擎更好地燃烧燃料，提高燃烧效率，从而提高动力输出和燃油经济性。
其次，真空泵在制动系统中起着关键作用。
汽车的制动系统采用液压助力方式，而真空泵则负责产生所需的真空力量来激活制动助力器。
当司机踩下制动踏板时，真空泵会立即产生真空，并通过真空管路将其传输到制动助力器中，从而提供额外的力量来增强制动效果。
这种助力设计可以使司机更轻松地踩下制动踏板，并使制动距离更短，提高行驶安全性。
此外，真空泵还在汽车的空调系统中发挥重要作用。
汽车空调系统需要通过新鲜空气来循环冷却车内空气，而真空泵则负责产生所需的负压力量来帮助空调系统运作。
真空泵会吸入外部空气，并通过管路将其传输到空调系统中，从而实现对车内空气的循环和冷却。
这些功能使得真空泵在提高驾乘舒适性和空调系统的效率方面起到了至关重要的作用。
除了上述几个主要用途外，真空泵还被广泛应用于其他汽车系统。
例如，汽车的燃油系统中也需要真空泵来提供负压力量，帮助燃油正常流动。
此外，真空泵还可以用于电子控制单元（ECU）和进气歧管维持稳定的负压系统中。
总结起来，汽车上的真空泵在汽车的正常运行和性能方面起着重要的作用。
它主要用于为引擎提供气流，驱动制动助力系统，辅助空调系统运作，并在其他系统中发挥重要作用。
真空泵的功能不仅提高了汽车的动力输出和燃油经济性，还增加了驾驶的便利性和行驶的安全性。

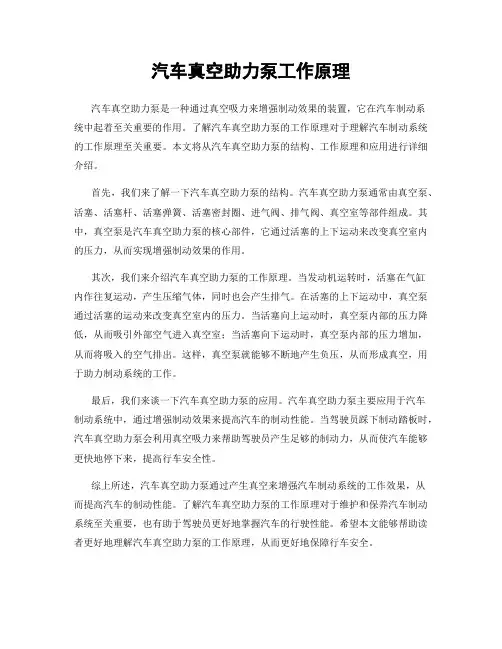

汽车真空助力泵工作原理汽车真空助力泵是一种通过真空吸力来增强制动效果的装置，它在汽车制动系统中起着至关重要的作用。
了解汽车真空助力泵的工作原理对于理解汽车制动系统的工作原理至关重要。
本文将从汽车真空助力泵的结构、工作原理和应用进行详细介绍。
首先，我们来了解一下汽车真空助力泵的结构。
汽车真空助力泵通常由真空泵、活塞、活塞杆、活塞弹簧、活塞密封圈、进气阀、排气阀、真空室等部件组成。
其中，真空泵是汽车真空助力泵的核心部件，它通过活塞的上下运动来改变真空室内的压力，从而实现增强制动效果的作用。
其次，我们来介绍汽车真空助力泵的工作原理。
当发动机运转时，活塞在气缸内作往复运动，产生压缩气体，同时也会产生排气。
在活塞的上下运动中，真空泵通过活塞的运动来改变真空室内的压力。
当活塞向上运动时，真空泵内部的压力降低，从而吸引外部空气进入真空室；当活塞向下运动时，真空泵内部的压力增加，从而将吸入的空气排出。
这样，真空泵就能够不断地产生负压，从而形成真空，用于助力制动系统的工作。
最后，我们来谈一下汽车真空助力泵的应用。
汽车真空助力泵主要应用于汽车制动系统中，通过增强制动效果来提高汽车的制动性能。
当驾驶员踩下制动踏板时，汽车真空助力泵会利用真空吸力来帮助驾驶员产生足够的制动力，从而使汽车能够更快地停下来，提高行车安全性。
综上所述，汽车真空助力泵通过产生真空来增强汽车制动系统的工作效果，从而提高汽车的制动性能。
了解汽车真空助力泵的工作原理对于维护和保养汽车制动系统至关重要，也有助于驾驶员更好地掌握汽车的行驶性能。
希望本文能够帮助读者更好地理解汽车真空助力泵的工作原理，从而更好地保障行车安全。

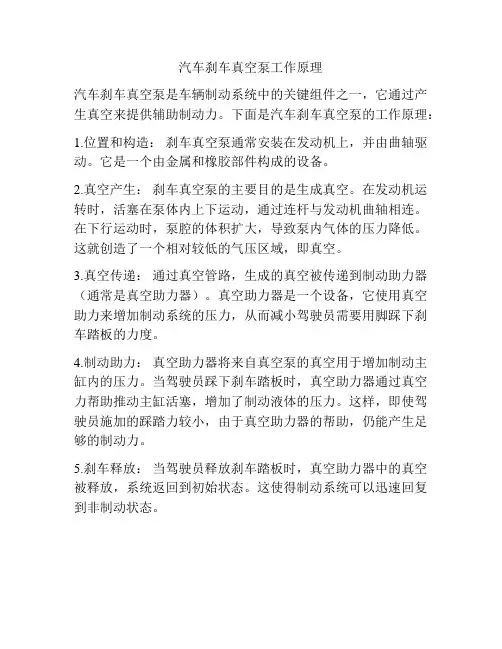

汽车刹车真空泵工作原理
汽车刹车真空泵是车辆制动系统中的关键组件之一，它通过产生真空来提供辅助制动力。
下面是汽车刹车真空泵的工作原理：
1.位置和构造：刹车真空泵通常安装在发动机上，并由曲轴驱动。
它是一个由金属和橡胶部件构成的设备。
2.真空产生：刹车真空泵的主要目的是生成真空。
在发动机运转时，活塞在泵体内上下运动，通过连杆与发动机曲轴相连。
在下行运动时，泵腔的体积扩大，导致泵内气体的压力降低。
这就创造了一个相对较低的气压区域，即真空。
3.真空传递：通过真空管路，生成的真空被传递到制动助力器（通常是真空助力器）。
真空助力器是一个设备，它使用真空助力来增加制动系统的压力，从而减小驾驶员需要用脚踩下刹车踏板的力度。
4.制动助力：真空助力器将来自真空泵的真空用于增加制动主缸内的压力。
当驾驶员踩下刹车踏板时，真空助力器通过真空力帮助推动主缸活塞，增加了制动液体的压力。
这样，即使驾驶员施加的踩踏力较小，由于真空助力器的帮助，仍能产生足够的制动力。
5.刹车释放：当驾驶员释放刹车踏板时，真空助力器中的真空被释放，系统返回到初始状态。
这使得制动系统可以迅速回复到非制动状态。
总的来说，汽车刹车真空泵通过利用发动机运转时产生的真空来提供助力，使制动系统更容易受到控制，从而提高驾驶员对车辆刹车的操控性。

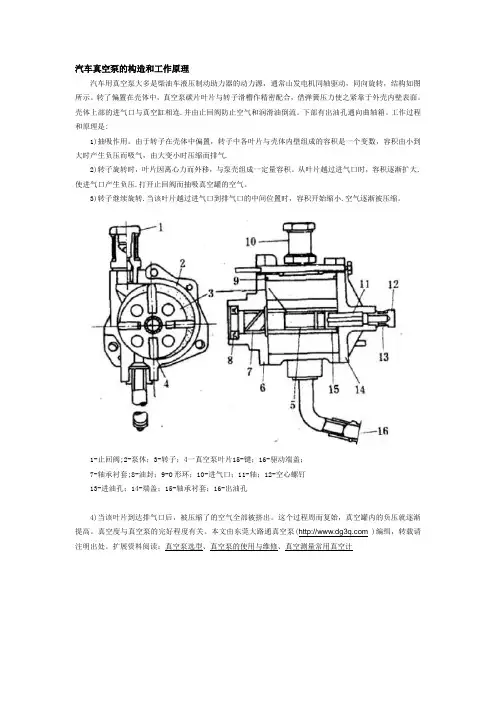

汽车真空泵的构造和工作原理
汽车用真空泵大多是柴油车液压制动助力器的动力源，通常山发电机同轴驱动，同向旋转，结构如图所示。
转了偏置在壳体中，真空泵碳片叶片与转子滑槽作精密配合，借弹簧压力使之紧靠于外壳内壁表面。
壳体上部的进气口与真空缸相连.并由止回阀防止空气和润滑油倒流。
下部有出油孔通向曲轴箱。
工作过程和原理是:
1)抽吸作用。
由于转子在壳体中偏置，转子中各叶片与壳体内壁组成的容积是一个变数，容积由小到大时产生负压而吸气，由大变小时压缩而排气.
2)转子旋转时，叶片因离心力而外移，与泵壳组成一定量容积。
从叶片越过进气口时，容积逐渐扩大.使进气口产生负压.打开止回阀而抽吸真空罐的空气。
3)转子继续旋转.当该叶片越过进气口到排气口的中间位置时，容积开始缩小.空气逐渐被压缩。
1-止回阀;2-泵休；3-转子；4一真空泵叶片15-键；16-驱动端盖；
7-轴承衬套;8-油封；9-O形环；10-进气口；11-轴；12-空心螺钉
13-进油孔；14-端盖；15-轴承衬套；16-出油孔
4)当该叶片到达排气口后，被压缩了的空气全部被挤出。
这个过程周而复始，真空罐内的负压就逐渐提高。
真空度与真空泵的完好程度有关。
本文由东莞大路通真空泵( )编缉，转载请注明出处。
扩展资料阅读：真空泵选型、真空泵的使用与维修、真空测量常用真空计。

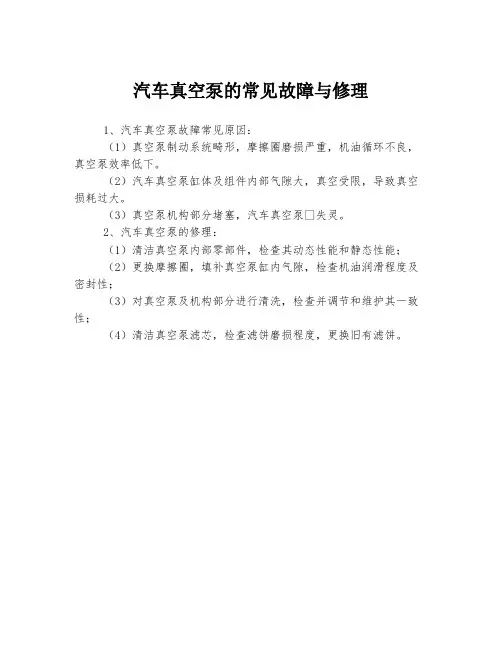

汽车真空泵的常见故障与修理
1、汽车真空泵故障常见原因：
（1）真空泵制动系统畸形，摩擦圈磨损严重，机油循环不良，真空泵效率低下。
（2）汽车真空泵缸体及组件内部气隙大，真空受限，导致真空损耗过大。
（3）真空泵机构部分堵塞，汽车真空泵֩失灵。
2、汽车真空泵的修理：
（1）清洁真空泵内部零部件，检查其动态性能和静态性能；
（2）更换摩擦圈，填补真空泵缸内气隙，检查机油润滑程度及密封性；
（3）对真空泵及机构部分进行清洗，检查并调节和维护其一致性；
（4）清洁真空泵滤芯，检查滤饼磨损程度，更换旧有滤饼。
汽车真空泵寿命延长的技巧汽车真空泵是汽车发动机的重要组成部分，它负责产生负压，使得发动机正常运转。
然而，随着使用时间的增长，汽车真空泵的寿命逐渐缩短，会出现各种故障。
为了延长汽车真空泵的寿命，我们可以采取以下几个技巧。
首先，定期保养是延长汽车真空泵寿命的关键。
定期更换真空泵的润滑油是非常重要的，因为润滑油会随着时间的推移而变质，降低润滑效果。
在更换润滑油时，应注意选择适合汽车真空泵的高质量润滑油，并确保按照制造商的建议进行更换。
此外，定期清洗和检查真空泵的滤清器也是必不可少的。
滤清器的堵塞会导致真空泵的工作效率下降，甚至损坏。
因此，定期清洗和更换滤清器是保持真空泵正常工作的重要步骤。
其次，正确使用汽车真空泵也是延长其寿命的关键。
在启动发动机之前，应确保真空泵处于正常工作状态。
在发动机启动后，应避免长时间怠速运行，因为怠速运行会导致真空泵的过度工作，加速其磨损。
此外，避免过度负荷也是非常重要的。
如果需要长时间使用真空泵，最好采取间歇工作的方式，以减轻其负担。
此外，在行驶过程中，避免频繁的急加速和急刹车，这样可以减少真空泵的负荷，延长其使用寿命。
第三，保持发动机冷却系统的良好工作状态也是延长汽车真空泵寿命的重要因素。
发动机冷却系统的故障会导致发动机过热，从而增加真空泵的负荷。
因此，定期检查和清洁发动机冷却系统是必要的。
确保冷却液的水平和质量符合要求，并定期检查冷却系统中的水泵和散热器是否正常工作。
最后，避免恶劣的驾驶环境也是延长汽车真空泵寿命的重要措施。
在恶劣的驾驶环境下，如沙尘暴、高温等，真空泵容易受到颗粒物的侵蚀和高温的影响，从而加速磨损。
因此，在这些环境下，尽量避免长时间行驶，或者采取一些防护措施，如安装防尘罩等，保护真空泵免受外界环境的影响。
综上所述，延长汽车真空泵寿命的技巧包括定期保养、正确使用、保持发动机冷却系统良好工作状态和避免恶劣的驾驶环境。
通过遵循这些技巧，我们可以延长汽车真空泵的使用寿命，提高汽车的性能和可靠性。
汽车真空泵工作原理及作用嘿，咱就说说汽车真空泵是啥玩意儿，咋工作的，又有啥作用呗。
这汽车真空泵啊，听着挺神秘，其实也不难理解。
它就像是汽车的一个小助手，帮着汽车干一些重要的活儿。
先说工作原理哈。
汽车真空泵呢，一般是靠发动机带动的。
发动机一转，就带着真空泵也转起来了。
真空泵里面有一些零件，像叶片啊啥的，一转起来就开始吸气。
它就像一个小吸尘器，把空气吸进来，然后再排出去。
这样就能在汽车的某个系统里形成一个低压的环境。
比如说刹车系统吧，汽车刹车的时候需要有足够的压力才能刹住车。
真空泵就帮忙在刹车系统里制造一个低压，让刹车助力器更好地工作。
这样你踩刹车的时候就会觉得很轻松，不会那么费劲。
再说说作用吧。
汽车真空泵的作用可大了。
首先就是帮助刹车。
没有真空泵，刹车就会变得很硬，踩起来可费劲了。
就像你推一个很重的箱子，没有帮手的时候可难推了。
还有呢，在一些其他系统里也需要真空泵。
比如发动机的进气系统，有时候也需要一个低压的环境来让空气更好地进入发动机。
真空泵就帮忙制造这个低压。
我记得有一次，我开车的时候觉得刹车有点不对劲，踩下去感觉很硬。
后来去修车店一检查，原来是真空泵出了问题。
师傅修好了真空泵，刹车就又变得轻松了。
从那以后，我就知道了，汽车真空泵虽然不起眼，但作用可不小呢。
所以啊，汽车真空泵就是靠发动机带动，通过吸气来制造低压的一个小装置。
它的作用主要是帮助刹车和在一些系统里制造低压环境。
咱开车的时候，如果发现刹车不对劲或者有其他异常，说不定就是真空泵出了问题，得赶紧去检查检查。
汽车真空泵的结构
汽车真空泵是汽车发动机中的一个重要部件，它的主要作用是产生真空，为汽车的一些系统提供动力，如制动系统、空调系统等。
那么汽
车真空泵的结构是怎样的呢？
汽车真空泵的结构主要由以下几个部分组成：
1. 泵体：泵体是汽车真空泵的主体部分，它通常由铸铁或铝合金制成。
泵体内部有一个叶轮，当发动机转动时，叶轮也会随之旋转，从而产
生真空。
2. 叶轮：叶轮是汽车真空泵内部的一个重要部件，它通常由铸铁或铝
合金制成。
叶轮的作用是通过旋转产生真空，从而为汽车的一些系统
提供动力。
3. 活塞：活塞是汽车真空泵内部的一个重要部件，它通常由铸铁或铝
合金制成。
活塞的作用是通过上下运动产生真空，从而为汽车的一些
系统提供动力。
4. 气门：气门是汽车真空泵内部的一个重要部件，它通常由铸铁或铝
合金制成。
气门的作用是控制真空的进出，从而为汽车的一些系统提
供动力。
5. 密封件：密封件是汽车真空泵内部的一个重要部件，它通常由橡胶或金属制成。
密封件的作用是防止真空泄漏，从而保证汽车系统的正常运行。
总的来说，汽车真空泵的结构比较简单，主要由泵体、叶轮、活塞、气门和密封件等几个部分组成。
这些部件的协同作用，可以产生足够的真空，为汽车的一些系统提供动力。
新能源汽车真空泵不工作原理新能源汽车真空泵不工作，哎呀，这可真让人头疼。
想象一下，你开着你的新车，正准备去遛一圈，结果突然发现真空泵不工作，这下可就尴尬了。
真空泵，听名字就有点高大上，其实就是用来把空气抽走，制造一个低压环境。
这么一说，它的任务可大了，像是给车里的各种系统提供支持，尤其是制动系统。
没了它，这车就像一头打了针的牛，愣是动不了。
哦，先别急，我这可不是在唠叨，而是想让你明白，真空泵的重要性。
一说到真空泵不工作，很多人脑海里可能会冒出一堆复杂的技术名词，什么电机啊，密封圈啊，听得我都想打哈欠。
真相往往没那么复杂。
有时候就只是个小问题，比如电源断了，或者接头松了。
咱们得知道，真空泵就像家里的水龙头，水流不出来了，可能只是堵了，或者坏了。
想想，如果水龙头坏了，你的生活可就没法继续了，真空泵也差不多。
这些小问题，如果不及时解决，可就可能让你陷入困境。
再说了，这真空泵可不光是个小零件，它可是车子的心脏之一。
你要是让它不工作，那可真是让整辆车都受不了。
尤其是电动汽车，缺了它，刹车系统就可能失灵，开起来就像是在走钢丝，心里别提多紧张了。
说实话，真空泵一旦出问题，就像电影里的反派，趁机捣乱，搞得人心惶惶。
车主们都知道，安全第一，不想在路上上演“惊险时刻”。
那真空泵为什么会不工作呢？其实原因可真不少。
最常见的就是磨损，久了之后，内部零件可能就会老化。
你想啊，就像我们年纪大了，身体总会有些小毛病。
再加上使用频率高，真空泵可真是个“高危”职业。
还有就是温度问题，电机在高温下工作，可能会引起故障。
就像我们在夏天出门，太阳一晒，简直是热得让人受不了。
设备也是，太热了可不行。
还有一种情况就是，真空泵里头的油可能缺少了。
想象一下，车子要是没油，能跑得动吗？所以说，定期检查和保养，绝对是关键。
你看，车主们总是忙着洗车、加油，却常常忘了看真空泵的状态，这可真是个大误区。
保养车子就像照顾宠物，要定期喂养，才能健康成长。
说到这，咱们再聊聊怎么解决这个问题吧。
汽车真空泵的工作原理
汽车真空泵是一种用来产生真空的装置，它主要由驱动机构、压缩机、切断阀、真空室和有关控制部件等组成。
其工作原理如下：
1. 驱动机构：汽车真空泵通常由汽车发动机驱动，通过连杆机构和曲轴传动实现旋转运动。
2. 压缩机：真空泵中的压缩机是实现真空产生的关键部件，它一般采用回转式压缩机或螺杆式压缩机。
压缩机内部有旋转齿轮或螺杆，通过旋转产生高速气流，将进入压缩机的气体不断压缩。
3. 切断阀：真空泵中还设有切断阀，用于控制气体进入和排出真空室的开关。
当气体被压缩到一定程度时，切断阀关闭，防止高压气体逆流。
4. 真空室：在压缩机的作用下，气体被不断压缩，进一步减小其压力，形成真空。
真空泵中的真空室起到收集气体的作用，使得真空度不断提高。
5. 控制部件：真空泵中还配备有相关的控制部件，用于控制泵的启停、真空泵工作状态的监测和安全保护等功能。
总的来说，汽车真空泵通过压缩机的作用，将空气压缩，进而形成真空，以满足汽车系统中对真空的需求。
他在汽车制动系统、进气歧管控制等方面起到重要的作用。
汽车上真空泵的作用和用途
汽车上的真空泵是指一种利用活塞运动产生真空的机械装置。
通常情况下，汽车真空泵用于驱动制动系统和其他设备的进气管，为发动机提供稳定的进气。
因此，它在汽车行业中有着重要的作用。
首先，真空泵是汽车制动系统的重要组成部分，可以加强制动效果。
在踩下刹车踏板时，制动系统需要产生巨大的压力，从而制动轮胎并减速车辆。
如果没有电动真空泵的帮助，制动系统需要依靠司机的脚力产生足够的压力，这对许多司机来说是困难的，尤其是在长时间制动和板车上。
因此，真空泵在汽车制动系统中的作用是不可或缺的。
其次，汽车的其他设备也需要真空泵的帮助，以提供稳定的进气。
例如，汽车的发动机需要在正常运转时吸入充足的空气和燃料混合物，从而产生足够的动力。
如果进气管中没有足够的真空，发动机可能无法提供足够的动力，并可能产生其他故障和问题。
因此，在现代汽车中，电动真空泵已成为发动机正常运转所必需的设备之一。
除了在汽车制动系统和进气管中的作用外，真空泵还可以用于汽车特殊设备的控制，如嘴车、信标灯、前照灯调整、中央门锁系统等。
这些设备通常需要真空泵的帮助，以便以正确的方式运行和执行其任务。
总之，汽车上的真空泵是一种非常重要的装置，为汽车行业提供了重要的功能和
服务。
它们在汽车制动系统、进气管系统和其他设备中发挥着关键作用，帮助保证汽车的正常运行和安全性。
因此，在维护和保养汽车时，确保真空泵的正常运行和维护是非常重要的。
汽车真空泵工作原理朋友们！今天咱们来聊聊汽车上一个很重要的部件——汽车真空泵。
这东西虽然平时可能不太起眼，但它在汽车的运行中可起着大作用呢。
汽车真空泵是干啥用的。
它主要是为汽车的刹车系统提供助力的。
大家都知道，开车的时候刹车可太重要了，要是刹车不好使，那可危险得很。
而汽车真空泵就是让我们踩刹车的时候更轻松、更灵敏。
那这汽车真空泵到底是怎么工作的呢？咱慢慢道来。
汽车真空泵一般是由发动机带动的。
当发动机运转的时候，就会通过一些传动装置带动真空泵也跟着转起来。
如果是机械真空泵呢，它里面通常有一个转子和一个定子。
转子就像一个小风车似的，在定子里面不停地转。
当转子转动的时候，会在真空泵的内部形成一个变化的空间。
这个空间一会儿大一会儿小，就像我们呼吸的时候胸腔的变化一样。
当这个空间变大的时候，就会产生一种吸力。
这个吸力会把外面的空气吸进来。
这些被吸进来的空气会经过一些通道，进入到刹车助力器里面。
刹车助力器就像是一个大力士，它能帮助我们用比较小的力气就踩下刹车踏板。
当我们踩下刹车踏板的时候，刹车助力器里面的压力就会发生变化。
这个压力变化会传递给刹车系统，让刹车系统开始工作，把车轮给刹住。
而当转子继续转动，空间变小时，就会把刚才吸进来的空气又排出去。
这样一吸一呼，就不断地为刹车助力器提供空气，保证刹车系统的正常工作。
要是电动真空泵呢，工作原理又有点不一样。
电动真空泵是通过电机来驱动的。
当汽车的某些条件满足的时候，比如说发动机刚启动的时候或者刹车踏板被踩下的时候，电动真空泵的电机就会开始工作。
电机带动真空泵里面的叶轮或者活塞之类的东西开始运动。
叶轮或者活塞的运动也会产生吸力，把空气吸进来，然后再排出去。
和机械真空泵一样，电动真空泵也是不断地为刹车助力器提供空气，让刹车更轻松。
在汽车真空泵工作的过程中，还有一些其他的部件也起着很重要的作用。
比如说单向阀，它能保证空气只能朝着一个方向流动，不会倒流。
还有一些传感器，它们能监测真空泵的工作状态，要是发现有问题，就会给汽车的电脑系统发出信号，让我们知道真空泵出故障了。
汽车真空泵保养手册在日常生活中，汽车已经成为了我们不可或缺的交通工具。
为了维持汽车的良好状态，我们需要经常对汽车进行保养和修理。
然而，在汽车保养中，有一些常见的问题却常常被忽视，而其中一个就是汽车的真空泵。
汽车的真空泵是汽车中一个十分重要的组件。
它主要用于辅助制动，在制动时可以提高制动效果，同时也可以用于启动和关闭门锁，中控锁等电子设备。
如果真空泵出现故障，会对汽车的性能和行驶安全造成很大的影响。
因此，我们需要对汽车真空泵进行保养和维护，以确保其正常运转。
下面，我们将为您介绍汽车真空泵的保养手册。
一、定期更换真空泵油汽车真空泵中的油脂是真空泵正常运转所必需的。
因此，我们需要定期更换真空泵油，以确保真空泵正常工作。
不同的车型所需的油脂种类和更换间隔时间也不同，因此我们需要参照汽车的说明书或者咨询维修人员来确定更换的具体时间和油脂种类。
二、检查真空泵膜片磨损情况真空泵膜片是最易磨损的部件之一。
如果真空泵膜片存在磨损等问题，则会导致真空泵泵气不足或者泵气无力，从而影响汽车的制动效果。
因此，我们需要定期检查真空泵膜片的磨损情况，并及时更换。
一般情况下，每隔两年或者经过2-3万公里左右行驶后，我们需要更换一次真空泵膜片。
三、保持真空泵的清洁清洁真空泵对保持其良好运作非常重要。
如果真空泵过于脏污，则容易导致腐蚀和磨损。
因此，我们需要保持真空泵的清洁，避免灰尘和杂质进入真空泵内部。
当然，清洗真空泵也需要注意细节，我们需要使用适当的清洁工具和方法，避免对真空泵造成二次损伤。
四、检查真空泵的密封和连接情况真空泵在使用过程中容易出现连接松动或者密封不良的情况。
如果这种情况发生了，我们需要及时检查和修复。
一般情况下，每隔一年或者经过1万公里左右行驶后，我们需要检查一次真空泵的密封和连接情况，以确保其正常运作。
通过对汽车真空泵保养手册的介绍，相信大家对汽车真空泵保养有了更加深入的了解。
我们需要在日常生活中注重对汽车的保养和维护，以确保汽车的性能和行驶安全。
文献综述前言汽车的制动性是汽车的主要性能之一，是汽车高速行驶的重要保障，关系到人们的生命及安全财产。
对于普通乘用车和轻型商用车，其制动系统主要采用液压作为传动媒介，与可以提供动力源的气压制动系统相比，它无法为驾驶员提供制动助力。
因此，为了提高汽车的制动性能，减轻驾驶员的劳动强度，现代乘用车与轻型商用车的制动系普遍加装助力装置，即采用具有助力功能的伺服制动系统。
伺服制动系统是指在人力液压制动的基础上加设一套由其他能源提供制动力的助力装置，使人力与动力可兼用，即兼用人力和机械动力作为制动能源的制动系。
而真空助力器是伺服制动系统中最常用的助力装置，因此，伺服制动系统也称作真空助力制动系统。
真空助力器依靠其内部真空腔与大气压的压力差来提供助力，因此真空腔必需保持在一定真空度，才能对外输出制动助力。
传统的汽油发动机在工作时，其进气歧管处产生较高的真空度，可以为真空助力器不断地提供真空源，保证伺服制动系统的正常运行。
但现在为满足环保要求而新开发的汽油直喷发动机，其进气歧管处真空度较低，无法提供足够的真空来源。
另外，在混合动力汽车上，由于发动机不能全时工作，也无法保证足够的真空度；而对于纯电动车，更是完全需要外部真空源来保证制动性能。
因此，需要提供一种新的方案来解决汽车制动系统的助力问题，保证汽车的制动性能不因发动机结构的改变而降低。
真空泵即是给助力器提供负压的装置。
整车对于真空泵，其主要求有：体积小、功耗小、响应速度快、真空度较高、NVH 性能优越、干式运转、性能可靠、造价较低等。
目前比较成熟的真空获得设备类型有：液环式真空泵、往复式真空泵、旋片式真空泵、滑阀式真空泵、罗茨式真空泵、爪型式真空泵、涡旋式真空泵、螺杆式真空泵和分子式真空泵。
考虑到车用电子真空泵的特点，开发可行性最高的是往复式真空泵和旋片式真空泵。
相比而言，旋片式真空泵由于其动平衡性能较好，其振动噪声小，因此本课题选择对旋片式真空泵进行设计研究。
[1]主题发展及其现状自1909年盖德(W.Gaede)发明旋片泵并取得德国专利,1936年又发明气镇泵, 1941年取得专利以来,旋片真空泵得到广泛应用和不断完善"60年代末,国际上出现了提高转速、直联的小型化趋势,70年代初出现了直联系列产品,到80年代初,又推出了改进的系列产品,有多种可供用户选配的附件,可以保护泵,或保护环境,泵本身结构也有改进而使可靠性提高"在泵的结构方面,为了能在停泵时防止返油,有的设有能自动切断油路的止回阀,有的设有进气通道截止阀,有的为了能在泵开气镇运转突然停电时自动切断气路来保持泵口处于真空状态而设有油泵和控制结构"在附件方面,有消雾器、气味过滤器、阻挡碎玻璃等杂物用的入口过滤器、灰尘过滤器、蒸汽凝结阱、化学阱，有控制泵温以提高水蒸气抽除率和保护泵的温控水量调节阀"到了80年代末,90年代初,又推出了油过滤器、能监视油温、油压、油质等的电子显示器,甚至可以与计算机联接,进行自动控制,采用强制润滑和风冷,使泵的连续工作入口压力达10kPa,甚至更高,同一台泵的适用范围因而更大。
在转子与定子的相对位置上,也有人做了研究,例如采用偏侧心,下偏心等。
最近几年,我国的旋片泵生产取得了很大的进步,但由于加工工艺和设备落后,机械的加工水平不足,导致我国的旋片泵的技术水平仍然相对落后,难以满足各大新兴行业的需求。
[2]国内外的旋片泵产品性价比参数相差巨大虽然近几年来,国产旋片泵的性能指标,像：抽气速率、极限真空、用油量!最高使用温度等方面取得了一定的进步。
但是在一些用户比较关心的方面,如密封、重量、比功率、使用寿命、外形!噪声等方面,与国外的同类产品相比还存在着很大的差距"与国外产品相比,国产旋片泵存在的问题具体表现在以下几个方面：(1)抽气效率过低泵的抽气效率是指实际抽速与理论抽速之比"按照JB/T6533一19975《旋片真空泵》标准规定,2Pa时双级泵的抽气效率不应低于45%,1.5kPa时不低于80%，该项指标表示了泵的抽气能力,旋片泵不合格产品中有80%是因为该项指标过低。
(2)存在喷油漏油现象不喷油、不漏油是关系着环境保护的重要指标,对于制冷、半导体、电子、食品包装行业来说都是不允许有喷油漏油现象的。
当前旋片泵不合格产品中有20%既是因为该问题的存在。
(3)噪声过大噪声过高也是迫切需要解决的问题之一,旋片泵不合格产品中因为噪声过高而导致不合格的产品占了20%。
例如,按照JB/T6533一19975《旋片真空泵》规定,2升旋片泵的噪声不得大于72dB,而实际上现实中有些泵的噪声甚至高于75dB。
（4）轻量化不足虽然标准中没有对旋片泵重量进行硬性规定，但国产旋片泵在选材及结构设计均不如进口产品，轻量化程度不够。
如抽气速率均为2L/s 的国产2XZ-2B 旋片泵，整机重量24Kg，德国莱宝的D8B 重量仅为21.2Kg。
以上三个方面是目前国产旋片泵存在问题比较严重的地方"此外,在极限压力!比功率!用油量!重量!最高使用温度!外观造型上都还有待提高。
[3]工作原理旋片式真空泵是一种依赖转子和可以在槽内滑动的旋片与定子共同实现空腔体积变换来实现真空的变容积式机械真空泵。
其结构如图1：偏心放置在定子中心转子与旋片分割定子的容积，成为A、B、C三个独立的工作腔，分别为吸气腔、压缩腔和排气腔。
转子上开有纵向的转子槽，槽内装有沿径向可以自由滑动的旋片。
当转子转动时，旋片在离心力及弹簧力作用下从槽中甩出，实现A、B、C三个工作腔的分割。
其中，旋片式分割的独立工作腔，称之为基元。
随着转子的转动，基元容积从小到大实现周期性的变换，从而达到抽出气体的目的。
[4]图 1 旋片式真空泵工作原理示意图结构组成旋片式真空泵主要有：泵体、转子、旋片三个主要部件构成，具体结构见图2：[5]图 2 单旋片式真空泵的结构（1）泵体是旋片泵的主体,根据其安装结构的不同,可以分为三种类型:整体式(图2a)、中壁压入式(图2b)和组合式(图2c)。
整体式结构要求加工精度高,高低真空级的两腔同心度不易保证；中壁压入式结构中,高、低真空腔为一体,中壁经冷却后由压力机装入,结构简单,加工和装配量小,但中壁尺寸公差要求严格;组合式结构各零件易于加工,加工面多,精度高,废品率低,互换性好,适合于大批量生产。
图 2 旋片式真空泵的泵体（2）转子是旋片泵的核心部件。
转子结构有三种形式:压套式(图3a)、转子盘式(图3b)和整体式(图3c)。
其中,整体式结构加工件和装配量小,但旋片槽加工困难,难以达到高精度,适用于大泵；转子盘式结构中如图,两半转子盘用螺钉和锥销紧固后,两转子体之间形成旋片槽,这种结构零件多,加工装配量大,有较高的加工精度；压套式结构如图,两半转子中间用衬块儿保证旋片槽宽,要求加工精度较高,装配较复杂。
其中,转子盘式结构最常见。
[6]图 2 转子结构旋片式真空泵主要尺寸参数的计算关于泵主要参数和尺寸的设计计算,可以根据经验和公式选取不同参数、比较再选择并把尺寸圆整,最后选定方案,验算有关数值。
这里介绍一种计算方法。
S、泵轴转速n、旋片数Z、初选直径比已知名义抽速S、选定几何抽速为thK。
[7]b、长径比a、容积利用系数v(l) 几何抽速th SJB/ T6533-1997 要求泵的几何抽速th S应为名义抽速S的1.0-1.2倍。
几何抽V、转子速度n、旋片数目z和泵腔高度h有关。
速的大小与真空泵的吸气容积s由于国内行业标准规定用几何抽速来考核抽气效率,因此,如果用户要求泵的最大抽速更接近名义抽速,则应选较大的th S 值,对于排气压力较高的泵,更应如此。
z n h A z n V S s ⨯⨯⨯=⨯⨯=th（2）泵轴转速n 的选择对于同一抽速，转速小则尺寸大,体积大,重量大,材料消耗较大,但温升较低,旋片头部最大线速度较小,对旋片材质和泵油要求较低,橡胶件不易老化。
反之,n 大则尺寸小,体积小,重量轻,用料少。
普通真空泵转速n 一般在800-1500r/m 之间。
但是车用真空泵与普通真空泵有很大区别，车用真空泵额定转速在4000-5000r/m 之间。
怠速时只有2000r/m 。
这样应采用比重较小的耐磨的叶片材料，增强冷却，改进泵有性能；同时增加叶片的个数以提高抽速，保证汽车在怠速时也能有效制动。
（3）旋片数自z 的选择对于4pa 以下极限压力的泵,在每一级中一般多取z=2。
采用z=3 的也有,但较少,而且原先用3 片的莱宝DA 系列泵在DB 系列改进型泵中又改用z=2。
片数多,加工要难一些,成本要高一些,抽速则可增加一些。
对于极限压力为50-500 Pa 的泵,h 值较大,容积利用系数较小,增加片数一可增加抽速,二可使性能稳定。
常用3片,对于干式旋片泵则多用4片。
本文设计泵选用2片即z=2。
（4）选择直径比b直径比是指转子的外径d 与定子内径D 数值的最大值的比值，即b=d/D,抽速一定,b 小则泵的定子尺寸小,偏心距e 大,泵运转时旋片最大伸出长度与留在槽内的长度之比大,旋片受力大,容易磨损或发生故障。
在使用中b=0.75-0.90。
连续工作人口压力较低的可取小值,反之可取大值。
(5 ) 选择长径比a长径比是指泵腔高度与定子内径a 数值大小的比值，即 a=L/D 。
L 是泵腔长度,对于双级泵指高真空级的长度,D 是泵腔直径,a 值的选取影响旋片头部的最大线速度,与泵温、磨损有关,影响加工工艺性、外形尺寸以及外形的美观。
a 值还受进气口结构的限制。
通用化规格选择不当,会使泵温较高,外形尺寸大,重量大,一般取a=0.4-1.5,对于大泵取大值,小泵取小值。
选取或计算容积利用系数vk 通常总通过合理计算的布置进气口和加进气导流槽来获得最大容积利用系数。
vk 的计算方法有两种一种是直接从表中查取见表1。
表1 两旋片时的vk 值b0.75 0.76 0.77 0.78 0.79 0.80 0.81 0.82 0.83 0.84 0.85 vk0.86 0.85 0.85 0.85 0.85 0.85 0.85 0.84 0.84 0.84 0.84另外一种方法就是通过公式计算： 对于两旋片)1(2sin )(222121k b b v --+-=ππϕϕπ式)1arccos(b -=ϕ。
（6）旋片式真空泵泵腔主要尺寸计算如下：a)泵腔直径D ，转子直径d ，高级缸长L1，偏心距e ，单位为mm 。
32v th7)1(K z s 1024D b a n -⨯=πbD d =aD L =1)(21d De -=b)旋片圆头最大线速度max v 的验算3max 10)(30-⨯+=e R nv π式中 R 是泵腔半径，e 是偏心距单位为mm 。
