水库水位监测系统

水库水雨情自动测报系统方案简介水库水雨情自动测报系统是一种用于定期自动监测水库水位和降雨情况的系统。

通过安装在水库周边的传感器和自动化设备，系统能够实时收集水库水位和降雨数据，并通过网络将数据传输到中央服务器，以便进行数据分析和监控。

这种系统能够提供准确的水库水雨情数据，方便水库管理人员和相关部门进行决策和应对突发事件。

系统组成水库水雨情自动测报系统主要包括传感器、数据采集装置、通信设备、中央服务器和数据分析软件等组成部分。

1. 传感器传感器是用于测量水库水位和降雨量的装置。

常用的水位传感器包括压力传感器和浮子传感器，能够准确测量水位高度。

降雨传感器则可以测量雨水的降落量。

2. 数据采集装置数据采集装置是用于接收传感器采集的数据，并进行处理和存储的设备。

它可以通过串口、以太网等方式与传感器以及其他设备进行连接，采集数据并进行实时处理。

数据采集装置还可以具备报警功能，当水位或降雨量超过预设阈值时，可以发送报警消息到中央服务器或相关人员。

3. 通信设备通信设备是实现数据传输的关键组件，它可以将采集到的数据通过无线网络或有线网络传输到中央服务器。

常用的通信设备包括无线传输模块、以太网模块等。

4. 中央服务器中央服务器是用于接收、存储和分析数据的设备。

它可以通过网络与数据采集装置进行通信，接收实时数据并存储在数据库中。

中央服务器还可以提供数据查询、报表生成、远程监控等功能。

5. 数据分析软件数据分析软件是用于对采集的数据进行分析和处理的工具。

通过对水库水位和降雨数据的分析，可以提供给水库管理人员重要的决策依据。

数据分析软件还可以生成各种报表和图表，用于数据展示和数据可视化。

系统工作原理水库水雨情自动测报系统的工作原理如下：1.传感器实时采集水库水位和降雨数据，并传输给数据采集装置。

2.数据采集装置接收并处理传感器数据，存储到本地数据库中。

3.数据采集装置将处理后的数据通过通信设备传输到中央服务器。

4.中央服务器接收并存储数据，并进行实时监控和分析。

水库监测、水库监控、水库水位监测一、系统概述水库监测适用于水利管理部门远程监测水库的水位、降雨量等实时数据，同时支持远程图像监控，为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。

平升水库监测做到了水库水雨情的实时监测、实现了水库的信息化管理，在保护人民生命、财产安全方面发挥了重大作用。

二、系统拓扑图DATA-9201DATA-9201水库监测拓扑图三、系统特点：●《水文监测数据通信规约（SL651-2014）》●《四川省水文测报系统技术规约（SCSW008-2011）》●《特殊区域水文、水资源数据安全采集系统RTU追加测试》●《水文自动测报系统设备遥测终端机（SL 180-2015）》●全国工业产品生产许可证●《水文实时监测管理系统》软件著作权证书●《水文实时监测管理系统》软件产品登记证书四、系统功能●水库分布位置、现场设备运行状态。

●水位、降雨量、设备电池电压等实时数据。

●GPRS/CDMA通信时，支持定时、越限或远程手动拍照。

●光纤/ADSL/3G/4G通信时，支持视频实时监控。

●水位/降雨量超限或现场设备故障时，自动报警●自动向责任人手机发送报警短信。

●自动统计水位、降雨量的时、日、月、年数据报表。

●自动生成水位、降雨量、电池电压等过程分析曲线。

●监测中心服务器和现场终端双向存储历史数据。

●现场平升水库监测终端可存储不少于一年的历史数据记录。

五、水库监测现场展示自动雨量水位监测设备（水库监测终端）水库监测设备 DATA-9201一、特点◆通过国家水利部“水文监测数据传输规约（SL651-2014）、水文遥测终端机(SL 180-2015)、特殊区域水文/水资源数据安全采集系统RTU追加测试”等权威检测；获得“全国工业产品生产许可证”。

◆核心监测设备选用DATA-6311型低功耗测控终端，GPRS实时在线平均电流≤10mA，功耗仅为同类产品的1/10，大大减少太阳能供电设备成本并降低施工难度。

水库监测系统方案1. 引言水库是重要的水利工程项目，对于水资源的储存和调度起着至关重要的作用。

然而，由于水库在工程设计和运维中面临许多潜在的风险和灾害，如泄洪、溃坝等，因此需要建立一套可靠的水库监测系统来保障水库安全。

本文将介绍一种水库监测系统的方案。

2. 系统架构水库监测系统主要由传感器、数据采集器、数据传输设备、数据处理服务器和数据显示终端组成。

2.1 传感器传感器是水库监测系统的核心部件，用于感知并采集水库的各项参数数据。

常用的传感器包括水位传感器、温度传感器、压力传感器、倾斜传感器等。

这些传感器应具备高精度、高稳定性和抗干扰能力。

2.2 数据采集器数据采集器用于将传感器采集到的数据进行采集并存储。

数据采集器一般具备多个输入通道，可接入多个传感器，采集器需要提供稳定的电源和存储设备。

采集器还需要具备数据压缩和传输的能力。

2.3 数据传输设备数据传输设备用于将采集到的数据传输到数据处理服务器。

传输设备可以采用有线或无线传输方式。

对于远程或移动的水库，无线传输方式更为适用；而对于已有有线网络覆盖的水库，有线传输方式即可。

2.4 数据处理服务器数据处理服务器是整个水库监测系统的核心，负责接收、解析和存储来自数据采集器的数据，并进行数据分析和处理。

数据处理服务器需要具备较高的计算能力和存储能力。

同时，数据处理服务器还需要能够实时监测水库的工作状态，并能够根据预设的规则进行报警和控制。

2.5 数据显示终端数据显示终端用于将处理后的数据展示给水库运维人员。

数据显示终端可以是电脑、手机、平板等设备，以便运维人员能够随时随地监测水库的运行状态。

数据显示终端需要提供用户友好的界面和实时的数据更新功能。

3. 系统功能水库监测系统的功能主要包括数据采集、数据传输、数据存储、数据分析和报警控制。

3.1 数据采集系统通过传感器实时采集水库的各项参数数据，如水位、温度、压力等。

传感器的采集频率可以根据实际需求进行设置。

雷达水库水位监测GPRS远传系统一、概述我公司研发的“水位远程监控系统”，已广泛的应用于大坝、河流河道、水库、水力发电厂、环境水文、地下水水位、水池水位监测等。

该系统能够实时在线监测水库、河流的液位高度、雨量等参数。

系统采用集散式控制结构，通过高精度传感器及高敏感器件遥测水库水位及雨量信息。

经过计算机分析处理，通过GPRS模块把水位数据及工况传回监控中心实时监控。

供工程技术人员实时掌握水位动态，为决策提供依据。

二、设计原则1) 适用性：由于客户现场要求特殊，要求考虑距离监控中心较远（70~80公里），尽量选取一种技术成熟、可靠性高的传输方案。

2) 实用性：功能强大、用户界面友好、报表、趋势图等功能齐全，日常维护简单方便。

在保证满足应用的同时，又要体现出GPRS网络系统的先进性，充分考虑网络应用的现状和未来发展趋势。

3) 灵活性和扩展性：根据未来应用的需求和变化，应具备充分的接入能力和可扩展性，我们采用一种标准化接口，如以后系统改造增加I/O接口组态方便容易，设点成本很低，包括以后带宽的扩展以及监控点移位的可扩展性，最大程度地减少对网络架构和现有设备的调整。

4) 兼容性和经济性：对于设备就绪以后，一定要考虑以后的扩展需要，并且能够最大限度地保证以后对现有资源的可用性和连续性，最大限度地降低网络系统的总体投资。

三、系统组成系统只要有监控中心、通信网络、终端设备、测量设备、供电系统等组成。

1.监控中心：主要硬件：服务器、客户端和GPRS数据传输模块。

主要软件：操作系统软件、数据库软件、水位监测系统软件、防火墙软件。

2.通信网络：中国移动公司GPRS网络。

3.终端设备：微功耗测控终端，（市电供电、太阳能供电、蓄电池供电可选）4.测量设备：水位计或水位变送器（如雷达）四、系统功能1. 远程动态监测功能。

信息中心随时通过软件远程召测液位高度。

能把检测参数在相应画面和报表中显示出来，并根据需要对液位自动生成分析图表和报表，并分类进行存储，接受各种形式的查询。

水位监测站是什么？有什么用处？
水位监测站是一种重要的水文监测设施，主要用于对河流、湖泊、水库等水体的水位进行实时、连续的监测，为防洪、抗旱、水资源管理等工作提供科学依据。

水位监测站通过传感器实时监测水位变化，这些传感器将收集到的水位数据通过智能网关进行收集、存储和处理，然后通过无线传输方式将数据传输至环境监控云平台进行处理和分析。

系统能够根据水位变化情况，为防汛抗洪、水资源调度等提供决策支持。

水位监测站的功能
实时监测：水位监测站通过安装在水域周边的传感器实时监测水位变化，确保数据的及时性和准确性。

高精度测量：采用先进的测量技术，确保测量结果的准确性和可靠性，受风、温度、雾霾、泥沙、漂浮物等外界因素的干扰较小。

全自动监测：具备全自动监测功能，无需人工值守，能够24小时不间断地监测水位变化，并自动记录数据。

水位监测站的应用领域
防洪抗旱：通过实时监测水位变化，为防洪抗旱工作提供预警信息，减少灾害损失。

水资源管理：为水资源分配、调度和保护提供科学依据，促进水资源的可持续利用。

水环境保护：监测水体污染情况，为水环境保护和治理提供支持。

其他领域：如农业灌溉、水电站发电、工业用水等领域，也需要水位监测站提供数据支持。

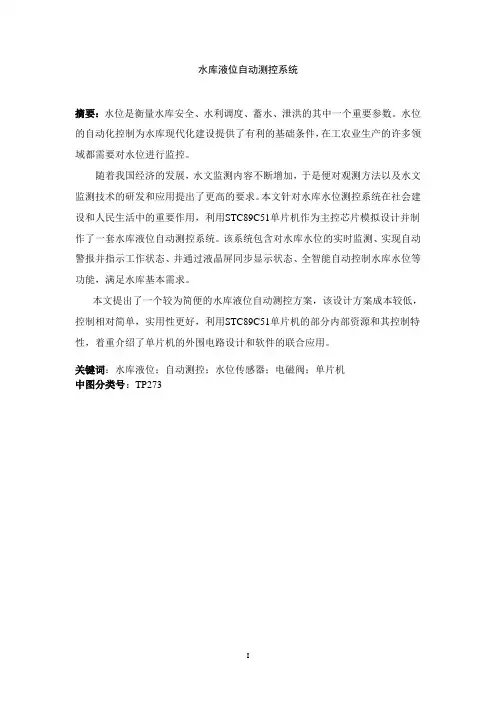

水库液位自动测控系统摘要：水位是衡量水库安全、水利调度、蓄水、泄洪的其中一个重要参数。

水位的自动化控制为水库现代化建设提供了有利的基础条件，在工农业生产的许多领域都需要对水位进行监控。

随着我国经济的发展，水文监测内容不断增加，于是便对观测方法以及水文监测技术的研发和应用提出了更高的要求。

本文针对水库水位测控系统在社会建设和人民生活中的重要作用，利用STC89C51单片机作为主控芯片模拟设计并制作了一套水库液位自动测控系统。

该系统包含对水库水位的实时监测、实现自动警报并指示工作状态、并通过液晶屏同步显示状态、全智能自动控制水库水位等功能，满足水库基本需求。

本文提出了一个较为简便的水库液位自动测控方案，该设计方案成本较低，控制相对简单，实用性更好，利用STC89C51单片机的部分内部资源和其控制特性，着重介绍了单片机的外围电路设计和软件的联合应用。

关键词：水库液位；自动测控；水位传感器；电磁阀；单片机中图分类号：TP273The Reservoir Volume Automatic Measurement and Control SystemAbstract：Reservoir capacity is one of the most important parameters in reservoir safety and water conservancy scheduling.Automatic control of the water volume provides favorable basic condition to modernization construction,in many areas of agricultural and industrial production, it is essential to monitor the water level.With the developing of our nation's economy, hydrology monitoring content gains more and more,as a result,raising higher requirements to the development and application of the observation methods.The system uses STC89C51 series micro-controller as the main control chip,designed and produced a set of reservoir level automatic measurement and control system.This system contains real-time monitoring of the reservoir water level, automatically instructing working status and the alarm,displaying the condition of the reservoir capacity through LCD screen.The article puts forward a simple and convenient scheme,this scheme needs lower cost,it is easier to control and more practical.The article mainly introduces the combined application between the SCM peripheral circuit and software design.Keywords:Reservoir V olume；Automatic Measurement and Control；Electromagnetic Valves；Water V olume Sensor；Single-chip MicrocomputerClassification:TP273目录摘要 (I)目录 (III)1. 绪论 (4)1.1. 研究背景 (4)1.2. 研究目的与意义 (4)1.3. 单片机的研究背景 (5)1.4. 系统研究现状 (5)1.5. 课题研究内容 (6)2. 水位自动测控系统原理 (8)2.1. 水位传感器 (8)2.1.1. 工作原理 (8)2.2. 控制原理 (9)2.3. 系统功能及特点 (10)3. 系统的硬件电路设计 (11)3.1. 方案确定 (11)3.2. 单片机选择 (11)3.3. 系统整体框架 (12)3.4. 硬件电路各模块分析 (12)4. 软件设计 (19)4.1. 主程序流程图 (19)4.2. 中断服务子程序 (20)5. 结论 (21)参考文献 (22)作者简介.........................................................................................错误!未定义书签。
