水库水情自动测报系统维护管理措施

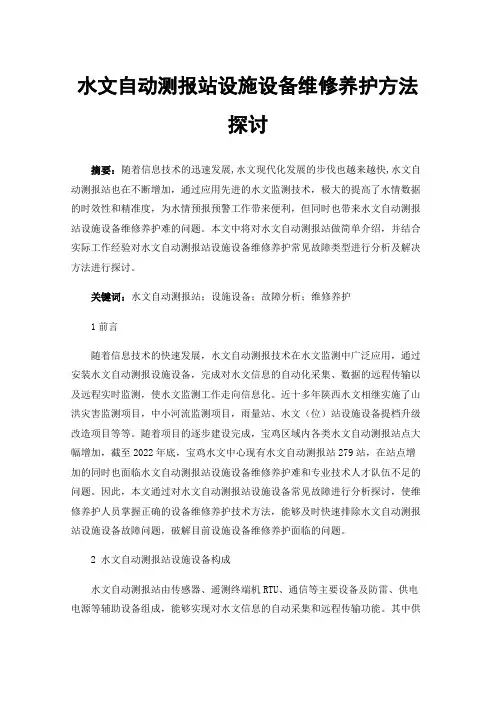

水文自动测报站设施设备维修养护方法探讨摘要：随着信息技术的迅速发展,水文现代化发展的步伐也越来越快,水文自动测报站也在不断增加，通过应用先进的水文监测技术，极大的提高了水情数据的时效性和精准度，为水情预报预警工作带来便利，但同时也带来水文自动测报站设施设备维修养护难的问题。

本文中将对水文自动测报站做简单介绍，并结合实际工作经验对水文自动测报站设施设备维修养护常见故障类型进行分析及解决方法进行探讨。

关键词：水文自动测报站；设施设备；故障分析；维修养护1前言随着信息技术的快速发展，水文自动测报技术在水文监测中广泛应用，通过安装水文自动测报设施设备，完成对水文信息的自动化采集、数据的远程传输以及远程实时监测，使水文监测工作走向信息化。

近十多年陕西水文相继实施了山洪灾害监测项目，中小河流监测项目，雨量站、水文（位）站设施设备提档升级改造项目等等。

随着项目的逐步建设完成，宝鸡区域内各类水文自动测报站点大幅增加，截至2022年底，宝鸡水文中心现有水文自动测报站279站，在站点增加的同时也面临水文自动测报站设施设备维修养护难和专业技术人才队伍不足的问题。

因此，本文通过对水文自动测报站设施设备常见故障进行分析探讨，使维修养护人员掌握正确的设备维修养护技术方法，能够及时快速排除水文自动测报站设施设备故障问题，破解目前设施设备维修养护面临的问题。

2 水文自动测报站设施设备构成水文自动测报站由传感器、遥测终端机RTU、通信等主要设备及防雷、供电电源等辅助设备组成，能够实现对水文信息的自动采集和远程传输功能。

其中供电设备主要由太阳能电池板和蓄电池组成，采集则包括遥测终端机RTU、雨量计、雷达水位计等，传输装置由通信模块和信号防雷器等组成。

3 故障分析及排除方法3.1常见故障类型分析常见的故障类型主要包括:遥测终端机RTU故障，雨量计传感器故障，雷达水位计传感器故障，通信故障，供电故障，线路故障等等。

3.2 故障产生原因分析（1）遥测终端机RTU故障产生的原因一般有：参数配置错误；设备宕机；设备无电；无法设置或者保存参数；雷达水位计、雨量计与遥测终端机RTU连接线有问题；遥测终端机RTU上接线端子松动及接触不良；受到雷电损毁等等。

Development and Innovation | 发展与创新 |·231·2019年第12期水文雨情自动测报系统的维护陈 涛（株洲水文水资源勘测局攸县水文局，湖南 株洲 412300）摘 要：水雨情自动测报系统为我国的防汛抗旱工作发挥了巨大作用，系统主要功能是通过对水情信息进行收集、传送、接收、存储、分发和上报等环节，在系统中综合利用的计算机技术、遥感技术、水文特点和地理因素相关内容，对我国的江河流域及各类水库水文雨情进行实时监控，并且实现相关资讯自动传送、自动生成表格，管理人员可以通过对图形和图像进行分析，直观了解到观测的水文情况。

本文将针对水文雨情自动测报系统维护相关内容进行分析。

关键词：水文雨情；自动测报系统；维护措施中图分类号：P338 文献标志码：A 文章编号：2096-2789（2019）12-0231-02作者简介：陈涛（1971—），男，工程师，研究方向：水文资源，自动测报系统管理与维护。

1 水文雨情自动测报系统正常运行的前提1.1 档案建立及资料汇总工作对整合后的系统资料进行收集，对系统情况进行全面了解，并且建立技术档案，是水文雨情自动测报系统管理中的一项基础工作内容。

切实做好这项工作，不但有利于收集重要的水文雨情信息，为防洪抗涝作好准备，同时也有利于水文雨情自动测报系统的维护。

工作内容主要包括图纸收集、仪器设备说明书收集、系统的设计报告书收集、系统安装与调试信息收集、系统试运行阶段资料收集、系统验收报告收集、系统日常运行情况日志收集、系统的日运行与年运行报告收集、系统维护和检修记录收集、遥控站档案收集等。

1.2 系统操作流程与规章制度的建立工作水文雨情自动测报系统中一项重要的工作内容是结合系统运行实际情况，因地制宜地制定符合实际要求的系统运行规范以及正规操作流程。

在规章制度制定中，需要包括系统操作详细方式、系统管理和维护方式、系统运行情况、故障检修情况、工作考核情况等，并且要求相关工作人员能够按照规章制度的要求，对工作进行细化，严格按照系统操作要求进行工作，使系统维护和管理工作有章可循。

水情自动测报系统运行维护规程1. 引言水情自动测报系统是为了及时准确地获取和监测水情信息而建立的一套自动化系统。

本规程旨在确保水情自动测报系统的正常运行和有效维护，以提供可靠的水情数据支持。

2. 系统概述水情自动测报系统是由传感器、数据采集设备、数据传输设备、数据处理与存储设备以及数据展示与分析软件组成的一套完整系统。

其主要功能包括实时监测水位、流量、降雨等水文要素，并将数据进行采集、传输、处理和展示。

3. 运行管理3.1 运行计划制定合理的运行计划，包括日常巡检、定期维护和突发故障处理等内容。

根据实际需要，制定巡检频率和维护周期，并建立相应的记录。

3.2 巡检与维护3.2.1 日常巡检•定期对传感器、数据采集设备等进行巡检，确保其正常工作。

•检查传感器安装是否牢固，有无松动或损坏。

•检查数据采集设备的供电是否正常，接线是否松脱。

•检查数据传输设备的网络连接是否畅通。

•检查数据处理与存储设备的存储空间是否充足。

3.2.2 定期维护•定期对传感器进行校准和清洁，确保测量结果准确可靠。

•定期对数据采集设备进行检修和维护，包括更换电池、清理终端等。

•定期对数据传输设备进行检查和优化，确保网络通畅。

•定期对数据处理与存储设备进行清理和整理，删除过期数据。

3.2.3 突发故障处理•对于出现的突发故障，及时报修，并按照维修流程进行处理。

•在故障修复过程中，需要做好记录，并及时向相关部门汇报。

3.3 数据质量管理3.3.1 数据校验每次数据采集完成后，应进行数据校验，包括时间戳校验、范围校验、异常值排除等。

确保采集到的数据准确可靠。

3.3.2 数据备份与恢复定期对采集到的水情数据进行备份，并建立相应的恢复机制，以防止数据丢失。

3.3.3 数据质量评估定期对采集到的水情数据进行质量评估，包括数据完整性、准确性和一致性等方面的评估。

发现问题及时处理，并记录相关信息。

3.4 安全管理3.4.1 系统安全对水情自动测报系统进行安全防护，包括网络安全、设备安全和数据安全等方面的保护措施。

雨水情自动测报系统常见故障分析及维护措施摘要：维护工作是雨水情自动测报系统能否长期处于良好运行状态的重要保证，做好系统的维护工作，要熟悉系统硬件方面的故障和维护方法，也要掌握软件方面的维护内容。

系统的安全运行和维护是一项长期、持久、面广、点多的工作。

关键词：雨水情自动测报系统；故障；维护前言随着水文事业的发展，雨水情自动测报系统已呈普及之势，极大地满足了水文、防汛等工作的需要。

这类系统就目前的国内技术而言，基本实现了无线数字远传，数据传输方式从原先的“应答式”改为“自报式”，系统结构基本相同。

系统由上至下，一般由中心站、分中心站、中继站和遥测终端站组成[1]。

硬件设备由于生产厂家不同，设备内部电路略有差别，但整体上这类设备的部件构成、内部构造及呈现的功能基本相同，因此，系统的维护管理具有很大共性。

现就雨水情自动测报系统常见故障及维护措施介绍如下，供参考。

1 系统概述雨水情自动测报系统能否长期处于比较良好的运行状态，首先要求我们必须先对系统有一个基本的认识[2]。

该系统是综合运用计算机、电子、通信、遥感、水文、气象等多学科技术，主要工作是完成对江河、水库和流域的降雨、水位(潮位)、流量、蒸发、闸门启闭等水情信息的实时采集、传输、处理、存储管理和发布的信息系统，通过计算机等专用设备及应用软件，准确地进行自动监测、预报、调度，并通过图形、图象显示以及各类数据表格的输出，为各级指挥人员提供迅速、准确的信息。

XX水文局雨水情自动测报系统采用了北京金水燕禹研发的YCZ-2A-101型遥测终端，主要由水位计、雨量传感器、数据采集终端（RTU）、数据传输信道、通信设备、应用软件、数据处理计算机和供电电源等构成，共计1个中心站、42个遥测站。

实现了雨量、水位信息的自动采集、存贮，并通过通信信道实时定时自动传送至中心站，实现了“有人看管、无人值守”的管理模式。

中心站能实时接收遥测站雨量水位和电压数据，对接收到的数据进行处理、合理性检查，显示、打印各种数据报告等。

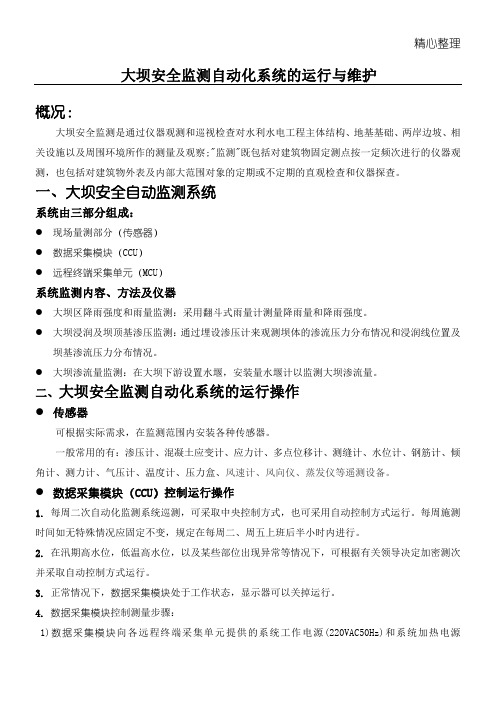

精心整理大坝安全监测自动化系统的运行与维护概况：大坝安全监测是通过仪器观测和巡视检查对水利水电工程主体结构、地基基础、两岸边坡、相关设施以及周围环境所作的测量及观察;"监测"既包括对建筑物固定测点按一定频次进行的仪器观测，也包括对建筑物外表及内部大范围对象的定期或不定期的直观检查和仪器探查。

一、大坝安全自动监测系统系统由三部分组成：●现场量测部分（传感器）●数据采集模块（CCU）●远程终端采集单元（MCU）系统监测内容、方法及仪器●大坝区降雨强度和雨量监测：采用翻斗式雨量计测量降雨量和降雨强度。

●大坝浸润及坝顶基渗压监测：通过埋设渗压计来观测坝体的渗流压力分布情况和浸润线位置及坝基渗流压力分布情况。

●大坝渗流量监测：在大坝下游设置水堰，安装量水堰计以监测大坝渗流量。

二、大坝安全监测自动化系统的运行操作●传感器可根据实际需求，在监测范围内安装各种传感器。

一般常用的有：渗压计、混凝土应变计、应力计、多点位移计、测缝计、水位计、钢筋计、倾角计、测力计、气压计、温度计、压力盒、风速计、风向仪、蒸发仪等遥测设备。

●数据采集模块（CCU）控制运行操作1.每周二次自动化监测系统巡测，可采取中央控制方式，也可采用自动控制方式运行。

每周施测时间如无特殊情况应固定不变，规定在每周二、周五上班后半小时内进行。

2.在汛期高水位，低温高水位，以及某些部位出现异常等情况下，可根据有关领导决定加密测次并采取自动控制方式运行。

3.正常情况下，数据采集模块处于工作状态，显示器可以关掉运行。

4. 数据采集模块控制测量步骤：1)数据采集模块向各远程终端采集单元提供的系统工作电源(220VAC50Hz)和系统加热电源(220VAC50Hz)应可靠工作。

2) MCU的RS－422通讯总线接入数据采集模块（CCU）的RS－485通讯卡的1口。

3) 数据采集模块在Windows XP环境下运行“大坝安全监测数据采集系统软件”。

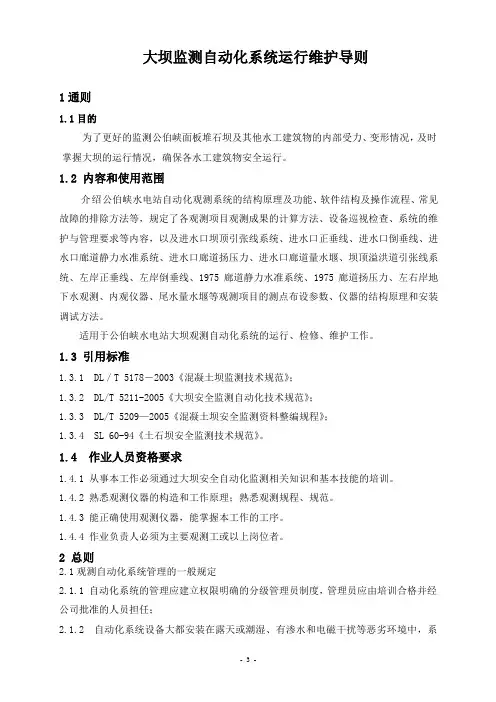

大坝监测自动化系统运行维护导则1通则1.1目的为了更好的监测公伯峡面板堆石坝及其他水工建筑物的内部受力、变形情况，及时掌握大坝的运行情况，确保各水工建筑物安全运行。

1.2 内容和使用范围介绍公伯峡水电站自动化观测系统的结构原理及功能、软件结构及操作流程、常见故障的排除方法等，规定了各观测项目观测成果的计算方法、设备巡视检查、系统的维护与管理要求等内容，以及进水口坝顶引张线系统、进水口正垂线、进水口倒垂线、进水口廊道静力水准系统、进水口廊道扬压力、进水口廊道量水堰、坝顶溢洪道引张线系统、左岸正垂线、左岸倒垂线、1975廊道静力水准系统、1975廊道扬压力、左右岸地下水观测、内观仪器、尾水量水堰等观测项目的测点布设参数、仪器的结构原理和安装调试方法。

适用于公伯峡水电站大坝观测自动化系统的运行、检修、维护工作。

1.3 引用标准1.3.1DL／T 5178－2003《混凝土坝监测技术规范》；1.3.2 DL/T 5211-2005《大坝安全监测自动化技术规范》；1.3.3 DL/T 5209—2005《混凝土坝安全监测资料整编规程》；1.3.4 SL 60-94《土石坝安全监测技术规范》。

1.4 作业人员资格要求1.4.1 从事本工作必须通过大坝安全自动化监测相关知识和基本技能的培训。

1.4.2 熟悉观测仪器的构造和工作原理；熟悉观测规程、规范。

1.4.3 能正确使用观测仪器，能掌握本工作的工序。

1.4.4 作业负责人必须为主要观测工或以上岗位者。

2 总则2.1观测自动化系统管理的一般规定2.1.1 自动化系统的管理应建立权限明确的分级管理员制度，管理员应由培训合格并经公司批准的人员担任；2.1.2 自动化系统设备大都安装在露天或潮湿、有渗水和电磁干扰等恶劣环境中，系统运行中应定期进行各测点、测站设备的巡回检查，应建立完善的检查维护保养记录。

2.1.3 发现异常测值，立即复测，要分析查找出现异常的原因(测值变化异常,系统异常导致的异常)，按手册中确定的故障处理方法进行处理，对手册中没有确定现场又无法处理的故障，按《设备缺陷管理制度》要求要及时汇报，联系厂家进行处理。

一、水情自动测报系统的设备是分布在区间流域的不同测点上，站点环境、道路交通条件差，为及时排除故障和进行定期的设备检查，维护等工作，有关部门必须提供交通工具及维修测试仪表，保证系统正常运行。

二、常值班操作和维护，定期检查是系统正常运行的基础工作，要制定操作人员和委托设备看管人员的工作守则，并制定检查和奖惩制度。

三、遥测站的维护主要包括：1、清理落入雨量筒内和太阳能电池板上的杂物。

2、清除沉积在水位井内或水管内的泥沙或杂物。

3、雨量计长期置于室外，日晒雨淋，防蚀工作特别重要，集水器与内环表面要经常擦拭，长期搁置不用时，环口要上盖，以保护集水器承水面及不口内壁。

4、要检查水位计的钢带是否变形。

5、检查遥测装置发出的数据的正确性。

6、测量电台发射功率，驻波比和太阳能浮充电流。

7、定期调整雨量计的精度。

8、水位编码器两端的轴头支承定期滴少量润滑油。

1、中心站应随时具备到站检修的工具、仪表和备件，以利于检修。

2、中心站值班人员应在每天上班时观察系统各站运行情况，24小时内来报有为零者，此站应为故障，如发现故障应及时报有关人员处理。

3、部门应及时安排交通工具，保证检修无障碍。

4、在路途中无故障的情况下，检修人员在现场检修时间应小于4小时（无雷击、人为破坏情况下）。

5、现场检修前应先根据故障现象判断故障原因。

6、查清故障原因后，应先断掉电源再进行故障排除。

7、由于现场没有检修电路板及电台的条件，因此故障部件只能更换。

8、更换回中心站的设备应尽快检修调试好，以备下次检修用。

9、现场检修应遵循定期维护制度技术指标。

10、检修后若能满足技术指标，即故障排除。

11、对所有设备的检查都应注意安全。

12、填写设备技术台帐。

水情遥测运维服务方案水情遥测运维服务方案水情遥测是一种通过传感器等设备实时监控水库水情、河道水情等的技术手段。

对于水库、河道等水利设施的运维部门而言，水情遥测运维服务极为重要，可以提高工作效率，降低运维成本，确保水库的安全运行。

以下是一项水情遥测运维服务方案。

一、服务内容1. 水情设备监控：为水库、河道等水利设施配备传感器等水情监测设备，通过无线通信技术将数据传输到专用服务器，实现对水情数据的实时监控。

2. 故障预警与维修：运用数据分析技术，对水情设备的数据进行实时分析，发现异常情况并预警。

并及时组织维修人员进行故障排除与维修，确保设备的正常运行。

3. 数据管理与报告生成：对于水情数据，建立相应的数据库进行管理，并依据数据生成相应的报告，包括水情分析报告、故障维修报告等，为决策提供相关数据支持。

二、服务流程1. 设备选型与安装：根据实际需求，选用适合的水情监测设备，并进行安装与调试。

2. 数据传输与监控：通过无线通信技术，将水情数据传输到专用服务器，并实现实时监控。

同时，建立数据分析模型，对数据进行实时监测与预警。

3. 故障排除与维修：对于发现的异常情况，尽快派遣维修人员进行故障排除与维修。

同时，建立故障维修记录，为后续维修提供参考依据。

4. 数据管理与报告生成：对于水情数据，建立数据库进行管理，并定期生成相应报告，以便后续决策参考。

5. 定期维护与保养：定期对已安装的设备进行保养与巡检，确保设备的长期稳定运行。

三、服务优势1. 实时监测：通过水情遥测技术，实现对水情的实时监测，及时了解水库、河道等水利设施的运行状态。

2. 故障预警：通过数据分析技术，对水情设备的数据进行实时分析，发现异常情况并提前预警，减少因设备故障而带来的损失。

3. 远程监控：通过无线通信技术，实现对水情设备的远程监控，减少运维人员的工作量，提高工作效率。

4. 数据管理与分析：建立相应的数据库进行数据管理，并通过数据分析技术提取有用信息，为决策提供支持。

水文监测预警系统运行维护规范化管理一、引言水文监测预警系统的运行维护是确保水文监测工作正常开展的重要环节。

通过规范化管理，能够提高系统的稳定性和可靠性，减少故障发生，保证数据的准确性和实时性。

本文将介绍水文监测预警系统运行维护的规范化管理措施。

二、系统设备检查1.定期巡检定期巡检是确保水文监测预警系统正常运行的首要步骤。

操作人员应按照规定的巡检周期，对各个系统设备进行仔细检查。

包括传感器、采集器、数据传输设备、数据库等。

同时，还应对设备的通讯线路和电源进行检查，确保其正常工作。

2.设备维护针对系统设备，应建立维护计划和记录，定期进行设备的保养和维修工作。

保养工作可以包括清洁设备、更换磨损部件等，维修工作可以包括故障排查和设备维修。

维修过程中，应注意与设备供应商或维修人员的沟通，及时解决设备故障。

三、数据质量监控1.数据采集与存储水文监测预警系统的核心功能是数据采集和存储。

操作人员应按照预定的时间间隔，进行数据的采集和存储。

同时，应定期备份存储的数据，以防数据丢失。

2.数据质量控制水文监测预警系统的数据质量对于决策分析至关重要。

操作人员应对采集到的数据进行质量控制，包括数据的完整性、准确性和一致性等。

对于异常数据，应及时进行处理和修正。

同时，应建立数据质量监控指标和评价体系，帮助判断数据的有效性和可靠性。

四、故障排除与响应1.故障排查水文监测预警系统在运行过程中可能会发生各种故障，操作人员应具备相应的故障排查能力。

当系统发生故障时，应迅速定位故障点，并采取相应的措施进行修复。

对于无法解决的故障，应及时与设备供应商或技术人员联系，寻求更深入的支持。

2.应急响应当水文监测预警系统发生重大故障或运行异常时，应立即启动应急响应机制。

包括通知相关人员、组织维修人员进行故障修复、备用设备的调用等。

同时，还应及时向上级部门报告系统故障情况，并按照要求采取相应的处理措施。

五、安全管理1.信息安全水文监测预警系统中的信息安全是保障系统正常运行的基础。
