安全监测设计和水情自动测报系统设计(精)

水库水雨情自动测报系统方案简介水库水雨情自动测报系统是一种用于定期自动监测水库水位和降雨情况的系统。

通过安装在水库周边的传感器和自动化设备，系统能够实时收集水库水位和降雨数据，并通过网络将数据传输到中央服务器，以便进行数据分析和监控。

这种系统能够提供准确的水库水雨情数据，方便水库管理人员和相关部门进行决策和应对突发事件。

系统组成水库水雨情自动测报系统主要包括传感器、数据采集装置、通信设备、中央服务器和数据分析软件等组成部分。

1. 传感器传感器是用于测量水库水位和降雨量的装置。

常用的水位传感器包括压力传感器和浮子传感器，能够准确测量水位高度。

降雨传感器则可以测量雨水的降落量。

2. 数据采集装置数据采集装置是用于接收传感器采集的数据，并进行处理和存储的设备。

它可以通过串口、以太网等方式与传感器以及其他设备进行连接，采集数据并进行实时处理。

数据采集装置还可以具备报警功能，当水位或降雨量超过预设阈值时，可以发送报警消息到中央服务器或相关人员。

3. 通信设备通信设备是实现数据传输的关键组件，它可以将采集到的数据通过无线网络或有线网络传输到中央服务器。

常用的通信设备包括无线传输模块、以太网模块等。

4. 中央服务器中央服务器是用于接收、存储和分析数据的设备。

它可以通过网络与数据采集装置进行通信，接收实时数据并存储在数据库中。

中央服务器还可以提供数据查询、报表生成、远程监控等功能。

5. 数据分析软件数据分析软件是用于对采集的数据进行分析和处理的工具。

通过对水库水位和降雨数据的分析，可以提供给水库管理人员重要的决策依据。

数据分析软件还可以生成各种报表和图表，用于数据展示和数据可视化。

系统工作原理水库水雨情自动测报系统的工作原理如下：1.传感器实时采集水库水位和降雨数据，并传输给数据采集装置。

2.数据采集装置接收并处理传感器数据，存储到本地数据库中。

3.数据采集装置将处理后的数据通过通信设备传输到中央服务器。

4.中央服务器接收并存储数据，并进行实时监控和分析。

水情自动测报实施方案一、前言。

随着社会的发展和科技的进步，水资源的管理变得越来越重要。

而水情自动测报系统的建设和实施，对于水资源的监测和管理具有重要意义。

本文将针对水情自动测报实施方案进行详细的介绍和分析，以期为相关工作提供有效的指导和支持。

二、系统概述。

水情自动测报系统是指通过现代化的传感器和监测设备，对水资源的水位、流量、水质等数据进行实时监测和自动报送的系统。

其主要目的是实现水资源的动态监测和实时报送，为水资源管理部门提供及时、准确的数据支持。

三、系统组成。

1. 传感器设备，包括水位传感器、流量传感器、水质传感器等，用于实时监测水资源的相关数据。

2. 数据采集设备，用于采集传感器设备传输的数据，并进行处理和存储。

3. 通信设备，用于将采集到的数据通过网络传输至监测中心。

4. 监测中心，负责接收、处理和存储传感器设备传输的数据，并进行分析和报告。

四、系统实施方案。

1. 确定监测点位，根据实际情况确定水情自动测报系统的监测点位，包括河流、湖泊、水库等水体。

2. 设计传感器布设方案，根据监测点位的特点和需求，设计合理的传感器布设方案，确保数据的准确性和全面性。

3. 确定数据采集和传输方案，选择合适的数据采集设备和通信设备，确保数据的及时传输和存储。

4. 建设监测中心，建设配套的监测中心，配备专业的技术人员，确保数据的及时处理和分析。

5. 完善管理和应急预案，建立健全的管理制度和应急预案，确保系统的正常运行和数据的安全性。

五、系统运行与维护。

1. 定期巡检和维护，对传感器设备和数据采集设备进行定期巡检和维护，确保设备的正常运行。

2. 数据分析和报告，监测中心对采集到的数据进行分析和报告，及时向相关部门提供数据支持。

3. 应急响应，建立健全的应急响应机制，对突发事件进行及时响应和处理。

六、总结。

水情自动测报系统的建设和实施，对于水资源的监测和管理具有重要意义。

通过本文的介绍和分析，相信能够为相关工作提供有效的指导和支持，推动水情自动测报系统的建设和应用，为水资源的保护和管理做出贡献。

水井水情自动测报系统实施方案1. 引言水井水情自动测报系统是一种用于实时监测水井水位和水质情况的技术方案。

本文档旨在提供一个实施方案，以便有效地部署和操作该系统。

2. 方案概述该自动测报系统由以下几个组件组成：- 水位传感器：安装在水井内部，用于测量水位的高低。

- 水质传感器：安装在水井内部，用于测量水质的相关参数，如pH值、溶解氧等。

- 数据采集器：负责接收传感器的数据，并将其传输到数据处理中心。

- 数据处理中心：负责接收、存储和分析传感器数据，并生成相应的报告和警报信息。

- 用户界面：提供给用户查看实时数据、报告和警报信息的界面。

3. 实施步骤下面是水井水情自动测报系统的实施步骤：3.1 安装传感器首先，需要将水位传感器和水质传感器安装到水井内部。

确保传感器的位置合适，并正确连接传感器与数据采集器。

3.2 部署数据采集器和数据处理中心接下来，将数据采集器放置在合适的位置，以便收集传感器的数据。

同时，部署数据处理中心，确保其能够接收和存储传感器数据，并具备相应的数据分析功能。

3.3 连接传感器和数据采集器将水位传感器和水质传感器与数据采集器进行连接。

确保连接安全可靠，并测试传感器的正常运作。

3.4 设计用户界面根据用户需求，设计一个用户界面，使用户能够方便地查看实时数据、报告和警报信息。

确保界面友好直观，操作简单便捷。

3.5 系统测试和调试完成系统部署后，进行系统测试和调试。

确保传感器数据准确可靠，数据采集器和数据处理中心正常工作，并用户界面能够正确显示数据和报告信息。

4. 维护和监管水井水情自动测报系统的维护和监管是确保系统长期稳定运行的重要环节。

定期检查传感器和设备的运行状况，及时处理故障和异常情况，并对系统进行必要的升级和维护。

5. 总结通过本实施方案，我们可以有效地部署和操作水井水情自动测报系统，实现对水井水位和水质情况的实时监测。

这将有助于提高对水资源的管理和保护，为相关决策提供科学依据，以及及时警示潜在的水质问题。

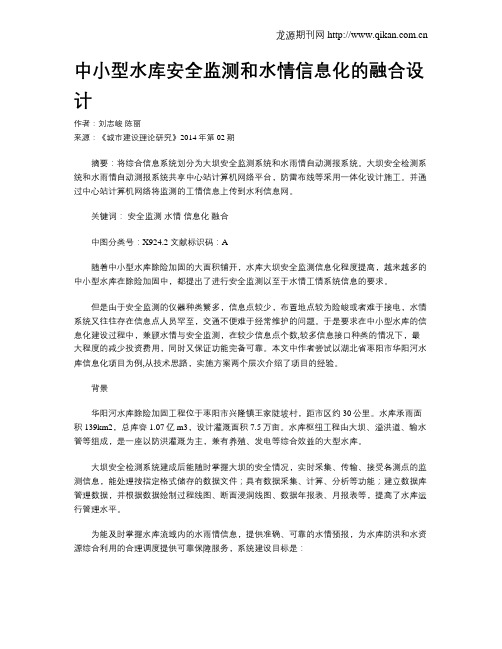

中小型水库安全监测和水情信息化的融合设计作者：刘志峻陈丽来源：《城市建设理论研究》2014年第02期摘要：将综合信息系统划分为大坝安全监测系统和水雨情自动测报系统。

大坝安全检测系统和水雨情自动测报系统共享中心站计算机网络平台，防雷布线等采用一体化设计施工。

并通过中心站计算机网络将监测的工情信息上传到水利信息网。

关键词：安全监测水情信息化融合中图分类号：X924.2 文献标识码：A随着中小型水库除险加固的大面积铺开，水库大坝安全监测信息化程度提高，越来越多的中小型水库在除险加固中，都提出了进行安全监测以至于水情工情系统信息的要求。

但是由于安全监测的仪器种类繁多，信息点较少，布置地点较为险峻或者难于接电，水情系统又往往存在信息点人员罕至，交通不便难于经常维护的问题。

于是要求在中小型水库的信息化建设过程中，兼顾水情与安全监测，在较少信息点个数,较多信息接口种类的情况下，最大程度的减少投资费用，同时又保证功能完备可靠。

本文中作者尝试以湖北省枣阳市华阳河水库信息化项目为例,从技术思路，实施方案两个层次介绍了项目的经验。

背景华阳河水库除险加固工程位于枣阳市兴隆镇王家陡坡村，距市区约30公里。

水库承雨面积139km2，总库容1.07亿m3，设计灌溉面积7.5万亩。

水库枢纽工程由大坝、溢洪道、输水管等组成，是一座以防洪灌溉为主，兼有养殖、发电等综合效益的大型水库。

大坝安全检测系统建成后能随时掌握大坝的安全情况，实时采集、传输、接受各测点的监测信息，能处理按指定格式储存的数据文件；具有数据采集、计算、分析等功能；建立数据库管理数据，并根据数据绘制过程线图、断面浸润线图、数据年报表、月报表等，提高了水库运行管理水平。

为能及时掌握水库流域内的水雨情信息，提供准确、可靠的水情预报，为水库防洪和水资源综合利用的合理调度提供可靠保障服务，系统建设目标是：能实时采集、传输、接收遥测站的雨水情信息，现场存储；具有数据监测、纠错等处理功能，建立实时、历史雨水情数据库，为水库报汛、调度提供雨水情信息；能进行入库洪水和水库洪峰水位综合预报；系统能够实现可靠的无人值守，运行稳定，具有较强的防雷、抗干扰能力；能与本地区水情计算机局域网共享雨水情信息。

水库流域或水电厂水情自动测报系统设计方案1．概述1．1 流域及工程概况XX流域发源于赣、闽边界武夷山西麓广昌县灵华峰，自南向北流经广昌、南丰、南城、金溪、临川、进贤、南昌等县（市），在南昌县青岚湖注入鄱阳湖，河流全长344km。

抚河控制站李家渡水文站集水面积15811km2，李家渡以上河长275km，河道平均坡降2.11‰，流域形状呈菱形。

海拔高程在17～1800m之间。

流域内山地约占27％、丘陵约占63％、平原约占10％。

河源至南城称盱江，为上游河段，属山区性河流，河宽300m左右，河道平均坡降3.41‰；支流黎滩河在南城以下与盱江汇合后称抚河，南城至临川为抚河中游河段，属丘陵、平原河流，该河段除XX狭谷宽约200余m以外，河谷渐宽可达400～500m，两岸多位丘陵台地，河道平均坡降0.43‰；临川以下为下游河段，是广阔的冲积平原，河床宽达400～800m，河道平均坡降0.24‰，两岸的大片农田靠圩堤保护。

抚河流域支流众多，流域面积大于150km2的支流有13条，其中9条分布在XX坝址以上。

XX水电站位于江西省东南部抚河中游临川市鹏田乡XX村附近，地理坐标为东经116°38′，北纬27°45′，抚河中游XX狭谷段，坝址以上集水面积7060 km2，占全流域（李家渡水文站以上）面积的44.7％。

坝址以上河长187 km，河道平均坡降2.95‰，坝址以上流域重要由盱江和支流黎滩河组成，盱江流域集水面积4159 km2，黎滩河集水面积2478 km2。

流域内已建大型水库1座、中型水库7座，XX水库位于黎滩河，为一座大一型水库，控制集水面积2376 km2，总库容12.14×108 m3，7座中型水库分别位于盱江及黎滩河各支流上，控制集水面积454.8 km2，累计总库容1.87×108 m3。

XX水电站是以防洪、灌溉为主，兼顾发电、供水和航运等综合运用的大二型水利水电枢纽工程，重要建筑物设计洪水标准为12023一遇，校核洪水标准为102023一遇。

1技术方案-软件1.1项目概况1.2系统需求。

1.2.1信息接收处理系统信息接收处理系统应基于各测站的水情信息自动采集系统，通过计算机网络和软件实现的自动化处理进入为本系统运行配置的数据库，实现对水情相关资料进行实时测报的功能，应满足不同数据源的接收方式维护，建立实时水情数据库、历史水情数据库、模型库、预报库等其它专用库，按照满足水情预报成果的制作与发布要求。

信息接收处理系统主要功能包括：数据接收处理、数据库管理、标准数据库创建。

1.2.2水文预报系统水文预报系统的开发，需采用先进的网络通信、计算机技术以及信息处理和洪水预报模式，坚持实用性、可靠性、先进性、前瞻性的原则。

建立满足水利枢纽工程运行服务的交互式洪水预报系统。

1.2.2.1系统功能水文预报作业系统应采用多种预报方法和预报模型的平行运行，并可进行多方案成果的交互式分析、比较，为水库的预报调度运用决策提供技术支持。

运行模式可采用自动定时预报和交互式预报两种模式并举。

水文预报系统主要功能包括:水情数据预处理、水雨情信息查询、预报模型（方法库）指定、作业预报计算、考虑预见期降雨的预报计算、水文预报成果交互式分析和预报精度评定。

1.2.2.2预报项目预报项目为入库流量、坝址区重要站水位；预见期包括6h、12h、24 h、48h定时过程预报和洪峰预报。

1.2.2.3运行功能要求短期作业预报运行程序，采用交互方式指定本次使用的模型程序，以方便加入新的预报方法库和在不同的预报站上进行不同的预报模型的组合。

系统具有实时校正的交互修正等综合分析功能；具有利用降雨综合分析信息，对预见期不同降雨量级水文情势变化的模拟功能。

具有较为完善的信息检索功能。

作业预报系统还应包括成果输出、精度评定、方案参数率定等配套功能。

1.2.2.4水文预报系统集成为了便于用户使用，应将短、中期水文预报的全部功能集成到一个总平台上，并具有水雨情信息查询、报表生成、资料整理归档等功能，供用户完成全部短、中期水文预报等相关的工作。

1技术方案-软件1.1项目概况1.2系统需求。

1.2.1信息接收处理系统信息接收处理系统应基于各测站的水情信息自动采集系统，通过计算机网络和软件实现的自动化处理进入为本系统运行配置的数据库，实现对水情相关资料进行实时测报的功能，应满足不同数据源的接收方式维护，建立实时水情数据库、历史水情数据库、模型库、预报库等其它专用库，按照满足水情预报成果的制作与发布要求。

信息接收处理系统主要功能包括：数据接收处理、数据库管理、标准数据库创建。

1.2.2水文预报系统水文预报系统的开发，需采用先进的网络通信、计算机技术以及信息处理和洪水预报模式，坚持实用性、可靠性、先进性、前瞻性的原则。

建立满足水利枢纽工程运行服务的交互式洪水预报系统。

1.2.2.1系统功能水文预报作业系统应采用多种预报方法和预报模型的平行运行，并可进行多方案成果的交互式分析、比较，为水库的预报调度运用决策提供技术支持。

运行模式可采用自动定时预报和交互式预报两种模式并举。

水文预报系统主要功能包括:水情数据预处理、水雨情信息查询、预报模型（方法库）指定、作业预报计算、考虑预见期降雨的预报计算、水文预报成果交互式分析和预报精度评定。

1.2.2.2预报项目预报项目为入库流量、坝址区重要站水位；预见期包括6h、12h、24 h、48h定时过程预报和洪峰预报。

1.2.2.3运行功能要求短期作业预报运行程序，采用交互方式指定本次使用的模型程序，以方便加入新的预报方法库和在不同的预报站上进行不同的预报模型的组合。

系统具有实时校正的交互修正等综合分析功能；具有利用降雨综合分析信息，对预见期不同降雨量级水文情势变化的模拟功能。

具有较为完善的信息检索功能。

作业预报系统还应包括成果输出、精度评定、方案参数率定等配套功能。

1.2.2.4水文预报系统集成为了便于用户使用，应将短、中期水文预报的全部功能集成到一个总平台上，并具有水雨情信息查询、报表生成、资料整理归档等功能，供用户完成全部短、中期水文预报等相关的工作。

水情自动监测预报系统设计方案Ver1．0修订记录目录1.概述山洪灾害是山丘区在一定强度或持续的降雨下，因特殊的地形地质条件而发生的自然灾害，它具有突发、破坏性大、防治困难的鲜明特点，山洪及其诱发的泥石流和滑坡，往往对局部地区造成毁灭性灾害,对国民经济和人民生命财产造成重大损失。

近年来,我国山洪灾害问题日益突出，每年都造成大量人员伤亡，严重影响社会经济发展。

水情监测预报系统主要包括水情遥测站网布设、信息采集、信息传输通信组网、设备设施配置等。

适用于水文部门对江、河、湖泊、水库、渠道和地下水等水文参数进行实时监测,监测内容包括：水位、流量、降雨(雪)、风速等。

水情自动监测预报系统采用多种无线通讯方式实时传送监测数据,各通信数据互为补充保证监测数据的实时性和准确性,可以大大提高水文部门的工作效率。

1)2.系统功能1)管理功能：具有数据分级管理功能,监测点管理等功能。

2)采集功能：采集监测点水位、降雨量等水文数据。

3)通信功能:监测中心可分别与被授权管理的监测点进行通讯.4)告警功能:水位、降雨量等数据超过预设的告警上限时，监测预报系统软件主动告警。

5)查询功能:监测预报系统软件可以查询各种历史记录．6)存储功能：前端监测设备具备大容量数据存数功能；监测中心数据库可以记录所有历史数据。

7)分析功能:水位、降雨量等数据可以生成曲线及报表,供趋势分析．3.系统设备组成水情自动监测预报系统由前端遥测站、测量设备、通信网络(超短波中继站)、监测中心站等使部分组成。

主要组成设备为：1)前端遥测站：自动遥测终端机。

2)测量设备:翻斗式雨量计、水位计等.3)中继站：中继站终端设备——中继机。

4)中心站设备:前置接收机、中心计算机等。

5)其他设备:太阳能电池板及充电控制器、避雷针等。

4.设备功能1)自动遥测终端机设备结构及工作原理示意图：设备功能包括：A、当雨量每产生一个计量单位（１mm)或水位每变化一个计量单位时，自动采集、存贮并向中心发送数据。

河流水情自动测报系统实施方案介绍本方案旨在建立一个河流水情自动测报系统，以实现对河流水情的24小时自动监测和数据采集，为河流水文化建设提供数据支撑。

方案内容1. 系统硬件- 选择高精度的水位传感器和水流速传感器等硬件设备，并保证设备具有防水性能，以应对恶劣的自然环境；- 通过高清晰的摄像头等设备拍摄并记录现场实况，并配合音视频数据分析，为自动测报系统提供更为全面的数据支撑。

2. 系统软件- 以MySQL为数据库，建立专门的数据存储和管理系统；- 通过Java、Python等编程语言编写监控程序，实现对水位变化、水流速度等数据的自动采集和处理，以及数据的自动分析、绘制和报警；- 为系统提供可视化的界面，并具有云存储功能，便于用户随时查看水情数据。

方案优势1. 取代传统的人工测报方式，实现自动化的数据采集和处理，提高数据的精准性和实时性；2. 具有多种传感器和设备，能够同时监测多种水文因素，为河流的生态环境建设提供有效支持；3. 建立专门的数据库和数据管理系统，提高数据的安全性和可管理性；4. 具有可视化的界面和云存储功能，便于用户随时随地查看水情数据，提高了数据的可用性。

方案实施1. 根据具体要求制定系统设计方案，并进行设备采购和数据管理系统的搭建；2. 将监控程序部署在系统硬件上，并通过Wifi等网络方式连接到数据库；3. 进行系统测试和调试，完成系统的上线运行。

总结河流水情自动测报系统实施方案，以先进的技术手段取代了传统的人工测报方式，自动采集和处理水文数据，提高了数据的精确性和实时性。

将其应用于河流水文化建设中，不仅有利于保护和改善河流环境，也为防洪减灾等方面提供了数据支持。

水文（水资源）自动测报系统解决方案1 组网方案简述1.1 水文自动测报系统概述水文自动测报系统属于应用现代遥测、通信、计算机技术，是完成江河流域降雨量、蒸发量、河流湖泊水位、海洋潮位、流量（流速）、风向风速、水质、闸坝的闸门开度、渗压、土壤墒情等数据的实时采集、报送和处理应用的信息系统，属于非工程性防洪措施。

它能将某一流域或区域内的水文气象、水资源信息在短时间内传递至决策机构，以便进行洪水预报和水资源优化调度，减少水害损失，提高水资源的利用率，可以产生巨大的社会效益和经济效益。

根据水文自动测报系统规模和性质的不同，可将其分为水文自动测报基本系统和水文自动测报网两部分。

水文自动测报基本系统由中心站、遥测站（包括监测站）、通信系统（包括中继站）组成。

水文自动测报网是通过计算机的标准接口和各种信道，把若干个基本系统连接起来，组成进行数据交换共享的水文自动测报网络。

水文自动测报系统多用在重点防洪地区及大型水利工程上，特别是在流域性、区域性的水文数据采集、传输和处理、应用的自动化方面起到了积极作用。

我国的水文自动测报系统从70年代末起步，在浙江省浦阳江流域首先应用。

80年人初期为引进阶段，先后在淮河王家坝区间、长江流域汉江丹江口水库、黄河的三门峡至花园口建成进口设备的水情自动测报系统。

1985年以后为国产设备研制、定型阶段，有淮河正阳关以上流域水文自动测报系统、黄河流域陆浑小区自报式水情自动测报系统、长江流域汉江的黄龙滩水库水情自动测报系统等。

90年代后为推广应用阶段。

水文自动测报系统包括三种工作制式：自报式、查询应答式和混合式。

自报式工作制式：在遥测站设备控制下每当被测参数发生一个规定的增减量变化或按设定的时间间隔，即向中心站发送所采集的数据，接收端的数据接收设备始终处于值守状态。

现在已经对传统的自报式工作制式进行了改进，使自报式工作制式有了较大发展。

改进后自报式也是双向通信方式，不是过去的纯单向工作方式。

水库水雨情自动测报系统方案1. 引言水库水雨情自动测报系统是指利用现代化的传感器、数据采集装置和通信技术，实现对水库水位和降雨量的实时监测和自动报告的系统。

该系统可以提供准确的水库水情和雨情数据，为水库调度和洪水预警提供重要参考依据，促进水资源的科学管理和合理利用。

本文档旨在提供水库水雨情自动测报系统的设计方案，包括系统的整体架构、主要功能模块和工作流程，以及相关技术和设备的选择和配置。

2. 系统架构水库水雨情自动测报系统的整体架构如下图所示：graph TBA[传感器] --> B[数据采集装置]B --> C[数据存储与处理服务器]C --> D[报警与报表生成模块]•传感器：采用水位传感器和雨量传感器，实时监测水库水位和雨量数据。

•数据采集装置：负责接收传感器数据，并通过通信技术将数据传输到数据存储与处理服务器。

•数据存储与处理服务器：负责存储和管理水库水情和雨情数据，并对数据进行处理和分析，生成报表和报警信息。

•报警与报表生成模块：根据预先设定的阈值和规则，对水位和降雨量数据进行实时监测，一旦超过设定的阈值，系统将生成报警信息。

同时，系统可以根据需求生成水情和雨情报表。

3. 主要功能模块3.1. 传感器模块传感器模块负责实时监测水库水位和雨量数据，并将数据传输给数据采集装置。

常用的水位传感器包括压力传感器、浮子传感器和超声波传感器；常用的雨量传感器包括雨滴传感器和雨量杆。

3.2. 数据采集装置模块数据采集装置模块负责接收传感器模块传输的数据，并通过通信技术将数据传输给数据存储与处理服务器。

数据采集装置需要具备稳定可靠的通信功能，常用的通信技术包括以太网、无线通信和Modbus通信。

3.3. 数据存储与处理服务器模块数据存储与处理服务器模块负责存储和管理水库水情和雨情数据，并对数据进行处理和分析。

服务器应具备高性能的处理能力和稳定可靠的存储功能，并提供数据查询、计算和报表生成等功能。

>中华人民共和国电力行业标准水利水电工程水情自动测报系统设计规定条文说明华人民共和国电力工业部目次总则设计内容功能及主要技术指标水情预报与遥测站网通信设计数据处理总则优化调度服务化的重要组成部可行性研究报告编制规初步设计报告编制规工程设计中进行水情自动测报系统设计的要一设计准则和技术要针对大型水利水电工程水情自动测报系统设计编制中型工程的设计参照执行据工程需要和条件适当简化测报系统的功能和降低技术要工程等枢钮工程等级划分部部水情自动测报系统直接服务于水利水电工程的防洪和运行重要组成部分设计阶段设计的内容和要求需与工程设计相适预可行性研究阶段须分析论证设置测报系统的必要制测报系统行性编制测报系统总体设计实施阶段进行测报系统技施水情自动测报系统的本测报系统遥测站分布的地工程上游已建测报系统的水情测报预报信息是本系统水情预报的重要依设计中还应注意在通信方式和系统工作体制等方面与有关测报系统相互衔接协调利用已建测报系统的条件以有利于水情信息的传输和节约建设费本条规定了测报系统设计的指导思想和原水情自动测报技术发有的新技术尚不够成的新产品性能尚未稳定而水情自动测报系统的可靠性和实时性要求较高不同工程的测报条件也各有重视调查求不切实际的技术要用经过试和鉴定合格的新选用高可靠性的定型设设计测报系统在靠的基础现经济先进的要水情自动测报系统设计中还要重视各部分间的适应协调以实现系统总体性能最水情自动测报系统涉及的专业技术的技术规范和标准有如下标准水位观测标准降水量观测规范水文测报装置遥测水位计水文测报装置遥测雨量计水文情报预报规范工业企业通信设计技术规定微型数字电子计算机通用技术条件计算机场地技术条件以及国际无线电有关建议和报设计内容由于工程开发目标和运行特性的是每个工程都需要设置预可行性研究水利为主要开发任务其设计可行性研究结合工程实际从防洪和运行调度的需要以及综合自动化要求等方面论证设置水情自动测报系统的必要需要设置应进行水情自动测报系统的水情预报方案是拟定遥测站网的依据需在拟定水情预报方案配置规划的基础定遥测站网方选择通信方式和拟定组网方结合遥测站网的自然环境和社会条测报系统的建设费测报系统的规继心似系统估可行性研究水利为主要开发任务初步设计求对水情自动测报系统作全面的研究以便基本确定测报系统的功能和主要部分的设计方制投资概本阶段的水情预报方案要求利用年有代表性的水文资料进行初步编制以便落实可实现的预见期和预报合格本确定水情预报方案配置和遥测站网方为满足基本确定通信设计方案的要求当采用超短波通信方式作电波测设备配置方案包括测报系统的硬件构成和主要设备类格的设计方本阶段要求基本确定需配置的系统软件和应用软件目测报系统应具有较高的可靠目前国内测报系统设备尚缺乏切实完整的可靠性指标和长期考核数据进行可靠性设计的条件还不成目前暂要求依据设计方案所采取的技术指标和可靠性措施结合测报系统的运行条说明测报系统的可靠测报系统的土建工程设计本阶段仅要求拟定工程项置和其基本尺本以及估算土建工程测报系统的建设费应依据工程设计概算的别按建筑工程备及安装工程费和其他费用三部分编测报系统总体设计报系统地说明测报系统的功能和各主要部分的设计方案以及建设条需附流域水系及遥测站分布组网行电波测试的系统还需附电路测试报视需要可增列水情预报方案和遥测站网设计报告等附测报系统实施阶段是在总体设计的基础上进一步确定各部分的设计方案并完成测报系统建设所需要的施工设计当技施设计与初步设计间隔时间较况变化较设计方案的通信方式需作遥继站需作较大的调整时应先修改总体审批后再进行技施功能及主要技术指标功能本条规定了水情自动测报系统均应具有的基本对水情要素的自动采前仅有传感器较为成实现为满足尚无法自动采集的流发量等水情要素的传输和水位超过传感器采集范围时的数据及遥测站设备检修时信息传输的需要把人工置数自动传输也列为测报系统应具有的基本由于继站较分般又无人值守为掌握系统的运行情况及时采取相应的措提高测报系统的可靠本条规定了测报系统应具有的报警需由中心站控制遥测站运设置对设备的监控由于设置对设备的监控了设备的复杂性系统的故障率和维护工作量也将相应增加备监控功能的设置应慎有人值守的重要遥测站视需要可设置通话为避免通话影响测报系统水情数据正常传输需设置通话功能时应限制其使用条件和时备配雷及电源等设计方考虑在恶劣天气条件能实现数据采时还应考虑配置当通信部分或全部中断时依据少数重要遥测站水情信息进行预报或依据趋势性预报的应急方便不中断预报作工程防洪的要主要技术指标本条系参照水量观测装置遥测雨量及观装置考虑有利于测报系统正常运行而拟定水情自动测报系统的响应速一次全作业的时目前国内已建的超短波通信应答式工作体制的测报系统的响应速度均少于虑到测报系统遥测站较多作业时间可能及采用气象卫星或短波通信时系统传输时间也较长等情况故规定测报系统响应速度不宜超过设备的平均无故障工作时衡量测报系统可靠性的基本目前国内的测报系统建设时间尚短缺乏关于系统的指标的统计部分已建测报系统对单站设备较短时期的统计遥测站约继站约心站大于近部分厂家提供的继站已大于等于心也大于依据目前测报系统设备条参考有并关类似规定单站设下限为数据传输的月畅通该月内收集正确数据与应收集数据数根据部分已建超短波通信方式畅通率均大于般遥测站数据传输至中心站的月畅通率宜大于虑到重要测站的水情信息对预报作业甚为重要应有更高的传输可靠性如数据传输的月不畅通率为就可能出现持续七个多小时中断水情信息将对预报作业影响较要测站数据传输月畅通率宜大于本条对测报系统数据传输误码率的根据各种通信备和运行条件结合水情测报需要等因素综合确定目建的超短波通信测报系统及短波通信测报试验传输的误码率均已达到卫星通信和超短波道误码率虽较低但鉴于目前设备和管理维护条件仍不宜确定更低的误码率本条参照装置遥测雨量装置场地技术条测报系统设备应具有的适应环境水情预报与遥测站网水情预报方案水利水电工程常要求水情预报作出预度高的预报成于影响暴因素复杂随着预见期的增长预报合格率一般会逐为适应工程对水情预报的要求宜采用多种预报方法不同预见期方案的组合配在确定水情预报方案配置包括工程受洪水断的紧急情况下的水情预报应急方为保证编制水情预报方案依据资料的可靠性应采用审核后的成未经审核的水文资料应经复核后方能使编制水情预报方案所引用的水文资料应有足够的代表性需包括大水年和小水流域内由于水利治发等原因明显影响水文资料一致性编制水情预报方案时需作适当鉴于一般工程坝址洪水与入库洪水差异不需编制坝址的水情预报方若工程形成的水库对产汇流条件有明显制的区间水情预报方案应在工程建成据实测资料检验利用流域水文模型编制的预报方模型进行检模型结构要符合水文规数具有物理意说明模型适用的条件和对经验相关关系应进行物理成阐明适用条为说明水情预报方案的有效性和可靠程要求对编制的方案进行评定和检评定是引用编制方案的全部资料进验是引用未参加编制方案的预留系列进水情预报方案合格率的指标按照遥测站网布设水利水电工程的水情自动测报系统一般是按一个独立的系统设计故只有一个中心梯级工程及地区的总厂测报系统可在下属分厂设立分中遥测站一般包括雨量区水位站及坝下重要遥测站指控制性对水情预报精度影响较大的雨量为节约水情自动测报系统建设费用和减少维护工作在满足水情预报要求的前提求精新增遥测站根据工程运行管理需要设般包括坝下站或有关干支流的控制性水文站及重要的雨量在优选遥测雨量站网时应注意平面和高程分布上的合理性和代表性暴雨中心经常出现的地区宜有测站控为保证水情自动测报系统全运条规定了中心选址应注意的事若无法避开干扰采取必要的防护措本条规定计宜布设在现有人工观测设施附相距较远时应作对比观测目的是为了保持观测资料的连续性和一致水情数据采集遥测水位计量传感器的测量不同地的全年使的仅用于汛量程的下限应依据其运行期可能出现的最低水位现行遥测水位传感器有浮子式和声波式等浮子式水位计技术较成能较稳定设备亦较简需建水位测因淤堵等原因影响水位数据的采用于水位变幅大或河道漫滩严重的河压力式和水介式超声波水位计不需建水位测需在水下固定传感器探头不宜用于河床冲淤变化大的河超限是指洪水位超过遥测水位计量一般可采用人工观置数传输的办法实现超限为防止因故障而丢失国际标准草案传输系统第二部分系统要求的技术出本条对有人工观测的遥测站可不设置数据存储装通信设计一般要求本条是水情自动测报系统通信设计的总的要水情自动测报系统是一个实时收集水情数据可靠性要求较高路作为其中的重要组成部传输的媒介应能迅靠地传输迅速是指通信电路应满足整个系统响应速度的要确是指电路质量应满足误码率的要求可靠是指通信电路应满足月畅通率的要目方式除星余迹超短波通信的特点是信号传播较稳质受地形和距离的限制需设立中继站该方式较适宜于遥测站距离较继站建设及维护条件较好地区由于它具有技术较成备较简单等优以迄今为在水情自动测报系统中的应用最多是目前水情自动测报系统中的一种主要通信卫星通信的特点是传输距离质量适宜于地形的水情但目前由于受卫星转发器和地面设备的限国内的应用还不多但它是大面积收集水情数据的一种较理想的通信方式是水情自动测报系统的发展方短波通信主要是以电离层的反射进地形距离较远的测报系统可直接需设中继站但短波通信信道是一参路质量和稳定性都较差需要采取一定的技术措施才能使用这影响了水情数据的传输速度在遥测站数目较多响应速度难以满足要它较适宜于地形距离较少对于规模较大种通信方式难以满足要求采用两种或两种以上的通信方式混合组通信组网是通信设计的一个重要环节直接关系到测报系统可行性和经济要求进行不同方案比优选水情自动测报系统中的中心站和中继站是数据传输的关键环现故障将导致测报系统的局部或全部瘫痪重要遥测站的数据对水情预报成果质量有较大要求对其中的关键设备如制器等设有备为保证重要遥测站数据传输的畅通率达到要时可设置备用通信电路备用通信电路一般利用已有电路或设立短波通信电按照国家无线电管理委员会办字号超短波频专用频率单工双工主台发射频率属台发射频率一般情况尽量选用以上频率在以上频率点被占用或干扰较严重选用其它频在其它频家无线电管理委员会没有规定专用频据测报系统的需要进行选用的频率应向当地无线电管理委员会总体设计之前应取得无线电管理委员会的正式超短波通信自报式工作体制设备简耗靠性国内已建系统绝大部分采用自报际运行效果较以推荐自报式工测报系统的数据传输量一般不多且数据传输速率在以上备将更加复杂抗干扰的能力也将下测报系统的数据传输速率不宜超过中继级数不宜超过三级是根据目前设备的可靠性状况确定按单站设备的平均无故障工作时间为级中继时设备的平均无故障工作时间仅为数更多靠性会更目前已继级数多在三级以当采用中继级数超过三级时应充分论在中继级数较多避免噪声积累一般采用数字再生中继多组网的目的是为了避免某一中继站的故障引起系统局部或全部应因地制必一味强求多组免中继站数和投资增大本条所规定选择中继站的三个原多年进行无线电电路运行管理的经验总本条所列通信电路设计已建测报系统设计经验所作的由于通信设备在使性能指标会有一定程度的恶时电波在传播于气象条件的变化和多径效应的接收信号电平降低背景干扰的影响也将会引起电路信噪比下率提考虑上述因素为保证电路的可靠留有适当余余量留取过会增加测报系统的投资造成不必要的浪量留取不路质量得不到保据国内已建测报系统的经参照日本建设省取的余量为重要电路大于它电路大于重要电路包括中继站至中继继站至中心站以及重要遥测站至中继站或中心站的电因超短波通信具有一定的绕射以绝大部分电路是利用其绕射实现于传播机理较复杂加之计算公式和计算过程中的近似使得理论计算和实际之间可能差别较大所以除了一些距离较通或阻挡较少的电路进行电波测在一般情况波测试是进行路径损耗和干扰测试在电路较路余量较小时还应进行误码率和信号衰落情况测通信频率的配行本条规定时应注意节约频率资源特别是系统较继站数目较多量利用地物的特点减少各现频率再卫星通信目前国内测报系统可以利用极轨卫星的时间及次数较已建的水情数据收集系统的情况天中只能收到次数据所以对于实时性要求较高用同步气象卫星或同步通信卫星转在选定通信设施位置时应注意周围地形的影响避免在卫星更换时周围地形对天线波束的阻卫星数据收集平台和接收站的天线方向性直接关系到主辐射轴以外的全向辐射功率和从旁瓣接收到的功率为了充分利用空间和频率资与相邻卫星的相互要对天线方向性进行国际无线电告对天线方向性作了本条的对所产生的干扰功在建议中做了如下设计时可参照执长期干扰任何十分钟平均干扰功任何月份大于间不超过解调器输入端总噪声功率的即引起的误码率不超过短期干扰在任何月份大于间内干扰功率引起的一分钟平均误码率不超过任何月份大于间功率引起的一秒钟平均误码率不超过短波通信大量测试结果表用差错控制的短波自然信道的误码率仅在量能满足水情自动测报系统的要采取差错控制等技术措施来改善短波通信电路质应答式工作体制可采用向前反控制措而自报式只能采用措对于信道质量较差的短波信有两种差错控制措施的结能有效地提高短波信道的畅通率并减少误码以推荐应答式工本条中有关绍的方法或中推荐的计算机程序为节约无线电频率资源并尽可能地减少各用户间的干扰无线电行政大会编制电规中规定了频率率小于或等于边带电台的频率容限为议中依据现在的技水平将允许频率偏差定鉴于测报系统的短波电台一般无人允许频率偏差定除了增大发射机的发射功高天线增益外采用本条规定推荐的技术措改善信道质抗干扰调制解调技术可提高抗干扰性能减少因多径传输引起的衰落和多普勒频移技术可使信道误码率改善个数量级分集技术是抗衰落的有效措施自动换频或自适应选频可提高接收端的信噪高电路可通数据处理数据处理设计主要是根据工程运用及水情预报作业的要求确定算机系统软硬件配置方流程以及研制基本的应用软根据国内测报系统的实践本条规定了数据处理的基本功能和根据需要可增加为满足测报系统响应速度较高的要求须由如尚需收集水情电报其接收和译电一般也宜实现自动化作为充分利用水情预报人员的经作业宜采用人机对话预报人员控制软件运行分析确定预报成条文中的心调度室及主管防汛和水库调度的上级根据国内已建测报系统的经验和现有微型计算机的性提高测报系统的可靠性和更好地发挥主机的作议采用由前置机加主机的设备配鉴于目前微型计算机的功能和技术指标已能满足一般水利水电工程水情自动测报系统水情数据处理的需微型机具有对环境要求行和维护较容易等优议选用微型机作前置机宜选用可靠性耗较小的机存容量应能存贮以上主计算机的存贮容应满足水情数据的存件运行的需要外还应留有足够的冗余满足历史数据积累和应用软件扩充等的需为实现数据处理的高可靠易发生故障的关键设备应有必要的备计算机系统软件和应用软件的配满足测报系统数据处理运用的要有兼容靠性和易维护重视软件及数据文件的安全测报系统的软件配置应完操作系统须与编程软库管理软件和应用程序兼容要求便于汉字的输示和为了实现对遥测数据进行科学管理和扩充应用软件的需要宜配置数据库管理软级编程字表格和图形编辑等软为确保测报系统各类软件和数据文件的安全须配置检查和清除病毒的软软软件和数据文件均应有备随着测报系统基本资料和预报经验的不断要完善和修改水情预报方充有关因此在设计应用软件用模块化结构设计程序并预留接电源电源质量的好仅影响测报系统的正常运行也会降低用电设备的电源必须满足用电设备在供电电压等变波电压和容量等方面的要设计时应注意设备的配置和接线方式使设计的系统能长期稳定可靠工便于运行维护管本条是根据目前国内外遥测站和中继站定型设备的供电要求确定也可根据所选用设备的供电要用其他电压等级如因不同的设备对电压波动范围和纹波电压的要求且对基础电源和二次电源的要求应根据具体设备的要若交流电源不能满足本条规定的要配置调压器或稳压鉴于遥测站和中继站多处于偏僻地区无交流电源或交流电源的质量可靠性较差且交流供电易遭雷制定本条设备选型注意太阳能充放电控制器和蓄电池的质当交流电源质量好且可靠性地日照时数少且日照强度弱可采用交流整流并对蓄电池浮充供电的方式但应注意加强防雷接地措不停电供电方式为交流不停电或直流不停电两种根据所选用设备的供电要求以及电源系统的配置情况进中心站的通信设备一般采用直流不停电供电置机和主计算机一般采用交流不停电供电鉴于测报系统各站点分布较分散一般蓄电池的日常维护工作难以进行可能导致蓄电池的有效容量测报系统的正常运行故本条推荐采用免维护蓄电过电压保护和接地为保护测报系统的正常运雷对测报系统的影响本条规定必须设置避雷装装置和接地装为消除各种接地网之间的电位差故采用联合接地设备的保护接地和工作接地均应从接地总汇线或机房内的分接地汇集线上止通过布线引入机房的随本条规定的接地电阻参照日雨量水位遥测系统规划指有关规定以及国内已建水情测报系统选取接地电阻值经验确定当土壤电阻率阻值难以满足本规定要求采取向外延伸接地土壤电阻理电极以及外引等均衡接地法目前已在不少超短波通信组网的遥测站和中继站中采行情况较好超短波通信组网的遥测站和中继站可采用均衡接地筒式结备处于浮空接地工不设置本条规定是为了消除直击雷的危害以确保用电设备的安本条规定是为了消除过电压通过进入机房的入设成设备损土建工程水情自动测报系统的土建设了给测报系统设备提供一个良好的运行坏境以便于实现整个运行安护方便本条所列的土建工程项目是参照国内已建测报系统主要土建项目拟定测报系统差异可能较大根据本系统设备对土建工程的要求和当地条土建工程项本条规定土建工程设计应在满足测报系统设备正常运用要求的前提下对已建的房屋或其他设施尽量加以达到节省投资测井水位观有下列规定测井不应干扰水流的流井截面可建成圆形或椭圆井壁必须垂底应低于设计最低水位井口应高于设计最高水位测井井底及进水管应设防淤设式进水管可在入水口建筑测井及进水管应定期清除多沙河井应设在经常流水处并在测井下部上下游两侧开防淤对流测井可用金混凝或其他适宜的材料测井截面应能容纳浮子随水位自由升降浮子与井壁应有间水位滞后不宜超过井内外含沙量差异引起的水位差不宜超过应使测井具有一定的削弱波浪的性遥测站和中继站一般无人使设备安全运行修建的站房应坚有必要的。
