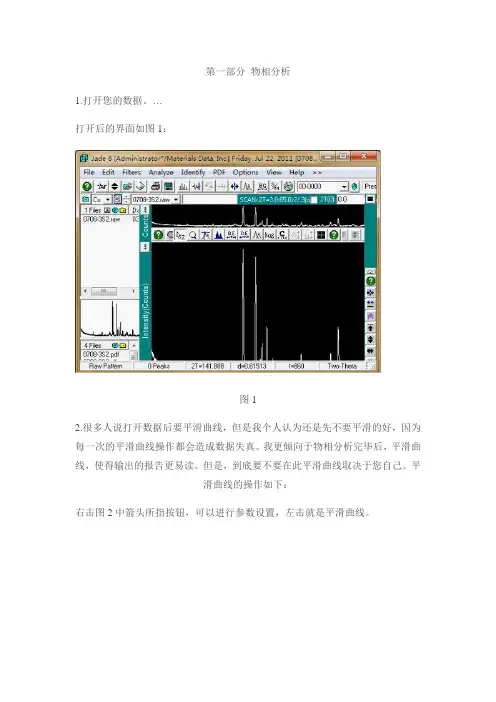

第一部分物相分析1.打开您的数据。
File—read…打开后的界面如图1：图12.很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。
我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。
但是，到底要不要在此平滑曲线取决于您自己。
平滑曲线的操作如下：右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。
图23.物相分析。
一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。
这3轮分别命名为大海捞针、单峰分析、指定元素分析。
首先左击按钮寻峰。
（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。
在General 选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。
图3图4完成上述步骤，出现图5所示界面。
显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。
矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。
当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。
注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。
图5图6（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。
在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。
然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。
图7图8（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。
右击图9箭头所指按钮，出现图10所示标签。
在General选项里，在图10所示的地方勾选，出现图11。
选择你认为自己样品可能存在的元素，点ok。
回到图10所示，再点ok。
接下来又是选择物相了，方法同上，不再赘述。

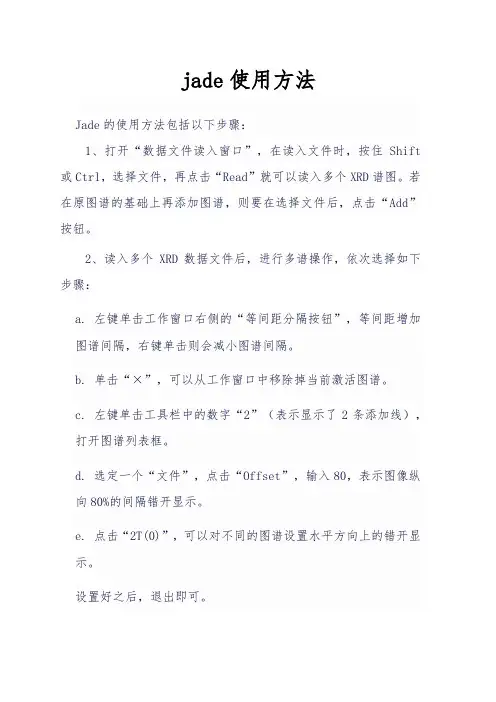

jade使用方法
Jade的使用方法包括以下步骤：
1、打开“数据文件读入窗口”，在读入文件时，按住Shift 或Ctrl，选择文件，再点击“Read”就可以读入多个XRD谱图。
若在原图谱的基础上再添加图谱，则要在选择文件后，点击“Add”按钮。
2、读入多个XRD数据文件后，进行多谱操作，依次选择如下步骤：
a. 左键单击工作窗口右侧的“等间距分隔按钮”，等间距增加
图谱间隔，右键单击则会减小图谱间隔。
b. 单击“×”，可以从工作窗口中移除掉当前激活图谱。
c. 左键单击工具栏中的数字“2”（表示显示了2条添加线），
打开图谱列表框。
d. 选定一个“文件”，点击“Offset”，输入80，表示图像纵
向80%的间隔错开显示。
e. 点击“2T(0)”，可以对不同的图谱设置水平方向上的错开显
示。
设置好之后，退出即可。

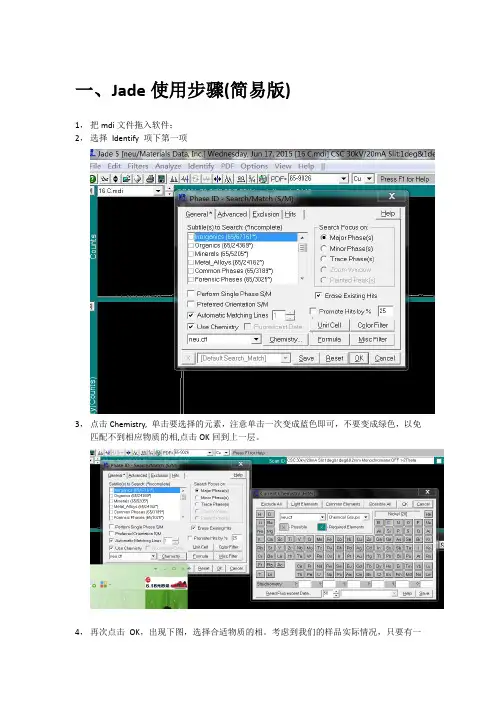

一、Jade使用步骤(简易版)
1，把mdi文件拖入软件；
2，选择Identify 项下第一项
3，点击Chemistry, 单击要选择的元素，注意单击一次变成蓝色即可，不要变成绿色，以免匹配不到相应物质的相,点击OK回到上一层。
4，再次点击OK，出现下图，选择合适物质的相。
考虑到我们的样品实际情况，只要有一
个以上主要的峰能匹配上即可。
记下PDF号。
5，关掉刚才打开的窗口，回到上一层。
点击右下角的h，记录晶面取向，移动鼠标指向峰所在位置，记下底层框中的角度2T 和面间距d。
6，点击File,点击Save，选择文本格式保存。
最后选择软件如origin8画曲线即可。
二、XRD实验要求
1，预习报告要写得简明扼要，但得完整；
2，选择一个主峰计算所测量样品的面间距d，X射线波长用标准面间距d 得出。
3，用画图软件作图。
不要手画图。
第一部分物相分析1.打开您的数据。
…打开后的界面如图1：图12.很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。
我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。
但是，到底要不要在此平滑曲线取决于您自己。
平滑曲线的操作如下：右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。
图23.物相分析。
一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。
这3轮分别命名为大海捞针、单峰分析、指定元素分析。
首先左击按钮寻峰。
（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。
在General 选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。
图3图4完成上述步骤，出现图5所示界面。
显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。
矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。
当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。
注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。
图5图6（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。
在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。
然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。
图7图8（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。
右击图9箭头所指按钮，出现图10所示标签。
在General选项里，在图10所示的地方勾选，出现图11。
选择你认为自己样品可能存在的元素，点ok。
回到图10所示，再点ok。
接下来又是选择物相了，方法同上，不再赘述。
图9图10图11完成物相分析后，左击BG按钮，扣除背景值。

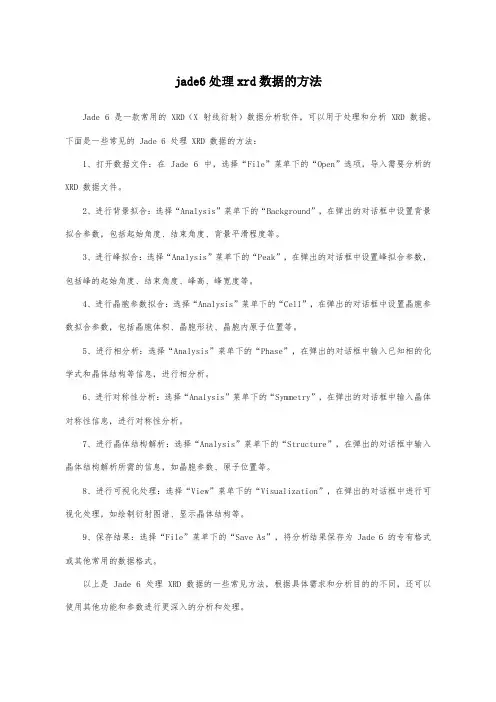

jade6处理xrd数据的方法Jade 6 是一款常用的 XRD（X 射线衍射）数据分析软件，可以用于处理和分析 XRD 数据。
下面是一些常见的 Jade 6 处理 XRD 数据的方法：1、打开数据文件：在 Jade 6 中，选择“File”菜单下的“Open”选项，导入需要分析的XRD 数据文件。
2、进行背景拟合：选择“Analysis”菜单下的“Background”，在弹出的对话框中设置背景拟合参数，包括起始角度、结束角度、背景平滑程度等。
3、进行峰拟合：选择“Analysis”菜单下的“Peak”，在弹出的对话框中设置峰拟合参数，包括峰的起始角度、结束角度、峰高、峰宽度等。
4、进行晶胞参数拟合：选择“Analysis”菜单下的“Cell”，在弹出的对话框中设置晶胞参数拟合参数，包括晶胞体积、晶胞形状、晶胞内原子位置等。
5、进行相分析：选择“Analysis”菜单下的“Phase”，在弹出的对话框中输入已知相的化学式和晶体结构等信息，进行相分析。
6、进行对称性分析：选择“Analysis”菜单下的“Symmetry”，在弹出的对话框中输入晶体对称性信息，进行对称性分析。
7、进行晶体结构解析：选择“Analysis”菜单下的“Structure”，在弹出的对话框中输入晶体结构解析所需的信息，如晶胞参数、原子位置等。
8、进行可视化处理：选择“View”菜单下的“Visualization”，在弹出的对话框中进行可视化处理，如绘制衍射图谱、显示晶体结构等。
9、保存结果：选择“File”菜单下的“Save As”，将分析结果保存为 Jade 6 的专有格式或其他常用的数据格式。
以上是 Jade 6 处理 XRD 数据的一些常见方法，根据具体需求和分析目的的不同，还可以使用其他功能和参数进行更深入的分析和处理。
第一步：数据的导入、导出处理
选择文件的类型，比
如.txt；.acs文件等，双击所需分析的文
jade软件可打开。
打开后，大家会发现这个是以d值为横坐标的，不是我们常规的2theta角为横坐标。
不能用oringe作图，怎么办？
点开
Primariy
*.txt,就可将原始文件存储为
强度的两列数字保存在txt文件中，导出的文件第一行是文件名称，删除后，即可倒入oringe
第二步：数据的分析
寻峰结果可以帮助后面物相鉴定
最好全选
先确定了主晶相：金红石相TiO
2
确定了第二相：板钛矿相TiO
2
定量分析的计算•采用绝热法进行计算
计算公式有：I
1/I
2
=(R
1
/R
2
)*(w
1
/w
2
)
结晶度计算
结晶度的计算
是不准确的，
这个数字可以
直接获得结晶
度的大小信
息，但是受到
背底扣除的极
大影响。
平均晶粒大小计算
注意，计算时需要对不重叠的峰进行
计算。
如果都是重叠的，则需要进行
分峰再进行计算。

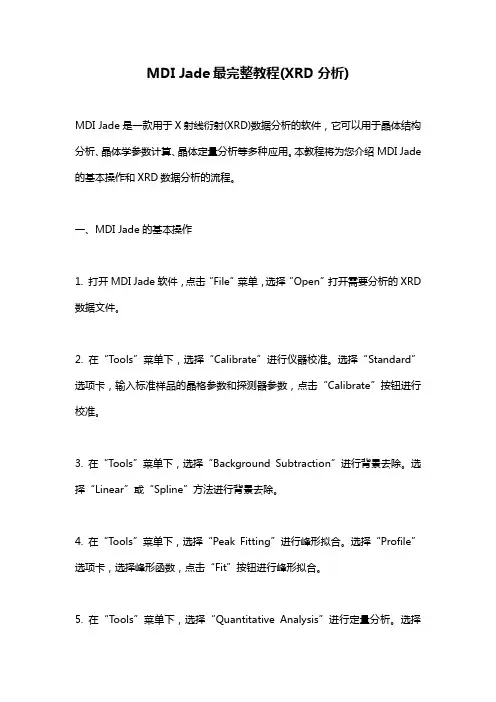

MDI Jade最完整教程(XRD分析)MDI Jade是一款用于X射线衍射(XRD)数据分析的软件，它可以用于晶体结构分析、晶体学参数计算、晶体定量分析等多种应用。
本教程将为您介绍MDI Jade 的基本操作和XRD数据分析的流程。
一、MDI Jade的基本操作1. 打开MDI Jade软件，点击“File”菜单，选择“Open”打开需要分析的XRD 数据文件。
2. 在“Tools”菜单下，选择“Calibrate”进行仪器校准。
选择“Standard”选项卡，输入标准样品的晶格参数和探测器参数，点击“Calibrate”按钮进行校准。
3. 在“Tools”菜单下，选择“Background Subtraction”进行背景去除。
选择“Linear”或“Spline”方法进行背景去除。
4. 在“Tools”菜单下，选择“Peak Fitting”进行峰形拟合。
选择“Profile”选项卡，选择峰形函数，点击“Fit”按钮进行峰形拟合。
5. 在“Tools”菜单下，选择“Quantitative Analysis”进行定量分析。
选择“Standard”选项卡，输入标准样品的化学成分和晶格参数，点击“Calculate”按钮进行定量分析。
二、XRD数据分析的流程1. 样品制备：将需要分析的样品制备成粉末状，保证样品的均匀性和细度。
2. XRD实验：使用XRD仪器对样品进行测量，得到XRD数据。
3. 仪器校准：使用标准样品进行仪器校准，保证XRD数据的准确性和可靠性。
4. 背景去除：对XRD数据进行背景去除，消除背景干扰。
5. 峰形拟合：对XRD数据进行峰形拟合，确定样品的晶体结构和晶格参数。
6. 定量分析：根据峰形拟合结果，进行定量分析，确定样品的化学成分和相对含量。
7. 结果分析：根据定量分析结果，分析样品的物理性质和化学性质，得出结论。
总之，MDI Jade是一款功能强大的XRD数据分析软件，可以帮助研究人员快速准确地分析XRD数据，为材料研究和制备提供重要的支持。
