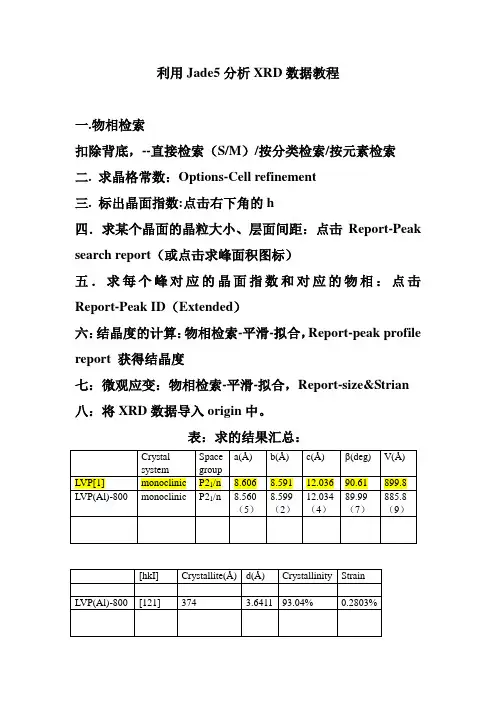

jade5.0分析XRD数据基本过程

《无极材料测试技术》课程作业作业要求：对编号01N2009534的样品XRD测试数据进行物相分析，并计算其平均晶粒尺寸大小与晶胞参数。

1.物相分析过程使用MDI Jade5.0软件对样品XRD测试数据进行分析，以定性分析样品的物相。

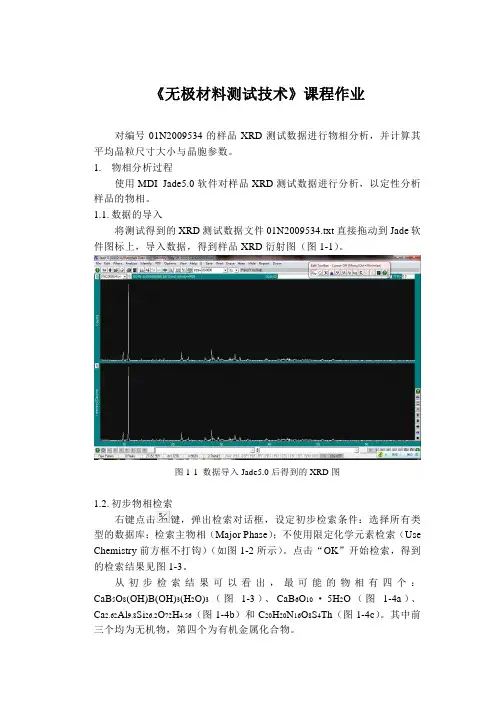

1.1.数据的导入将测试得到的XRD测试数据文件01N2009534.txt直接拖动到Jade软件图标上，导入数据，得到样品XRD衍射图（图1-1）。

图1-1 数据导入Jade5.0后得到的XRD图1.2.初步物相检索右键点击键，弹出检索对话框，设定初步检索条件：选择所有类型的数据库；检索主物相（Major Phase）；不使用限定化学元素检索（Use Chemistry前方框不打钩）（如图1-2所示）。

点击“OK”开始检索，得到的检索结果见图1-3。

从初步检索结果可以看出，最可能的物相有四个：CaB5O8(OH)B(OH)3(H2O)3（图1-3）、CaB6O10·5H2O（图1-4a）、Ca2.62Al9.8Si26.2O72H4.56（图1-4b）和C20H20N16O8S4Th（图1-4c）。

其中前三个均为无机物，第四个为有机金属化合物。

从结果分析，由图1-4b、c中可以看出，这两种物相的标准衍射峰没有与样品衍射峰中的最强峰匹配，因此样品中不含有第三、四中物相或者其主晶相不是第三、四种物相。

而从图1-3以及图1-4a中可以看出，两种物相的衍射峰与样品的衍射峰几乎都能对上，并且强弱对应良好，因此样品中主晶相可能为CaB5O8(OH)B(OH)3(H2O)3或CaB6O10·5H2O或者两者的混合物。

图1-2 初步物相检索条件设定图1-3 经过初步检索得到的检索结果图1-4 初步检索结果1.3.限定条件的物相检索初步分析结果，现对样品进行限定条件检索，检索条件设定如图1-5所示。

检索结果见图1-6。

通过限定条件检索，发现CaB5O8(OH)B(OH)3(H2O)3与CaB6O10·5H2O两物相的衍射峰与样品衍射峰均能对应。

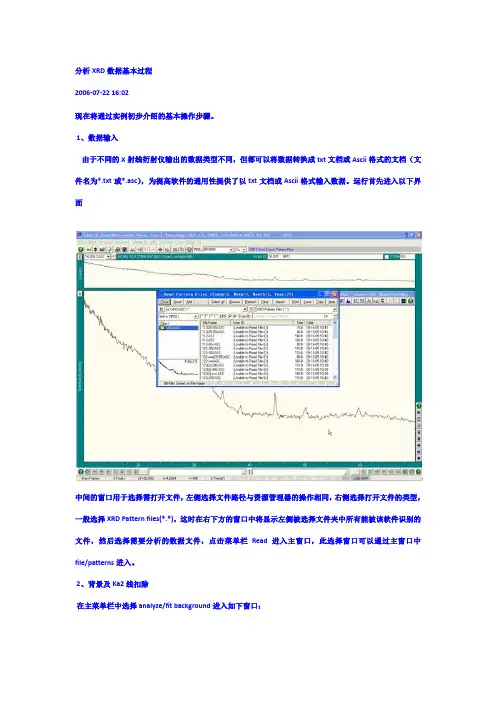

分析XRD数据基本过程2006-07-22 16:02现在将通过实例初步介绍的基本操作步骤。

1、数据输入由于不同的X射线衍射仪输出的数据类型不同，但都可以将数据转换成txt文档或Ascii格式的文档（文件名为*.txt或*.asc），为提高软件的通用性提供了以txt文档或Ascii格式输入数据。

运行首先进入以下界面中间的窗口用于选择需打开文件，左侧选择文件路径与资源管理器的操作相同，右侧选择打开文件的类型，一般选择XRD Pattern files(*.*)，这时在右下方的窗口中将显示左侧被选择文件夹中所有能被该软件识别的文件，然后选择需要分析的数据文件，点击菜单栏Read进入主窗口，此选择窗口可以通过主窗口中file/patterns进入。

2、背景及Ka2线扣除在主菜单栏中选择analyze/fit background进入如下窗口：该窗口用于设置扣除背景时的参数，一般选择默认值直接选择apply，回到主窗口，此时软件自动运行Edit bar/按钮，用于手动修改背景， Edit bar工具栏如下：此工具栏提供了放大、标定峰位等操作，当鼠标移动到按钮上时软件将自动提示。

在该软件中的所有按钮对鼠标左右键操作都有不同效果，一般左键为确定或正向操作，右键为取消或反向操作。

3、确定峰位在主菜单栏中选择analysie/find peaks，进入确定峰位所需的参数设置窗口，如下图，一般选择默认值，选择apply回到主窗口，选择Edit bar左第三个按钮可手动编辑。

在手动编辑过峰个数或峰位后，同样可以选择analyze/find peaks，选择Report，进入如下界面：在此窗口中显示了以上操作中所确定的峰位置、强度、半峰宽（FWHM）等参数，其中FWHM将是计算晶粒度的主要参数。

选择analyze/find peaks，在此窗口中选择Labeling标签，可以选择峰的标示方式，如下图：通过以上操作主窗口将为如下效果：4、PDF数据库加载与定性分析在做定性及定量分析之前需要将PDF数据库载入软件，在主窗口中选择PDF/Setup，将显示如下窗口：在其中选择PDF数据库所存储的位置及所需加载PDF卡片的种类。

《无极材料测试技术》课程作业对编号01N2009534的样品XRD测试数据进行物相分析，并计算其平均晶粒尺寸大小与晶胞参数。

1.物相分析过程使用MDI Jade5.0软件对样品XRD测试数据进行分析，以定性分析样品的物相。

1.1.数据的导入将测试得到的XRD测试数据文件01N2009534.txt直接拖动到Jade软件图标上，导入数据，得到样品XRD衍射图（图1-1）。

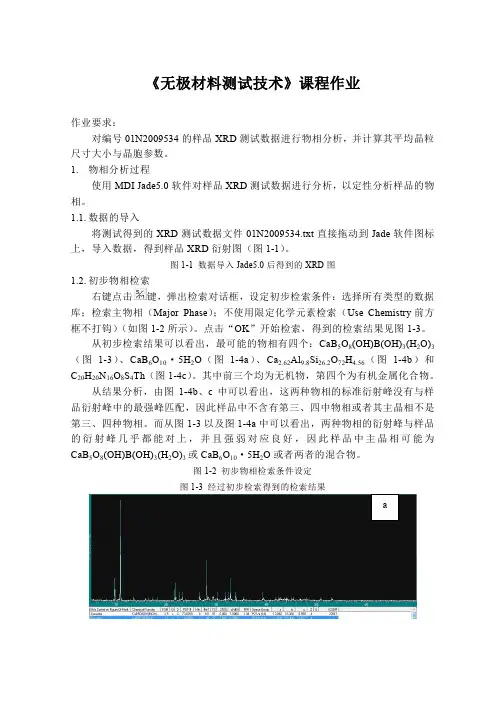

图1-1 数据导入Jade5.0后得到的XRD图1.2.初步物相检索右键点击键，弹出检索对话框，设定初步检索条件：选择所有类型的数据库；检索主物相（Major Phase）；不使用限定化学元素检索（Use Chemistry前方框不打钩）（如图1-2所示）。

点击“OK”开始检索，得到的检索结果见图1-3。

从初步检索结果可以看出，最可能的物相有四个：CaB5O8(OH)B(OH)3(H2O)3（图1-3）、CaB6O10·5H2O（图1-4a）、Ca2.62Al9.8Si26.2O72H4.56（图1-4b）和C20H20N16O8S4Th（图1-4c）。

其中前三个均为无机物，第四个为有机金属化合物。

从结果分析，由图1-4b、c中可以看出，这两种物相的标准衍射峰没有与样品衍射峰中的最强峰匹配，因此样品中不含有第三、四中物相或者其主晶相不是第三、四种物相。

而从图1-3以及图1-4a中可以看出，两种物相的衍射峰与样品的衍射峰几乎都能对上，并且强弱对应良好，因此样品中主晶相可能为CaB5O8(OH)B(OH)3(H2O)3或CaB6O10·5H2O或者两者的混合物。

图1-2 初步物相检索条件设定图1-3 经过初步检索得到的检索结果abc图1-4 初步检索结果1.3.限定条件的物相检索初步分析结果，现对样品进行限定条件检索，检索条件设定如图1-5所示。

检索结果见图1-6。

通过限定条件检索，发现CaB5O8(OH)B(OH)3(H2O)3与CaB6O10·5H2O 两物相的衍射峰与样品衍射峰均能对应。

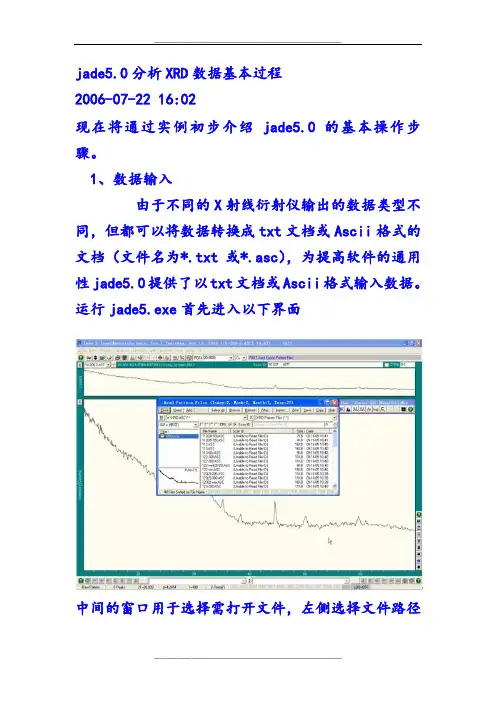

jade5.0分析XRD数据基本过程2006-07-22 16:02现在将通过实例初步介绍jade5.0的基本操作步骤。

1、数据输入由于不同的X射线衍射仪输出的数据类型不同，但都可以将数据转换成txt文档或Ascii格式的文档（文件名为*.txt或*.asc），为提高软件的通用性jade5.0提供了以txt文档或Ascii格式输入数据。

运行jade5.exe首先进入以下界面中间的窗口用于选择需打开文件，左侧选择文件路径与资源管理器的操作相同，右侧选择打开文件的类型，一般选择XRD Pattern files(*.*)，这时在右下方的窗口中将显示左侧被选择文件夹中所有能被该软件识别的文件，然后选择需要分析的数据文件，点击菜单栏Read进入主窗口，此选择窗口可以通过主窗口中file/patterns进入。

2、背景及Ka2线扣除在主菜单栏中选择analyze/fit background进入如下窗口：该窗口用于设置扣除背景时的参数，一般选择默认值直接选择apply，回到主窗口，此时软件自动运行Edit bar/B.E按钮，用于手动修改背景， Edit bar工具栏如下：此工具栏提供了放大、标定峰位等操作，当鼠标移动到按钮上时软件将自动提示。

在该软件中的所有按钮对鼠标左右键操作都有不同效果，一般左键为确定或正向操作，右键为取消或反向操作。

3、确定峰位在主菜单栏中选择analysie/find peaks，进入确定峰位所需的参数设置窗口，如下图，一般选择默认值，选择apply回到主窗口，选择Edit bar左第三个按钮可手动编辑。

在手动编辑过峰个数或峰位后，同样可以选择analyze/find peaks，选择Report，进入如下界面：在此窗口中显示了以上操作中所确定的峰位置、强度、半峰宽（FWHM）等参数，其中FWHM将是计算晶粒度的主要参数。

选择analyze/find peaks，在此窗口中选择Labeling标签，可以选择峰的标示方式，如下图：通过以上操作主窗口将为如下效果：4、PDF数据库加载与定性分析在做定性及定量分析之前需要将PDF数据库载入软件，在主窗口中选择PDF/Setup，将显示如下窗口：在其中选择PDF数据库所存储的位置及所需加载PDF卡片的种类。

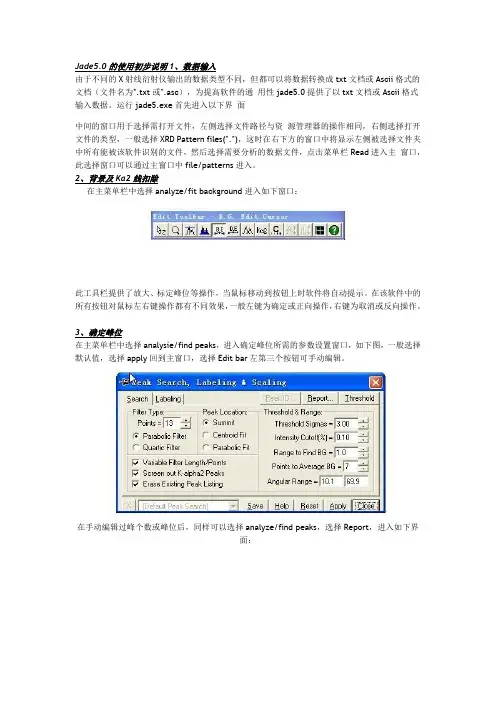

Jade5.0的使用初步说明1、数据输入由于不同的X射线衍射仪输出的数据类型不同，但都可以将数据转换成txt文档或Ascii格式的文档（文件名为*.txt或*.asc），为提高软件的通用性jade5.0提供了以txt文档或Ascii格式输入数据。

运行jade5.exe首先进入以下界面中间的窗口用于选择需打开文件，左侧选择文件路径与资源管理器的操作相同，右侧选择打开文件的类型，一般选择XRD Pattern files(*.*)，这时在右下方的窗口中将显示左侧被选择文件夹中所有能被该软件识别的文件，然后选择需要分析的数据文件，点击菜单栏Read进入主窗口，此选择窗口可以通过主窗口中file/patterns进入。

2、背景及Ka2线扣除在主菜单栏中选择analyze/fit background进入如下窗口：此工具栏提供了放大、标定峰位等操作，当鼠标移动到按钮上时软件将自动提示。

在该软件中的所有按钮对鼠标左右键操作都有不同效果，一般左键为确定或正向操作，右键为取消或反向操作。

3、确定峰位在主菜单栏中选择analysie/find peaks，进入确定峰位所需的参数设置窗口，如下图，一般选择默认值，选择apply回到主窗口，选择Edit bar左第三个按钮可手动编辑。

在手动编辑过峰个数或峰位后，同样可以选择analyze/find peaks，选择Report，进入如下界面：在此窗口中显示了以上操作中所确定的峰位置、强度、半峰宽（FWHM）等参数，其中FWHM将时计算晶粒度的主要参数。

选择analyze/find peaks，在此窗口中选择Labeling标签，可以选择峰的标示方式，如下图：通过以上操作主窗口将为如下效果：4、PDF数据库加载与XRD物相定性分析做定性及定量分析之前需要将PDF数据库载入软件，在主窗口中选择PDF/Setup，将显示如下窗口：在其中选择PDF数据库所存储的位置及所需加载PDF卡片的种类。

Jade5.0软件简要用法一、读入文件.Jade软件读入文件的方法很多.点击主菜单中的"File"会看到下拉菜单中有许多打开方式.〔1〕选择"Patterns..."打开一个读入文件的对话框.左击常用工具栏中工具""具有同样的功能：2 13通过点击1处找到要读取的文件所在的文件夹位置,点击2处选择要读取的文件的格式,比如"raw,txt,rd"等格式,如果不知道文件类型,或者不愿意选择文件类型,可选文件类型为"*.*".在3处选择要读取的文件.选择后,点击上边的"Read"按钮,就可以把文件读取.如果点击"Add"按钮,就会在原有读取的图的基础上添加另一张图谱,使多张图共同显示.如：〔2〕若选择"Thumbnail…"则以另一种方式显示这个对话框：选择哪一张图,那一张图的左上方就会出现绿色的标志,点击"read"或"Add"会产生和上面一样的效果.〔3〕若选择"recall…"就会出现一个对话框,让输入想要读入的文件的名字,点击"OK"就能读入文件.右击常用工具栏中工具""具有同样的功能.〔4〕若选择"read"就会打开一个对话框,让选择要读取的文件的位置,右击""具有同样效果.二、常用工具栏简介常用工具栏包括了XRD的常用工具,可以通过常用工具栏做大部分的工作.在此软件中,大部分的工具栏按钮在点击鼠标左键和右键时会产生不同的响应,起到相应或相反的作用,把鼠标放到相应的图标上,会以黄色符号' L >…| R>…’来对相应左键和右键功能进行说明.读入文件按钮：第一个按钮是获取并读入最新的图样文件,也就是说左击一下此按钮,窗口图像显示的是该文件夹中最新的文件,而非最新的文件图像将会被清除.在软件使用过程中,如果想回到起始状态,点击此按钮就会显示文件夹中最新的文件,出现一对话框,询问是不是"此项操作是不是要清除"点击"OK"就回到起始状态,再读取文件进行操作.第二个按钮读取和显示在当前文件夹中的下一个<左击>或上一个<右击>文件.第三个按钮左击会激活Read Pattern Files对话框,选择要读入的文件.如果你按住Ctrl键并左击,就会出现缩略图浏览对话框.右键点击该按钮,窗口会出现windows file-open对话框,供您选择要读取的文件.一个例子是,如下所示:第四个按钮提供快速存取到软盘.如果左击,读取软盘上的文件,右击则拷贝软盘上的数据存档.接下来的按钮""是打印按钮.左击按钮""是对当前图谱进行保存,右击此按钮是显示保存下拉菜单,"Primary Pattern as *DIF"是以DIF格式保存的；"Primary Pattern as *BIN"是以BIN格式保存的；"Primary Pattern as *txt"是以文本格式txt保存的,这也就是把图谱转化成和数据保存.主菜单"File |Save…"具有相同的作用.MRU文件列表:Jade保存了最近打开的文件列表,以便快速访问.虽然也可以通过Read Pattern Files对话框访问,但它也更为方便地显示在下拉菜单中.在此菜单中,默认保存八张最近访问过的图谱.但也可以通过旁边的上下键,看到更多或更少的人图谱列表.提示:如果你按住Ctrl键,可以选择一种图谱覆盖当前图谱.数据分析按钮：第一个是寻峰按钮：自动标记衍射峰位置,强度,高度等数据.第二个是平滑图谱按钮：测量的曲线一般都因"噪声"而使曲线不光滑,在有些处理后也会出现这种情况,需要将曲线变得光滑一些,数据平滑的原理是将连续多个数据点求和后取平均值来作为数据点的新值, 因此,每平滑一次,数据就会失真一次.一般采用9-15 点平滑为好.物相检索按钮：鼠标单击此按钮,开始检索样品中的物相,一般鼠标右键单击此按钮对话框,对检索参数进行设置.三、物相检索打开要分析的图谱后,要对其进项物相检索,下面是其步骤.第一轮检索：大海捞针〔1〕打开一个图谱,不作任何处理,鼠标左击"S/M"按钮,直接进行物相检索.或者鼠标右键点击"S/M"按钮,打开检索条件设置对话框,去掉"Use chemistry filter"选项的对号,同时选择多种PDF 子库〔一般先全选后,按保存Save键后,以后就不用管它啦〕,检索对象选择为主相〔S/M Focus on Major Phases〕再点击"OK"按钮,进入"Search/Match Display"窗口.PDF子库保存Search/Match Display"窗口恢复谱线原始状态调整谱线的高度拉大或缩小谱线显示调整标准线的高度调整标准线的左右位置"Search/Match Display"窗口分为三块,最上面是全谱显示窗口,可以观察全部PDF 卡片的衍射线与测量谱的匹配情况,中间是放大窗口,可观察局部匹配的细节,通过右边的按钮可调整放大窗口的显示范围和放大比例,以便观察得更加清楚.上下双向箭头用来调整谱线的高度,左键是升高,右键是降低；左右双向箭头则可拉大〔左击〕或缩小〔右击〕谱线显示窗口.窗口的最下面是检索列表,从上至下列出最可能的100 种物相,一般按"FOM"由小到大的顺序排列,FOM 是匹配率的倒数.数值越小,表示匹配性越高.在这个窗口中,鼠标所指的PDF 卡片行显示的标准谱线是蓝色,已选定物相的标准谱线为其它颜色,会自动更换颜色,以保证当前所指物相谱线的颜色一定为蓝色.在列表右边的按钮中,上下双向箭头用来调整标准线的高度,左右双向箭头则可调整标准线的左右位置,这个功能在固溶体合金的物相分析中很有用,因为固溶体的晶胞参数与标准卡片的谱线对比总有偏移〔固为固溶原子的半径与溶质原子半径不同,造成晶格畸变〕.物相检定完成,关闭这个窗口返回到主窗口中. 使用这种方式,一般可检测出主要的物相.第二轮：限定条件的检索限定条件主要是限定样品中存在的"元素"或化学成分,在"Use chemistry filter"选项前加上对号,进入到一个元素周期表对话框. 将样品中可能存在的元素全部输入,点击"OK" ,返回到前一对话框界面,此时可选择检索对象为次要相或微量相〔S/M Focus on Minor Phases 或S/M Focus on Trace Phases〕.其它下面的操作就完全相同了. 此步骤一般能将剩余相都检索出来.如果检索尚未全部完成,即还有多余的衍射线未检定出相应的相来,可逐步减少元素个数,重复上面的步骤,或按某些元素的组合,尝试一些化合物的存在.如某样品中可能存在Al,Sn,O,Ag 等元素,可尝是否存在Sn-O 化合物,此时元素限定为Sn 和O,暂时去掉其它元素.在化学元素选定时,有三种选择,即"不可能" 、"可能"和"一定存在" . "不可能"就是不存在,也就是不选该元素. "可能"就是被检索的物相中可能存在该元素,也可以不存在该元素,如选择了三个元素"Li、Mn、O"三种元素都为"可能" ,则在这三种元素的任意组合中去检索. "一定存在"表示了被检索的物相中一定存在该元素,如选定了"Fe"为"一定存在" ,而"O"为可能,则检索对象为"Fe"和铁的全部氧化物相. "可能"的标记为蓝色, "一定存在"的标记为绿色. 有些情况下,虽然材料中不含非金属元素O、Cl 等元素,但由于样品制备过程中可能被氧化或氯化,在多种尝试后尚不能确定物相的情况下,应当考虑加入这些元素,尝试金属盐、酸、碱的存在.〔"不可能"不用按,"可能"按一下,"一定存在"按两下〕.第三轮：单峰搜索如果经过前两轮尚有不能检出的物相存在,也就是有个别的小峰未被检索出物相来,那么,此时最有可能成功的就是单峰搜索. 在教材上有"三强线"检索法,这里使用单峰搜索,即指定一个未被检索出的峰,在PDF卡片库中搜索在此处出现衍射峰的物相列表,然后从列表中检出物相.方法如下：在主窗口中选择"计算峰面积"按钮〔在手动工具栏中,见下图.如果峰很小,可以左击右边上下箭头不放,使之升高〕,在峰下划出一条底线,该峰被指定〔如果取消此操作,点击右键选择"Earse All"〕,鼠标右键点击"S/M",此时,检索对象显示为"Painted Peaks".此时,你可以限定元素或不限定元素,软件会列出在此峰位置出现衍射峰的标准卡片列表.其它操作则无别样.通过以上三轮搜索,99.9%的样品都能检索出全部物相.上下箭头四、PDF 卡片查找有时,我们的目的不是要从某样品中检索出物相,而是要查找某一张卡片.用到光盘检索能.如果知道卡片号,直接在"光盘"右边的文本栏"" 中输入卡片号,如31-785,然后,按回车键,在全谱窗口和放大窗口的间隔条上有一个PDF 卡片列表组合框,输入的卡片在下框中被加入.点击卡片张数〔图中显示为8〕,可打开PDF 卡片列表来查看.此时,点击主菜单"PDF|Retrieval"可把这八张卡片显示出来.或者在"Search/Match Display"窗口中的上方输入PDF卡片号,它就会自动加入下面检索出的窗口中,进行比对.在此输入PDF卡片号卡片加入到此列表中在物相卡片行上双击,打开一张PDF 卡片显示：在此双击此卡片,就会出现如下PDF卡片点击此处就会显示下图,找出三强线所在的位置点一下此键可以使峰的强度从大到小或从小到大排列。

相对于其它XRD分析软件，JADE系列软件应该说是做的最好的，它囊括了从定性，指标化，峰型拟合（JADE5.0）到无标定量，晶体结构分析（Jade6.0）等一系列的功能。

我个人以为，只要有Jade5.0就够了，至于后面两项功能，最好是用其它免费软件执行（在上应有尽有），傻瓜相机虽然好用，但要拍出好照片，还是专业相机好。

NO1.Jade5.0的安装和设置Jade5.0都是自动安装的，这不成问题。

要把PDF卡片引入，先将ICDD的光盘插入，然后pdf/setup/select all/,其它按提示进行。

可以对优选项进行设置：EDIT/preference/,里面包括了对显示窗口的设置，仪器参数的设置，打印输出的设置等，一般来说按默认就行，我本人则喜欢将MISC栏里的“Materials Data, Inc.”改为我自己的大名No2 数据的输入Jade软件可以直接读取Rigaku、Bruker、Philips、Scintag等很多衍射仪的原始数据。

打开File\patterns,将出现如附件中所示画面，先（I）找到你文件位置，从（III）的下拉框中选择你的数据格式，按（II）选择。

很多仪器输出文件的格式都是*.raw,实际上都是不一样的，但格式选错了也没关系，软件会给你自动转到合适的格式中去的。

高级一点的：有一些数据格式在（III）的下拉框中没有，比如最常见的txt，xy等，此时你可以自己动手设置，在以上的数据输入面板中，点击工具栏上的“import",进入格式设置画面，如附件所示，a区为注释区，b区为数据格式区，对于最简单的一列角度，一列强度的数据格式，a区不用填写，b区在” angle column“前打上勾，数据从第1行开始读，每行1列数据，强度数据从第8行开始（角度不算），角度从1至6列，所得数据格式即为附件中所示的数据格式。

你也可以按照自己的数据格式进行自由改动，如果a区中表明第1行有说明文字，则数据从第2行读入，相应在b区就将data starts改成2。

MID Jade 5.0处理纤维素XRD 谱图的操作过程一、纤维素样品的制备：不同实验条件下得到的纤维素样品，可能会有不同的样品处理要求。

如果考虑干燥过程对纤维素结晶度的影响，我建议采用真空干燥处理，一般温度在50℃，时间5-6小时，干燥时间根据样品情况具体确定。

准备衍射仪用的样品试片一般包括两个步骤：首先，需把样品研磨成适合衍射实验用的粉末；然后，把样品粉末制成有一个十分平整平面的试片。

如果制备的纤维素量多的话，建议把纤维素抄片成纸，可以得到较平滑的衍射曲线，及较好的重现性。

如果是微晶纤维素，建议研磨成粉末，这不会对微晶纤维素的结晶度有太大的影响。

二、测定样品的仪器及使用的软件X 射线衍射仪: 全自动X 射线衍射仪 D/max-IIIA （日本理学公司）纤维素分析测试条件:铜靶, λ=0.154nm ，管压40KV ,电流40mA,扫描步长0.02°，扫描范围2θ=5~60°。

纤维素结晶度的计算：纤维素Ⅰ结晶度用Segal 经验法计算，（1）%100I Iam-I CI 002002⨯=（Ⅰ由衍射谱图直接读取）或 （2）CI= A (002+110+11¯0)/A 总 式中，I 002--（002）晶面衍射强度；Iam —无定形区衍射强度，对纤维素Ⅰ，Ⅰam 为2θ=附近18.0°的衍射强度，Ⅰ002为2θ=22.5°附近的衍射强度。

纤维素Ⅱ结晶度一般用分峰拟合求特征衍射面的衍射峰面积，再以公式(2)计算二、XRD 谱图处理过程：● 数据的导入● 数据的平滑● 本底的测量与扣除 ● 分离K α2衍射 ● 寻峰 ● 峰形拟合● 拟合峰的信息导出1、 数据的导入一般得到的XRD 数据为以.UXD 格式的数据文件，需要转化转化成MID Jade 5.0软件可识别的数据格式，最好为TXT 格式文件。

打开软件界面，点击菜单“file ︱ patterns ”有如下对话框有些时候即使把数据格式转化为TXT格式，用MID Jade 5.0也有可能打不开，如图中Scan ID 列中显示（Unable to read file ID）。

第一部分物相分析1.打开您的数据。

…打开后的界面如图1：图12.很多人说打开数据后要平滑曲线，但是我个人认为还是先不要平滑的好，因为每一次的平滑曲线操作都会造成数据失真。

我更倾向于物相分析完毕后，平滑曲线，使得输出的报告更易读。

但是，到底要不要在此平滑曲线取决于您自己。

平滑曲线的操作如下：右击图2中箭头所指按钮，可以进行参数设置，左击就是平滑曲线。

图23.物相分析。

一般的，物相分析要至少分3轮进行，这样才能把所有的物相找出来。

这3轮分别命名为大海捞针、单峰分析、指定元素分析。

首先左击按钮寻峰。

（1）“大海捞针”物相分析：右击图3箭头所指按钮，出现图4所示标签。

在General 选项里，首先勾选上左侧的所有的库，去掉右侧所有的对勾，其他设置如图4所示，最后左击ok。

图3图4完成上述步骤，出现图5所示界面。

显示了矿物名称、化学式、FOM值、PDF-#、RIR等内容。

矿物的排序是按FOM值由小到大排列的，FOM值越小，表示存在这种矿物的可能性越大（但不绝对）。

当鼠标左击到一个矿物时，在X衍射图谱显示栏会显示蓝色的线，选择与X衍射图谱拟合最好的矿物，然后在矿物名称前面勾选，表示你认为存在此矿物（如图6）。

注意：选择矿物时，要尽量选取有RIR值的矿物，否则后面的定量工作将不能继续。

图5图6（2）单峰分析：完成大海捞针后，可能还有峰没有对上，此时要用此法。

在大海捞针的基础上，左击图7方框内的按钮，然后按照图8内标明的步骤操作。

然后重复大海捞针的操作（与大海捞针不同的是，此时系统只选择与你选中的峰对应的物相）。

图7图8（3）指定元素分析：完成大海捞针、单峰分析后，可能有些矿物还没有分析出来，用此法。

右击图9箭头所指按钮，出现图10所示标签。

在General选项里，在图10所示的地方勾选，出现图11。

选择你认为自己样品可能存在的元素，点ok。

回到图10所示，再点ok。

接下来又是选择物相了，方法同上，不再赘述。

图9图10图11完成物相分析后，左击BG按钮，扣除背景值。

MDIJade最完整教程XRD分析在材料科学领域，X 射线衍射（XRD）技术是一种极其重要的分析手段，它能够帮助我们了解材料的晶体结构、物相组成等关键信息。

而MDI Jade 软件则是处理和分析XRD 数据的常用工具之一。

接下来，就让我们一起深入探索 MDI Jade 软件在 XRD 分析中的完整教程。

首先，我们要获取 XRD 数据。

这通常是通过 X 射线衍射仪对样品进行测试得到的。

得到的数据可能是以文本格式（如txt ）或者特定的仪器数据格式保存。

打开 MDI Jade 软件后，第一步是导入数据。

在“File”菜单中选择“Read”，然后找到您保存的 XRD 数据文件并打开。

导入数据后，我们需要对数据进行初步的处理和优化。

在“Edit”菜单中，可以选择“Preferences”来设置一些基本的参数，比如坐标轴的范围、刻度等，以便更好地展示和分析数据。

接下来，进行寻峰操作。

在“Analyze”菜单中选择“Find Peaks”，软件会自动检测出数据中的峰位。

您还可以根据实际情况调整寻峰的灵敏度和阈值等参数，以获得更准确的峰位信息。

得到峰位信息后，我们可以进行物相鉴定。

MDI Jade 软件拥有一个强大的物相数据库。

在“Search/Match”菜单中选择“Setup”，设置好搜索条件，如元素组成、晶系等，然后点击“Search”进行搜索匹配。

软件会给出可能的物相，并根据匹配度进行排序。

对于确定的物相，我们可以进一步查看其详细信息。

在搜索结果中选中相应的物相，点击“View”可以查看该物相的晶体结构、晶格参数等详细信息。

除了物相鉴定，我们还可以利用 MDI Jade 进行定量分析。

这需要先建立标准曲线或者使用已知含量的样品进行标定。

然后，通过软件提供的定量分析功能，计算出样品中各物相的相对含量。

在分析过程中，有时候需要对数据进行平滑处理，以减少噪声的影响。

在“Process”菜单中选择“Smooth”，可以选择不同的平滑方法和参数。

MDI Jade最完整教程(XRD分析)MDI Jade是一款用于X射线衍射(XRD)数据分析的软件，它可以用于晶体结构分析、晶体学参数计算、晶体定量分析等多种应用。

本教程将为您介绍MDI Jade 的基本操作和XRD数据分析的流程。

一、MDI Jade的基本操作1. 打开MDI Jade软件，点击“File”菜单，选择“Open”打开需要分析的XRD 数据文件。

2. 在“Tools”菜单下，选择“Calibrate”进行仪器校准。

选择“Standard”选项卡，输入标准样品的晶格参数和探测器参数，点击“Calibrate”按钮进行校准。

3. 在“Tools”菜单下，选择“Background Subtraction”进行背景去除。

选择“Linear”或“Spline”方法进行背景去除。

4. 在“Tools”菜单下，选择“Peak Fitting”进行峰形拟合。

选择“Profile”选项卡，选择峰形函数，点击“Fit”按钮进行峰形拟合。

5. 在“Tools”菜单下，选择“Quantitative Analysis”进行定量分析。

选择“Standard”选项卡，输入标准样品的化学成分和晶格参数，点击“Calculate”按钮进行定量分析。

二、XRD数据分析的流程1. 样品制备：将需要分析的样品制备成粉末状，保证样品的均匀性和细度。

2. XRD实验：使用XRD仪器对样品进行测量，得到XRD数据。

3. 仪器校准：使用标准样品进行仪器校准，保证XRD数据的准确性和可靠性。

4. 背景去除：对XRD数据进行背景去除，消除背景干扰。

5. 峰形拟合：对XRD数据进行峰形拟合，确定样品的晶体结构和晶格参数。

6. 定量分析：根据峰形拟合结果，进行定量分析，确定样品的化学成分和相对含量。

7. 结果分析：根据定量分析结果，分析样品的物理性质和化学性质，得出结论。

总之，MDI Jade是一款功能强大的XRD数据分析软件，可以帮助研究人员快速准确地分析XRD数据，为材料研究和制备提供重要的支持。
