电液比例控制技术

电液控制技术应用【摘要】电液控制技术广泛应用于现代工业中, 是工业发展水平的重要标志。

本文就电液技术发展历程、电液控制的技术特点、电液技术的应用范围等进行探讨。

并以ZY50型汽车起重机伸缩回路系统为例，介绍了ZY50型汽车起重机的用途以及电液控制技术在此机械系统中的应用，其与所学机械电子工程专业之间紧密结合的认识，并针对电液控制工程技术提出自己的看法很感想。

【关键词】电液比例技术机电一体化汽车起重机应用0.前言从上世纪六七十年代以来，电液控制技术已广泛应用于现代工业中, 是工业发展水平的重要标志。

现今，电液控制技术已经成为工业机械、工程建设机械及国防极端产品不可或缺的重要手段。

以挖掘机、推土机、振动压路机等为代表的工程机械对国家基础设施建设起到了至关重要的作用，而火炮控制系统、导弹运输车中的电液控制技术则推动了我国国防实力的提升。

电液控制技术在机床加工、交通运输、汽车工业等部门也有非常广阔的应用。

他对我国国民经济的推动作用不可估量。

就所学机械电子工程专业来讲，电液控制技术与其密不可分。

电液控制技术的调控精密度对于机械控制有着重要的意义。

在电子计算机大行其道的今天，将电控、液压与机械紧密结合在一起，才是机械电子工程的发展新方向。

1.电液控制概述1.1电液控制技术概述电液控制技术发展历程。

液压技术早在公元前240年的古埃及就已经出现。

在第一次工业革命时期，液压技术的到快速发展，在此期间,许多非常实用的发明涌现出来,多种液压机械装置特别是液压阀得到开发和利用,使液压技术的影响力大增。

18世纪出现了泵、水压机及水压缸等。

19世纪初液压技术取得了一些重大的进展, 其中包括采用油作为工作流体及首次用电来驱动方向控制阀等。

第二次世界大战期间及战后,电液技术的发展加快。

出现了两级电液伺服阀、喷嘴挡板元件以及反馈装置等。

20世纪50～60年代则是电液元件和技术发展的高峰期,电液伺服阀控制技术在军事应用中大显身手,特别是在航空航天上的应用。

电液比例控制技术
电液比例控制技术是一种先进的控制技术，它将电子技术和液压技术相结合，实现了对液压系统的精确控制。

该技术广泛应用于工业自动化、机械制造、航空航天、军事装备等领域，为现代工业的发展做出了重要贡献。

电液比例控制技术的基本原理是通过电子控制器对液压系统中的比例阀进行控制，从而实现对液压系统的精确控制。

比例阀是一种特殊的液压阀门，它可以根据电信号的大小来调节液压系统中的流量和压力，从而实现对液压系统的精确控制。

电液比例控制技术的优点在于可以实现高精度、高速度、高可靠性的控制，同时还可以实现远程控制和自动化控制。

电液比例控制技术的应用非常广泛，例如在机床加工中，可以通过电液比例控制技术实现对切削力、进给速度、加工精度等参数的精确控制，从而提高加工效率和加工质量。

在航空航天领域，电液比例控制技术可以实现对飞机的姿态、高度、速度等参数的精确控制，从而保证飞机的安全飞行。

在军事装备中，电液比例控制技术可以实现对坦克、飞机、导弹等武器装备的精确控制，从而提高作战效率和作战能力。

电液比例控制技术是一种非常重要的控制技术，它可以实现对液压系统的精确控制，广泛应用于工业自动化、机械制造、航空航天、
军事装备等领域，为现代工业的发展做出了重要贡献。

随着科技的不断进步，电液比例控制技术将会得到更广泛的应用和发展。

一、实训背景随着现代工业的快速发展，液压系统在各个领域得到了广泛的应用。

电液比例技术作为一种先进的液压控制技术，具有响应速度快、控制精度高、稳定性好等优点。

为了更好地掌握电液比例技术，我们进行了为期一周的电液比例实训，以下是实训报告。

二、实训目的1. 熟悉电液比例阀的结构、原理及工作过程；2. 掌握电液比例系统的安装、调试与维护方法；3. 提高动手能力和团队协作能力。

三、实训内容1. 电液比例阀的结构及原理（1）电液比例阀的结构电液比例阀主要由电磁阀、比例放大器、液压缸、传感器等组成。

电磁阀是电液比例阀的核心部件，其作用是将电信号转换为液压信号，控制液压缸的流量和压力；比例放大器将电信号放大，并转换为相应的液压信号；传感器用于检测液压缸的流量、压力等参数，并将信号反馈给比例放大器。

（2）电液比例阀的原理电液比例阀的工作原理是：根据输入的电信号，通过比例放大器放大并转换为液压信号，从而控制液压缸的流量和压力。

当输入的电信号变化时，电磁阀的开度也随之变化，进而改变液压缸的流量和压力。

2. 电液比例系统的安装、调试与维护（1）安装电液比例系统的安装主要包括以下步骤：1）根据设计图纸，确定电液比例阀、液压缸、传感器等元件的安装位置；2）将元件按照设计要求进行安装，确保各部件之间的连接牢固；3）检查各元件的安装位置是否符合要求，并进行必要的调整。

（2）调试电液比例系统的调试主要包括以下步骤：1）连接电源和传感器，确保各部件工作正常；2）调整比例放大器的参数，使系统达到预期的性能；3）进行系统测试，验证系统是否满足设计要求。

（3）维护电液比例系统的维护主要包括以下内容：1）定期检查各元件的连接是否牢固，确保系统安全运行；2）定期清洁电磁阀、比例放大器等部件，防止灰尘和油污影响系统性能；3）定期更换液压油，确保系统润滑良好。

四、实训总结通过本次电液比例实训，我们掌握了电液比例阀的结构、原理及工作过程，熟悉了电液比例系统的安装、调试与维护方法。

电液控制技术概述及应用机自11级4班（机电112）XX摘要：电液控制系统是以电液伺服阀、电液比例阀或数字控制阀为电液控制元件的阀控液压系统，和以电液伺服或比例变量泵为动力元件的泵控液压系统。

本文主要以电液控制元件对电液技术发展和应用作探讨。

关键词：电液控制技术，电液比例控制技术，电液伺服技术，电液控制元件前言：电液控制技术是高新科技不可或缺的组成部分[1],电液控制技术广泛运用于军事与工业领域，工业是国民经济的重要支柱，电液控制技术的发展必将助推国民经济的稳固发展。

1电液控制技术概述电液控制技术是液压技术的一个重要分支，主要表现为电液伺服控制技术和电液比例控制技术。

液压控制技术的快速发展始于18世纪欧洲工业革命时期，在此期间，包括液压阀在内的多种液压机械装置得到很好的开发和利用。

19 世纪初液压技术取得了一些重大的进展，其中包括采用油作为工作流体及首次用电来驱动方向控制阀等[2]。

第二次世界大战期间及战后，电液技术的发展加快，主要是为了满足军事装备的需求。

到了20世纪50～60 年代，电液元件和技术达到了发展的高峰期，电液伺服阀控制技术在军事应用中大显身手，特别是在航空航天上的应用。

50至60年代早期，电液控制技术在非军事工业中得到了越来越多的应用，最主要的是机床工业，其次是工程机械。

在以后几十年中，电液控制技术的工业应用又进一步扩展到工业机器人控制、塑料加工、地质和矿藏探测、燃气或蒸汽涡轮控制及可移动设备的自动化等领域。

70年代，随着集成电路的问世及其后微处理器的诞生，基于集成电路的控制电子器件和装置广泛应用于电液控制技术领域[3]。

1.1电液伺服技术电液伺服系统是电液控制技术最早出现的一种应用形式，从其机构上来说，就是指以电液伺服阀（或伺服变量泵）作为电液转换和放大元件实现某种控制规律的系统[4]。

20世纪初控制理论及其应用的飞速发展，使古典控制理论走向成熟，为电液伺服控制技术的出现与发展提供了理论基础与技术支持[5]。

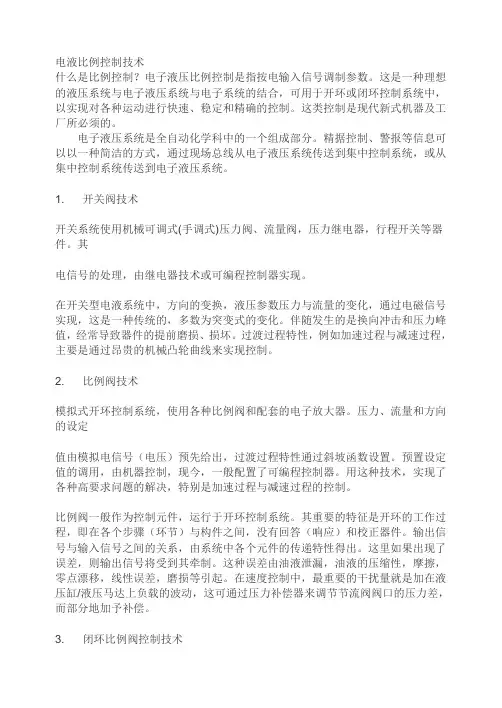

电液比例控制技术什么是比例控制？电子液压比例控制是指按电输入信号调制参数。

这是一种理想的液压系统与电子液压系统与电子系统的结合，可用于开环或闭环控制系统中，以实现对各种运动进行快速、稳定和精确的控制。

这类控制是现代新式机器及工厂所必须的。

电子液压系统是全自动化学科中的一个组成部分。

精据控制、警报等信息可以以一种简洁的方式，通过现场总线从电子液压系统传送到集中控制系统，或从集中控制系统传送到电子液压系统。

1. 开关阀技术开关系统使用机械可调式(手调式)压力阀、流量阀，压力继电器，行程开关等器件。

其电信号的处理，由继电器技术或可编程控制器实现。

在开关型电液系统中，方向的变换，液压参数压力与流量的变化，通过电磁信号实现，这是一种传统的，多数为突变式的变化。

伴随发生的是换向冲击和压力峰值，经常导致器件的提前磨损、损坏。

过渡过程特性，例如加速过程与减速过程，主要是通过昂贵的机械凸轮曲线来实现控制。

2. 比例阀技术模拟式开环控制系统，使用各种比例阀和配套的电子放大器。

压力、流量和方向的设定值由模拟电信号（电压）预先给出，过渡过程特性通过斜坡函数设置。

预置设定值的调用，由机器控制，现今，一般配置了可编程控制器。

用这种技术，实现了各种高要求问题的解决，特别是加速过程与减速过程的控制。

比例阀一般作为控制元件，运行于开环控制系统。

其重要的特征是开环的工作过程，即在各个步骤（环节）与构件之间，没有回答（响应）和校正器件。

输出信号与输入信号之间的关系，由系统中各个元件的传递特性得出。

这里如果出现了误差，则输出信号将受到其牵制。

这种误差由油液泄漏，油液的压缩性，摩擦，零点漂移，线性误差，磨损等引起。

在速度控制中，最重要的干扰量就是加在液压缸/液压马达上负载的波动，这可通过压力补偿器来调节节流阀阀口的压力差，而部分地加予补偿。

3. 闭环比例阀控制技术闭环调节技术使用闭环比例阀（伺服阀），连续检测实际值的传感器，和闭环电控器。

电液比例控制技术
1电液比例控制技术
电液比例控制技术，简称EPT，是一种在工业控制应用中广泛使用的电磁输出源。

它将一个压力电子模块和一个特殊的增大比例阀（比率电磁阀）组合在一起，允许控制系统中介入可调节的容量流量。

EPT系统可以根据体系的要求提供不同比例的输出，提高输出安全性，控制精度误差小于1％。

比率电磁阀是一种电磁驱动装置，它可以按照给定的比例从一个入口发出到另一端的流量。

此外，由于比例电子的调节作用，可以保证所需的机械性能和操纵准确性。

EPT系统的应用包括：机械动力学应用，如控制臂被用于实现机械设备的旋转。

它还可以应用于运动控制、负荷控制和流量恒定控制等生产过程中的精准控制。

此外，EPT系统可以用于连续控制平台的推进系统，可以提供必要的力量。

EPT技术的实施，为工业控制系统和设备提供了更高灵活性、更高的可靠性和测量精度。

未来，EPT的应用领域将被扩大，技术性能更优异的EPT系统将深入到更多的工业和商用控制应用中。

电液比例的原理及应用1. 原理电液比例技术是一种将电信号转换为液压信号的控制技术。

其核心原理是通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。

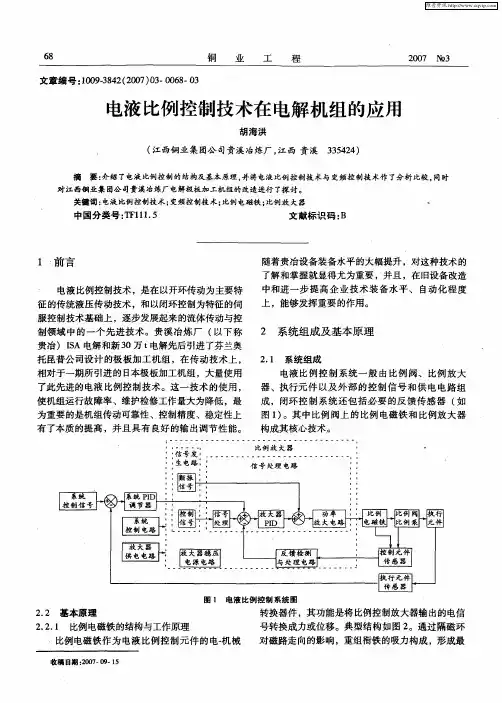

电液比例控制系统由以下几个主要部分组成：•电流供应器：提供稳定的电流信号。

•电液比例阀：通过调节液压油流量来控制执行元件的运动。

•反馈传感器：用于测量执行元件的位置、速度等反馈信息。

•控制器：根据输入的控制信号和反馈信号，计算出合适的电流输出。

电液比例技术的工作原理简要描述如下：1.控制器接收到输入的控制信号，根据事先设定的算法计算出目标电流值。

2.控制器将目标电流值与反馈传感器测得的实际电流值进行比较，计算出误差信号。

3.控制器根据误差信号调整输出电流的大小，并将电流输出到电液比例阀。

4.电液比例阀根据输入的电流信号控制液压油的流量大小。

5.液压油流经电液比例阀后，进入液压执行元件，从而实现对执行元件的精确控制。

2. 应用电液比例技术在工业自动化控制、机械工程、航空航天等领域有着广泛的应用。

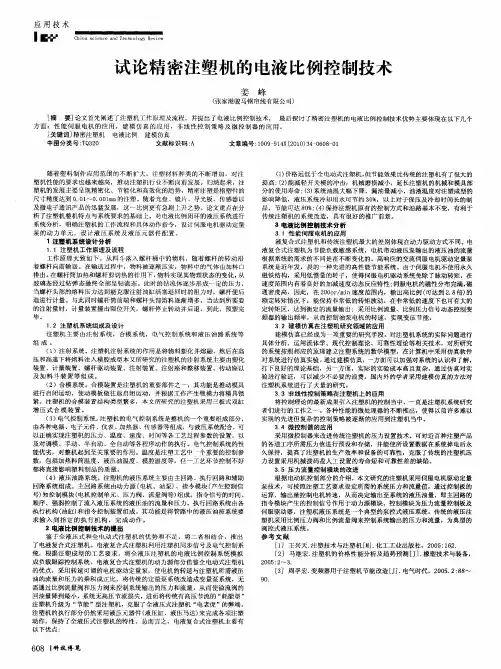

下面列举了几个常见的应用示例：2.1 机械工程•注塑机控制：电液比例技术可以用于控制注塑机的模具开合、注射压力等参数，以实现精确的注塑过程。

•机床控制：电液比例技术可以用于控制机床的进给速度、切削力等参数，提高机床的加工精度和效率。

•液压破碎机控制：电液比例技术可以用于控制液压破碎机的破碎力度，以适应不同的破碎需求。

2.2 航空航天•飞机起落架控制：电液比例技术可以用于控制飞机起落架的伸缩、减振等操作，提高飞机起降的安全性和稳定性。

•舵面控制：电液比例技术可以用于控制飞机舵面的转动角度，以实现飞机的姿态控制和飞行稳定性。

2.3 工业自动化控制•液压机械手控制：电液比例技术可以用于控制液压机械手的运动轨迹、力量大小等参数，以实现精确的物料搬运和装配。

•液压升降平台控制：电液比例技术可以用于控制液压升降平台的升降高度和速度，以适应不同高度的工作需求。

3. 总结电液比例技术是一种将电信号转换为液压信号的控制技术，通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。

电液比例控制技术在伸缩臂叉车中的应用研究电液比例控制技术是介于普通液压阀的开关控制技术和电液伺服控制技术之间的一种控制技术，它可实现液体压力和流量连续按比例地跟随控制信号而变化，可简化系统，实现远距离控制、复杂程序控制，可提高液压系统动作的稳定性和可靠性，可利用反馈提高控制精度，因此，电液比例控制技术是一种可靠、价廉的控制方式，已成为现代控制工程的基本技术之一，被广泛应用于工业控制系统中。

传统伸缩臂叉车液压系统主要采用液控多路换向阀、先导控制阀和液压泵实现工作装置的作业控制，其速度控制精度、系统工作的稳定性及自动化程度受液控多路换向阀及先导控制阀的影响较大，系统较复杂。

采用电液比例控制技术的伸缩臂叉车液压系统，系统简单，可实现叉车工作装置运动速度的连续、比例控制，控制性能好，可实现高效节能和叉车的智能化作业。

基于此，本文主要对电液比例控制技术在伸缩臂叉车中的应用进行分析探讨。

标签：电液比例控制技术；伸缩臂叉车；应用研究1、电液比例控制技术概述电液比例控制技术是二十世纪后期兴起的一门科学技术，它是控制领域及液压领域的重要构成部分。

在比例技术兴起之前，主要以开关控制和伺服控制为主。

开关控制控制精度低，不适合控制质量要求高的场合，而伺服控制控制精度高、响应速度快，但其对工作介质有很高的清洁度要求，同时耗能大、制造成本高及维护技术要求高。

电液比例控制技术在控制精度、响应速度、工作介质清洁度、系统能耗、制造成本及后期维护等都较为符合工程实际的要求，在这种情况下，为满足工程技术实际需要，由于电液比例控制技术具有上述优势，其逐步成为装备制造业的一个重要构成部分。

电液比例控制技术能够实现系统的被控制量与控制量之间保持线性关系，从而保证输入量变化时对应的输出量按比例变化1.1 比例技术与伺服技术的比较电液比例控制技术的主要部分就是电液比例阀，而电液比例阀的由来主要有两大类：一类是在传统液压阀的基础上，采用比例电磁铁代替手动调节装置而形成的；另一类是在电液伺服阀的基础上对其结构进行简化，降低其精度而得来的。

电液比例控制技术简介
电液比例控制作为一种新的液压传动控制技术，在液力传动系统中取得了较好的使用效果。

通过采用此项技术，可将液压系统的某些控制功能集成到电液比例控制器内，简化液压系统的构成，提高液压系统动作的稳定性和可靠性。

电液比例控制主要是采用电液比例控制器控制比例电磁铁带动先导阀，从而达到控制液压系统动作的目的。

电液比例控制主要作用在系统起动及停止时，不必采用外部减压阀就可达到自动减压减速的目的，较采用减压阀更稳定、更易于调整。

电液比例控制的主要构成部件为电液比例控制器，其主要工作原理是通过采用内部控制电路，按输入电压呈线性比例来控制输出电流，以实现对液压阀的比例控制。

即通过对电的比例控制达到对液压的比例控制，以实现电液比例控制。

电液比例控制器的主要功能如下：
a、输出斜坡时间可调，即比例系数可调，其时间调整可为内置或外置调整。

b、输入电压可调，既可内置调整，亦可外置调整。

控制要求不高时，可内置调整；控制要求较高或功能较多时，可外置调整。

c、多路输入可选，即设置多个输入回路供灵活选择，以提高可靠性，同时也可通过对输入回路的不同控制达到对系统的多功能控制。

d、可与外部PC机及计算机联接，按编制的程序接收控制信号，
执行程序功能。

e、采用标准插板，便于安装及与其它控制设备连接。

双辽发电厂翻车机系统ZDC型重车调车机牵车臂的液压控制回路经改造后采用VT3006BS30型比例控制器，避免了大臂在起落过程及中途停止时的冲击，取消了原装外部减压阀及减压阀控制曲线板，简化了系统，提高了稳定性和可靠性。

运行实践证明，此项技术先进、可靠，具有推广使用价值。
