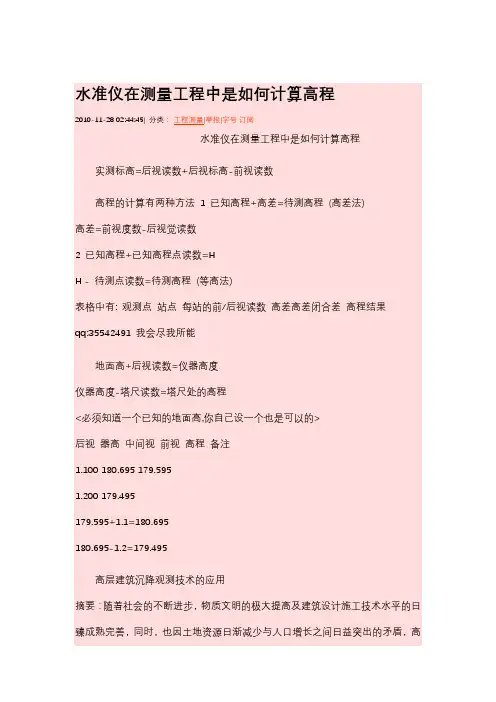

水准仪在测量工程中是如何计算高程2010-11-28 02:44:45|分类：工程测量|举报|字号订阅水准仪在测量工程中是如何计算高程实测标高=后视读数+后视标高-前视读数高程的计算有两种方法 1 已知高程+高差=待测高程 (高差法)高差=前视度数-后视觉读数2 已知高程+已知高程点读数=HH - 待测点读数=待测高程 (等高法)表格中有: 观测点站点每站的前/后视读数高差高差闭合差高程结果qq:35542491 我会尽我所能地面高+后视读数=仪器高度仪器高度-塔尺读数=塔尺处的高程<必须知道一个已知的地面高,你自己设一个也是可以的>后视器高中间视前视高程备注1.100 180.695 179.5951.200 179.495179.595+1.1=180.695180.695-1.2=179.495高层建筑沉降观测技术的应用摘要：随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。
为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。
关键词：高层沉降观测随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。
为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。
现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。
特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。

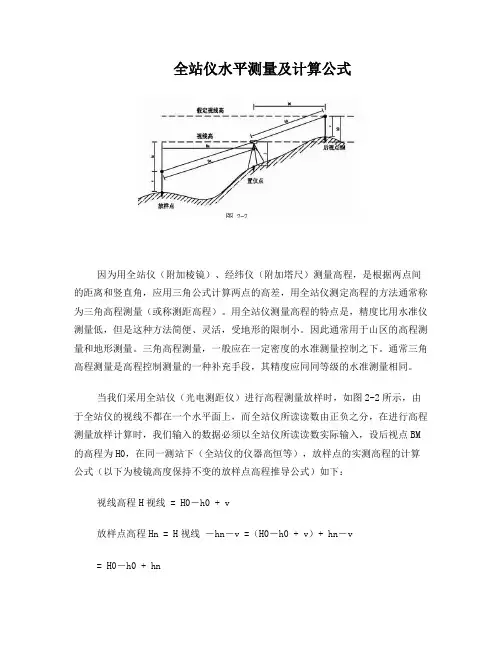

全站仪水平测量及计算公式因为用全站仪（附加棱镜）、经纬仪（附加塔尺）测量高程，是根据两点间的距离和竖直角，应用三角公式计算两点的高差，用全站仪测定高程的方法通常称为三角高程测量（或称测距高程）。
用全站仪测量高程的特点是，精度比用水准仪测量低，但是这种方法简便、灵活，受地形的限制小。
因此通常用于山区的高程测量和地形测量。
三角高程测量，一般应在一定密度的水准测量控制之下。
通常三角高程测量是高程控制测量的一种补充手段，其精度应同同等级的水准测量相同。
当我们采用全站仪（光电测距仪）进行高程测量放样时，如图2-2所示，由于全站仪的视线不都在一个水平面上，而全站仪所读读数由正负之分，在进行高程测量放样计算时，我们输入的数据必须以全站仪所读读数实际输入，设后视点BM 的高程为H0，在同一测站下（全站仪的仪器高恒等），放样点的实测高程的计算公式（以下为棱镜高度保持不变的放样点高程推导公式）如下：视线高程H视线 = H0－h0 + v放样点高程Hn = H视线－hn－v =（H0－h0 + v）+ hn－v= H0－h0 + hn当棱镜高度改变时，设棱镜改变后的高度相对与后视时的高度改变值为w （改变后的高度减去棱镜初始高度），则放样点的的实测高程为：Hn = H0－h0 + hn－w。
为避免误差因距离的传递，各等级的三角高程测量必须限制一次传递高程的距离。
三角高程测量路线的总长原则上可参考同等级的水准路线的长度，路线尽可能组成闭合多边形，以便对高差闭合差进行校核。
除以上介绍的基本方法外，采用全站仪测量高程中，视线高程有两种计算方法：一、若已知置站点地面高程，则视线高程为“置站点地面高程与全站仪仪器高之和”。
二、若已知后视点地面高程，则视线高程为“后视点地面高程减去后视高差读数加上棱镜高度”。
以上两种方法计算的视线高程是相等的。
由此可知，前视目标点的高程为“仪器视线高程加上前视高差读数减去棱镜高度”。

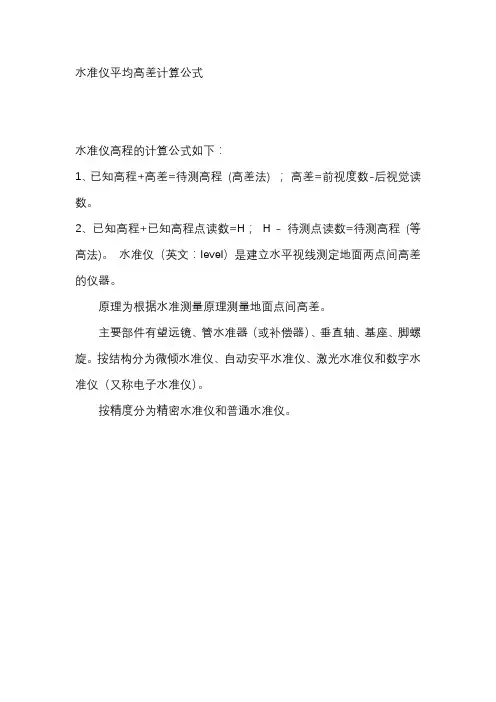

水准仪平均高差计算公式
水准仪高程的计算公式如下：
1、已知高程+高差=待测高程(高差法) ；高差=前视度数-后视觉读数。
2、已知高程+已知高程点读数=H；H - 待测点读数=待测高程(等高法)。
水准仪（英文：level）是建立水平视线测定地面两点间高差的仪器。
原理为根据水准测量原理测量地面点间高差。
主要部件有望远镜、管水准器（或补偿器）、垂直轴、基座、脚螺旋。
按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪（又称电子水准仪）。
按精度分为精密水准仪和普通水准仪。
水准仪咼程测量计算方法
如图所示：
4 —
■■
I________________________ i_________
公式：前视点高程=后视点高程+后视读数-前视读数
（如需多次转点，则不断向前移动水准仪，把前一次测得的前视点高程作为后视点高程即可，如此反复循环）
例一：如已知后视点A高程为32.500m,将水准仪架设在后视点A 与前视点B之间，立标尺在A点读数假设为4.225m （后视读数），然后转动水准仪望远镜向B处,立标尺在B点读数（前视读数）假设为
1.562m
B 点高程=32.500+4.225-1.562=35.163m
例二：已知A点高程为48.65 m求B点高程（标高）？：
将水准仪架设于后视点A与前视点B之间，将水准仪调整水平状态, 将水准尺（标尺）立于A点读的读数3.538 m转动水准仪望远镜处向B处，并将将水准尺（标尺）立于B读的读数1.645m则B点高程计算如下：
B 点高程=48.65+3.538-1.645=50.543 m。

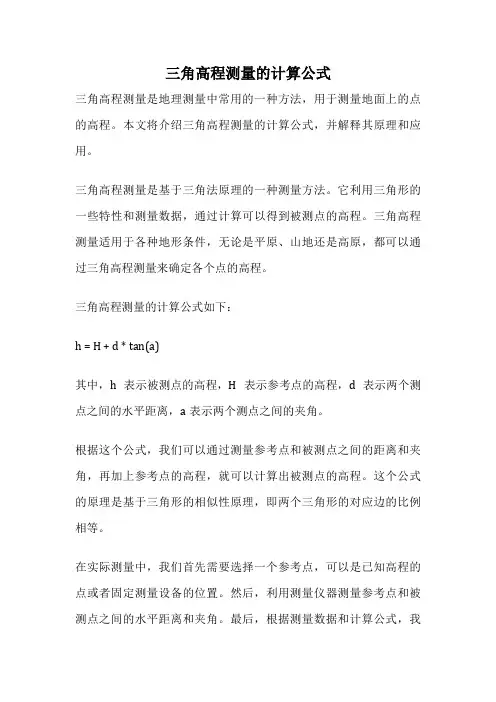

三角高程测量的计算公式三角高程测量是地理测量中常用的一种方法，用于测量地面上的点的高程。
本文将介绍三角高程测量的计算公式，并解释其原理和应用。
三角高程测量是基于三角法原理的一种测量方法。
它利用三角形的一些特性和测量数据，通过计算可以得到被测点的高程。
三角高程测量适用于各种地形条件，无论是平原、山地还是高原，都可以通过三角高程测量来确定各个点的高程。
三角高程测量的计算公式如下：h = H + d * tan(a)其中，h表示被测点的高程，H表示参考点的高程，d表示两个测点之间的水平距离，a表示两个测点之间的夹角。
根据这个公式，我们可以通过测量参考点和被测点之间的距离和夹角，再加上参考点的高程，就可以计算出被测点的高程。
这个公式的原理是基于三角形的相似性原理，即两个三角形的对应边的比例相等。
在实际测量中，我们首先需要选择一个参考点，可以是已知高程的点或者固定测量设备的位置。
然后，利用测量仪器测量参考点和被测点之间的水平距离和夹角。
最后，根据测量数据和计算公式，我们可以计算出被测点的高程。
三角高程测量在地理测量中具有广泛的应用。
它可以用于绘制地形图、制作地图、建筑工程设计等。
通过三角高程测量，我们可以快速准确地确定地面上各个点的高程，为地理信息系统的建设和规划提供重要的数据支持。
在实际应用中，三角高程测量需要考虑一些误差因素。
例如，测量仪器的精度、天气条件、地形复杂度等都会对测量结果产生影响。
因此，在测量过程中要注意选择合适的测量仪器、控制测量误差，并进行合理的数据处理和分析。
三角高程测量是一种常用的地理测量方法，通过测量参考点和被测点之间的距离和夹角，再结合计算公式，可以准确地确定被测点的高程。
它在地理信息系统、地形图制作、建筑工程设计等领域具有重要的应用价值。
在实际应用中，我们需要注意测量误差的控制和数据处理，以提高测量结果的精度和可靠性。
通过三角高程测量，我们可以更好地了解地球表面的地形特征，为人类的生活和发展提供有益的信息。
全站仪测量高程计算方式
全站仪测量高程有两种情况：第一种：是仪器架设在已知水准点（高程点）上。
第二种：仪器架设在非水准点（高程点）上，也就是架设在已知点和待测点之外。
第一种情况计算公式（仪器架设在水准点上）：待测点高程=H（测站点高程）＋i（全站仪高）＋h(测量点高差vd)－L（测量点棱镜高）
第一种情况计算公式（仪器架设在待测点上）：测站点高程=H（棱镜点高程）－i（全站仪高）－h(测量点高差vd)＋L（测量点棱镜高）
第二种情况计算公式（仪器架设在非水准点上）：待测点（前视点）高程=H（后视水准点高程）－h(后视高差vd)＋h(前视高差vd)＋L（后视点棱镜高）－L（前视点棱镜高）注：如果前视点和后视点棱镜高一样，可以省略最后两项。
希望可以帮到你！。

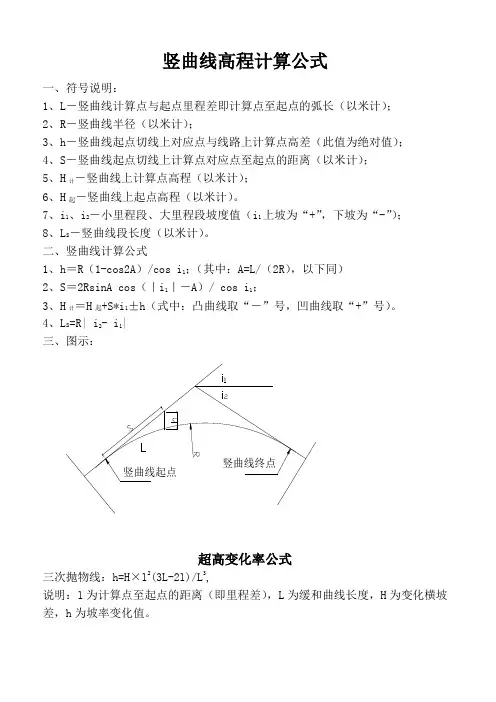

竖曲线高程计算公式
一、符号说明：
1、L－竖曲线计算点与起点里程差即计算点至起点的弧长（以米计）；
2、R－竖曲线半径（以米计）；
3、h－竖曲线起点切线上对应点与线路上计算点高差（此值为绝对值）；
4、S－竖曲线起点切线上计算点对应点至起点的距离（以米计）；
5、H计－竖曲线上计算点高程（以米计）；
6、H起－竖曲线上起点高程（以米计）。
7、i1、i2－小里程段、大里程段坡度值（i1上坡为“+”，下坡为“-”）；
8、L s－竖曲线段长度（以米计）。
二、竖曲线计算公式
1、h＝R（1-cos2A）/cos i1；（其中：A=L/（2R），以下同）
2、S＝2RsinA cos（｜i1｜－A）/ cos i1；
3、H计＝H起+S*i1±h（式中：凸曲线取“－”号，凹曲线取“+”号）。
4、L s=R| i2- i1|
三、图示：
超高变化率公式
三次抛物线：h=H×l2(3L-2l)/L3,
说明：l为计算点至起点的距离（即里程差），L为缓和曲线长度，H为变化横坡差，h为坡率变化值。
