电气图中各字母代表含义内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）电气图中字母代表意思TA为电流互感器QA是起动按钮AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(N,Z) 电流继电器(负序,零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(N,Z) 电压继电器(负序,零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(N,Z) 功率方向继电器(负序,零序) L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈P,Q,S 有功,无功,视在功率E,U,I, 电动势,电压,电流SE 实验按钮SR 复归按钮f 频率时间继电器 KT接触器 KM中间继电器 KA断路器 QF热继电器 FR指示灯 HL隔离开关 QS电流互感器 TA电压互感器 TV交流 AC中性线N保护接地 PE保护接地和中性线 PEN差动 D不接地保护 PU直流DC接地 E备用 RES无噪声接地 TE中间线 M电流表 PA电压表 PV有功电度表 PJ无功电度表PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL 控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预告音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF 跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM 压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST电压表切换开关SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC 气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK液位测量传感器 BL温度测量传感器 BH,BM。

常用电气元件电气元件是指用于电气电子设备中的各种零部件和器件。

它们可以将电能从一个形式转换为另一个形式，或者将电信号处理为所需的形式。

在电气电子领域中，有许多常见的元件，下面介绍一些常用电气元件。

电阻器电阻器是电路中最常用的元件之一。

它用于控制电流和电压，并且可以起到调节电路的作用。

电阻器的两端有一定的电阻值，它们之间的电阻值可以通过变化电阻的材料、截面积和长度来改变。

电阻器的电阻值通常以欧姆（Ω）为单位。

电容器电容器是存储电荷的元件。

它由两个导体之间的一层介电体构成，可以将电能以电场的形式储存下来。

电容器的电容大小取决于其介电体的特性、电容器的几何形状和两个电极间的距离。

电容器的电容值通常以法拉（F）为单位。

电感器电感器是通过变化电流产生磁场，从而储存能量的元件。

它由一个线圈组成，当通过电流时，会产生磁场，从而在线圈内储存电能。

电感器的电感取决于线圈的形状、长度和材料，以及线圈内部的磁场强度。

电感器的电感值通常以亨利（H）为单位。

二极管是一种具有非线性电阻特性的半导体元件，由P型半导体和N型半导体构成。

它只允许电流单向通过，能够将交流电信号转换为直流电信号。

二极管具有稳压、限流、整流、调制等多种用途。

常见的二极管有普通整流二极管、肖特基二极管、齐纳二极管等。

三极管三极管也是一种半导体元件，由P型半导体、N型半导体和P型半导体构成。

它是一种具有放大功能的电子元件，可以将小信号放大到较大的电流或电压。

三极管广泛应用于收音机、电视机、电脑和手机等电子产品中。

晶体管晶体管是一种半导体元件，是三极管的改进型。

它有三个电极，分别是基极、集电极和发射极，可以将小信号放大到较高的电压和电流水平。

晶体管被广泛应用于放大、开关、稳压等电路中。

电源电源是一种将电能转换为其它形式的元件，如将交流电转换成直流电、将低电压转换成高电压或将高电压降低成低电压。

电源通常由变压器、整流电路、稳压电路等组成。

常见的电源有直流电源和交流电源。

电子电气元器件说明大全1. 引言电子电气元器件是构成电子设备的基本组成部分，它们在电路中承担着各种不同的功能。

本文档旨在提供关于常见的电子电气元器件的说明，介绍它们的工作原理、特性和应用场景。

2. 电子电气元器件分类根据不同的功能和特性，电子电气元器件可分为以下几类：2.1 传导材料•导线（Wire）：导电材料制成的线材，用于传输电流和信号。

2.2 电源与电池•电源（Power Supply）：将电能转换为其他形式的能量，为电子设备提供所需的电力。

•电池（Battery）：将化学能转化为电能并存储起来，为无线设备提供电力。

2.3 信号处理元件•电阻（Resistor）：用于限制电流流动或调整电路的电阻值。

•电容（Capacitor）：用于储存和释放电荷，平滑电流和滤波。

•电感（Inductor）：用于储存电磁能量，延迟电流变化和滤波。

2.4 开关元件•开关（Switch）：用于控制电路的开关状态，通断电流的流动。

2.5 放大元件•晶体管（Transistor）：用于放大信号和控制电流。

•运算放大器（Operational Amplifier）：用于放大和处理电压信号。

2.6 检测与测量元件•传感器（Sensor）：用于检测和测量环境参数，将其转换为电信号。

3. 元器件特性与参数每种电子电气元器件都有其特定的工作特性和参数，下面分别介绍一些常见的特性和参数：3.1 电阻•阻值（Resistance）：电阻对电流的阻碍程度，单位为欧姆（Ω）。

•功率耗散（Power Dissipation）：电阻耗散的功率。

•温度系数（Temperature Coefficient）：电阻阻值随温度变化的程度。

3.2 电容•容值（Capacity）：电容器储存的电荷量，单位为法拉（F）。

•额定电压（Rated Voltage）：电容器所能承受的最大电压。

•温度系数（Temperature Coefficient）：电容容值随温度变化的程度。

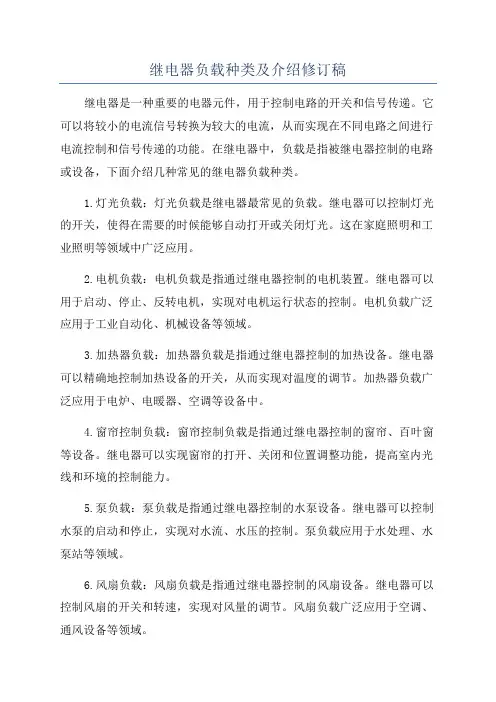

继电器负载种类及介绍修订稿继电器是一种重要的电器元件，用于控制电路的开关和信号传递。

它可以将较小的电流信号转换为较大的电流，从而实现在不同电路之间进行电流控制和信号传递的功能。

在继电器中，负载是指被继电器控制的电路或设备，下面介绍几种常见的继电器负载种类。

1.灯光负载：灯光负载是继电器最常见的负载。

继电器可以控制灯光的开关，使得在需要的时候能够自动打开或关闭灯光。

这在家庭照明和工业照明等领域中广泛应用。

2.电机负载：电机负载是指通过继电器控制的电机装置。

继电器可以用于启动、停止、反转电机，实现对电机运行状态的控制。

电机负载广泛应用于工业自动化、机械设备等领域。

3.加热器负载：加热器负载是指通过继电器控制的加热设备。

继电器可以精确地控制加热设备的开关，从而实现对温度的调节。

加热器负载广泛应用于电炉、电暖器、空调等设备中。

4.窗帘控制负载：窗帘控制负载是指通过继电器控制的窗帘、百叶窗等设备。

继电器可以实现窗帘的打开、关闭和位置调整功能，提高室内光线和环境的控制能力。

5.泵负载：泵负载是指通过继电器控制的水泵设备。

继电器可以控制水泵的启动和停止，实现对水流、水压的控制。

泵负载应用于水处理、水泵站等领域。

6.风扇负载：风扇负载是指通过继电器控制的风扇设备。

继电器可以控制风扇的开关和转速，实现对风量的调节。

风扇负载广泛应用于空调、通风设备等领域。

7.接触器负载：接触器负载是继电器中的一种特殊负载。

接触器负载通常用于控制较大功率的设备，如电动机、变压器等。

它具有较高的断电容量和较长的寿命。

以上是几种常见的继电器负载种类及其介绍。

继电器在现代电气控制中起着不可替代的作用，通过控制不同种类的负载，可以实现对各种设备的精确控制和调节。

在实际应用中，选择适合的继电器负载种类和规格，可根据具体的需求和工作环境来决定。
