第十章 污水的物理处理(格栅)

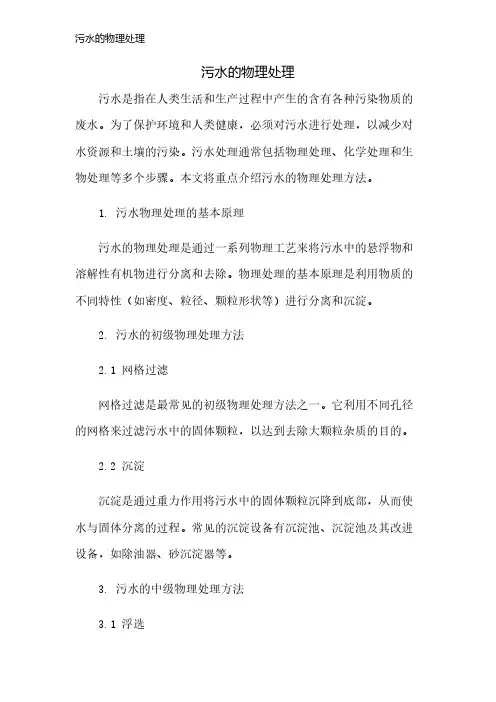

污水的物理处理污水是指在人类生活和生产过程中产生的含有各种污染物质的废水。

为了保护环境和人类健康，必须对污水进行处理，以减少对水资源和土壤的污染。

污水处理通常包括物理处理、化学处理和生物处理等多个步骤。

本文将重点介绍污水的物理处理方法。

1. 污水物理处理的基本原理污水的物理处理是通过一系列物理工艺来将污水中的悬浮物和溶解性有机物进行分离和去除。

物理处理的基本原理是利用物质的不同特性（如密度、粒径、颗粒形状等）进行分离和沉淀。

2. 污水的初级物理处理方法2.1 网格过滤网格过滤是最常见的初级物理处理方法之一。

它利用不同孔径的网格来过滤污水中的固体颗粒，以达到去除大颗粒杂质的目的。

2.2 沉淀沉淀是通过重力作用将污水中的固体颗粒沉降到底部，从而使水与固体分离的过程。

常见的沉淀设备有沉淀池、沉淀池及其改进设备，如除油器、砂沉淀器等。

3. 污水的中级物理处理方法3.1 浮选浮选是一种利用气泡将悬浮物质从污水中分离的物理处理方法。

在浮选过程中，气泡作为载体将悬浮物质吸附在气泡上升的过程中与水分离。

3.2 过滤过滤是通过孔隙或过滤介质来过滤掉溶解在水中的颗粒状或胶体状的物质。

常见的过滤设备有砂滤器、纤维滤料、薄膜过滤器等。

4. 污水的高级物理处理方法4.1 吸附吸附是将溶解在污水中的有机物质吸附到固体吸附剂上的物理处理方法。

常见的吸附剂有活性炭、沸石、陶瓷颗粒等。

4.2 膜分离膜分离是利用特殊的膜作为分离媒介，通过渗透、过滤等机制将溶液中的溶质与溶剂分离的物理处理方法。

常见的膜分离工艺有反渗透、超滤、微滤等。

5. 污水物理处理的优势和注意事项污水的物理处理具有处理效果好、处理周期短、操作简单等优势。

但在实际应用中，需要注意物理处理方法对污水的处理效果受污水水质、处理设备选型和运行条件等因素的影响。

，污水的物理处理是一种重要的污水处理方法，通过物料的分离、沉淀、过滤、吸附和膜分离等工艺，可以有效去除污水中的悬浮物和有机物，保护水资源和环境。

水污染控制工程的本书目录
第九章污水水质和污水出路
第一节污水性质与污染指标
一、污水的类型与特征
二、污水的性质与污染指标
第二节污染物在水体环境中的迁移与转化
一、水体的自净作用
二、污染物在水体中的迁移转化
第三节污水出路与排放标准
一、污水出路
二、污水排放标准
思考题与习题
参考文献
第十章污水的物理处理
第一节格栅和筛网
一、格栅的作用
二、格栅的种类
三、格栅的设计与计算
四、筛网
五、破碎机
第二节沉淀的基础理论
一、概述
二、沉淀类型
三、自由沉淀与絮凝沉淀分析
四、沉淀池的工作原理
第三节沉砂池
一、平流式沉砂池
二、曝气沉砂池
三、旋流沉砂池
第四节沉淀池
一、沉淀池概况
二、沉淀池的一般设计原则及设计参数
三、平流式沉淀池
四、竖流式沉淀池
五、辐流式沉淀池
六、斜板（管）沉淀池
七、提高沉淀池沉淀效果的有效途径第五节隔油池
一、含油废水的来源与危害
二、隔油池
三、乳化油及破乳方法
第六节气浮池
一、气浮法的类型
二、加压溶气气浮法的基本原理
三、压力溶气气浮法系统的组成及设计
思考题与习题
参考文献
第十一章污水生物处理的基本概念和生化反应动力学基础第十二章活性污泥法
第十三章生物膜法
第十四章稳定塘和污水的土地处理
第十五章污水的厌氧生物处理
第十六章污水的化学与物理化学处理
第十七章城市污水回用
第十八章污泥的处理与处置
第十九章污水处理厂设计。

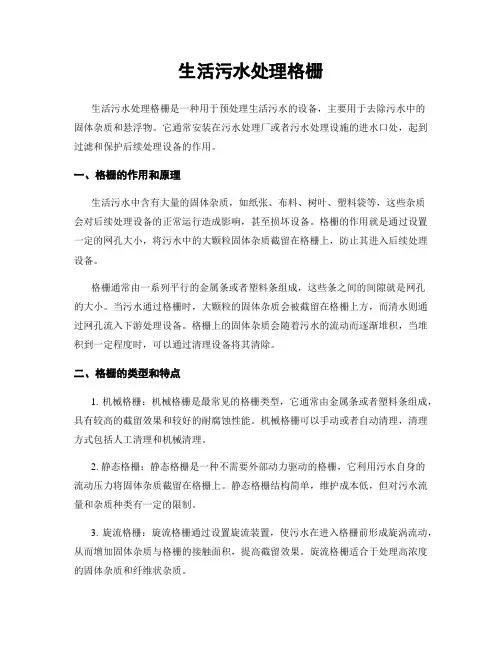

生活污水处理格栅生活污水处理格栅是一种用于预处理生活污水的设备，主要用于去除污水中的固体杂质和悬浮物。

它通常安装在污水处理厂或者污水处理设施的进水口处，起到过滤和保护后续处理设备的作用。

一、格栅的作用和原理生活污水中含有大量的固体杂质，如纸张、布料、树叶、塑料袋等，这些杂质会对后续处理设备的正常运行造成影响，甚至损坏设备。

格栅的作用就是通过设置一定的网孔大小，将污水中的大颗粒固体杂质截留在格栅上，防止其进入后续处理设备。

格栅通常由一系列平行的金属条或者塑料条组成，这些条之间的间隙就是网孔的大小。

当污水通过格栅时，大颗粒的固体杂质会被截留在格栅上方，而清水则通过网孔流入下游处理设备。

格栅上的固体杂质会随着污水的流动而逐渐堆积，当堆积到一定程度时，可以通过清理设备将其清除。

二、格栅的类型和特点1. 机械格栅：机械格栅是最常见的格栅类型，它通常由金属条或者塑料条组成，具有较高的截留效果和较好的耐腐蚀性能。

机械格栅可以手动或者自动清理，清理方式包括人工清理和机械清理。

2. 静态格栅：静态格栅是一种不需要外部动力驱动的格栅，它利用污水自身的流动压力将固体杂质截留在格栅上。

静态格栅结构简单，维护成本低，但对污水流量和杂质种类有一定的限制。

3. 旋流格栅：旋流格栅通过设置旋流装置，使污水在进入格栅前形成旋涡流动，从而增加固体杂质与格栅的接触面积，提高截留效果。

旋流格栅适合于处理高浓度的固体杂质和纤维状杂质。

三、格栅的安装和维护1. 安装：格栅应安装在污水处理系统的进水口处，以便及早截留固体杂质。

格栅的安装位置和角度应根据实际情况进行调整，以确保污水能够顺利通过格栅。

2. 清理：格栅上的固体杂质会随着时间的推移而逐渐堆积，当堆积到一定程度时，需要进行清理。

清理方式可以是人工清理或者机械清理，具体方法取决于格栅的类型和设计。

3. 维护：定期检查格栅的网孔是否完好无损，如有损坏应及时更换。

同时，还应检查格栅的固定装置是否松动，是否有漏水等问题，确保格栅的正常运行。

污水的物理处理一、污水处理方法简介污水中含有各种有毒、有害物质，如不加处理任意排放，会污染环境，造成公害，所以,在排放前必须先处理。

污水处理的实质是：利用各种方法将污水中所含的污染物质分离出来或将其转化为无害的物质，使污水得到净化。

1、污水处理方法：⑴按照作用的原理分：物理法、化学法、生物化学法和物理化学法。

物理法：是利用物理作用来分离废水中呈悬浮状态的污染物质，在处理过程中不改变污染物的化学性质。

化学法：是利用化学反应来分离或回收废水中的污染物质，或将其转化为无害的物质。

生物化学法：是利用微生物的生理作用来去除废水中溶解的和胶体状态的有机物。

物理化学法：是通过物理和化学的综合作用使废水得到净化。

⑵按照处理程度分：一级处理、二级处理和深度处理。

①一级处理：主要采用物理处理方法，像格栅、沉砂池、初次沉淀池等，。

去除对象：污水中的悬浮物，一般可以去除50%左右的悬浮物和25%～30％左右的BOD5②二级处理：物理法＋生物法去除对象：主要去除有机污染物，一般BOD的去除率可以在90％以上，出水的BOD在20mg/L以下，有些还可以去除N、P等营养元素。

③深度处理：为了满足高标准的受纳水体要求或以回用为目的。

主要采用物理化学处理方法及生化法。

2、污水处理方法的组合：遵循的原则：先易后难，先简后繁。

也就是说，首先，去除大块的垃圾以及漂浮物，然后在依次去除悬浮固体、胶体物质及溶解性物质，即先物理法，在化学法和生化法，某种污水具体采用哪种处理工艺，还要根据污水的水质、水量、经济效益及排放要求等共同决定。

3、城市污水处理典型流程：二、物理法常见的物理处理法有：格栅或者筛网、调节、沉淀、澄清、气浮等。

（一）格栅（筛网）的运行管理1、格栅（筛网）的作用：将污水中的大块污物（树枝、木塞等）拦截出来，防止其将堵塞后续单元的机泵或工艺管线。

和筛网比较，格栅的应用更为广泛，所以，我们今天重点介绍格栅的运行管理。

2、格栅的组成：由平行的格栅条、格栅框、清渣耙三部分组成。

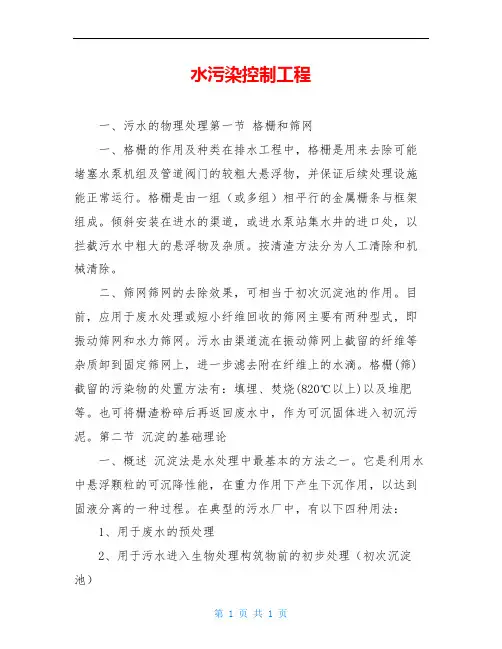

水污染控制工程一、污水的物理处理第一节格栅和筛网一、格栅的作用及种类在排水工程中，格栅是用来去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行。

格栅是由一组（或多组）相平行的金属栅条与框架组成。

倾斜安装在进水的渠道，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。

按清渣方法分为人工清除和机械清除。

二、筛网筛网的去除效果，可相当于初次沉淀池的作用。

目前，应用于废水处理或短小纤维回收的筛网主要有两种型式，即振动筛网和水力筛网。

污水由渠道流在振动筛网上截留的纤维等杂质卸到固定筛网上，进一步滤去附在纤维上的水滴。

格栅(筛)截留的污染物的处置方法有：填埋、焚烧(820℃以上)以及堆肥等。

也可将栅渣粉碎后再返回废水中，作为可沉固体进入初沉污泥。

第二节沉淀的基础理论一、概述沉淀法是水处理中最基本的方法之一。

它是利用水中悬浮颗粒的可沉降性能，在重力作用下产生下沉作用，以达到固液分离的一种过程。

在典型的污水厂中，有以下四种用法：1、用于废水的预处理2、用于污水进入生物处理构筑物前的初步处理（初次沉淀池）3、用于生物处理后的固液分离（二次沉淀池）4、用于污泥处理阶段的污泥浓缩沉淀类型:1、自由沉淀：发生在沉砂池中的沉淀；2、絮凝沉淀：发生在经过化学混凝的水及生活污水在初沉池的后期沉淀过程；3、区域沉淀：发生在活性污泥法的二沉池以及污泥浓缩池中的初期情况；4、压缩沉淀：发生在活性污泥在二沉池污泥斗中的浓缩过程,以及浓缩池中污泥的浓缩过程。

第三节沉砂池沉砂池的作用是从污水中去除砂子、煤渣等比重较大的颗粒，以免这些杂质影响后续处理构筑物的正常运行。

沉砂池的工作原理是以重力分离为基础，即将进入沉砂池的污水流速控制在只能使比重大的无机颗粒下沉，而有机悬浮颗粒则随水流带走。

沉砂池可分为平流式、竖流式和曝气沉砂池等三种基本型式。

平流式沉砂池是最常用的一种型式，它的截留效果好，工作稳定，构造亦较简单。

污水的物理处理污水的物理处理概述污水的物理处理是指通过物理方法去除污水中的固体颗粒、悬浮物和沉淀物等杂质，达到净化水质的目的。

物理处理通常是污水处理流程中的第一步，也是最基础的处理方法之一。

本文将介绍几种常用的污水物理处理方法及其原理。

1. 筛网过滤筛网过滤是最基本的污水物理处理方法之一。

其原理是通过设置网孔大小，将大颗粒的固体颗粒截留在筛网上，使其无法通过。

常见的筛网过滤设备有机械格栅和旋流器。

机械格栅通过机械运动将废水中的固体颗粒拦截在格栅上，然后清除。

旋流器则利用离心力将固体颗粒分离出来。

2. 沉淀沉淀是将污水中的悬浮物通过重力沉降分离出来的方法。

当污水在沉淀池内停留一段时间后，重力作用会使较大颗粒的固体悬浮物下沉到池底形成污泥，清水则从上方流出。

常见的沉淀池设备有沉砂池和沉淀池。

沉砂池是通过加大沉淀池面积和延长停留时间来增加沉淀速度，从而加速悬浮物的沉降。

沉淀池则通过设定适当的流速和水流方向，来达到分离清水和污泥的目的。

3. 浮选浮选是一种将水中的悬浮物质利用气泡附着在气泡上并浮升至液面上进行分离的方法。

该方法主要利用了悬浮物与气泡的附着性不同，使得固体颗粒不断上浮并被清除出污水。

浮选通常通过气浮池或气浮设备来实现，其中气浮池是一种利用原水和空气的混合物的密度差异来使悬浮固体颗粒从底部上浮到液面进行分离的设备。

4. 吸附吸附是指通过吸附材料吸附污水中有机物质和颜色等杂质的技术。

吸附材料通常是具有大量微孔和表面活性物质的固体，如活性炭。

吸附过程中，污水中的有机物质会因为活性炭表面的吸附作用而被吸附住，从而达到净化水质的目的。

5. 水力分类水力分类是一种通过水流的作用将水中的固体颗粒分离出来的方法。

其原理是在水流的作用下，细小的固体颗粒会向下沉积，而较大的固体颗粒则会被卷起并随水流带走。

水力分类常用于处理细颗粒和密度小的固体颗粒。

典型的水力分类设备包括沉降池、旋流器和浓缩器等。

结论污水的物理处理是净化水质的重要步骤，通过筛网过滤、沉淀、浮选、吸附和水力分类等方法，可以有效去除污水中的固体颗粒和悬浮物，从而净化水质。

水污染控制工程格栅通过物理方面的重力或机械作用力作用，使城镇污水水质发生变化的处理过程称为污水的物理处理，物理处理可以单独使用，与生物处理或化学处理联合使用时又可称一级处理或初级处理。

污水的物理处理方法去除的主要对象是污水中的漂浮物和悬浮物，格栅是主要的物理处理方法之一。

一、概述1．概念格栅是一种简单的过滤装置，栅格由一组或数组平行的金属栅条、塑料齿钩或金属筛网、框架及相关装置组成。

2.安装位置格栅一般倾斜安装在污水流经的渠道内，或在泵房集水井的进口处或取水口的进口端。

3.格栅的作用格栅用来截留污水中叫粗大漂浮物和悬浮物，如：纤维、碎皮、毛发、果皮、蔬菜、木片、布条、塑料制品等，减少后续处理产生的浮渣，保证污水处理设备的正常运行。

4.栅格的分类⑴按栅条间距分类粗格栅（间距为40~100mm）中格栅（间距为10~40mm）细格栅（间距为3~10mm）表示方法：PGA-B×L-d平面格栅A型, 宽度, mm、长度, mm、间隙, mm例: A型, B=800 mm, L=1000 mm; d=50 mmPGA-800×1000-50⑵按格栅的不同形状：可分为平面格栅与曲面格栅两类，同时，平面和曲面栅格都可做成粗、中、细三种。

平面栅格由栅条与框架组成，基本参数与尺寸包括宽度B、长度L、栅条间隙b，可根据污水渠道、泵房集水井进口尺寸、水泵型号等参数选用不同的数值。

曲面格栅又可分为固定曲面格栅和旋转鼓式格栅两种，曲面格栅可采用水力浆板清渣、电动旋转齿耙清渣，或旋转鼓桶用穿孔冲洗水管冲渣。

(3) 按清渣方式分为人工清渣和机械清渣两种。

处理流量小或所能截留的污染物量较少时，可采用人工清渣的格栅。

这类格栅是用直钢条制成，为了便于人工清渣作业，避免清渣过程中栅渣回落水中，格栅安装角度一般与水平面成30~60度，倾较小时，清渣时较省力，栅渣不易回落，但需要较大的占地面积。

人工格栅还常作为机械清渣的备用格栅。
