铁路路基试验检测项目、频率一览表（请参照执行，如与技术规范或设计文件不一致，以技术规范或设计文件）序号名称检测项目自检频率监理检测频率标准要求备注1 当路堤填高<2.5m时地基处理地基压实质量检测4点/100m 2点/200m见证符合TB10414-2003标准附录B规定2高压旋喷桩、水泥搅拌桩水泥外加剂袋装200t/批50t/批按自检10%见证按自检10%平检符合TB10424-2010标准规定浆体比重2次/桩2次/工班高压旋喷桩、水泥搅拌桩配合比注浆流量、空气压力、注浆泵压力、钻杆提升速度、转速等参数2次/桩按自检20%见证工艺性试验所确定参数1、桩体完整性、均匀性无侧限抗压强度检验2、复合地基承载力1桩总数2‰2桩总数2‰且每工点不少于3根1、按自检20%见证2、全部见证委托第三方检测3 CFG桩水泥粉煤灰碎石、砂减水剂袋装200t/批200t/批400m³/批或600t/批50t/批按自检10%见证按自检10%平检按自检10%平检按自检10%平检符合TB10424-2010标准规定砼坍落度3次/台班按自检20%见证CFG桩配合比砼强度1组（3块）/台班按自检10%平检图纸设计强度桩体完整性桩总数10%，且不少于3根全部见证低应变检测单桩或复合地基承载力检测桩总数2‰且每工点不少于3根全部见证平板荷载试验4路基以下路堤填料的颗粒级配、相对密度、液塑限、击实试验10000m³/批按自检10%见证，同一土源不少于1次按TB10102-2010规程试验、符合TB10414-2003标准k30：每填高90cm，纵向100m检测2个断面4点，距路基边缘2m处2点、中间2点，不足90cm也检测2个断面4点k：每层纵向100m检测2个断面6点，每断面左、中、右个1点，左、右点距路基边缘1m处细粒土、粉砂土采用压实系数k和地基系数k30按右侧备注栏要求检测（压实系数k检测方法：①细粒土、粉砂土采用：环刀法、核子密度法。
道路工程质量检测标准及频率

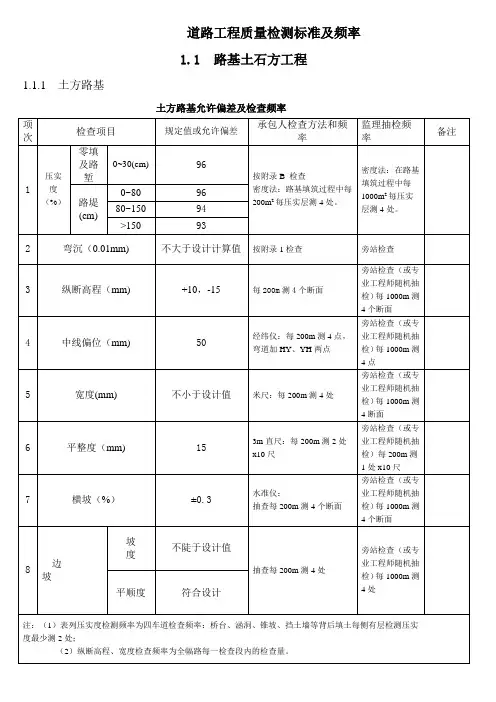

1.1 路基土石方工程
1.1.1土方路基
土方路基允许偏差及检查频率
1.1.2石方路基
石方路基允许偏差及检查频率
1.1.3砂垫层
砂垫层允许偏差及检查频率
注：（1）纵断高程、宽度检查频率为全幅路每一检查段内的检查量。
1.2 排水工程
1.2.1管道基础及管节安装
管道基础及管节安装允许偏差及检查频率
1.2.2检查（雨水）井砌筑
1.2.3浆砌排水沟、边沟、截水沟
浆砌排水沟、边沟、截水沟允许偏差及检查频率
1.3 挡土墙防护及其它砌石工程1.3.1砌体和混凝土挡土墙
砌体和混凝土挡土墙允许偏差及检查频率
1.3.2护坡、护面墙
护坡、护面墙允许偏差及检查频率
1.3.3浆砌砌体
浆砌砌体允许偏差及检查频率
1.3.4干砌片石
1.4 路面工程
注：表面压实度带*者按试验路压实度为准。
注：当设计值≥6cm时，按厚度面分率控制：设计厚度小于6cm时，按厚度不足毫米数控制。
1.4.3水泥稳定粒料基层和底基层
水泥稳定粒料基层和底基层允许偏差及检查频率
1.4.4级配碎（砾）石基层和底基层
级配碎（砾）石基层和底基层允许偏差及检查频率
1.4.5路缘石铺设
路缘石铺设允许偏差及检查频率
1.4.6 路肩
路肩允许偏差及检查频率
1.4.7照明设施安装。
路基填筑
①、一般段路基填筑
施工里程范围内路基工程采用A、B组填料填筑，基床底层及基床底层以下路堤填筑标注采用《客运专线无砟轨道铁路设计指南》针对基床底层的有关标准。
碾压标准见下表：基床底层填料压实标准
检测频率为：施工单位：沿线路纵向每100m每压实层抽样检验空隙率n或压实系数K 6个点，其中：左右距路肩边线1m处各2个点，路基中部2个点，若有反压护坡道地段每100m增加1个点；每填高0.9m 抽样检验地基系数K30、动态变形模量Evd、二次变形模量Ev2个4个点，其中：据路基边线2m处左、右各1个点，路基中部2个点。
监理单位：监理单位按施工单位抽样检验数量的10%平行检验孔隙率n或压实系数K、动态变形模量Evd，见证全部地基系数K30和二次变形模量Ev2。
②、过渡段路基填筑
过渡段路基核心体填筑采用掺5%水泥级配碎石，两侧采用A、B 组填料。
核心体填料压实标准为：
说明：括号内数据为基床表层压实标准。
掺入水泥级配碎石过渡段每填高约90cm采用滴定法抽样检验3处（左、中、右个一处），水泥掺入量允许偏差为设计规定值的0～1.0%。
过渡段填筑外形尺寸允许偏差。

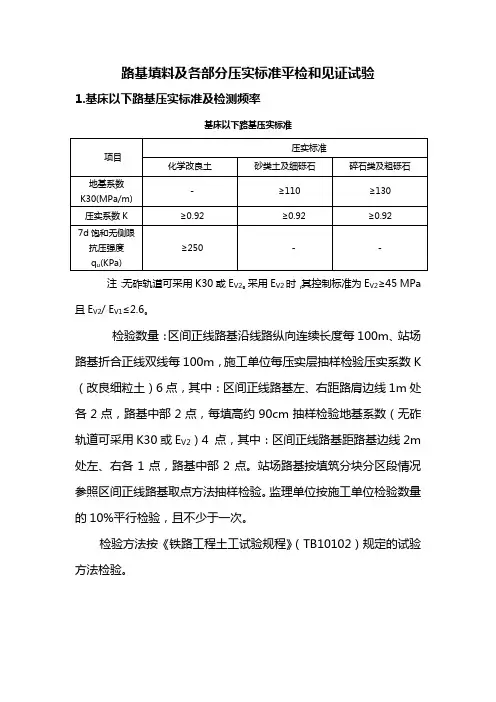

路基填料及各部分压实标准平检和见证试验1.基床以下路基压实标准及检测频率基床以下路基压实标准注：无砟轨道可采用K30或E V2。
采用E V2时，其控制标准为E V2≥45 MPa 且E V2/ E V1≤2.6。
检验数量：区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m，施工单位每压实层抽样检验压实系数K （改良细粒土）6点，其中：区间正线路基左、右距路肩边线1m处各2点，路基中部2点，每填高约90cm抽样检验地基系数（无砟轨道可采用K30或E V2）4 点，其中：区间正线路基距路基边线2m 处左、右各1点，路基中部2点。
站场路基按填筑分块分区段情况参照区间正线路基取点方法抽样检验。
监理单位按施工单位检验数量的10%平行检验，且不少于一次。
检验方法按《铁路工程土工试验规程》（TB10102）规定的试验方法检验。
2、基床底层压实标准及检测频率基床底层压实标准注：1 无砟轨道可采用K30或E V2。
采用E V2时，其控制标准为E V2≥80 MPa 且E V2/ E V1≤2.5。
2 括号内数字为寒冷地区化学改良土考虑冻融循环作用所需强度值。
检验数量；区间正线路基沿线路纵向连续长度每100m、站线路基折合正线双线每100m，施工单位每抽样检验压实系数6点，其中：区间正线路基左、右距路基边线1m处各2点，路基中部2点；每填高约90cm抽样检验地基系数（无咋轨道可采用K30或Ev2）、动态变形模量各4点，其中：区间正线路基距路基边线2m处左、右各1点，路基中部2点。
站场路基按填筑分块分区段情况参照区间正线路基取点方法抽样检验。
监理单位按施工单位抽检数量的10%平行检验，且不少于1次。
化学改良土无侧限抗压强度的检验数量应符合3.2.4条的规定。
检验方法；按《铁路工程土工试验规程》(TB10102)规定的试验方法检验；化学改良土无侧限抗压强度按第3.2.4条规定的检验方法进行检验。
3、基床表层以下过渡段级配碎石填层的压实质量标准及检测频率3.1基床表层以下过渡段级配碎石填层的压实质量标准检验数量：施工单位每过渡段每压实层抽样检验压实系数3点，其中距路基两侧填筑级配碎石边线1m处左、右各1点，路基中部1点。
高速铁路(客运专线)路基填料技术要求和检验频率
第1页共3页
精品文档
注：备注栏带“*”为铁道部159号文的规定，其他为《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号文的规定。
高速铁路(客运专线)路基填料技术要求和检验频率
第2页共3页
精品文档
注：备注栏带“*”为铁道部159号文的规定，其他为《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号文的规定。
高速铁路(客运专线)路基填料技术要求和检验频率
第3页共3页
精品文档
注：备注栏带“*”为铁道部159号文的规定，其他为《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号文的规定。

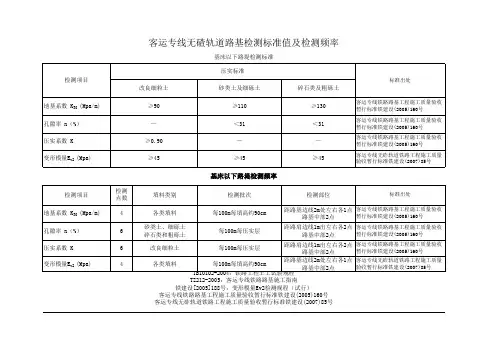

高速铁路(客运专线)路基压实标准和检测频率
第1页共3页
精品文档
注：备注栏带“*”为铁道部159号文的规定，其他为《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号文的规定。
高速铁路(客运专线)路基压实标准和检测频率
第2页共3页
精品文档
注：备注栏带“*”为铁道部159号文的规定，其他为《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号文的规定。
高速铁路(客运专线)路基压实标准和检测频率
精品文档
注：备注栏带“*”为铁道部159号文的规定，其他为《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号文的规定。
精品文档。
路基填筑
①、一般段路基填筑
施工里程范围内路基工程采用A、B组填料填筑，基床底层及基
床底层以下路堤填筑标注采用《客运专线无砟轨道铁路设计指南》针对基床底层的有关标准。
碾压标准见下表：基床底层填料压实标准
检测频率为：施工单位：沿线路纵向每IOOm每压实层抽样检验空隙率n或压实系数K 6个点，其中：左右距路肩边线Im处各2 个点，路基中部2个点，若有反压护坡道地段每100m增加1个点；每填高0.9m抽样检验地基系数K30、动态变形模量EVd二次变形模量Ev2个4个点，其中：据路基边线2m处左、右各1个点，路基中部2个点。
监理单位：监理单位按施工单位抽样检验数量的10%平行检验孔隙率n或压实系数K、动态变形模量Evd,见证全部地基系数K30和二次变形模量Ev2
②、过渡段路基填筑
过渡段路基核心体填筑采用掺5%水泥级配碎石，两侧采用A B
组填料
核心体填料压实标准为：
过渡段水泥稳定级配碎石填筑压实标准
掺入水泥级配碎石过渡段每填高约90cm采用滴定法抽样检验3 处(左、中、右个一处)，水泥掺入量允许偏差为设计规定值的0〜1.0%O O
过渡段填筑外形尺寸允许偏差。
路基填料及各部分压实标准平检和见证试验1.基床以下路基压实标准及检测频率注：无砟轨道可采用K30或EV2。
采用EV2时，其控制标准为EV2≥45 MPa且EV2/ EV1≤2.6。
检验数量：区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m，施工单位每压实层抽样检验压实系数K（改良细粒土）6点，其中：区间正线路基左、右距路肩边线1m处各2点，路基中部2点，每填高约90cm抽样检验地基系数（无砟轨道可采用K30或EV2）4 点，其中：区间正线路基距路基边线2m处左、右各1点，路基中部2点。
站场路基按填筑分块分区段情况参照区间正线路基取点方法抽样检验。
监理单位按施工单位检验数量的10%平行检验，且不少于一次。
检验方法按《铁路工程土工试验规程》（TB10102）规定的试验方法检验。
2、基床底层压实标准及检测频率基床底层压实标准注： 1 V2V2V2V2≤2.5。
EV12 括号内数字为寒冷地区化学改良土考虑冻融循环作用所需强度值。
检验数量；区间正线路基沿线路纵向连续长度每100m、站线路基折合正线双线每100m，施工单位每抽样检验压实系数6点，其中：区间正线路基左、右距路基边线1m处各2点，路基中部2点；每填高约90cm抽样检验地基系数（无咋轨道可采用K30或Ev2）、动态变形模量各4点，其中：区间正线路基距路基边线2m处左、右各1点，路基中部2点。
站场路基按填筑分块分区段情况参照区间正线路基取点方法抽样检验。
监理单位按施工单位抽检数量的10%平行检验，且不少于1次。
化学改良土无侧限抗压强度的检验数量应符合3.2.4条的规定。
检验方法；按《铁路工程土工试验规程》(TB10102)规定的试验方法检验；化学改良土无侧限抗压强度按第3.2.4条规定的检验方法进行检验。
3、基床表层以下过渡段级配碎石填层的压实质量标准及检测频率3.1基床表层以下过渡段级配碎石填层的压实质量标准检验数量：施工单位每过渡段每压实层抽样检验压实系数3点，其中距路基两侧填筑级配碎石边线1m处左、右各1点，路基中部1点。
路基检测指标与频率一、碎石垫层压实标准与检测频率采用碎石垫层时，路堤填高≤3.0m，顶面压实质量应满足K30≥150MPa/m; 路堤填高＞3.0m，顶面压实质量应满足K30≥130MPa/m。
检验数量：区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m，施工单位抽样检验3点，其中：路基中间1点，两侧距路基边缘2m处各1点。
监理单位平行检验不少于1点。
检验方法：按《铁路工程土工试验规程》（TB10102）规定的试验方法进行检验。
二、基床以下路堤压实标准与检测频率注：无砟轨道可采用K30或Ev2。
当采用Ev2时，其控制标准为Ev2≥45MPa且Ev2 / Ev1≤2.6。
检验数量：区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m，施工单位每压实层抽样检验压实系数6点，其中：区间正线路基左、右距路基边线1m处各2点，路基中部2点。
每填高约90cm抽样检验地基系数（无砟轨道可采用K30或Ev2）4 点，其中：区间正线路基距路基边线2m处左、右各1点，路基中部2点。
站场路基按填筑分块分区段情况参照区间正线路基取点方法抽样检验。
.监理单位按施工单位抽检次数的10%进行平行检验，且均不少于一次。
检验方法：按《铁路工程土工试验规程》（TB10102）规定的试验方法进行检验。
三、基床底层压实标准与检测频率注：1 、无砟轨道可采用K30或Ev2。
当采用Ev2时，其控制标准为Ev2≥80MPa且Ev2/Ev1≤2.5。
2、括号内数字为寒冷地区化学改良土考虑冻融循环作用所需强度值。
检验数量：区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m，施工单位每压实层抽样检验压实系数6点，其中：区间正线路基左、右距路基边线1m处各2点，路基中部2点。
每填高约90cm抽样检验地基系数（无砟轨道可采用K30或Ev2）、动态变形模量各4点，其中：区间正线路基距路基边线2m处左、右各1点，路基中部2点。
中铁二局林织铁路中心试验室路基工程试验检测频率实行情况一、参考标准1、客运专线无砟轨道铁路工程施工质量验收暂行标准铁建设[2007]85号2、客运专线铁路路基工程施工质量验收暂行标准铁建设[2005]160号3、铁路路基设计规范TB10001-2005 J447-20054、客运专线铁路路基工程施工技术指南 TZ212-20055、客运专线无砟轨道铁路工程施工技术指南 TZ216-20076、铁路工程土工试验规程TB10102-2004 J338-20047、变形模量Ev2检测规程铁建设[2005]188号8、相关设计图[成灌施路专-15（对于水泥搅拌桩）和成灌施路专-16（对于CFG桩）]9、关于发布《铁路路基工程施工质量验收标准》等十九项铁路工程施工质量验收标准局部修订条文的通知铁建设[2007]159号二、原地面处理路堤地基条件符合设计文件的原地面处理应满足所处路堤部位的填筑要求。
检验数量：施工单位沿线路纵向每100m检验2点，监理单位100%见证检验，勘察设计单位现场确认。
检验方法：动力触探试验（因本工程所有原地面处理为换填或地基加固处理，换填到位的基底土均为碎石类土，所以采用动力触探的方法检测，规范规定的静力触探不适用于碎石类土）本条参考《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号第4.1.3～4条规定。
三、路基检测分为路堤、基床、过渡段三大部分，各部分检测情况如下（一）、基床以下路堤填料选用A、B组填料。
填筑前应对取土场填料进行取样检验；填筑时应对运至现场的填料进行抽样检验。
当填料土质发生变化或更换取土场时，应重新进行检验。
检验项目及频次应符合下表的规定。
注：表中数值为进行一次试验的填料体积检验方法：铁路工程土工试验规程 TB10102-2004 J338-2004本条参考《客运专线无砟轨道铁路工程施工质量验收暂行标准》铁建设[2007]85号第6.2.1条规定。
工程质量检测标准及频率(高速公路、一级公路）1. 路基土石方工程1.1 土方路基土方路基允许偏差及检查频率注：（1）表列压实度以重型击实试验法为准，评定路段内的压实度平均值下置信界限不得小于规定标准，单个测定值不得小极值（表列规定值减5个百分点）。
小于表列规定值2个百分点的测点，按其数量占总检查点的百分率计算减分值。
（2）采用核子仪检验压实度时应进行标定试验，确认其可靠性。
（3）特殊干旱、特殊潮湿地区或过湿土路基，可按交通部颁发的路基设计、施工规范所规定的压实度标准进行评定。
1.2 石方路基石方路基允许偏差及检查频率注：土石混填路基压实度或固体体积率可根据实际可能进行检验，其他检测项目与石方路基相同。
1.3 砂垫层砂垫层允许偏差及检查频率注：（1）纵断高程、宽度检查频率为全幅路每一检查段内的检查量。
1.4 加筋工程土工合成材料加筋工程土工合成材料允许偏差及检查频率1.5 隔离工程土工合成材料隔离工程土工合成材料允许偏差及检查频率1.6 过滤排水工程土工合成材料过滤工程土工合成材料允许偏差及检查频率2. 排水工程2.1 管节制预制管节预制允许偏差及检查频率2.2 管道基础及管节安装管道基础及管节安装允许偏差及检查频率2.2 检查（雨水）井砌筑检查（雨水）井砌筑允许偏差及检查频率2.3 浆砌排水沟浆砌排水沟允许偏差及检查频率2.4 急流槽急流槽允许偏差及检查频率2.5 盲沟3. 挡土墙防护及其它砌石工程3.1 砌体和混凝土挡土墙砌体和混凝土挡土墙允许偏差及检查频率3.2 锥、护坡锥、护坡允许偏差及检查频率3.3 浆砌砌体浆砌砌体允许偏差及检查频率3.4 干砌片石干砌片石允许偏差及检查频率4. 路面工程4.1 水泥混凝土面层水泥混凝土面层允许偏差及检查频率注：表内的“σ”为平整度仪测定的标准偏差，“IRI”为国际平整度指数。
4.2 沥青混凝土面层和沥青碎石面层沥青混凝土面层和沥青碎石面层允许偏差及检查频率注：表面压实度带*者按试验路压实度为准。
4地基处理：路基换填施工单位每换填10000m3检查2组，每增加5000m3增加1组检验。
监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验均不少一次。
碎石桩检验数量：同一产地、品种、规格且连续进场的碎石，每3000m3为一批不足3000m3亦按一批计。
施工单位每批检验一组。
监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验均不少一次。
砂（碎石）垫层4.13.3砂垫层应采用中、粗、砾砂，其含泥量不得大于5%；碎石垫层应采用未风化的碎（卵）石和砾石，最大粒径不得大于50mm，其含泥量不得大于5%，且不含草根、垃圾等有机杂物。
垫层用砂、碎石进场时应进行验收，并对其杂物含量和料径级配进行检验。
检验数量：同一产地、品种、规格且连续进场的砂每10000m3、碎石每3000m3为一批，不足上述数量时亦为一批。
施工单位每批检验1组；监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验，均不少于一次。
检验方法：筛析法、有机质含量试验；草根、垃圾采用观察。
砂垫层4.3.3 砂垫层应采用天然级配的中、粗、砾砂，不含草根、垃圾等杂质，其含泥量不得大于5%，用作排水固结地基的砂垫层其含泥量不得大于3%。
检验数量：同一产地、品种、规格且连续进场的砂料，每3000m3为一批，当不足3000m3时也按一批计。
施工单位每批抽样检验1组；监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验，均不少于一次。
检验方法：现场抽样检验砂子含泥量，并进行筛分试验，在施工过程中观察查有无草根、垃圾等杂质。
4.3.4碎石垫层应采用未风化的干净砾石或碎石，其最大粒径不得大于50mm，含泥量不得超过5%，且不含草根、垃圾等杂质。
检验数量：同一产地、品种、规格且连续进场的碎石，每3000m3为一批，当不足3000m3时也按一批计。
施工单位每批抽样检验1组；监理单位按施工单位抽检次数的10%分别进行平行检验和见证检验，均不少于一次。
铁路工程试验检测项目及频率名称序号检测项目技术要求检测方法检测频率主要检测仪器检测评定依据试验结论取样数量水泥1 比表面积[m2/kg] 300～350 GB/T8074-2008同厂家、同编号、同生产日期且连续进场的散装水泥每500t[袋装每200t]为一批，不足上述数量也按一批计。
施工单位每批抽检，监理单位按10%见证试验，但至少1次。
水泥净浆搅拌机、水泥胶砂搅拌机、比表面积测定仪、李氏比重瓶、维卡仪、雷氏膨胀测定仪、沸煮箱、水泥胶砂振动台、压力试验机、电子天平、电子分析天平GB/T8074-2008《水泥比表面积测定方法[勃氏法]》GB/T1346-2001《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T17671-1999《水泥胶砂强度检验方法[ISO法]》GB/T208-1994《水泥密度测定方法》GB175-2007《通用硅酸盐水泥》TB10424-2010《铁路混凝土工程施工质量验收标准》该批水泥所检项目符TB10424-2010《铁路混凝土工程施工质量验收标准》中P.O42.5的技术要求。
12kg 2凝结时间初凝[min] ≥45GB/T1346-2001终凝[min] ≤6003 安定性沸煮法合格4 强度3天抗折≥3.5GB/T17671-199928天抗折≥6.53天抗压≥17.028天抗压≥42.5粉煤灰/ / C50以下砼C50及以上砼/同厂家、同编号、同出厂日期的产品每200t为一批，不足200t时也按一批计。
施工单位每批抽检一次，监理单位按施工单位抽检次数的10%进行平行检验，但至少1次。
负压筛析仪、水泥胶砂流动度仪、水泥胶砂搅拌机、高温电阻炉、电子天平、分析天平GB/T1596-2005《用于水泥和混凝土中的粉煤灰》GB/T176-2008《水泥化学分析方法》TB10424-2010《铁路混凝土工程施工质量验收标准》该批粉煤灰所检项目符合TB10424-2010《铁路混凝土工程施工质量验收标准》C50以下混凝土[或C50及以上混凝土]的技术要求。
