铁路路基试验检测项目、频率一览表(请参照执行,如与技术规范或设计文件不一致,以技术规范或设计文件)序号名称检测项目自检频率监理检测频率标准要求备注1 当路堤填高<2.5m时地基处理地基压实质量检测4点/100m 2点/200m见证符合TB10414-2003标准附录B规定2高压旋喷桩、水泥搅拌桩水泥外加剂袋装200t/批50t/批按自检10%见证按自检10%平检符合TB10424-2010标准规定浆体比重2次/桩2次/工班高压旋喷桩、水泥搅拌桩配合比注浆流量、空气压力、注浆泵压力、钻杆提升速度、转速等参数2次/桩按自检20%见证工艺性试验所确定参数1、桩体完整性、均匀性无侧限抗压强度检验2、复合地基承载力1桩总数2‰2桩总数2‰且每工点不少于3根1、按自检20%见证2、全部见证委托第三方检测3 CFG桩水泥粉煤灰碎石、砂减水剂袋装200t/批200t/批400m³/批或600t/批50t/批按自检10%见证按自检10%平检按自检10%平检按自检10%平检符合TB10424-2010标准规定砼坍落度3次/台班按自检20%见证CFG桩配合比砼强度1组(3块)/台班按自检10%平检图纸设计强度桩体完整性桩总数10%,且不少于3根全部见证低应变检测单桩或复合地基承载力检测桩总数2‰且每工点不少于3根全部见证平板荷载试验4路基以下路堤填料的颗粒级配、相对密度、液塑限、击实试验10000m³/批按自检10%见证,同一土源不少于1次按TB10102-2010规程试验、符合TB10414-2003标准k30:每填高90cm,纵向100m检测2个断面4点,距路基边缘2m处2点、中间2点,不足90cm也检测2个断面4点k:每层纵向100m检测2个断面6点,每断面左、中、右个1点,左、右点距路基边缘1m处细粒土、粉砂土采用压实系数k和地基系数k30按右侧备注栏要求检测(压实系数k检测方法:①细粒土、粉砂土采用:环刀法、核子密度法。

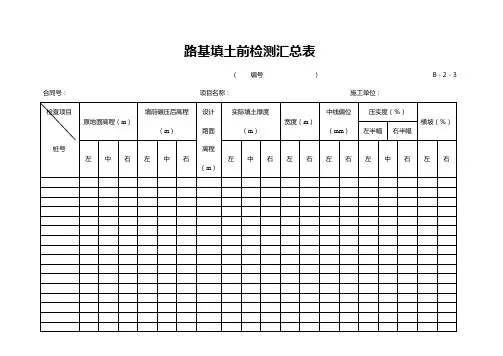

路基填土前检测汇总表(编号)B-2-3合同号:项目名称:施工单位:路基工程师:质检工程师:项目监理工程师:日期:挤密碎石桩原始记录表B-2-4建设项目:施工单位:监理单位:合同段:桩号:机械类型:机号:设计桩径:施工日期:记录: 质检员: 技术负责人:监理:粉体喷射搅拌桩原始记录表B-2-5建设项目: 施工单位: 监理单位:合同段: 桩号: 机械类型: 机号: 设计桩径: 施工日期:记录:质检:技术负责人:监理:土工合成材料施工记录B-2-6承包单位监理单位合同号编号袋装砂井施工记录B-2-7承包单位监理单位合同号编号基底承载(轻型触探)检测记录B-2-8承包单位监理单位合同号编号塑料排水板施工记录B-2-9承包单位监理单位合同号编号碎石桩(砂桩)施工记录B-2-10承包单位监理单位合同号编号反压护道(或抛石挤淤)施工记录B-2-11承包单位监理单位合同号编号砂砾(砂)垫层施工记录B-2-12承包单位监理单位 合同号 编 号路堑、零填路基上路床施工记录B-2-13承包单位监理单位合同号编号过滤排水工程土工合成材料分项工程施工质量检验B-2-14合同号:工程部位(桩号、墩台号、孔号):分部工程名称:建设项目:施工单位:监理单位:检验:记录:复核:日期:隔离工程土工合成材料分项工程施工质量检验B-2-15合同号:工程部位(桩号、墩台号、孔号):分部工程名称:建设项目:施工单位:监理单位:检验:记录:复核:日期:加筋工程土工合成材料分项工程施工质量检验表B-2-16合同号:工程部位(桩号、墩台号、孔号):分部工程名称:建设项目:施工单位:监理单位:检验:记录:复核:日期:粉喷桩分项工程施工质量检验表B-2-17合同号:工程部位(桩号、墩台号、孔号):分部工程名称:建设项目:施工单位:监理单位:检验:记录:复核:日期:碎石桩(砂桩)分项工程施工质量检验表B-2-18合同号:工程部位(桩号、墩台号、孔号):分部工程名称:建设项目:施工单位:监理单位:检验:记录:复核:日期:管节成品检查记录B-3-1承包单位监理单位合同号编号排水管渗漏试验记录B-3-2承包单位监理单位合同号编号基底承载力(轻型触探)检测记录B-3-3承包单位监理单位合同号编号砌块、料石现场验收记录B-3-4承包单位监理单位合同号编号梁(板)安装检测记录B-3-5承包单位监理单位合同号编号反滤层施工记录B-3-6承包单位监理单位合同号编号石笼防护施工记录B-3-7承包单位监理单位合同号编号结构物回填施工记录B-3-8承包单位监理单位合同号编号排水管渗漏试验记录B-3-9承包单位监理单位合同号编号水泥砼(砂浆)浇筑申请单B-3-10承包单位监理单位合同号编号结构物基坑(槽)开挖施工记录B-3-11承包单位监理单位合同号编号平整度(3m直尺)现场检测记录表B-3-12承包单位监理单位合同号编号轴线偏位测量记录表B-3-13承包单位监理单位合同号编号高程测量记录表B-3-14承包单位监理单位合同号编号基础厚度、管座宽度、抹带现场检测记录表B-3-15承包单位监理单位合同号编号桥梁伸缩缝安装现场施工记录B-5-1承包单位监理单位合同号编号桥梁梁(板)安装检测记录B-5-2承包单位监理单位合同号编号注:每跨(双或单幅)为一张表桥梁后张法预应力张拉原始记录B-5-3承包单位监理单位合同号编号。
2 改良土压实标准:当采用物理改良方法时,应符合本表规定;当采用化学改良方法时,除符合本表规定外,还应满足设计提出的技术要求。

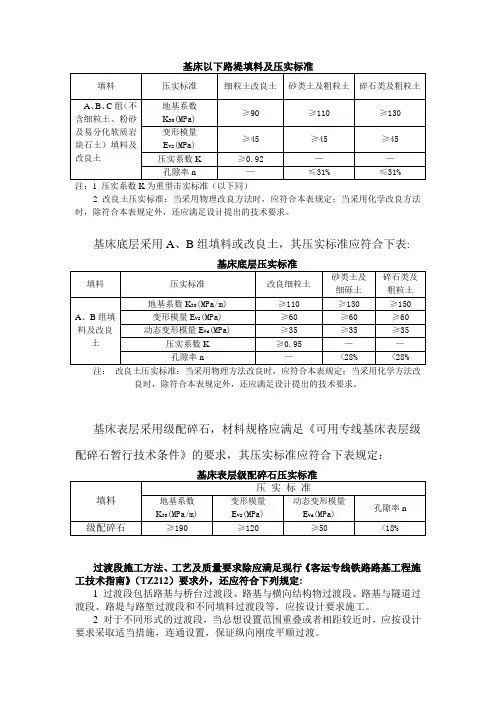

基床底层采用A、B组填料或改良土,其压实标准应符合下表:注:改良土压实标准:当采用物理方法改良时,应符合本表规定;当采用化学方法改良时,除符合本表规定外,还应满足设计提出的技术要求。
基床表层采用级配碎石,材料规格应满足《可用专线基床表层级配碎石暂行技术条件》的要求,其压实标准应符合下表规定:过渡段施工方法、工艺及质量要求除应满足现行《客运专线铁路路基工程施工技术指南》(TZ212)要求外,还应符合下列规定:1 过渡段包括路基与桥台过渡段、路基与横向结构物过渡段、路基与隧道过渡段、路堤与路堑过渡段和不同填料过渡段等,应按设计要求施工。
2 对于不同形式的过渡段,当总想设置范围重叠或者相距较近时,应按设计要求采取适当措施,连通设置,保证纵向刚度平顺过渡。
3 路基与桥台之间过渡段,水泥稳定级配碎石(掺30%~5%水泥)压实标准应满足K30≥150MPa/m、E V2≥80MPa、E Vd≥50MPa和n<28%,采用A、B组填料,压实标准应满足表基床底层压实标准规定。
路基与涵洞过渡段施工符合下列规定:1)当涵洞顶部至路基面得高度h≥2.0m时,应在涵洞≥侧面设置水泥稳定级配碎石(掺3%~5%水泥)过渡段,过渡段范围内的基床表层级配碎石掺3%~5%水泥。
2)当涵洞顶部至路基面的高度0.7m≤h<2.0m时,参照填方桥路过渡段方式,采用两次过渡方案,在涵洞顶面及两侧设置正梯形的水泥稳定级配碎石(掺3%~5%水泥)过渡段,压实标准为K30≥150MPa/m、E V2≥80MPa、E Vd≥50MPa和n<28%。
在延伸设置一段倒梯形过渡段,采用A、B组填料压实标准应满足表基床底层压实标准规定。
过渡段范围内的基床表层级配碎石掺3%~5%水泥。
路基压实度检验汇总表共8 页,第1页工程名称:黄石市谈山隧道南连接线道路、排水工程〔A线〕施工单位:中铁十一局分包单位:___________________________路基分区验收段起止桩号层次压实厚度〔cm〕每层面积2 cm要求压实度〔%〕测点压实度〔%〕1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18填方区A0+220〜A0+560 153090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090A0+220〜A0+560 13090注:上层路基:〔路床〕0—80 cm : 中层路基:80 150 cm : 下层路基大于150 cm 。
路基压实度检验汇总表共8页,第2页工程名称:黄石市谈山隧道南连接线道路、排水工程〔A线〕施工单位:中铁十一局 __________ 分包单位: _____________________________路基分区验收段起止桩号层次压实厚度〔cm〕每层面积2 cm要求压实度〔%〕测点压实度〔%〕1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18填方区A0+200〜A0+580 153090 A0+200〜A0+580 13090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 13090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090A0+200〜A0+580 1 3090注:上层路基:〔路床〕0—80 cm : 中层路基:80 150 cm : 下层路基大于150 cm 。
路基工程(普速标准检验批表格)目录说明 (1)原地面平整、碾压检验批质量验收记录表 (2)换填地基检验批质量验收记录表 (3)高压旋喷桩检验批质量验收记录表 (4)灰土挤密桩检验批质量验收记录表 (5)土工合成材料加筋垫层检验批质量验收记录表 (6)一般路堤填筑检验批质量验收记录表(Ⅰ) (7)一般路堤填筑检验批质量验收记录表(Ⅱ) (8)路堤边坡检验批质量验收记录表 (9)路堤与桥台间过渡段填筑检验批质量验收记录表(Ⅰ) (10)路堤与桥台间过渡段填筑检验批质量验收记录表(Ⅱ) (11)加筋土路堤填筑检验批质量验收记录表(Ⅰ) (12)加筋土路堤填筑检验批质量验收记录表(Ⅱ) (13)改良土路堤填筑检验批质量验收记录表(Ⅰ) (14)改良土路堤填筑检验批质量验收记录表(Ⅱ) (15)填石路堤检验批质量验收记录表 (16)取土场(坑)检验批质量验收记录表 (17)基床底层检验批质量验收记录表(Ⅰ) (18)基床底层检验批质量验收记录表(Ⅱ) (19)基床表层检验批质量验收记录表(Ⅰ) (20)基床表层检验批质量验收记录表(Ⅱ) (21)路基面检验批质量验收记录表 (22)路堑基床底层检验批质量验收记录表(Ⅰ) (23)路堑基床底层检验批质量验收记录表(Ⅱ) (24)路堑基床表层检验批质量验收记录表(Ⅰ) (25)路堑基床表层检验批质量验收记录表(Ⅱ) (26)路堑开挖检验批质量验收记录表 (27)弃土场(堆)检验批质量验收记录表(Ⅰ) (28)弃土场(堆)检验批质量验收记录表(Ⅱ) (29)明挖基坑检验批质量验收记录表 (30)基础检验批质量验收记录表 (31)桩基础检验批质量验收记录表 (32)桩基础承台检验批质量验收记录表 (33)换填基础检验批质量验收记录表 (34)挡土墙墙身及墙背填筑检验批质量验收记录表 (35)墙趾板、墙踵板检验批质量验收记录表 (36)墙面板、扶壁检验批质量验收记录表 (37)锚杆制作安装检验批质量验收记录表 (38)肋柱、墙面板检验批质量验收记录表 (39)植物防护检验批质量验收记录表 (40)土工网垫、土工网植物防护检验批质量验收记录表 (41)混凝土、浆砌护坡(墙)检验批质量验收记录表 (42)干砌石护坡检验批质量验收记录表 (43)边坡勾缝、灌浆填缝、嵌补检验批质量验收记录表 (44)地表排水沟检验批质量验收记录表 (45)急流槽检验批质量验收记录表 (46)地下排水检验批质量验收记录表 (47)隔离栅栏检验批质量验收记录表 (48)说明路基工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

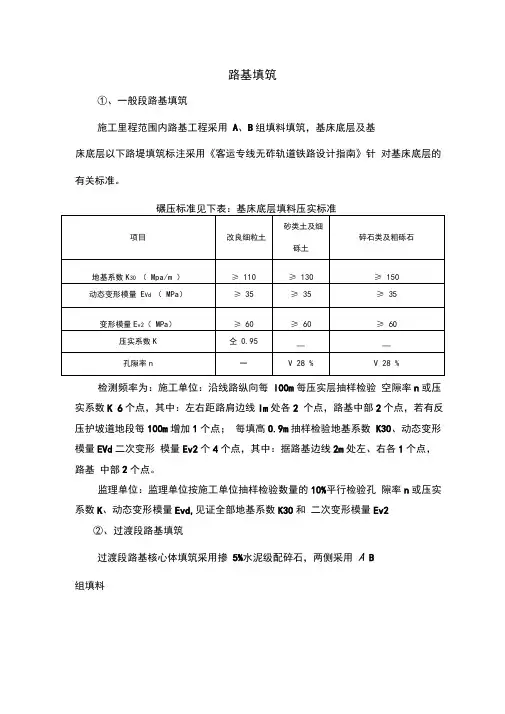

路基填筑
①、一般段路基填筑
施工里程范围内路基工程采用A、B组填料填筑,基床底层及基
床底层以下路堤填筑标注采用《客运专线无砟轨道铁路设计指南》针对基床底层的有关标准。
碾压标准见下表:基床底层填料压实标准
检测频率为:施工单位:沿线路纵向每IOOm每压实层抽样检验空隙率n或压实系数K 6个点,其中:左右距路肩边线Im处各2 个点,路基中部2个点,若有反压护坡道地段每100m增加1个点;每填高0.9m抽样检验地基系数K30、动态变形模量EVd二次变形模量Ev2个4个点,其中:据路基边线2m处左、右各1个点,路基中部2个点。
监理单位:监理单位按施工单位抽样检验数量的10%平行检验孔隙率n或压实系数K、动态变形模量Evd,见证全部地基系数K30和二次变形模量Ev2
②、过渡段路基填筑
过渡段路基核心体填筑采用掺5%水泥级配碎石,两侧采用A B
组填料
核心体填料压实标准为:
过渡段水泥稳定级配碎石填筑压实标准
掺入水泥级配碎石过渡段每填高约90cm采用滴定法抽样检验3 处(左、中、右个一处),水泥掺入量允许偏差为设计规定值的0〜1.0%O O
过渡段填筑外形尺寸允许偏差。
铁路路基新验标(TB10424-2018)规定试验检测项⽬及频率表室出场后压实前含⽔率每⼯班检验1次10%平检拌和物不应含有灰团及未消解⽣⽯灰块,粒径⼤于15mm的⼟块含量≤15%,且最⼤粒径≤30mm每⼯班检验2次50%见证观察、筛分、尺量灰⼟(⽔泥⼟)品种规格应符合设计要求,不得含有草⽪、树根、垃圾等杂物同⼀产地、品种、规格且连续进场每5000m 3抽检1组20%见证筛析法、称量法,观察满⾜设计要求,并符合下列规定:①粒径⼤于1.7mm颗粒的洛杉矶磨耗率≤30%,硫酸钠溶液浸泡损失率≤6%②粒径⼩于0.5mm颗粒的液限≤25%,塑性指数≤6③不均匀系数Cu≥15,曲率系数Cc为1~3⑤黏⼟团及其他杂质含量≤2%⑥I型级配碎⽯0.02mm以下粒径质量≤3%,压实系数为0.97时渗透系数<1.0×10-6m/s;Ⅱ型级配碎⽯0.075mm以下粒径质量≤3%,压实后≤5%,持⽔率≤5%,渗透系数>5.0×10-6m/s每⼀料场检验①~③项⽬及压实后的持⽔率(Ⅱ型)和渗透系数2次平检1次取样委托委外试验每⼯班抽样检验粒径级配、细长及扁㎡颗粒含量、压碎指标、黏⼟团及其他杂质含量10%平检现场检验监督指导满⾜设计要求,并符合下列规定:①碎⽯颗粒中针状和⽚状碎⽯含量≤20%②质软和易破碎的碎⽯含量≤10%③黏⼟团及有机物含量≤2%④颗粒级配要求出场前检验最⼤⼲密度每5000m 3检验1次20%见证取样委托室内试验出场后压实前含⽔率每⼯班检验1次10%平检现场检验监督指导安定性、凝结时间、胶砂强度每500t检验1次10%见证同上⽂取样委托室内试验⽔泥允许偏差为试验配合⽐确定掺量0~+1.0%每⼯班检验1次20%见证滴定法或仪器法现场检验监督指导砂、⽯等粗、细⾻料、拌和⽤⽔、养护⽤⽔取样委托室内试验监督指导监督指导现场检验现场检验《铁路⼯程⼟⼯试验规程》TB10102《铁路⼯程⼟⼯试验规程》TB10102《铁路⼯程⼟⼯试验规程》TB10102基床表层基床表层以下过渡段掺⼊⽔泥良⼟填料级配碎⽯原材料符合《铁路混凝⼟⼯程施⼯质量验收标准》TB10424的规定每⼯班检验1次10%平检室砂垫层应采⽤中、粗、砾砂;⼩于0.075mm颗粒含量≤5%,排⽔固结地基的砂垫层及沙袋⽤砂,⼩于0.075mm颗粒含量≤3%;不应含有草根、垃圾等有机杂质每1万m3检验1次20%见证筛析法、有机质试验,现场观察现场检验监督指导砂桩所⽤砂料:渗⽔率较⾼的中粗砂、砾砂,⼩于0.075mm颗粒含量≤5%;所⽤碎⽯:粒径为20~50mm,⼩于0.075mm颗粒含量≤5%每5000m3检验1次20%见证《铁路⼯程⼟⼯试验规程》TB10102取样委托室内试验碎⽯垫层未风化的碎卵⽯或砾⽯,最⼤粒径≤50mm⼩于0.075mm颗粒含量≤10%不含草根、垃圾等有机杂质每5000m3检验1次20%见证筛析法、有机质试验,现场观察现场检验监督指导强夯置换的置换料级配良好的块⽯、碎⽯、矿渣等坚硬粗颗粒材料,粒径⼤于300mm的颗粒含量不宜超过30%观察、尺量现场检验-⽚⽯混凝⼟⽤⽚⽯质地坚硬、不易风化、⽆裂纹、⽆⽔锈⽯块中部厚度≥15cm,最⼩块径>15cm强度等级MU≥30寒冷地区应做冻融循环试验每400m3检验1次,寒冷地区每料场做1次冻融循环试验20%见证《铁路⼯程岩⼟试验规程》TB10115取样委托室内试验砌筑及防护⽯料质地坚硬、不易风化、⽆裂纹、⽆⽔锈类别、规格和质量要求见《铁路路基⼯程施⼯质量验收标准》TB10414-2018附录J强度等级MU≥30最⼩块径>15cm寒冷地区应做冻融循环试验每400m3检验1次,寒冷地区每料场做1次冻融循环试验20%见证《铁路⼯程岩⼟试验规程》TB10115取样委托室内试验路基⽤碎⽯、卵砾⽯、黏⼟材料符合设计要求每3000m3检验1次20%见证《铁路⼯程⼟⼯试验规程》TB10102取样委托室内试验⽔泥、掺合料、外加剂、钢筋等取样委托室内试验⼟⼯格室符合设计要求及相关产品标准要求每2.5万㎡检验1次全部见证⼟⼯格栅符合设计要求及相关产品标准要求每10万㎡检验1次全部见证⼟⼯膜符合设计要求及相关产品标准要求每10万㎡检验1次全部见证⼟⼯⽹符合设计要求及相关产品标准要求每2.5万㎡检验1次全部见证⼟⼯布符合设计要求及相关产品标准要求每10万㎡检验1次全部见证⼟⼯排⽔材料符合设计要求及相关产品标准要求㎡⾯类每1万㎡,管类每5000㎡检验1次全部见证相关产品标准及试验⽅法砂⽯⼟类天然材料⽔泥、钢材、⼟⼯材料、⽯灰等⼯业产品全部检验符合《铁路混凝⼟⼯程施⼯质量验收标准》TB10424的规定处理层。

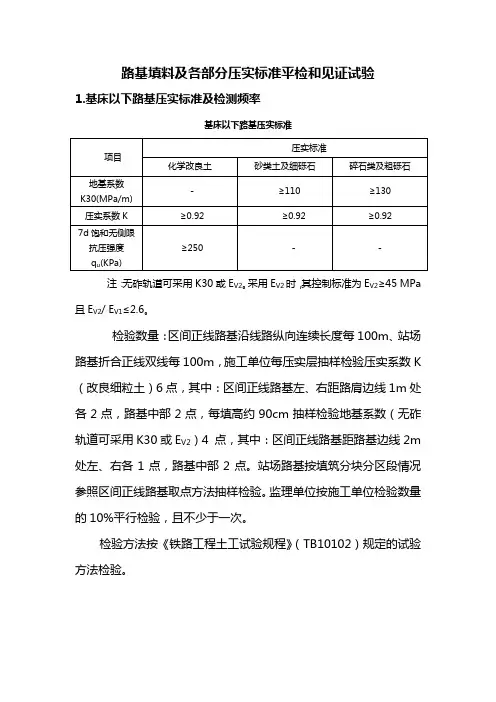

路基填料及各部分压实标准平检和见证试验1.基床以下路基压实标准及检测频率注:无砟轨道可采用K30或EV2。
采用EV2时,其控制标准为EV2≥45 MPa且EV2/ EV1≤2.6。
检验数量:区间正线路基沿线路纵向连续长度每100m、站场路基折合正线双线每100m,施工单位每压实层抽样检验压实系数K(改良细粒土)6点,其中:区间正线路基左、右距路肩边线1m处各2点,路基中部2点,每填高约90cm抽样检验地基系数(无砟轨道可采用K30或EV2)4 点,其中:区间正线路基距路基边线2m处左、右各1点,路基中部2点。
站场路基按填筑分块分区段情况参照区间正线路基取点方法抽样检验。
监理单位按施工单位检验数量的10%平行检验,且不少于一次。
检验方法按《铁路工程土工试验规程》(TB10102)规定的试验方法检验。
2、基床底层压实标准及检测频率基床底层压实标准注: 1 V2V2V2V2≤2.5。
EV12 括号内数字为寒冷地区化学改良土考虑冻融循环作用所需强度值。
检验数量;区间正线路基沿线路纵向连续长度每100m、站线路基折合正线双线每100m,施工单位每抽样检验压实系数6点,其中:区间正线路基左、右距路基边线1m处各2点,路基中部2点;每填高约90cm抽样检验地基系数(无咋轨道可采用K30或Ev2)、动态变形模量各4点,其中:区间正线路基距路基边线2m处左、右各1点,路基中部2点。
站场路基按填筑分块分区段情况参照区间正线路基取点方法抽样检验。
监理单位按施工单位抽检数量的10%平行检验,且不少于1次。
化学改良土无侧限抗压强度的检验数量应符合3.2.4条的规定。
检验方法;按《铁路工程土工试验规程》(TB10102)规定的试验方法检验;化学改良土无侧限抗压强度按第3.2.4条规定的检验方法进行检验。
3、基床表层以下过渡段级配碎石填层的压实质量标准及检测频率3.1基床表层以下过渡段级配碎石填层的压实质量标准检验数量:施工单位每过渡段每压实层抽样检验压实系数3点,其中距路基两侧填筑级配碎石边线1m处左、右各1点,路基中部1点。
精品文档.工程类别:路基工程(一)类别试验检测项目参数 施工检测频率 依据标准检验程序备注 原材料检验土1.颗粒分析2.界限含水率3.最大干密度4.最佳含水量5.CBR 1次/料场/部位(按照路床、路堤区分) JTG F10-2006施工单位按规定频率自检,监理单位按规定频率抽检/岩石 1.单轴抗压强度 1次/料场,有怀疑时随时检测 /原地面土1.颗粒分析2.界限含水率3.最大干密度4.最佳含水量5.天然含水率 至少2处/千米,图纸变化大时,视具体情况增加/土工合成材料1.抗拉强度2.延伸率3.梯形撕裂强度4.顶破强度5.厚度6.单位面积质量7.垂直渗透系数8.土工格栅土工网网孔尺寸 1次/批,每10000㎡㎡为一批 JTG/T D32-2012施工监理单位分别取样并外委/过程质量监控地基承载力必要时JTG D63-2007施工\监理单位可共同检验填土天然含水量 每天使用前 JTG F10-2006施工单位按规定频率自检,监理单位按规定频率抽检/土方路基压实度施工过程中每一压实层每1000㎡至少检验两个点,不足1000㎡时检验2点,必要时根据需要增加检验点数 结构物台背填土压实度每压实层每50㎡不少于1点 JTG/T F50-2011平整度每200m 测2处*10尺 JTG F10-2006土方路基弯沉每一双车道评定路段(不超过1km )测定80-100个点施工、监理单位可共同检验/料源 确定1.在选取土场时,应在上述试验检测参数的基础上增加天然稠度、有机质含量及烧失量的检验2.每个土场所有试验检测参数检验1次,同时注意膨胀土、湿陷性黄土等特殊土的判别和使用3.施工单位通过试验选定土场/石场后,监理单位进行验证试验,并根据试验结果确定土场/市场。
路基填料及压实控制指标一、路基填料1、普通填料1)基床底层:普通填料最大粒径不大于60mm2)基床以下路提:最大粒径小于75mm检验数量:1 x 104m检验一次填料粒径,颗粒级配及细粒土含量,最大干密度、最优含水率。
监理;10%F行检验,且同一土源不少于1次。
2、级配碎石填料1)基床表层:非过渡地段掺入3%水泥,过渡段基床表层掺5%水泥,每一料场检验:洛杉矶磨耗率、硫酸钠溶液浸泡损失率、液限和塑性指数,监理每料场平行检验。
每一工作班检1次粒径级配、黏土及其他杂质含量、大于22.4m m颗粒中带有破碎面颗粒含量。
检验数量:5000用检验1次颗粒级配,最大干密度、最优含水率。
监理;10%F检。
2)过渡段:基床底层范围内掺3%水泥(分过渡段形式),表层:5%水泥每一工作班检1次颗粒级配、针片状含量、软质和易破碎石含量。
检验数量:2000m检验1次颗粒级配,最大干密度、最优含水率。
监理:10%F检。
二、填料压实标准,控制指标1)基床以下路提:检测指标:K30> 110 (细)130 (粗)K > 0.93检验数量:每层检K,6点,距路基边线1米处左右各1点,中间2点;每填高约90cm检K30, 4点,边线2米各1点,中间2点。
监理:10%F检。
2)基床底层:检测指标:K30> 130 (细)150 (粗)Evd >40 K > 0.95检验数量:每层检K6点,边线1m处左右各2点,中间2点;每填高约90cm检Evd、K30各4点,边线2m各1点,中间2点。
监理:10%F检。
3)、基床表层:检测指标:K30> 190 Evd > 55 K > 0.97 检验数量:每层检Evd、K各6点,边线1.5处左右各2点,中间2点;每层检K30 4点,边线1.5m处左右各1点,中间2点。
监理:10%F检。
4)、基床表层以下过渡段:检测指标:K30> 150 Evd >50、K> 0.95 检验数量:每层检K, 3点,距路基边线1m左右各1点,中间1点;每填高约30cm检Evd 3点,中间1点,靠近桥台边缘2点;每填高约60cm检K30 2点,边线2m处左右各1点。
普通铁路路基填料技术要求和检验频率
第1页共3页
1word版本可编辑.欢迎下载支持.
注:备注栏带“*”为铁道部159号文的规定,其他为TB10414-2003的规定。
普通铁路路基填料技术要求和检验频率
第2页共3页
2word版本可编辑.欢迎下载支持.
注:备注栏带“*”为铁道部159号文的规定,其他为TB10414-2003的规定。
普通铁路路基填料技术要求和检验频率
第3页共3页
3word版本可编辑.欢迎下载支持.
注:备注栏带“*”为铁道部159号文的规定,其他为TB10414-2003的规定。
Ⅰ级铁路路基压实标准和检测频率
第1页共2页
4word版本可编辑.欢迎下载支持.
注:备注栏带“*”为铁道部159号文的规定,其他为TB10414-2003的规定。
Ⅰ级铁路路基压实标准和检测频率
第2页共2页
5word版本可编辑.欢迎下载支持.
注:备注栏带“*”为铁道部159号文的规定,其他为TB10414-2003的规定。
Ⅱ级铁路路基压实标准和检测频率
第1页共2页
6word版本可编辑.欢迎下载支持.
注:备注栏带“*”为铁道部159号文的规定,其他为TB10414-2003的规定。
Ⅱ级铁路路基压实标准和检测频率
第2页共2页
7word版本可编辑.欢迎下载支持.
注:备注栏带“*”为铁道部159号文的规定,其他为TB10414-2003的规定。
