万科工程实测实量方案

工程实体实测实量检测指导书一、目的为了改变目前公司管理人员质量意识淡薄，质量控制手段不强，质量通病普遍存在的现象，公司决定实行目前社会上普遍推存的并且行之有效的万科实测实量管理办法。

现制定本公司工程实体实测实量检测指导书。

二、实行时间及检测范围1、本办法从6月25日开始执行，已完部位根据本办法要求检测方法进行100%检测，并在7月5日前报公司工程实体检测科，此后每月25日前项目将本月施工部位要求的实测实量内容进行100%检查，并将数据报送工程实体检测科，次月，实体检测科对项目报表检查内容进行100%复查。

2、项目以及公司实测实量检测范围包括钢筋、混凝土、砌体、抹灰。

钢筋实测实量检测采用钢筋扫描仪，检测内容包括钢筋直径、间距、保护层。

混凝土检测墙体平整度、柱平整度、墙垂直度、柱垂直度、顶板平整度、墙体截面尺寸偏差、柱截面尺寸偏差、顶板标高，顶板平整度、顶板厚度。

砌体检测墙面平整度、墙面垂直度、门窗洞口高宽度、房间方正度。

抹灰检查表面平整度、垂直度、阴阳角方正度、门洞口高宽厚、房间方正度、房间开间、进深、房间净空。

3、项目及公司对每个实测区的混凝土观感、砌体观感、砂浆强度进行感官测视，并进行记录。

包括笔录记录和拍照记录两种方式。

4、项目需对工程实体进行100%实测实量自检，公司对直管项目、分公司所属项目进行实测实量100%复检，事业部对其所属项目进行100%复检，公司对事业部项目进行抽检。

三、基本规定1、项目、公司进行实测实量的操作方法必须按照本办法执行，项目部、公司均按每根柱、每堵墙、每块顶板作为一个实测区，进行100%实测实量，并进行每次检查实测记录。

通过工程实体上下两级检查，促进项目过程控制。

2、项目部须成立以项目经理为首的工程实测实量小组，实测实量小组根据施工进度开展现场实测实量工作。

项目经理应根据实测工作量大的特点，安排和调整实测实量人员。

公司检查时提前1天通知项目部，项目经理、技术负责人、质量员共同参与检查。

、工程概况1.1 总体简介1.2 各单体建筑概况、编制依据主要依据为合同、设计图纸、工程质量施工规范、建筑工程施工质量验收统一标准及北京区域季度评估2016 版实测实量宣讲培训PPT、2016 年实测实量统一指标实施方案初稿0114、北京区域“实测实量”评估标准2.0 （2016 版）、商业实测标准及商业项目评估概述。

2.1 主要规范、标准2. 2 主要标准1. 熟悉和阅读图纸，重点掌握图纸标高、结构尺寸及建筑尺寸；2. 熟悉和阅读万科集团实测实量评估标准，并对实测实量人员进行实测实量培训。

3. 熟悉并掌握各阶段实测实量项目3.1 除底商外区域（1）主体工程墙面平整度；垂直度；顶板水平度（不爆版）（厨卫间除外）；楼板厚度（厨卫间不测楼板厚度）；外门窗洞口尺寸偏差；（2）砌筑工程墙面平整度；垂直度；外门窗洞口尺寸偏差；（3）抹灰工程墙面平整度；垂直度；地面平整度；开间进深；顶板水平度（不爆板）；房间方正度；阴阳角（4）装修工程墙面平整度；垂直度；阴阳角；空鼓；裂缝；瓷砖墙面平整度；瓷砖拼缝高低差；墙面砖3.2 底商区域（1）主体工程墙面平整度；立面垂直度；楼板厚度（厨卫间不测楼板厚度）；（2）砌筑工程墙面平整度；立面垂直度；（3）抹灰工程表面平整度；立面垂直度；阴阳角方正（4）轻质隔墙工程表面平整度；立面垂直度；阴阳角方正4．熟悉并掌握各阶段实测实量项目允许偏差5. 实测实量负责人应每周向技术总工程师汇报现场实测实量结果，每周定期召开实测实量专题会议，总结实测实量偏差较大的区域，及时告知工长重点关注，并组织讨论偏差较大位置的修补方法。

3.2 仪器准备实测实量的好坏直接影响整个工程质量的好坏，而选择合适的测量仪器会让测量工作的进行事半功倍，列表总结本工程实测实量工作所需用到的仪器名称及数量。

四、施工安排4.1 人员安排建立以项目经理为第一负责人，技术总工程师为直接负责人的实测实量管理体系，北京百惠建筑劳务有限公司及武汉东崛建筑劳务有限公司各选派3 名经验丰富的全职实测实量人员，由项目部实测实量负责人直接领导。

实测实量解读万科项目工程实测实量解读第一部分万科质量体系第二部分背景分析第三部分实测实量解读目录万科工程质量管控体系：一、质量线：质量管控拉闸体系：拉闸即停工，制度建立在07年北京公司四季出现拉闸，区域内天津公司与长春公司都出现拉闸停工，拉闸出现系统性质量缺陷质量通病、现场安全文明施工存在重大隐患，现场管理失控，出现重大安全事故。

区域月度质量评估：季度内一次、检查人项目互检（工程与采购）区域复检检查（委托第三方）评估内容：资源保障（总包、监理、供应商）执行标准（质量标准、保温节能、室内环境、安全文明）观感质量（砼，尺寸偏差）通病防治（渗漏、裂缝）评估分级：A风险低、受控好B问题少、潜在风险、可控状态C较大质量风险、潜在风险较高、重点关注（此项集团备案、限期整改跟踪检查拉闸停工）例如：长春某项目。

实测实量（总包方100%、监理单位30%，甲方自查10%。

区域检查第三方检查指导意义:影响总包方、监理方的月度过程评估、指导后期的合作关系、区域内得分评比末位淘汰、拉闸体系的直接依据，停付工程款、扣款、停工。

万科工程质量管控体系：二、技术线：各类质量控制指引措施防渗漏体系、门窗工程技术标准、降板排水技术标准、安全与环保技术标准等万科化标准样板引路措施设置样板区、样板间、样板层作用：对内统一标准、对外宣传推广讨论：总包方考虑，施工区域内设置固定样板区（作为各分项工程样板引路施工的集中区域、能做到长期设置，固定设置，方便参观学习）创优措施学习是一种常态、创优措施作为区域内推广宣传项目的关键点、小措施解决大问题、创优就是创造亮点、要创更要推广。

其中包括（流程创新例如总包与分包的合作管理模式创新，管理办法创新。

技术创新，新做法、新材料、新工艺）1、集团管理思路调整2009年2月3日，集团VK-GC/Q-34《产品质量评估管理办法》颁布，原《项目质量风险和工程管理评估办法》同时废止。

主要内容如下着重突出产品质量的实测实量控制，并将此作为对各区域、一线公司、项目经理部的质量管理工作重点集团每半年对实测质量进行全集团排名，并抄送集团相关部门及区域和一线公司引入产品质量合格率，以数据为依据，规范测量点选择、检测方法、合格率计算公式、产品质量评估报告的等具体操作方法，统一各区域、一线公司的产品质量实测实量的规定动作强调一线公司工程部、项目经理部须设置质量管理专岗1、集团管理思路调整将一些无法进行实测实量的客户关注质量点，转变为质量风险评估指标。

万科实测实量方案引言实测实量是建筑和房地产行业中非常重要的环节之一，它涉及到对于建筑物或土地的实际尺寸、面积、容量等参数的准确测量。

在万科房地产集团，实测实量是开发和设计团队不可或缺的一部分，确保项目的可行性和准确性。

本文将介绍万科实测实量方案的流程和步骤。

流程概述万科实测实量方案主要包括以下几个流程：1.前期准备2.测量设备准备3.实地测量4.数据处理5.结果分析与报告详细步骤1. 前期准备在实测实量之前，需要进行一些前期准备工作：•确定测量目标：明确要测量的项目或区域，例如房屋、土地、建筑物等。

•确定测量范围：根据项目需求确定测量的具体范围和边界。

•掌握相关知识和技能：对实测实量的原理、方法和技术有一定的了解，并具备相关的测量技能。

2. 测量设备准备在进行实地测量之前，需要准备相关的测量设备：•测量仪器：根据实际需求选择合适的测量仪器，例如全站仪、激光测距仪等。

•校准和测试：确保测量仪器的精度和准确性，并进行校准和测试工作。

3. 实地测量实地测量是整个实测实量流程中最重要的一步，它包括以下几个主要步骤：•建立控制点：在测量区域内设置一定数量的控制点，用于后续测量的参考和校正。

•测量数据采集：使用测量仪器对目标进行测量，记录数据，包括距离、角度等。

•数据验证和修正：对采集的数据进行验证和修正，确保数据的准确性和可靠性。

4. 数据处理在完成实地测量后，需要对采集到的数据进行处理和分析：•数据清理：对采集到的数据进行清理，去除异常值和误差。

•数据整理：对清理后的数据进行整理、分类和整合。

•数据计算：根据测量数据和相关公式进行计算，得出所需的参数和结果。

5. 结果分析与报告最后，根据数据处理的结果进行分析和报告：•结果分析：对计算结果进行分析和解释，找出问题和改进的空间。

•结果报告：将分析的结果整理成报告，并向相关团队和部门进行分享和沟通。

报告应包括测量的目标、范围、方法、结果和建议等内容。

总结万科实测实量方案是确保项目可行性和准确性的重要环节。

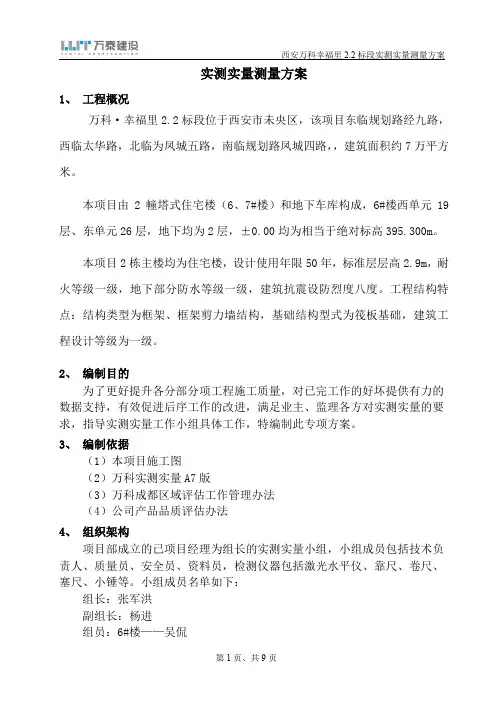

实测实量测量方案1、工程概况万科·幸福里2.2标段位于西安市未央区，该项目东临规划路经九路，西临太华路，北临为凤城五路，南临规划路凤城四路，，建筑面积约7万平方米。

本项目由2幢塔式住宅楼（6、7#楼）和地下车库构成，6#楼西单元19层、东单元26层，地下均为2层，±0.00均为相当于绝对标高395.300m。

本项目2栋主楼均为住宅楼，设计使用年限50年，标准层层高2.9m，耐火等级一级，地下部分防水等级一级，建筑抗震设防烈度八度。

工程结构特点：结构类型为框架、框架剪力墙结构，基础结构型式为筏板基础，建筑工程设计等级为一级。

2、编制目的为了更好提升各分部分项工程施工质量，对已完工作的好坏提供有力的数据支持，有效促进后序工作的改进，满足业主、监理各方对实测实量的要求，指导实测实量工作小组具体工作，特编制此专项方案。

3、编制依据（1）本项目施工图（2）万科实测实量A7版（3）万科成都区域评估工作管理办法（4）公司产品品质评估办法4、组织架构项目部成立的已项目经理为组长的实测实量小组，小组成员包括技术负责人、质量员、安全员、资料员，检测仪器包括激光水平仪、靠尺、卷尺、塞尺、小锤等。

小组成员名单如下：组长：张军洪副组长：杨进组员：6#楼——吴侃7#楼——李志成5、实测实量的工作范围1.承担所承建项目各分项工程的全部实测实量检查工作；2.编制所承建项目的实测实量检查细则，并制定相关质量保证措施及整改措施。

3.土建阶段对项目各施工阶段实施100％的实测实量，建立主体阶段和装饰阶段分户测量档案，并及时将测量结果、整改情况上报监理单位及项目经理部。

4.对项目各施工阶段实施100％的实测实量，分户测量档案，并及时将测量结果、整改情况上报监理单位及项目经理部。

6、实测实量的工作内容、部位、标准7、实测实量方法有效样本点数的记取：无特别说明的，每检查一处，记录一个样本数值，该数据为一个有效样本点数；7.1 混凝土工程墙柱砼表面平整度偏差：任选长边墙两面中的一面作为1个检测区。

万科集团实测实量管理办法产品质量实测实量操作指引（试行）1.目的作为《产品质量评估管理办法（试行）》制度的补充规范产品质量实测过程中的程序、取样方法、测量操作、数据处理等具体步骤和要求。

提供产品质量实测的操作方法，尽可能消除人为操作引起的偏差。

2.适用范围2.1.本指引适用于按《产品质量评估管理办法（试行）》要求，万科集团所有在建工程（自开工至交付完成）项目，包括全资项目以及非全资但万科负责经营管理的项目。

2.2.各一线公司应根据本指引制定本公司实测实量执行细则，明确：施工单位应按分户对分部分项工程的所有实测区进行100%实测实量并建立分户/分层实测档案；监理公司对施工单位实测数据按不低于30%的比例进行复测；项目部及工程部专职质量工程师对监理公司复测数据按不低于50%的比例进行复测；一线公司应将经监理及公司相关部门复测后的实测数据作为对施工单位付款及评估的重要参考依据。

区域及集团进行实测实量时应对一线公司实测数据进行检查核对。

3.取样总则3.1.随机原则：各实测取样的楼栋、楼层、房间、测点等，必须结合当前各标段的施工进度，通过图纸或随机抽样事前确定。

3.2.可追溯原则：对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。

3.3.完整原则：同一分部工程内所有分项实测指标，根据现场情况具备条件的必须全部进行实测，不能有遗漏。

3.4.效率原则：在选取实测套房时，要充分考虑各分部分项的实测指标的可测性，使一套房包括尽可能多的实测指标，以提高实测效率。

4.混凝土结构工程4.1.基本原则4.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层分别作为混凝土结构工程的实测层。

4.1.2.根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。

当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。

4.1.3.当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。

万科产品实测实量操作指引手册《某地产产品实测实量操作指引》目录1.适用范围 (8)2.目的 (9)3.取样总则 (9)4.操作指引具体标准 (10)4.1土建工程 (10)4.1.1混凝土工程 (10)4.1.1.1混凝土工程检查标准引用规范 (10)4.1.1.2截面尺寸偏差（砼结构） (10)4.1.1.3表面平整度（砼结构） (11)4.1.1.4垂直度（砼结构） (12)4.1.1.5顶板水平度极差（砼结构） (13)4.1.1.6楼板厚度偏差（砼结构） (14)4.1.1.7 施工控制线设置（砼结构） (15)4.1.1.8轴线偏差（砼结构）............................ 错误!未定义书签。

4.1.2砌筑工程 (16)4.1.2.1砌筑工程检查标准引用 (16)4.1.2.2表面平整度（砌筑工程） (16)4.1.2.3垂直度（砌筑工程） (17)4.1.2.4方正度（砌筑工程） (18)4.1.2.5外门窗洞口尺寸偏差（砌筑工程） (19)4.1.3抹灰工程 (20)4.1.3.1抹灰工程检查标准依据： (20)4.1.3.2墙体表面平整度（抹灰工程） (21)4.1.3.3墙面垂直度（抹灰工程） (21)4.1.3.4室内净高偏差（抹灰工程） (22)4.1.3.5顶板水平度极差（抹灰工程） (23)4.1.3.6方正度（抹灰工程） (25)4.1.3.7地面表面平整度（抹灰工程） (26)4.1.3.8房间开间/进深偏差（抹灰工程） (27)4.1.3.9户内门洞尺寸偏差（抹灰工程） (28)4.1.3.10外墙窗内侧墙体厚度极差（抹灰工程） (29) 4.1.3.11阴阳角方正（抹灰工程） (30)4.1.3.12地面水平度极差（抹灰工程） (31)4.1.4铝合金门窗安装工程 (32)4.1.4.1铝合金门窗安装工程检查依据： (32)4.1.4.2型材拼缝宽度（门窗工程） (32)4.1.4.3型材拼缝高低差（门窗工程） (33)4.1.4.4门窗框固定（门窗工程） (34)4.1.4.5边框收口与塞缝（门窗工程） (35)4.1.4.6窗框正面垂直度（门窗工程） (36)4.1.5防水工程 (37)4.1.5.1防水工程检查标准依据 (37)4.1.5.2卫生间涂膜厚度（防水工程） (37)4.1.5.3卫生间附加防水层（防水工程） (38)4.1.5.4外门窗边框外表面防水层（防水工程） (40) 4.1.5.5卫生间地漏（防水工程） (42)4.1.5.6地下室防水涂膜（防水工程） (43)4.1.5.7屋面防水涂膜（防水工程） (44)4.1.5.8屋面防水卷材（防水工程） (44)4.1.6防空鼓、防开裂 (45)4.1.6.1砌筑工程 (45)4.1.6.1.1砌体墙电线管暗埋（砌筑工程） (45)4.1.6.1.2砌体墙面给水管暗埋（砌筑工程） (46) 4.1.6.1.3外墙防开裂节点（砌筑阶段） (47)4.1.6.1.4内墙防开裂节点（砌筑工程） (48)4.1.6.2抹灰工程 (49)4.1.6.2.1裂缝/空鼓（抹灰工程） (49)4.1.6.3涂饰工程 (50)4.1.6.3.1裂缝/空鼓（涂饰工程） (50)4.1.6.4饰面砖工程 (51)4.1.6.4.1裂缝/空鼓（墙面饰面砖工程） (51) 4.1.6.4.2裂缝/空鼓（地面饰面砖工程） (52) 4.1.7石材幕墙 (53)4.1.7.1石材幕墙工程检查标准依据： (53) 4.1.7.2幕墙预埋件及钢骨架（石材幕墙） (53) 4.1.7.3石材挂件（石材幕墙） (54)4.1.7.4垂直度（石材幕墙） (54)4.1.7.5幕墙水平度（石材幕墙） (55)4.1.7.6板材立面垂直度（石材幕墙） (55) 4.1.7.7板材上沿水平度（石材幕墙） (56) 4.1.7.8相邻板材板角错位（石材幕墙） (56) 4.1.7.9阴阳角方正（石材幕墙） (56)4.1.7.10接缝直线度（石材幕墙） (57)4.1.7.11接缝高低差（石材幕墙） (57)4.1.8玻璃幕墙工程 (58)4.1.8.1玻璃幕墙工程检查标准依据： (58) 4.1.8.2垂直度（玻璃幕墙） (58)4.1.8.3竖向杆件直线度（玻璃幕墙） (58) 4.1.8.4相邻竖向杆件标高差（玻璃幕墙） (59) 4.1.8.5相邻竖向杆件间距（玻璃幕墙） (59) 4.1.8.6横向杆件水平度（玻璃幕墙） (59) 4.1.8.7相邻横向杆件间距（玻璃幕墙） (60) 4.1.8.8拼缝整体垂直度（玻璃幕墙） (60) 4.2.精装工程 (61)4.2.1涂饰工程 (62)4.2.1.1涂饰工程检查标准依据： (62)4.2.1.2墙面表面平整度（涂饰工程） (62)4.2.1.3墙面垂直度（涂饰工程） (63)4.2.1.4阴阳角方正（涂饰工程） (64)4.2.1.5顶棚（吊顶）水平度极差（涂饰工程） (65) 4.2.2墙面饰面砖工程 (66)4.2.2.1墙面饰面砖工程检查标准依据： (66)4.2.2.2表面平整度（墙面饰面砖工程） (66)4.2.2.3垂直度（墙面饰面砖工程） (67)4.2.2.4阴阳角方正（墙面饰面砖工程） (68)4.2.2.5接缝高低差（墙面饰面砖工程） (69)4.2.2.6墙砖接缝宽度（墙面饰面砖工程） (70) 4.2.2.7瓷砖/石材踢脚线出墙厚度 (71)4.2.3地面饰面砖工程 (71)4.2.3.1地面饰面砖工程检查标准依据： (71)4.2.3.2接缝高低差（地面饰面砖工程） (71)4.2.3.3饰面砖拼缝宽度（地面饰面砖工程） (72) 4.2.3.4踢脚线直线度 (73)4.2.4木饰面工程 (73)4.2.4.1木饰面工程检查标准依据： (73)4.2.4.2多层板基层平整度 (73)4.2.4.3多层板基层垂直度 (74)4.2.4.4面层表面平整度 (74)4.2.4.5面层垂直度 (74)4.2.4.6面层阴阳角方正 (75)4.2.4.7面层接缝高低差 (75)4.2.5软包工程 (76)4.2.5.1软包工程检查标准依据： (76)4.2.5. 2 面层垂直度 (76)4.2.5.3 面层对角线长度偏差 (76)4.2.5.4面层裁口、线条接缝高低差 (77)4.2.6木门及门窗套安装 (77)4.2.6.1木门及门窗套安装工程检查标准依据： (77) 4.2.6.2门套基层板侧面垂直度 (77)4.2.6.3门窗套基层板上口水平度 (78)4.2.6.4门窗套正侧面垂直度 (78)4.2.6.5 门窗套上口水平度 (78)4.2.6.6门窗扇与侧框间留缝 (78)4.2.6.7框与扇、扇与扇接缝高低差 (79)4.2.6.8门扇与地面留缝宽度（留缝） (79)4.2.6.9厨卫门窗与地面留缝宽度 (79)4.2.7收纳 (80)4.2.7.1检查标准依据： (80)4.2.7.2门板水平高低差 (80)4.2.7.3门板缝宽 (80)4.2.7.4柜体与墙面缝隙 (80)4.2.7.5门贴脸与踢脚线间隙 (81)4.2.7.6门板平整度 (81)4.2.7.7门贴脸与墙面缝隙 (81)4.2.8木地板 (82)4.2.8.1木地板工程检查标准依据： (82)4.2.8.2面层平整度 (82)4.2.8.3面层地板水平度 (82)4.2.8.4地板缝隙宽度 (82)4.2.8.5地板接缝高低差 (83)4.2.8.6踢脚线上口直线度 (83)4.2.8.7踢脚线与面层间隙 (84)4.3.机电工程（户内） (84)4.3.1给排水【GB50242-2002】 (84)4.3.1.1座便预留排水管孔距偏差（毛坯） (84) 4.3.1.2洁具标高的安装 (85)4.3.1.3排水管阻火圈设置 (85)4.3.1.4.给水截止阀、淋浴器、水嘴的安装 (85)4.3.2电气安装【GB50303-2002。
