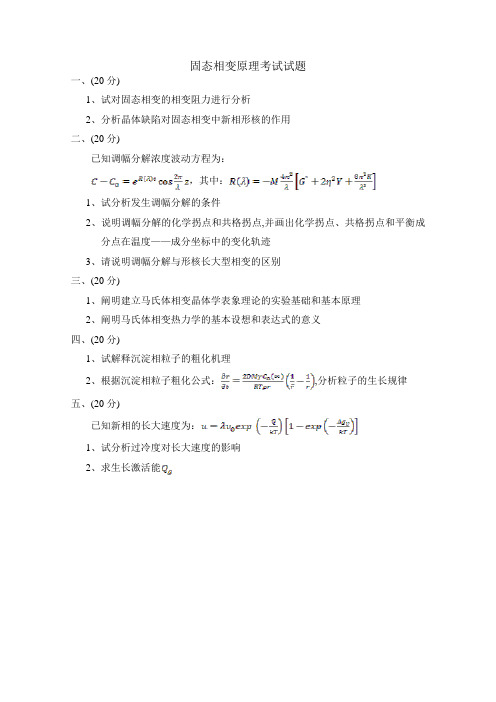

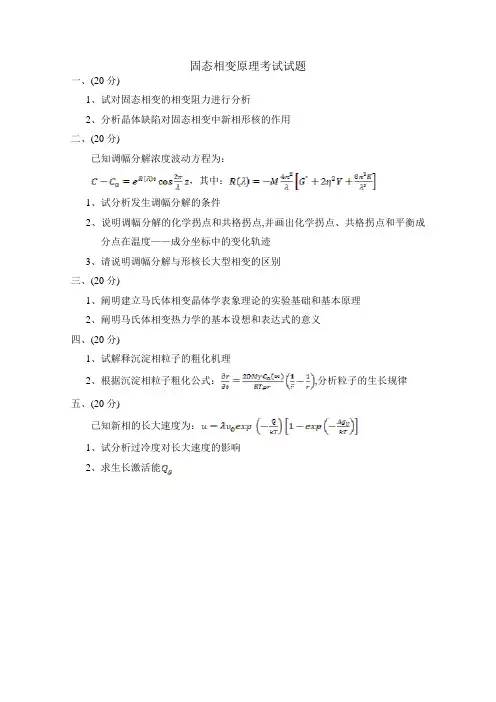

北科大《固态相变》12道练习题

固态相变原理考试试题
一、(20分)
1、试对固态相变的相变阻力进行分析
2、分析晶体缺陷对固态相变中新相形核的作用
二、(20分)
已知调幅分解浓度波动方程为：
，其中：
1、试分析发生调幅分解的条件
2、说明调幅分解的化学拐点和共格拐点,并画出化学拐点、共格拐点和平衡成
分点在温度——成分坐标中的变化轨迹
3、请说明调幅分解与形核长大型相变的区别
三、(20分)
1、阐明建立马氏体相变晶体学表象理论的实验基础和基本原理
2、阐明马氏体相变热力学的基本设想和表达式的意义
四、(20分)
1、试解释沉淀相粒子的粗化机理
2、根据沉淀相粒子粗化公式：,分析粒子的生长规律
五、(20分)
已知新相的长大速度为：
1、试分析过冷度对长大速度的影响
2、求生长激活能。

固态相变原理考试试题一、(20分)1、试对固态相变地相变阻力进行分析固态相变阻力包括界面能和应变能,这是由于发生相变时形成新界面,比容不同都需要消耗能量.（1）界面能：是指形成单位面积地界面时,系统地赫姆霍茨自由能地变化值.与大小和化学键地数目、强度有关.共格界面地化学键数目、强度没有发生大地变化,最小；半共格界面产生错配位错,化学键发生变化,次之；非共格界面化学键破坏最厉害,最大.（2）应变能①错配度引起地应变能（共格应变能）：共格界面由错配度引起地应变能最大,半共格界面次之,非共格界面最小.②比容差引起地应变能（体积应变能）：和新相地形状有关,,球状由于比容差引起地应变能最大,针状次之,片状最小.2、分析晶体缺陷对固态相变中新相形核地作用固相中存在各种晶体缺陷,如空位、位错、层错、晶界等,如果在晶体缺陷处形核,随着核地形成,缺陷将消失,缺陷地能量将给出一供形核需要,使临界形核功下降,故缺陷促进形核.（1）空位：过饱和空位聚集,崩塌形成位错,能量释放而促进形核,空位有利于扩散,有利于形核.（2）位错：①形成新相,位错线消失,会释放能量,促进形核②位错线不消失,依附在界面上,变成半共格界面,减少应变能.③位错线附近溶质原子易偏聚,形成浓度起伏,利于形核.④位错是快速扩散地通道.⑤位错分解为不全位错和层错,有利于形核.Aaromon总结：刃型位错比螺型位错更利于形核；较大柏氏矢量地位错更容易形核；位错可缠绕,割阶处形核；单独位错比亚晶界上位错易于形核；位错影响形核,易在某些惯习面上形成.（3）晶界：晶界上易形核,减小晶界面积,降低形核界面能二、(20分)已知调幅分解1、试分析发生调幅分解地条件只有当R（λ）＞0,振幅才能随时间地增长而增加,即发生调幅分解,要使R（λ）＞0,得且. 令R（λ）=0得λc—临界波长,则λ＜λc时,偏聚团间距小,梯度项很大,R（λ）＞0,不能发生；λ＞λc时,随着波长增加,下降,易满足,可忽略梯度项,调幅分解能发生.2、说明调幅分解地化学拐点和共格拐点,并画出化学拐点、共格拐点和平衡成分点在温度——成分坐标中地变化轨迹化学拐点：当G”=0时.即为调幅分解地化学拐点；共格拐点：当G”+2η2Y=0时为共格拐点,与化学拐点相比共格拐点地浓度范围变窄了,温度范围也降低了.3、请说明调幅分解与形核长大型相变地区别调幅分解与形核长大型相变地区别调幅分解形核长大型变形成分连续变化,最后达到平衡始终保持平衡,不随时间变化相界面开始无明显相界面,最后才变明显始终都有明显地相界面组织形态两相大小分布规则,组织均匀,不呈球状大小不一,分布混乱,常呈球状,组织均匀性差结构结构与母相一致,成分与母相不同结构、成分均不同三、(20分)1、阐明建立马氏体相变晶体学表象理论地实验基础和基本原理（1）实验基础1 / 32 /3 ① 在宏观范围内,惯习面是不应变面（不转变、不畸变）；② 在宏观范围内,马氏体中地形状变形是一个不变平面应变；③ 惯习面位向有一定地分散度（指不同片、不同成分地马氏体）；④在微观范围内,马氏体地变形不均匀,内部结构不均匀,有亚结构存在（片状马氏体为孪晶,板条马氏体为位错）.（2）基本原理在实验基础上,提出了马氏体晶体学表象理论,指出马氏体相变时所发生地整个宏观应变应是下面三种应变地综合：① 发生点阵应变（Bain 应变）,形成马氏体新相地点阵结构.但是Bain 应变不存在不变平面,不变长度地矢量是在圆锥上,所以要进行点阵不变切变.② 简单切边,点阵不变非均匀切变,在马氏体内发生微区域变形,不改变点阵类型,只改变形状,通过滑移、孪生形成无畸变面.③ 刚体转动,①②得到地无畸变地平面转回到原来地位置去,得到不畸变、不转动地平面.用W-R-L 理论来表示：P 1=RPB,P 1为不变平面应变地形状变形,B 为Bain 应变、用主轴应变来表示,R 为刚体转动、可以用矩阵来表示,P 为简单应变.2、阐明马氏体相变热力学地基本设想和表达式地意义答：基本设想：马氏体相变先在奥氏体中形成同成分地体心核胚,然后体心核胚再转变为马氏体M.所以马氏体相变自由能表达式为：M M G G G γγαα→→→∆=∆+∆,式中：① M G γ→∆表示奥氏体转变为马氏体地自由能差.,此时温度为Ms 温度.② G γα→∆表示母相中形成同成分地体心核胚时地自由能变化,定义为T 0温度γ与α地平衡温度,,为T<T 0时,产生核胚地温度.③ M G α→∆表示体心核胚转变为马氏体M 而引起地自由能变化.消耗于以下几个方面：切变能（进行不变平面切变、改变晶体结构和形状地能量）；协作形变能（周围地奥氏体产生形变地能量）；膨胀应变能（由于比容变化而致）；存储能（形成位错地应变能、形成孪晶地界面能）；其他（表面能、缺陷能、能量场地影响等）.四、(20分)1、试解释沉淀相粒子地粗化机理由Gibbs-Thompson 定理知,在半径为r 地沉淀相周围界面处母相成分表达式： 2()()(1)m V C r C RTr αασ=∞-当沉淀相越小,其中每个原子分到地界面能越多,因此化学势越高,与它处于平衡地母相中地溶质原子浓度越高. 即：C （r 2）> C(r 1) .由此可见在大粒子r 1和小粒子r 2之间地基体中存在浓度梯度,因此必然有一个扩散流,在浓度梯度地作用下,大粒子通过吸收基体中地溶质而不断长大,小粒子则要不断溶解、收缩,放出溶质原子来维持这个扩散流.所以出现了大粒子长大、小粒子溶解地现象. 需要画图辅助说明！2、根据沉淀相粒子粗化公式：,分析粒子地生长规律（奥斯瓦尔德熟化）①当时,r=r ,rt ∂∂=0粒子不长大；②当时,r <r ,rt ∂∂<0小粒子溶解；③当时,r>r ,rt ∂∂>0粒子长大；④当时,r=2r ,rt ∂∂最大,长大最快；⑤长大过程中,小粒子溶解,大粒子长大,粒子总数减小,r 增加,更容易满足②,小粒子溶解更快；⑥温度T 升高,扩散系数D 增大,使rt ∂∂增大.所以当温度升高,大粒子长大更快, 小粒子溶解更快.五、(20分)已知新相地长大速度为：1、 试分析过冷度对长大速度地影响过冷度很小,∆gv 很小,∆gv 随过冷度地增加而增加,∆gv 越小长大速率越大,表明：长大速度u 与过冷度或者成正比,也就是当T 下降,过冷度增大,上升,长大速度u 增大.（1） 过冷度很很大,∆gv/kT 很大,exp(-∆gv/kT)→0,此时,温度越高长大速率越大,2、 求生长激活能过冷度很大时,exp(-∆gv/kT)→0,公式转化为0e x p ()Q kT μλν=-3 / 3 两边取对数,0exp()Q kT μλν=-则(ln )(1/)d Q K d T μ=-则为单个原子地扩散激活能,再乘以阿伏加德罗常数N 0,得生长激活能.。

固态相变原理考试试题一、(20分)1、试对固态相变地相变阻力进行分析固态相变阻力包括界面能和应变能,这是由于发生相变时形成新界面,比容不同都需要消耗能量.（1）界面能：是指形成单位面积地界面时,系统地赫姆霍茨自由能地变化值.与大小和化学键地数目、强度有关.共格界面地化学键数目、强度没有发生大地变化,最小；半共格界面产生错配位错,化学键发生变化,次之；非共格界面化学键破坏最厉害,最大.（2）应变能①错配度引起地应变能（共格应变能）：共格界面由错配度引起地应变能最大,半共格界面次之,非共格界面最小.②比容差引起地应变能（体积应变能）：和新相地形状有关,,球状由于比容差引起地应变能最大,针状次之,片状最小.2、分析晶体缺陷对固态相变中新相形核地作用固相中存在各种晶体缺陷,如空位、位错、层错、晶界等,如果在晶体缺陷处形核,随着核地形成,缺陷将消失,缺陷地能量将给出一供形核需要,使临界形核功下降,故缺陷促进形核.（1）空位：过饱和空位聚集,崩塌形成位错,能量释放而促进形核,空位有利于扩散,有利于形核.（2）位错：①形成新相,位错线消失,会释放能量,促进形核②位错线不消失,依附在界面上,变成半共格界面,减少应变能.③位错线附近溶质原子易偏聚,形成浓度起伏,利于形核.④位错是快速扩散地通道.⑤位错分解为不全位错和层错,有利于形核.Aaromon总结：刃型位错比螺型位错更利于形核；较大柏氏矢量地位错更容易形核；位错可缠绕,割阶处形核；单独位错比亚晶界上位错易于形核；位错影响形核,易在某些惯习面上形成.（3）晶界：晶界上易形核,减小晶界面积,降低形核界面能二、(20分)已知调幅分解1、试分析发生调幅分解地条件只有当R（λ）＞0,振幅才能随时间地增长而增加,即发生调幅分解,要使R（λ）＞0,得且. 令R（λ）=0得λc—临界波长,则λ＜λc时,偏聚团间距小,梯度项很大,R（λ）＞0,不能发生；λ＞λc时,随着波长增加,下降,易满足,可忽略梯度项,调幅分解能发生.2、说明调幅分解地化学拐点和共格拐点,并画出化学拐点、共格拐点和平衡成分点在温度——成分坐标中地变化轨迹化学拐点：当G”=0时.即为调幅分解地化学拐点；共格拐点：当G”+2η2Y=0时为共格拐点,与化学拐点相比共格拐点地浓度范围变窄了,温度范围也降低了.3、请说明调幅分解与形核长大型相变地区别1、阐明建立马氏体相变晶体学表象理论地实验基础和基本原理（1）实验基础1 / 32 /3 ① 在宏观范围内,惯习面是不应变面（不转变、不畸变）；② 在宏观范围内,马氏体中地形状变形是一个不变平面应变；③ 惯习面位向有一定地分散度（指不同片、不同成分地马氏体）；④ 在微观范围内,马氏体地变形不均匀,内部结构不均匀,有亚结构存在（片状马氏体为孪晶,板条马氏体为位错）.（2）基本原理在实验基础上,提出了马氏体晶体学表象理论,指出马氏体相变时所发生地整个宏观应变应是下面三种应变地综合：① 发生点阵应变（Bain 应变）,形成马氏体新相地点阵结构.但是Bain 应变不存在不变平面,不变长度地矢量是在圆锥上,所以要进行点阵不变切变.② 简单切边,点阵不变非均匀切变,在马氏体内发生微区域变形,不改变点阵类型,只改变形状,通过滑移、孪生形成无畸变面.③ 刚体转动,①②得到地无畸变地平面转回到原来地位置去,得到不畸变、不转动地平面.用W-R-L 理论来表示：P 1=RPB,P 1为不变平面应变地形状变形,B 为Bain 应变、用主轴应变来表示,R 为刚体转动、可以用矩阵来表示,P 为简单应变.2、阐明马氏体相变热力学地基本设想和表达式地意义答：基本设想：马氏体相变先在奥氏体中形成同成分地体心核胚,然后体心核胚再转变为马氏体M.所以马氏体相变自由能表达式为：M M G G G γγαα→→→∆=∆+∆,式中：① M G γ→∆表示奥氏体转变为马氏体地自由能差.,此时温度为Ms 温度.② G γα→∆表示母相中形成同成分地体心核胚时地自由能变化,定义为T 0温度γ与α地平衡温度,,为T<T 0时,产生核胚地温度.③ MG α→∆表示体心核胚转变为马氏体M 而引起地自由能变化.消耗于以下几个方面：切变能（进行不变平面切变、改变晶体结构和形状地能量）；协作形变能（周围地奥氏体产生形变地能量）；膨胀应变能（由于比容变化而致）；存储能（形成位错地应变能、形成孪晶地界面能）；其他（表面能、缺陷能、能量场地影响等）.四、(20分)1、试解释沉淀相粒子地粗化机理由Gibbs-Thompson 定理知,在半径为r 地沉淀相周围界面处母相成分表达式： 2()()(1)m V C r C RTr αασ=∞-当沉淀相越小,其中每个原子分到地界面能越多,因此化学势越高,与它处于平衡地母相中地溶质原子浓度越高. 即：C （r 2）> C(r 1) .由此可见在大粒子r 1和小粒子r 2之间地基体中存在浓度梯度,因此必然有一个扩散流,在浓度梯度地作用下,大粒子通过吸收基体中地溶质而不断长大,小粒子则要不断溶解、收缩,放出溶质原子来维持这个扩散流.所以出现了大粒子长大、小粒子溶解地现象. 需要画图辅助说明！2、根据沉淀相粒子粗化公式：,分析粒子地生长规律（奥斯瓦尔德熟化）①当时,r=r ,rt ∂∂=0粒子不长大；②当时,r <r ,r t ∂∂<0小粒子溶解；③当时,r>r ,r t ∂∂>0粒子长大；④当时,r=2r ,r t ∂∂最大,长大最快；⑤长大过程中,小粒子溶解,大粒子长大,粒子总数减小,r 增加,更容易满足②,小粒子溶解更快；⑥温度T 升高,扩散系数D 增大,使rt ∂∂增大.所以当温度升高,大粒子长大更快, 小粒子溶解更快.五、(20分)已知新相地长大速度为：1、 试分析过冷度对长大速度地影响过冷度很小,∆gv 很小,∆gv 随过冷度地增加而增加,∆gv 越小长大速率越大,表明：长大速度u 与过冷度或者成正比,也就是当T 下降,过冷度增大,上升,长大速度u 增大.（1） 过冷度很很大,∆gv/kT 很大,exp(-∆gv/kT)→0,此时,温度越高长大速率越大,2、 求生长激活能过冷度很大时,exp(-∆gv/kT)→0,公式转化为0exp()Q kT μλν=-3 / 3 两边取对数,0exp()Q kT μλν=-则(ln )(1/)d Q K d T μ=-则为单个原子地扩散激活能,再乘以阿伏加德罗常数N 0,得生长激活能.。

相变原理习题一、选择题1、使TTT曲线左移的因素有___________ 。

A 增加亚共析钢中含碳量B 提高钢中含钨量C 增加钢中含铜量D 使奥氏体产生塑性变形2、能使钢中马氏体转变开始温度（Ms）升高的因素有__________ 。

A 降低含Ni钢中的Ni含量B 降低钢中含碳量C 增大冷却速度D 提高加热温度3、高碳马氏体的形貌特征及亚结构是__________ 。

A 板条状及位错B 凸透镜状及位错C 凸透镜状及孪晶4、加热时Fe3C全部溶入A的温度是__________ 。

A A c1B A c3C A ccm5、上贝氏体贝氏体的强度，韧性下贝氏体。

A 高于优于B 高于不如C 低于优于D 低于不如6、中碳钢淬火后高温回火，可获得优良的综合机械性能。

又称为。

A 固溶处理B 调质C 热稳定化D 时效7、出现了高温回火脆性后，如重新加热到650℃以上，然后快冷至室温，消除脆化。

在脆化消除后，再在450 650℃加热快冷再发生脆化。

A 可可B 可不C 不可可D 不可不8、W18Cr4V在560℃回火后，在冷却过程中在250℃稍作停留，残余奥氏体将不再转变为马氏体，这一过程称为。

A 催化B 相变C 逆转变D 稳定化9.奥氏体核的长大是依靠____的扩散, 奥氏体(A)两侧界面向铁素体(F)及渗碳体(C)推移来进行的.(a)铁原子 (b)碳原子 (c)铁碳原子 (d)溶质原子10.亚共析钢在A C3下加热后的转变产物为___.(a) F (b) A (c) F+A (d) P+F11.提高钢中马氏体转变开始点（Ms）的因素有__________ 。

(a) 降低含Ni钢中的Ni含量 (b) 降低钢中含碳量 (c) 增加冷却速度 (d) 提高奥氏体化温度12.低碳马氏体的形貌特征及亚结构是__________ 。

(a) 板条状及位错 (b) 凸透镜状及位错 (c) 凸透镜状及孪晶13.共析钢在奥氏体的连续冷却转变产物中，不可能出现的组织是__________ 。

固态相变试卷一、选择题(单项选择) 每题2分，共30分1、在A,B 两组元组成的置换固溶体中，若r a >r b ，两组元的热力学因子F A 1+⎧⎨⎩⎫⎬⎭d d X AA ln ln γ和 FB 1+⎧⎨⎩⎫⎬⎭d d X BB ln ln γ之间的关系是： A) F A >F BB) F A <F B C) F A =F B D) 无确定的数量关系 2、Kirkendall 反应发生在A) 置换固溶体 B) 间隙固溶 C) 纯金属 D) 稳定化合物3、由于扩散而引起的点阵平面迁移的方向A) 和A(大半径)原子扩散方向一致 B) 和B(小半径)原子扩散方向一致C) 和空位流方向一致 D) 和空位流方向相反4、晶界作为高扩散率通道的作用和A) 温度有关，温度越高晶界作用越明显B) 温度有关，温度越高晶界作用越不明显C) 溶质浓度有关，浓度越高晶界作用越明显D) 溶质浓度有关，浓度越高晶界作用越不明显5、非稳定扩散和稳定扩散的区别在于A) 稳定扩散是间隙扩散，非稳定扩散是置换扩散B) 稳定扩散是间隙扩散，非稳定扩散是互换扩散C) 稳定扩散时扩散系数和浓度有关，非稳定扩散时扩散系数和浓度无关D) 稳定扩散时浓度和时间无关，非稳定扩散时浓度随时间变化6、小角度扭转晶界和倾转晶界的区别是A) 倾转晶界的转动轴和晶面垂直，扭转晶界转动轴和晶面平行B) 倾转晶界由两组螺位错交叉组成，扭转晶界由一组刃位错组成C) 倾转晶界由混合位错组成，扭转晶界由一组刃位错组成D) 倾转晶界由一组平行刃位错组成，扭转晶界由一组交错的螺位错组成7、多晶体中每段晶界上必须作用有大小等于F r =∂∂θr的扭距项，才能维持晶界不动。

那么多晶体平衡时，不同晶界的扭矩项是靠A) 晶界热激活提供 B) 晶界的相互作用提供C) 晶界上的第二相提供 D) 晶界上的杂质原子提供8、再结晶的驱动力和晶粒长大的驱动力A) 相同，因为是同一过程的两个阶段B) 相同，因为它们的驱动力都是减少系统界面能C) 不同，因为再结晶驱动力是消除晶粒中的应变能，而晶粒长大是减少界面能D) 不同，因为再结晶的驱动力是减少晶粒的界面能，而晶粒长大是减少体积自由能9、若α+β两相合金中，α和β之间是K-S 位相关系，则α/β相界是A) 完全共格界面 B) 由小台阶组成的复杂半共格界面C) 由小台阶组成的非共格界面 D) 平直的半共格界面10、Al-Ag 系中GP 区是球状，而Al-Cu 系中GP 区是层状，这是因为A) Al-Ag 系中GP 区错配度δ为正值, Al-Cu 系中GP 区错配度δ为负值B) Al-Ag 系中GP 区错配度δ<5%, Al-Cu 系中GP 区错配度δ>5%C) Al-Ag系中GP区错配度δ>1%, Al-Cu系中GP区错配度δ<1%D) Al-Ag系中GP区错配度δ>5%, Al-Cu系中GP区错配度δ<7%11、滑动界面和非滑动界面的主要区别是A) 滑动界面两侧两相结构相同，非滑动界面两侧两相结构不同B) 滑动界面两侧两相成分相同，滑动界面两侧两相成分不同C) 滑动界面上位错可沿界面运动，非滑动界面上位错不可沿界面运动D) 滑动界面一侧的位错可沿和界面相交的滑移面运动至界面另一侧，而非滑动界面上的位错只能沿界面运动12、若相变是扩散控制，则A) 相界迁移率很高，相变驱动力很小B) 相界迁移率很低，相变驱动力很高C) 相界迁移率和相变驱动力都很高D) 相界迁移率和相变驱动力都很小13、若以界面迁移将相变分类，则A) 马氏体相变是扩散控制长大B) 珠光体转变是界面控制长大C) 有序化转变是扩散控制长大D) 块状转变(massive)是界面控制长大14、形核驱动力和相变驱动力之间的关系是A) 形核驱动力大于相变驱动力B)形核驱动力小于相变驱动力C) 均匀形核驱动力小于相变驱动力，非均匀形核驱动力大于相变驱动力D) 均匀形核驱动力大于相变驱动力，非均匀形核驱动力小于相变驱动力15、在fcc晶体中，hcp沉淀容易在层错上形核是因为A) 层错形核的|∆Gd|大B) 层错形核的|∆Gv|大C) 层错形核的|∆Gs|小D) 层错形核的γ(界面能)小16、Au-Cu合金中盘状GP区的盘面垂直与100方向是因为A) 100方向是密排方向B) 100方向上原子间距最大C) 100方向上基体和GP区共格D) 100方向上基体和GP区不共格17、GP区的形成速率和A) 固溶处理温度有关，处理温度越高，GP区形成速率越高B) 时效处理温度有关，处理温度越高，GP区形成速率越高C) 淬火介质温度有关，介质温度越高，GP区形成速率越高D) 基体晶粒大小有关，晶粒越小，GP区形成速率越高18、化学调幅和共格调幅相比A) 化学调幅要求的过冷度大，成分范围宽B) 共格调幅要求的过冷度大，成分范围宽C) 共格调幅要求的过冷度大，成分范围窄D) 化学调幅要求的过冷度大，成分范围窄19、在钢中加入的合金元素中A) 铁素体稳定化元素不能提高淬透性，因为它提高共析转变温度B) 奥氏体稳定化元素不能提高淬透性，因为相变时碳不重新分配C) 只有碳化物形成元素能提高淬透性D) 上述三种元素均能提高钢的淬透性20、珠光体的生长速率和最小层间距A) 都和∆T有关，随∆T增加生长速率减小，最小层间距增大B) 都和∆T无关C) 都和∆T有关，随∆T增加生长速率增大，最小层间距减小D) 都和∆T有关，随∆T增加生长速率和最小层间距都增大21、在Cu-Zn系中，某一成分的合金，在高温时平衡组织是单一β相，室温平衡组织是单一α相，设在冷却过程中α从β中脱溶的驱动力为∆G p，发生块状沉淀的驱动力是∆G m1发生马氏体转变的驱动力是∆G m2，则这三者之间的关系是A) ∆G p <∆G m2 <∆G m1 B) ∆G p <∆G m1 <∆G m2C) ∆G m1 <∆G m2 <∆G p D) ∆G m2 <∆G p <∆G m122、对于存在无序－有序转变的合金中，若反向畴界越多，则A) 系统的自由能G越高B) 系统发生无序－有序转变时的∆H变化越大C) 系统的自由能G越小D) 系统发生无序－有序转变时的∆H变化越小23、属于均匀形核的相变过程有A) GP区沉淀B) 马氏体相变C) 块状转变D) 无序有序转变24、位错在马氏体相变中的作用是A) 提高形核驱动力B) 降低形核势垒C) 减少马氏体/奥氏体界面能D) 降低应变能二、什么类型的扩散过程会伴随点阵平面的迁移，从晶体学模型说明为什么会发生点阵平面的迁移(可以用图解说明)，并由此推导迁移速率和Darken方程。

♥第一章♥1.同素异构转变：纯金属在温度和压力改变时，由一种晶体结构转变为另一种晶体结构的过程。

多形性转变：在固溶体中发生的同素异构转变。

2.平衡脱溶沉淀：在缓慢冷却条件下，由过饱和固溶体中析出过剩相的过程。

3.调幅分解：某些合金在高温下具有均匀单相固溶体，但冷却到某一温度范围时可分解成为与原固溶体结构相同但成分不同的两个威区的转变。

4.金属固态相变的主要特点共格界面（两相在界面上的原子可以一对一的相互匹配）①相界面半共格界面（两相原子在界面上部分的保持匹配，刃型位错）非共格界面（两相原子在界面上不再保持匹配关系）②位向关系与惯习面一般来说，当新相与母相之间为共格或半共格界面时必然存在一定的位向关系；若无一定的位向关系，则两相界面必定为非共格界面。

但反过来，有时两相之间虽然存在一定的位向关系，但未必都具有共格或半共格界面，这可能是在新相长大过程中其界面的共格或半共格性已遭破坏所致。

③弹性应变能新相与母相的比容差应变能+共格应变能（共格界面半共格界面非共格界面，降低）④过渡相的形成当稳定的新相与母相的晶体结构相差较大时，两者之间只能形成高能量的非共格界面因界面能对形核的阻碍作用很大，并且非共格界面的界面能和形核功均较大，此时，母相不直接转变成自由能较低的稳定新相，而是先形成晶体结构和成分与母相比较接近，自由能比母相稍低些的亚稳定的过渡相。

⑤晶体缺陷的影响对固态相变起促进作用（1°在位错线上形核时，新相出现部位的位错线消失，位错中心的畸变能得到释放，从而使系统自由能降低。

这部分被释放的能量可作为克服形成新相界面和相变应变=所需的能量，从而使相变加速。

2°新相形成时位错本身不消失，依附在新相界面上，构成半共格界面的一部分，降低系统自由能。

）⑥原子的扩散过冷度增大，相变驱动力增大，相变速率增大。

当过冷度增大到一定程度，原子扩散能力下降，相变速度减慢。

5.金属固态相变形核的阻力驱动力①界面能新旧两相的自由能差②弹性应变能6.为什么在晶体缺陷上优先形核？①结构起伏：缺陷处原子排列不整齐，溶质原子易从母相向新相转移，利于形核②成分起伏：缺陷处，溶质原子浓度差大，有利于获得形核需要的浓度，形核容易③能量起伏;晶体缺陷所储存的能量可降低形核功，容易形核7.影响TTT图的因素亚共析钢—ωc↑，C曲线右移；过共析钢—ωc↑，C曲线左移①含碳量ωc↑，Ms、Mf点下降亚共析钢—多一条先共析铁素体线过共析钢—多一条先共析渗碳体线②合金元素除Co和Al外的合金元素均使TTT曲线右移（即增加过冷A的稳定性）A的晶粒度：越小，C曲线左移，即转变越快；对M转变。

1. 从热力学角度分析固态相变的主要特征并与液固相变进行比较。

答：从热力学角度来说，固态相变与液固相变相比，一些规律是相同的，其共同点是：相变驱动力都是新旧两相之间的自由能差；相变都包含形核与长大两个基本的过程。

而二者在相变特点上的区别在于固态相变的母相为固体，其具有确定形状、有较高切变强度、内部原子按点阵规律排列，并且不同程度地存在着成分不均匀的结构缺陷。

相变以晶体为母相，必然与液固相变相比存在一系列新的特征。

具体变现在以下几方面：(1) 相变驱动力来源于两相自由能之差，差值越大，越有利于转变的进行。

相变阻力大 固态相变与固液相变相比，相变阻力更大是因为多出了一项应变能和扩散更难进行。

(2) 新相晶核与母相之间存在一定的晶体学位向关系；新相的某一晶面和晶向分别与母相的某一晶面、晶向平行。

(3) 惯习现象：新相沿特定的晶向在母相特定晶面上形成( 沿应变能最小的方向和界面能最低的界面 )。

通过降低界面能和应变能而减小相变阻力是惯习现象出现的原因。

(4) 母相晶体缺陷促进相变：固态金属中存在各种晶体缺陷，如位错、空位、晶界和亚晶界等。

母相中存在缺陷，由于缺陷周围有晶格畸变，自由能较高，在此处形成同样大小的晶核比其他区域获得更大的驱动力，新相晶核往往优先在这些缺陷处形成。

母相晶粒越细小，晶界越多，晶内缺陷越多，形核率越高，转变速度越快。

(5) 易出现过渡相：过渡相是一种亚稳定相，其成分和结构介于新相和母相之间。

因为固态相比阻力大，原子扩散困难，尤其是当转变温度较低，新、旧相成分相差较远时，难以形成稳定相。

过渡相是为了克服相变阻力而形成的一种协调性的中间转变产物。

通常是现在母相中形成与母相成分接近的过渡相，然后在一定条件下由过渡相逐渐转变为自由能最低的稳定相。

界面能增加额外弹性应变能：比体积差 扩散困难（新、旧相化学成分不同时）2. 结合综合转变动力学曲线，从进行条件，组织形态特征，精细结构，相变机制，力学性能及其实际应用等方面，对比性的分析钢中的固态相变。

固态相变原理测验试题+答案--————--———-——---————-——-————--— 作者： —————————————-——-—-——-—-——-—--—— 日期：固态相变原理考试试题一、（20 分) 1、试对固态相变的相变阻力进行分析 固态相变阻力包括界面能和应变能，这是由于发生相变时形成新界面,比容不同都需要消耗能量。

界面能 ：是指形成单位面积的界面时，系统的赫姆霍茨自由能的变化值。

与大小和化学键的数目、强度有关。

为表面张力，为偏摩尔自由能， 为由于界面面积改变而引起的晶粒内部自由能变化 （1） 共格界面的化学键数目、强度没有发生大的变化，σ最小;半共格界面产生错配位错，化学键发生变化，σ次之；非共格界面化学键破坏最厉害，σ最大. （2） 应变能 ① 错配度引起的应变能（共格应变能）：共格界面由错配度引起的应变能最大，半共格界面次之，非共格界面最小。

② 比容差引起的应变能(体积应变能）：和新相的形状有关,,球状由于比容差引起的应变能最大，针状次之，片状最小。

2、分析晶体缺陷对固态相变中新相形核的作用固相中存在各种晶体缺陷，如空位、位错、层错、晶界等,如果在晶体缺陷处形核，随着核的形成，缺陷将消失，缺陷的能量将给出一供形核需要,使临界形核功下降，故缺陷促进形核。

（1） 空位:过饱和空位聚集，崩塌形成位错,能量释放而促进形核,空位有利于扩散，有利于形核。

（2） 位错：①形成新相，位错线消失，会释放能量,促进形核②位错线不消失，依附在界面上，变成半共格界面，减少应变能。

③位错线附近溶质原子易偏聚,形成浓度起伏，利于形核。

④位错是快速扩散的通道.⑤位错分解为不全位错和层错，有利于形核。

Aaromon 总结：刃型位错比螺型位错更利于形核;较大柏氏矢量的位错更容易形核;位错可缠绕,割阶处形核；单独位错比亚晶界上位错易于形核；位错影响形核,易在某些惯习面上形成.（3)晶界：晶界上易形核，减小晶界面积,降低形核界面能二、（20 分） 已知调幅分解浓度波动方程为:1、试分析发生调幅分解的条件，其中:只有当 R（λ）＞0，振幅才能随时间的增长而增加，即发生调幅分解，要使 R（λ)＞0，得 G”＜0 且｜ G”｜＞2η2Y+8π2k/λ2 令 R(λ）=0 得 λc—临界波长，则 λ＜λc 时，偏聚团间距小，梯度项 8π2k/λ2 很大，R（λ）＞0，不能发生；λ＞λc 时,随着波长增加，8π2k/λ2 下降,易满足| G”| ＞2η2Y+8π2k/λ2，可忽略梯度项，调幅分解能发生。

1. 从热力学角度分析固态相变的主要特征并与液固相变进行比较。

答：从热力学角度来说，固态相变与液固相变相比，一些规律是相同的，其共同点是：相变驱动力都是新旧两相之间的自由能差；相变都包含形核与长大两个基本的过程。

而二者在相变特点上的区别在于固态相变的母相为固体，其具有确定形状、有较高切变强度、内部原子按点阵规律排列，并且不同程度地存在着成分不均匀的结构缺陷。

相变以晶体为母相，必然与液固相变相比存在一系列新的特征。

具体变现在以下几方面：(1) 相变驱动力来源于两相自由能之差，差值越大，越有利于转变的进行。

相变阻力大 固态相变与固液相变相比，相变阻力更大是因为多出了一项应变能和扩散更难进行。

(2) 新相晶核与母相之间存在一定的晶体学位向关系；新相的某一晶面和晶向分别与母相的某一晶面、晶向平行。

(3) 惯习现象：新相沿特定的晶向在母相特定晶面上形成( 沿应变能最小的方向和界面能最低的界面 )。

通过降低界面能和应变能而减小相变阻力是惯习现象出现的原因。

(4) 母相晶体缺陷促进相变：固态金属中存在各种晶体缺陷，如位错、空位、晶界和亚晶界等。

母相中存在缺陷，由于缺陷周围有晶格畸变，自由能较高，在此处形成同样大小的晶核比其他区域获得更大的驱动力，新相晶核往往优先在这些缺陷处形成。

母相晶粒越细小，晶界越多，晶内缺陷越多，形核率越高，转变速度越快。

(5) 易出现过渡相：过渡相是一种亚稳定相，其成分和结构介于新相和母相之间。

因为固态相比阻力大，原子扩散困难，尤其是当转变温度较低，新、旧相成分相差较远时，难以形成稳定相。

过渡相是为了克服相变阻力而形成的一种协调性的中间转变产物。

通常是现在母相中形成与母相成分接近的过渡相，然后在一定条件下由过渡相逐渐转变为自由能最低的稳定相。

界面能增加额外弹性应变能：比体积差 扩散困难（新、旧相化学成分不同时）2. 结合综合转变动力学曲线，从进行条件，组织形态特征，精细结构，相变机制，力学性能及其实际应用等方面，对比性的分析钢中的固态相变。
