不锈钢304焊接工艺评定报告PQR

奥氏体不锈钢304焊接性评定试验报告奥氏体不锈钢304具有非常好的塑性和韧性,这决定了它具有良好的弯折、卷曲和冲压成型性，因而便于制成各种形状的构件、容器或管道；奥氏体型不锈钢304的耐腐蚀性能特别优良，是它获得最为广泛应用的根本原因。

也正是这样，在评价焊接质量时必然特别强调焊接接头的开裂倾向、焊接缺陷敏感性和耐晶间腐蚀等的能力。

本报告结合奥氏体不锈钢304的焊接特点，进行了手工钨极氩弧焊评定性试验，现就试验结果作一介绍一、奥氏体不锈钢的焊接特点：奥氏体不锈钢韧性、塑性好，焊接时不会发生淬火硬化，尽管其线膨胀系数比碳钢大得多，焊接过程中的弹塑性应力应变量很大，却极少出现冷裂纹；尽管有很强的加工硬化能力，由于焊接接头不存在淬火硬化区，所以，即使受焊接热影响而软化的区域，其抗拉强度仍然不低。

304钢的热胀冷缩特别大所带来的焊接性的问题，主要有两个：一是焊接热裂纹，这与奥氏体不锈钢的晶界特性和对某些微量杂质如硫、磷等敏感有关；二是焊接变形大。

1、焊接接头的热裂纹及其对策1.1焊接接头产生热裂纹的原因单相奥氏体组织的奥氏体型不锈钢焊接接头易发生焊接热裂纹，这种裂纹是在高温状态下形成的。

常见的裂纹形式有弧坑裂纹、热影响区裂纹、焊缝横向和纵向裂纹。

就裂纹的物理本质上讲，有凝固裂纹、液化裂纹和高温低塑性裂纹等多种。

奥氏体型不锈钢易产生焊接接头热裂纹的主要原因有以下几点：1）焊缝金属凝固期间存在较大的拉应力，这是产生凝固裂纹的必要条件。

由于奥氏体型不锈钢的热导率小，线膨胀系数大，在焊接区降温（收缩）期焊接接头必然要承受较大的拉应力，这也促成各种类型热裂纹的产生。

2）方向性强的焊缝柱状晶组织的存在，有利于有害杂质的偏析及晶间液态夹层的形成。

3）奥氏体不锈钢的品种多，母材及焊缝的合金组成比较复杂。

含镍量高的合金对硫和磷形成易熔共晶更为敏感，在某些钢中硅和铌等元素，也能形成有害的易熔晶间层。

1.2避免奥氏体型不锈钢焊接热裂纹的途径。

PQR焊接工艺评定报告一、报告目的本报告旨在对PQR焊接工艺进行评定，确保其符合相关的标准和规范要求，以确保焊接质量和焊接接头的牢固性。

二、报告内容1.质量评定：评定PQR焊接工艺的质量是否符合相关要求，并对其进行等级评定。

2.技术评定：评定PQR焊接工艺的技术可行性和适用性，确保其能够满足焊接过程中的需求。

3.工艺评定：评定PQR焊接工艺的工艺参数和工艺流程，确保其能够保证焊接质量和焊接接头的强度。

三、质量评定1.质量标准：根据《焊接接头质量评定标准》以及相关的国家和行业标准，对PQR焊接工艺的质量进行评定。

2.质量等级：根据评定结果，对PQR焊接工艺的质量进行等级评定，包括合格、优良、良好等等。

四、技术评定1.技术可行性：根据焊接材料、焊接位置、焊接条件等因素，评定PQR焊接工艺是否可行。

2.适用性评定：评定PQR焊接工艺是否适用于所需焊接材料和焊接接头的要求，确保焊接质量和焊接接头的牢固性。

五、工艺评定1.工艺参数评定：评定PQR焊接工艺的各项工艺参数，包括焊接电流、焊接电压、焊接速度等，确保其符合相关的标准和规范要求。

2.工艺流程评定：评定PQR焊接工艺的焊接流程，包括预热、焊接、后热处理等步骤，确保焊接过程中的各项操作得以正确执行。

六、评定结果及建议根据对PQR焊接工艺的质量、技术和工艺的评定结果，给出相应的评定等级和建议，包括改进措施、调整参数等，以提高焊接质量和焊接接头的强度。

七、总结通过对PQR焊接工艺的评定，可以对焊接过程中的各项工艺参数和工艺流程进行有效控制，确保焊接质量和焊接接头的牢固性。

同时，评定结果可以为改进焊接工艺提供参考，提高焊接质量和焊接接头的强度。

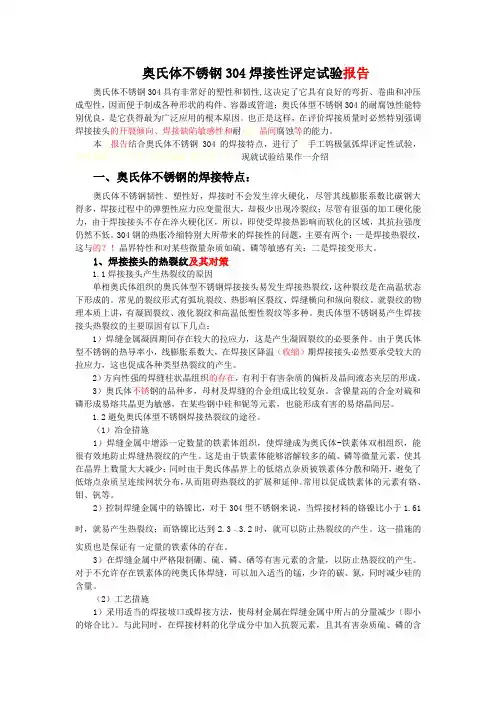

奥氏体不锈钢304焊接性评定试验报告奥氏体不锈钢304具有非常好的塑性和韧性,这决定了它具有良好的弯折、卷曲和冲压成型性，因而便于制成各种形状的构件、容器或管道；奥氏体型不锈钢304的耐腐蚀性能特别优良，是它获得最为广泛应用的根本原因。

也正是这样，在评价焊接质量时必然特别强调焊接接头的开裂倾向、焊接缺陷敏感性和耐各种晶间腐蚀等的能力。

本文报告结合奥氏体不锈钢304的焊接特点，进行了的手工钨极氩弧焊评定性试验，初步掌握了奥氏体不锈钢304的焊接工艺。

现就试验结果作一介绍一、奥氏体不锈钢的焊接特点：奥氏体不锈钢韧性、塑性好，焊接时不会发生淬火硬化，尽管其线膨胀系数比碳钢大得多，焊接过程中的弹塑性应力应变量很大，却极少出现冷裂纹；尽管有很强的加工硬化能力，由于焊接接头不存在淬火硬化区，所以，即使受焊接热影响而软化的区域，其抗拉强度仍然不低。

304钢的热胀冷缩特别大所带来的焊接性的问题，主要有两个：一是焊接热裂纹，这与的？！晶界特性和对某些微量杂质如硫、磷等敏感有关；二是焊接变形大。

1、焊接接头的热裂纹及其对策1.1焊接接头产生热裂纹的原因单相奥氏体组织的奥氏体型不锈钢焊接接头易发生焊接热裂纹，这种裂纹是在高温状态下形成的。

常见的裂纹形式有弧坑裂纹、热影响区裂纹、焊缝横向和纵向裂纹。

就裂纹的物理本质上讲，有凝固裂纹、液化裂纹和高温低塑性裂纹等多种。

奥氏体型不锈钢易产生焊接接头热裂纹的主要原因有以下几点：1）焊缝金属凝固期间存在较大的拉应力，这是产生凝固裂纹的必要条件。

由于奥氏体型不锈钢的热导率小，线膨胀系数大，在焊接区降温（收缩）期焊接接头必然要承受较大的拉应力，这也促成各种类型热裂纹的产生。

2）方向性强的焊缝柱状晶组织的存在，有利于有害杂质的偏析及晶间液态夹层的形成。

3）奥氏体不锈钢的品种多，母材及焊缝的合金组成比较复杂。

含镍量高的合金对硫和磷形成易熔共晶更为敏感，在某些钢中硅和铌等元素，也能形成有害的易熔晶间层。

焊接工艺评定记录(pqr)焊接工艺评定记录（PQR）一、引言焊接工艺评定记录（PQR）是针对特定焊接工艺和焊接材料的评定报告，用于验证焊接过程的可行性、安全性和质量合格性。

本文将详细介绍PQR的内容和编制要求。

二、PQR的编制要求2.1 PQR的基本信息PQR应包含焊接工艺、焊接材料、焊接参数等基本信息，以确保评定记录的准确性和可追溯性。

同时，应明确记录编制人员和审核人员，以确保评定记录的可靠性和权威性。

2.2 PQR的实施过程PQR的实施过程应详细记录，包括焊接设备的选择和调试、焊接工艺的确定、焊接材料的准备和使用、焊接参数的设定和监控等。

通过详细记录实施过程，可以确保评定记录的可复制性和可验证性。

2.3 PQR的测试结果PQR的测试结果是评定记录的核心内容，应详细记录焊接试样的性能测试结果。

测试项目包括焊缝形态、焊缝强度、焊缝硬度、焊缝断裂韧性等。

通过准确的测试结果，可以评估焊接工艺的可行性和焊接材料的合格性。

2.4 PQR的评定结论根据实施过程和测试结果，编制PQR的评定结论。

评定结论应明确表明焊接工艺和焊接材料的合格性和可行性，并提出必要的改进措施和建议。

三、PQR的应用范围PQR的应用范围主要包括焊接工程的设计、焊接工艺的选择、焊接材料的采购和焊接过程的控制等。

通过PQR的应用，可以保证焊接工程的质量和安全。

四、结论PQR是焊接工艺评定的重要记录，对于确保焊接工艺的质量和可行性至关重要。

编制PQR需要详细记录实施过程和测试结果，并提出评定结论。

PQR的应用范围广泛，对焊接工程的设计和控制具有重要意义。

通过合理的编制和应用PQR，可以提高焊接工程的质量和安全性。

以上是对焊接工艺评定记录（PQR）的简要介绍和编制要求，希望能对读者有所帮助。

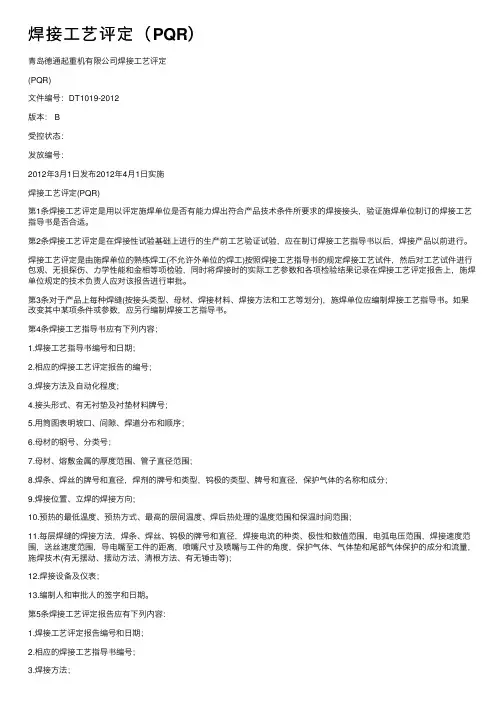

焊接⼯艺评定（PQR）青岛德通起重机有限公司焊接⼯艺评定(PQR)⽂件编号：DT1019-2012版本： B受控状态：发放编号：2012年3⽉1⽇发布2012年4⽉1⽇实施焊接⼯艺评定(PQR)第1条焊接⼯艺评定是⽤以评定施焊单位是否有能⼒焊出符合产品技术条件所要求的焊接接头，验证施焊单位制订的焊接⼯艺指导书是否合适。

第2条焊接⼯艺评定是在焊接性试验基础上进⾏的⽣产前⼯艺验证试验，应在制订焊接⼯艺指导书以后，焊接产品以前进⾏。

焊接⼯艺评定是由施焊单位的熟练焊⼯(不允许外单位的焊⼯)按照焊接⼯艺指导书的规定焊接⼯艺试件，然后对⼯艺试件进⾏包观、⽆损探伤、⼒学性能和⾦相等项检验，同时将焊接时的实际⼯艺参数和各项检验结果记录在焊接⼯艺评定报告上，施焊单位规定的技术负责⼈应对该报告进⾏审批。

第3条对于产品上每种焊缝(按接头类型、母材、焊接材料、焊接⽅法和⼯艺等划分)，施焊单位应编制焊接⼯艺指导书。

如果改变其中某项条件或参数，应另⾏编制焊接⼯艺指导书。

第4条焊接⼯艺指导书应有下列内容；1.焊接⼯艺指导书编号和⽇期；2.相应的焊接⼯艺评定报告的编号；3.焊接⽅法及⾃动化程度；4.接头形式、有⽆衬垫及衬垫材料牌号；5.⽤筒图表明坡⼝、间隙、焊道分布和顺序；6.母材的钢号、分类号；7.母材、熔敷⾦属的厚度范围、管⼦直径范围；8.焊条、焊丝的牌号和直径，焊剂的牌号和类型，钨极的类型、牌号和直径，保护⽓体的名称和成分；9.焊接位置、⽴焊的焊接⽅向；10.预热的最低温度、预热⽅式、最⾼的层间温度、焊后热处理的温度范围和保温时间范围；11.每层焊缝的焊接⽅法，焊条、焊丝、钨极的牌号和直径，焊接电流的种类、极性和数值范围，电弧电压范围，焊接速度范围，送丝速度范围，导电嘴⾄⼯件的距离，喷嘴尺⼨及喷嘴与⼯件的⾓度，保护⽓体、⽓体垫和尾部⽓体保护的成分和流量，施焊技术(有⽆摆动、摆动⽅法、清根⽅法、有⽆锤击等)；12.焊接设备及仪表；13.编制⼈和审批⼈的签字和⽇期。

青岛德通起重机有限公司焊接工艺评定(PQR)文件编号：DT1019-2012版本： B受控状态：发放编号：2012年3月1日发布2012年4月1日实施焊接工艺评定(PQR)第1条焊接工艺评定是用以评定施焊单位是否有能力焊出符合产品技术条件所要求的焊接接头，验证施焊单位制订的焊接工艺指导书是否合适。

第2条焊接工艺评定是在焊接性试验基础上进行的生产前工艺验证试验，应在制订焊接工艺指导书以后，焊接产品以前进行。

焊接工艺评定是由施焊单位的熟练焊工(不允许外单位的焊工)按照焊接工艺指导书的规定焊接工艺试件，然后对工艺试件进行包观、无损探伤、力学性能和金相等项检验，同时将焊接时的实际工艺参数和各项检验结果记录在焊接工艺评定报告上，施焊单位规定的技术负责人应对该报告进行审批。

第3条对于产品上每种焊缝(按接头类型、母材、焊接材料、焊接方法和工艺等划分)，施焊单位应编制焊接工艺指导书。

如果改变其中某项条件或参数，应另行编制焊接工艺指导书。

第4条焊接工艺指导书应有下列内容；1.焊接工艺指导书编号和日期；2.相应的焊接工艺评定报告的编号；3.焊接方法及自动化程度；4.接头形式、有无衬垫及衬垫材料牌号；5.用筒图表明坡口、间隙、焊道分布和顺序；6.母材的钢号、分类号；7.母材、熔敷金属的厚度范围、管子直径范围；8.焊条、焊丝的牌号和直径，焊剂的牌号和类型，钨极的类型、牌号和直径，保护气体的名称和成分；9.焊接位置、立焊的焊接方向；10.预热的最低温度、预热方式、最高的层间温度、焊后热处理的温度范围和保温时间范围；11.每层焊缝的焊接方法，焊条、焊丝、钨极的牌号和直径，焊接电流的种类、极性和数值范围，电弧电压范围，焊接速度范围，送丝速度范围，导电嘴至工件的距离，喷嘴尺寸及喷嘴与工件的角度，保护气体、气体垫和尾部气体保护的成分和流量，施焊技术(有无摆动、摆动方法、清根方法、有无锤击等)；12.焊接设备及仪表；13.编制人和审批人的签字和日期。

不锈钢焊接工艺评定报
告P Q R
Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】
焊接工艺评定报告
评定报告编号： QAP-47
焊接工艺指导书编号： QA-47
焊接方法： SMAW
母材： TP304 规格：φ×
焊接材料：（H0Gr21Ni10）规格：φ
江苏启安建设集团有限公司
2009年7月18日
焊接工艺评定报告PQR
焊接工艺评定报告PQR
焊接工艺评定报告PQR
焊接工艺评定报告PQR
焊接工艺评定委托单
委托受理人：委托单位技术负责人：编制：
焊接工艺指导书
焊接工艺指导书
焊接记录
试件编号： 2009006 焊接日期：2009-3-3
焊接工程师：记录：焊工：
射线探伤报告
RADIOGRAPHIC TEST REPORT OF WELD 报告编号：RT2009-焊-037 报告日期：
Report No Date 2009年 3月3日
力学性能试验报告MECHANICAL TEST REPORT
工作令号Job No. PQ2009-046 报告编号Report No. PQ2009-046
金相试验报告
METALLOGRAPHY EXAMINATION REPORT
报告编号：
Report No.：PQ2009-015。
