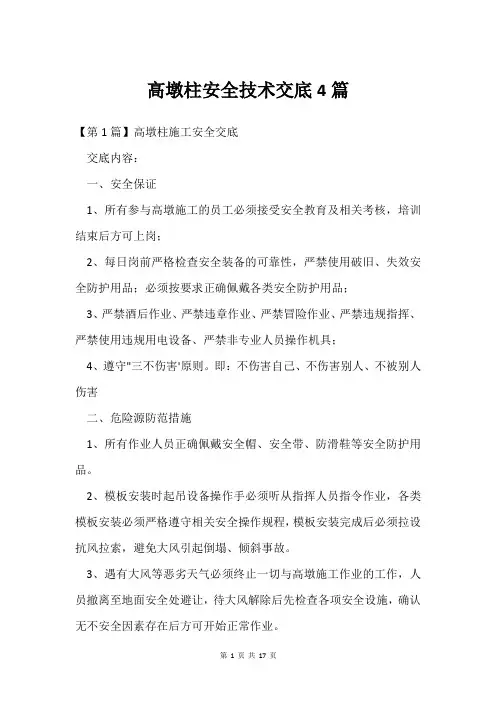

高墩柱安全技术交底4篇【第1篇】高墩柱施工安全交底交底内容：一、安全保证1、所有参与高墩施工的员工必须接受安全教育及相关考核，培训结束后方可上岗；2、每日岗前严格检查安全装备的可靠性，严禁使用破旧、失效安全防护用品；必须按要求正确佩戴各类安全防护用品；3、严禁酒后作业、严禁违章作业、严禁冒险作业、严禁违规指挥、严禁使用违规用电设备、严禁非专业人员操作机具；4、遵守"三不伤害'原则。
即：不伤害自己、不伤害别人、不被别人伤害二、危险源防范措施1、所有作业人员正确佩戴安全帽、安全带、防滑鞋等安全防护用品。
2、模板安装时起吊设备操作手必须听从指挥人员指令作业，各类模板安装必须严格遵守相关安全操作规程，模板安装完成后必须拉设抗风拉索，避免大风引起倒塌、倾斜事故。
3、遇有大风等恶劣天气必须终止一切与高墩施工作业的工作，人员撤离至地面安全处避让，待大风解除后先检查各项安全设施，确认无不安全因素存在后方可开始正常作业。
4、临边作业时，必须先行焊制加工性能良好、坚固耐用的临边作业防护栏。
5、临时工作面必须满足所工作条件的要求，并在周边有相应安全防护及其它保障人身安全、设备安全的措施。
6、脚手架搭设必须使用标准建材及符合分项工程施工要求应力设计进行搭建，防范违规材料、无搭设设计进行搭建。
7、临边防护、设备、人机安全等必须通过各项安全要求后方可启用，无法保证施工安全的临时通道坚决不允许投入使用。
三、安全规范1、检查个人安全防护用品的安全性、可靠性，正确佩戴个人安全防护用品；2、熟悉工作环境，熟知各类设备安全性、可靠性，不在有危险的地方冒险施工；3、熟练掌握本岗位操作技能，缩短工作时间，减少因疲劳工作带来的意外风险；4、遵守各项安全规定，不做违反安全规定的事，保障人身、设备安全运行；5、配备专职吊车指挥人员，专职人员务必与吊车司机有工作内容交流及操作手势沟通；6、现场吊车司机严格遵守专职指挥人员的指令，吊车司机对违章指挥作业有拒绝权；7、模板支护过程中需加设相应数量的抗风拉索，高度超过5米时，抗风拉索不得少于4个锚固点；8、拆除模板时，应做好安全防护措施。
桥梁墩柱施工技术交底一、施工组织1、人员、设备准备墩柱由专业施工队进行施工，根据墩柱工程数量及施工进度计划安排，配备技术先进、种类齐全的施工机械设备，做到配套合理、满足工程进度和质量标准的要求。
并考虑设备完好率和雨季、夜间施工等不利因素影响而需增加的设备数量。
2、具体施工组织根据T梁施工顺序安排墩柱施工。
墩柱分为两种形式：矩形、圆形柱式桥墩，均考虑采用大面积定型钢模板。
本工程施工时根据墩柱高度不同可以分多次浇筑。
地势条件较好的桥墩采用砼运输车配送、20T汽车吊吊运料斗灌注。
为方便施工，用钢管脚手架搭立施工工作平台及人员上下通道。
施工顺序紧跟承台施工。
根据墩柱的不同形式、不同高度分别安排施工，矮墩柱一次装模一次浇注，高墩柱分次装模分次浇注。
二、施工工艺流程说明具体工艺如下：图：矩形及圆形柱式桥墩柱施工工艺流程图三、具体施工方案（一）施工准备工作工程技术人员对施工图纸进行复核计算（包括墩柱中心桩位、高程和坐标）。
经审核无误后才进行现场施工。
墩柱施工场地的四周应平整压实，合理堆放材料和机具，确保大型起重、砼泵车及运输机械的停放。
墩柱施工前清理墩柱范围内承台混凝土表面并进行凿毛处理，调直承台预留钢筋。
利用全站仪准确定出墩柱的中心标高、中轴线、四周边线及支立模板边线，并加防护桩以备墩柱中心复位用。
根据测出的墩周线，复测墩柱底标高，采用高标号砂浆在墩柱外边线抹带并利用水平尺找平，使带高一致，以利支模。
（二）矩形及圆形柱式桥墩施工1、支架及工作平台a.支架采用钢支架，为了使支架立于稳固可靠的地基上，防止不均匀沉陷造成梁体开裂，因此支架地基要进行夯实，上面铺设截面为30cm×20cm的方木，支架立于方木上。
b.在墩台身周围搭建脚手架及工作平台。
脚手架采用碗式支架搭设，立杆间距≯1.5m，横杆步距≯1.2m，剪刀撑自架体端头起以与地面45～60度角每3m一组连续布置。
为了满足工作需要搭设双排架，工作平台以上设1.5m高的安全护栏网。

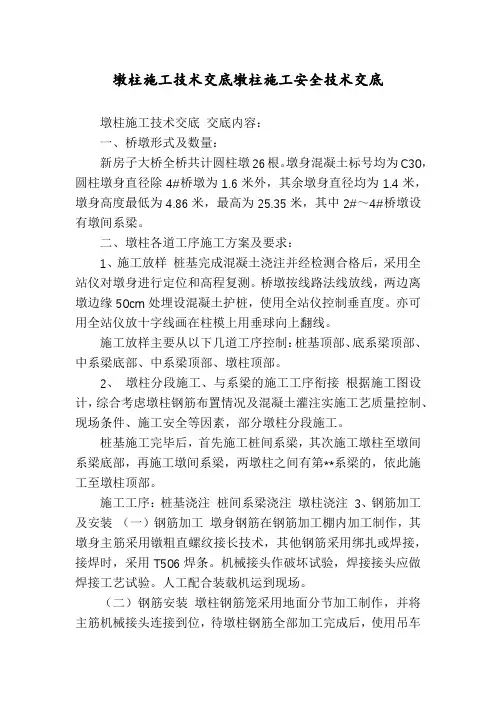

墩柱施工技术交底墩柱施工安全技术交底墩柱施工技术交底交底内容：一、桥墩形式及数量：新房子大桥全桥共计圆柱墩26根。
墩身混凝土标号均为C30，圆柱墩身直径除4#桥墩为1.6米外，其余墩身直径均为1.4米，墩身高度最低为4.86米，最高为25.35米，其中2#～4#桥墩设有墩间系梁。
二、墩柱各道工序施工方案及要求：1、施工放样桩基完成混凝土浇注并经检测合格后，采用全站仪对墩身进行定位和高程复测。
桥墩按线路法线放线，两边离墩边缘50cm处埋设混凝土护桩，使用全站仪控制垂直度。
亦可用全站仪放十字线画在柱模上用垂球向上翻线。
施工放样主要从以下几道工序控制：桩基顶部、底系梁顶部、中系梁底部、中系梁顶部、墩柱顶部。
2、墩柱分段施工、与系梁的施工工序衔接根据施工图设计，综合考虑墩柱钢筋布置情况及混凝土灌注实施工艺质量控制、现场条件、施工安全等因素，部分墩柱分段施工。
桩基施工完毕后，首先施工桩间系梁，其次施工墩柱至墩间系梁底部，再施工墩间系梁，两墩柱之间有第**系梁的，依此施工至墩柱顶部。
施工工序：桩基浇注桩间系梁浇注墩柱浇注3、钢筋加工及安装（一）钢筋加工墩身钢筋在钢筋加工棚内加工制作，其墩身主筋采用镦粗直螺纹接长技术，其他钢筋采用绑扎或焊接，接焊时，采用T506焊条。
机械接头作破坏试验，焊接接头应做焊接工艺试验。
人工配合装载机运到现场。
（二）钢筋安装墩柱钢筋笼采用地面分节加工制作，并将主筋机械接头连接到位，待墩柱钢筋全部加工完成后，使用吊车将钢筋笼分节吊装，连接并绑扎接头处螺旋筋。
(1)墩柱测量放样，在已浇筑的系梁（桩基或墩柱部分）上放出圆心点，且要求先对桩基或上一摸墩柱顶面砼凿毛处理，并将碎物、杂物清出。
(2)根据测量测放的墩柱点位弹出墩柱尺寸墨线，根据墨线对需要调整的墩柱预埋筋进行调整。
(3)根据现场技术人员对墩柱预埋筋的水准测量结果及墩柱设计总高度确定钢筋下料长度。
下料时可根据现场钢筋长度进行搭配，但钢筋顶端不宜高出施工面 1.5m，以免给砼施工带来不便。
墩柱施工技术交底一、墩柱施工前准备1、技术准备（1）施工前应熟悉图纸，了解设计意图，进行现场核对，并做好施工组织设计。
（2）对进场的道路、电源、水源进行检查和布置。
（3）施工前应进行测量放样，核定墩柱位置及高程。
（4）对各种施工用材料进行调查试验，确定材料供应方案。
2、材料要求（1）水泥：墩柱混凝土所用的水泥应符合施工图纸的规定，且不得低于325号。
（2）粗骨料：应采用质地坚硬的卵石或碎石，其粒径宜小于30mm。
（3）细骨料：应采用质地坚硬的粗砂或中砂，其细度模数应大于2.3。
（4）钢筋：墩柱所用的钢筋应符合施工图纸的规定，应有出厂证明书及复试报告单。
钢筋应具有足够的强度和数量。
（5）支模用的木板、钢管、扣件等应符合施工安全要求。
3、施工机具准备（1）拌和机械：采用强制式搅拌机。
（2）运输机械：混凝土运输采用翻斗车或输送泵。
（3）起重机械：根据需要选用不同吨位的起重机。
（4）其它机械：如平板振捣器、插入式振捣器等。
二、墩柱施工工艺流程及操作要点1、工艺流程施工准备→测量放样→模板安装→钢筋绑扎→混凝土浇筑→养护。
2、操作要点（1）测量放样：在已平整好的场地上进行测量放样，确定墩柱的中心位置及高程。
（2）模板安装：根据设计图纸安装模板，确保模板的稳定性和强度。
（3）钢筋绑扎：按照设计图纸要求绑扎钢筋，确保钢筋的数量、直径和间距符合要求。
（4）混凝土浇筑：混凝土应按照设计配合比进行拌和，浇筑时应分层进行，每层厚度不宜过大，以利于充分振捣密实。
混凝土浇筑时应连续进行，避免出现施工缝。
在浇筑过程中应注意观察模板、钢筋等是否变形或移动，发现问题应及时处理。
（5）养护：混凝土浇筑完成后应及时进行养护，保证混凝土表面湿润，防止出现干缩裂缝。
一般养护时间不得少于7天。
三、安全措施及注意事项1、施工前应对操作人员进行安全技术交底，加强安全意识教育。
2、模板安装时应遵守高空作业安全规定，并设专人指挥。
3、钢筋加工及绑扎时应遵守操作规程，避免出现工伤事故。
墩柱施工技术交底一、施工准备（1）测量放样：首先要对设计图纸进行全面的审核、核算、测量仪器进行标定，确保测量精度。
对施工完的桩基中心坐标进行复测，并放出立柱轮廓线，确保立柱在同一方向不会出现偏差，测出地系梁顶面标高，控制好立柱高度，做好测量放样资料报监理批准后，方可进行下一道工序。
（2）模板制作模板根据全线的桥墩柱直径和施工总工期安排采用定型的钢模板。
组合钢模板拼装符合现行国家标准《组合钢模板技术规范》（GB214）各种螺栓连接件符合国家现行有关标准。
由模板加工厂加工制作好后，拉至施工地点，模板进场后进行预拼装，检查模板各部尺寸，模板接缝及平整度。
检验合格后方可投入施工使用。
二、施工顺序施工工艺流程为：扎筋—→立模—→预埋pvc管（施工系梁）—→砼浇筑—→养护。
三、施工工艺流程图（后附）四、施工方案（一）、钢筋制做及安装圆柱墩的墩身主筋在钢筋加工场下好料，下料时，一定要根据墩身高度来统一计划下料，并且要符合施工规范要求，墩台身钢筋笼在加工棚集中下料焊接、绑扎成型，用吊车安装，墩台身钢筋与桩基础主筋连接，原则上墩身主筋采用滚扎螺纹套筒连接，接头按1米距离间隔错开，保证同一截面接头数不大于50%。
主筋和箍筋在工棚内加工制作，吊运上墩绑扎，箍筋搭接位置间隔错开。
在设有中系梁的位置，距离墩柱顶下1.12m横向布设一道φ110mm pvc管，待以后穿φ100mm钢棒施工盖梁所用。
1、钢筋按型号成批进场后，先进行钢筋的力学试验及焊接试验，合格后再进行制作。
首先组织有关技术人员对图纸进行校核，并学习相关钢筋制作绑扎的技术规范，再对每处钢筋制作机械进行调试。
2、墩柱钢筋笼在钢筋棚集中加工成半成品再用运输车运到现场进行绑扎。
3、焊工须持有焊工证方可进行施工，钢筋接头采用搭接端部预先折向一侧，使钢筋接合在同一轴线上，双面焊接长度不小于5d，单面焊接长度不小于10d，各种焊接材料的性能符合《钢筋焊接及验收规程》规定。
墩柱施工技术交底1.浇筑承台混凝土前精确预埋墩柱钢筋。
2.将墩柱与承台衔接部分凿毛（保护层处也应凿毛），冲洗干净，在承台上精确放样柱中心、中轴线及边线。
3.钢筋绑扎前应先使用锤球或根据墩柱边线校正预留钢筋的位置，测量预留钢筋高程，根据预留钢筋高程加工钢筋。
4.加工钢筋时要根据规范及设计要求，尤其是焊缝的质量及保护层要严格控制。
4.1.将预留钢筋上的混凝土浆用钢刷刷干净。
4.2.在墩柱立模线外侧搭立体钢架，便于工人上下绑扎钢筋。
4.3.主筋加工完成后绑扎箍筋，绑扎箍筋过程中应注意箍筋间距并对主筋间距进行调整，要满足规范要求。
4.4.钢筋的交叉点应该用铁丝绑扎结实，绑扎扎丝头应弯向骨架内部，以免扎伤施工人员。
4.5.柱中的竖向钢筋搭接时，转角处的钢筋弯钩应于模板成45°，中间钢筋弯钩应于模板成90°。
4.6.完成箍筋绑扎后要用垂球检查墩柱钢筋骨架是否垂直，保护层厚度是否满足设计要求，如不能满足设计要求应及时调整，调整好后布置墩柱内抗剪钢筋，施工时抗剪钢筋应与两边主筋牢固连接。
4.7.完成墩柱钢筋加工后报监理工程师检查，检查合格后绑扎D5钢筋网，要控制好保护层厚度并要绑扎牢固，不能在浇筑混凝土过程中因混凝土压力而变形接触模板。
4.8.立模前报监理工程师检查，立好模板后用全站仪墩柱墩柱边线及分层绑扎用12螺纹钢做支撑钢筋，并根据图纸用φ10的PVC预留支座锚栓位置，深度70cm，完成后报监理工程师检查合格后方可浇筑混凝土。
4.9.加工钢筋过程中应注意大风天气对钢筋的变形影响，可用缆风绳固定钢筋骨架。
4.10.绑扎钢筋过程中在立体钢架上工作应佩带安全带。
5.模板采用大面积定尺钢模，模板刚度满足施工规范要求，拼缝采用双面胶处理，保证脱模后混凝土错缝小于2mm，涂好脱模剂（色拉油等）后，吊车起吊大块拼装，模板底座处应用砂浆找平，这样才能保证结构物不倾斜。
6. 模板每块按墩柱边线拼装就位后，校正墩柱模板边线或中心(从上口至底口)与墩柱边线或中心是否重合，模板是否垂直，模板四周用缆风绳固定。
