大一建筑制图和识图知识点建筑制图是建筑学专业的基础课程之一,它为建筑师提供了有效的表达和传递设计信息的工具。
在大一的学习中,建筑制图以及与之相关的识图知识点尤为重要。
本文将介绍大一建筑制图和识图的基本知识点和技巧。
一、建筑制图基础知识点1. 平面图平面图是建筑制图中最常见的图纸类型之一,它以俯视的视角展示建筑物的水平分布。
平面图可以用来描述建筑物的布局、房间的位置和大小以及建筑物的功能分区。
在绘制平面图时,需要注意标注尺寸、方位以及必要的图例。
2. 立面图立面图是从建筑物外部视角绘制的图纸,用于展示建筑物的立面外貌、窗口、门户和装饰等细节。
立面图的绘制需要注重比例、线条和阴影的表现,以准确地传达建筑物的外观和风格。
3. 剖面图剖面图是建筑物从某个特定方向沿着指定剖面线切割后的图纸,用于展示建筑物内部结构、高度变化和材料组成等信息。
剖面图的绘制需要注重线条和阴影的处理,以及标注和注释的准确性。
4. 建筑细部图建筑细部图用于展示建筑物各部位的构造和细节,例如墙体结构、框架连接和各类细部节点等。
细部图绘制需要注重精度和细致度,以确保施工人员正确理解和实施。
二、识图知识点和技巧1. 图纸比例在建筑制图中,图纸比例是十分重要的。
常用的图纸比例有1:50、1:100和1:200等。
学生在学习中需要熟悉各种比例尺的使用方法,并能准确地根据比例来绘制图纸。
2. 线条和符号建筑制图中使用不同的线条和符号来表示建筑元素和材料。
例如,实线用于表示可见部分,虚线用于表示隐藏部分,特殊符号用于表示门、窗、梯级等。
学生需要学会识别和运用这些线条和符号,以正确地表示建筑物的各个部分。
3. 图例和标注图例和标注是建筑制图中的重要组成部分,它们提供了关键的信息和说明。
学生需要学会编制图例和标注,将绘图中的各个元素和细节解释清楚,以便其他人能够准确理解图纸内容。
4. 空间想象力建筑制图要求学生具备一定的空间想象力。
学生需要通过绘图和阅读图纸来理解建筑物的三维结构和空间组织。
建筑工程制图知识点总结(3・4章)1.图样中所标注尺寸表示物体地真实大小,与绘图比例•绘图地准确度无关图样地尺寸以mm为单位时,不需要注明•若采用其他单位时,必须注明单位或名称.2•尺寸四要素:①尺寸数字②尺寸箭头③尺寸界线④尺寸线3•建造房屋经过地两个过程:一•设计二•施工•(简单了解设计图和施工图地概念并予以区分)4•建筑物按使用功能通常分为:匸业建筑农业建筑民用建筑(民用建筑乂分为居住建筑与公共建筑两种)| ____________________ 5 •不同地建筑物地构成各异但都具有其主要构成部分是:基础墙体屋顶楼面楼梯门窗六部分.6•房屋施匸图按专业分工不同有分为:建筑施工图(建施)结构施丄图(结施)设备施工图(设施)____________________7•房屋施工图:图纸目录施工总说明建施设施结施8 •建筑施匸图:施丄总说明总平面图门窗表建筑平面图建筑立面图建筑剖面图建筑详图建筑施工图,包括以下主要图纸内容(1)图纸首页,首页图是建筑施工图地第一页,它地内容一般包括:图纸LI 录•设计总说明•建筑装修及工程做法•门窗表等(2)建筑总平面图(3)建筑平面图(4)建筑立面图(5)建筑剖面图(6)建筑详图9•建筑施匸图地主要作用:为施工放线,砌筑基础及墙身,建造楼板楼梯屋顶,安装门窗,室内外装饰以及编制预算和施工组织计划提供依据.10•建筑施丄图地定位轴线作用:施工定位放线•凡是承重墙•柱子等主要承重构件都应该画上轴线来定位.11 •定位轴线采用细点画线表示并予以编号•端部用直径为(8至10亳米)地细实线圆圈编号,横向用阿拉伯数字,从左至右,竖向用大写拉丁字母,从下至上. 附加分轴线用分数来编写:分母表示前一轴线编号,分子表示附加轴线编号(其中I 0 Z三个字母不能用以免与数字混淆)12•尺寸单位在建筑总平面图中和标高时以米(m)标注(形式:+0.000),其余均以毫米(mm)标注.13.标高有绝对标高和相对标高.除了在总平面图中采用绝对标高之外一般均采用相对标高.14.索引符号与详图符号(此处符号圆地直径与定位轴线圆区别)(见教材P222)15.指北针:(细实线圆,直径24毫米,指针尾端宽3毫米.当采用更大直径园时,尾端宽应是直径地1/8)风向频率玫瑰图(风玫瑰图):实线表示全年风向频率;虚线表示夏季风向频率16•建筑总平面图(乂称总平面图):主要表达拟建(新建)房屋地位置和朝向, 与原有建筑物地关系,周围道路•绿化布置及地形地貌等内容•它可作为拟建房屋定位•施工放线•土方施工以及施工总平面布置地依据.17•建筑平面图(平面图):主要表示建筑物地平面形状水平方向各部分地布置和组合关系门窗位置墙柱地布置以及其他建筑构配件地位置和大小等.18.被剖切到地墙体•柱地断面轮廓线用粗实线表示没有剖切到地可见轮廓线用中粗线•其他用细实线或细点画线画岀. 剖切位置地剖切用粗实线表示.(注:在平面图中,凡是被剖切到地断面部分应画出材料图例,但在1:100和1:200地小比例平面图中剖到地砖墙不画材料图例,在1:50中也一般不画,但在大于1:50地图纸中就要画出材料图例•同时钢筋混凝土构件在小于1:50地图中涂黑表示・)19•平面图中地三道尺寸线:①门窗及门窗洞与墙间地尺寸(从轴线注起)②轴线间地尺寸③房屋两端外墙之间地尺寸20.建筑立面图:表示建筑物体型与外貌•其命名地三种方法:①房屋朝向②反映房屋外貌特征地方法如正背左•右立面图③定位轴线21.在立面图中图线表示:最外轮廓线用粗线,室外地面线用加粗地粗实线,门窗洞台阶花台等轮廓线用中粗线,凸出地勒脚线雨篷阳台和立面上地凸出地勒脚线等也用中粗线或稍粗点地实线,其他用细实线画出.彫•建筑剖面图:表示建筑物内部垂直方向地高度楼层分层垂直空间地利用以及简要地结构形式和构造方式地图样.23.定位轴线与立面图中相同,同样只标注两端地定位轴线.24.室外地面线用加粗地粗实线,剖到地墙身轮廓线用粗实线画出,在1:100地图例中不画粉刷层,只在大于1:50地图例中用细实线来表示粉刷层•门窗洞台阶花台等轮廓线用中粗线,凸岀地勒脚线雨篷阳台和立面上地凸岀勒脚线等也用中粗线或稍粗点地实线,其他(尺寸线尺寸界线标高等)用细实线画出.25.三道尺寸标注:①门窗洞及洞间高度尺寸②楼层高尺寸③室外地面以上总高尺寸26.标高有建筑标高和结构标高.标注构件上顶面标高时包括粉刷层,标注构件底面标咼时,不包括粉刷层.27•结构施工图一般由基础图上部结构布置图结构详图28•混凝土:曲水黄砂水泥石子按一定比例配合搅拌而成马•钢筋等级:一级<!>二级三级四级(详见教材P111)冷拔低碳钢丝4>b 30•钢筋混凝土构件按施工方法分为现浇.预制.预应力钢筋混凝土构件.31 •混凝土地强度等级为c7・5 clO cl5 c20…….c60 十二个等级.32•主要表示构件内部钢筋配置地图样:配筋图(立面图断面图)•①立面图中构件地轮廓线用粗实线画出钢筋也用粗实线画出②断面图中剖切到地钢筋圆截面用黑圆点表示未剖到地仍用粗实线表示.33•钢筋尺寸地表示方法(两种形式)见课本P11334••基础图包括基础平面图和基础详图.基础图:表示建筑物室内地面以下基础部分地平面布置和详细构造地图样•功能:是基地上放灰线•开挖基坑和施工基础地依据.35基础平面图:表示基槽未回填时基础平面布置地图样•常用1:100图例绘岀并且在图中剖到地基础墙可不画砖墙图例•钢筋混凝上柱涂成黑色•条形基础和独立基础地底面外形线是可见轮廓线,则画成中实线.(此处与15注呼应)36•基础详图为表明基础各部分地断面形状大小材料构造以及基础地埋置深度.(一般采用垂直断面图来表示)37.结构平面图是表示建筑物室外地面以上各层平面承重构件布置地图样.U地是为施工时布置和安放承重构件地依据.(注:无需再单独画底层地结构平面图因为在建筑图中已有•只画出楼层和屋顶地结构平面图即可•)38.二层结构平面图是釆用在二层楼面上方地一个水平剖面图来表示地•为了画图方便楼板以下一层不可见地墙体和门窗洞位置线改画成细实线.1••组合体地类型大致上有佥加式.切割式•混合式三种.1 •识读投影图地方法,一般有线而分析法和形体分析法两种.2.组合体尺寸包括疋形尺寸.定位尺寸•总尺寸三种.3.尺寸标注地四要素:尺寸界线.尺寸线.尺寸起止符4尺寸数7 .4.轴测投影根据投影方向是否垂直于轴测投影图.分为正轴测投影和斜轴测投影两大类.5.按轴向伸缩系数不同,轴测投影分为等测投影,二测轴投影,三测轴投影.6.假想用一个或多个垂直于外墙轴线地铅垂剖切而.将房屋剖开,所得地投影图称为剖面图.7.剖而图符号包括剖切位宜线和投影方向线两部分淇中剖切位宜线长6-10mm(粗实线),投影方向线长4-6mm (粗实线).8.剖面图包括全剖而•阶梯剖而•局部剖而.半剖而•旋转剖而等.9. ____________________________________________ 断面图与剖面图地关系是 .10.断而图符号包括剖切位置线•苴投影方向靠编号地注写位置来表明.11.形体被剖切后形成地断而轮魔线.用粗实线画出.未被剖切到地形体轮魔线.常画成中实线,并在断而轮廓线范羽内用等间距同方向地45°细斜线填充.12.断而图包括移出断而.重合断而•断开断面三种.13.建筑工程施工图纸包括建筑施工图.结构施工图•设备施工图三大类.14.左位轴线用细单点长画线表示.末端圆地宜径大小为8-lOmm .水平方向编号采用阿拉伯数字按左到右顺序编写,竖直方向编号采用大写拉「字母按自卜而上顺序编写.字母中地LQZ不得作为轴线编号.67.附加左位轴线编号1/耀东2号轴线以后附加地第独轴线,编号2/02表示•轴线之前附加地第一•根轴线.6&标髙有绝对标髙和相对标髙两种.总平面图上一般用绝对标窩.其它平而图上一般用相对标髙69健筑图纸一般把首层主要房间地地而定为相对标髙地零点,写为±()・()00 •单位为来70•标离符号地小三角形高约3mm,是等腰直角三角形.71•总平而图上地标髙符号,5・g示总T•而图上地室外标高为5.15米,f 表示相对标髙•72•标髙数字以£ 为单位,总平而图上注写到小数点后2位,其它平而图上注写到小数点后L位.73.索引符号用细实线画,圆地直径是10mm.索引符号详图编号为3,“5”表示该详图在5号图纸卜…索弓|符号“一"表示该详I紺j彼索川也图样在同哦纸•剖切索引符号o衣示剖切后从上往工投影画详图. 拆图符号是用粗实线线画•圆地直径是一14mm •详图符号L “3"表示被索引图纸地编号为3・ 75•指北针直径大小是24mm,用细实线绘制,详图编号为尾部宽度为3mm76•用一个假想地水平而,沿着房屋门窗洞处将房屋切开•移公切而以上部分,向卜•所做地水平剖视图,称为建筑平而图.77•平而图地尺寸标注一般分为三道,最外而(外包尺寸)是外轮娜地总尺寸,中间一道(轴线尺寸)是轴线间地站汎说明房间地开间及进床地尺寸,最里面(细部尺寸)是表示各细部地大小和位置・79•钢筋地标注有两种形式,如“3020"中“3”表示3根钢筋,“0”表示 _______________ 代号,“20”表示钢筋直径为20mm :又如“08@160”中“0”表示代号,“8”表示钢筋讥径为8mm,“@ ”表示等茁离符',;.“160”表示两根钢筋地和离为160mm. 81•建筑总平而图上,新建建筑用粗实线表示,原有建筑用细实线表示,计划扩建建筑用虚线表示,拆除建筑用细实线(上而带X)表示.82.建筑详图分为肖点详图.房间详图.构配件详图•83.混凝上是有水泥.砂子.仃子冰按一泄比例搅拌而成.84.钢筋按其作用可分为:受力钢筋.架力钢筋筋筋•分布钢筋.(弯起筋)•85.梁柱地保护层最小厚度为25mm,板和墙地保护层厚度为10-15mm.86•比例一般注写在图名地—右侧・87•建筑结构按英使用材料不同,可分为砌体结构•混凝上结构•钢结构•木结构.88.民用建筑一般由呈础•墙柯柱•楼板层•地坪丿龙楼梯•屋顶•门窗・二例题1.工程建设制图中地主要可见轮廓线应选用粗实线2.图样上地尺寸包括尺寸界线・尺寸役・丿I寸起止符号・尺寸欣字3.标高有相对标高和绝对标d ,相对标高地零点是青岛附近黄肓海平面4.房屋施工图由于专业分工地不同,分为建筑施匸图・结构施国和_________设备施工图5.指北针圆地直径宜为24mm,用细实线绘制.6.在建筑平面图中,横行定位轴线应用阿拉们数?从左至右依次编写; 竖向定位轴线应用大打拉丁字母从下至上顺序编写.7.工程制图图幅幅面1主要有5 种.8.根据不同地剖切方式,剖面图有复剖面图.阶梯剖面图.展开剖面图._局部剖面图和分层剖面图.9.为保护钢筋.防蚀防火,并加强钢筋与混凝土地粘结力,钢筋至构件表面应有一定厚度地混凝土,这层混凝土称为_混凝土保护层10.民用建筑一般由基础.—城和枉_.楼板层和地坪层.—搂梯—.屋顶•门窗等六大部分组成.11.混凝土是由—水泥沙子.石子和水_按一定例配合,经搅拌.捣实.养护而成地—种人造石.二单选题1.在玆筑平面图中,位于2和3轴线之间地第一根分轴线地正确表达为(A ).(A) 1/2 (B)3/l (C) 2/1 (D) 1/32.建筑地耐火等级可分为(B )级.A.3B. 4C. 5D. 63.填充不得穿越尺寸数字,不可避免时.应该是(A )A.图线断开B.二者重合C.省略标注D.前述均可4.7-9层地住宅属于(C )A.低层B.多层C.中高层D .高层5.建筑平面图中地中心线.对称一般应用.(C )A.细实线B.细虚线C.细单点长画线D.吸双点画线6.建筑施工图中定位轴线端部地圆用细实线绘制,直径为(A ).A. 8-10mmB. llT2mmC. 5~7mmD. 12T4mm7.建筑施工图中索引符号地圆地直径为(B )•A. 8mmB. 10mmC. 12mmD. 11mm8.建筑施工图上一般注明地标高是(B ).A.绝对标高B.相对标高C.绝对标高和相对标高D.要看图纸上地说明9. 建筑物结构承重可分为(D ).A.墙承重式.框架结构B.墙承重式C.半框架结构,框架结构D.墙承重式.框架结构.空间结构.半框架结构10. 有一栋房屋在图上量得长度为50cm,用地是1:100比例,其实际长度是 (B ).A. 5mB. 50mC. 500mD. 5000m11•建筑工程图中尺寸单位,总平面图和标高单位用(c )为单位.A. mm B ・ cm C. m D ・ km12. 施工平面图中标注地尺寸只有数量没有单位,按国家标准规定单位应该是(A ).A. mmB. cm C ・ m D. km13. 下列投影图中正确地1一1剖面图是(B ).(图片上传失败)14•下列立面图地图名中错误地是(A )A.房屋立面图20•墙体是房屋地一个重要组成部分,按墙地平面位置不同分为(B ). A •纵墙与横墙B •外墙和内墙C •承重墙与非承重墙D.砖墙与钢筋混凝土墙 21 •下列叙述中不正确地是(C )A. 3%表示长度为100. A*度为3地坡度倾斜度B. 指北针一般画在总平面图和底层平面图上C. 总平面图中地尺寸单位为毫米,标高尺寸单位为米D. 总平面图地所有尺寸单位均为米,标注至小数点后二位22. 钢筋工程施工中要看懂(C ).A •总平面图B •土建施工图C.结构施1:图D. 土建施工图与结构施丄图 23 •基础各部分形状•大小•材料•构造•埋置深度及标号都能通过(B )反映出 来.B.东立面图C.⑦——①立面图15.关于标高,下列( D. A ------ F 立面图 C )地说法是错误地.A.负标高应注“一” C.正标高不注“ + ”B. 正标高应注“ + ” D •零标高应注“土” 16•立面图不能按(C )方式命名.A.朝向 B •轴线 C •色彩17. “”8@200”没能表达出这种钢筋地(A )・D.主岀入口 A.弯钩形状 B.级别 C.直径 D •间距18•详图索引符号为圆圈内地3表示(C ).A •详图所在地定位轴线编号B •详图地编号D.被索引地图纸地编号 19•主要用来确定新建房屋地位置•朝向以及周边环境关系地是(C ). A 建筑平面图 C 总平面图B 建筑立面图D 功能分区图c.oD.Z A.基础平面图B.基础剖面图C.基础详图D.总平面图24. 房屋结构中框架代号为.(A )A. KJB. GJC. CJD. ZJ25. 结构施工土中地圈梁表示(B ) •A. GLB. QLC. JLD. KL26. 结构施丄图中地楼梯梁地代号为.(D )A. GLB. DLC. JLD. TL 27. 在施工图中,M 代表(D ).A.窗B.墙C.梁D. fl 28. 在施工中,L 代表(C ).A.板B.柱C.梁D.墙29. 在施工图中,C 代表(B ).A.门B.窗C.梁D.柱30•在钢筋混凝土构件代号中,“61/'是表示0 ).A.圈梁B.过梁C.连系梁D.基础梁31. 在钢筋混凝土构件代号中,“几”是表示①).A.圈梁B.过梁C.连系梁D.基础梁32. 忙表示(B ).A I 级光圆钢筋B 冷拉I 级钢筋C I 级猛硅人字纹钢筋D 丨级螺纹钢筋33. 标高符号地三角形为等腰直角三角形,髙约(A ) mm.A 3B 5C 6D 8 33.不属于建筑平面图地是(A ).A.基础平面图C.标准层平面图 34下列建筑中不属于公共建筑地是(D ).A.学校B.旅社C.医院D.宿舍35. 一级建筑地耐久年限为(D )年.A. 15-25B. 25-50C. 50-100D. 100 以上 36.对于风向频率玫瑰图说法错误地是(A ).A. 它是根据某一地区全年平均统计地各个方向顺风次数地百分数值,按一定比例 绘制B. 实线表示全年风向频率C.虚线表示夏季风向频率D. 图上所表示地风地吹向是指从外面吹向该地区中心,且画在总平面上 37•下列拉丁字母中,可以用做定位轴线编号地是(A ). B •底层平面图 D.屋顶平面图38.在楼板平面图中,如下图所示地钢筋表示(B )钢筋.A.顶层B.底层C.顶层和底层D.都不是39.梁编号KL5 (3A)表示(A ).A.框架梁KL5共有3跨,其中一端有悬挑.B.框架梁KL5共有5跨,其中两端有悬挑.C.框架梁KL5共有4跨,其中一端有悬挑.D.框架梁KL5共有4跨,其中两端有悬挑.40.( A )地作用是把门窗洞口上方地荷载传递给两侧地墙体.A.过梁B.窗台C.圈梁D.勒脚四.判断题1.断面图是假想用一剖切形体,画出剖切面切到部分地图形和末剖切到面可见部分地图形.(X)2.平面图定位轴线地竖向编号应用大写拉丁字母,从下至上顺序编写,其中地I.Q.J不得用作轴线编号.(X )3.总平面图是画在有等交线或坐标方格网地地形图上.(V )4.建筑立面图是平行于建筑物各方向外表立面地正投影图.(J )5.常用构件地代号“GL”表示基础梁.(X )A.LB.I。
建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板;常用绘图仪器: 圆规、分规、绘图笔;常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。
2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。
3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。
4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。
5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。
6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。
7、图纸图幅及图框尺寸: A0: 841mm×1189 mm(宽×长);A1: 594 mm×841 mm (宽×长);A2: 420 mm×594 mm(宽×长);A3: 297 mm×420 mm(宽×长);A4: 210 mm×297 mm(宽×长)。
8、图线旳画法:1)在同一张图纸内, 相似比例旳图样选用相似旳线宽组。
2)互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。
3)虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。
4)点画线旳两端不应是点, 而是线段;点画线与点画线或其他线交接处也应是线段。
5)虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接;虚线为实线旳延长线时, 不得与实线连接。
6)图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。
9、中文旳书写才采用长仿宋体。
10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。
11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。
第一章(投影和视图)§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影:点不定位,体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章(线面关系)一、直线与平面平行几何条件:1. 若直线平行于平面上任意直线,则线、面平行。
2. 若线、面平行,则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件:两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质:1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时,平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
(凡两平面的公有点都在交线上)2. 交线的投影是直线,可由其上两个(公有)点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点(转化为线、面交点问题)。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时,它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时,它们具有积聚性的同面投影互相平行。
第四章(换面法)一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
(平行于新的投影面、垂直于新的投影面)2. 新投影面必须垂直于某一保留的原投影面,以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律:1)点的新投影和保留旧投影的连线垂直于新轴。
2)点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律:由点的不变投影向新投影轴作垂线,并在垂线上量取一段距离,使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。

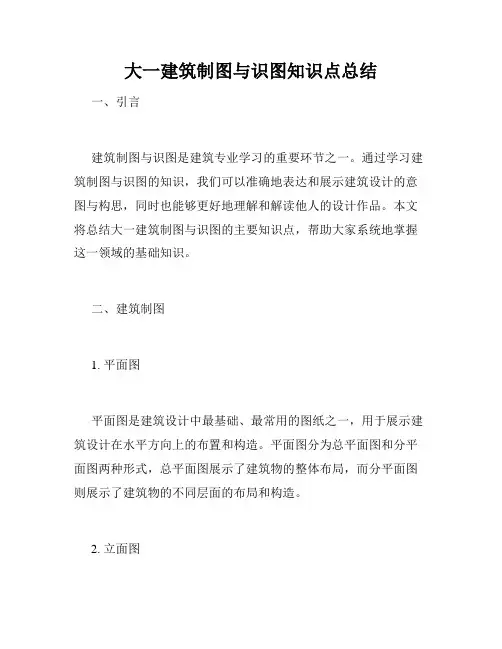

大一建筑制图与识图知识点总结一、引言建筑制图与识图是建筑专业学习的重要环节之一。
通过学习建筑制图与识图的知识,我们可以准确地表达和展示建筑设计的意图与构思,同时也能够更好地理解和解读他人的设计作品。
本文将总结大一建筑制图与识图的主要知识点,帮助大家系统地掌握这一领域的基础知识。
二、建筑制图1. 平面图平面图是建筑设计中最基础、最常用的图纸之一,用于展示建筑设计在水平方向上的布置和构造。
平面图分为总平面图和分平面图两种形式,总平面图展示了建筑物的整体布局,而分平面图则展示了建筑物的不同层面的布局和构造。
2. 立面图立面图用于展示建筑物外立面的设计和风貌。
立面图一般包括正立面、侧立面、背面立面等,通过不同视角的展示,可以详细描绘建筑物在垂直方向上的形态和细节。
3. 剖面图剖面图是通过沿垂直方向对建筑物进行切割,从而展示其内部结构和构造。
剖面图能够清晰地展示建筑物的层高、楼层间结构、墙体厚度等细节信息,对于建筑物的设计和施工非常重要。
4. 细部图细部图用于展示建筑物中某一特定部位的构造和细节,如窗户细部、墙角细部等。
细部图通常需要通过放大比例和详细的标注来展示细节,以确保施工和制作过程中的准确性。
5. 设备布置图设备布置图用于展示建筑物内部的设备和管线的布置情况,如电气设备、供水管道、空调设备等。
设备布置图在建筑物的功能和使用方面起到非常重要的作用,设计师需要考虑到设备之间的相互影响和布局的合理性。
三、识图1. 图形识图图形识图是指通过观察和分析建筑图纸中的图形和符号来理解和解读建筑设计。
图形识图需要掌握建筑图形的基本形态和代表意义,如墙体、门窗、线条、比例等,同时还需要了解常见的图示符号和标注,如点线、实线、虚线、箭头等。
2. 比例尺识图比例尺识图是指通过建筑图纸上的比例尺来准确测量和计算建筑物的尺寸和长度。
在识图过程中,我们需要根据比例尺的刻度和图纸上的尺寸进行换算和计算,从而确定建筑物在实际中的大小与比例。
大一建筑制图与识图知识点在建筑设计与施工过程中,建筑制图和识图是非常重要的环节。
大一的建筑专业学生需要掌握一些基本的制图和识图知识,以便能够更好地理解和应用于实际的工作中。
本文将就大一建筑制图与识图的相关知识点进行探讨。
1. 建筑制图基础知识1.1 平面图:平面图是建筑制图中最常见的一种形式,它是按比例绘制的建筑楼层平面图,可以清晰地展示出建筑物的布局和空间结构。
1.2 立面图:立面图是建筑物在纵向上的外观图,可以展示建筑物的高度、立面形式以及建筑物各个部分的空间关系。
1.3 剖面图:剖面图是建筑物从竖直方向上切割并展开的图形,可以展示建筑物各个部分的空间结构和细节。
1.4 图例:图例是建筑制图中用来解释符号和标示的说明,对于理解和解读制图非常重要。
1.5 比例尺:比例尺是建筑制图中用来表示图纸上距离与实际距离之间比例关系的工具,通常以分数形式表示,如1:100或1/100。
2. 基本的建筑制图工具2.1 绘图仪器:在建筑制图过程中,常用的绘图仪器有铅笔、绘图板、直尺、三角板等。
绘图仪器的选择要根据具体情况和需求来进行。
2.2 绘图用纸:建筑制图通常使用专门的绘图纸,有不同尺寸和规格可供选择,如A1、A2、A3等。
2.3 图形符号:建筑制图中使用各种图形符号来表示不同的建筑元素,如墙、门窗、家具等。
2.4 CAD软件:在现代建筑制图中,计算机辅助设计软件(CAD)已经成为不可或缺的工具,它可以提高制图效率和准确性。
3. 基本的建筑识图知识3.1 分析建筑空间:通过观察平面图、立面图和剖面图,可以对建筑空间进行分析,了解建筑布局、空间层次和交通流线等。
3.2 辨识建筑元素:通过观察建筑制图中的图形符号和标示,可以辨识并理解不同的建筑元素,如墙体、柱子、梁等。
3.3 识别建筑尺寸:通过观察建筑制图中的尺寸标注,可以了解建筑物各个部分的尺寸和比例关系,有助于实际施工和材料采购。
3.4 分析建筑细部:通过观察剖面图和细节图,可以分析建筑细部的构造和连接方式,有助于理解建筑物的整体结构和施工过程。
建筑专业制图知识点总结在建筑设计和施工过程中,制图是至关重要的环节。
通过制图,设计师能够将自己的设计理念呈现出来,施工人员能够准确地理解和执行设计方案。
因此,建筑专业的制图知识是非常重要的。
本文将总结建筑专业制图的基本知识点,包括建筑设计制图、建筑施工制图以及建筑图样的规范和标准。
一、建筑设计制图知识点总结1. 建筑设计制图的基本概念建筑设计制图是建筑设计师将自己的设计理念通过图纸表现出来的过程。
建筑设计制图包括平面图、立面图、剖面图、构造图、细部图等多种图种,通过这些图种,可以清晰地表现出建筑的形态和结构。
2. 建筑设计制图的标准和规范建筑设计制图需要符合一定的标准和规范,以保证图纸的准确性和可读性。
建筑设计制图的标准和规范主要包括《建筑设计制图规范》、《建筑设计图样计数规范》、《建筑设计图样分类规范》等,这些规范规定了建筑设计图样的编制原则、图纸格式、标注要求等内容。
3. 建筑设计制图的技术要求建筑设计制图需要具备一定的技术要求,包括图纸的绘制、标注、编辑等技术。
建筑设计制图需要借助CAD软件来完成,因此,建筑设计师需要掌握CAD软件的基本操作技能,包括绘图命令、修改命令、图层管理、文字编辑等内容。
4. 建筑设计制图的表现方法建筑设计制图的表现方法包括平面图的符号表达、立面图的划线方式、剖面图的切面位置等内容。
建筑设计师需要根据设计方案的特点,选择合适的表现方法来表现建筑的形态和结构。
5. 建筑设计制图的文件管理建筑设计制图的文件管理包括图纸的归档、备份、传输等内容。
建筑设计师需要建立完善的文件管理制度,以保证图纸的安全和有效管理。
二、建筑施工制图知识点总结1. 建筑施工制图的基本概念建筑施工制图是施工单位根据设计图纸进行细化和补充,以便施工人员能够准确地理解和执行设计方案。
建筑施工制图包括施工平面图、配筋图、施工部位图等多种图种,通过这些图种,可以清晰地表现出施工的过程和方法。
2. 建筑施工制图的标准和规范建筑施工制图需要符合一定的标准和规范,以保证图纸的准确性和可读性。
建筑识图制图知识点总结建筑识图制图是建筑设计和施工中至关重要的一环,它涉及到了建筑设计图纸的阅读、理解和绘制。
建筑识图制图知识点包括建筑图纸的种类、符号、标注、尺度、布局等内容。
掌握这些知识点可以帮助建筑师和工程师更好地理解设计图纸,确保工程施工质量,提高工作效率。
一、建筑图纸的种类1、平面图:包括建筑平面图、结构平面图、设备平面图等,用于展示建筑物的平面布局。
2、立面图:展示建筑物的立面外观及立面构件的排布。
3、剖面图:揭示建筑物内部构造以及各种构造细节,如墙体结构、梁柱结构等。
4、局部放大图:用于放大建筑图纸中的某一细节部分,以便更清晰地展示细节构造。
二、建筑图纸的符号1、建筑符号:如窗户、门、墙、柱等建筑元素的图示符号,用于表示建筑图纸中的各种构件。
2、结构符号:用于表示建筑结构构件的符号,如梁、柱、板等。
3、设备符号:用于表示建筑设备的符号,如照明设备、空调设备、给排水设备等。
三、建筑图纸的标注1、名称标注:如建筑物的名称、设计单位、设计人员等。
2、尺寸标注:用于表示建筑物的尺寸大小以及各种构件的尺寸。
3、技术标注:包括材料、构造、施工工艺等技术性的标注。
四、建筑图纸的尺度1、比例尺:用于表示建筑图纸中实际尺寸与图纸尺寸之间的比例关系,如1:100、1:50等。
2、绘图尺度:指建筑图纸上使用的尺度,如1/100、1/50等。
五、建筑图纸的布局1、版面布局:指建筑图纸的整体设计,包括图幅大小、图纸比例、图面内容安排等。
2、分面布局:指建筑图纸中不同部分的布局,包括平面图、立面图、剖面图等的布局。
六、建筑识图制图的基本原则1、理解建筑设计意图:通过识图,理解建筑师设计的初衷,把握建筑物的整体布局和结构构造。
2、准确绘制建筑图纸:掌握绘图技术,准确绘制建筑图纸,确保图纸的质量和准确性。
3、认真阅读图纸信息:仔细阅读建筑图纸中的各种符号、标注和尺度,确保准确理解图纸意图。
4、遵循建筑规范标准:遵守建筑规范标准,确保设计图纸符合相关标准,能够顺利施工。
大二建筑制图与识图知识点在大二的建筑专业学习中,建筑制图与识图是非常重要的一项技能。
它不仅是建筑设计的基础,还直接关系到施工和监理等后续工作的顺利进行。
下面将介绍一些大二建筑制图与识图的知识点。
一、建筑制图1. 平面图:平面图是建筑设计中最基本的图纸之一,它展示了建筑物在水平方向上的布局和分布。
平面图通常包括建筑物的各个楼层平面图、单元平面图、功能区平面图等。
它需要准确地表示建筑物的尺寸、空间布局、功能分区等信息。
2. 立面图:立面图是建筑设计中展示建筑物外立面视图的图纸,它可以展示建筑物在垂直方向上的外观特点、材料选择、窗户和门的位置等。
立面图通常包括前立面、后立面、侧立面等不同视角。
3. 剖面图:剖面图是建筑设计中展示建筑物内部结构和构造的图纸,它可以展示建筑物在垂直方向上的截面视图。
剖面图通常包括纵向剖面图和横向剖面图,有助于了解建筑物的高度、结构、设备走向等。
4. 细部图:细部图是建筑设计中展示建筑物细节的图纸,主要包括一些具体构造的细部展示。
细部图通常包括墙体细部、窗户细部、门细部、屋顶细部等,可以准确地描述建筑物的材料、连接方式、施工工艺等。
5. 设备图:在建筑设计中,还需要绘制一些设备图,如给排水图、电气图等,展示建筑物内部的设备布置和管线走向。
二、识图1. 比例尺的识别:在建筑图纸中,常常会出现比例尺标注,比如1:100、1:50等。
正确识别比例尺可以准确地了解图纸上尺寸的实际大小。
2. 简化图件的识别:在建筑图纸中,为了方便绘制和阅读,常常会使用简化图件。
这些图件通过符号和简化的线条来表示建筑物的构造和材料。
学习识别这些简化图件可以较快地理解图纸上的信息。
3. 比例放大和缩小:在实际工作中,有时需要将图纸上的尺寸按照一定的比例放大或缩小。
学习使用比例尺和测量工具,可以掌握建筑图纸上尺寸的换算和转换。
4. 平面与立面的转换:建筑图纸中的平面图和立面图之间会存在联系,需要通过识图能力进行转换。
工程制图中必考知识点总结下面是工程制图中必考的知识点总结:一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多,常见的有建筑制图、机械制图、电气制图、水暖制图等。
每种制图都有其特定的符号和规范。
2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等,不同的规格适用于不同的制图需求。
在制图过程中,选择合适的图纸规格是十分重要的。
二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上,包括平行投影和透视投影两种方式。
2. 投影方法工程制图中常用的投影方法有正投影和轴测投影,正投影分为一、二和三等角投影。
三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等,在工程制图中,不同的图线代表不同的意义。
2. 线型符号根据不同的设计要求,绘图中需要使用不同的线型符号,包括连续粗线、破折线、菲涅耳线等。
四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系,通常用分数或比值表示,如1:50、1/100等。
2. 标准尺度在工程制图中,常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等,选择合适的尺度可以使图纸更加清晰易读。
五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状,标注的尺寸要符合规范,要简洁明了且准确无误。
2. 尺寸公差在工程制图中,尺寸公差是指允许的尺寸变化范围,在标注尺寸时需要考虑尺寸公差的影响。
六、符号和标志1. 机械制图符号在机械制图中,常用的符号包括直线、圆弧、螺纹、孔等,掌握这些符号的意义和用法是必不可少的。
2. 电气制图符号电气制图中的符号包括线路、元件、连接等,了解这些符号的含义对于正确理解电气系统非常重要。
七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等,掌握这些绘图工具的使用方法是基本功。
2. 绘图技巧为了提高绘图效率和质量,需要掌握一些绘图技巧,如画线顺序、线条的粗细控制、标注的位置和方式等。
建筑制图大一知识点归纳总结建筑制图是建筑专业中的重要课程之一,对于建筑学生来说,掌握好制图技巧和知识点是非常重要的。
下面是建筑制图大一课程中的一些知识点归纳总结,帮助大家更好地理解和掌握相关内容。
一、建筑制图的基础知识1.建筑制图的基本概念:建筑制图是指将建筑设计师的构思和意图通过图纸的形式表达出来的技术方法和过程。
2.建筑制图的分类:建筑制图可以分为平面图、立面图、剖面图等不同类型的图纸。
3.建筑制图的常用标准符号:建筑制图中会使用一些标准符号,如建筑平面图中的墙体符号、门窗符号、家具符号等。
二、建筑制图的基本技能1.绘制比例尺:建筑制图中常用的比例尺有1:100、1:200、1:500等,掌握正确绘制比例尺的方法是非常必要的。
2.线条的处理:建筑制图中线条的处理对于整体效果的美观度有着重要作用,掌握线条的处理技巧可以使图纸更加清晰明了。
3.标注和注释:在建筑制图中,标注和注释是不可或缺的,标注了建筑物的各种尺寸、名称、材料等信息,以便理解和施工。
三、平面图制作1.建筑平面图的概念和分类:建筑平面图是指建筑物的上、下、左、右四个方向的水平切面图,包括布置图、立柱布置图、墙体平面图等。
2.建筑平面图的绘制方法:绘制建筑平面图要先确定建筑结构和布局,然后按照比例绘制,并标注相应的尺寸和材料信息。
四、立面剖面图制作1.建筑立面图的概念和分类:建筑立面图是指建筑物的正面、背面等垂直切面图,包括主立面图、细部立面图等。
2.建筑立面图的绘制方法:绘制建筑立面图要先确定建筑物的外观和细部构造,然后按照比例绘制,并标注相应的尺寸和材料信息。
3.建筑剖面图的概念和分类:建筑剖面图是指建筑物的垂直切面图,主要用于展示建筑物内部的结构和布置。
4.建筑剖面图的绘制方法:绘制建筑剖面图要先确定切面的位置和方向,然后按照比例绘制,并标注相应的尺寸和材料信息。
五、建筑制图的注意事项1.准确性:建筑制图要求准确无误,不得有误导性的标注和注释,以免影响建筑物的施工和使用。
大一工程制图知识点归纳总结工程制图是工程技术中重要的一门基础课程,它是将工程设计和实施计划通过图纸和图表的形式准确传达给相关人员的重要手段。
大一阶段,我们学习了许多工程制图的基础知识和技能,下面对这些知识点进行归纳总结。
一、工程制图基础知识1.工程图纸规格工程图纸使用不同的规格,常见的包括A0、A1、A2、A3和A4等。
不同的规格适用于不同的绘图要求,要根据实际需要选择适当的规格。
2.图纸的折叠方法长尺寸的图纸一般需要按照一定的折叠方法进行折叠,以便于存放和携带。
常见的折叠方法有Z折法、L折法和U折法等。
3.图纸的命名为了方便管理和查找,图纸需要进行命名,一般采用序号命名法或者分区命名法。
序号命名法指定每张图纸的编号,而分区命名法则是根据图纸内容和用途进行分类命名。
4.图纸的比例工程图纸通常采用比例绘制,常见的比例包括1:1、1:2、1:5等。
选择合适的比例可以更好地表达设计和实施计划的细节。
5.图纸的符号和标注图纸上的符号和标注是工程制图中非常重要的一部分,它们用于表达各种要素和信息。
例如,线型符号、尺寸标注、文字标注等都是常见的图纸符号和标注。
二、工程制图的基本内容1.平面图平面图是工程制图中最基础的一种图纸,它用于表示建筑、机械和电气等实体物体在水平面上的布置和位置关系。
平面图通常包括平面布置图、平面布置剖面图、地基平面图等。
2.立面图立面图用来表示实体物体在垂直方向上的布置和形状特征。
立面图通常包括正立面图和侧立面图,可以清晰地展示建筑物或设备的外观特征。
3.剖面图剖面图是通过在平面图上切割实体物体,将其内部结构和细节展示出来。
剖面图通常用于表示建筑物的内部结构、机械设备的工作原理等。
4.细节图细节图用来表示实体物体的具体细节和特征,以便更准确地了解其构造和功能。
细节图通常包括构造细节图、装配图等。
5.示意图示意图是用来表达想法、概念或设计意图的图纸,它通常不需要精确的尺寸和比例。
示意图可以是手绘的草图,也可以是通过电脑软件绘制的图形。
1、单点长划线或双点长划线的两端不应是点。
2、汉子应采用国家公布的简化汉子,应用长仿宋体。
3、拉丁字母的数字可分为直体字(竖笔竖直)和斜体字(竖笔与水平线成75°角)两种。
4、图样上的尺寸由尺寸界线、尺寸线、尺寸起止符和尺寸数字组成。
5、在轴测图中标注尺寸时,去起止符号宜用小圆点。
6、国标规定,图样上标注的尺寸,除标高及总平面图以米为单位外,其余一律用毫米为单位,图上尺寸数字都不再注写单位。
7、标注直径、半径、和角度,尺寸起止符号不用45°短斜线,而用箭头表示。
角度数字一律水平书写。
8、根据长短轴作近似椭圆步骤(四心法):A,已知长短轴AB和CD,连接AC;B,以O为圆心,OA为半径,作圆弧交CD 延长线于点E,以C为圆心,CE为半径,作圆弧交AC于点F;C作AF的垂直平分线,交长轴于点O1,交短轴于(或其延长线)点O2,在AB上截OO3=OO1,在CD延长线上截OO4=OO2;D,分别以O1,O2,O3,O4为圆心,O1A,O2C,O3B.O4D为半径作圆弧,使各弧在O2O1,O4O1,O2O3,O4O3的延长线上的G、H、I、J四点连接处。
9、用来确定几何元素大小的尺寸,称为定形尺寸。
10、用来确定几何元素与基准之间或各元素之间相对位置的尺寸,称为定位尺寸。
11、假设光源发出的光线,能透过形体而将各个顶点和各根侧棱都在平面P上投落它们的影,这些点和线的影将组成一个能够反映形体各部分形状的图形,这个图形称为形体的投影。
投影可分为中心投影和平行投影。
12、带有标高的正投影图又称为标高投影图。
13、平行投影的特性:度量性、仿形性、积聚性、从属性、定比性。
14,点A到W面的距离=Aa//=a x O=点A的坐标;到V面的距离= Aa/=a y O=点A到Y轴的坐标;到H面的距离=Aa= a z O=点A到Z轴的坐标。
15、曲面是由直线或曲线在一定的约束条件下运动而形成,这根运动的直线或曲线,称为曲面的母线。
大一建筑制图理论知识点总结建筑制图是建筑设计中至关重要的一环,它通过图纸的形式将设计师的想法和构想转化为可视化的工具。
在大一学习建筑制图时,我们需要了解一些基础的理论知识点,以便能够正确地进行图纸的制作和理解。
下面是对大一建筑制图的理论知识点进行总结:一、平面图平面图是建筑制图中最常见、最基本的一种图纸形式。
它是以水平面为基准,通过展开表达建筑物在水平面上的布置、功能和空间关系。
平面图通常包括建筑物的布局、墙体线和尺寸标注、门窗位置等信息。
1.1 平面图的基本要素平面图由建筑的平面投影和标注构成。
平面投影是将立体的建筑物通过垂直投影法转化为平面上的图形。
标注是通过符号、字母、数字等形式标示出建筑物的各个部分或细节。
1.2 平面图的类型平面图分为总平面图、局部平面图和平面分析图。
总平面图是建筑物整体的平面展示,局部平面图则是对某一部分进行详细的展示,平面分析图用于分析建筑物的布局、交通流线等特定问题。
二、立面图立面图是展示建筑物外立面的图纸形式,通过立面图我们可以了解建筑物的外部形态、结构以及建筑物之间的相对位置关系。
立面图通常包括墙体线、门窗位置、外立面装饰等信息。
2.1 立面图的制作方法立面图的制作需要先进行建筑物的高程测量和横截面的绘制,然后将各个房间的内部结构和外立面等细节表达出来。
2.2 立面图的表达方式立面图的表达方式通常采用立面投影法,即将立体的建筑物通过垂直投影转换为平面上的图形。
在绘制立面图时,需要注意透视关系、比例尺以及窗户、门的形状和位置等细节。
三、剖面图剖面图是展示建筑物纵向切割面的图纸形式,通过剖面图我们可以了解建筑物在纵向的结构、空间布局和层高等信息。
剖面图通常由墙体线、楼梯位置、天花板高度等构成。
3.1 剖面图的制作方法制作剖面图需要对建筑物进行纵向切割,并将切割后的房间结构和细节表达出来。
同时,需要注意剖面图的比例尺和标注。
3.2 剖面图的表达方式剖面图通常采用平面剖面和立面剖面两种方式表达。
大一上学期建筑制图知识点大一上学期是建筑专业学生的学习起点,这个学期主要学习建筑制图的基础知识和技巧。
在建筑设计与制图课程中,学生将接触到一系列建筑制图的理论和实践操作。
本文将介绍大一上学期建筑制图的主要知识点,以帮助新生们更好地理解建筑制图的重要性和基本技巧。
1. 建筑制图的基本概念和意义建筑制图是建筑设计过程中的重要环节,通过图纸的绘制和表达,可以清晰地呈现建筑设计方案的思路和构想。
建筑制图不仅是设计师与工程师沟通的桥梁,也是建筑施工的依据。
因此,建筑制图需要准确、详细地描述建筑物的形状、尺寸、材料和施工要求等信息。
2. 建筑制图的基本分类建筑制图可以分为平面图、剖面图和立面图。
平面图是建筑空间在水平方向上的投影表示,剖面图是建筑空间在垂直方向上的切面表示,立面图是建筑物外观在平面上的展示。
此外,还有多种辅助图、细部图和总平面图等,用于对建筑设计进行补充和详细说明。
3. 建筑制图的基本工具和材料建筑制图需要使用一些专业的工具和材料来完成,其中最重要的是绘图仪器和图纸。
常见的绘图仪器包括直尺、三角板、圆规、铅笔和橡皮擦等。
图纸主要有平面图用的A4纸和A3纸,以及大型图纸用的A1纸和A0纸。
此外,还要使用不同类型的绘图笔和彩色铅笔来绘制不同种类的线条和标记,以提高图纸的可读性和美观度。
4. 建筑制图的基本符号和比例建筑制图需要使用一系列标准化的符号和比例来表示建筑物的各个组成部分。
常见的符号包括墙体、门窗、楼梯、卫生间和家具等。
符号的使用应符合相应的规范和标准,以确保图纸的一致性和可读性。
比例则是指图纸上的实际尺寸与实际物体尺寸之间的比例关系,常用的比例有1:100、1:50和1:20等。
5. 基本的建筑制图技巧和规范在进行建筑制图时,需要掌握一些基本的技巧和规范,以确保图纸的准确性和可靠性。
首先,要注意线条的粗细和使用方式,以达到正确的图形表达效果。
其次,要合理安排图纸的布局和比例,使得信息的表达更为清晰和有序。
2331《建筑制图基础》复习资料选择(一)知识点选择1.图纸的幅面的简称是(A )A .图幅2.图纸上限定绘图区域的线框是指(B )B.图框3.幅面代号为A0的图纸长、短边尺寸分别是()A . 1189mm、841mm4.幅面代号为A1的图纸长、短边尺寸分别是()B. 841mm、594mm5.幅面代号为A2的图纸长、短边尺寸分别是()C . 594mm、420mm6.幅面代号为A3的图纸长、短边尺寸分别是()D .297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是(D ) D.297mm、210mm8.—个工程设计中,每个专业所使用的图纸除去目录及表格所采用的A4幅面,一般不多于(B )B. 2种9.一般情况下,一个图样应选择的比例为(A )A.1种10.图样及说明中的汉字宜采用(A )A.长仿宋体11.制图的基本规定要求数量的数值注写应采用(A )A.正体阿拉伯数字12.制图的基本规定要求数量的单位符号应采用(C)C.正体字母13.绘制尺寸界线时应采用(C)C.细实线14.绘制尺寸起止符号时应采用(C )C .中粗断线15.尺寸起止符号倾斜方向与尺寸界线应成(A )A.45016.图样轮廓线以外的尺寸线,距图样最外轮廓线之间的距离,不宜小于(A )A. 10mm17.平行排列的尺寸线的间距,宜为(D ) D. 7〜10mm18.平行排列的尺寸线的间距,宜为(D ) D. 7〜10mm19.标注球的半径尺寸时,应在尺寸前加注符号(B )B. SR20.标注圆弧的弧长时,表示尺寸线应以(B )B.该圆弧同心的圆弧线表示21.在薄板板面标注板厚尺寸时,应在厚度数字前加厚度符号(B )B. t22.一般制图的第一个步骤是(A )A.绘制图样底稿23.一般制图的最后一个步骤是(D )D.图纸整理24.在平面图形中确定尺寸位置的点、直线称为(A )A.尺寸基准25.用于确定平面图形中各个组成部分的形状和大小的尺寸是(B )B.定型尺寸26.用于确定平面图形中各组成部分的相对位置的尺寸是(C )C.定位尺寸27.在制图中,把光源称为(A )A.投影中心28.在制图中,把光线称为(B )B.投影线29.在制图中,把承受影子的面称为(C )C.投影面30.在制图中,形成投影的方法称为(D )D .投影法31.在投影中心与投影面距离不变的情况下,形体距投影中心愈近,则影子(A )A.愈大32.在投影中心与投影面距离不变的情况下,形体距投影中心愈远,则影子(B )B.愈小33.由一点放射的投射线所产生的投影称为(B )B.水平投影34.由相互平行的投射线所产生的投影称为(B )B.水平投影35.形成物体的最基本几何元素包括(A )A.点、直线和平面36.点的正投影仍然是点,直线的正投影一般仍为直线(特出情况例外),平面的正投影一般仍为原空间几何形状的平面(特出情况例外),这种性质称为正投影的(A )A .同素性37.点在直线上,点的正投影一定在该直线的正投影上,点、直线在平面上,点和直线的正投影一定在该平面的正投影上,这种性质称为正投影的(B )B.从属性38.线段上的点将该线段分成的比例,等于点的正投影分线段的正投影所成的比例,这种性质称为正投影的(C )C.定比性39.两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比,这种性质称为正投影的(D )D.平行性40.当线段或平面平行于投影面时,其线段的投影长度反映线段的实长,平面的投影与原平面图形全等,这种性质称为正投影的(D )D.全等性41.当直线或平面垂直于投影面时,其直线的正投影积聚为一个点;平面的正投影积聚为一条直线。
1什么叫投影法:用投射中心发出的投影线将物体(投影对象)向选定的投影面进行投射,并得到物体投影的方法称为投影法。
2投影三要素:投射中心、投影对象、投影面。
3投影分类:1)中心投影(透视图),2)平行投影法:○1斜投影(斜轴测图)○2正投影(工程图、正轴测图、等值线图)
4平行投影的特征:1) 度量性2)仿形性3)积聚性4)平行性5)从属性6)定比性7)单面投影不可逆性(点的投影)
5三面投影的特性:长对正、高平齐、宽相等。
第二章
1重影点:1)书上概念:在某一投影面上投影重合的两个点,称为该投影面的重影点。
2)PPT上概念:当空间两点位于某一投影面的同一条投射线上时,它们的该面投影重合,这时,空间两点称为对该投影面的重影点。
不可见投影加括号写于可见投影后
2直角投影定理:垂直相交的两直线,若其中一条直线平行于某投影面,则两条直线在该投影面上的投影仍然反映直角关系。
(相交(或交叉)成直角的两直线,只要其中有一条直线平行于某投影面,则它们在该投影面上的投影仍反映直角)
3直角投影定理逆定理:若相交两直线在某一投影面上的投影为直角,且其中一条平行于该投影面,则两条直线在空间中比互相垂直。
(两直线之一是某投影面平行线,且两直线在该投影面上的同名投影互相垂直,则在空间两直线互相垂直)
第三章
第四章
1什么叫换面法:空间几何元素保持不动,用增设投影面的方法,使空间元素对新的投影面处于有利位置的方法称为换面法。
(使空间元素保持不动,通过设置辅助投影面建立新的投影面体系,使空间元素在新的投影面体系中处在有利于解题的位置,这种改变空间几何元素与投影面相对位置的方法,称为换面法)
2旋转法:即保持投影面的位置不动,将几何元素绕同一轴线(如投影面垂直线)旋转同一个角度,使几何元素旋转到有利于解题的位置的投影变换方法(三同原则)
第五章
1立体的分类:1)平面立体2)曲面立体
2曲线的形成:由点运动而形成的,可看作是一个点作不断改变方向运动的轨迹
3曲面的形成:由直线或曲线在一定约束条件下运动而形成。
这根运动的直线或曲线称为曲面的母线。
母线运动时所受的约束,称为运动的约束条件。
不同的母线或约束条件的不同,使形成不同的曲面。
同一曲面还可认为是由不同的母线根据不同的约束条件运动而成。
概念:导线(约束母线运动的直线或曲线)
导平面(约束母线运动状态的平面)
素线(母线运动到曲面上任一位置时)
4回转面:1)概念:是一动线(直线、圆弧或其它曲线)绕一定线(直线)回转一周形成的曲面(书上:可以由(直或曲)母线绕轴线旋转而形成的曲面。
2)分类:○1直纹回转面(圆柱面、圆锥面、单叶双曲回转面)
○2曲纹回转面(球面、环面)
3)特点:○1回转体在与回转轴垂直的投影面上投影为圆
○2回转表面的投影是形一个以其轮廓线或外形线为边缘的封闭图
1什么叫截交线:1)截平面与立体表面的交线称为截交线,
2)基本概念:截平面、截交面、截交线、截断体
2相贯线:1)基本概念:两立体相交称为相贯,其表面产生的交线称为相贯线。
其形状取决于二者的形状和相对位置。
2)特征:♦共有性♦表面性♦封闭性
3相贯线的特殊情况:1)特殊情况一:两个回转体具有公共轴线时,其表面的相贯线为圆,并且该圆垂直于公共轴线(当公共轴线处于投影面垂直位置时,相贯线有一个投影反映圆的实形,其余投影积聚为直线段)
2)特殊情况二:外切于同一球面的圆锥、圆柱相交时,其相贯线为两条平面曲线—椭圆(当两立体的相交两轴线同时平行于某一投影面时,则此两椭圆曲线在该投影面上的投影,为相交两直线段)
3)特殊情况三:当两圆柱面的轴线平行或两圆锥共锥顶时,圆柱面或圆锥面相贯线为直线(素线)。
