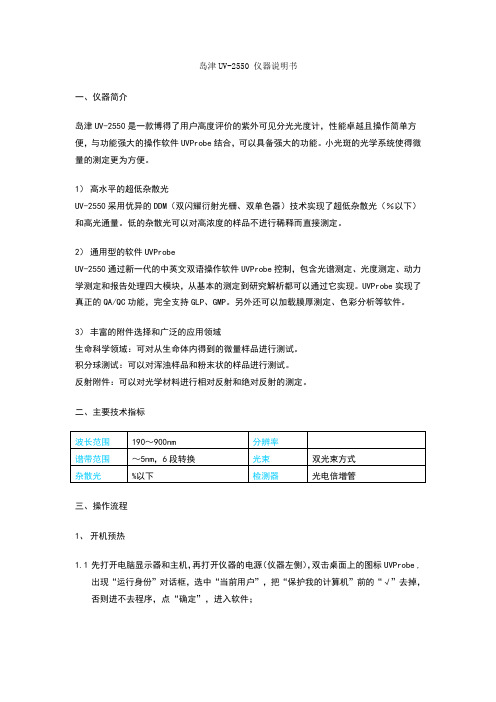

岛津UV-2550 仪器说明书一、仪器简介岛津UV-2550是一款博得了用户高度评价的紫外可见分光光度计，性能卓越且操作简单方便，与功能强大的操作软件UVProbe结合，可以具备强大的功能。
小光斑的光学系统使得微量的测定更为方便。
1）高水平的超低杂散光UV-2550采用优异的DDM（双闪耀衍射光栅、双单色器）技术实现了超低杂散光（％以下）和高光通量。
低的杂散光可以对高浓度的样品不进行稀释而直接测定。
2）通用型的软件UVProbeUV-2550通过新一代的中英文双语操作软件UVProbe控制，包含光谱测定、光度测定、动力学测定和报告处理四大模块，从基本的测定到研究解析都可以通过它实现。
UVProbe实现了真正的QA/QC功能，完全支持GLP、GMP。
另外还可以加载膜厚测定、色彩分析等软件。
3）丰富的附件选择和广泛的应用领域生命科学领域：可对从生命体内得到的微量样品进行测试。
积分球测试：可以对浑浊样品和粉末状的样品进行测试。
反射附件：可以对光学材料进行相对反射和绝对反射的测定。
二、主要技术指标三、操作流程1、开机预热1.1先打开电脑显示器和主机，再打开仪器的电源（仪器左侧），双击桌面上的图标UVProbe ,出现“运行身份”对话框，选中“当前用户”，把“保护我的计算机”前的“√”去掉，否则进不去程序，点“确定”，进入软件；1.2点击屏幕下方的“连接”，出现“UV-2550PC 系列– (FD 00)”对话框，仪器开始初始化，所有项目前显示绿灯，则初始化通过，点击“确定”，仪器连接成功；1.3初始化结束后，仪器需预热15min。
预热结束，即可往下操作。
2、基线校正2.1点击菜单栏中的“窗口”，在下拉菜单中，点击“光度测定”，打开光度模块；2.2点击屏幕下方光度计按键栏的“基线”，弹出“基线参数”对话框，输入波长范围（实验所需的波长范围），点击“确定”，启动基线校准操作，在基线扫描过程中，注意波长的变化范围，读数变化≤3nm可接受。

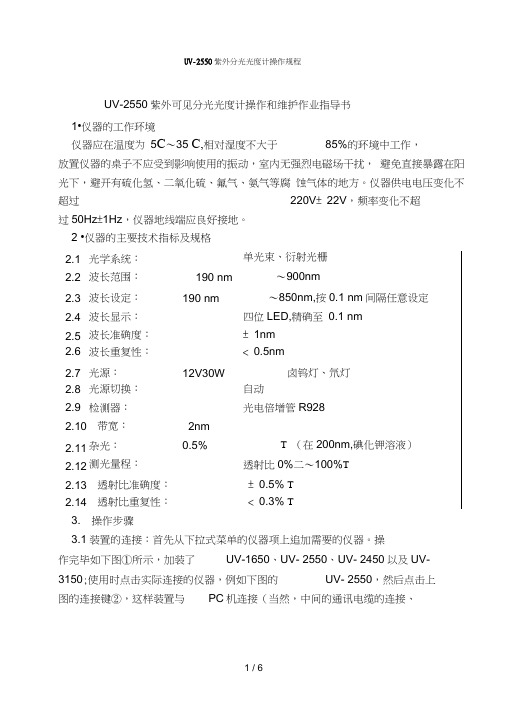

UV-2550紫外可见分光光度计操作和维护作业指导书1•仪器的工作环境仪器应在温度为5C〜35 C,相对湿度不大于85%的环境中工作，放置仪器的桌子不应受到影响使用的振动，室内无强烈电磁场干扰，避免直接暴露在阳光下，避开有硫化氢、二氧化硫、氟气、氨气等腐蚀气体的地方。
仪器供电电压变化不超过220V± 22V，频率变化不超过50Hz±1Hz，仪器地线端应良好接地。
2 •仪器的主要技术指标及规格2.1光学系统：单光束、衍射光栅2.2波长范围：190 nm〜900nm2.3波长设定：190 nm〜850nm,按0.1 nm间隔任意设定2.4波长显示：四位LED,精确至0.1 nm2.5波长准确度：± 1nm2.6波长重复性：< 0.5nm2.7光源：12V30W卤钨灯、氘灯2.8光源切换：自动2.9检测器：光电倍增管R9282.10带宽：2nm2.11杂光：0.5%T（在200nm,碘化钾溶液）2.12测光量程：透射比0%二〜100%T2.13透射比准确度：± 0.5% T2.14透射比重复性：< 0.3% T3. 操作步骤3.1装置的连接：首先从下拉式菜单的仪器项上追加需要的仪器。
操作完毕如下图①所示，加装了UV-1650、UV- 2550、UV- 2450以及UV- 3150;使用时点击实际连接的仪器，例如下图的UV- 2550，然后点击上图的连接键②，这样装置与PC机连接（当然，中间的通讯电缆的连接、通讯口的指定等都是必须的，此处不再赘述）并开始下示的初始化面。
初始化大约需要5分钟左右，进行一系列的检查和初置，如一切顺利通过就可以开始测定。
广W I最大包置搜索ROM檢测广光原点1慢菠RAM检测厂WI灯能量检测遮光器电动机初始化厂M最大位苴挨焉获绻电动机初始化厂E亲1能呈检测I'J电动机初贻化r光原点Z股素扫描电动机初姑化r持命L测试r過过♦或失败3.2测定…首先选择测定的方式，在主菜单上能发现右图亘土丄所示的各键，自左至右分别为：3.2.1报告生成器：用于制作各种格式的报告。

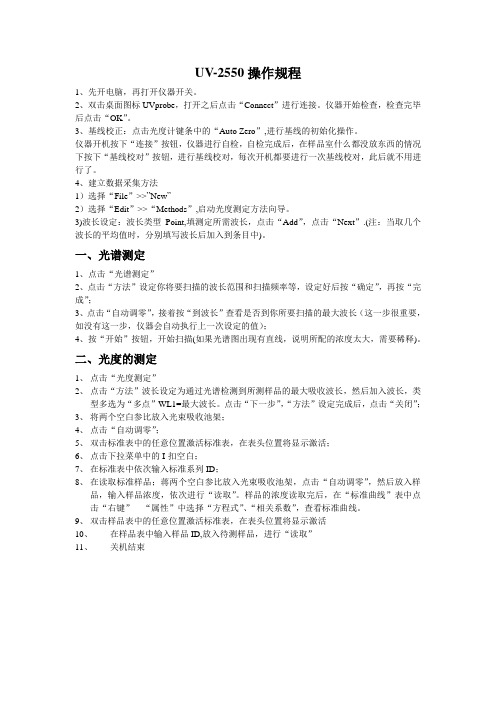

UV-2550操作规程1、先开电脑，再打开仪器开关。
2、双击桌面图标UVprobe，打开之后点击“Connect”进行连接。
仪器开始检查，检查完毕后点击“OK”。
3、基线校正：点击光度计键条中的“Auto Zero”,进行基线的初始化操作。
仪器开机按下“连接”按钮，仪器进行自检，自检完成后，在样品室什么都没放东西的情况下按下“基线校对”按钮，进行基线校对，每次开机都要进行一次基线校对，此后就不用进行了。
4、建立数据采集方法1）选择“File”>>”New”2）选择“Edit”>>“Methods”,启动光度测定方法向导。
3)波长设定：波长类型Point,填测定所需波长，点击“Add”，点击“Next”.(注：当取几个波长的平均值时，分别填写波长后加入到条目中)。
一、光谱测定1、点击“光谱测定”2、点击“方法”设定你将要扫描的波长范围和扫描频率等，设定好后按“确定”，再按“完成”；3、点击“自动调零”，接着按“到波长”查看是否到你所要扫描的最大波长（这一步很重要，如没有这一步，仪器会自动执行上一次设定的值）；4、按“开始”按钮，开始扫描(如果光谱图出现有直线，说明所配的浓度太大，需要稀释)。
二、光度的测定1、点击“光度测定”2、点击“方法”波长设定为通过光谱检测到所测样品的最大吸收波长，然后加入波长，类型多选为“多点”WL1=最大波长。
点击“下一步”，“方法”设定完成后，点击“关闭”；3、将两个空白参比放入光束吸收池架；4、点击“自动调零”；5、双击标准表中的任意位置激活标准表，在表头位置将显示激活；6、点击下拉菜单中的I-扣空白；7、在标准表中依次输入标准系列ID；8、在读取标准样品；蒋两个空白参比放入光束吸收池架，点击“自动调零”，然后放入样品，输入样品浓度，依次进行“读取”。
样品的浓度读取完后，在“标准曲线”表中点击“右键”---“属性”中选择“方程式”、“相关系数”，查看标准曲线。
UV-2550紫外分光光度计标准操作及维护保养规程1.目的建立UV-2550型紫外可见分光光度计标准操作及维护保养规程，确保分光光度计正常使用。
2.范围适用于UV-2550型紫外可见分光光度计的操作使用。
3.术语或定义N/A4.职责：仪器管理员及仪器操作人员对本规程的实施负责。
5.程序5.1 工作环境仪器应在温度为5℃～35℃，相对湿度不大于85%的环境中工作，放置仪器的桌子不应受到影响使用的振动，室内无强烈电磁场干扰，避免直接暴露在阳光下，避开有硫化氢、二氧化硫、氟气、氮气、氨气等腐蚀气体的地方。
5.2 供电要求仪器供电电压变化不超过220V±22V，频率变化不超过50±2HZ，仪器地线端应良好接地。
5.3 联机5.3.1开启计算机，进入Windows9X操作系统。
5.3.2用鼠标点击“开始”→“程序”→“紫外可见分光光度计”→紫外可见分光光度计”。
5.3.3计算机屏幕显示“是否联机？”提示，选择“是”。
如未初始化，系统直接进入初始化窗口。
如已初始化过，系统提示“是否初始化？”，可选择“是”或“否”。
选择“是”，则系统进入初始化窗口如选择“否”，则系统进行系统设置后进入工作窗口。
5.4.定量分析5.4.1在工作窗口下选择定量分析进入，设定波长（输入指定波长，并使仪器波长马达驱动至该指定波长。
如果波长输入值大于850nm或小于190nm，将会有提示表明该输入出错，并且等待下一次输入。
如取消设定，则所输入波长值无效。
否则产针会等待输入，直至输入的波长值正确为止）。
5.4.2取比色皿一只倒入空白溶液，放入样品室第一格；另取配对比色皿一只倒入待测液，放入样品室第二格，盖好样品室。
5.4.3调满度。
使显示的数值在透过率时为99.0%～101.0%；在吸光度时为-0.001～0.001第二格，读数窗上显示的数值即为该样品的吸光度（A）。
5.5 定性分析5.5.1在工作窗品下选择波长扫描。

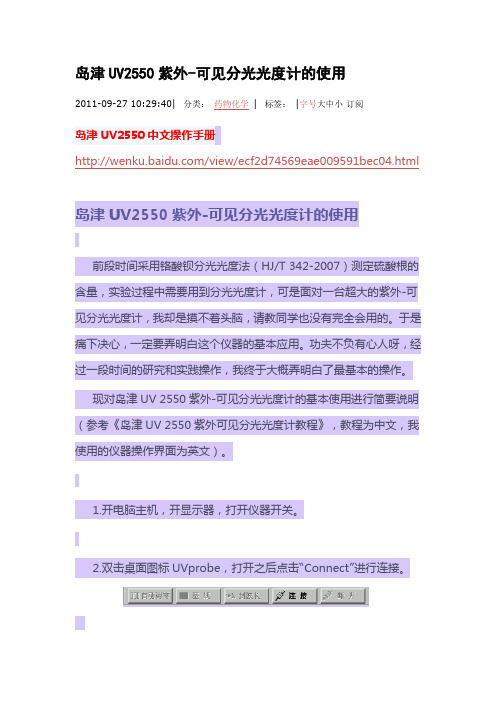

岛津UV2550紫外-可见分光光度计的使用2011-09-27 10:29:40| 分类：药物化学| 标签：|字号大中小订阅岛津UV2550中文操作手册/view/ecf2d74569eae009591bec04.html岛津UV2550紫外-可见分光光度计的使用前段时间采用铬酸钡分光光度法（HJ/T 342-2007）测定硫酸根的含量，实验过程中需要用到分光光度计，可是面对一台超大的紫外-可见分光光度计，我却是摸不着头脑，请教同学也没有完全会用的。
于是痛下决心，一定要弄明白这个仪器的基本应用。
功夫不负有心人呀，经过一段时间的研究和实践操作，我终于大概弄明白了最基本的操作。
现对岛津UV 2550紫外-可见分光光度计的基本使用进行简要说明（参考《岛津UV 2550紫外可见分光光度计教程》，教程为中文，我使用的仪器操作界面为英文）。
1.开电脑主机，开显示器，打开仪器开关。
2.双击桌面图标UVprobe，打开之后点击“Connect”进行连接。
3.出现以下窗口，仪器开始进行检查，检查完毕后点击“OK”。
4.基线校正：点击光度计键条中的“Auto Zero”，进行基线的初始化操作。
5.建立数据采集方法1）选择“File”>>“New”。
2）选择“Edit”>>“Methods”，启动光度测定方法向导，出现以下窗口。
3）波长设定：波长类型：Point；波长：填测定所需波长；点击“Add”。
点击“Next”。
注：当取几个波长的平均值时，分别填写波长后加入到条目中。
4）校准：类型：Multi Piont；公式：Fixed Vovelength；WL：WL所需波长；曲线次数（Order of）：1st/2nd/3rd。
点击“Next”。
注：1st：直线；2nd：二次曲线，接近数据点；3rd：最接近数据点。
5）测定参数标准标签页：标准曲线数据直接输入时选“User Entry”，采用仪器测定时选“Instrument”。
u v2550使用说明(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--岛津UV 2550紫外-可见分光光度计操作规程一、开机1.开电脑主机，开显示器，打开仪器开关。
2.双击桌面图标UVprobe，打开之后点击左下角“连接”进行连接。
3.出现以下窗口，仪器开始进行检查，检查完毕后点击“OK”。
注：仪器自检过程不能打开样品仓，否则会影响自检正常进行。
二、模式1.基线校正：将样品池及参比池同时放入参比溶液，点进行基线校正。
2.建立数据采集方法选择“编辑”→“方法”，进入光谱方法对话框。
在“测定”选项下，输入波长范围，其余选其缺省值即可。
在“仪器参数”选项下，测定方式通常选吸收值，其余缺省。
在“附件”选项下，选六联池。
在上述确定后，点确定，进入测试界面3.样品测定：参比池参比液不动，将外侧样品池的换成待测样品，点进行样品图谱扫描。
4.测试完成后，图谱将自动将峰值及峰谷的位置标出。
5.报告生成：点，调出报告模板，点击“打印预览”形成UVProbe报告，在该页面点“打印”，在打印对话框中选，点击确定后，出现保存对话框，输入文件名后，保存。
6.打印数据点，调出数据打印对话框，在该对话框右击选“属性”，输入间隔，全部选定数据复制，点开Excel,粘贴即可。
注:全部测试完成后，一定要点“文件”→“全部保存”，否则测试数据将丢失三、模式1.选择“编辑”→“方法”，启动光度测定方法向导。
波长类型：点；波长：填测定所需波长；点击“加入”。
点击“下一步”。
标准曲线选项选“多点”“固定波长”，WL1处输入所选波长，一直点“下一步”到“完成”。
保存设定的方法。
2.基线校正：将样品池及参比池同时放入参比溶液，点击，扣除参比溶液对样品的影响。
3.标准曲线：在激活的“标准表”输入浓度，保持参比池参比液不动，将外侧样品池的换成已配置好的标准样品，为防止交叉污染，建议浓度由低到高点逐个进行样品吸光度测试，所有的标准样品测试后，自动生成标准曲线。

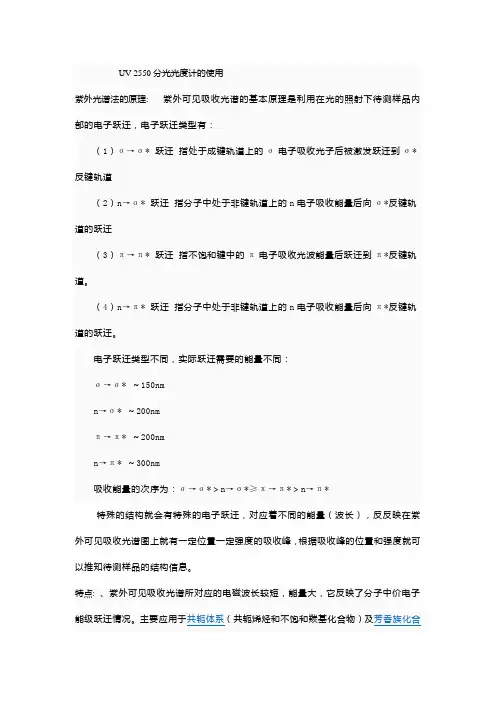

UV-2550分光光度计的使用紫外光谱法的原理: 紫外可见吸收光谱的基本原理是利用在光的照射下待测样品内部的电子跃迁，电子跃迁类型有：（1）σ→σ* 跃迁指处于成键轨道上的σ电子吸收光子后被激发跃迁到σ*反键轨道（2）n→σ* 跃迁指分子中处于非键轨道上的n电子吸收能量后向σ*反键轨道的跃迁（3）π→π* 跃迁指不饱和键中的π电子吸收光波能量后跃迁到π*反键轨道。
（4）n→π* 跃迁指分子中处于非键轨道上的n电子吸收能量后向π*反键轨道的跃迁。
电子跃迁类型不同，实际跃迁需要的能量不同：σ→σ* ～150nmn→σ* ～200nmπ→π* ～200nmn→π* ～300nm吸收能量的次序为：σ→σ*＞n→σ*≥π→π*＞n→π*特殊的结构就会有特殊的电子跃迁，对应着不同的能量（波长），反反映在紫外可见吸收光谱图上就有一定位置一定强度的吸收峰，根据吸收峰的位置和强度就可以推知待测样品的结构信息。
3、紫外可见吸收光谱常用于共轭体系的定量分析，灵敏度高，检出限低。
物质的紫外吸收光谱基本上是其分子中生色团及助色团的特征，而不是整个分子的特征。
如果物质组成的变化不影响生色团和助色团，就不会显著地影响其吸收光谱，如甲苯和乙苯具有相同的紫外吸收光谱。
另外，外界因素如溶剂的改变也会影响吸收光谱，在极性溶剂中某些化合物吸收光谱的精细结构会消失，成为一个宽带。
所以，只根据紫外光谱是不能完全确定物质的分子结构，还必须与红外吸收光谱、核磁共振波谱、质谱以及其他化学、物理方法共同配合才能得出可靠的结论。
化合物的鉴定利用紫外光谱可以推导有机化合物的分子骨架中是否含有共轭结构体系，如C＝C －C＝C、C＝C－C＝O、苯环等。
利用紫外光谱鉴定有机化合物远不如利用红外光谱有效，因为很多化合物在紫外没有吸收或者只有微弱的吸收，并且紫外光谱一般比较简单，特征性不强。
利用紫外光谱可以用来检验一些具有大的共轭体系或发色官能团的化合物，可以作为其他鉴定方法的补充。

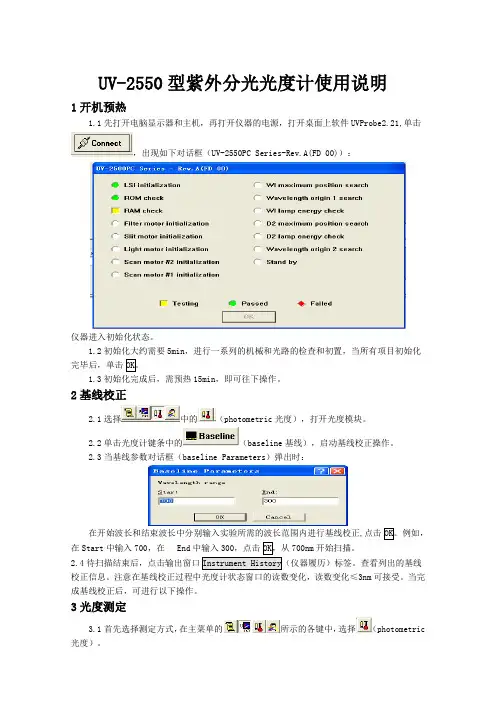

UV-2550型紫外分光光度计使用说明1开机预热1.1先打开电脑显示器和主机，再打开仪器的电源，打开桌面上软件UVProbe2.21,单击，出现如下对话框（UV-2550PC Series-Rev.A(FD 00)）：仪器进入初始化状态。
1.2初始化大约需要5min，进行一系列的机械和光路的检查和初置，当所有项目初始化完毕后，单击1.3初始化完成后，需预热15min，即可往下操作。
2基线校正2.1选择中的（photometric光度），打开光度模块。
2.2单击光度计键条中的（baseline基线），启动基线校正操作。
2.3当基线参数对话框（baseline Parameters）弹出时：在开始波长和结束波长中分别输入实验所需的波长范围内进行基线校正,点击在Start中输入700，在End700nm开始扫描。
2.4待扫描结束后，点击输出窗口校正信息。
注意在基线校正过程中光度计状态窗口的读数变化，读数变化≤3nm可接受。
当完成基线校正后，可进行以下操作。
3光度测定3.1首先选择测定方式，在主菜单的所示的各键中，选择（photometric 光度）。
3.2 参数的设置（以硝酸盐为例说明）：点击菜单栏中的键，出现图（photometric Method Wizard-[Wavelengths]：在)中可供选择在538，WL538.0，点击加入，点下一步，出现图（photometric Method Wizard-[Calibration]）：Multi Point,Single Point，K-Factor，wavelength，Ratio，Different）中选择步添加过的波长，例如的单位。
单击下一步；出现下图（标准表）：一般选择默认状态，其中表示在重复测定之前进行提示。
再单击下一步；出现下图（样品表）：和上面类似，用默认设置即可。
再单击下一步，出现下图（Photometric metricWizard-[File Properties]）：在下，单击完成。

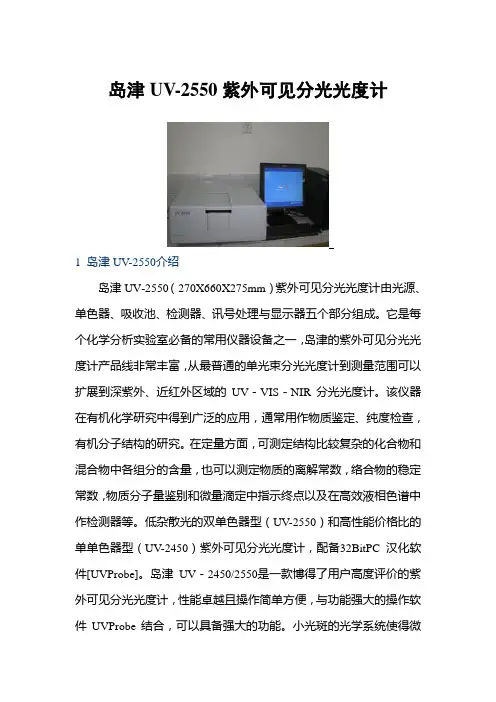

岛津UV-2550紫外可见分光光度计1 岛津UV-2550介绍岛津UV-2550（270X660X275mm）紫外可见分光光度计由光源、单色器、吸收池、检测器、讯号处理与显示器五个部分组成。
它是每个化学分析实验室必备的常用仪器设备之一，岛津的紫外可见分光光度计产品线非常丰富，从最普通的单光束分光光度计到测量范围可以扩展到深紫外、近红外区域的UV－VIS－NIR分光光度计。
该仪器在有机化学研究中得到广泛的应用，通常用作物质鉴定、纯度检查，有机分子结构的研究。
在定量方面，可测定结构比较复杂的化合物和混合物中各组分的含量，也可以测定物质的离解常数，络合物的稳定常数，物质分子量鉴别和微量滴定中指示终点以及在高效液相色谱中作检测器等。
低杂散光的双单色器型（UV-2550）和高性能价格比的单单色器型（UV-2450）紫外可见分光光度计，配备32BitPC汉化软件[UVProbe]。
岛津UV－2450/2550是一款博得了用户高度评价的紫外可见分光光度计，性能卓越且操作简单方便，与功能强大的操作软件UVProbe结合，可以具备强大的功能。
小光斑的光学系统使得微量的测定更为方便。
2 岛津UV-2550技术参数1.测定波长范围：190～900nm2.谱带宽度：0.1～5nm3.分辨率：0.1nm4.波长重现性：±0.1nm5.杂散光：0.0003%以下6.测光方式：双光束方式（付反馈直接比例方式）7.测光范围：吸光度-4～5Abs,透射率，反射率：0.0-999.9%8.记录范围：吸光度-9.999-9.999Abs,透射率，反射率：-999.9-9.9999.基线平坦度：±0.001Abs以内（除去干扰，狭缝2nm,波长扫描10.检测器：光电倍增管3 岛津UV-2550操作规程岛津UV2550紫外可见分光光度计现场培训教程/view/9303db40b307e87101f6962d.html1.打开仪器，计算机电源。
