1第一部分GCMS原理1 真空系统真空系统是使得离子能够在质量分析器内无碰撞飞行的必须品，质谱中通常用两级的真空泵系统，第一级的泵称为主泵，通常是分子涡轮泵，主要功能是抽出载气保持腔体内处于高真空状态。

第二级的泵通常是机械泵，起到将第一级主泵抽出的气体排出的功能。

离子源检测器真空腔体四级杆分子涡轮泵岛津国际贸易（上海）有限公司岛津国际贸易（上海）有限公司2 2 离子源（Ion source ）EI （电子轰击）源，是一个典型的离子源，在GC/MS 分析中，EI 源是最通用的离子源。

1．透镜组的作用是使得离子源产生的离子能够高效率到达四极杆2．灯丝通常用的材质是金属铼或钨，通过电流加热而激发出电子3．排斥极，加正电压把离子源中的正电荷推出4．捕集电极，捕获灯丝发出的电子来检测灯丝激发的电流，是用来控制灯丝发射的电流达到稳定状态。

捕集电极有时被集成为另一个灯丝。

PCI ，正化学源，是一种软电离方式，产生很少的碎片，对于确定化合物的分子量是一个有效的工具。

软电离方式，很少的碎片产生。

准分子离子峰（M+1）通常用来确定分子量样品离子化的反应:在正化学源模式下，样品的离子化是通过样品分子与反应物离子在几种不同方式下的反应而完成的，一些重要的反应归结如下：（1） 质子的转移质子（氢离子H+）由反应物离子[BH]+转移到样品分子M ，形成 准分子离子[M+H]+，这是最主要的样品离子化反应。

（2） 加合了反应物离子样品分子捕获反应物离子X+形成 加合离子[M+X]+（3） 氢离子的提取氢离子在样品分子中被提取，形成[M-H]+离子（4） 电荷交换电荷由反应物离子[BH]+转移到样品分子NCI ，负化学源负离子主要由捕获（或附着）热电子形成的，我们称这个过程为电子捕获或电子附着。

用来产生负离子的热电子的能量特别小，以至于不能使得化合物破碎为太多小的碎片离子，因此，与EI 源相比，负化学源的谱图显的更加简单。

（1） 反应气的导入电子和反应气的碰撞使得反应气被离子化，同时通过碰撞，电子能量减少，使得灯丝发射的高能量、高速电子转换成易于被捕获的低能量、低速的电子。

岛津NSA-3090烟气超低排放在线监测系统说明书产品详情烟气超低排放（即在基准氧含量6%条件下，烟尘、二氧化硫、氮氧化物排放浓度分别不高于10、35、50毫克/立方米）是煤炭清洁化利用、改善大气环境质量、缓解资源约束，提升煤电清洁发展水平的重要举措。

岛津凭借新开发设计的高灵敏度切换式比率红外检测器技术和先进无损失膜式除湿预处理设计，专业应对超低排放高湿低浓度烟气工况特点，实现0-70mg/m3 SO2低量程下的高精度连续在线监测，同时系统保持了运行稳定性和维护简便性。

系统特点1、先进的无损失膜式除湿器技术瞬间去除高湿低浓度烟气中的水份，无SO2损失，无维护、无消耗，没有磷酸消耗和废液处理费，运营维护费用降低70%以上。

2、可靠稳定的0-70mg/Nm3 （SO2）超低量程检测能力新开发设计的高灵敏度切换式比率红外NDIR检测器，同时有效去除H2O、CO2、CH4等共存气体的干扰，可同时进行SO2、NOX、CO、CO2、O2五种气体成份检测，具有极低的零点漂移，监测数据准确、稳定。

3、完全符合HJ75、76新标准的苛刻要求对应仪表响应时间、平行性、干扰成分、示值误差、SO2损失率、NOX转化效率等新要求，监测系统规范、数据可靠。

应用领域燃煤发电厂/供热厂、石油化学工业、工业锅炉或窑炉、垃圾焚烧厂、水泥、钢铁及玻璃等行业的固定源烟气超低排放在线监测。

使用条件•电源：AC220V±10%，频率50Hz•功率：最大600VA（选配件除外）测定范围组合请咨询岛津公司重现性±1%以内满量程的±1%/周以内，化学电池式O2为±2%/周以内（当环境温度零点漂移变化在±5℃以内时）量程漂移满量程的±2%/周以内（当环境温度变化在±5℃以内时）直线性满量程的±2%/以内响应时间100秒以内，SO2在120秒以内外观尺寸W800×D557×H1767。

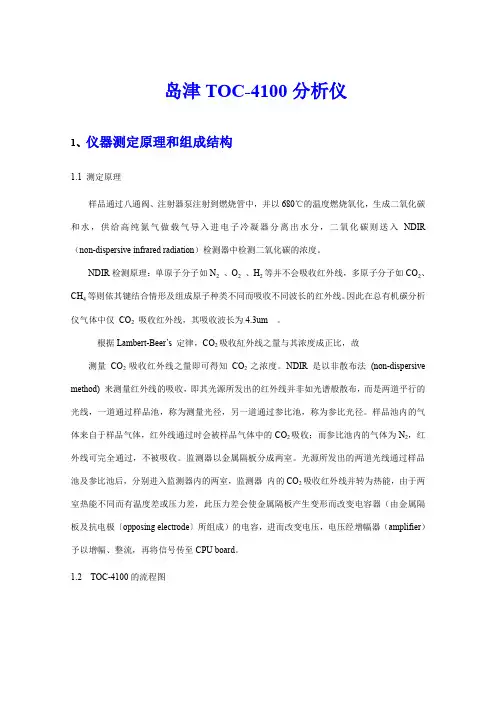

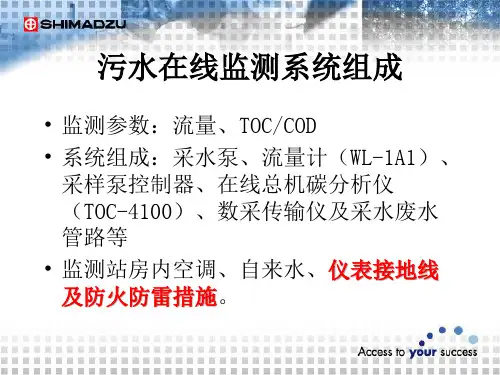

岛津TOC-4100分析仪1、仪器测定原理和组成结构1.1 测定原理样品通过八通阀、注射器泵注射到燃烧管中，并以680℃的温度燃烧氧化，生成二氧化碳和水，供给高纯氮气做载气导入进电子冷凝器分离出水分，二氧化碳则送入NDIR （non-dispersive infrared radiation）检测器中检测二氧化碳的浓度。

NDIR检测原理：单原子分子如N2、O2、H2等并不会吸收红外线，多原子分子如CO2、CH4等则依其键结合情形及组成原子种类不同而吸收不同波长的红外线。

因此在总有机碳分析仪气体中仅CO2吸收红外线，其吸收波长为4.3um。

根据Lambert-Beer’s 定律，CO2吸收紅外线之量与其浓度成正比，故测量CO2吸收红外线之量即可得知CO2之浓度。

NDIR是以非散布法(non-dispersive method) 来测量红外线的吸收，即其光源所发出的红外线并非如光谱般散布，而是两道平行的光线，一道通过样品池，称为测量光径，另一道通过参比池，称为参比光径。

样品池内的气体来自于样品气体，红外线通过时会被样品气体中的CO2吸收；而参比池内的气体为N2，红外线可完全通过，不被吸收。

监测器以金属隔板分成两室。

光源所发出的两道光线通过样品池及参比池后，分别进入监测器内的两室，监测器内的CO2吸收红外线并转为热能，由于两室热能不同而有温度差或压力差，此压力差会使金属隔板产生变形而改变电容器（由金属隔板及抗电极〔opposing electrode〕所组成）的电容，进而改变电压，电压经增幅器（amplifier）予以增幅、整流，再将信号传至CPU board。

1.2 TOC-4100的流程图图2-5-1 TOC-4100的流程图1.3 仪器的样品预处理单元图2-5-2 TOC-4100的预处理单元排水阀样品入口滤网洗水 进样螺旋桨均化器杀菌剂1.4 样品采样单元2-5-3 TOC-4100的样品采样单元2、试剂及其配制2.1标准试剂的配制准确称取经过（110°C烘干1小时）基准试剂邻苯二甲酸氢钾2。

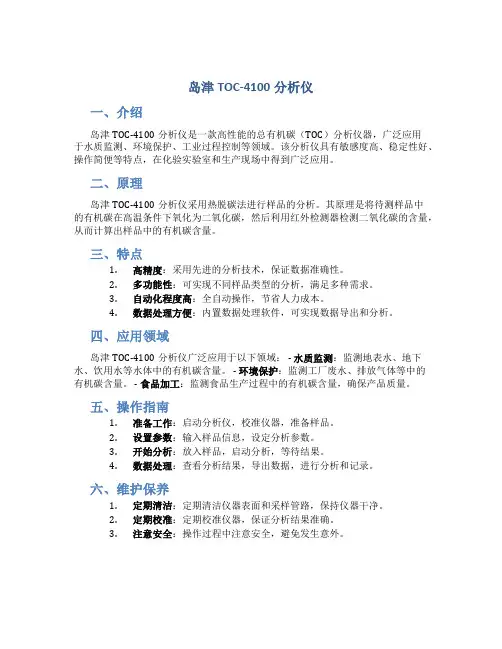

岛津TOC-4100分析仪一、介绍岛津TOC-4100分析仪是一款高性能的总有机碳（TOC）分析仪器，广泛应用于水质监测、环境保护、工业过程控制等领域。

该分析仪具有敏感度高、稳定性好、操作简便等特点，在化验实验室和生产现场中得到广泛应用。

二、原理岛津TOC-4100分析仪采用热脱碳法进行样品的分析。

其原理是将待测样品中的有机碳在高温条件下氧化为二氧化碳，然后利用红外检测器检测二氧化碳的含量，从而计算出样品中的有机碳含量。

三、特点1.高精度：采用先进的分析技术，保证数据准确性。

2.多功能性：可实现不同样品类型的分析，满足多种需求。

3.自动化程度高：全自动操作，节省人力成本。

4.数据处理方便：内置数据处理软件，可实现数据导出和分析。

四、应用领域岛津TOC-4100分析仪广泛应用于以下领域： - 水质监测：监测地表水、地下水、饮用水等水体中的有机碳含量。

- 环境保护：监测工厂废水、排放气体等中的有机碳含量。

- 食品加工：监测食品生产过程中的有机碳含量，确保产品质量。

五、操作指南1.准备工作：启动分析仪，校准仪器，准备样品。

2.设置参数：输入样品信息，设定分析参数。

3.开始分析：放入样品，启动分析，等待结果。

4.数据处理：查看分析结果，导出数据，进行分析和记录。

六、维护保养1.定期清洁：定期清洁仪器表面和采样管路，保持仪器干净。

2.定期校准：定期校准仪器，保证分析结果准确。

3.注意安全：操作过程中注意安全，避免发生意外。

七、总结岛津TOC-4100分析仪是一款功能强大、操作简便的高性能TOC分析仪器，广泛应用于各个领域。

通过本文介绍，希望读者对该仪器有更深入的了解，从而更好地应用于实际工作中。

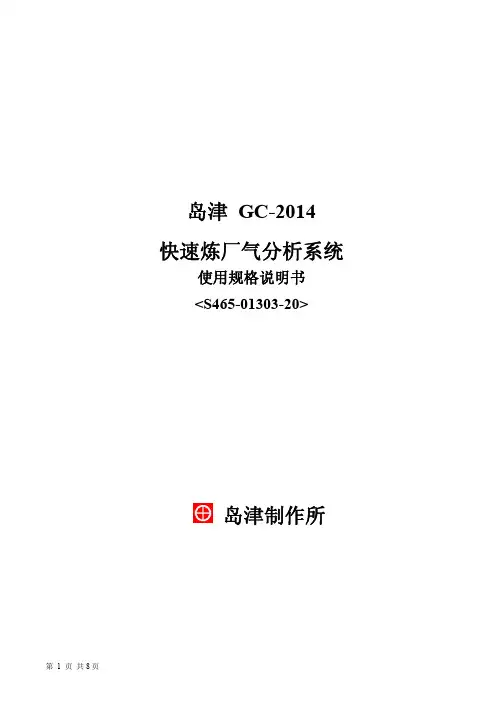

岛津GC-2014快速炼厂气分析系统使用规格说明书<S465-01303-20>岛津制作所SSM-ZM-129 岛津GC-2014 快速炼厂气分析系统一、概要测定成分及测定范围测定成分测定范围H2 0.01%以上O2 0.01%以上N2 0.01%以上CO 0.01%以上CO2 0.01%以上CH4 0.01%以上C2 0.01%以上C3 0.01%以上C4 0.01%以上C5 0.01%以上C6+ 0.01%以上分析过程：本系统由三个十通阀，一个六通阀，七根色谱分析柱，两个TCD与一个FID组成。

十通阀V1起始处于单线状态，利用事件Relay1 (1) 将V1切换到双线状态，使定量环中的气体样品进入分析系统。

当CO2进入MC-1后，利用事件Relay1 (0)反吹CO2以后的组分。

六通阀V2起始处于单线状态，当O2，N2，CH4，CO进入MC-2而CO2未进入时，利用事件Relay2(1) 将V2切换到双线状态，CO2通过CC-2先被TCD-1检测出。

然后利用事件Relay2(0) 将V2切换到单线状态，O2，N2，CH4，CO经分子筛分离后被TCD-1检测出。

十通阀V3起始处于单线状态，利用事件Relay3 (1) 将V3切换到双线状态，使定量环中的气体样品进入分析系统。

样品进入PC-2预分离后进入MC-3，当H2进入MC-3后，利用Relay3 (0)反吹H2以后的组分。

H2进入MC-3分离后被TCD-2检测出。

十通阀V4起始处于单线状态，利用事件Relay4(1) 将V4切换到双线状态，使定量环中的气体样品进入分析系统。

样品进入PC-3预分离,当C1-C5进入MC-4后，利用Relay4 (0)反吹C6+,其余组分在HP-AL/S柱上分离并通过FID检测出。

二、规格1、分析周期约11分钟2、校正方法外标法3、记录方式积分仪或工作站4、分析结果数据处理机记录色谱图、保留时间、计算含量，打印结果5、使用仪器气相色谱仪（GC-2014）色谱工作站（GC-SOLUTION）6、载气氢气，氮气（纯度99.999%以上）7、阀驱动用空气压力350~450kpa的无油除湿空气8、电源交流220V 15A9、安装尺寸长：900mm、宽：700mm、高：1195mm三、仪器构成图四、岛津GC-2014 快速炼厂气分析系统流路图V1(十通阀)：Relay1(0) 单线Relay1(1) 双线V2(六通阀)：Relay2(0) 单线Relay2(1) 双线V3(十通阀)：Relay3(0) 单线Relay3(1) 双线V4(十通阀)：Relay4(0) 单线Relay4(1) 双线五、典型谱图六、仪器出厂设定的分析条件（每套仪器因色谱柱不同而有所不同）1、主机分析条件设定TCD-1TCD-2Temp(℃) 150 150 Current(mA) 80 40 柱箱温度(Column)： 60℃(5min)—20℃/min —130℃(3.0min) Polarit(-/+) + - CON1： 50℃ Pre Temp: 150℃ 150℃温 度 控 制 CON2： 50℃ FID: 200℃ 载气种类： H2 , N2 Sample Loop ：1mL , 500uL , 100uL APC1(H2)： 190 kPa APC5(N2)： 185 kPa APC2(H2)： 190 kPa APC6(N2)： 200 kPa APC3(H2)： 100 kPa Carrier-L(N2)： 60 mL/min APC4(N2)： 185 kPa Carrier-R(N2)： 60 mL/min 载 气FID ：H2 55 kPa Air 40 kPa 时间Pre Run功能时间 0.01 0.01 0.01 0.30 0.60 1.00 1.10 2.00时间程序Time Program 功能 Relay1 (1) Relay3 (1) Relay4 (1) Relay4 (0) Relay3 (0) Relay1 (0) Relay2 (1) Relay2(0)七、色谱柱柱名称 柱材料 最高温度 PC-1 P-Q 80/100 mesh 3.2*2.1mm*1.0M 250℃ MC-1 P-Q 80/100 mesh 3.2*2.1mm*1.0M 250℃ MC-2 MS-13X 60/80 mesh 3.2*2.1mm*2.0M 350℃ PC-2 P-N 80/100 mesh 3.2*2.1mm*1.0M 190℃ MC-3 MS-13X 60/80 mesh 3.2*2.1mm*2.0M 350℃ PC-3 OV-1 3.2*2.1mm*1.0M 350℃ MC-4 HP-AL/S 0.53mm*50M*15um 200℃ Ref-1 MS-13X 60/80 mesh 3.2*2.1mm*2.0M 350℃ Ref-2 MS-13X 60/80 mesh 3.2*2.1mm*2.0M 350℃ 注意：1、本系统使用的是V ALCO 的WE 型阀，最高使用温度为220℃；2、若要老化系统，请将柱箱温度设定在170℃以下老化。

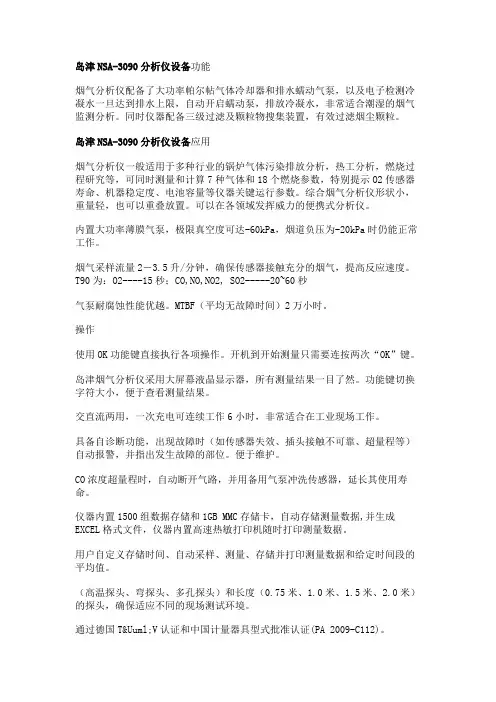

岛津NSA-3090分析仪设备功能烟气分析仪配备了大功率帕尔帖气体冷却器和排水蠕动气泵，以及电子检测冷凝水一旦达到排水上限，自动开启蠕动泵，排放冷凝水，非常适合潮湿的烟气监测分析。

同时仪器配备三级过滤及颗粒物搜集装置，有效过滤烟尘颗粒。

岛津NSA-3090分析仪设备应用烟气分析仪一般适用于多种行业的锅炉气体污染排放分析，热工分析，燃烧过程研究等，可同时测量和计算7种气体和18个燃烧参数，特别提示O2传感器寿命、机器稳定度、电池容量等仪器关键运行参数。

综合烟气分析仪形状小，重量轻，也可以重叠放置。

可以在各领域发挥威力的便携式分析仪。

内置大功率薄膜气泵，极限真空度可达-60kPa，烟道负压为-20kPa时仍能正常工作。

烟气采样流量2－3.5升/分钟，确保传感器接触充分的烟气，提高反应速度。

T90为：O2----15秒；CO,NO,NO2, SO2-----20~60秒气泵耐腐蚀性能优越。

MTBF（平均无故障时间）2万小时。

操作使用OK功能键直接执行各项操作。

开机到开始测量只需要连按两次“OK”键。

岛津烟气分析仪采用大屏幕液晶显示器，所有测量结果一目了然。

功能键切换字符大小，便于查看测量结果。

交直流两用，一次充电可连续工作6小时，非常适合在工业现场工作。

具备自诊断功能，出现故障时（如传感器失效、插头接触不可靠、超量程等）自动报警，并指出发生故障的部位。

便于维护。

CO浓度超量程时，自动断开气路，并用备用气泵冲洗传感器，延长其使用寿命。

仪器内置1500组数据存储和1GB MMC存储卡，自动存储测量数据,并生成EXCEL格式文件，仪器内置高速热敏打印机随时打印测量数据。

用户自定义存储时间、自动采样、测量、存储并打印测量数据和给定时间段的平均值。

（高温探头、弯探头、多孔探头）和长度（0.75米、1.0米、1.5米、2.0米）的探头，确保适应不同的现场测试环境。

通过德国T&Uuml;V认证和中国计量器具型式批准认证(PA 2009-C112)。

岛津elsd16检测器中文说明书岛津ELSD16检测器是一种高效液相色谱（HPLC）的检测器，适用于各种化合物的分析和检测。

本说明书将提供详细的操作说明和技术参数，以帮助用户正确使用ELSD16检测器。

1. 设备概述：岛津ELSD16检测器采用光散射技术，可以对样品中的化合物进行灵敏的检测。

它具有以下特点：- 高灵敏度：ELSD16检测器可以检测到低浓度的化合物，保证分析结果的准确性。

- 宽线性范围：ELSD16检测器适用于不同浓度范围内的样品，具有较大的线性检测范围。

- 稳定性强：ELSD16检测器具有优异的稳定性，能够实现长时间的连续检测。

- 易于操作：ELSD16检测器采用用户友好的界面，提供简化的操作步骤和参数设置，方便快捷。

2. 操作步骤：以下是使用ELSD16检测器的一般操作步骤：2.1 准备工作：- 将ELSD16检测器连接到适当的HPLC设备并确保连接牢固。

- 接通电源并等待设备预热至工作温度。

2.2 参数设置：- 打开ELSD16检测器的控制面板，进入参数设置界面。

- 根据样品性质和分析需求，设置合适的灵敏度、流量和温度等参数。

可参考设备的操作手册获得更多指导。

2.3 样品处理：- 准备样品溶液，并根据需要进行前处理（如固相萃取、气相萃取等）。

- 将样品注入到HPLC系统中，并开始运行。

2.4 数据分析：- 使用ELSD16检测器的数据处理软件，可以实时监测样品的浓度和峰形等信息。

- 将数据导出并进行进一步的分析和解读。

3. 技术参数：以下是ELSD16检测器的一些主要技术参数，供参考：- 检测原理：光散射- 灵敏度范围：0.1 - 1000ng- 检测线性范围：3个量级- 温度范围：室温至90°C- 流量范围：0.1 - 5.0 mL/min- 尺寸：W 300 x D 455 x H 360 mm- 重量：约 15 kg请注意，以上仅为ELSD16检测器的简要说明和操作指南。

岛津COD分析仪说明测定原理：一、原理：在水样中加入一定量的重铬酸钾和催化剂硫酸银，在强酸性介质中加热回流一定时间，部分重铬酸钾被水样中可氧化物质还原，用硫酸哑铁铵滴定剩余的重铬酸钾，根据消耗重铬酸钾的量计算COD的值。

二、仪器1 1.250mL全玻璃回流装置2.加热装置（电炉）3.25mL或50mL酸式滴定管，锥形瓶，移液管，容量瓶等。

三、试剂1.重铬酸钾标准溶液（c1/6K2Cr2O7=0.2500mol/L)2.试亚铁灵指示液3.硫酸哑铁铵标准溶液[c(NH4）2Fe(SO4）2·6H2O≈0.1mol/L]（使用前标定）4.硫酸-硫酸银溶液四、.测定步骤硫酸哑铁铵标定：准确吸取10.00mL重铬酸钾标准溶液于500mL 锥形瓶中，加水稀释至110mL左右，缓慢加入30mL浓硫酸，摇匀，冷却后，加入3滴试亚铁灵指示液（约0.15mL），用硫酸哑铁铵溶液滴定，溶液的颜色由黄色经蓝绿色至红褐色即为终点。

五、测定：取20mL水样（必要时酌情少取加水至20或稀释后再取)，加入10mL 的重铬酸钾，插上回流装置，再加入30mL硫酸硫酸银，加热回流2h冷却后，用90.00mL水冲洗冷凝管壁，取下锥形瓶.溶液再度冷却后，加3滴试亚铁灵指示液，用硫酸哑铁铵标准溶液滴定，溶液的颜色由黄色经蓝绿色至红褐色即为终点，记录硫酸哑铁铵标准溶液的用量.测定水样的同时，取20.00mL重蒸馏水，按同样操作步骤作空白实验。

记录滴定空白时硫酸哑铁铵标准溶液的用量。

六、注意事项1、使用0.4g硫酸汞络合氯离子的最高量可达40mg，如取用20.00mL水样，即最高可络合2000mg/L氯离子浓度的水样。

若氯离子的浓度较低，也可少加硫酸汞，使保持硫酸汞：氯离子=10:1(W/W）。

若出现少量氯华汞沉淀，并不影响测定。

2、该方法测定COD的范围为50—500mg/L。

对于化学需氧量小于50mg/L的水样，应改用0.0250mol/L重铬酸钾标准溶液。

岛津voc3000f操作手册（原创版）目录1.岛津 LCsolution 操作手册概述2.手册中的主要内容3.使用岛津 LCsolution 的注意事项4.结论正文岛津 LCsolution 操作手册概述岛津 LCsolution 操作手册是一本详细的操作指南，它为使用岛津LCsolution 仪器的用户提供了全面的操作指导。

该手册包含了岛津LCsolution 的概述、主要功能、操作步骤和技巧、维护保养方法以及常见故障排除方法等内容。

通过阅读这本手册，用户可以熟练掌握岛津LCsolution 的操作方法，提高工作效率。

手册中的主要内容岛津 LCsolution 操作手册主要包括以下内容：1.仪器概述：介绍了岛津 LCsolution 的基本结构、主要功能和适用范围。

2.安装与连接：介绍了如何正确安装岛津 LCsolution 仪器，以及如何连接仪器与电脑和其他外部设备。

3.操作步骤和技巧：详细介绍了岛津 LCsolution 的各种操作方法，包括样品的进样、清洗、分析等，同时提供了一些操作技巧和注意事项，以帮助用户更好地使用仪器。

4.维护保养方法：介绍了如何对岛津 LCsolution 进行日常维护和保养，以确保仪器的正常运行和延长使用寿命。

5.常见故障排除方法：针对岛津 LCsolution 可能出现的故障，提供了相应的排除方法，帮助用户及时解决使用过程中遇到的问题。

使用岛津 LCsolution 的注意事项在使用岛津 LCsolution 时，需要注意以下几点：1.在操作前，应仔细阅读操作手册，熟悉各种操作方法和注意事项。

2.在使用过程中，应确保仪器的连接正确，避免因连接不良导致的故障。

3.在进行样品分析时，应根据实验要求选择合适的分析模式和参数，以保证分析结果的准确性。

4.在使用过程中，应注意保持仪器的清洁，避免污染影响分析结果。

5.在使用结束后，应及时关闭仪器电源，进行日常维护保养。

结论岛津 LCsolution 操作手册是一本实用的操作指南，为使用该仪器的用户提供了全面的操作指导。
