TOC 总有机碳分析仪
二、TOC 分析仪的结构 及工作原理
multi N/C 总有机碳/总氮分析仪
compare c (actual) and c (nominal)
calibration edit
Reduction of carry–over with innovative rinsing proceedure
pure water rinsing + sample rinsing
过压阀 重新拟合
较长的分析时间，平头峰，记忆效 应
分析成分的损失 需要频繁校正，基体效应
VITA® 技术典型之优势
分析结果的高重现性和高灵敏度
测量范围 0.05 – 0.5 mg/l 0.5 mg/l – 1 mg/l 1 mg/l – 1000 mg/l 重现性 （无 VITA） > 30 µg/l 一般< 3 % 一般 < 3 % 重现性 （VITA） 一般 15 µg/l 1 % -- 2 % 一般< 1 %, 最大 2 %
sample
Sample injection
a) TOC [mg/l]
365 367 367
b) TOC [mg/l]
370 369 367
Waste water
1 2 3
free choice of rinsing no.
•适合于颗粒物 •适合于高盐样品 •适合于固体 •TOC与TNb 同时出来
湿化学法：
•适合于低浓度样品 •不适合于颗粒或固体样品 •不能测量TNb
三种进样方式：
一、手动注射 二、流动注射
三、全自动进样
TOC 总有机碳分析仪
二、TOC 分析仪的结构 及工作原理
multi N/C 总有机碳/总氮分析仪
compare c (actual) and c (nominal)
calibration edit
Reduction of carry–over with innovative rinsing proceedure
pure water rinsing + sample rinsing
过压阀 重新拟合
较长的分析时间，平头峰，记忆效 应
分析成分的损失 需要频繁校正，基体效应
VITA® 技术典型之优势
分析结果的高重现性和高灵敏度
测量范围 0.05 – 0.5 mg/l 0.5 mg/l – 1 mg/l 1 mg/l – 1000 mg/l 重现性 （无 VITA） > 30 µg/l 一般< 3 % 一般 < 3 % 重现性 （VITA） 一般 15 µg/l 1 % -- 2 % 一般< 1 %, 最大 2 %
岛津液相色谱仪教材课件
，采用适当 的预处理方法，如萃取、 净化、浓缩等，以去除干 扰物质，提高分离效果。
分离条件优化
根据复杂样品的性质，调 整色谱条件，如流动相组 成、流速、进样量等，实 现样品的最佳分离。
多组分分析
采用多维色谱技术，对复 杂样品中的多个组分进行 分离和检测，提高分析效 率。
instrument性能验证与评价
准确度。
应用领域拓展
环境监测
利用岛津液相色谱仪对环境中的有机污染物进行 定性和定量分析，为环境保护提供有力支持。
食品安全
应用于食品中农药残留、添加剂、毒素等有害物 质的检测，保障食品安全。
生物医药
用于药物代谢、生物标志物分析以及蛋白质、核 酸等生物大分子的分离分析。
仪器发展趋势
便携化
开发小型化、便携式的岛津液相色谱仪，方便现场快速检测和应 急响应。
04
药物分析
用于药物的分离、纯化和含量 测定，为药物研发和质量控制
提供有力支持。
食品安全
用于食品中农药残留、添加剂 、有害物质的检测，保障食品
安全。
环境监测
用于水体、土壤、空气等环境 样品中有机污染物的检测，为
环境监测提供数据支持。
生命科学
应用于生物样品中蛋白质、核 酸等大分子的分离分析，推动
生命科学研究。
与质谱仪的比较
质谱仪和液相色谱仪在样品处理和检测原理上存在较大差异。质谱仪主要通过将 样品离子化后，根据离子的质量荷比进行分离和检测，适用于对样品进行定性和 结构分析。而岛津液相色谱仪则主要用于样品的分离和定量分析。
尽管质谱仪在定性分析方面具有优势，但在定量分析方面，岛津液相色谱仪具有 更高的灵敏度和准确性。此外，岛津液相色谱仪可以与质谱仪联用，实现样品的 分离、定量和定性分析，提高了分析的全面性和可靠性。
分离条件优化
根据复杂样品的性质，调 整色谱条件，如流动相组 成、流速、进样量等，实 现样品的最佳分离。
多组分分析
采用多维色谱技术，对复 杂样品中的多个组分进行 分离和检测，提高分析效 率。
instrument性能验证与评价
准确度。
应用领域拓展
环境监测
利用岛津液相色谱仪对环境中的有机污染物进行 定性和定量分析，为环境保护提供有力支持。
食品安全
应用于食品中农药残留、添加剂、毒素等有害物 质的检测，保障食品安全。
生物医药
用于药物代谢、生物标志物分析以及蛋白质、核 酸等生物大分子的分离分析。
仪器发展趋势
便携化
开发小型化、便携式的岛津液相色谱仪，方便现场快速检测和应 急响应。
04
药物分析
用于药物的分离、纯化和含量 测定，为药物研发和质量控制
提供有力支持。
食品安全
用于食品中农药残留、添加剂 、有害物质的检测，保障食品
安全。
环境监测
用于水体、土壤、空气等环境 样品中有机污染物的检测，为
环境监测提供数据支持。
生命科学
应用于生物样品中蛋白质、核 酸等大分子的分离分析，推动
生命科学研究。
与质谱仪的比较
质谱仪和液相色谱仪在样品处理和检测原理上存在较大差异。质谱仪主要通过将 样品离子化后，根据离子的质量荷比进行分离和检测，适用于对样品进行定性和 结构分析。而岛津液相色谱仪则主要用于样品的分离和定量分析。
尽管质谱仪在定性分析方面具有优势，但在定量分析方面，岛津液相色谱仪具有 更高的灵敏度和准确性。此外，岛津液相色谱仪可以与质谱仪联用，实现样品的 分离、定量和定性分析，提高了分析的全面性和可靠性。
TOC仪-岛津
15
实验室TOC分析仪 TOC-V series
世界第一的TOC分析仪
<<专业的 8个型号产品>> <<专业的可选附件 &gseries Line-up
氧化方式 TOC-VCSH TOC-VCSN TOC-VCPH TOC-VCPN TOC-VE TOC-VWS TOC-VWP ON-LINE TOC-VCSH 催化燃烧法 催化燃烧法 催化燃烧法 催化燃烧法 催化燃烧法 湿法氧化 湿法氧化 催化燃烧法 测定范围 (mg/L) TC: 0 to 25000 IC: 0 to 30000 TC: 0 to 25000 IC: 0 to 3000 TC: 0 to 25000 IC: 0 to 30000 TC: 0 to 25000 IC: 0 to 3000 TC: 0 to 20000 IC: 0 to 20000 TC: 0 to 3500 IC: 0 to 3500 TC: 0 to 3500 IC: 0 to 3500 TC: 0-500ug/L to 0-25000mg/L variable IC: 0-500ug/L to 0-30000mg/L variable 检出限 4ug/L 50ug/L 4ug/L 50ug/L 0.5ug/L 0.5ug/L 进样方式 自动 自动 自动 自动 手动 自动 自动 自动 操作 主机控制 主机控制
主机控制和PC控制类型
PC控制
主机控制
29
1. Oxidation method 2. Control method 3. Sample injection method 4. Accessories for TOC-V series
主机控制类型
30
1. Oxidation method 2. Control method 3. Sample injection method 4. Accessories for TOC-V series
岛津公司TOC-V WP 介绍资料
❖样品中有机碳物种的总和，是有机物质的总量
❖ 无机碳（IC，Inorganic Carbon）
❖指样品中无机碳物种的总和，包括碳酸根、碳 酸氢根、碳酸和游离态的二氧化碳
5
相关概念
❖ TOC = POC + NPOC
❖ 可吹除有机碳 （Purgeable Organic
Carbon） ❖指样品在室温下酸化和气流吹扫去除IC的
38.45 0.9805 2.07
34.38 1.721 2.36
46.82 3.672 4.68
41.6 0.5851 1.26
39.28 0.1411 0.24
岛津WS：紫外-加热-过硫酸盐法！
19
紫外-过硫酸盐-加热氧化
❖ 平均分析时间：
注：U：UV，紫外； H：Heating，加热； P： Persulfate，过硫酸盐。
24
FDA、GMP—洁净生产环境
❖设备清洗有效性认证 ❖如何评价设备表面的洁净度？
❖采样方法 ❖分析方法
25
采样方法
❖（1）清洗液采样法
❖采集最终淋洗液的最后部分 ❖用于CIP有效性试验
❖CIP（Cleaning in Place），即不便拆卸设备
❖本法不能评价不溶的残渣
❖（2）擦拭采样法
❖可擦拭难溶性残留物 ❖可评价不溶的残渣 ❖是清洁度评价试验的最佳方法（FDA、日本卫生部）
岛津光谱类仪器 在医药行业中的应用
岛津国际贸易（上海）有限公司 市场部 司晶
组合完美的光谱产品
❖ 分子光谱
紫外分光光度计（UV） 傅立叶变换红外光谱仪（FTIR） 荧光分光光度计（RF）
❖ 原子光谱
原子吸收分光光度计（AAS ） 电感耦合等离子体发射光谱仪（ICP-AES）
❖ 无机碳（IC，Inorganic Carbon）
❖指样品中无机碳物种的总和，包括碳酸根、碳 酸氢根、碳酸和游离态的二氧化碳
5
相关概念
❖ TOC = POC + NPOC
❖ 可吹除有机碳 （Purgeable Organic
Carbon） ❖指样品在室温下酸化和气流吹扫去除IC的
38.45 0.9805 2.07
34.38 1.721 2.36
46.82 3.672 4.68
41.6 0.5851 1.26
39.28 0.1411 0.24
岛津WS：紫外-加热-过硫酸盐法！
19
紫外-过硫酸盐-加热氧化
❖ 平均分析时间：
注：U：UV，紫外； H：Heating，加热； P： Persulfate，过硫酸盐。
24
FDA、GMP—洁净生产环境
❖设备清洗有效性认证 ❖如何评价设备表面的洁净度？
❖采样方法 ❖分析方法
25
采样方法
❖（1）清洗液采样法
❖采集最终淋洗液的最后部分 ❖用于CIP有效性试验
❖CIP（Cleaning in Place），即不便拆卸设备
❖本法不能评价不溶的残渣
❖（2）擦拭采样法
❖可擦拭难溶性残留物 ❖可评价不溶的残渣 ❖是清洁度评价试验的最佳方法（FDA、日本卫生部）
岛津光谱类仪器 在医药行业中的应用
岛津国际贸易（上海）有限公司 市场部 司晶
组合完美的光谱产品
❖ 分子光谱
紫外分光光度计（UV） 傅立叶变换红外光谱仪（FTIR） 荧光分光光度计（RF）
❖ 原子光谱
原子吸收分光光度计（AAS ） 电感耦合等离子体发射光谱仪（ICP-AES）
岛津气相色谱培训教程PPT课件 ppt课件
乙醇
甲醇
正丙醇
正丁醇
保 留
乙酸酯类混合物
时
间 的
正构醇的混合物
对
数
乙酸酯类混合物 乙酸甲酯
乙酸乙酯
乙酸正丙酯
在等温分析时，通常出峰早的化合物峰形 较尖锐，通常出峰晚的化合物峰形较宽
12 3 4 碳数
同系物的碳数 ( 沸点) 和保留时间 的对数之间大致成的线性关系。
ppt课件
34
程序升温分析
正构醇的混合物
CH3
3) Methyl Isobutyl Ketone （MiBK)
CH3- C - C -CH3 O CH3
4) n-Butanol CH3-CH2-CH2-CH2-OH
TCP 1)
4) + 3) 2)
PEG-20M 1)
2) 4)
3)
TCEP 1) 2)
4)
3)
ppt课件
26
固定液的浓度
固定液 担体
TCEP (1,2,3Tris(2Cyanoethoxy)Propane)ppt课件
SE-30 (methyl Silicone polymer) 25
不同固定液的极性
SE-30 1)
4)
2) 3)
1) Heptane CH3-CH2-CH2-CH2-CH2-CH2-CH3
2) Toluene
CH3
60/80 目的粒子
100 目的筛子
(相当于１英 寸有１００ 个网孔)
80/100 目的粒子
(250 um-310um) 比 60/80细.
ppt课件
30
柱尺寸
玻璃柱的标记的意义
7G 2.6 - 2.1
岛津TOC分析仪-chengdu

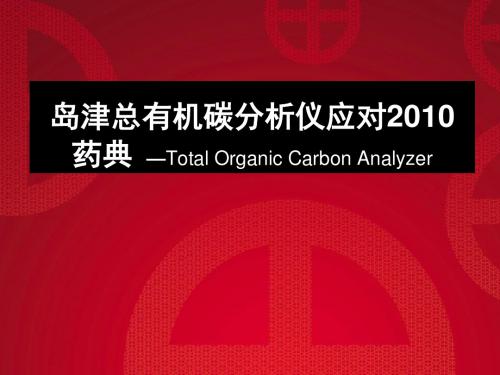

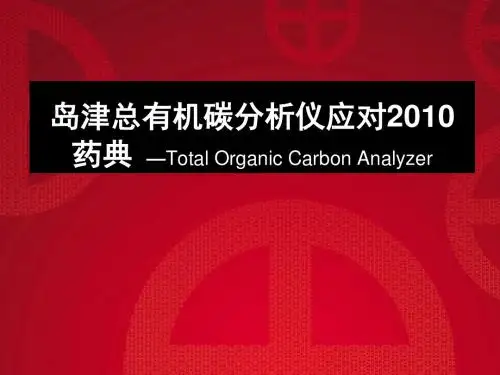

岛津总有机碳分析仪应对2010 药典 —Total Organic Carbon Analyzer
1
Shimadzu International Trading (Shanghai) Co. Limited
第一章 解读2010药典
制药用水有效性 清洗有效性 Cleaning Validation
平均分析时间： 峰1–紫外-加热-过硫酸盐氧化（UHP）= 2.84 min 峰2–紫外-过硫酸盐（UP）= 4.45 min 峰3–加热-过硫酸盐（HP）= 5.48 min
30
Shimadzu International Trading (Shanghai) Co. Limited
检测氧化能力
在催化剂的存在下，OH*与碳化合物反应生成 CO2 和 H2O。
Cx Hy (总碳) (4x y)OH* xCO 2 (2x y)H2O
含碳物质在高温（900—1000℃）催化（如铂）燃 烧，完全氧化。 岛津的TOC 在较低温度 680℃下催化燃烧。
21
Shimadzu International Trading (Shanghai) Co. Limited
NPOC与POC
吹扫气体
CO2
CO2
POC 可吹除有机碳
酸性样品
NPOC 不可吹除有机碳
11
Shimadzu International Trading (Shanghai) Co. Limited
NPOC与POC
IC去除过程中挥发性有机化合物的残余率 （18℃，用氮气吹扫）
有机物质
甲醇 乙醇 异丙醇 正丁醇 丙酮 乙醛 乙酸乙酯 酪氨酸 苯 环己烷
标准曲线 34.8663 24
1
Shimadzu International Trading (Shanghai) Co. Limited
第一章 解读2010药典
制药用水有效性 清洗有效性 Cleaning Validation
平均分析时间： 峰1–紫外-加热-过硫酸盐氧化（UHP）= 2.84 min 峰2–紫外-过硫酸盐（UP）= 4.45 min 峰3–加热-过硫酸盐（HP）= 5.48 min
30
Shimadzu International Trading (Shanghai) Co. Limited
检测氧化能力
在催化剂的存在下，OH*与碳化合物反应生成 CO2 和 H2O。
Cx Hy (总碳) (4x y)OH* xCO 2 (2x y)H2O
含碳物质在高温（900—1000℃）催化（如铂）燃 烧，完全氧化。 岛津的TOC 在较低温度 680℃下催化燃烧。
21
Shimadzu International Trading (Shanghai) Co. Limited
NPOC与POC
吹扫气体
CO2
CO2
POC 可吹除有机碳
酸性样品
NPOC 不可吹除有机碳
11
Shimadzu International Trading (Shanghai) Co. Limited
NPOC与POC
IC去除过程中挥发性有机化合物的残余率 （18℃，用氮气吹扫）
有机物质
甲醇 乙醇 异丙醇 正丁醇 丙酮 乙醛 乙酸乙酯 酪氨酸 苯 环己烷
标准曲线 34.8663 24
TOC-4100中文岛津
TOC就是表示在水中（排水、河流湖泊 水、饮料水等）含有的有机物（有机化 合物）总量的指标。 ＴＯＣ是Ｔｏｔａｌ Ｏｒｇａｎｉｃ Ｃａｒｂｏｎ（总有 机碳）的简称 ＴＯＣ是测定有机物的主要成分碳的含量， 并用ppm或mg/L来表示试样中的有机碳 浓度（１ｐｐｍ＝１mg/L）。
TOC分析原理
↓
根据检出线来计算TOC浓度・表示
TOC仪内部结构
TOC水样预处理器
TOC燃烧炉及注射器
催化剂的保养
• 使用完了的催化剂再生、清洗干燥后可以再使用。 （参照使用说明书） • 使用再生后的催化剂时，在催化剂的最上部约 20mm处使用新的催化剂为好，这样峰值的形状会 很好。 • 长时间（1年以上）使用过的催化剂，应更换新品 为好。 • 画面上“催化剂的再生处理”对新品和再生催化剂 在使用开始时有效，对试样中的NPOC的测定，没 有特殊的效果。
为了测定TOC，必须去除IC IC的去除方法有以下二个：
在前处理中除去IC，将剩下的TOC进行氧 化，测定CO2 即：在ＴＯＣ－４１００中使用的方法 测定TC和IC，并用它们的差来测定TOC ＴＣ－ＩＣ＝ＴＯＣ
试样
↓←添加盐酸（氧化） 用通气吹扫法除去IC ↓ 将TOC用燃烧催化法氧化（ＴＯＣ→ＣＯ 2） ↓ 用ＮＤＩＲ来测定CO2（根据峰值形状面 积来测定）
• • • • • 加湿器 冷凝水储罐 B型卤素吸收器 稀释水 稀盐酸（1：10）
必须定期补充，补水周期依据测量频率而定， 建议用娃哈哈纯净水。
TOC日常维护与保养
加湿器
TOC日常维护及保养
B型 卤素 吸收 器及 冷却 水罐
TOC-4100日常操作
高纯氮气的更换 1、氮气的纯度≥99.99%，47L/瓶。 2、更换后必须查漏。

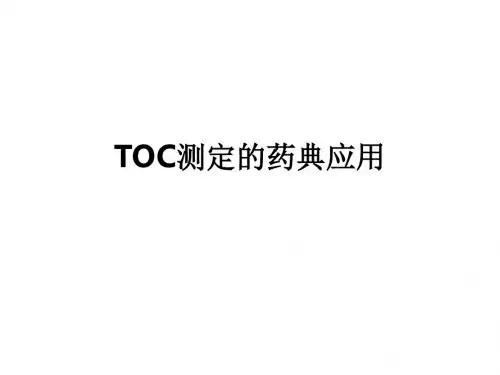

TOC测定的药典应用ppt课件
总有机碳测定的药典应用
• 毒理学指标 氟化物(mg/L) 1.0 氰化物(mg/L) 0.05 砷(As)(mg/L) 0.05 硒(Se)(mg/L) 0.01 汞(Hg)(mg/L) 0.001 镉(Cd)(mg/L) 0.01 铬(六价)(Cr6+)(mg/L) 0.05 铅(Pb)(mg/L) 0.05 银 0.05 硝酸盐(以N计)(mg/L) 20 氯仿(μg/L) 60 四氯化碳*(μg/L) 3 苯并（a）芘*(μg/L) 0.01 滴滴滴*(μg/L) >1.0 六六六*(μg/L) >5.0 细菌学指标 总大肠菌群(个/mL) 100 游离余氯 3 在与水接触30min后应不低于0.3mg/L。集中式给水除出厂水应符合上述要求外，管网末梢水不应低于 0.05mg/L 放射性指标 总σ放射性(Bq/L) 0.1 总β放射性(Bq/L) 1.0
总有机碳测定的药典应用
• 2.1 生活饮用水水质，不应超过下表所规定的限量。 生活饮用水水质标准 项 目 标 准 感官性状和一般化学指标 色 色度不超过15度，并不得呈现其他异色 浑浊度(度) 不超过3度，特殊情况不超过5度 嗅和味 不得有异臭、异味 肉眼可见物 不得含有 PH 6.5-8.5 总硬度(以CaCO3,计)(mg/L) 450 铁(Fe)(mg/L) 0.3 锰(Mn)(mg/L) 0.1 铜(Cu)(mg/L) 1.0 锌(Zn)(mg/L) 1.0 挥发性酚类(以苯酚计)(mg/L) 0.002 硫酸盐(mg/L) 250 氯化物(mg/L) 250 溶解性总固体(mg/L) 1000
TOC测定的药典应用
总有机碳测定的药典应用
• 一 关于制药用水
总有机碳测定的药典应用
• Only drinking grade of feeding water should be used for the production of pharmacopoeial grade water and this should meet WHO drinking water standards. It is the prescribed source of feed water for the production of pharmacopoeial grade water. • 饮用水级别的原水用于生产药典级的水。原水应符合 WHO饮用水标准。
岛津气相色谱培训资料PPT课件
DB-1701 DB-210 DB-225 DB-23 DB-FFAP DB-WAX DB-XLB
SGE
BP-1
信和化工
Frontier LAB
HR-1
RESTEC
Rtx-1
SU PELC O CHROM PACK
SPB-1
CP Sil 5 CB
BP-5
HR-52
Rtx-1,MXT-5 Rtx-20
恒温分析
•沸程窄时采用恒温分析 •恒温分析时，保留时间和碳 数程指数关系
升温分析
•沸程宽时采用升温分析 •升温分析时，碳数和保留时
间程比例关系 •基线调整困难，应确认空白 是否有鬼峰出现。
43
载气流速与分离能力的关系
A C
B HETP
度速线气载
Van Deemter方程 HETP=A+B/u+Cu A涡流扩散（横向） B分子扩散 C传质阻抗（纵向） HETP:理论塔板高度
• 吹扫溢出衬管的溶剂气体，减少溶 剂拖尾
• 常用流量范围：3-5ml/min
26
分流比的设定范围
• 分流比=柱流量/（分流流量+柱流量）
分流流量>>柱流量时 分流比=柱流量/分流流量
• 分流比的设定要依据样品浓度
（浓度越高分流比越大）
• 分流比的设定要依据毛细柱容量
（柱容量越低，分流比越大）
• 常用的分流比范围为1:20—1:200,
氨基甲酸盐农药的热解现象
SplitlessSPL
Cool-oncolumn
Splitless-
PTV
21
热分解效应比较结果
OCI优于PTV优于热进样方式
22
进样体积上限
SGE
BP-1
信和化工
Frontier LAB
HR-1
RESTEC
Rtx-1
SU PELC O CHROM PACK
SPB-1
CP Sil 5 CB
BP-5
HR-52
Rtx-1,MXT-5 Rtx-20
恒温分析
•沸程窄时采用恒温分析 •恒温分析时，保留时间和碳 数程指数关系
升温分析
•沸程宽时采用升温分析 •升温分析时，碳数和保留时
间程比例关系 •基线调整困难，应确认空白 是否有鬼峰出现。
43
载气流速与分离能力的关系
A C
B HETP
度速线气载
Van Deemter方程 HETP=A+B/u+Cu A涡流扩散（横向） B分子扩散 C传质阻抗（纵向） HETP:理论塔板高度
• 吹扫溢出衬管的溶剂气体，减少溶 剂拖尾
• 常用流量范围：3-5ml/min
26
分流比的设定范围
• 分流比=柱流量/（分流流量+柱流量）
分流流量>>柱流量时 分流比=柱流量/分流流量
• 分流比的设定要依据样品浓度
（浓度越高分流比越大）
• 分流比的设定要依据毛细柱容量
（柱容量越低，分流比越大）
• 常用的分流比范围为1:20—1:200,
氨基甲酸盐农药的热解现象
SplitlessSPL
Cool-oncolumn
Splitless-
PTV
21
热分解效应比较结果
OCI优于PTV优于热进样方式
22
进样体积上限
岛津TOC分析
•
•
滑动阀跟其它的产品一样，存在维护问题
滑动阀跟匀质水样不很匹配
•
•
管子太小，很难维护
稀释功能产在问题
6
反应器 -> 燃烧管
• •
石英管 用铂作催化剂 (铂包裹的陶瓷球); -> 用催化剂的缺点显而易见
•
最高温仅能达到 720°C !!! 对差减法来说是不够的 (TOC = TC - TIC)
7

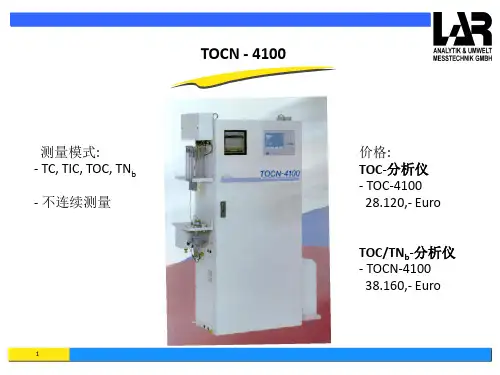

TOCN - 4100外型
•
• •
10
用催化剂 (存在盐的问题); 自动再生功能还未知
定价较复杂 - 无水样处理启动 标准的测量范围为 5 to 1000 mg/l
•
没有达到 EN 1884匀质要求
•
50 µm 筛网过滤
• 接注射端的管子细而长且结构复杂 • 采样系统的维护 ? ?
4
TOCN - 4100水样注射系统
酸
标准液
稀释水（也可用作冲洗水）
排放（或IC测量 或POC测量）
在线水样入口 非在线水样入口
燃烧管
排水口
阀门
喷射系统
5
注射端
•
带注射的滑动阀 -> 想法很好,可惜也是太复杂
悬浮颗粒 流线切换
水样入口
水样排放口
稀释水池
底座
排放口
单位
8
Shimadzu优点
• • •
销售情况 该分析仪重量较轻 能测量6路水样
•
有稀释功能
9
缺点
• • • •
属Shimadzu实验室分析仪 系统较慢,测NPOC最少需要量4分钟，而整个过程还是未知数 水样并不匀质 低温 ( 仅 720°C)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 900℃燃烧氧化→维护管理繁琐（过去采取的方法）。 - 680℃燃烧氧化→精度、稳定性提高，维护管理简单。
“由岛津最先开发，从而推广到全世界”。
※ 适用于浓度较高的废水。
湿式氧化 / NDIR - 过硫酸钾 / UV并用氧化 / NDIR - 过硫酸钾（90℃）氧化 / NDIR
- 光能催化氧化 / 导电率测试
TOC（总有机碳含量） - 应用领域：各种排污水、地表水、自来水、冷却水、纯净 水中有机物的测定。 - 几乎所有的有机物均可检测，约达100% - 测试周期短，约4分钟。 - 测试迅速、精确度高、灵敏度高。 - 不使用药品，日常维护费用少。 - 无二次污染。 - 非常适用于有机物在线监测。 - 在欧美、日本以及国内已被广泛应用到废水及水处理中。 - 由自动COD仪改为TOC仪将逐渐增多（为了减少故障率 以及减轻维护管理负担）。 - TOC与CODcr之间有很好的相关性，可以换算成COD。
换算公式
Y=2.01x +0.87 Y=3.68x –4.6 Y=4.11x –55.1 Y=1.76x +118.9 Y=3.71x –6.5 Y=2.14x –20.5 Y=3.58x -3.1
样品数量
20 20 20 20 20 20 20
在线TOC仪的分类与比较
燃烧氧化 / NDIR（非分散型红外分析法）
TOC与CODcr的相关性
16 18 12 13.5 15 18.3 18.3 14.7 13.8 13.8 12.9 15 9.6 11.1 7.5 8.7 7.5 10.2 5.1 8.4 7.2 9.6 11.61
35 30 25 20 15 10 5 0
19 228 22.5 303.75 22 330 26.5 484.95 y =1.3541x+3.1789 28 512.4 r=0.967 27.5 404.25 22 303.6 21.5 296.7 21 270.9 23.5 352.5 下部信頼限界 16.5 158.4 18 199.8 （９５％） 14 105 14 121.8 93.75 0 12.5 5 10 15 20 25 TOC 15.5 158.1 11 56.1 13.5 113.4 散布図および回帰直線と CODの推定値の９５％信頼限界 14 100.8 15.5 148.8 18.9
※ 适用于清洁水，不适用于浓度较高的废水。

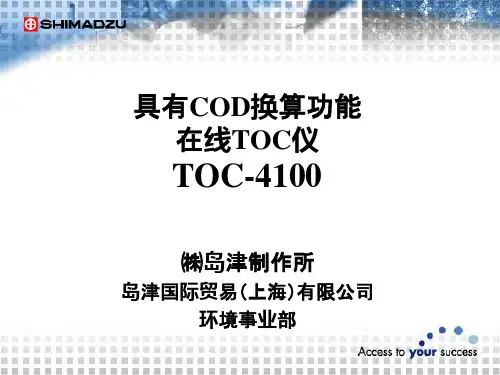

岛 津 连 续 在 线 TOC/COD 监测仪 TOC-4100
岛津TOC-4100的发展及成果
在日本最早研制生产出在线TOC 监测仪，至今拥有 30多年的经验，并有显著的应用成果。
充分应用丰富的经验研制出先进的在线TOC监测仪 4100 系列，目前已有3000多台TOC-4100在中国国内安 装并运转。
TOC-4100 技术特点
具有TOC和COD转换功能。
测试时间短（约3 ~ 4分钟），适合于在线测量。 测试范围极宽（5ppm ~ 20,000ppm）。
前 言
在我们周围存在着各种各样的有机物，涉及范围 非常广泛，如食品、各种水体等。 这些有机物往往通过我们的生产和消费活动，最终 被排放到江河、湖泊、海洋中。 大量有机物的排放引起很多问题： - 由于营养过剩造成赤潮、蓝藻、缺氧等。 - 给自来水、工业用水、农业用水带来影响。 - 由于水中的微生物，使得生物、植物等生态环境 失去平衡，给自然环境带来恶劣影响。
测量原理演示动画
8 通阀
柱塞
TOC-4100 技术指标
1．测定范围：0 ~ 5ppm至0 ~ 20,000ppm可变 2．工作电压与频率：220V±10%，50Hz±1% 3．重 现 性：±2%F.S以内/日 4．零点漂移: ±2%F.S以内/周 5．量程漂移：±2%F.S以内 6．线 性：±2%F.S以内 7．响应时间：最小4分钟
21.8155 27.8735 上部信頼限界 24.4147 （９５％） 30.6907
COD
TOC与COD的相 关
TOC 与 COD 相互关系
样品名称 相关系数
化纤厂 啤酒厂 污水处理厂 染料厂 化学工厂 化学工厂 啤酒工厂 0.943 0.989 0.834 0.86 0.973 0.982 0.825
应用了在世界上享有盛誉的680℃低温燃烧催化氧化/ NDIR(非分光红外)法。 高性能（精度及长期稳定性）与日常维护管理的简 便得到用户一致好评。
测量原理
非分散红外吸收催化燃烧氧化法（HJ/T104-2004） TOC-4100采用了680℃催化燃烧氧化法。样品在注 入器中经过加酸和吹气处理，除去无机碳IC后，进入填 满氧化催化剂的燃烧管中，并加热至680℃ 。样品中的 有机碳TOC被燃烧氧化生成CO2气体。燃烧生成物由载 气送入非分散红外气体检测器NDIR中，CO2被检测。 NDIR检测出CO2含量的峰面积，由于峰面积和样品中的 TOC浓度成正比，根据事先用已知浓度的标准溶液测定 时得到的TOC浓度和峰面积的关系，就可以将样品中的 TOC浓度检测出来。
需要加强监测各种排放水中的有机污染物。
各种有机物总量测定指标的比较
-在线监测指标 BOD：生物耗氧量 TOD：总耗氧量 COD：化学需氧量 TOC：总有机碳含量
BOD（生物耗氧量） - 只限于好氧类微生物所消耗的氧量。
- 测试时耗费时间（BOD：5天）→不适合在线测量。
TOD（总耗氧量） - 在含氧气流中高温燃烧的耗氧量。 - 因催化剂使用寿命短，且易受无机物干扰，因此将逐 渐改为使用TOC。
COD（化学需氧量） - 不能充分氧化有机物（芳香烃类有机物，环状氮化合物 等）。 - 测试较费时间（国家法规测试法：2个小时）。 - 因为使用大量药品，维护工作量大，维护费用高。
- 排放出有害物质，造成二次污染（6价铬和汞）。
国家环境保护部发布2008年第一批“高污染、高环境风险” 产品名录。重铬酸钾在列，限制使用！ - 由于使用强酸（硫酸）和强氧化剂（重铬酸钾），易造成 部件腐蚀。
“由岛津最先开发，从而推广到全世界”。
※ 适用于浓度较高的废水。
湿式氧化 / NDIR - 过硫酸钾 / UV并用氧化 / NDIR - 过硫酸钾（90℃）氧化 / NDIR
- 光能催化氧化 / 导电率测试
TOC（总有机碳含量） - 应用领域：各种排污水、地表水、自来水、冷却水、纯净 水中有机物的测定。 - 几乎所有的有机物均可检测，约达100% - 测试周期短，约4分钟。 - 测试迅速、精确度高、灵敏度高。 - 不使用药品，日常维护费用少。 - 无二次污染。 - 非常适用于有机物在线监测。 - 在欧美、日本以及国内已被广泛应用到废水及水处理中。 - 由自动COD仪改为TOC仪将逐渐增多（为了减少故障率 以及减轻维护管理负担）。 - TOC与CODcr之间有很好的相关性，可以换算成COD。
换算公式
Y=2.01x +0.87 Y=3.68x –4.6 Y=4.11x –55.1 Y=1.76x +118.9 Y=3.71x –6.5 Y=2.14x –20.5 Y=3.58x -3.1
样品数量
20 20 20 20 20 20 20
在线TOC仪的分类与比较
燃烧氧化 / NDIR（非分散型红外分析法）
TOC与CODcr的相关性
16 18 12 13.5 15 18.3 18.3 14.7 13.8 13.8 12.9 15 9.6 11.1 7.5 8.7 7.5 10.2 5.1 8.4 7.2 9.6 11.61
35 30 25 20 15 10 5 0
19 228 22.5 303.75 22 330 26.5 484.95 y =1.3541x+3.1789 28 512.4 r=0.967 27.5 404.25 22 303.6 21.5 296.7 21 270.9 23.5 352.5 下部信頼限界 16.5 158.4 18 199.8 （９５％） 14 105 14 121.8 93.75 0 12.5 5 10 15 20 25 TOC 15.5 158.1 11 56.1 13.5 113.4 散布図および回帰直線と CODの推定値の９５％信頼限界 14 100.8 15.5 148.8 18.9
※ 适用于清洁水，不适用于浓度较高的废水。
岛 津 连 续 在 线 TOC/COD 监测仪 TOC-4100
岛津TOC-4100的发展及成果
在日本最早研制生产出在线TOC 监测仪，至今拥有 30多年的经验，并有显著的应用成果。
充分应用丰富的经验研制出先进的在线TOC监测仪 4100 系列，目前已有3000多台TOC-4100在中国国内安 装并运转。
TOC-4100 技术特点
具有TOC和COD转换功能。
测试时间短（约3 ~ 4分钟），适合于在线测量。 测试范围极宽（5ppm ~ 20,000ppm）。
前 言
在我们周围存在着各种各样的有机物，涉及范围 非常广泛，如食品、各种水体等。 这些有机物往往通过我们的生产和消费活动，最终 被排放到江河、湖泊、海洋中。 大量有机物的排放引起很多问题： - 由于营养过剩造成赤潮、蓝藻、缺氧等。 - 给自来水、工业用水、农业用水带来影响。 - 由于水中的微生物，使得生物、植物等生态环境 失去平衡，给自然环境带来恶劣影响。
测量原理演示动画
8 通阀
柱塞
TOC-4100 技术指标
1．测定范围：0 ~ 5ppm至0 ~ 20,000ppm可变 2．工作电压与频率：220V±10%，50Hz±1% 3．重 现 性：±2%F.S以内/日 4．零点漂移: ±2%F.S以内/周 5．量程漂移：±2%F.S以内 6．线 性：±2%F.S以内 7．响应时间：最小4分钟
21.8155 27.8735 上部信頼限界 24.4147 （９５％） 30.6907
COD
TOC与COD的相 关
TOC 与 COD 相互关系
样品名称 相关系数
化纤厂 啤酒厂 污水处理厂 染料厂 化学工厂 化学工厂 啤酒工厂 0.943 0.989 0.834 0.86 0.973 0.982 0.825
应用了在世界上享有盛誉的680℃低温燃烧催化氧化/ NDIR(非分光红外)法。 高性能（精度及长期稳定性）与日常维护管理的简 便得到用户一致好评。
测量原理
非分散红外吸收催化燃烧氧化法（HJ/T104-2004） TOC-4100采用了680℃催化燃烧氧化法。样品在注 入器中经过加酸和吹气处理，除去无机碳IC后，进入填 满氧化催化剂的燃烧管中，并加热至680℃ 。样品中的 有机碳TOC被燃烧氧化生成CO2气体。燃烧生成物由载 气送入非分散红外气体检测器NDIR中，CO2被检测。 NDIR检测出CO2含量的峰面积，由于峰面积和样品中的 TOC浓度成正比，根据事先用已知浓度的标准溶液测定 时得到的TOC浓度和峰面积的关系，就可以将样品中的 TOC浓度检测出来。
需要加强监测各种排放水中的有机污染物。
各种有机物总量测定指标的比较
-在线监测指标 BOD：生物耗氧量 TOD：总耗氧量 COD：化学需氧量 TOC：总有机碳含量
BOD（生物耗氧量） - 只限于好氧类微生物所消耗的氧量。
- 测试时耗费时间（BOD：5天）→不适合在线测量。
TOD（总耗氧量） - 在含氧气流中高温燃烧的耗氧量。 - 因催化剂使用寿命短，且易受无机物干扰，因此将逐 渐改为使用TOC。
COD（化学需氧量） - 不能充分氧化有机物（芳香烃类有机物，环状氮化合物 等）。 - 测试较费时间（国家法规测试法：2个小时）。 - 因为使用大量药品，维护工作量大，维护费用高。
- 排放出有害物质，造成二次污染（6价铬和汞）。
国家环境保护部发布2008年第一批“高污染、高环境风险” 产品名录。重铬酸钾在列，限制使用！ - 由于使用强酸（硫酸）和强氧化剂（重铬酸钾），易造成 部件腐蚀。
