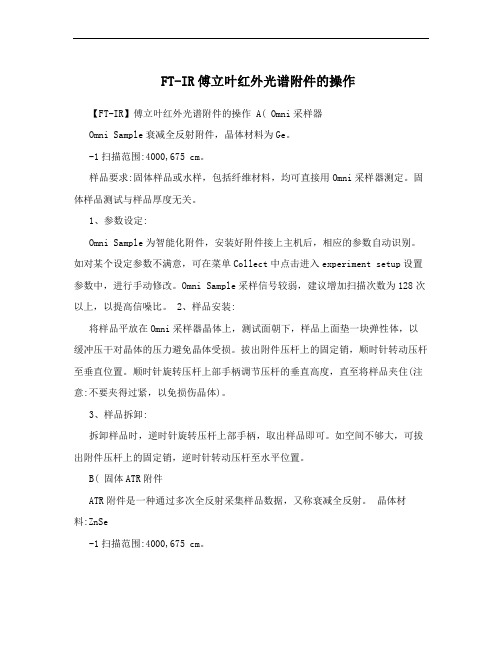

FT-IR傅立叶红外光谱附件的操作【FT-IR】傅立叶红外光谱附件的操作 A( Omni采样器Omni Sample衰减全反射附件，晶体材料为Ge。
-1扫描范围:4000,675 cm。
样品要求:固体样品或水样，包括纤维材料，均可直接用Omni采样器测定。
固体样品测试与样品厚度无关。
1、参数设定:Omni Sample为智能化附件，安装好附件接上主机后，相应的参数自动识别。
如对某个设定参数不满意，可在菜单Collect中点击进入experiment setup设置参数中，进行手动修改。
Omni Sample采样信号较弱，建议增加扫描次数为128次以上，以提高信噪比。
2、样品安装:将样品平放在Omni采样器晶体上，测试面朝下，样品上面垫一块弹性体，以缓冲压干对晶体的压力避免晶体受损。
拔出附件压杆上的固定销，顺时针转动压杆至垂直位置。
顺时针旋转压杆上部手柄调节压杆的垂直高度，直至将样品夹住(注意:不要夹得过紧，以免损伤晶体)。
3、样品拆卸:拆卸样品时，逆时针旋转压杆上部手柄，取出样品即可。
如空间不够大，可拔出附件压杆上的固定销，逆时针转动压杆至水平位置。
B( 固体ATR附件ATR附件是一种通过多次全反射采集样品数据，又称衰减全反射。
晶体材料:ZnSe-1扫描范围:4000,675 cm。
样品要求:对固体样品厚度无要求，表面平整的固体样品均可直接用ATR附件测定。
但一般不适用于表面硬度较大表面又不平整的样品，很容易将晶体表面划伤，或把晶体压碎，操作时要特别注意。
操作步骤:1、附件安装:打开仪器的样品室，卸下通用的样品架，在相应位置安放ATR附件主体，并将带有晶体的取样器水平安放在附件上。
2、样品安装:将样品平放在ATR的晶体上，测试面朝下，样品上覆盖橡胶片和海绵垫，再盖上压板，用左手将压板位置固定好，然后用右手将压板后面的手柄按下，将样品压紧。
如信号不好可调节压板上的螺丝，但要十分小心，因操作失误可能损伤晶体。
GC-14B气相色谱仪中文说明书目录1.概述安装环境零件号规格2.安装拆封后的GC主体外观安装色谱柱的安装气化室单元更换或增加的安装汽化室的类型输入输出系统的连接器3.操作1操作面板的介绍操作程序的设定步骤4.操作2按键的分类个别按键的介绍控制参数和默认数值指示灯的提示信息文件功能错误信息，其他5.操作3温度设定检测器初始和最终温度的控制分析状态下的操作时间程序的设定文件其他操作附件1 错误显示6.结构和维护结构柱箱门、后部面板和侧面板的拆卸和更换故障检查和排除维护7.SPL-14分流/不分流气化室分流/不分流气化室安装8.流量控制器介绍流量控制器组件规格结构和零件列表9.毛细管柱的安装（可选项）毛细管柱支架CLH-14（P/N 221-32995-91）毛细管柱流量组件毛细管柱流量组件零件号10.可选的输出设备连接线COS-GC14AGC-14B个人电脑工作站升温连接器附加控制单元11.热导池检测器（TCD）简介结构TCD的安装载气流动图示操作TCD的故障检查12.氢火焰离子化检测器（FID）简介结构FID安装操作FID的故障检查感谢您购买岛津GC-14B气相色谱仪。
微电脑控制的GC-14B是一种多用途、高性能的气相色谱。
GC-14B在设计方面具有与众不同的的特点，例如：小型安装区域的要求和大系统的扩充性。
1.1安装环境安装场地虽然仪器的操作条件范围在5~40℃相对湿度20~85%，但在温度10~30℃相对湿度50~60%范围内使用能延长仪器使用寿命并获得更好的分析结果。
（操作温度：5~40℃，规定温度：10~30℃）安装场地警告：由于仪器后背会有高温气体（400℃）排出，请勿将易燃物体放置于仪器的后侧。
严禁将仪器置于易燃物体处。
仪器安装场地的空间要求：仪器的外部尺寸H：高 520mmW：宽 400mmD：深 475mmE：流量控制器高 70mmA：仪器后侧空余空间至少300mmB：可选单元 76mmC：C-R7A积分仪 364mmGC-14B主机重：大约40kg注意：样品一般会经过气化然后传送到到分流器、吹扫器和检测器等等。
使用说明书 P/N305-32004-01岛津扫描型X射线荧光光谱仪LAB CENTER XRF-1800(P/N 212-21600)硬件操作手册日本岛津公司分析与测试分公司日本.东京保修感谢您购买岛津X射线荧光光谱仪。
岛津公司为您的产品提供以下保修项目。
1、保修期验收后12个月，或发运之日起18个月，以先到期限为准2、保修在保修期内，由于岛津仪器本身原因造成的故障，我们将为您免费更换或修复备件。
3、保修项目保修项目不包括以下原因造成的故障：1)使用不当。
2)由未经岛津授权的公司对仪器进行维修或调试。
3)非仪器原因在造成的故障。
4)由于分析样品吸附在光管或晶体上，造成破坏或性能下降。
5)在高温、高湿度、腐蚀性气体、爆炸性气体或震动环境等恶劣环境下使用仪器。
6)火灾、地震或其他自然灾害。
7)仪器安装调试完成后移动或运输。
8)耗材或相当于耗材的备件。
*Windows是Microsoft Corporation公司在美国的注册商标。
*其他的公司名称以及产品名称均为各公司的商标或注册商标。
本说明书结构本操作说明书按照以下结构安排：◆前言◆安全操作说明◆高压气体使用注意事项◆PR气使用注意事项◆He气使用注意事项◆打开仪器面板维修注意事项◆硬件第一章系统配置第二章各部分操作◆维修第一章检查与维修第二章自诊断◆标准附件列表/耗材/备件/专用附件前言本设备为扫描型X射线荧光光谱仪，通过选择合适的分光晶体、检测器和试样容器，可以对固体、粉末或液体中的各元素含量进行快速准确的无损检测，分析元素范围覆盖从铍（Be）、硼（B）、碳（C）到铀（U）。
也可以进行局部分析、目标位置分析和图谱分析。
本仪器采用了高真空、高压、精密的机械加工以及微电脑技术。
为获得快速准确的分析结果，请认真阅读本说明书。
安全操作说明本仪器会产生对人体有害的X射线和高压。
为了安全使用本仪器请注意以下事项。
高压气体使用注意事项气使用注意事项气使用注意事项打开仪器面板维修注意事项没有标志的面板，除维修工程师外不许任何人打开。

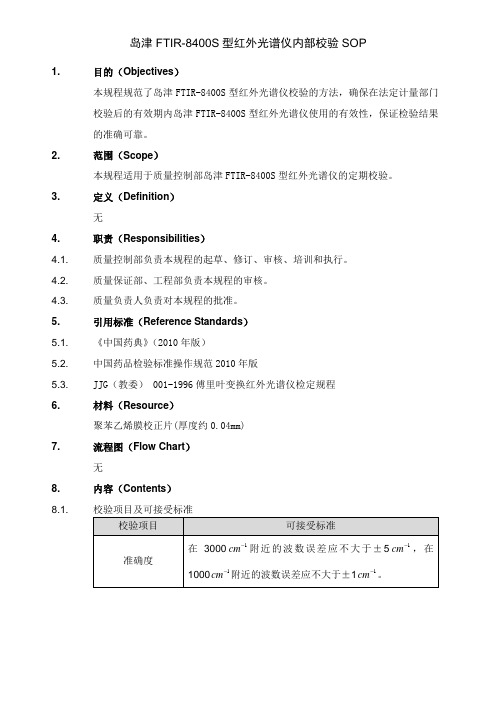

1. 目的（Objectives）本规程规范了岛津FTIR-8400S型红外光谱仪校验的方法，确保在法定计量部门校验后的有效期内岛津FTIR-8400S型红外光谱仪使用的有效性，保证检验结果的准确可靠。
2. 范围（Scope）本规程适用于质量控制部岛津FTIR-8400S型红外光谱仪的定期校验。
3. 定义（Definition）无4. 职责（Responsibilities）4.1. 质量控制部负责本规程的起草、修订、审核、培训和执行。
4.2. 质量保证部、工程部负责本规程的审核。
4.3. 质量负责人负责对本规程的批准。
5. 引用标准（Reference Standards）5.1. 《中国药典》（2010年版）5.2. 中国药品检验标准操作规范2010年版5.3. JJG（教委） 001-1996傅里叶变换红外光谱仪检定规程6. 材料（Resource）聚苯乙烯膜校正片(厚度约0.04mm)7. 流程图（Flow Chart）无8. 内容（Contents）8.1. 校验项目及可接受标准8.2. 校验前准备8.2.1. 操作室内应清洁无尘，无易燃、易爆或腐蚀性物质，无强烈的机械振动和电磁干扰。
8.2.2. 检查室内温湿度是否符合要求，温度应在15℃～30℃，相对湿度应≤65%。
8.2.3. 检查仪器内干燥剂是否在有效状态。
8.3. 操作：8.3.1. 开启仪器，等待仪器稳定后（仪器开关常亮，指示灯闪烁时），启动计算机，点击电脑桌面上的“IRsolution”图标进入红外光谱仪工作站主菜单。
根据电脑的提示键入用户名和密码，进入“IRsolution”窗口。
8.3.2. 点击“测定”菜单上的“初始化”，确认在样品室中没有任何物品挡住光束，进入自检程序。
8.3.3. 首先进行背景扫描，点击“背景”按钮，然后出现对话空显示信息“确认参比扫描的光束时空的”。
确认样品室中没有样品，然后点击“确定”按钮。
8.3.4. 以空气作背景扫描结束后，打开光谱仪主机的样品窗，将聚苯乙烯膜校正片插入到样品架上，然后关闭样品窗，点击“样品”按钮进行扫描。
4．在“Y-轴”框中的“开始”和“结束”文本框里输入Y轴范围。
5．如果想将新设定的Y轴范围用于谱图窗口中的所有谱图，则选中“用于所有谱图”。
如果没有选中这个选框，那么Y轴的范围只适用于被选择的谱图。
6．选择“确定”。
谱图按设定的范围来显示。
自动满刻度无论何时使用选择工具、查看箭头或“滚动/缩放”窗口来显示显示谱图不同的谱图区域，“显示”菜单中的“自动满刻度显示”命令将会自动满刻度显示活动谱图窗口中的谱图。
这将有助于以满刻度的形式观察谱图。
“自动满刻度显示”将每张谱图的最高数据点（或谱图标注的最高点）移到谱图区的顶部，将每张谱图的最低数据点（或谱图标注的最低点）移到X轴上。
下面是一个例子：如果谱图的标注也被显示，那么当谱图纵坐标调整时，标注仍能显示出来。
备注如果需要调整谱图显示，而不希望谱图以满刻度形式显示，那么关闭“自动满刻度显示”即可。
▲如何操作自动满刻度显示谱图在“显示”菜单中选择“自动满刻度显示”命令。
此命令选中后，在命令名旁边出现一个“√”记号。
只要命令是打开的，则使用选择工具或取景器时，窗口中的谱图将以满刻度形式显示。
若“√”记号存在时要关闭这个命令，在“显示”菜单中再选择“自动满刻度显示”命令即可，同时记号消失。
滚动和缩放谱图“显示”菜单中的“滚动/缩放”命令可以利用一套符号来调节窗口中谱图的显示，这些符号位于“滚动/缩放”窗口中。
标记有“X”的一组符号用于调整谱图的X轴范围的显示；同样标记有“Y”的一组符号用于调整谱图的Y轴范围的显示。
下表说明了这些符号各自的作用。
如果愿意，可以按下表使用计算机数字键盘上的数字键及其组合来完成这些功能。
键盘上的“NumLock”（数码锁定）功能必须是“关闭”的，同时“滚动/缩放”窗口必需显示出来，才能使用这些键。
“滚动/缩放”窗口显示时，“数码锁定”功能会自动关闭。
符号对谱图显示的作用键使所有的谱图左移（观察谱图右侧的区域）。
它与取 4景器下半部的将取景器向右滚动的滚动键作用相同。
GC-14B气相色谱仪中文说明书目录1.概述1.1.1安装环境1.1.2零件号1.2规格2.安装2.1.1拆封后的GC主体外观2.1.2安装2.2色谱柱的安装2.3气化室单元更换或增加的安装2.4汽化室的类型2.5输入输出系统的连接器3.操作13.1操作面板的介绍3.2 操作程序的设定步骤4.操作24.1按键的分类4.2个别按键的介绍4.3控制参数和默认数值4.4指示灯的提示信息4.5文件功能4.6错误信息, 其它5.操作35.1温度设定5.2检测器5.3初始和最终温度的控制5.4分析状态下的操作5.5时间程序的设定5.6文件5.7其它操作附件1 错误显示6.结构和维护6.1结构6.2柱箱门、后部面板和侧面板的拆卸和更换6.3故障检查和排除6.4维护7.SPL-14分流/不分流气化室7.1分流/不分流气化室7.2安装8.流量控制器8.1介绍8.2流量控制器组件8.3规格8.4结构和零件列表9.毛细管柱的安装( 可选项)9.1毛细管柱支架CLH-14( P/N 221-32995-91)9.2毛细管柱流量组件9.3毛细管柱流量组件零件号10.可选的输出设备10.1连接线10.2 COS-GC14A10.3 GC-14B个人电脑工作站10.4 升温连接器10.5附加控制单元11.热导池检测器( TCD)11.1简介11.2结构11.3 TCD的安装11.4载气流动图示11.5操作11.6 TCD的故障检查12.氢火焰离子化检测器( FID)12.1简介12.2结构12.3 FID安装12.4操作12.5 FID的故障检查感谢您购买岛津GC-14B气相色谱仪。
微电脑控制的GC-14B是一种多用途、高性能的气相色谱。
GC-14B在设计方面具有与众不同的的特点, 例如: 小型安装区域的要求和大系统的扩充性。
1.1安装环境1.1.1 安装场地虽然仪器的操作条件范围在5~40℃相对湿度20~85%, 但在温度10~30℃相对湿度50~60%范围内使用能延长仪器使用寿命并获得更好的分析结果。

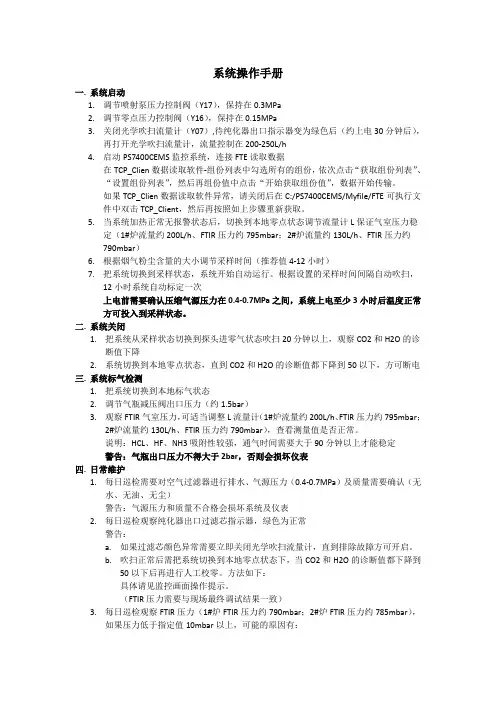

系统操作手册一.系统启动二.调节喷射泵压力控制阀（Y17），保持在0.3MPa三.调节零点压力控制阀（Y16），保持在0.15MPa四.关闭光学吹扫流量计（Y07）,待纯化器出口指示器变为绿色后（约上电30分钟后），再打开光学吹扫流量计，流量控制在200-250L/h五.启动PS7400CEMS监控系统，连接FTE读取数据在TCP_Clien数据读取软件-组份列表中勾选所有的组份，依次点击“获取组份列表”、“设置组份列表”，然后再组份值中点击“开始获取组份值”，数据开始传输。
如果TCP_Clien数据读取软件异常，请关闭后在C:/PS7400CEMS/Myfile/FTE可执行文件中双击TCP_Client，然后再按照如上步骤重新获取。
六.当系统加热正常无报警状态后，切换到本地零点状态调节流量计L保证气室压力稳定（1#炉流量约200L/h、FTIR压力约795mbar；2#炉流量约130L/h、FTIR压力约790mbar）七.根据烟气粉尘含量的大小调节采样时间（推荐值4-12小时）八.把系统切换到采样状态，系统开始自动运行。
根据设置的采样时间间隔自动吹扫，12小时系统自动标定一次上电前需要确认压缩气源压力在0.4-0.7MPa之间，系统上电至少3小时后温度正常方可投入到采样状态。
九.系统关闭十.把系统从采样状态切换到探头进零气状态吹扫20分钟以上，观察CO2和H2O的诊断值下降十一.系统切换到本地零点状态，直到CO2和H2O的诊断值都下降到50以下，方可断电十二.系统标气检测把系统切换到本地标气状态调节气瓶减压阀出口压力（约1.5bar）观察FTIR气室压力，可适当调整L流量计（1#炉流量约200L/h、FTIR压力约795mbar；2#炉流量约130L/h、FTIR压力约790mbar），查看测量值是否正常。
说明：HCL、HF、NH3吸附性较强，通气时间需要大于90分钟以上才能稳定警告：气瓶出口压力不得大于2bar，否则会损坏仪表十六.日常维护十七.每日巡检需要对空气过滤器进行排水、气源压力（0.4-0.7MPa）及质量需要确认（无水、无油、无尘）警告：气源压力和质量不合格会损坏系统及仪表十八.每日巡检观察纯化器出口过滤芯指示器，绿色为正常警告：十九.如果过滤芯颜色异常需要立即关闭光学吹扫流量计，直到排除故障方可开启。

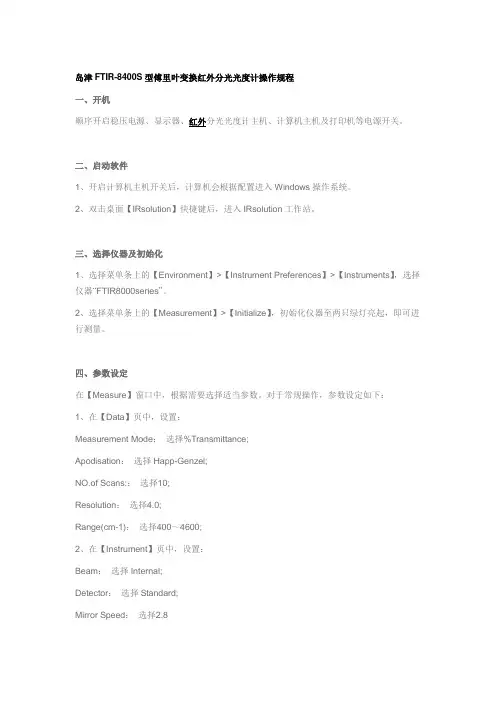

岛津FTIR-8400S型傅里叶变换红外分光光度计操作规程一、开机顺序开启稳压电源、显示器、红外分光光度计主机、计算机主机及打印机等电源开关。
二、启动软件1、开启计算机主机开关后，计算机会根据配置进入Windows操作系统。
2、双击桌面【IRsolution】快捷键后，进入IRsolution工作站。
三、选择仪器及初始化1、选择菜单条上的【Environment】>【Instrument Preferences】>【Instruments】，选择仪器“FTIR8000series”。
2、选择菜单条上的【Measurement】>【Initialize】，初始化仪器至两只绿灯亮起，即可进行测量。
四、参数设定在【Measure】窗口中，根据需要选择适当参数。
对于常规操作，参数设定如下：1、在【Data】页中，设置：Measurement Mode：选择%Transmittance;Apodisation：选择Happ-Genzel;NO.of Scans:：选择10;Resolution：选择4.0;Range(cm-1)：选择400～4600;2、在【Instrument】页中，设置：Beam：选择Internal;Detector：选择Standard;Mirror Speed：选择2.83、在【More】页中，Normal 设置：Gain：选择Auto;Aperture：选择Auto;Monitor 设置：Gain：选择1;Mode：选择%Transmittan。
五、光谱测定1、在【Measure】窗口中，在【Data file】框中，选择合适的路径，写入待测图谱的文件名;在【Comment】框中输入供试品名。
2、采集背景的红外光谱：打开样品室盖，将空白对照放入样品室的样品架上，盖上样品室盖。
点击此窗口的【BEG】键，弹出对话框，点击【确定】，进行背景扫描。
3、采集供试品的红外光谱：打开样品室盖，取出空白对照，将经适当方法制备的供试品放入样品室的样品架上，盖上样品室盖。

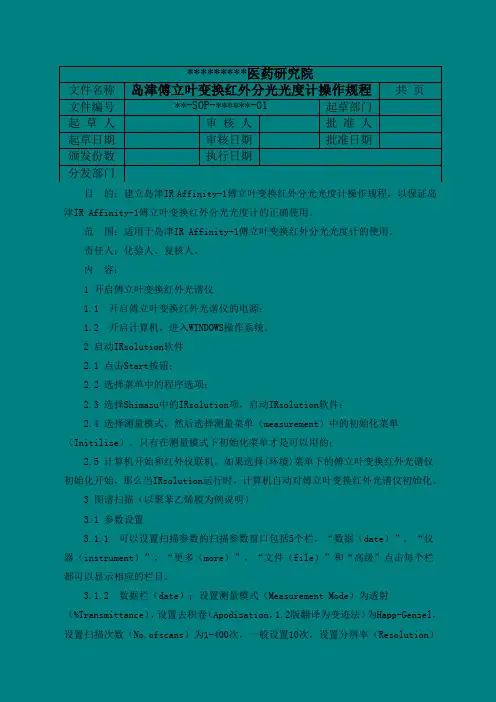

*********医药研究院文件名称岛津傅立叶变换红外分光光度计操作规程共页文件编号**-SOP-******-01 起草部门起草人审核人批准人起草日期审核日期批准日期颁发份数执行日期分发部门目的：建立岛津IR Affinity-1傅立叶变换红外分光光度计操作规程，以保证岛津IR Affinity-1傅立叶变换红外分光光度计的正确使用。
范围：适用于岛津IR Affinity-1傅立叶变换红外分光光度计的使用。
责任人：化验人、复核人。
内容：1 开启傅立叶变换红外光谱仪1.1 开启傅立叶变换红外光谱仪的电源；1.2 开启计算机，进入WINDOWS操作系统。
2 启动IRsolution软件2.1 点击Start按钮；2.2 选择菜单中的程序选项；2.3 选择Shimazu中的IRsolution项，启动IRsolution软件；2.4 选择测量模式，然后选择测量菜单（measurement）中的初始化菜单（Initilize）。
只有在测量模式下初始化菜单才是可以用的；2.5 计算机开始和红外仪联机。
如果选择(环境)菜单下的傅立叶变换红外光谱仪初始化开始，那么当IRsolution运行时，计算机自动对傅立叶变换红外光谱仪初始化。
3 图谱扫描（以聚苯乙烯膜为例说明）3.1 参数设置3.1.1 可以设置扫描参数的扫描参数窗口包括5个栏，“数据（date）”, “仪器（instrument）”，“更多（more）”，“文件（file）”和“高级”点击每个栏都可以显示相应的栏目。
3.1.2 数据栏（date）：设置测量模式（Measurement Mode）为透射（%Transmittance），设置去积卷（Apodization，1.2版翻译为变迹法）为Happ-Genzel，设置扫描次数（No.ofscans）为1-400次，一般设置10次，设置分辨率（Resolution）为4，设置记录范围（Range）为400-4000。
