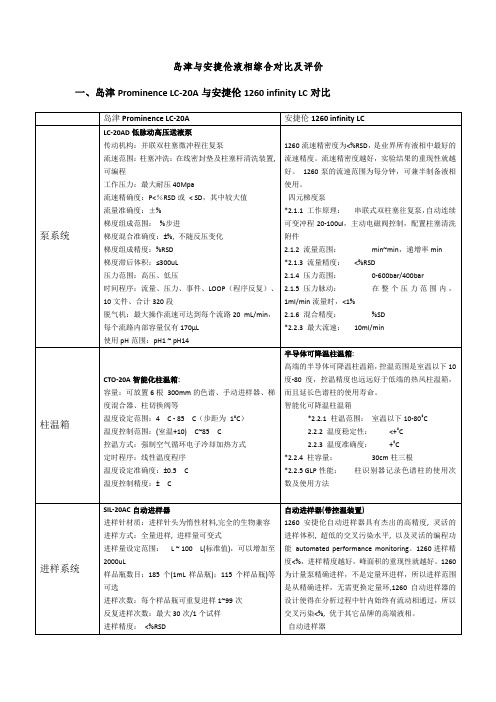

岛津与安捷伦液相综合对比及评价一、岛津Prominence LC-20A与安捷伦1260 infinity LC对比CTO-20A智能化柱温箱:容量：可放置6根300mm的色谱、手动进样器、梯度混合器、柱切换阀等温度设定范围：4 C - 85C（步距为1°C）温度控制范围：(室温+10)C~85C控温方式：强制空气循环电子冷却加热方式定时程序：线性温度程序温度设定准确度：±0.5C温度控制精度：±CSIL-20AC自动进样器进样针材质：进样针头为惰性材料,完全的生物兼容进样方式：全量进样, 进样量可变式进样量设定范围：L ~ 100L(标准值)，可以增加至2000uL样品瓶数目：185个(1mL样品瓶)；115个样品瓶)等可选进样次数：每个样品瓶可重复进样1~99次反复进样次数：最大30次/1个试样进样精度：<%RSD进样量准确度：1%以下 交叉污染：< % (萘、洗必泰)温度控制：4～40℃，同时具有自动除湿功能 进样速度：10秒完成10L 进样进样针清洗：在进样前后任意设定/内外清洗功能/清洗液有在线自动脱气 进样线性：>使用pH 范围：pH1 ~ pH142.4.1样品容量： 一个100位2ml 样品盘或同时两个40位2ml 样品盘或同时两个15位6ml 样品盘2.4.2 进样范围：~100L ，安装多次进样组件，最大可达1500L *2.4.3进样精度： < % RSD *2.4.4 交叉污染： <%2.4.5 重复进样次数：1-99次/样品*2.4.6控制功能：进样体积，自动洗针程序，柱前自动衍生程序，柱前样品自动稀释，自动混合，取样及进样速率 2.4.7压力范围：0-600bar二、岛津Prominence UFLC XR 与安捷伦1290 infinity LC 对比容量:可放置6根300mm的柱子和两个手动进样器、梯度混合器、柱切换阀等。

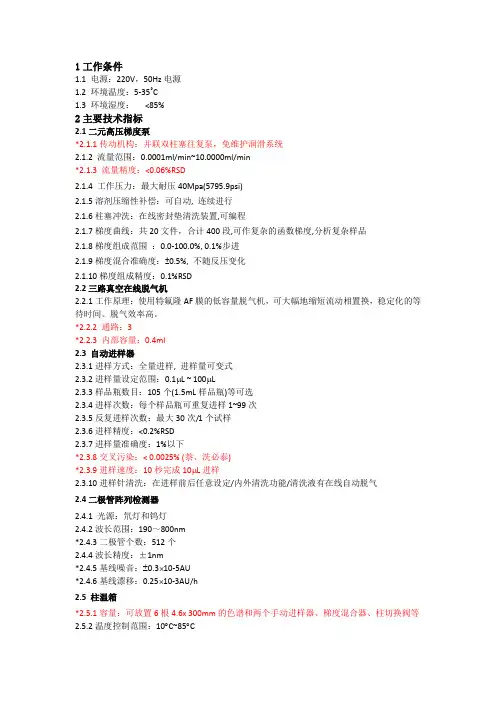

1工作条件1.1 电源：220V，50Hz电源1.2 环境温度：5-35˚C1.3 环境湿度：<85%2主要技术指标2.1二元高压梯度泵*2.1.1传动机构：并联双柱塞往复泵，免维护润滑系统2.1.2 流量范围：0.0001ml/min~10.0000ml/min*2.1.3 流量精度：<0.06%RSD2.1.4 工作压力：最大耐压40Mpa(5795.9psi)2.1.5溶剂压缩性补偿：可自动, 连续进行2.1.6柱塞冲洗：在线密封垫清洗装置,可编程2.1.7梯度曲线：共20文件，合计400段,可作复杂的函数梯度,分析复杂样品2.1.8梯度组成范围：0.0-100.0%, 0.1%步进2.1.9梯度混合准确度：±0.5%, 不随反压变化2.1.10梯度组成精度：0.1%RSD2.2三路真空在线脱气机2.2.1工作原理：使用特氟隆AF膜的低容量脱气机，可大幅地缩短流动相置换，稳定化的等待时间。
脱气效率高。
*2.2.2 通路：3*2.2.3 内部容量：0.4ml2.3 自动进样器2.3.1进样方式：全量进样, 进样量可变式2.3.2进样量设定范围：0.1μL ~ 100μL2.3.3样品瓶数目：105个(1.5mL样品瓶)等可选2.3.4进样次数：每个样品瓶可重复进样1~99次2.3.5反复进样次数：最大30次/1个试样2.3.6进样精度：<0.2%RSD2.3.7进样量准确度：1%以下*2.3.8交叉污染：< 0.0025% (萘、洗必泰)*2.3.9进样速度：10秒完成10μL进样2.3.10进样针清洗：在进样前后任意设定/内外清洗功能/清洗液有在线自动脱气2.4二极管阵列检测器2.4.1 光源：氘灯和钨灯2.4.2波长范围：190～800nm*2.4.3二极管个数：512个2.4.4波长精度：±1nm*2.4.5基线噪音：±0.3⨯10-5AU*2.4.6基线漂移：0.25⨯10-3AU/h2.5 柱温箱*2.5.1容量：可放置6根4.6x 300mm的色谱和两个手动进样器、梯度混合器、柱切换阀等2.5.2温度控制范围：10︒C~85︒C2.5.3温度设定范围：4°C - 85°C（步距为1°C）*2.5.4控温方式：强制空气循环电子冷却加热方式2.5.5温度设定准确度：±0.5︒C2.5.6温度稳定性：±0.1︒C2.5.7安全措施：a.为防止过热，可设定使用最高温度保护b.内装温度保险丝；c.内装可燃溶剂漏夜传感器2.5.8控制方式：软件控制、面板控制2.6系统控制器2.6.1具有数据转换功能,可以起到将LCsolution工作站或网络客户计算机通过Ethernet与分析装置连接的接口作用;2.6.2具有内存缓冲2.6.3配有Web服务器功能, 可不使用专用软件直接通过互联网浏览器对仪器进行系统访问、进行系统控制、监视、装置的维护管理等2.7数据处理系统2.7.1软件结构：32位,支持鼠标右键功能,长文件名及拖放功能, WIN2000及XP界面2.7.2报告：可任意编制,也可选择模板,可自动生成E-mail 和PDF格式2.7.3向导：众多向导,图形界面,直观2.7.4系统适应性：标准配置系统适应性软件，方便客户计算柱效、理论塔板数、拖尾因子等验证必备指标1.LC-15C2.价格：27万人民币3.产地：苏州4.技术规格5.各个单元的主要技术指标。
岛津LC-20AT型高效液相色谱仪的图文操作手册一、岛津LC-20AT型高效液相色谱仪：岛津LC-20AT型高效液相色谱仪二、功能和用途：1、功能：本仪器采用高压梯度通过高压输液泵分别独立精确控制流量、调整溶剂浓度比例，实现高效率、高精度混合；即配备了可提供全波长三维信息的二极管阵列检测器，全新的光路设计与有效的梯形狭缝池设计保证了高分辨率和高灵敏度；也配备了灵敏度更高、选择性更好的荧光检测器；还配备了具有高灵敏度、检测范围更广的蒸发光检测器。
2、用途：本仪器可以高效地分离分析高沸点、热不稳定的有机及生化试样；二极管阵列检测器对大部分有机化合物有响应；荧光检测器可以检测产生荧光的物质，对如多环芳烃、维生素B、黄曲霉素、卟啉类化合物、农药、药物、氨基酸、甾类化合物等有响应；蒸发光散射检测器对碳氢化合物、表面活性剂、聚合物、脂肪酸和氨基酸、油和挥发性低于流动相的任何样品、不含发色团的化合物有响应。
三、操作步骤：1、色谱柱的安装本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。
样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。
2、开机a、首先打开UPS，然后依次打开DGU-20A3真空脱气机、LC-20AT溶液传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器SIL-20A，CTO-20A柱温箱电源打开。
（HPLC组件的电源开关大都在仪器的右下角）b、将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对自动进样器上的样品进行脱气，一般为25分钟。
c、双击Lc solution图标。
输入用户名Admin，点击OK。
单击系统配置的图标，出现系统配置的对话框。
单击自动配置，仪器自动将能找到的仪器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪器。

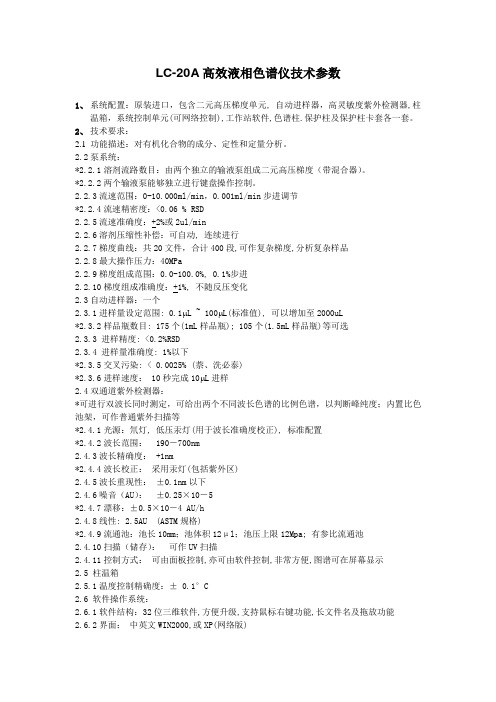

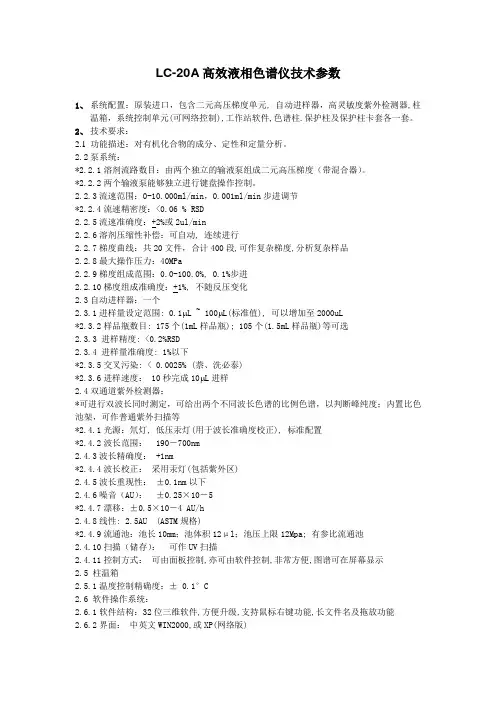

LC-20A高效液相色谱仪技术参数1、系统配置：原装进口，包含二元高压梯度单元, 自动进样器，高灵敏度紫外检测器,柱温箱，系统控制单元(可网络控制),工作站软件,色谱柱.保护柱及保护柱卡套各一套。
2、技术要求：2.1 功能描述：对有机化合物的成分、定性和定量分析。
2.2泵系统：*2.2.1溶剂流路数目：由两个独立的输液泵组成二元高压梯度（带混合器）。
*2.2.2两个输液泵能够独立进行键盘操作控制。
2.2.3流速范围：0-10.000ml/min，0.001ml/min步进调节*2.2.4流速精密度：<0.06 % RSD2.2.5流速准确度：+2%或2ul/min2.2.6溶剂压缩性补偿：可自动, 连续进行2.2.7梯度曲线：共20文件，合计400段,可作复杂梯度,分析复杂样品2.2.8最大操作压力：40MPa2.2.9梯度组成范围：0.0-100.0%, 0.1%步进2.2.10梯度组成准确度：+1%, 不随反压变化2.3自动进样器：一个2.3.1进样量设定范围: 0.1μL ~ 100μL(标准值), 可以增加至2000uL*2.3.2样品瓶数目: 175个(1mL样品瓶); 105个(1.5mL样品瓶)等可选2.3.3 进样精度: <0.2%RSD2.3.4 进样量准确度: 1%以下*2.3.5交叉污染: < 0.0025% (萘、洗必泰)*2.3.6进样速度： 10秒完成10μL进样2.4双通道紫外检测器：*可进行双波长同时测定，可给出两个不同波长色谱的比例色谱，以判断峰纯度；内置比色池架，可作普通紫外扫描等*2.4.1光源：氘灯, 低压汞灯(用于波长准确度校正), 标准配置*2.4.2波长范围： 190－700nm2.4.3波长精确度： +1nm*2.4.4波长校正：采用汞灯(包括紫外区)2.4.5波长重现性：±0.1nm以下2.4.6噪音（AU）：±0.25×10－5*2.4.7漂移：±0.5×10－4 AU/h2.4.8线性: 2.5AU (ASTM规格)*2.4.9流通池：池长10mm；池体积12μl；池压上限12Mpa; 有参比流通池2.4.10扫描（储存）：可作UV扫描2.4.11控制方式：可由面板控制,亦可由软件控制,非常方便,图谱可在屏幕显示2.5 柱温箱2.5.1温度控制精确度：±0.1°C2.6 软件操作系统：2.6.1软件结构：32位三维软件,方便升级,支持鼠标右键功能,长文件名及拖放功能2.6.2界面：中英文WIN2000,或XP(网络版)2.6.3数据库：可集成关系型数据库,提供完备的原始数据和方法的安全保障,具有完备的数据审计追踪能力,更易于方法的确认,符合cGMP标准,2.6.4产品论证：可进行系统适应性实验2.6.5接口卡：大容量接口卡结构,可以快速交流数据，可用网卡作接口2.6.6报告格式：可任意编制,也可选择模板3 标准附件，特殊工具及选配件Inertsil ODS-SP, 5um 4.6 x 150mm，色谱柱1根，已经保护柱和卡套一套。
1工作条件1.1 电源：220V，50Hz电源1.2 环境温度：5-35˚C1.3 环境湿度：<85%2主要技术指标2.1二元高压梯度泵*2.1.1传动机构：并联双柱塞往复泵，免维护润滑系统2.1.2 流量范围：0.0001ml/min~10.0000ml/min*2.1.3 流量精度：<0.06%RSD2.1.4 工作压力：最大耐压40Mpa(5795.9psi)2.1.5溶剂压缩性补偿：可自动, 连续进行2.1.6柱塞冲洗：在线密封垫清洗装置,可编程2.1.7梯度曲线：共20文件，合计400段,可作复杂的函数梯度,分析复杂样品2.1.8梯度组成范围：0.0-100.0%, 0.1%步进2.1.9梯度混合准确度：±0.5%, 不随反压变化2.1.10梯度组成精度：0.1%RSD2.2三路真空在线脱气机2.2.1工作原理：使用特氟隆AF膜的低容量脱气机，可大幅地缩短流动相置换，稳定化的等待时间。
脱气效率高。
*2.2.2 通路：3*2.2.3 内部容量：0.4ml2.3 自动进样器2.3.1进样方式：全量进样, 进样量可变式2.3.2进样量设定范围：0.1μL ~ 100μL2.3.3样品瓶数目：105个(1.5mL样品瓶)等可选2.3.4进样次数：每个样品瓶可重复进样1~99次2.3.5反复进样次数：最大30次/1个试样2.3.6进样精度：<0.2%RSD2.3.7进样量准确度：1%以下*2.3.8交叉污染：< 0.0025% (萘、洗必泰)*2.3.9进样速度：10秒完成10μL进样2.3.10进样针清洗：在进样前后任意设定/内外清洗功能/清洗液有在线自动脱气2.4二极管阵列检测器2.4.1 光源：氘灯和钨灯2.4.2波长范围：190～800nm*2.4.3二极管个数：512个2.4.4波长精度：±1nm*2.4.5基线噪音：±0.3⨯10-5AU*2.4.6基线漂移：0.25⨯10-3AU/h2.5 柱温箱*2.5.1容量：可放置6根4.6x 300mm的色谱和两个手动进样器、梯度混合器、柱切换阀等2.5.2温度控制范围：10︒C~85︒C2.5.3温度设定范围：4°C - 85°C（步距为1°C）*2.5.4控温方式：强制空气循环电子冷却加热方式2.5.5温度设定准确度：±0.5︒C2.5.6温度稳定性：±0.1︒C2.5.7安全措施：a.为防止过热，可设定使用最高温度保护b.内装温度保险丝；c.内装可燃溶剂漏夜传感器2.5.8控制方式：软件控制、面板控制2.6系统控制器2.6.1具有数据转换功能,可以起到将LCsolution工作站或网络客户计算机通过Ethernet与分析装置连接的接口作用;2.6.2具有内存缓冲2.6.3配有Web服务器功能, 可不使用专用软件直接通过互联网浏览器对仪器进行系统访问、进行系统控制、监视、装置的维护管理等2.7数据处理系统2.7.1软件结构：32位,支持鼠标右键功能,长文件名及拖放功能, WIN2000及XP界面2.7.2报告：可任意编制,也可选择模板,可自动生成E-mail 和PDF格式2.7.3向导：众多向导,图形界面,直观2.7.4系统适应性：标准配置系统适应性软件，方便客户计算柱效、理论塔板数、拖尾因子等验证必备指标1.LC-15C2.价格：27万人民币3.产地：苏州4.技术规格5.各个单元的主要技术指标。

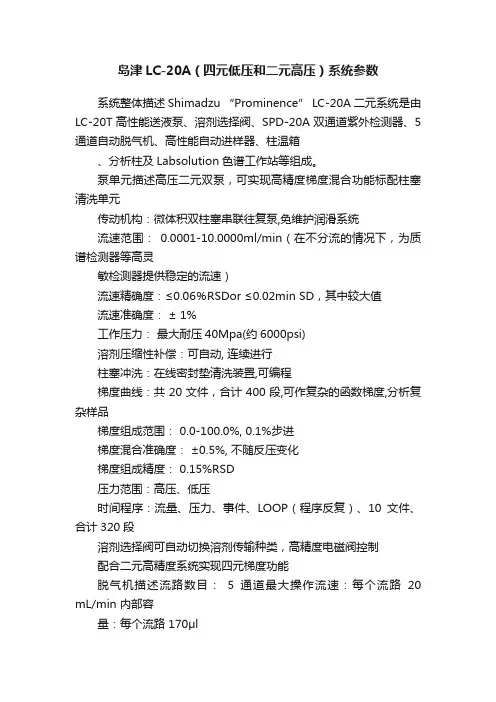

岛津LC-20A（四元低压和二元高压）系统参数系统整体描述Shimadzu “Prominence” LC-20A二元系统是由LC-20T高性能送液泵、溶剂选择阀、SPD-20A双通道紫外检测器、5通道自动脱气机、高性能自动进样器、柱温箱、分析柱及Labsolution色谱工作站等组成。
泵单元描述高压二元双泵，可实现高精度梯度混合功能标配柱塞清洗单元传动机构：微体积双柱塞串联往复泵,免维护润滑系统流速范围：0.0001-10.0000ml/min（在不分流的情况下，为质谱检测器等高灵敏检测器提供稳定的流速）流速精确度：≤0.06％RSDor ≤0.02min SD，其中较大值流速准确度：± 1%工作压力：最大耐压40Mpa(约6000psi)溶剂压缩性补偿：可自动, 连续进行柱塞冲洗：在线密封垫清洗装置,可编程梯度曲线：共20文件，合计400段,可作复杂的函数梯度,分析复杂样品梯度组成范围： 0.0-100.0%, 0.1%步进梯度混合准确度：±0.5%, 不随反压变化梯度组成精度： 0.15%RSD压力范围：高压、低压时间程序：流量、压力、事件、LOOP（程序反复）、10文件、合计320段溶剂选择阀可自动切换溶剂传输种类，高精度电磁阀控制配合二元高精度系统实现四元梯度功能脱气机描述流路数目：5通道最大操作流速：每个流路20 mL/min 内部容量：每个流路170μl自动进样器描述进样方式: 全量进样, 进样量可变式温度设定: 4 至40°C进样量设定范围: 0.1 L ~ 100 L(标准值), 可以增加至2000ul样品瓶数目: 标准105位进样次数: 每个样品瓶可重复进样1~99次反复进样次数: 最大30次/1个试样进样精度: <0.2%RSD进样量准确度: 1%以下交叉污染: < 0.0035% (萘、洗必泰)进样速度： 10秒完成10mL进样进样针清洗: 在进样前后任意设定/内外清洗功能/清洗液有在线进样线性: >0.999使用pH范围: pH1 ~ pH14紫外检测器描述波长范围：190－700nm ，有双波长模式波长准确度：<1nm波长精密度：< 0.1nm波长校正：使用氘灯和低压汞灯特征线 (包括紫外区)波长重现性：±0.1nm噪音（AU）：±0.25×10－5漂移：0.3×10－4AU/h柱温箱描述容量: 可放置6根4.6x 300mm的色谱和两个手动进样器、梯度混合器、柱切换阀等温度控制范围: (室温+10) C~85 C 温度设定范围: 4°C - 85°C（步距为1°C）控温方式：强制空气循环电子冷却加热方式定时程序: 线性温度程序温度设定准确度: ±0.5 C温度稳定性: ±0.1 C时间程序功能：温度设定变更，温度控制启动、停止。

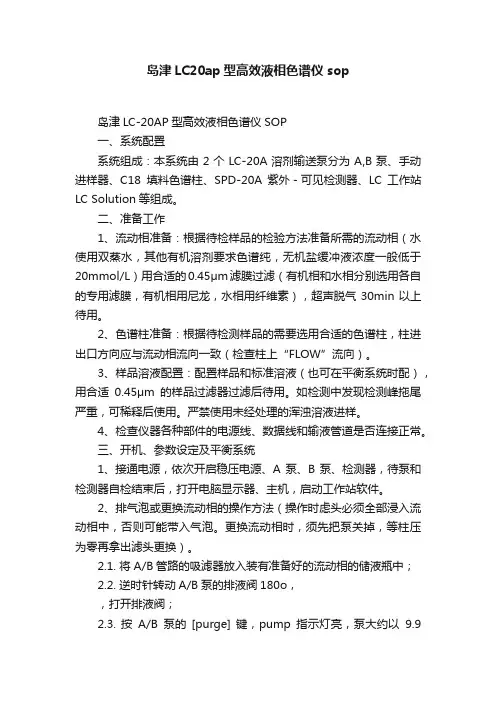

岛津LC20ap型高效液相色谱仪sop岛津LC-20AP型高效液相色谱仪SOP一、系统配置系统组成：本系统由2个LC-20A溶剂输送泵分为A,B泵、手动进样器、C18填料色谱柱、SPD-20A 紫外－可见检测器、LC工作站LC Solution等组成。
二、准备工作1、流动相准备：根据待检样品的检验方法准备所需的流动相（水使用双蒸水，其他有机溶剂要求色谱纯，无机盐缓冲液浓度一般低于20mmol/L）用合适的0.45μm滤膜过滤（有机相和水相分别选用各自的专用滤膜，有机相用尼龙，水相用纤维素），超声脱气30min以上待用。
2、色谱柱准备：根据待检测样品的需要选用合适的色谱柱，柱进出口方向应与流动相流向一致（检查柱上“FLOW”流向）。
3、样品溶液配置：配置样品和标准溶液（也可在平衡系统时配），用合适0.45μm的样品过滤器过滤后待用。
如检测中发现检测峰拖尾严重，可稀释后使用。
严禁使用未经处理的浑浊溶液进样。
4、检查仪器各种部件的电源线、数据线和输液管道是否连接正常。
三、开机、参数设定及平衡系统1、接通电源，依次开启稳压电源、A泵、B泵、检测器，待泵和检测器自检结束后，打开电脑显示器、主机，启动工作站软件。
2、排气泡或更换流动相的操作方法（操作时虑头必须全部浸入流动相中，否则可能带入气泡。
更换流动相时，须先把泵关掉，等柱压为零再拿出滤头更换）。
2.1. 将A/B管路的吸滤器放入装有准备好的流动相的储液瓶中；2.2. 逆时针转动A/B泵的排液阀180o，，打开排液阀；2.3. 按A/B泵的[purge] 键，pump指示灯亮，泵大约以9.9ml/min的流速冲洗，3 min（可设定）后自动停止；2.4. 将排液阀顺时针旋转到底，关闭排液阀(泵运行状态，绝对不能关闭排液阀)。
2.5. 如管路中仍有气泡，则重复以上操作直至气泡排尽。
2.6. 如按以上方法不能排尽气泡，从柱入口处拆下连接管，放入废液瓶中，设流速为5ml/min，按[pump]键，冲洗3 min后再按[pump]键停泵，重新接上柱并将流速重设为规定值。
岛津LC-20AT 型高效液相色谱仪操作规程一．系统配置系统组成：本系统由DGU-20A3 脱气机、2 个LC-20AT溶剂输送泵（分为A，B泵）、7725i手动进样器、色谱柱（2个C18柱，3个手性柱）、SPD-20A 紫外-可见检测器、LCSolution（Version.1.2）中文工作站等组成。
二．准备工作1．流动相准备：使用前按待检测样品的检验方法准备所需的流动相（水使用蒸馏水，其他有机溶剂要求色谱纯，无机盐缓冲液浓度一般低于20mmol/L）用合适的0.45μm滤膜过滤（有机相和水相分别选用各自的专用滤膜，水相使用前必须过滤，有机相用肉眼观察有颗粒时必须过滤）。
2．色谱柱准备：根据待检测样品的需要选用合适色谱柱，柱进出口方向应与流动相流向一致（检查柱上“FLOW”流向）。
3．样品溶液配置：配置样品和标准溶液，用合适0.45μm的样品过滤器过滤后待用。
如检测中发现检测峰拖尾严重，可稀释后使用。
严禁使用未经处理的浑浊溶液进样。
4．检查仪器各种部件的电源线、数据线和输液管道是否连接正常。
三．开机、参数设定及平衡系统1．开机：接通电源，依次开启B泵、A泵、检测器，待泵和检测器自检结束后打开电脑显示器、主机，启动工作站软件。
2．排气泡或更换流动相的操作方法1）将A/B管路的吸滤器放入装有准备好的流动相的储液瓶中；2）逆时针转动A/B泵的排液阀180o；3）按A/B泵的【purge】键，pump指示灯亮，泵大约以9.9ml/min的流速冲洗，3min（可设定）后自动停止；4）将排液阀顺时针旋转到底，关闭排液阀。
5）如管路中仍有气泡，则重复以上操作直至气泡排尽。
6）如按以上方法不能排尽气泡，从色谱柱入口处拆下连接管，放入废液瓶中设流速为5 ml/min冲洗3分钟，停泵后重新接上色谱柱并将流速重新设定为规定值。
3．参数设定1）波长设定：一般设为254nm。
2）流动相设定：流速开始不宜太高应为正常分析流速的50％～80％冲洗一段时间，等待柱压平稳后可调节到正常流速（调节流速时应该每次增减0.1ml/min，不宜调节过快，柱在线时流速一般不超过1ml/min）。
岛津LC-20AT高效液相色谱操作步骤1、流动相的处理◆共有5个流动相储液瓶。
一般RP—HPLC中，A（无机相）、B（有机相)为分析流动相；C（水）、D（甲醇）用于柱子后处理清洗；50％甲醇-水用于清洗自动进样针◆流动相体积V A、B=100+总流速×比例系数×分析时间（mL)；V c≥300mL； V D≈350mL；≈300mLV50％甲醇◆所有流动相须用0.22um孔径滤膜过滤（根据有机相和无机相选用相应滤膜),清洗储液瓶，不能在清洗过程中留下污迹，并超声30min，超声完成后禁止剧烈摇晃2、开机◆开启插座电源电脑开机◆打开仪器电源（LC—20AT最后打开，等待数秒后“control”指示灯亮）◆打开软件（Labsolution 仪器 LC—20A)，若连接正常则软件显示 LC就绪3、自动排气◆将各流动相过滤头缓慢放入流动相中◆在简单设置界面设置总流速为0。
2mL/min；在自动排气界面设置自动排气参数(Ａ、Ｂ、Ｃ、Ｄ各流动相≥5min，自动进样器≥25min），不勾选“排气结束后运行控制器”◆“下载" “执行自动排气”◆等待排气结束4、样品处理◆稀释后的样品（浓度约1mg/mL，不宜过高）用注射器经0。
22um过滤器注入样品瓶◆样品应≥2/3样品瓶体积（1。
5mL样品瓶）◆按序号依次将样品瓶放入自动进样器的样品架上◆切记：将样品架推到底！5、系统平衡及设置分析条件◆自动排气完成后，设置柱温、检测波长等参数（建议柱温高于环境10℃),用梯度洗脱初始流动相平衡柱子（流动相比例与梯度洗脱初始比例一致)◆“下载”“激活/取消激活仪器”，此时系统显示：等待柱温稳定◆缓慢增加总流速至样品分析所需流速，V max=1ml/min（每隔1分钟增大0。
2mL/min,注意每次增大都点击“下载”）◆在时间程序界面设置梯度洗脱条件◆若要保存方法文件：文件方法文件另存◆等待基线平稳（留意泵压力是否稳定），待系统显示:LC就绪,右击，进行基线测试斜率（一般＜3000即可)◆开始测样6.“单次分析开始”或“批处理”6。
岛津LC-20AT型高效液相色谱仪的图文操作手册一、岛津LC-20AT型高效液相色谱仪：1、色谱柱的安装本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。
样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。
2、开机a、首先打开UPS，然后依次打开DGU-20A3真空脱气机、LC-20AT溶液传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器SIL-20A，CTO-20A柱温箱电源打开。
（HPLC组件的电源开关大都在仪器的右下角）b、将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对自动进样器上的样品进行脱气，一般为25分钟。
c、双击Lc solution图标。
输入用户名Admin，点击OK。
单击系统配置的图标，出现系统配置的对话框。
单击自动配置，仪器自动将能找到的仪器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪器。
需要注意的是，仪器优先选择自动进样器，如果需要手动进样，需将自动进样器去掉。
单击仪器（通讯设置），选择正确的仪器类型，然后单击自动获取IP地址。
单击系统控制器，出现系统控制器的对话框，继电器的四个选项需要设置为start。
d、单击仪器开关按钮，将软件与仪器连接e、仪器参数视图里面，简单设置里面，模式选择二元高压梯度，设置总流速，泵B浓度，时间，柱温箱温度，时间程序。
然后选择下载，跑基线。
单击绘图，可以看查看基线。
3、方法编辑a、下图中看到仪器参数视图，选择高级，然后依次改变其中的参数。
如果仪器为PDA检测器时，则按以下进行设置。
数据采集：LC停止时间为0.01。
采集时间打勾，结束时间为分析样品的时间。
LC时间程序：如果等度洗脱，则设置如图中0.01 controller stop。
进行梯度洗脱时需要如图所示进行设置。
岛津LC-20AT型高效液相色谱仪的图文操作手册一、岛津LC-20AT型高效液相色谱仪：岛津LC-20AT型高效液相色谱仪二、功能和用途：1、功能：本仪器采用高压梯度通过高压输液泵分别独立精确控制流量、调整溶剂浓度比例，实现高效率、高精度混合；即配备了可提供全波长三维信息的二极管阵列检测器，全新的光路设计与有效的梯形狭缝池设计保证了高分辨率和高灵敏度；也配备了灵敏度更高、选择性更好的荧光检测器；还配备了具有高灵敏度、检测范围更广的蒸发光检测器。
2、用途：本仪器可以高效地分离分析高沸点、热不稳定的有机及生化试样；二极管阵列检测器对大部分有机化合物有响应；荧光检测器可以检测产生荧光的物质，对如多环芳烃、维生素B、黄曲霉素、卟啉类化合物、农药、药物、氨基酸、甾类化合物等有响应；蒸发光散射检测器对碳氢化合物、表面活性剂、聚合物、脂肪酸和氨基酸、油和挥发性低于流动相的任何样品、不含发色团的化合物有响应。
三、操作步骤：1、色谱柱的安装本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。
样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。
2、开机a、首先打开UPS，然后依次打开DGU-20A3真空脱气机、LC-20AT溶液传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器SIL-20A，CTO-20A柱温箱电源打开。
（HPLC组件的电源开关大都在仪器的右下角）b、将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对自动进样器上的样品进行脱气，一般为25分钟。
c、双击Lc solution图标。
输入用户名Admin，点击OK。
单击系统配置的图标，出现系统配置的对话框。
单击自动配置，仪器自动将能找到的仪器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪器。
岛津LC-20A型高效液相色谱仪操作规程一、开机1.配制流动相，一般A相为有机相，B相为水相，盐或其它添加物一般放在B相中。
除色谱纯有机相和高纯水以外物质的流动相一定用0.45μm滤膜过滤才能使用。
稍微松开瓶盖，超声脱气20分钟。
2.安装色谱柱，注意柱子上的箭头指示流动相的流动方向。
3.将流动相滤头放入相应的溶剂瓶中。
4.依次打开泵、柱温箱、检测器电源，一定最后打开CBM的电源。
5.排气：将A、B泵排液阀逆时针旋转打开，分别按purge键，冲洗大约3min后自动停止，拧紧各排液阀。
检查输液泵的压力显示值，正常值应该在-0.3~0.3Mpa之间。
6.打开PC电源，双击桌面的LCsolution工作站图标，打开操作栏下的分析“仪器1”图标，弹出Login窗口，直接点击确定，“哔”的声音之后，表明已联机。
二、参数设置和系统平衡1.参数设置a)泵设置：在数据采集窗口的仪器参数视图中设置分析条件，如流速、流动相梯度程序、柱箱温度、数据采集时间等参数。
b)PDA检测器设置：点右键可选择显示窗口，选择需显示波长和信号量程；在normal下可输入数据采集时间，进入Advance，可选择光源、波长范围、检测池温度一般选默认40度、狭缝宽度1.2nm。
c)RI检测器设置：极性选+，分析模式、温度通常40度，响应通常1.5s、输出选电压，其它选择默认，点击R-flow清洗参比池，一般需20min，点击balance，值应在±50之间；按Zero调零。
2.保存方法至指定位置，或者调用已保存的分析方法，确认所需参数。
点击下载按钮传送参数至仪器。
如果此时系统控制器尚未激活，需点击“仪器开/关按钮”激活，系统每个模块即以新参数开始运行。
3.点击“采集”菜单栏下的“绘图开始”，预览基线。
在初始流动相条件下以设定速度平衡柱子至基线稳定，一般需要30min（此时进样阀处于Inject状态以冲洗定量环上的残留物质）。
三、样品分析1.根据需要选择定量方法，配制相应的定量用标准样品：a)外标法：配制系列浓度标样，做相应的标准曲线。
岛津LC-20AT型高效液相色谱仪的图文操作手册一、岛津LC-20AT型高效液相色谱仪：三、操作步骤：1、色谱柱的安装本仪器配备了SPD-M20A二极管阵列检测器、RF-10AXL荧光检测器和Varian380-LC蒸发光散射检测器。
样品分析前首先要确定用什么检测器，然后把色谱柱连接到所需的检测器上。
2、开机a、首先打开UPS，然后依次打开DGU-20A3真空脱气机、LC-20AT溶液传输单元（泵）、CBM-20A系统控制器、所选用的检测器、自动进样器SIL-20A，CTO-20A柱温箱电源打开。
（HPLC组件的电源开关大都在仪器的右下角）b、将两个泵上部中间的黑色旋钮逆时针旋转90~180度，按purge键进行自动脱气，一般设置为3分钟；然后按自动进样器软键盘的purge键，对自动进样器上的样品进行脱气，一般为25分钟。
c、双击Lc solution图标。
输入用户名Admin，点击OK。
单击系统配置的图标，出现系统配置的对话框。
单击自动配置，仪器自动将能找到的仪器配置，也可以用图示中的蓝色和红色箭头分别添加和去掉配置的仪器。
需要注意的是，仪器优先选择自动进样器，如果需要手动进样，需将自动进样器去掉。
单击仪器（通讯设置），选择正确的仪器类型，然后单击自动获取IP地址。
单击系统控制器，出现系统控制器的对话框，继电器的四个选项需要设置为start。
d、单击仪器开关按钮，将软件与仪器连接e、仪器参数视图里面，简单设置里面，模式选择二元高压梯度，设置总流速，泵B浓度，时间，柱温箱温度，时间程序。
然后选择下载，跑基线。
单击绘图，可以看查看基线。
3、方法编辑a、下图中看到仪器参数视图，选择高级，然后依次改变其中的参数。
如果仪器为PDA检测器时，则按以下进行设置。
数据采集：LC停止时间为。
采集时间打勾，结束时间为分析样品的时间。
LC时间程序：如果等度洗脱，则设置如图中 controller stop。
进行梯度洗脱时需要如图所示进行设置。
岛津液相色谱技术参数LC-20AT液相色谱仪输液单元 Prominence LC-20AD/20AT/20ABLC-20AD输液方式：并联双柱塞柱塞容量：10ul最大排液压力：40MPa流量设定范围：0.0001mL/min-10.0000mL/min流量准确度：1%或0.5ul /min其中较大值以内(0.01mL/min-2mL/min) 流量精密度：0.3以下（RSD：0.1%以下）LC-20AT输液方式：串联双柱塞柱塞容量：主泵头 47ul、副泵头23ul最大排液压力：40MPa流量设定范围：0.001mL/min-10.000mL/min流量准确度：2%或2uL/min其中较大值以内(0.01mL/min-5mL/min)流量精密度：0.3以下（RSD：0.1%以下）LC-20AB输液方式：并联双柱塞（2式）柱塞容量：10uL最大排液压力：40MPa流量设定范围：0.0001mL/min-10.0000mL/min流量准确度：1%或0.5uL/min其中较大值以内(0.01mL/min-2mL/min) 流量精密度：0.3以下（RSD：0.1%以下）梯度系统LC-20AB梯度方式：高压混合混合溶剂数：2液混合浓度准确度：0.5%以下LC-20AD/20AT高压GE规格梯度方式：高压混合混合溶剂数：2液或3液混合浓度准确度：0.5%以下（LC-20AD），1%以下（LC-20AT）LC-20AD/20AT低压GE规格梯度方式：低压混合混合溶剂数：最多4液混合浓度准确度：0.5%以下（LC-20AD），1%以下（LC-20AT）紫外可见检测器Prominence SPD-20A/20AV UV-VIS检测器Prominence SPD-M20A PDA检测器SPD-20A / SPD-20AV光源：SPD-20A D2灯、SPD-20AV D2灯、W灯二极管元件数：无波长范围：SPD-20A 190nm-700nm 、SPD-20AV 190nm-900nm谱带宽•缝隙宽：8nm波长准确度：1nm以下波长精密度：0.1nm以下噪声：±0.25×10-5AU（指定条件下）漂移：1×10-4AU/h（指定条件下）线性：2.5AU（ASTM规格）功能：190nm-370nm或371nm以上双波长检测，比例色谱图输出，波长扫描池：光路长：10mm，容量：12mL、耐压：12MPaSPD-M20A光源：D2灯、W灯二极管元件数：512波长范围：190nm-800nm谱带宽•缝隙宽：1.2nm(高分辨方式) 8nm(高灵敏度方式)波长准确度：1nm以下波长精密度：0.1nm以下噪声：±0.3×10-5AU（指定条件下）漂移：0.5×10-3AU/h（指定条件下）线性：2.0AU（ASTM规格）功能：等高线输出，光谱检索，最大输出池：光路长：10mm，容量：10mL，耐压：12MPa自动进样器 Prominence SIL-20A/20AC进样方式：全量进样，进样量可变式进样量设定范围：0.1ul－100ul（标准），1ul -2.000mL（选购件）试样处理数：175（1mL试样瓶）105（1.5mL试样瓶）（ SIL-20AC 70（1.5mL试样瓶））50（4mL试样瓶）192（96-孔MTP 2块）768（384-孔MTP 2块）在上述各规格外另可使用1.5mL试样瓶10个进样量准确度：1%以下进样量精密度：RSD：0.3%以下（10mL进样时指定条件下）交叉污染：0.005%以下（萘、洗必泰）反复进样次数：最大30/1试样针清洗：在进样前后任意设定试样冷却器： SIL-20A 无 SIL-20AC 模块冷却加热方式，兼除潮功能4℃-4 主要特点LC-20AT液相色谱仪岛津Prominence拥有●网络化─―为分析工作者提供完美解决方案●高性能─―轻松满足客户对仪器严格的要求●自动化─―高效率高可靠性赢得客户的信赖。
